BRUGSANVISNING BR 5540 RS Bp Pack Kärcher

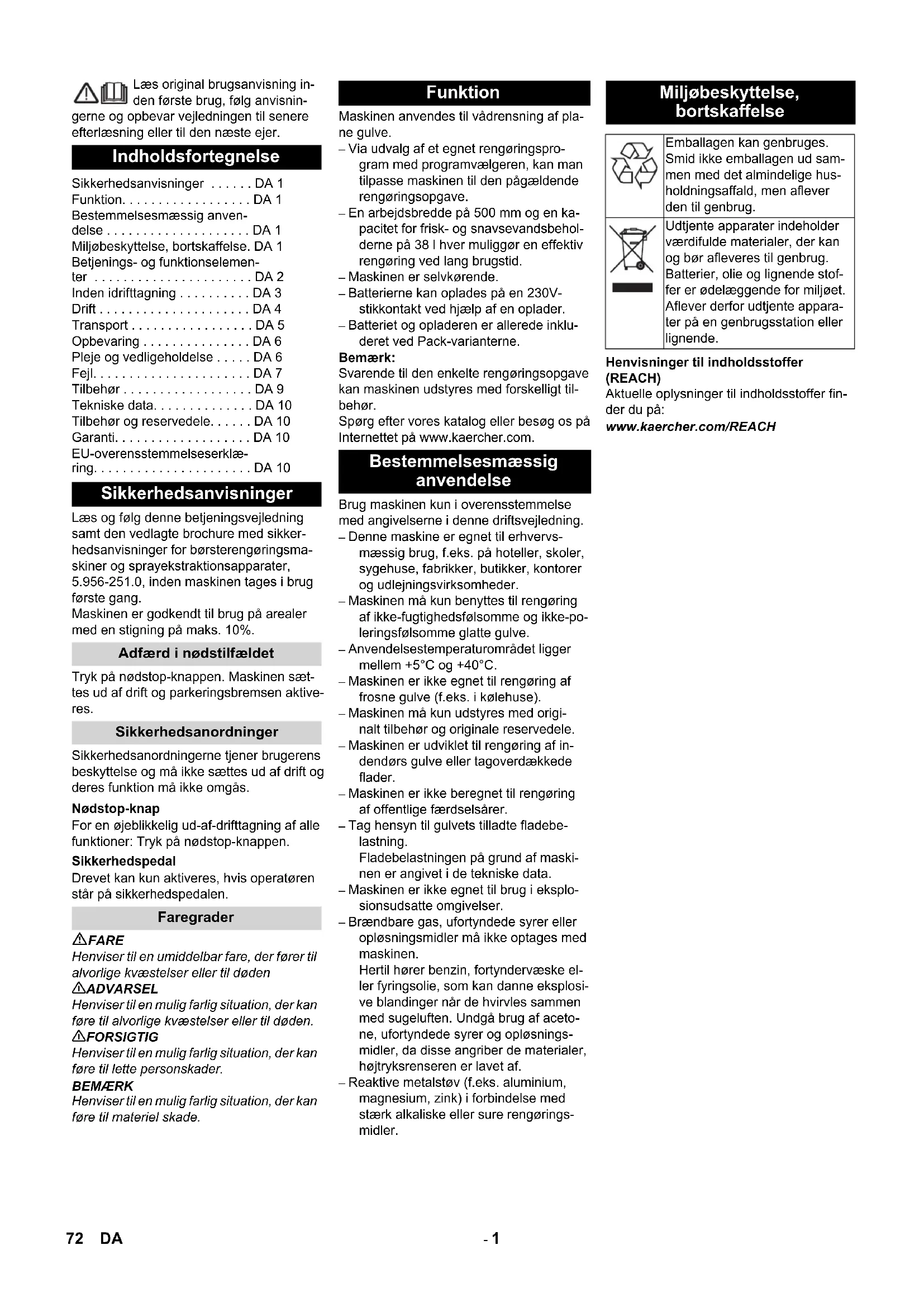

Chairman of the Board of Management Director Regulatory Affairs & Certification 71PT- 1 Læs original brugsanvisning in- den første brug, følg anvisnin- gerne og opbevar vejledningen til senere efterlæsning eller til den næste ejer. Læs og følg denne betjeningsvejledning samt den vedlagte brochure med sikker- hedsanvisninger for børsterengøringsma- skiner og sprayekstraktionsapparater, 5.956-251.0, inden maskinen tages i brug første gang. Maskinen er godkendt til brug på arealer med en stigning på maks. 10%. Tryk på nødstop-knappen. Maskinen sæt- tes ud af drift og parkeringsbremsen aktive- res. Sikkerhedsanordningerne tjener brugerens beskyttelse og må ikke sættes ud af drift og deres funktion må ikke omgås. For en øjeblikkelig ud-af-drifttagning af alle funktioner: Tryk på nødstop-knappen. Drevet kan kun aktiveres, hvis operatøren står på sikkerhedspedalen. FARE Henviser til en umiddelbar fare, der fører til alvorlige kvæstelser eller til døden 몇 ADVARSEL Henviser til en mulig farlig situation, der kan føre til alvorlige kvæstelser eller til døden. 몇 FORSIGTIG Henviser til en mulig farlig situation, der kan føre til lette personskader. BEMÆRK Henviser til en mulig farlig situation, der kan føre til materiel skade. Maskinen anvendes til vådrensning af pla- ne gulve. – Via udvalg af et egnet rengøringspro- gram med programvælgeren, kan man tilpasse maskinen til den pågældende rengøringsopgave. – En arbejdsbredde på 500 mm og en ka- pacitet for frisk- og snavsevandsbehol- derne på 38 l hver muliggør en effektiv rengøring ved lang brugstid. – Maskinen er selvkørende. – Batterierne kan oplades på en 230V- stikkontakt ved hjælp af en oplader. – Batteriet og opladeren er allerede inklu- deret ved Pack-varianterne. Bemærk: Svarende til den enkelte rengøringsopgave kan maskinen udstyres med forskelligt til- behør. Spørg efter vores katalog eller besøg os på Internettet på www.kaercher.com. Brug maskinen kun i overensstemmelse med angivelserne i denne driftsvejledning. – Denne maskine er egnet til erhvervs- mæssig brug, f.eks. på hoteller, skoler, sygehuse, fabrikker, butikker, kontorer og udlejningsvirksomheder. – Maskinen må kun benyttes til rengøring af ikke-fugtighedsfølsomme og ikke-po- leringsfølsomme glatte gulve. – Anvendelsestemperaturområdet ligger mellem +5°C og +40°C. – Maskinen er ikke egnet til rengøring af frosne gulve (f.eks. i kølehuse). – Maskinen må kun udstyres med origi- nalt tilbehør og originale reservedele. – Maskinen er udviklet til rengøring af in- dendørs gulve eller tagoverdækkede flader. – Maskinen er ikke beregnet til rengøring af offentlige færdselsårer. – Tag hensyn til gulvets tilladte fladebe- lastning. Fladebelastningen på grund af maski- nen er angivet i de tekniske data. – Maskinen er ikke egnet til brug i eksplo- sionsudsatte omgivelser. – Brændbare gas, ufortyndede syrer eller opløsningsmidler må ikke optages med maskinen. Hertil hører benzin, fortyndervæske el- ler fyringsolie, som kan danne eksplosi- ve blandinger når de hvirvles sammen med sugeluften. Undgå brug af aceto- ne, ufortyndede syrer og opløsnings- midler, da disse angriber de materialer, højtryksrenseren er lavet af. – Reaktive metalstøv (f.eks. aluminium, magnesium, zink) i forbindelse med stærk alkaliske eller sure rengørings- midler. Henvisninger til indholdsstoffer (REACH) Aktuelle oplysninger til indholdsstoffer fin- der du på: www.kaercher.com/REACH Indholdsfortegnelse Sikkerhedsanvisninger . . . . . . DA 1 Funktion. . . . . . . . . . . . . . . . . . DA 1 Bestemmelsesmæssig anven- delse . . . . . . . . . . . . . . . . . . . . DA 1 Miljøbeskyttelse, bortskaffelse. DA 1 Betjenings- og funktionselemen- ter . . . . . . . . . . . . . . . . . . . . . . DA 2 Inden idrifttagning . . . . . . . . . . DA 3 Drift . . . . . . . . . . . . . . . . . . . . . DA 4 Transport . . . . . . . . . . . . . . . . . DA 5 Opbevaring . . . . . . . . . . . . . . . DA 6 Pleje og vedligeholdelse . . . . . DA 6 Fejl. . . . . . . . . . . . . . . . . . . . . . DA 7 Tilbehør . . . . . . . . . . . . . . . . . . DA 9 Tekniske data. . . . . . . . . . . . . . DA 10 Tilbehør og reservedele. . . . . . DA 10 Garanti. . . . . . . . . . . . . . . . . . . DA 10 EU-overensstemmelseserklæ- ring. . . . . . . . . . . . . . . . . . . . . . DA 10 Sikkerhedsanvisninger Adfærd i nødstilfældet Sikkerhedsanordninger Nødstop-knap Sikkerhedspedal Faregrader Funktion Bestemmelsesmæssig anvendelse Miljøbeskyttelse, bortskaffelse Emballagen kan genbruges. Smid ikke emballagen ud sam- men med det almindelige hus- holdningsaffald, men aflever den til genbrug. Udtjente apparater indeholder værdifulde materialer, der kan og bør afleveres til genbrug. Batterier, olie og lignende stof- fer er ødelæggende for miljøet. Aflever derfor udtjente appara- ter på en genbrugsstation eller lignende. 72 DA- 2 1 Slangetilslutning, påfyldningsautomatik 2 Ferskvandtank 3 Opladestatusindikator (kun ved variant Bp Pack) 4 Snavsevandsbeholder 5 Svømmerventil 6 Afledningsslange for snavsevand 7 Maskinens stik 8 Batteristik 9 Batteri 10 Strømledning opladeren (kun ved vari- ant Bp Pack) 11 Sugebjælke 12 Ventil ferskvand 13 Siv ferskvand 14 Dæksel til friskvandsbeholder 15 Rengøringshoved 16 Sugebjælkeophængning til stærk til- smudsning (to-trins-metoden) 17 Indikator til ferskvandets påfyldnings- stand Afledningsslange for friskvand 18 Kørepedal 19 Ståplads til betjeneren 20 Sikkerhedspedal 21 Lås 22 Betjeningspanel 23 Rat 24 Åbningshåndtag, kørsel 25 Åbningshåndtag, skubbe A Fejeskuffe til grov smuds (kun BR-vari- ant) B Stænkeskærm, på siden (kun BR-vari- ant) – Betjeningselementer til rengøringspro- cessen er bul. – Betjeningselementer til vedligeholdelse og service er lysegrå. Betjenings- og funktionselementer Farvekodning Ladestatusindikator 1 grøn Lyser: Opladning afslut- tet. 2 gul Lyser: Slutfasen af oplad- ningen. 3 rød Lyser: Opladning. Blinker: Opladeren initiali- seres. 73DA- 3 1 Programvælger 2 Nøglekontakt 3 Nødstop-knap (frigives ved at dreje den) 4 Kørselsretningskontakt, udvalgt kør- selsretning lyser 5 Signalhorn 6 Batteridisplay 7 Driftstimetæller 8 Sikring styringen 9 Sikring sugeturbine 10 Sikring børstedrev 1 Køre, begrænse hastighedhedsområ- det 2 Køre, maksimal hastighedhedsområdet 3 Let rengøringsintensitet (eco) 4 Stærk rengøringsintensitet 5 Sugning 6 Påfør rensemiddelopløsning Overhold altid nedenstående advarsels- henvisninger ved håndtering af batterier: FARE Eksplosionsfare. Læg ikke værktøj eller lig- nende på batteriet, dvs. på endepoler og cellebroer. Risiko for tilskadekomst. Sår må aldrig komme i berøring med bly. Vask altid hæn- der efter arbejde med batterierne. Hvis der skal anvendes vådbatterier ved Bp-Pack-varianten, skal man være op- mærksom på følgende: – De maksimale batterimål må ikke over- skrides. – Ved opladning af vådbatterier skal bat- teriafdækningen åbnes. – Ved opladning af vådbatterier skal bat- teriproducentens forskrifter følges. Ved varianten Bp Pack er batterierne alle- rede monteret Maskinens fuldafladningsbeskyttelse er indstillet til den påtænkte batteritype. Ved udskiftning og ny montering må derfor kun monteres den efterfølgende nævnte batte- ritype til den pågældende maskine. Åbn låset. Drej maskinens top fremad. Drej snavsevandstanken tilbage. Sæt batteriet ind i maskinen. Forbind polerne med det vedlagte ka- bel. BEMÆRK Risiko for beskadigelse. Sørg for korrekt polaritet. Sæt det medfølgende tilslutningskabel fast på de endnu frie batteripoler (+) og

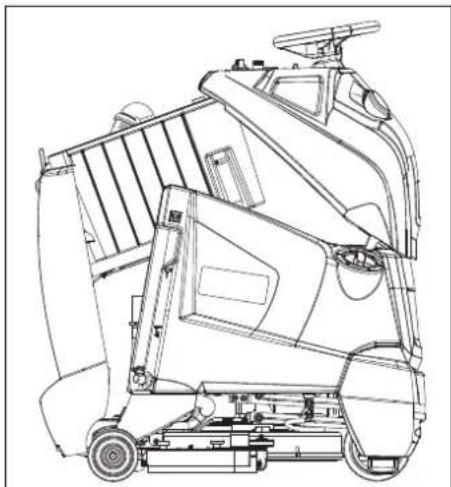

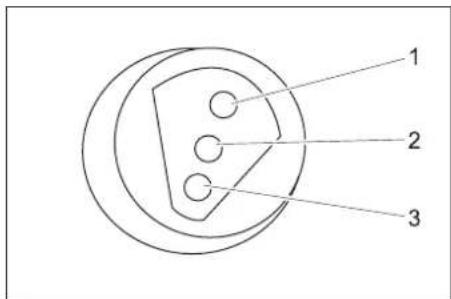

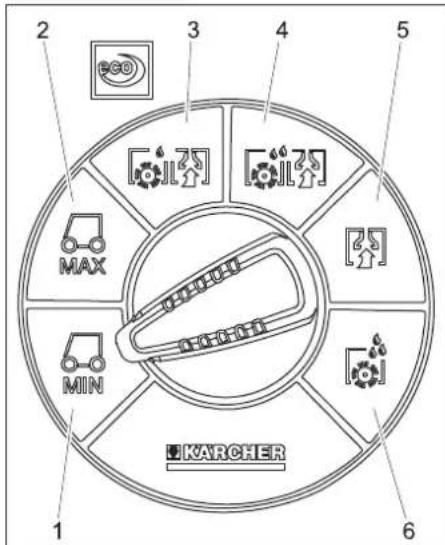

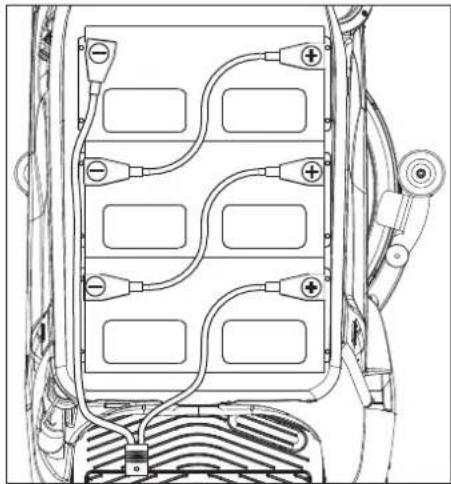

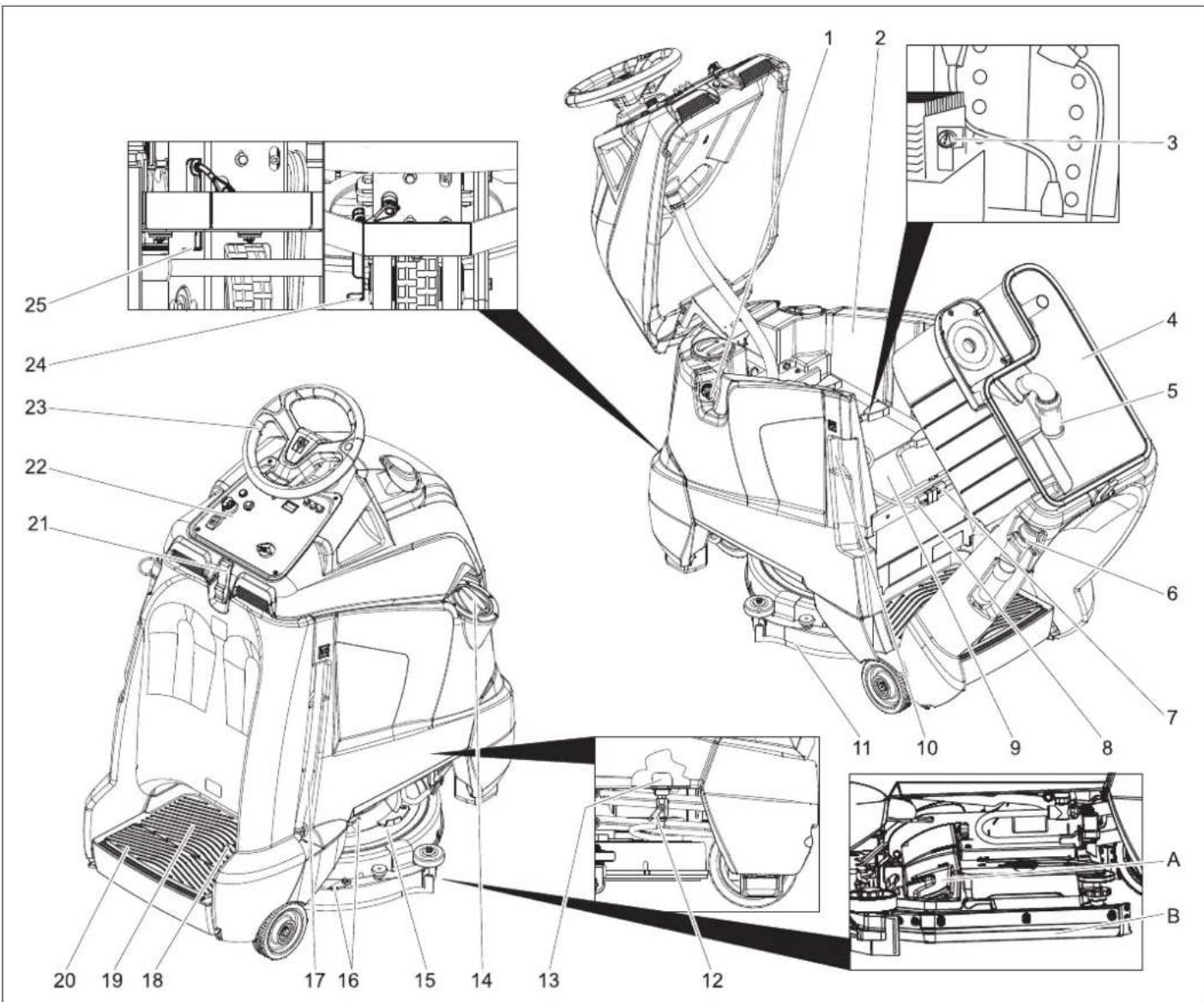

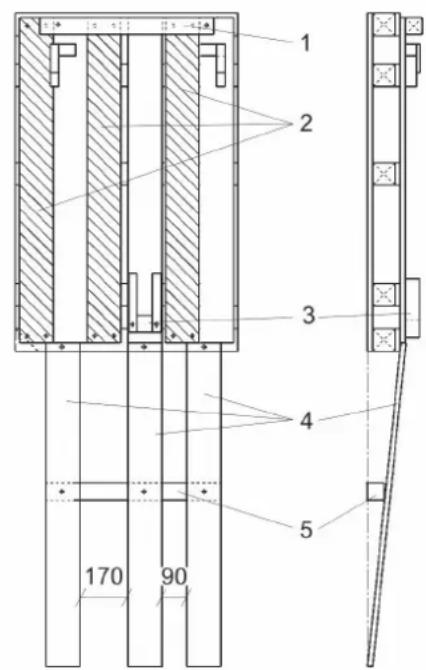

BEMÆRK Fuldafladning kan beskadige batteriet. Lad batterierne op, før maskinen tages i brug. Bemærk: Maskinen er beskyttet mod total afladning, dvs., hvis det mindste tilladte mål af kapa- citet nås, er der kun mulighed for at køre maskinen og opsuge vand. Kør maskinen direkte til opladningssta- tionen. Undgå stigninger. Træk maskinens stik ud af holderen og forbind det med strømforsyningen (kun model Bp Pack). Opladningstiden er i gennemsnit på ca. 10 timer. Træk opladerens netstik ud og hæng det i maskinens holder (kun model Bp Pack). Åbn låset. Drej maskinens top fremad. Drej snavsevandstanken tilbage. Klem kablet af fra batteriets minuspol. Adskil de resterende kabler fra batteri- erne. Fjern batterierne. Gamle batterier skal bortskaffes ifølge de gældende bestemmelser. Betjeningspanel Batteridisplay lyser Batteriet er opladet blinker Batteriet skal oplades, børste- drevet og rensemiddelpåførin- gen er deaktiveret. Programvælger Inden idrifttagning Montere batteriet (kun variant Bp) Følg anvisningerne på batterierne, i brugsanvisningen og i køretøjets driftsvejledning Brug øjenværn Hold børn væk fra syre og batterier Eksplosionsfare Gnister, åben ild og rygning forbudt Ætsningsfare Førstehjælp Advarselsnotat Bortskaffelse Smid ikke batterier i affaldstønden Maksimale batterimål Længde Bredde Højde 330 mm 172 mm 236 mm Batterisæt Bestillingsnr. 3 x 12V/70 A, servicefri (gel) 6.654-093.0 Isættelse og tilslutning af batterierne Maskine Batteritype 1.533-170.0 servicefri batteri (gel) 1.533-171.0 1.533-172.0 1.533-173.0 Opladning af batteriet Efter opladningen Afmontere batterierne 74 DA- 4 Hvis maskinen står, hindres den i at rulle bort igennem en elektrisk stopbremse. Stopbremses skal løsnes for at skubbe ma- skinen. Skub åbningshåndtaget ned for at løs- ne stopbremsen. FARE Ulykkesrisiko på grund af en bortrullende maskine. Efter skubbeprocessen er afslut- tet, er det vigtigt, at åbningshåndtaget sæt- tes tilbage og at stopbremsen derved akti- veres igen. BEMÆRK Risiko for beskadigelse. Skub ikke maski- nen hurtigere end 7 km/h. Bemærk: Tryk på Nødstop-knappen og drej nøgle- kontakten til stilling "0" og giv slip for peda- len, hvis alle funktioner skal sættes ud af drift øjeblikkeligt. Fjern emballagen opad fra maskinen. Sæt den vedlagte papkasse til siden. Klip spændebåndet over og fjern det. 1 Kanttræ, leveringstilstand 2 Afgangsrampe, leveringstidstand 3 Fiksering forhjul 4 Afgangsrampe, efter omstilling 5 Kanttræ, efter omstilling Skru kanttræet og afgangsramperne fra pallen. Skru afgangsramperne og kanttræet fast som vist foroven. Fjern forhjulets fiksering. Skub åbningshåndtaget ned for at løs- ne stopbremsen. Skub maskinen fremad fra pallen. Skub åbningshåndtaget opad for at løs- ne stopbremsen. 몇 ADVARSEL Længere brug af maskinen, kan på grund af vibrationen nedsætte blodgennem- strømningen i hænderne. En generel gyldig varighed for brugen kan ikke fastlægges fordi det er afhængig af fle- re faktorer: – Personligt anlæg for en dårlig blodtilfør- sel (ofte kolde finger, kriblen i fingerne). – Lave temperaturer. Du bør bære hand- sker til beskyttelse. – Et hårdt greb har en dårlig indflydelse på blodtilførslen. – Et uafbrudt drift er dårligere end et drift som afbrydes ind imellem med pauser. Ved regelmæssigt og lanvarig brug af ap- paratet og ved gentagende fremkaldelse af de tilsvarende symptomer (f.eks. kriblen i fingerne, kolde finger), anbefaler vi at kon- sultere en læge. Bemærk: Tryk på Nødstop-knappen og drej nøgle- kontakten til stilling "0" og giv slip for peda- len, hvis alle funktioner skal sættes ud af drift øjeblikkeligt. Vedligeholdelsesarbejder bør gennem- føres "Inden driftsstart" (se afsnit "Ved- ligeholdelse og pleje"). FARE Risiko for ulykke. Før al brug skal stop- bremsens funktion kontrolleres på en jævn flade. Stil nøglekontakten på "0. Tryk på nødstop-knappen. Hvis maskinen kan skubbes med hånden, er stopbremsen ikke funktionsdygtigt. Tryk stopbremsens låsningshåndtag opad. Hvis maskinen stadigt kan skubbes med hånden, er stopbremsen defekt. Stands maskinen og kontakt kundeservice. FARE Risiko for ulykke. Hvis maskinen ikke har en tilstrækkelig bremseeffekt, når den kø- res op ad en bakke, skal Nødstop-knappen trykkes: Luk ferskvandstankens dæksel. 몇 ADVARSEL Læg mærke til vandforsyningsselskabets reglementer. Ifølge de gældende love, må ma- skinen aldrig anvendes på drikke- vandsnettet uden en systemsepa- rator. Der skal anvendes en veleg- net systemseparator fra KÄRCHER eller en alternativ systemseparator ifølge EN 12729 type BA. Vand, som strømmer igennem en system- separator, kan ikke drikkes. 몇 FORSIGTIG Tilslut aldrig en systemadskiller direkte til maskinen, men til drikkevandsforsyningen. Forbind slangen med påfyldningsauto- matikken og åbn vandtilførslen (maksi- mal 60 °C, maksimal 5 bar). Maskinen skal overvåges, påfyldnings- automatikken afbryder vandtilførslen hvis tanken er fyldt. Luk vandtilførslen og adskil slangen fra maskinen. eller Åbn dækslet til friskvandsbeholderen. Påfyld ferskvand (maksimalt 60 °C). Der skal stadigt være tilstrækkeligt plads til rensemidlet. Luk dækslet til friskvandsbeholderen. Bemærk: Fyld friskvandsbeholderen fuldstændigt før den første idriftsættelse for at udlufte vand- ledningssystemet. Ved tomt ledningssystem kan det vare op til 2 minutter indtil der kommer rengøringsop- løsning ud af rensehovedet. 몇 ADVARSEL Risiko for beskadigelse. Brug kun de anbe- falede rensemidler. Ved brug af andre ren- gøringsmidler bærer brugeren den forøge- de risiko med hensyn til driftssikkerhed og ulykkesrisiko. Brug kun rensemidler, der ikke indeholder opløsningsmidler, salt- eller oxidsyre. Tag højde for sikkerhedsanvisningerne på rensemidlerne. Bemærk: Brug ikke stærkt skummende rengørings- midler. Anbefalede rengøringsmidler: Påfyld rensemiddel i ferskvandstanken. Skubbe maskinen Aflæsning Drift Kontrol af stopbremse Bremsning Påfyldning af driftsstoffer Ferskvand Rengøringsmiddel Anvendelse Rensemid- del Vedligeholdelsesrensning af alle vandbestandige gulve RM 780 RM 746 Vedligeholdelsesrensning af glinsende overflader (f.eks. granit) RM 755 es Vedligeholdelsesrensning og hovedrengøring af indu- strigulve RM 69 ASF Vedligeholdelsesrensning og hovedrengøring af fliser af fint stentøj RM 753 Vedligeholdelsesrensning af fliser inden for sundhedsom- rådet RM 751 Rensning og desinfektion in- den for sundhedsområdet RM 732 Fjernelse af alle alkalibe- standige gulvbelægninger (f.eks. PVC) RM 752 Fjernelse af linoleumgulvbe- lægninger RM 754 75DA- 5 1 Ventil ferskvand A Maksimal ferskvandsmængde B Halv ferskvandsmængde C Ventil ferskvand lukket Sæt ventilen for ferskvand til den øn- skede position. Gennemfør de første køreforsøg på en fri plads, for at gøre sig fortroligt med maskinen. FARE Risiko for at vælte ved for store stigninger. Kør kun på stigninger op til 10% i kør- selsretningen. Risiko for vipning ved hurtig kørsel gennem sving. Risiko for skrid ved vådt gulv. Kør langsomt i sving. Risiko for at vælte ved ustabilt underlag. Kør kun med maskinen på et fast un- derlag. Risiko for at vælte ved for stor hældning til siden. Kør kun ad stigninger på op til 10% på tværs af kørselsretningen. Træd på ståpladen. Træd ikke på kørepedalen.

Frigiv nødstop-knappen ved at dreje den. Stil nøglekontakten på "1. Indstil hastighedsområdet på program- vælgeren. Indstil kørselsretningen med kørselsret- ningskontakten på kommandopulten. Bemærk: Kørselsretningskontakten er også en sik- kerhedsafbryder. Derfor skal den også tryk- kes hvis den ønskede kørselsretning alle- rede blev indstillet i forud. Til kørsel skal kørepedalen trædes for- sigtigt. Bemærk: Kørselsretningen kan også ændres under kørslen. På den måde kan også stærkt til- smudsede steder rengøres, ved at man kø- rer frem og tilbage flere gange. Ved overbelastning slukkes køremotoren efter et bestemt tidsrum. Lad maskinen køle af i mindst 5 minut- ter. Bemærk: Hvis maskinen står længere på stedet end 2 sekunder, afbrydes tilførslen af rengø- ringsvæske og børstedrevet indtil maski- nen kører igen. Træd på ståpladen. Træd ikke på kørepedalen.

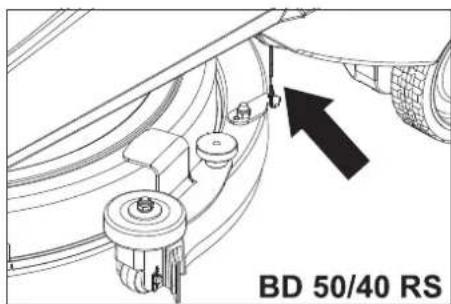

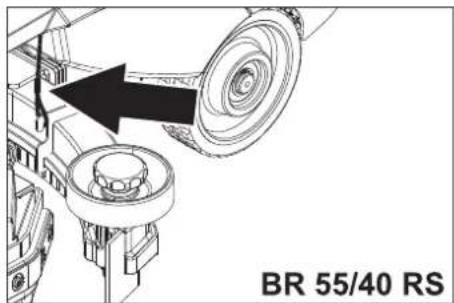

Frigiv nødstop-knappen ved at dreje den. Stil nøglekontakten på "1. Drej programvælgeren til det ønskede rengøringsprogram. Indstil kørselsretningen med kørselsret- ningskontakten på kommandopulten. Træd kørepedalen og kør over den fla- de, som skal renses. Begge tove hænges ind i sugebjælken så sugebjælken ikke sænkes. Sæt programvælgeren til "Påfør rense- middelopløsning". Påfør rensemiddelopløsningen på den stærkt tilsmudsede overflade og lad den virke. Begge tove tages igen ud ved suge- bjælken. Gennemfør det næste rengøringstrin med let eller stærk rengøringsintensitet. Programvælgeren stilles til Sugning. Skub maskinen lidt længere for at opsu- ge det resterende vand. Stil fejemaskinen på et plant underlag. Drej tændingsnøglen om på "0" og træk nøglen ud. Bemærk: Overløb på snavsevandsbeholderen. Hvis snavsevandsbeholderen er fuld, afbrydes sugestrømmen igennem en svømmer. Tøm snavsevandstanken. 몇 ADVARSEL Følg de lokale bestemmelser vedrørende behandling af spildevand. Tag afløbsslangen til snavsevandet ud af holderen og åbn afløbsslangens dæksel. Tryk slangeenden sammen og sænk den ned over bortskaffelsesanordnin- gen. Reguler snavsevandstrålens styrke ved at trykke slangens endestykke sam- men. Drej maskinens top fremad. Rens svømmeren og kontroller svøm- merkuglens bevægelighed. Skyl snavsevandsbeholderen med klart vand. Rens maskinens top indvendigt. Tryk snavsevandsslangen ind i holde- ren på maskinen. Tag aftapningsslangen for ferskvand ud af holderen og sænk den ned over en egnet opsamlingsanordning. Dræn rengøringsvæsken. Fjern ferskvandstanken fra dækslet. Skyl ferskvandstanken med klart vand (max. 60 °C). BEMÆRK Beskadigelsesfare ferskvandsbeholderen, ventiler og tætninger. Rensemiddelopløs- ningen må aldrig forblive i ferskvandtanken efter afslutning af driften. Til tørring sættes maskinen til side som vist foroven. FARE Fysisk Risiko! Maskinen må kun køres på stigninger op til 10% til på- og aflæsning. Kør langsomt. 몇 FORSIGTIG Fare for person- og materialeskader! Hold øje med maskinens vægt ved transporten. Fjern sugebjælke og børsterne fra ma- skinen. Ved transport i biler skal renseren fast- spændes i.h.t. gældende love. Fastgørelsespunkter Kørsel Overbelastning Rensning

Stærk tilsmudsning (to-trins-metoden) Afslutte rengøringen Ud-af-drifttagning Tømning af beholdere Dræn snavsevandet Dræn ferskvandet Transport 76 DA- 6

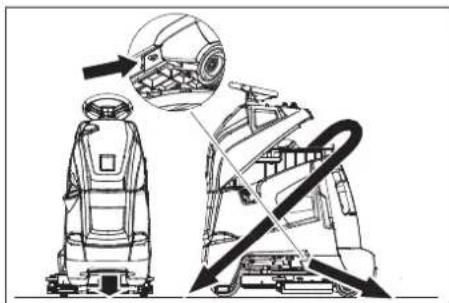

FORSIGTIG Fare for person- og materialeskader! Hold øje med maskinens vægt ved opbevaring. Denne maskine må kun opbevares inden- dørs. FARE Fysisk Risiko! Stil nøglekontakten på "0" og træk nøglen ud før alle arbejder på maski- nen. Træk batteristikket ud. 몇 ADVARSEL Sugeturbine kører videre efter afbrydelsen. Gennemfør først vedligeholdelsesarbejder, når turbinen er standset. Aftøm og bortskaf snavsevand og re- sterende friskvand. Kontroller, om maskinens top sidder korrekt på snavsevandstanken. Kontroller dækkenes tilstand. Kontroller om børsterne sidder korrekt. Kontroller sugeslangens stikforbindel- ser med hensyn til tæthed. Kontroller sugebjælkens fastspænding (se "Vedligeholdelsesarbejder"). Kontroller om afløbsslangen til snavse- vand sidder tæt på. Kontroller, om begge afløbsslanger sid- der fast i holderne. Kontroller kørepedalen, bremsen og rattet for korrekt funktion. Kontroller syrestatus ved vådbatterier, påfyld evt. destilleret vand. Tøm snavsevandsbeholderen. Skyl snavsevandsbeholderen med klart vand. Rens si og svømmeren i snavsevands- beholderen (se "Vedligeholdelsesarbej- der"). Rens ferskvandstanken. Sugningen til tørring af systemet tæn- des for et minut. Tømme og rense fejeskuffe til grov smuds (kun BR-variant). Kontroller børsterne for slitage, rens dem. Rens sugelæberne i sugebjælken og kontroller for slitage. Rengør maskinen udvendigt med en fugtig klud vædet i mild vaskelud. Kontroller maskinen udvendigt for ska- der. Til tørring af tankerne sættes maskinen til siden som beskrevet und "Tømme tanke". Opladning af batteri: Hvis opladningstilstanden er under 50 %, skal batteriet lades helt op og uden afbrydelser. Hvis opladningstilstanden er over 50 %, skal batteriet kun lades op, hvis der er brug for den fulde driftsvarighed ved næste anvendelse. Ved regelmæssig anvendelse skal bat- teriet lades helt op og uden afbrydelser mindst én gang om ugen. Rens batteriernes overside. Kontroller syretætheden hos vådbatte- rier. Kontroller om batteriets kabel sidder fast. Rens ferskvandstankens siv. Kun BR 55/40 RS: Kontroller stænkeskærmen i siden på rensehovedet. Henstil kun maskinen med helt opladte batterier, hvis maskinen skal stå stille i længere tid. Lad batteriet helt op igen mindst én gang om måneden. Rens batterirummet og batteriernes kasse. Kontrol af stopbremse. * Rens leddene af rengøringshovedop- hængningen. Kontroller kulbørsterne og kommutator fra alle motorer for slitage. * Kontroller styringskædernes spænding.

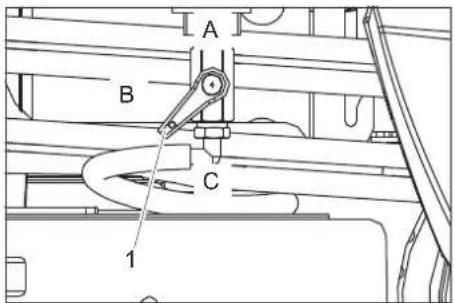

Kontroller kædespændingen ved dre- vet. *

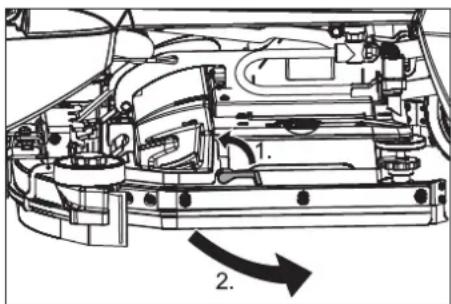

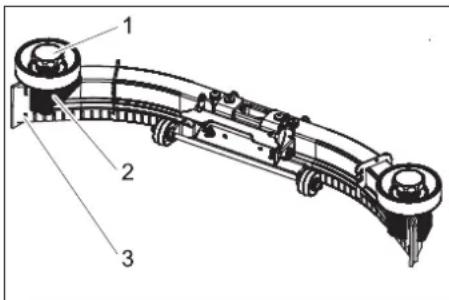

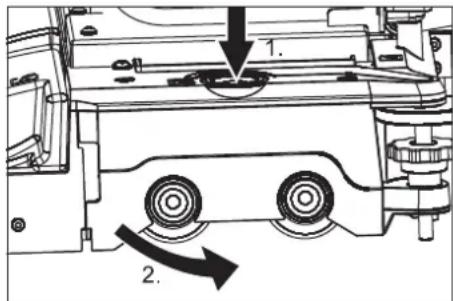

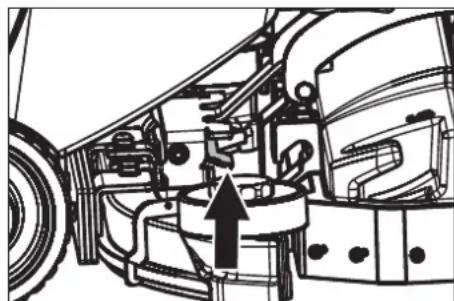

• Gennemføres af kundeservice. For at sikre en pålidelig drift af maskinen kan der indgås serviceaftaler med det rele- vante Kärcher-salgskontor. Træk sugeslange fra sugebjælken. Løft grebet af koblingen "Sugebjælke". Tag sugebjælken af. Tag sugebjælken af. 1 Stjernegreb 2 Kunststofdel 3 Sugelæbe Skru stjernegrebene ud. Tag kunststofdelene af. Tag sugelæberne af. Vend sugelæberne eller skub nye su- gelæber i. Sæt kunststofdelene på. Skru stjernegrebene i og spænd dem fast. Drej låsemekanismens håndtag opad. Drej stænkeskærmen fremad. Tryk tasten til børsteskift og sving skær- men på børstehovedet til side. Træk børstevalse ud. Sæt en ny børstevalse i og lad den gå i hak. Luk skærmen, juster børsten og lad skærmen gå i hak. Drej stænkeskærmen tilbage. Drej låsemekanismens håndtag nedad. Programvælgeren stilles til Køre. Drej tændingsnøglen om på "0" og træk nøglen ud. Træk sugeslange fra sugebjælken. Opbevaring Pleje og vedligeholdelse Vedligeholdelsesskema Inden driftsstart: Efter driften: En gang om ugen Servicearbejde for hver 50 driftstimer En gang om måneden Servicearbejde for hver 100 driftstimer Servicearbejde for hver 200 driftstimer Serviceaftale Vedligeholdelsesarbejder BR 55/40

Afmontere sugebjælken Udskift sugelæberne eller vend dem Udskiftning af børstevalser Vedligeholdelsesarbejder BD 50/40

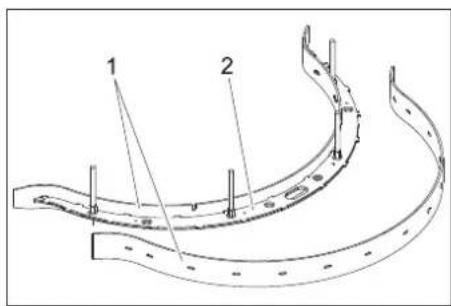

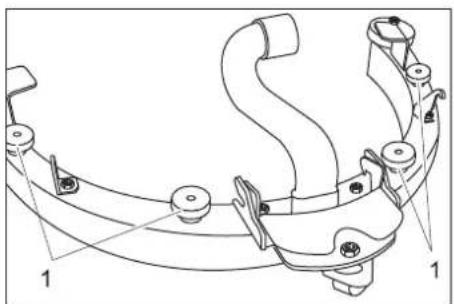

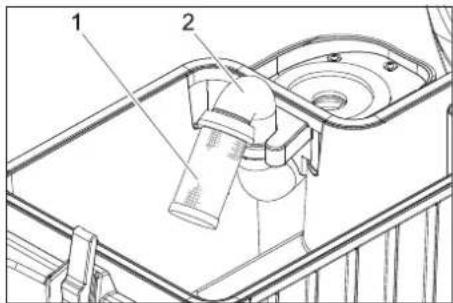

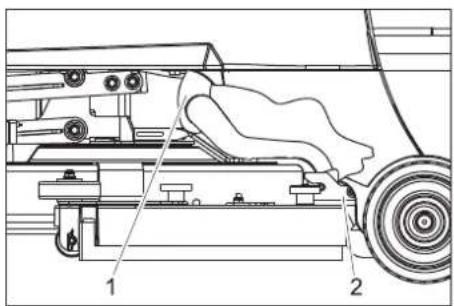

Afmontere sugebjælken 77DA- 7 1 Sugeslange 2 Kobling sugebjælke Træk sugeslange fra sugebjælken. Løsn sugebjælkens kobling. Tag sugebjælken af. Afmonter sugebjælken. 1 Fingermøtrik Skru fingermøtrikken af. Fjern sugebjælkens indsats nedadtil fra sugebjælken. 1 Sugelæbe 2 Sugebjælkeindsats Fjern sugelæberne fra sugebjælkeind- satsen. Bemærk: Sugelæben kan bruges 3 gange, indtil alle kanter er slidt. Så er en ny sugelæbe nød- vendig. Vend sugelæberne om eller skift dem ud og hæng dem tilbage i sugebjælke- indsatsens kroge. Sæt sugebjælkeindsatsen ind i suge- bjælken. Skru fingermøtrikken på og stram den. Løft rensehovedet. Drej tændingsnøglen om på "0" og træk nøglen ud. Drej skivebørstens låsehåndtag imod ret - børsten falder ned og kan trækkes fremad under maskinen. Hold den nye børste under rengørings- hovedet. Drej skivebørstens låsehåndtag med uret og tryk børsten opad. Giv slip for låsehåndtaget og kontroller om børsten sidder fast. 1 Siv med svømmerkugle 2 Rør Rens og spol sivet udvendigt. Kontroller svømmerkuglens bevægelig- hed. Ved stærk tilsmudsning: Hold røret fast og træk sivet fra røret. Rens siv og kugle. Hold røret fast og sæt sivet på igen. Ved frostrisiko: Tøm frisk- og snavsevandsbeholderen. Stil maskinen i et frostsikkert rum. FARE Fysisk Risiko! Stil nøglekontakten på "0" og træk nøglen ud før alle arbejder på maski- nen. Træk batteristikket ud. 몇 ADVARSEL Sugeturbine kører videre efter afbrydelsen. Gennemfør først vedligeholdelsesarbejder, når turbinen er standset. Kontakt kundeservice ved fejl, som ikke kan afhjælpes ved hjælp af denne tabel. Følgende fejl vises via blinken af batteriin- dikatoren. Antallet af blinkende segmenter viser fejlen. Udskift sugelæberne eller vend dem Udskiftning af skivebørster Vedligeholdelsesarbejder alle varianter Rense svømmerem Frostbeskyttelse Fejl Fra batteristatusindikatoren viste fejl Antal blinkende segmenter Fejl Afhjælpning 1 Batteri tomt eller batterikablet beskadiget. Kontroller batterikablet, oplad ved behov 2 Kablet til køremotoren afbrudt. Kontakt kundeservice. 3 Kortslutning i kablet til motoren. 4 Dybdeafladningens spænding overskredet. Oplad batteriet. 5-- -- 6 Forsøg på at køre med tilkoblet opladeaggregat (kun model Bp Pack). Træk opladerens netstik ud og hæng det i maskinens holder (kun model Bp Pack). 7 Fejl Kørepedal. Inden maskinen tændes skal der gives slip for kørepedalen. 8 Fejl Styring. Kontakt kundeservice. 9 Fejl Parkeringsbremse. 10 Løs forbindelse på batteritilslutningen. Kontroller tilslutningsklemmerne på batteriet. 1 gang hver 5 sekun- der Styring i hviletilstand. Drej nøglekontakten til "0", vent lidt og drej den tilbage på "1". 78 DA- 8 Inden opladeren tages i brug igen skal netstikket trækkes ud af stikdåsen, vent til opladestatusindikatoren slukkes og sæt stikket ind igen. Fra opladestatusindikatoren viste fejl (kun ved variant Bp Pack) Blinksignal Fejl Afhjælpning Rød blinker Batteriet er polet forkert eller ikke tilsluttet Kontroller om batteriets kabel sidder fast. Grøn og gul blinker. Kabelforbindelsen mellem batteri og opladeren er dårligt. Kontroller om batteriets kabel sidder fast. Kontroller, om forbindelsen til batteriet blev afbrudt under op- ladningen. Batteri defekt Kontroller batteriet. Fejl Fejl Afhjælpning Fra hvem Maskinen kan ikke startes Sæt batteristikket ind på maskinen. Betjener Drej maskinens top nedad og luk låset. Betjener Frigiv nødstop-knappen ved at dreje den. Betjener Kontroller om batteriets kabel sidder fast. Betjener Kontroller batteriets kabel for korrosion, rens evt. Betjener Batterikapacitet lav, oplad batteriet. Betjener Træk opladerens netstik ud og hæng det i maskinens holder (kun model Bp Pack). Betjener Maskinen kører ikke eller kun langsomt Giv slip for pedalen, sæt nøglekontakten til "0", sæt nøglekontakten til "1", træd kørepe- dalen. Betjener Sæt sikringen Styring tilbage. Betjener Åbningshåndtaget stilles til Køre. Betjener Oplad batteriet. Betjener Styringen eller motoren overophedet, afbryd maskinen og lad den køle ned for 5 minut- ter. Betjener Fjern forhindringerne foran hjulene eller skub maskinen bort fra forhindringen. Betjener Maskinen bremser ikke Stopbremsen deaktiveret, tryk åbningshåndtaget nedad for at aktivere bremsen. Betjener ingen eller for ringe sugekapacitet Tøm snavsevandsbeholderen. Betjener Sæt sikringen Sugeturbine tilbage. Betjener Skumdannelse i snavsevandstanken? Brug mindre eller et andet rensemiddel. Brug et skumpæmpende middel. Betjener Rengør tætningerne mellem snavsevandsbeholderen og maskinens top og kontroller deres tæthed, udskift dem ved behov Betjener Rengør sugelæberne på sugebjælken, udskift dem ved behov Betjener Kontroller om sugeslangerne er tilstoppet, rens ved behov. Betjener Kontroller forbindelsen mellem sugeslangen og sugebjælken og sugeslangen og snav- sevandbeholderen. Betjener Kontroller om sugeslangerne er tæt, udskift ved behov. Betjener Kontroller, om låget på snavsevand-afledningsslangen er lukket Betjener Rens svømmeren i snavsevandbeholderen. Betjener Batteriindikator blinker Oplad batteriet. Betjener Se "Fejl med visning". Betjener Utilstrækkeligt rengøringsresultat Vælg et mere intensivt rengøringsprogram. Betjener Kontroller børsterne for slid, udskift dem ved behov. Betjener Kontroller børsterne for slitage, rens dem. Betjener Kontroller, om rengøringsmiddel og børsten er egnet til rengøringsopgaven. Betjener Oplad batteriet. Betjener Børsterne drejer ikke Sæt sikringen Børstedrev tilbage. Betjener Kontroller blokeringen med hensyn til fremmedlegemer, fjern fremmedlegemer. Betjener Oplad batteriet. Betjener Ingen eller for ringe dosering af rengøringsopløsningen Kontroller rengøringsopløsningen i ferskvandstanken, påfyld efter behov. Betjener Åbne ventilen til ferskvand. Betjener Vælg et mere intensivt rengøringsprogram. Betjener Kontroller ferskvandstankens filter, rengør det ved behov. Betjener Rengøringshovedet sænkes ikke. Sæt sikringen Styring tilbage. Betjener Sugebjælken sænkes ikke. Hæng tovene ved sugebjælken ud. Betjener 79DA- 9 Tilbehør Navn Partnr. Beskrivelse Styk. Maskinen har brug for styk Batteri * 6.654-093.0 12V/70 Ah, servicefri (gel), 1 3 Doseringsstation 2.641-811.0 Til påfyldning af maskinen med vand og rensemiddel. 1 1

• Kun ved maskiner med servicefrie batterier (gel). Tilbehør BR 55/40 RS Navn Partnr. Beskrivelse Styk. Maskinen har brug for styk Børstevalse, hvid (blød) 4.762-409.0 Til rengøring af let tilsmudsede eller følsomme gulve. 1 2 Børstevalse, rødt (medium, standard) 4.762-393.0 Til alle gulv. 1 2 Børstevalse, hårdt (grøn) 4.762-411.0 Hårdt for stærke tilsmudsninger og til hovedrengørin- gen; kun til ikke følsomme gulvbelægninger.

Børstevalse, sort (meget hårdt) 4.777-412.0 Meget hårdt for ekstrem stærke tilsmudsninger og til hovedrengøringen; kun til ikke følsomme gulvbelæg- ninger.

Børstevalse høj-dyb (medium hårdt) 4.762-410.0 Medium hårdt til rengøring af stærk strukturerede gul- ve og ved dybe fuger.

Pad-valseaksel 4.762-415.0 Til holdning af valsepads. 1 2 Pad, blød, gul 6.369-732.0 Til polering af gulve. 1 2 Pad, medium-blød, rød 6.369-734.0 Til rengøring af let tilsmudsede gulve. 1 2 Pad, grøn, hårdt 6.369-733.0 Til rengøring af normalt til stærkt tilsmudsede gulve. 1 2 Gummilæbe sugebjælke 6.273-294.0 1 sæt 1 sæt Tilbehør BD 50/40 RS Navn Partnr. Beskrivelse Styk. Maskinen har brug for styk Skivebørste, blå (medium, standard) 8.600-042.0 Til rengøring af let tilsmudsede eller følsomme gulve. 1 1 Skivebørste, grå (hårdt) 8.600-043.0 Til rengøring af stærk tilsmudsede gulve. 1 1 Drivplade 8.600-041.0 Til holdning af pads. 1 1 Gummilæbe sugebjælke 8.634-020.0 1 sæt 1 sæt 80 DA- 10 Anvend kun originaltilbehør og -reservede- le. De er en garanti for en sikker og fejlfri drift af maskinen. Informationer om tilbehør og reservedele findes www.kaercher.com I de enkelte lande gælder de af vore for- handlere fastlagte garantibetingelser. Eventuelle fejl på apparatet afhjælpes gra- tis inden for garantien, såfremt fejlen kan tilskrives en materiale- eller produktionsfejl. Hvis De ønsker at gøre garantien gælden- de, bedes De henvende Dem til Deres for- handler eller nærmeste kundeservice med- bringende kvittering for købet. Hermed erklærer vi, at den nedenfor nævn- te maskine i design og konstruktion og i den af os i handlen bragte udgave overholder de gældende grundlæggende sikkerheds- og sundhedskrav i EU-direktiverne. Ved ændringer af maskinen, der foretages uden forudgående aftale med os, mister denne erklæring sin gyldighed. Underskriverne handler på bestyrelsens vegne og med dennes fuldmagt. Dokumentationsbefuldmægtiget: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: [phone] Fax: [phone] Winnenden, 2019/05/01 Tekniske data

Effekt Mærkespænding V 36 Batterikapacitet (pak- ke-varianten)

Mellemste optagne ef- fekt W 1480 1080 Køremotorydelse (mærkeydelse) W 157 Sugemotorydelse W 470 Børstemotorydelse W 600 209 Sugning Sugeeffekt, luftmæng-

l/s 34 Sugeeffekt, undertryk kPa 11,7 Rengøringsbørster Arbejdsbredde mm 559 508 Børstediameter mm 96 508 Børsteomdrejningstal 1/min 1500 180 Mål og vægt Rengøringsmiddelpå- føring l/min. 1,25 Kørehastighed maks. km/h 4,3 Stigningsevne maks. % 10 Teoretisk fladeydelse m

/h 2350 1840 Volumen frisk-/snav- sevandsbeholder l 38/38 Længde mm 1118 Bredde mm 744 691 Højde mm 1316 Tilladt totalvægt kg 330 Transportvægt kg 275 255 Overfladebelastning kPa 2190 Oplyste værdier ifølge EN 60335-2-72 Samlet svingnings- værdi arme m/s

3,6 Samlet svingnings- værdi fødder m/s

dB(A) 60 Usikkerhed K
