Produkttype	Batteridrevet plæneklipper
Mærke	Kärcher
Model	LM 53036 Bp
Nominel spænding	36 V
Klippebredde	53 cm
Klippehøjde	3 – 11 cm (justerbar)
Opsamlingsposevolumen	70 L
Maks. rotationshastighed	3100 ± 5 % /min
Vægt (uden batteri)	32,6 kg
Mål (L x B x H)	1568 x 548 x 1075 mm
Strømforsyning	Kärcher Battery Power+ 36 V batteri (2x valgfrit)
Push Assist-funktion	Ja (selvkørende)
Mulching-funktion	Ja (spjæld inkluderet)
Sideudkast	Ja (valgfrit)
Lydtryksniveau (L_pA)	82,2 dB(A)
Lydeffektniveau (garanteret)	95 dB(A)
Hånd-arm vibrationer	0,8 m/s² (usikkerhed 1,5 m/s²)
Overbelastningsbeskyttelse	Ja (automatisk afbrydelse)
Væltebeskyttelse	Ja (stop ved hældning > 45°)
Teleskophåndtag	Ja, justerbar i højde og hældning
Vedligeholdelse og rengøring	Rengør med en blød, tør klud efter hver brug; rengør klingen før længere opbevaring; brug handsker
Reparationsmuligheder	Sliddele (klinge) kan udskiftes; brug originale Kärcher tilbehør
Garanti	I henhold til landets betingelser (materiale- eller fabrikationsfejl)
Korrekt brug	Professionel og privat brug, klipning af græsplæne udendørs

Ofte stillede spørgsmål - LM 53036 Bp Kärcher

Hvordan starter jeg plæneklipperen LM 53036 Bp?

Sørg for, at batteriet er indsat og sikkerhedsnøglen på plads. Tryk på TÆND/SLUK-håndtaget, og tryk derefter på startknappen, mens du holder håndtaget nede. Apparatet starter.

Hvordan justerer jeg klippehøjden?

Brug justeringshåndtaget til klippehøjden (illustration L) for at vælge en højde mellem 3 og 11 cm. Tilpas den efter græssets tilstand og længde.

Hvordan tømmer jeg græsopsamleren?

Slip TÆND/SLUK-håndtaget for at stoppe motoren. Fjern græsopsamleren ved at trække opad (illustration R). Sørg for, at motorkontrolkablet forbliver i kabelholderen. Tøm posen og sæt den på plads igen.

Hvordan aktiverer jeg Push Assist-funktionen?

Mens TÆND/SLUK-håndtaget holdes nede, tryk på Push-Assist-håndtaget (illustration N). Plæneklipperen kører derefter automatisk. Brug hastighedsreguleringsskyderen til at justere fremdriften (illustration O). Slip håndtaget for at deaktivere.

Hvilke batterityper er kompatible?

Apparatet er designet til Kärcher Battery Power+ 36 V batterier. Det kan fungere med et eller to batterier (valgfrit). Brug kun batterier specificeret i manualen.

Hvad gør jeg, hvis plæneklipperen slukker under brug?

Dette kan skyldes overbelastning eller overophedning af batteriet. Slip håndtaget, vent et par minutter, og genstart. Hvis problemet fortsætter, kontroller batteriets opladning og lad det køle ned.

Hvordan udskifter jeg klippeklingen?

Fjern sikkerhedsnøglen og batteriet. Vip plæneklipperen på siden. Hold klingen fast og løsn skruen (illustration Z). Udskift klingen med en ny, og spænd skruen. Brug beskyttelseshandsker.

Kan plæneklipperen bruges på skråninger?

Ja, men med forsigtighed. Arbejd altid på tværs (vinkelret på hældningen). Brug den ikke på stejle skråninger (over 45° stopper væltebeskyttelsen motoren). Oprethold god stabilitet.

Hvordan vedligeholder jeg plæneklipperen efter brug?

Rengør ydersiden med en blød, tør klud. Før længere opbevaring skal klingen og undersiden rengøres med en børste. Kontroller regelmæssigt skruernes spænding og klingernes tilstand. Opbevar apparatet et tørt og ventileret sted.

Hvordan opbevarer jeg plæneklipperen om vinteren?

Fjern batteriet og sikkerhedsnøglen. Rengør apparatet. Fold teleskophåndtaget sammen efter at have låst låsene op (illustration U, V). Opbevares et tørt sted, frostfrit og væk fra korrosive produkter.

BRUGSANVISNING LM 53036 Bp Kärcher

Sikkerhedsanvisninger 67

Bestemmelsesmæssig anvendelse.... 71

Sikkerhedsanordninger 72

Symboler på maskinen.... 72

Sikkerhedsanvisninger

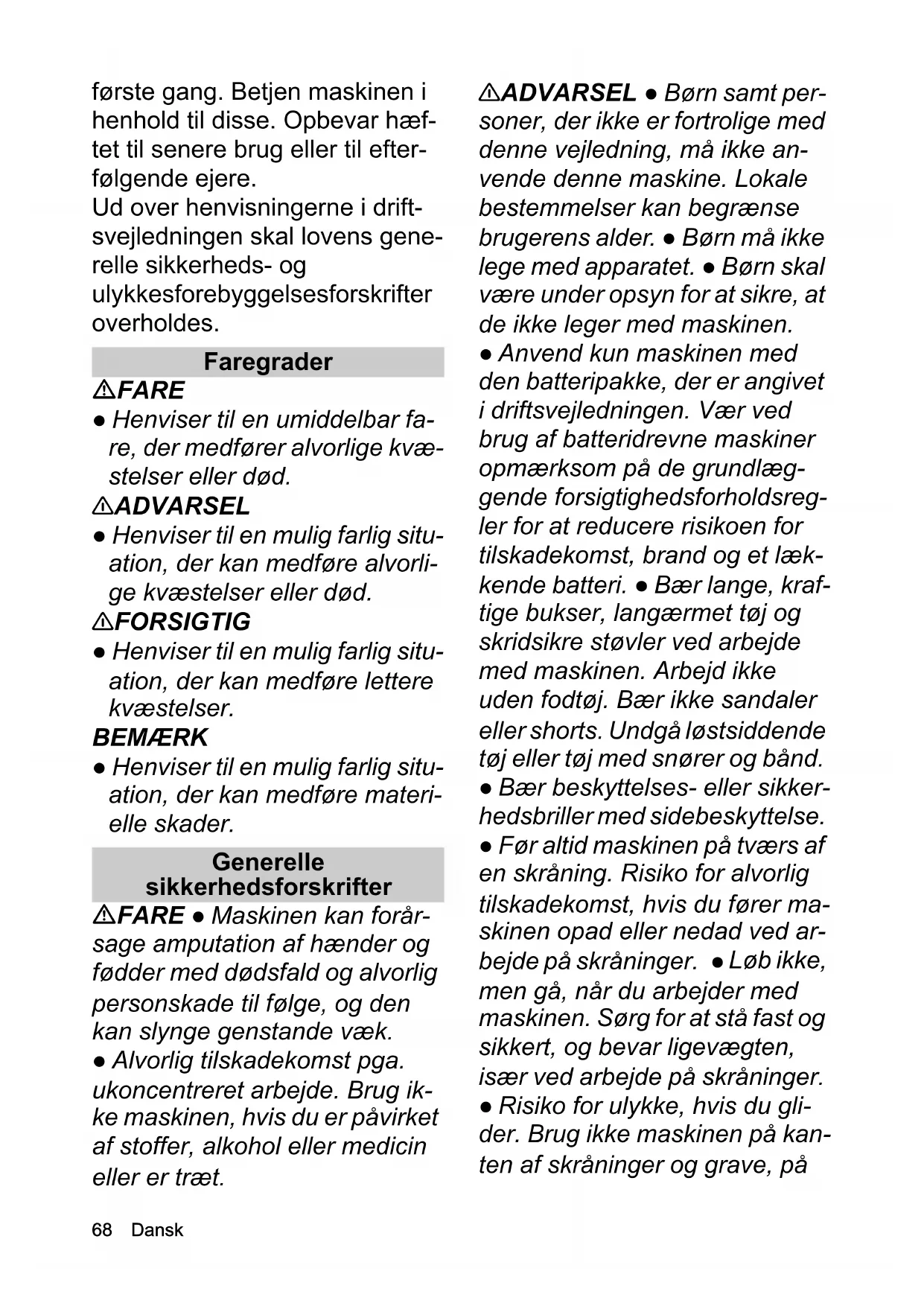

⚠️ Læs disse sikkerhedshenvisninger, denne originale driftsvejledning og de sikkerhedshenvisninger, der er vedlagt batteripakken, samt den medfølgende originale driftsvejledning til batteripakken/oplade-ren, inden maskinen tages i brug

første gang. Betjen maskinen i henhold til disse. Opbevar hæftet til senere brug eller til efterfølgende ejere.

Ud over henvisningerne i drift- svejledningen skal lovens gene- relle sikkerheds- og ulykkesforebyggelsesforskrifter overholdes.

Faregrader

⚠️FARE

- Henviser til en umiddelbar fare, der medfører alvorlige kvæstelser eller død.

▲ADVARSEL

- Henviser til en mulig farlig situation, der kan medføre alvorlige kvæstelser eller død.

⚠FORSIGTIG

- Henviser til en mulig farlig situation, der kan medføre lettere kvæstelser.

BEMAERK

- Henviser til en mulig farlig situation, der kan medføre materielle skader.

Generelle sikkerhedsforskrifter

⚠️FARE ● Maskinen kan forår- sage amputation af hænder og fødder med dødsfald og alvorlig personskade til følge, og den kan slynge genstande væk.

- Alvorlig tilskadekomst pga. ukoncentreret arbejde. Brug ikke maskinen, hvis du er påvirket af stoffer, alkohol eller medicin eller er træt.

⚠ADVARSEL • Børn samt personer, der ikke er fortrolige med denne vejledning, må ikke anvende denne maskine. Lokale bestemmelser kan begrænse brugerens alder. • Børn må ikke lege med apparatet. • Børn skal være under opsyn for at sikre, at de ikke leger med maskinen.

- Anvend kun maskinen med den batteripakke, der er angivet i driftsvejledningen. Vær ved brug af batteridrevne maskiner opmærksom på de grundlæggende forsigtighedsforholdsregler for at reducere risikoen for tilskadekomst, brand og et lækkende batteri. • Bær lange, kraf-tige bukser, langærmet tøj og skridsikre støvler ved arbejde med maskinen. Arbejd ikke uden fodtøj. Bær ikke sandaler eller shorts. Undgå løstsiddende tøj eller tøj med snører og bänd.

- Bær beskyttelses- eller sikkerhedsbriller med sidebeskyttelse.

- Før altid maskinen på tværs af en skråning. Risiko for alvorlig tilskadekomst, hvis du fører maskinen opad eller nedad ved arbejde på skråninger. - Løb ikke, men gå, når du arbejder med maskinen. Sørg for at stå fast og sikkert, og bevar ligevægten, især ved arbejde på skråninger.

- Risiko for ulykke, hvis du gli- der. Brug ikke maskinen på kan- ten af skråninger og grave, på

meget stejle skråninger eller skrænter.

⚠FORSIGTIG • Sæt dig ind i betjeningselementerne og korrekt brug af maskinen.

Sikkerhed på arbejdsstedet

⚠️FARE ● Alvorlig tilskade-komst, hvis genstande slynges væk af skærekniven, eller tråd eller snor vikles ind i skære-værktøjet. Undersøg omhyggeligt arbejdsområdet for genstande såsom sten, kæppe, metal, tråd, knogler eller legetøj, og fjern det, før du bruger maskinen. ● Brug aldrig maskinen, hvis der befinder sig personer, især børn, eller dyr i en omkreds på 15 m, da der er risiko for, at genstande slynges væk af skærekniven. ● Eksplosionsfare. Maskinen genererer gnister, som kan antænde støv, gas eller dampe. Brug ikke maskinen i områder med eksplosionsfare, hvor der befinder sig brandbare væsker, gasser eller støv. ● Alvorlige ulykker med børn. Børn kan føle sig tiltrukket af maskinen og aktiviteten. Hold øje med børn, de ikke altid er der, hvor du så dem sidst.

⚠ADVARSEL • Anvend ikke maskinen, hvis der er risiko for lynnedslag. • Slå altid græs i dagslys eller ved god, kunstig belysning. • Hold børn væk fra slåningsområdet og under opsyn af en voksen, der ikke er brugeren; vær opmærksom, og sluk for maskinen, når et barn kommer ind på slåningsområdet. • Vær forsigtig, når du nærmer dig blinde hjørner, buske, træer eller genstande, der begrænser dit synsfelt.

BEMÆRK • Brugeren af maskinen er ansvarlig for ulykker med andre personer eller deres ejendom.

Sikker drift

⚠️ FARE ● Kontrollér før hver anvendelse, at kniven, knivbolten og knivenheden ikke er slidt eller beskadiget. ● Fastlås aldrig tænd/sluk-kontakten i tændt position, dette er meget farligt.

- Træk kun maskinen baglæns, når det er absolut nødvendigt. Hvis det er nødvendigt at trække maskinen væk fra en mur eller en forhindring, så se først ned for at undgå, at du snubler eller kører over dine fødder med maskinen. • Fare for at komme i kontakt med den fritliggende kniv eller for at blive ramt af genstande, der slynges væk. Vip ikke maskinen, når du starter motoren, eller mens motoren kører. Hvis det er absolut nødvendigt at vippe maskinen, f.eks. for at lette starten, kan maskinens forside hæves 5 cm. Tryk forsigtigt håndtaget ned. Maskinen skal sættes tilbage til

normal driftsstilling (dvs. alle fire hjul på jorden), før du begynder at slå græsset. • Knivblade, som kommer i kontakt med et strømførende kabel, kan lede strøm til maskinens fritliggende metaldele og dermed forårsage et elektrisk stød.

⚠️ADVARSEL • Maskinens knive er skarpe. Bær faste arbejdshandsker, og arbejd forsigtigt, når du monterer, udskifter, rengør eller kontrollerer, at skruerne sidder fast. • Udskift slidte eller beskadigede dele i sæt for at opretholde balancen. • Kontrollér, at maskinen er i sikker tilstand ved regelmæssigt at kontrollere, at bolte, møtrikker og skruer er spændt. • Udskift slidte eller beskadigede dele, før du bruger maskinen. • Brug ikke maskinen, hvis tænd/slukkontakten på håndtaget ikke tænder eller slukker korrekt.

- Anvend ikke maskinen med magt. - Stop motoren, for at stoppe knivene, når maskinen skal transporteres til eller fra slåningsområdet, eller maskinen vippes for at passere en anden undergrund end græs. - Stop kniven, før du krydser områder med grus. - Brug ikke maskinen med defekte sikkerhedsanordninger eller uden sikkerhedsanordninger som f.eks. afvisere og/eller græsopsamlingspose.

- Hold hænder og fødder væk

fra roterende dele. Stop motoren i henhold til vejledningen. ● Løft eller bær ikke maskinen, mens motoren kører. ● Ujævnt terræn udgør en øget skrid- eller uheldsrisiko. Undgå huller, furer, ujævnheder, sten eller andre skjulte genstande. ● Start først maskinen, när du befinder dig i det sikre område bag grebet.

• Alle fire hjul står på jorden.
• Græsudkastskakten ligger ikke fri, men er beskyttet af græsopsamlingsposen eller afdækningen.
• Alle personer har hænder og fødder væk fra skærehuset.
• Stop motoren, og fjern sikkerhedsnøglen. Kontrollér, at alle bevægelige dele er standset helt:

- Altid når maskinen efterlades uden opsyn, også når det afklippede græs fjernes.

- Før du fjerner en blokering, eller rengør udkastningsåbningen.

- Før du kontroller, rengør eller arbejder på maskinen.

- Efter at du har ramt et fremmedlegeme. Kontrollér maskinen for skader, og reparer disse, før du starter maskinen igen.

- Før du fjerner græsopsamlingsposen eller åbner græsudkaståbningens afdækning.

- Hvis maskinen begynder at vibrere unormalt. Kontrollér straks maskinen:

• For løse dele. Fastspænd om nødvendigt løse dele.
• For skader, især på kniven. Reparer eller udskift beskadigede dele.

⚠FORSIGTIG • Kontrollér regelmæssigt græsopsamlingsposen for slid.

BEMÆRK • Kontrollér, at motorstyrekablet ikke kommer i klemme eller beskadiges på anden måde ved montering eller indklapning af grebet.

Resterende risici

ADVARSEL

• Selvom maskinen anvendes som foreskrevet, er der stadig visse, resterende risici. Føl-gende risiko kan opstå ved brug af maskinen:
• Vibration kan forårsage tilskadekomst. Brug det rigtige værktøj til de enkelte arbejdsopgaver, brug de dertil beregnede greb, og begræns arbejdstiden og eksponeringen.
• Larm kan medføre høreskader. Bær høreværn, og begræns belastningen.
• Tilskadekomst ved kontakt med knivene.
• Tilskadekomst pga. udslynge-de genstande.

Risikoreduktion

⚠FORSIGTIG

• Hvis apparatet anvendes i længere tid, kan blodgennemstrømningen i hænderne nedsættes på grund af vibrationer. Der findes ingen generelt gældende anvendelsestid, idet denne afhænger af flere faktorer:
• Personlig tendens til dårligt blodomløb (ofte kolde fingre, fingerkløe)
• Lave omgivelsestemperaturer. Bær varme handsker for at beskytte hænderne.
• Dårlig blodgennemstrømning, fordi der holdes godt fast.
• Anvendelse uden afbrydelse er mere skadeligt, end hvis der holdes pauser.
  Kontakt lægen, hvis symptomerne, f.eks. fingerkløe, kolde fingre, optræder gentagne gange ved regelmæssig, længerevarende anvendelse af apparatet.

Bestemmelsesmæssig anvendelse

⚠️FARE

Ikke korrekt anvendelse

Livsfare på grund af snitsår Anvend kun maskinen i henhold til dens formål.

• Den batteridrevne græsklipper er egnet til erhvervsmæssig brug.
• Maskinen er kun beregnet til udendørs brug.
• Maskinen er beregnet til slåning af almindelige græsplæner.
• Maskinen er beregnet til at blive skubbet manuelt eller brugt sammen med en Power-Assist-funktion. Maskinen må ikke trækkes.
• Der må ikke køres på maskinen.

Enhver anden anvendelse er ikke tilladt. Brugeren hæfter for skader, der er opstået i forbindelse med ukorrekt anvendelse.

Miljøbeskyttelse

Emballagen kan genbruges. Sørg for at bortskaffe emballagen miljømæssigt korrekt.

Elektriske og elektroniske maskiner indeholder værdifulde materialer, der kan genbruges, og ofte dele, såsom batterier, akku-pakker eller olie, der ved forkert håndtering eller forkert bortskaffelse

kan udgøre en fare for menneskers sundhed og for miljøet. For en korrekt drift af maskinen er disse dele imidlertid nødvendige. Maskiner, der er kendetegnet med dette symbol, må ikke bortskaffes sammen med husholdningsaffaldet.

Henvisninger til indholdsstoffer (REACH)

Aktuelle oplysninger om indholdsstoffer findes på: www.kaercher.com/REACH

Anvend kun originaltilbehør og -reservedele. De er en garanti for en sikker og fejlfri drift af maskinen. Informationer om tilbehør og reservedele findes på www.kaercher.com.

Leveringsomfang

Maskinens leveringsomfang er vist på emballagen. Kontroller ved udpakningen, om indholdet er komplet. Kontakt venligst forhandleren, hvis der mangler tilbehør eller ved transportskader.

Sikkerhedsanordninger

⚠FORSIGTIG

Manglende eller ændrede sikkerhedsanordninger Sikkerhedsanordninger fungerer som din beskyttelse. Sikkerhedsanordninger må aldrig ændres eller ignoreres.

Overbelastningsbeskyttelse

Maskinen er udstyret med en overbelastningsbeskyttelse. Hvis der opstår en overbelastning, stopper maskinen automatisk.

Vippebeskyttelse

Maskinen er udstyret med en vippekontakt, der forhindrer, at maskinen starter, hvis hældningsvinklen er over 45°.

Symboler på maskinen

Følg alle advarsler og sikkerhedsanvisninger. Læs og forstå alle anvisninger, før du bruger produktet.

Vær opmærksom på udslyngede eller flyven-de genstande.

Hold alle tilskuere, især børn og husdyr, mindst 15 m væk fra arbejdsområdet.

Pas på skarpe knive. Klingerne fortsætter med at rotere, efter at motoren er stoppet.

Bær egnet øjen- og høreværn under arbejdet.

Arbejd ikke på stejle skråninger.

Maskinen må ikke udsættes for regn.

Det garanterede lydtryksniveau, som er angivet på etiketten, er på 95 dB.

Maskinbeskrivelse

I denne driftsvejledning beskrives det maksimale udstyr. Afhængigt af modellen er der forskel på leveringsomfanget (se emballage). Figurer, se grafikside.

Figur A

① Oplåsning af batteripakke
② Ladetilstandsvisning
③Typeskilt
④ Push-Assist-händtag
⑤ TIL/FRA-håndtag
⑥ Skyderegulator hastighedsregulering
⑦ Startknap
⑧ Motorstyrekabel
⑨ Teleskopgreb
⑩Greblås
11 Græsopsamlingspose
⑫Hurtiglås
⑬Håndtag til justering af klippehøjde
⑭ Visning for klippehøjde
⑮ Opfangningsskærm
⑯Bioklipskærm
17* Sideudkast
18 Sikkerhedsnøgle
⑲*Batteripakke Battery Power+ 36V (2x)
20*Hurtigladeaggregat Battery+ Power 36V
* option

Batteripakke

Maskinen kan bruges med to 36 V Kärcher Battery Power+ batteripakker.

Ibrugtagning

Indstilling af greb

1. Klap teleskopgrebet op.

a Træk begge hurtiglåse ud. Figur B

b Drej hurtiglåsene. Hurtiglåsene låses op.

c Klap teleskopgrebet op.

d Lås hurtiglåsene.

1. Forlæng teleskopgreb.

b Træk teleskopgrebet helt ud.

c Lås greblåsene.

Obs

Maskinen fungerer kun, hvis teleskopgrebet er trukket helt ud, og greblåsene er låst.

1. Indstil evt. grebets hældningsvinkel.

a Træk begge hurtiglåse ud.

Figur B

b Drej hurtiglåsene.

Hurtiglåsene låses op.

c Vælg hældningsvinklen.

d Lås hurtiglåsene.

Montering af bioklipskærm

Bioklipskærmen anvendes, när det afklippede græs skal blive liggende på plænen.

1. Træk grebet på bioklipskærmen opad.

Figur E

1. Sæt bioklipskærmen ind i udkastskakten.

Figur F

1. Tryk grebet på bioklipskærmen ned.

Bioklipskærmen låses fast i maskinen.

Montering af græsopsamlingspose

Græsopsamlingsposen anvendes, når det afklippede græs skal opsamles med henblik på bortskaffelse.

1. Tag i givet fald bioklipskærmen ud.

a Træk grebet på bioklipskærmen opad.

Figur G

Bioklipskærmen frigøres.

b Fjern bioklipskærmen fra udkastskakten.

1. Hæng græsopsamlingsposen fast på udkastskakten.

Figur H

Montering af sideudkast

Sideudkastet anvendes, når det afklippede græs skal kastes ud fra siden af maskinen.

1. Tag i givet fald bioklipskærmen ud.

a Træk grebet på bioklipskærmen opad.

Figur G

Bioklipskærmen frigøres.

b Fjern bioklipskærmen fra udkastskakten.

1. Hæng sideudkastet fast på udkastskakten.

Figur I

Montering af batteripakke

1. Skub batteripakkerne ind i maskinens holder, indtil den går hørbart i hak.

Figur J

Isætning af sikkerhedsnøgle

1. Sæt sikkerhedsnøglen i.

Figur K

Markeringen på sikkerhedsnøglen angiver, hvilken batteripakke der bruges under drift.

Drift

Generelle henvisninger vedrørende håndtering af plæneklipperen

Batteriets driftstid afhænger af flere faktorer:

- Græsets tilstand, længde og tæthed

- Den indstillede klippehøjde

Maksimal arealdækning, afhængigt af græsets art: ca. 2500 m ^2 .

Resultatet af plæneklipningen kan optimeres som følger:

• Klip højst en tredjedel af græsets højde.
• Reducer den hastighed, som maskinen skubbes med eller kører med ved aktivering af Push-Assistfunktionen, när du slår højt græs.

Obs

Slå ikke vådt græs. Vådt græs klæber til undersiden af plæneklipperen og forhindrer korrekt opsamling i græsopsamlingsposen eller udkastningen af det afklippede græs.

Slåning af plæne

ADVARSEL

Løft eller vip af plæneklipperen under drift

Snitsår

Den batteridrevne plæneklippers kniv roterer omtrent parallelt med jorden, den bevæger sig hen over. Alle fire hjul skal røre jorden under græsslåning.

1. Monter græsopsamlingsposen, sideudkastet eller bioklipskærmen (se kapitlet Ibrugtagning).
2. Indstil klippehøjden med håndtaget til justering af klippehøjde.

Figur L

Klippehøjden afhænger af græsets tilstand, længde og tæthed (se kapitlet Generelle henvisninger vedrørende håndtering af plæneklipperen).

1. Tryk TIL/FRA-håndtaget ned.

Figur M

1. Tryk på startknappen. Hold samtidig TIL/FRA-hånd- taget nede.

Maskinen starter.

Når du bruger græsopsamlingsposen, skal den tømmes regelmæssigt, ellers kan udkastskakten blive tilstoppet af det afklippede græs (se kapitlet Tømning af græsopsamlingspose).

TIL/FRA-håndtaget holdes nede.

1. Tryk Push-Assist-håndtaget ned.

Figur N

Push-Assist-funktionen aktiveres. Maskinen kører fremad, uden at brugeren behøver at skubbe den.

1. Brug skyderegulatoren til indstille den hastighed, som maskinen skal køre fremad med.

Figur O

1. Slip Push-Assist-håndtaget.

Figur P

Push-Assist-funktionen deaktiveres. Maskinen klipper videre, men skal skubbes af brugeren.

Afbrydelse af driften

1. Slip TIL/FRA-håndtaget.

Figur Q

Motoren stopper.

Tømning af græsopsamlingspose

1. Fjern græsopsamlingsposen.

Figur R

Sørg for, at motorstyrekablet bliver siddende i kabelholderen, när græsopsamlingsposen fjernes.

1. Tøm græsopsamlingsposen.

Fjernelse af sikkerhedsnøgle

Sikkerhedsnøglen skal fjernes, før batteripakkerne tages ud.

1. Tag sikkerhedsnøglen ud af maskinen.

Figur S

Tag begge batteripakker ud af maskinen ved længere afbrydelser af arbejdet, og sørg for at sikre dem mod utilsigtet brug

1. Træk batteripakkens oplåsningsknap i batteripakkens retning.

Figur T

1. Tryk på batteripakkens oplåsningsknap for at låse batteripakken op.

2. Tag batteripakken ud af maskinen.

Afslutning af driften

1. Tag batteripakkerne ud af maskinen (se kapitlet Fjern batteripakkerne).
2. Rengør maskinen (se kapitlet Rengøring af maskinen).

Transport

ADVARSEL

Skarp kniv

Snitsår

Vær forsigtig, når du vipper eller hæver maskinen.

Hold alle legemsdele væk fra kniven.

1. Sluk maskinen (se kapitlet Afbrydelse af driften).

2. Kontrollér, at kniven ikke længere roterer.

3. Lad maskinen køle af.

4. Fjern sikkerhedsnøglen.

5. Fjern batteripakkerne (se kapitlet Fjern batteripakkerne).

6. Ved transport i køretøjer skal maskinen sikres mod at glide eller vælte.

Opbevaring

Rengør maskinen, før opbevaring (se kapitlet Rengøring af maskinen).

1. Fjern sikkerhedsnøglen.
2. Fjern batteripakkerne (se kapitlet Fjern batteripakkerne).
3. Lås op for greblåsene.

Figur U

1. Opbevar maskinen på et tørt og godt ventileret sted. Hold maskinen fra korrosive stoffer, såsom havekemikalier og tøsalt. Opbevar ikke maskinen uden-dørs.

Vær forsigtig, når du vipper eller hæver maskinen.

Hold alle legemsdele væk fra kniven.

Rengøring af maskinen

1. Fjern sikkerhedsnøglen.

2. Fjern batteripakkerne (se kapitlet Fjern batteripakkerne).

3. Rengør maskinens overflade efter brug med en blød, tør klud eller en børste.

Figur W

Rengør kniven før længere tids opbevaring.

1. Rengør kniven og maskinens underside med en børste.

Figur Y

Fjernelse af blokeringer

ADVARSEL

Fjernelse af blokeringer

1. Stop maskinen, og vent, til kniven står stille.
2. Fjern sikkerhedsnøglen.
3. Fjern batteripakkerne (se kapitlet Fjern batteripakkerne).
4. Fjern græsopsamlingsposen, og kontrollér for blokeringer. Fjern eventuelle blokeringer.
5. Kontrollér udkastskakten for blokeringer. Fjern eventuelle blokeringer.
6. Vip maskinen om på siden.
7. Kontroller maskinens underside og kniven for blokeringer. Fjern blokeringer forsigtigt, da kniven kan bevæge sig under processen.

Montering af kniv

1. Fjern sikkerhedsnøglen.
2. Fjern batteripakkerne (se kapitlet Fjern batteripakkerne).
3. Rengør maskinens underside (se kapitlet Rengøring af maskinen).
4. Fasthold kniven, og løsn skruen.

Figur Z

1. Sæt den nye kniv i holderen.

Figur AB

1. Fasthold kniven, og spænd skruen.

Figur AC

Hjælp ved fejl

Fejl skyldes ofte enkle årsager, som du selv kan afhjælpe ved hjælp af følgende oversigt. I tvivlstilfælde eller ved fejl, der ikke nævnes her, skal du kontakte den autoriserede kundeservice.

Maskinen slukkes

Maskinens overbelastningsbeskyttelse er udløst.

1. Slip TIL/FRA-håndtaget.
2. Tryk på startknappen og TIL/FRA-håndtaget.
   Batteripakkens overophedningsbeskyttelse er udløst.
3. Vent, til batteripakkens temperatur ligger i det nor- male område.
4. Oplad batteripakken, hvis maskinen ikke kan startes.

Ladetilstanden vises ikke

Batteripakkens overophedningsbeskyttelse er udløst.

• Slip TIL/FRA-håndtaget.
• Fjern batteripakken.

Tekniske data

Effektdata maskine

Nominel spænding V 36

Skærebredde cm 53

Klippehøjde cm 3-11

Volumen græsopsamlingspose I 70

Maksimumhastighed /min 3100 ± 5%

Beregnede værdier iht. EN 60335-2-77

Lydtryksniveau L_pA	dB(A) 82,2
Usikkerhed K_pA	dB(A) 3,0
Lydeffektniveau L_WA +usikkerhed K_WA	dB(A) 95
Hånd-arm-vibrationsværdi højre håndtag	m/s ^2	0,8
Hånd-arm-vibrationsværdi venstre håndtag	m/s ^2	0,8
Usikkerhed K m/s	^2	1,5
Mål og vægt
Længde x bredde x højde	mm	1568 x548 x1075
Vægt (uden batteripakke)	kg	32,6

Der tages forbehold for tekniske ændringer.

Garanti

I de enkelte lande gælder de af vore forhandlere fastlagte garantibetingelser. Eventuelle fejl på maskinen afhjælpes gratis inden for garantien, såfremt fejlen kan tilskrives en materiale- eller produktionsfejl. Hvis du ønsker at gøre garantien gældende, bedes du henvende dig til sin forhandler eller nærmeste kundeservice medbringende kvittering for købet. (Se adressen på bagsiden)

Hermed erklærer vi, at nedenstående maskine på grund af sin udformning og konstruktion i den udførelse, i hvilken den sælges af os, overholder EU-direktivernes relevante, grundlæggende sikkerheds- og sundhedsmæssige krav. Hvis maskinen ændres uden aftale med os, mister denne attest sin gyldighed. Produkt: Batteridrevet plæneklipper Type: 1.042-50x.x

Anvendte harmoniserede standarder

EN 50581: 2012

EN 55014-1: 2017

EN 55014-2: 2015

EN 60335-1:2012+A11:2014+A13:2017

EN 60335-2-77:2010

EN 62233: 2008

Anvendt overensstemmelsesvurderingsproces

2000/14/EF og ændret af 2005/88/EF: Tillæg VI

Lydeffektniveau dB(A)

Målt: 93,7

Garanteret: 95

Navn og adresse på det pågældende bemyndigede organ

TÜV Rheinland LGA Products GmbH (NB 0197)

Tillystraße 2

D-90431 Nürnberg

Underskriverne handler på bestyrelsens vegne og med dennes fuldmagt.

H. Jenner

Sikkerhetsanvisninger 75

Symboler på apparatet.... 80

Bistand ved feil.... 82

Tekniske data 82

Garanti 83

EU-samsvarserklæring.... 83

Sikkerhetsanvisninger

-- med hensyn til løse deler; stram løse deler om nødven- dig

-- med hensyn til skader, spesielt på kniven; reparer eller skift ut skadde deler

⚠ FORSIKTIG • Kontroller gressbeholderen regelmessig for slitasje.

OBS • Sørg for at motorkontroll-kabelen aldri klemmes under montering eller när håndtaket slås sammen, eller skades på annen måte.

Restfarer

▲ADVARSEL

Bruk apparatet slik det er tiltenkt.

Symboler på apparatet

Alle tilskuere, særlig barn og dyr, skal holdes minst 15 m unna arbeidsområdet.

c Lås håndtakssperrrene.

Merknad

1. Hekt sideutkastet på utkastsjakten.

Figur I

Montere batteripakker

Ladestatusindikatoren vises ikke

Anvendte samsvarsvurderingsprosesser

2000/14/EG og endret via 2005/88/EG: Vedlegg VI

Lydeffektnivå dB(A)

Målt: 93,7

Garantert: 95

1. Häng sidoutkastet på gräsutkastet.

Bild I

Montera batteripaketen
