BRUGSANVISNING K 3 Home T 150 Kärcher

6. Anslut nätkontakten till eluttaget.

1. Lås hjulene på apparatet.

1. Sett på holderen til slangetrommelen.

dreie det 90° rundt. Figur N

6. Koble apparatet fra vannforsyningen.

1. Sikre apparatet så det ikke kan skli eller velte.

på de respektive holderne.

2. Vent i maksimalt 1 minutt, til det ikke kommer mer

3. Kontroller om strømledningen er skadet.

Figur S Det er luft i apparatet.

• dB(A) 90 90 Generelle henvisninger p. 56
• Miljøbeskyttelse p. 57
• Korrekt anvendelse p. 57
• Tilbehør og reservedele p. 57
• Leveringsomfang p. 57
• Maskinbeskrivelse p. 57
• Sikkerhedsanordninger p. 57
• Symboler på maskinen p. 57
• Montering p. 57
• Ibrugtagning p. 58
• Drift p. 58
• Transport p. 59
• Opbevaring p. 59
• Pleje og vedligeholdelse p. 59
• Hjælp ved fejl p. 59
• Garanti p. 60
• Tekniske data p. 60

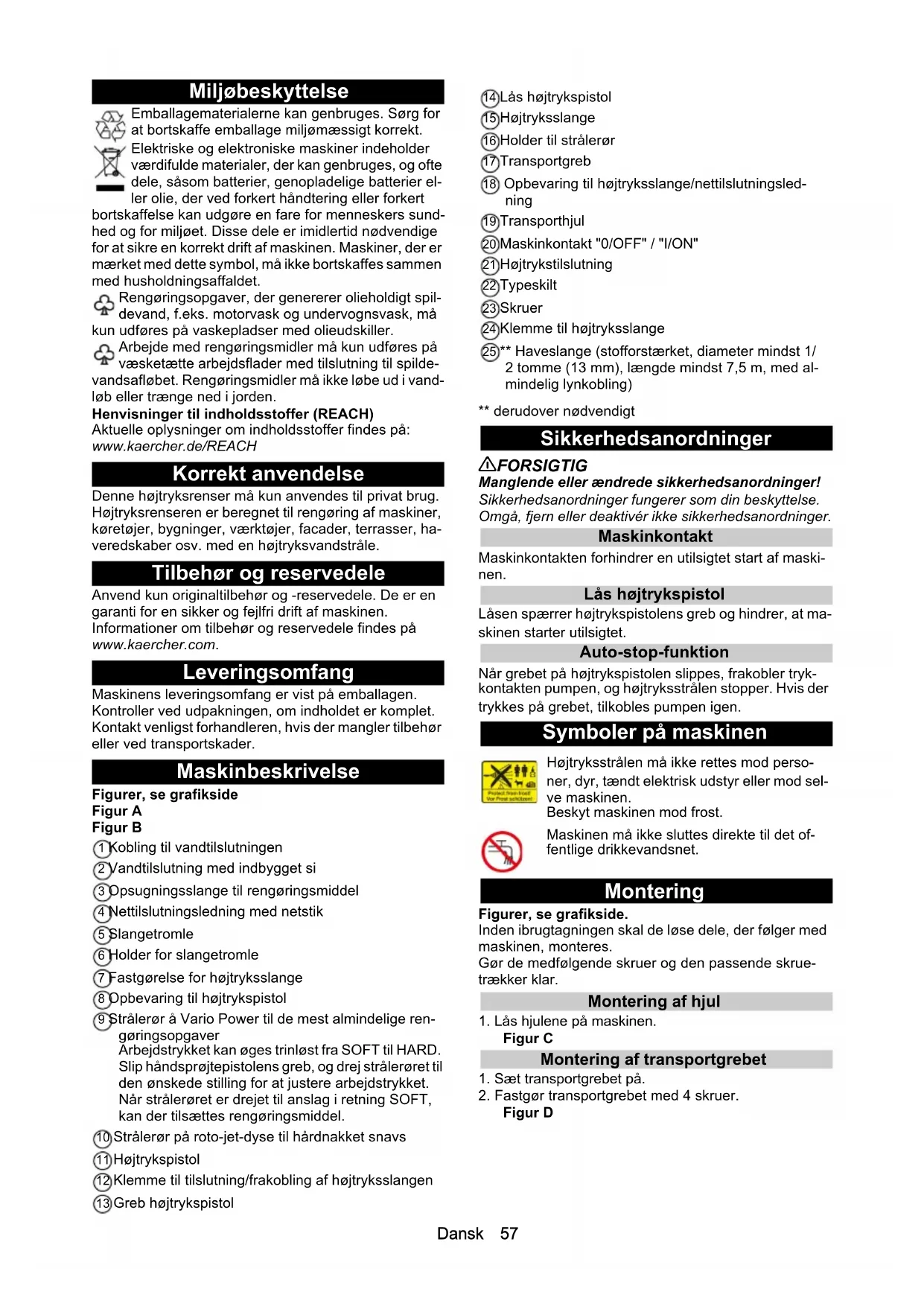

• EU-overensstemmelseserklæring Dansk 57 Miljøbeskyttelse Emballagematerialerne kan genbruges. Sørg for at bortskaffe emballage miljømæssigt korrekt. Elektriske og elektroniske maskiner indeholder værdifulde materialer, der kan genbruges, og ofte dele, såsom batterier, genopladelige batterier el- ler olie, der ved forkert håndtering eller forkert bortskaffelse kan udgøre en fare for menneskers sund- hed og for miljøet. Disse dele er imidlertid nødvendige for at sikre en korrekt drift af maskinen. Maskiner, der er mærket med dette symbol, må ikke bortskaffes sammen med husholdningsaffaldet. Rengøringsopgaver, der genererer olieholdigt spil- devand, f.eks. motorvask og undervognsvask, må kun udføres på vaskepladser med olieudskiller. Arbejde med rengøringsmidler må kun udføres på væsketætte arbejdsflader med tilslutning til spilde- vandsafløbet. Rengøringsmidler må ikke løbe ud i vand- løb eller trænge ned i jorden. Henvisninger til indholdsstoffer (REACH) Aktuelle oplysninger om indholdsstoffer findes på: www.kaercher.de/REACH Korrekt anvendelse Denne højtryksrenser må kun anvendes til privat brug. Højtryksrenseren er beregnet til rengøring af maskiner, køretøjer, bygninger, værktøjer, facader, terrasser, ha- veredskaber osv. med en højtryksvandstråle. Tilbehør og reservedele Anvend kun originaltilbehør og -reservedele. De er en garanti for en sikker og fejlfri drift af maskinen. Informationer om tilbehør og reservedele findes på www.kaercher.com. Leveringsomfang Maskinens leveringsomfang er vist på emballagen. Kontroller ved udpakningen, om indholdet er komplet. Kontakt venligst forhandleren, hvis der mangler tilbehør eller ved transportskader. Maskinbeskrivelse Figurer, se grafikside Figur A Figur B 1 Kobling til vandtilslutningen 2 Vandtilslutning med indbygget si 3 Opsugningsslange til rengøringsmiddel 4 Nettilslutningsledning med netstik 5 Slangetromle 6 Holder for slangetromle 7 Fastgørelse for højtryksslange 8 Opbevaring til højtrykspistol 9 Strålerør å Vario Power til de mest almindelige ren- gøringsopgaver Arbejdstrykket kan øges trinløst fra SOFT til HARD. Slip håndsprøjtepistolens greb, og drej strålerøret til den ønskede stilling for at justere arbejdstrykket. Når strålerøret er drejet til anslag i retning SOFT, kan der tilsættes rengøringsmiddel. 10 Strålerør på roto-jet-dyse til hårdnakket snavs 11 Højtrykspistol 12 Klemme til tilslutning/frakobling af højtryksslangen 13 Greb højtrykspistol 14 Lås højtrykspistol 15 Højtryksslange 16 Holder til strålerør 17 Transportgreb 18 Opbevaring til højtryksslange/nettilslutningsled- ning 19 Transporthjul 20 Maskinkontakt "0/OFF" / "I/ON" 21 Højtrykstilslutning 22 Typeskilt 23 Skruer 24 Klemme til højtryksslange 25 ** Haveslange (stofforstærket, diameter mindst 1/ 2 tomme (13 mm), længde mindst 7,5 m, med al- mindelig lynkobling) ** derudover nødvendigt Sikkerhedsanordninger 몇 FORSIGTIG Manglende eller ændrede sikkerhedsanordninger! Sikkerhedsanordninger fungerer som din beskyttelse. Omgå, fjern eller deaktivér ikke sikkerhedsanordninger. Maskinkontakt Maskinkontakten forhindrer en utilsigtet start af maski- nen. Lås højtrykspistol Låsen spærrer højtrykspistolens greb og hindrer, at ma- skinen starter utilsigtet. Auto-stop-funktion Når grebet på højtrykspistolen slippes, frakobler tryk- kontakten pumpen, og højtryksstrålen stopper. Hvis der trykkes på grebet, tilkobles pumpen igen. Symboler på maskinen Montering Figurer, se grafikside. Inden ibrugtagningen skal de løse dele, der følger med maskinen, monteres. Gør de medfølgende skruer og den passende skrue- trækker klar. Montering af hjul p. 60

1. Sæt transportgrebet på.

2. Fastgør transportgrebet med 4 skruer.

Figur D Højtryksstrålen må ikke rettes mod perso- ner, dyr, tændt elektrisk udstyr eller mod sel- ve maskinen. Beskyt maskinen mod frost. Maskinen må ikke sluttes direkte til det of- fentlige drikkevandsnet.58 Dansk Montering af opbevaringen til højtrykspistoler

1. Skub opbevaringen til højtrykspistolerne ind i holde-

den med en skrue. Figur E Montering af opbevaringen til strålerør

den med en skrue. Figur F Montering af opbevaring til højtryksslange/ nettilslutningsledning Maskiner uden slangetromle

1. Skub opbevaringen til højtryksslangen/nettilslut-

ningsledningen ind i holderen på transportgrebet udefra.

2. Hold opbevaringen fast i endepositionen, og fastgør

den med en skrue. Figur G Montering af højtryksslangetromle Maskiner med slangetromle

1. Sæt holderen til slangetromlen på.

2. Fastgør holderen med 2 skruer.

3. Sæt slangetromlen på.

Slangetromlen går i hak. Figur I Monter koblingen til vandtilslutningen

1. Stil maskinen på en jævn flade.

2. Rul højtryksslangen af, og løsn eventuelle sløjfer og

snoninger. Obs Maskiner med slangetromle: Under drift skal højtryks- slangen være helt rullet helt af slangetromlen.

3. Tilslut højtryksslangen på maskinen.

a Træk klemmen på koblingen opad. b Sæt højtryksslangen ind i koblingen. c Skub klemmen på koblingen nedad. Figur K

4. Tilslut højtryksslangen på højtrykspistolen.

a Tryk klemmen sammen. b Træk klemmen ud. c Sæt højtryksslangen ind. d Tryk klemmen ind, til den går i hak. Figur L

5. Kontrollér, at forbindelserne er sikre ved at trække i

6. Sæt netstikket i en stikkontakt.

Vandforsyning Tilslutningsværdier, se typeskiltet eller kapitel Tekniske data. Overhold forskrifterne fra vandforsyningsvirksomhe- den. BEMÆRK Skader på grund af forurenet vand Forurening i vandet kan beskadige pumpen og tilbehø- ret. KÄRCHER anbefaler at bruge KÄRCHER-vandfiltret til beskyttelse (specialtilbehør, ordrenummer 4.730-059). Tilslutning til vandledningen BEMÆRK Slangekobling med aquastop på maskinens vandtil- slutning Beskadigelse af pumpen Brug aldrig en slangekobling med aquastop på maski- nens vandtilslutning. Du kan bruge en aquastop-kobling på vandhanen.

1. Sæt haveslangen på koblingen til vandtilslutningen.

Drift BEMÆRK Tørløb på pumpen Beskadigelse af maskinen Hvis maskinen ikke opbygger et tryk inden for 2 minut- ter, skal du slukke maskinen og gøre som beskrevet i henvisningerne i kapitlet Hjælp ved fejl. Drift med højtryk BEMÆRK Beskadigelse af lakerede eller sarte overflader Overflader bliver beskadiget ved for lille stråleafstand, eller hvis der vælges et uegnet strålerør. Hold en stråleafstand på mindst 30 cm ved rengøring af lakerede overflader. Rengør ikke bildæk, lak eller sarte overflader som træ med roto-jet dysen.

1. Sæt et strålerør ind i højtrykspistolen, og fastgør det

ved at dreje 90°. Figur N

2. Tænd maskinen ("I/ON").

3. Lås grebet på højtrykspistolen op.

4. Tryk på grebet på højtrykspistolen.

Maskinen tændes. Drift med rengøringsmiddel FARE Manglende overholdelse af sikkerhedsdatabladet Alvorlige sundhedsskader på grund af ukorrekt anven- delse af rengøringsmidlet. Overhold sikkerhedsdatabladet fra rengøringsmiddel- producenten, specielt henvisningerne vedr. personligt beskyttelsesudstyr. Obs KÄRCHER-rengøringsmidler garanterer fejlfrit arbejde. Indhent rådgivning eller rekvirer vores katalog eller vo- res informationsblade til rengøringsmidlerne. Obs Rengøringsmidlet kan kun tilsættes ved lavtryk.

1. Træk sugeslangen til rengøringsmiddel ud af huset

i den ønskede længde. Figur O

2. Hæng opsugningsslangen til rengøringsmiddel i en

Under driften tilsættes rengøringsmiddelopløsnin- gen til vandstrålen. Anbefalet rengøringsmetode

1. Spray en lille smule rengøringsmiddel på den tørre

overflade og lad det virke (ikke tørre).

2. Skyl den løsnede snavs af med højtryksstrålen.Dansk 59

Efter drift med rengøringsmiddel

1. Skyl maskinen ca. 30 sekunder med rent vand.

Afbrydelse af driften

1. Slip grebet på højtrykspistolen.

Hvis grebet slippes, frakobles maskinen. Højtrykket i systemet bevares.

2. Lås grebet på højtrykspistolen.

3. Sluk maskinen "0/OFF" ved arbejdspauser over 5

minutter. Afslutning af driften 몇 FORSIGTIG Tryk i systemet Kvæstelser på grund af vand, der trænger ud ukontrol- leret under højtryk Højtryksslangen må kun afbrydes fra højtrykspistolen eller maskinen, når der ikke er tryk i systemet.

1. Slip grebet på højtrykspistolen.

3. Tryk på grebet på højtrykspistolen i 30 sekunder.

Det tryk, der er tilbage i systemet, reduceres.

4. Slip grebet på højtrykspistolen.

5. Lås grebet på højtrykspistolen.

6. Afbryd maskinen fra vandforsyningen.

7. Sluk maskinen "0/OFF".

8. Træk netstikket ud af stikkontakten.

Transport 몇 FORSIGTIG Manglende overholdelse af vægten Fare for kvæstelser og beskadigelse Vær opmærksom på maskinens vægt ved transporten. Træk maskinen

1. Træk maskinen i transportgrebet.

Transporter maskinen i køretøj

1. Maskinen sikres mod at blive forskubbet eller vælte.

Opbevaring 몇 FORSIGTIG Manglende overholdelse af vægten Fare for kvæstelser og beskadigelse Vær opmærksom på maskinens vægt vedopbevaring. Opbevaring af maskinen

1. Stil maskinen på en jævn flade.

2. Adskil højtryksslangen fra højtrykspistolen.

3. Adskil strålerøret fra højtrykspistolen.

4. Opbevar begge strålerør og højtrykspistolen i de

passende opbevaringer.

5. Afbryd højtryksslangen fra maskinen.

6. Opbevar højtryksslangen.

Maskiner uden slangetromle Opbevar højtryksslangen på maskinen. Maskiner med slangetromle a Stik en ende af højtryksslangen ind i åbningen på forsiden af slangetromlen. b Drej håndsvinget for at rulle højtryksslangen op. c Før højtryksslangen med den anden hånd. Figur Q d Fastgør den oprullede højtryksslange på slange- tromlen med højtryksslangens klemme. Figur R

7. Opbevar nettilslutningsledningen på maskinen.

Vær før længere tids opbevaring opmærksom på føl- gende henvisninger, se kapitlet Pleje og vedligeholdel- se. Frostbeskyttelse BEMÆRK Frostfare Apparater, der ikke er tømt helt, kan ødelægges på grund af frost. Tøm apparat og tilbehør helt. Beskyt apparatet mod frost. Følgende skal være opfyldt: ● Maskinen er afbrudt fra vandforsyningen. ● Højtryksslangen er fjernet.

1. Tænd maskinen "I/ON".

2. Vent maks. 1 minut, til der ikke længere løber vand

ud ved højtrykstilslutningen.

4. Maskinen og alt udstyr skal opbevares i et frostsik-

kert rum. Pleje og vedligeholdelse FARE Fare for elektrisk stød Kvæstelser ved berøring på grund af strømførende dele Sluk for maskinen. Træk netstikket ud. Maskinen er vedligeholdelsesfri, dvs. at du ikke skal ud- føre regelmæssig vedligeholdelse. Rengør sien i vandtilslutningen BEMÆRK Beskadiget si i vandtilslutningen Beskadigelse af maskinen på grund af vandforurening Kontroller sien for skader, inden den sættes ind i vand- tilslutningen. Rengør ved behov sien i vandtilslutningen.

1. Fjern koblingen fra vandtilslutningen.

4. Sæt sien ind i vandtilslutningen.

Rengør rengøringsmiddelfiltret Rengør rengøringsmiddelfiltret inden længere tids op- bevaring.

1. Træk filteret af sugeslangen til rengøringsmiddel.

2. Rengør filtret under rindende vand.

Figur T Hjælp ved fejl Fejl skyldes ofte enkle årsager, som du selv kan afhjæl- pe ved hjælp af følgende oversigt. I tvivlstilfælde eller ved fejl, der ikke nævnes her, skal du kontakte den auto- riserede kundeservice. FARE Fare for elektrisk stød Kvæstelser ved berøring på grund af strømførende dele Sluk for maskinen. Træk netstikket ud. Maskinen kører ikke

1. Tryk på grebet på højtrykspistolen.

2. Kontrollér, om den angivne spænding på typeskiltet

Trykket i maskinen opbygges ikke Vandtilførslen er for lav.

1. Åbn vandhanen helt.

2. Kontrollér, at vandtilløbet har tilstrækkelig transport-

3. Kontroller indstillingen på strålerøret.60 Dansk

Sien i vandtilslutningen er tilsmudset.

1. Træk sien i vandtilslutningen ud med en fladtang.

2. Rengør sien under rindende vand.

Figur S Der er luft i maskinen.

a Tænd maskinen uden tilsluttet strålerør i maks. 2 minutter. b Tryk på højtrykspistolen, og vent, til der kommer vand ud uden bobler ved højtrykspistolen. c Tilslut strålerøret. Kraftige tryksvingninger

1. Rengør højtryksdysen:

a Fjern smuds fra dysehullet med en nål. b Skyl højtryksdysen forfra med vand.

2. Kontroller vandindløbsmængden.

1. En lille utæthed på maskinen er tekniske betinget.

Send bud efter den autoriserede kundeservice ved stor utæthed. Rengøringsmidlet suges ikke ind

2. Rengør filteret på opsugningsslangen for rengø-

3. Kontrollér opsugningsslangen til rengøringsmiddel

for knæksteder. Garanti I de enkelte lande gælder de af vore forhandlere fastlag- te garantibetingelser. Eventuelle fejl på maskinen af- hjælpes gratis inden for garantien, såfremt fejlen kan tilskrives en materiale- eller produktionsfejl. Hvis du øn- sker at gøre garantien gældende, bedes du henvende dig til sin forhandler eller nærmeste kundeservice med- bringende kvittering for købet. (Se adressen på bagsiden) Tekniske data Der tages forbehold for tekniske ændringer. EU-overensstemmelseserklæring Hermed erklærer vi, at nedenstående maskine på grund af sin udformning og konstruktion i den udførelse, i hvil- ken den sælges af os, overholder EU-direktivernes re- levante, grundlæggende sikkerheds- og sundhedsmæssige krav. Hvis maskinen ændres uden aftale med os, mister denne attest sin gyldighed. Produkt: Højtryksrenser Type: 1.676-xxx Relevante EU-direktiver 2011/65/EU 2000/14/EF 2006/42/EF (+2009/127/EF) 2014/30/EU Anvendte harmoniserede standarder EN 60335-1 EN 60335-2-79 EN 62233: 2008 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 1997 + A1: 2001 + A2: 2008 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN IEC 63000: 2018 Anvendt overensstemmelsesvurderingsproces 2000/14/EF: Tillæg V Lydeffektniveau dB(A) Målt: 87 Garanteret: 90 Underskriverne handler på bestyrelsens vegne og med dennes fuldmagt. Dokumentationsbefuldmægtiget: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tlf.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2022/12/01 K 3 Premium K 3 Elektrisk tilslutning Spænding V 220-240 220-240 Fase ~ 1 1 Frekvens Hz 50-60 50-60 Strømforbrug A 6 6 Kapslingsklasse IPX5 IPX5 Beskyttelsesklasse II II Netsikring (træg) A 10 10 Vandtilslutning Tilløbstryk (maks.) MPa 1,2 1,2 Tilløbstemperatur (maks.) °C 40 40 Tilløbsmængde (min.) l/min 8 8 Effektdata maskine Driftstryk MPa 8,0 8,0 Maks. tilladt tryk MPa 12,0 12,0 Transportmængde, vand l/min 5,5 5,5 Transportmængde maks. l/min 6,3 6,3 Transportmængde, rengøringsmiddel l/min 0,3 0,3 Højtrykspistolens tilbageslagskraft N12 12 Mål og vægt Typisk driftsvægt kg 5,6 5,2 Længde mm 309 242 Bredde mm 285 285 Højde mm 805 805 Beregnede værdier iht. EN 60335-2-79 Hånd-arm-vibrationsværdi m/s
