BRUGSANVISNING USBD1 A1 ULTIMATE SPEED

Liste over anvendte piktogrammer/symboler Læs betjeningsvejledningen. OBS! –Advarer om mulige materielle skader (f.eks. fare for kortslutning) FARE! –Betegner en faresituation med høj risikofaktor, som, hvis den ikke afværges, medfører dødsfald eller alvorlige kvæstelser (f.eks. fare for kvælning) INFO: Dette symbol, sammen med signalordet ”Info”, angiver flere nyttige informationer. Jævnstrøm/-spænding ADVARSEL! –Betegner en faresituation med middel risikofaktor, som, hvis den ikke afværges, kan medføre dødsfald eller alvorlige kvæstelser (f.eks. fare for strømstød) Anvend kun produktet på tørre steder. Sikkerhedsanvisninger Handlingsanvisninger FORSIGTIG! –Betegner en faresituation med lav risikofaktor, som, hvis den ikke afværges, medfører mindre eller moderate kvæstelser (f.eks. fare for skoldning) CE-mærket bekræfter overensstemmelse med de for produktet gældende EU-retningslinjer.

DIAGNOSEENHED TIL BILBATTERIER

Indledning Hjerteligt tillykke med købet af deres nye produkt. Du har besluttet dig for et produkt af høj kvalitet. Brugervejledningen er en del af dette produkt. Den indeholder vigtige informationer om sikkerhed, brug og bortskaffelse. Gør dig inden ibrugtagning af produktet fortrolig med alle betjenings- og sikkerhedsanvisninger. Benyt kun produktet som beskrevet og til de oplyste formål. Videregiv alle papirer, hvis du giver produktet videre til tredjemand.165

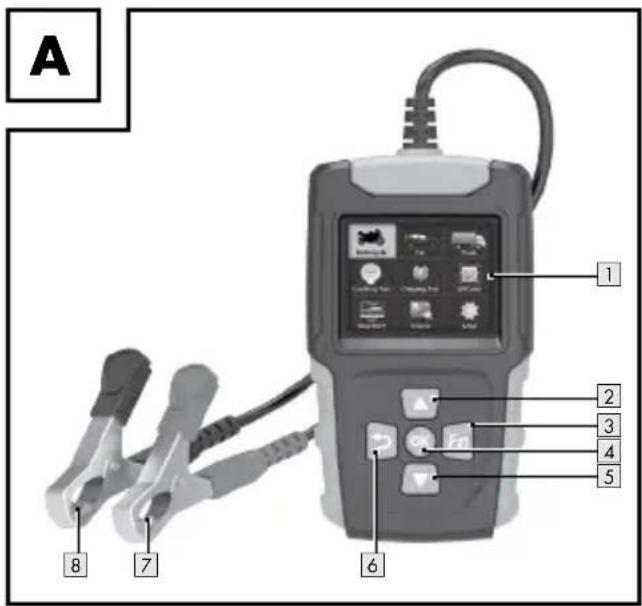

Forskriftsmæssig anvendelse Dette produkt er beregnet til: − udførelse af analysetests til 24V/12V/6V blysyrebatterier − test af 24V/12V jumpstartere og ladere Produktet viser testresultater ved at scanne QR-koden på en mobiltelefon. Anvend kun produktet på tørre steder. Produktet er udelukkende egnet til brug i private husholdninger og er ikke beregnet ikke til kommerciel brug. Leveringsomfang Ved udpakning af produktet skal det kontrolleres, at leverancen er komplet, og at alle dele er funktionsdygtige. Før anvendelse skal al emballage fjernes. 1 Diagnoseenhed til bilbatterier 1 Lynvejledning Liste over dele [1] [2] [5] [3] [4] [7][8] [6]

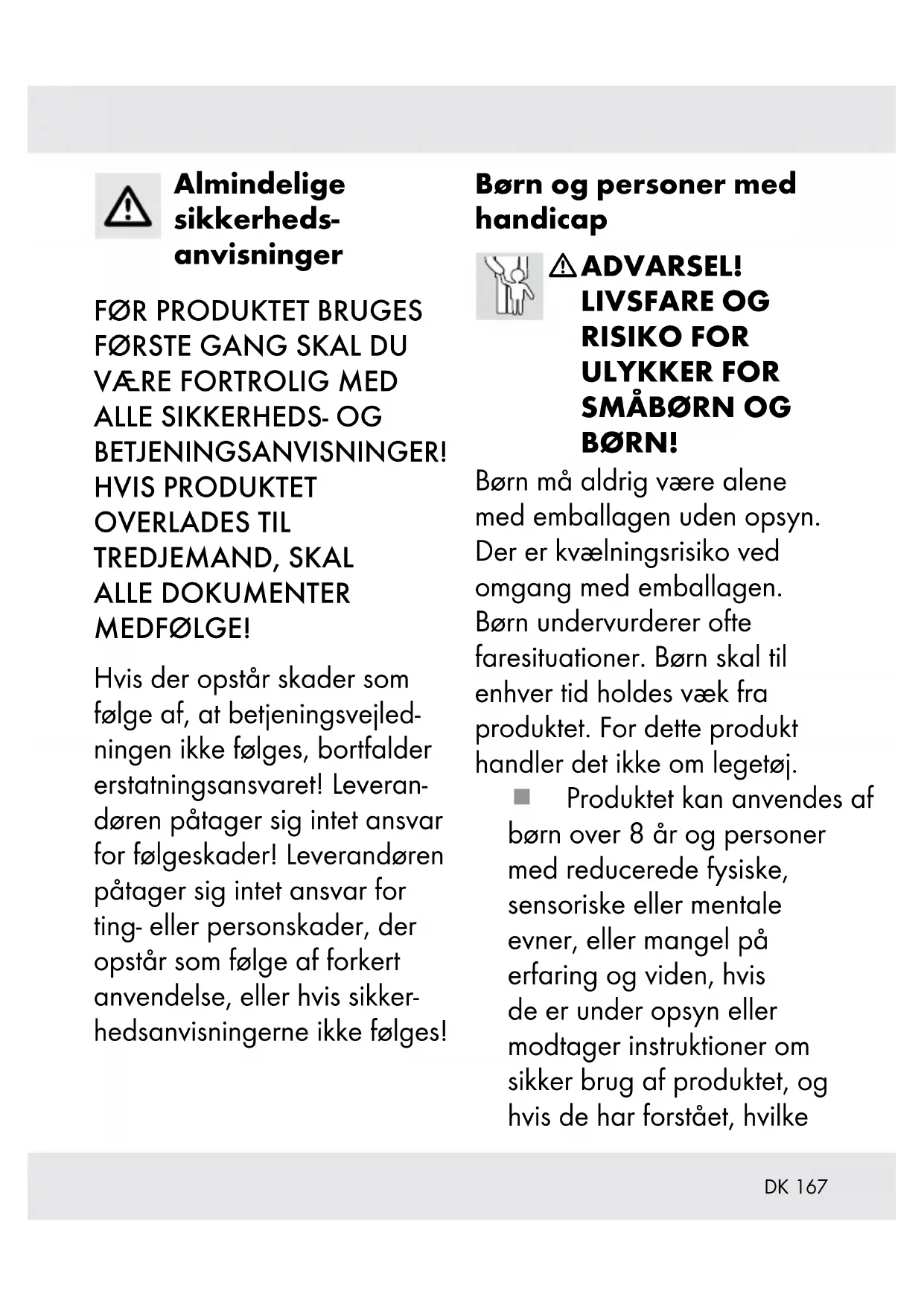

Almindelige sikkerheds- anvisninger

BETJENINGSANVISNINGER! HVIS PRODUKTET OVERLADES TIL TREDJEMAND, SKAL ALLE DOKUMENTER MEDFØLGE! Hvis der opstår skader som følge af, at betjeningsvejled- ningen ikke følges, bortfalder erstatningsansvaret! Leveran- døren påtager sig intet ansvar for følgeskader! Leverandøren påtager sig intet ansvar for ting- eller personskader, der opstår som følge af forkert anvendelse, eller hvis sikker- hedsanvisningerne ikke følges! Børn og personer med handicap

BØRN! Børn må aldrig være alene med emballagen uden opsyn. Der er kvælningsrisiko ved omgang med emballagen. Børn undervurderer ofte faresituationer. Børn skal til enhver tid holdes væk fra produktet. For dette produkt handler det ikke om legetøj. Produktet kan anvendes af børn over 8år og personer med reducerede fysiske, sensoriske eller mentale evner, eller mangel på erfaring og viden, hvis de er under opsyn eller modtager instruktioner om sikker brug af produktet, og hvis de har forstået, hvilke168

farer der opstår som følge dermed. Børn må ikke lege med produktet. Rengøring og brugerudført vedligeholdelse må ikke udføres af børn uden opsyn. Børn må ikke lege med produktet. Produktet må ikke tages i brug, hvis det er beskadiget. Et beskadiget produkt udgør livsfare på grund af elektrisk stød! Udsæt ikke produktet for de følgende betingelser: −Ekstreme temperaturer −Kraftige vibrationer −Kraftige mekaniske belastninger −Direkte sollys −Fugtighed I modsat fald er der fare for, at produktet bliver beskadiget. Garantien dækker ikke skader, der skyldes forkert håndtering, manglende efterlevelse af betjeningsvejledningen eller foretagelsen af uautoriserede indgreb i produktet. Produktet må under ingen omstændigheder skilles ad. Forkerte reparationer skal udsætte brugeren for alvorlig fare. Reparationer bør kun udføres af kvalificerede personer. Produktet skal altid holdes rent. Udsæt ikke produktet for: −Ekstrem hede eller kulde −Ekstreme temperatursvingninger Manglende efterlevelse af disse anvisninger kan med- føre dannelsen af kondens. Vent, indtil produktet har nået rumtemperatur, før det tages i brug.169

Læs betjeningsvejledningen fra producenten til det pågældende batteri inden inspektionen. Læg aldrig værktøj på et køretøjs batteri, da det kan medføre kortslutning mellem polerne. Dette kan beskadige produktet, værktøjet eller batteriet. Motordele bliver meget varme, når motoren kører. Undgå kontakt med varme motordele for at undgå alvorlige forbrændinger. Når motoren kører: Vær forsigtig, når du arbejder i nærheden af følgende dele: −Tændspolen −Fordelerdækslet −Startkablerne −Tændrørene For disse dele drejer det sig som højspændingskomponenter, som kan give elektrisk stød. Sørg altid for at blokere drivhjul. Lad ikke køretøjet være uden opsyn under testen. Vær opmærksom på, at der ikke kommer vand eller fugt ind i produktet. Brændstofs- og batteridampe er let antændelige. Ryg ikke i nærheden af køretøjet under testen.

ADVARSEL! Inden igangsætning af motoren i testøjemed eller til fejlfinding, skal du sikre, at håndbremsen er trukket. Sæt køretøjet i tomgang.

FORSIGTIG! Hvis motoren kører, roterer mange dele (fx remskiver, klimaanlæg, remme mv.) med høj hastighed. Undgå alvorlige kvæstelser ved altid at være opmærksom på at holde sikker afstand til disse dele.170

Hvis isoleringen på et kabel er beskadiget, kan det medføre kortslutning. Stop straks med at anvende produktet, og send det til reparation. Efter testen: Fjern klemmerne fra batteripolerne. I modsat fald kan det medføre fejlfunktion af produktet eller beskadigelse af batteriet. Anvend ikke væsker, som indholder alkohol, til aftørring af produktet. Produktet kan blive ridset. Vær opmærksom på, at der ikke sidder motorolie ved klemmernes metaldele. Dette kan medføre dårlig kontakt. Hvis batteripolerne er oxideret eller stærkt korroderet, er ledningen dårlig. Sæt ikke klemmerne direkte på stålskruen, som er fastgjort til batteripolerne. Dette kan medføre unøjagtige måleværdier eller modstridende resultater. Må kun anvendes på tørre steder. Produktet må ikke være i risiko for at blive udsat for dryp eller vandstænk. Anvend ikke produktet på fugtige steder eller i høj luftfugtighed. Hvis produktet anvendes på en anden måde end oplyst af producenten, kan beskyttelsen, som produktet yder, blive påvirket negativt. Produktet må ikke åbnes. I produktets indre findes der ikke dele, der kan udskiftes eller vedligeholdes af brugeren. Søg kvalificeret hjælp til reparationer.171

Ibrugtagning Udpakning af produktet

1. Tag produktet ud af emballagen.

er i god stand. Hvis du konstaterer en beskadigelse eller en defekt, så anvend ikke produktet, men gå frem som beskrevet i kapitlet ”Garanti”. Klargøring Forbind klemmerne

1. Sæt den røde klemme[7] på pluspolen

(+) på køretøjets batteri.

2. Sæt den sorte klemme

[8] på minuspolen (–) på køretøjets batteri. Displayet [1] lyser op inden for få sekunder. Betjen produktet

1. Valg af menupunkt:

Tryk på [2] eller [5].

2. Bekræft valg: Tryk på OK

[4]. Batteritest (Se fig.B) INFO: o Sluk for køretøjets motor og alle andre sekundære belastninger inden test af køretøjets motor. I modsat fald er testresultatet ikke præcist. o Sammenlign resultaterne fra batteritesten med angivelserne på batterietiketten. Vælg batterianvendelse

1. Vælg batterianvendelse Motorcykel/

1. Vælg Vælg standard.

Vælg batteriets nominelle værdi INFO: Se tabellen ”Måleområde for batterier til biler, lastbiler og motorcykler”

1. Vælg batteriets CCA-værdi for

Displayet [1] viser Behandles, vent venligst. Resultat af batteritesten INFO: o Der analyseres og skelnes mellem 5forskellige resultater. o SoH: Sundhedstilstand (state of health) o SoC: Opladningstilstand (state of charge) Resultat Oplysninger GODT BATTERI Køretøjets batteri er intakt. GODT – GENOPLAD Godt batteri, men lav ydeevne. Oplad inden brug. UDSKIFT Køretøjets batteri er næsten opbrugt. Udskift batteriet. INFO: Køretøjets batteri kan stadig starte motoren, men kun i kort tid.

Lav ydeevne medfører upræcise resultater. Test igen efter opladningen.

Der er opstået et problem med en defekt celle i batteriet. Batteriet skal udskiftes. Testresultatets QR-kode

1. Visning af QR-kode: Tryk på

ADVARSEL! Fare for kvæstelser! Træk håndbremsen. Tænd for køretøjet i tomgang. INFO: o Sluk for køretøjets motor og alle andre sekundære belastninger inden test af køretøjets motor. I modsat fald er testresultatet ikke præcist. o Stop ikke køretøjets motor under starttesten. INFO: Produktets skærm kan se forskellig ud i forskellige EU-lande.173

o Inden testen: Sæt klemmerne på køretøjets batteri (se ”Forbind klemmerne”). Vælg starttest

Vælg batterispænding

1. Vælg batterispændingen.

Gennemfør starttesten INFO: Hvis motoren ikke starter, kan starttesten ikke fortsættes.

1. Følg anvisningerne for at starte

køretøjets motor. Displayet [1] viser Behandles, vent venligst. Displayet [1] viser testresultaterne, inklusive: − Startvarighed − Startstatus − Startspænding

2. Visning af QR-kode: Tryk på

ADVARSEL! Fare for kvæstelser! Træk håndbremsen. Tænd for køretøjet i tomgang. INFO: o Sluk for alle apparater (fx forlygter, klimaanlæg, radio) inden opladningstesten. o Inden testen: Sæt klemmerne på køretøjets batteri (se ”Forbind klemmerne”). Vælg opladningstest

1. Vælg Opladningstest.

Vælg batterispænding

1. Vælg batterispændingen.

Gennemfør opladningstest INFO: Sluk for køretøjets motor under testen. Følg anvisningerne på skærmen.

1. Start køretøjets motor.

2. Sluk for forlygterne og klimaanlægget.

Lad motoren stå i tomgang i 10sekunder.

3. Bekræft: Tryk på OK

Test uden belastning

2. Bekræft: Tryk på OK

[4]. Displayet [1] viser Behandles, vent venligst. Test med belastning

1. Tænd for forlygterne og klimaanlægget

på højeste niveau. Lad motoren stå i tomgang i 10sekunder.

2. Bekræft: Tryk på OK

[4]. Displayet [1] viser Behandles, vent venligst. Test af kurve INFO: o Når testresultatets spænding ligger uden for normalområdet, foreligger der en fejl. o INGEN UDGANG: Opladningstesten blev ikke afsluttet. Når batteriets ydeevne er opbrugt, fungerer køretøjet ikke mere. Kontrollér straks generatoren, eller kontakt et værksted.

1. Tænd for forlygterne og klimaanlægget

på højeste niveau. Lad motoren stå i tomgang i 10sekunder. Produktet viser blandt andet opladningsresultaterne: − Overbelastet spænding − Belastet spænding − Kurvespænding

2. Visning af QR-kode: Tryk på [2],

3. Sæt køretøjet i frigear.

3. Vælg klassificeringen af QR-koden.

i kronologisk rækkefølge.

mobiltelefon. Tips: For at sikre, at du nemt kan scanne QR- koden, skal du huske på følgende: Hvis din mobiltelefon ikke kan scanne QR-koden, bedes du prøve at scanne på følgende måder: INFO: Produktets skærm kan se forskellig ud i forskellige EU-lande.175

Sociale medie-app - for eksempel: Facebook, der har en nem tjeneste til, at scanne QR-koder. Du kan finde de relevante muligheder for, at scanne QR- koder i appen. Webbrowser - for eksempel: Google Chrome-browser, der også har en nem tjeneste til, at scanne QR-koder. Du skal blåt åbne denne browser, gå til ”Indstillinger” eller anden relaterede menu, hvor du kan finde QR-scanneren og aktiverer den. Professionelle værktøjer til scanning af QR- koder: Der er mange professionelle apps til scanning af QR-koder på markedet. Du kan åbne app-butikken, hvor du kan downloade og installere et populært værktøj til scanning af QR-koder. Du kan bruge ovenstående forslag til, at løse dit problem med at scanne QR-koder. Vi anbefaler, at du vælger en passende scanningsmåde, der passer bedst i henhold til dine brugsvaner og præferencer. Kurve (Se fig.F)

3. Forlad skærmen: Tryk på

Forlad skærmen: Tryk på [6]. Rapporter (Se fig.G) INFO: Slet resultater sletter alle forløbsrapporter.

3. Vælg klassificeringen af rapporterne:

i kronologisk rækkefølge.

7. Vælg Slet resultater.

[4]. Forlad skærmen: Tryk på [6]. Opsætning (Se fig. H) Opsætning

1. Vælg Indstillinger.

INFO: Produktets skærm kan se forskellig ud i forskellige EU-lande.176

2. Bekræft: Tryk på OK

3. Vælg Batteritest eller Kurve som

3. Vælg mellem forskellige sprog: Tryk på

2. Bekræft valget. Software- og

hardwareversion vises. Anvisninger til batteritest o Hvis produktet kan konstatere, at batteriets temperatur kan have indflydelse på testresultatet: Produktet opfordrer til at vælge, om omgivelsestemperaturen ligger over eller under 0°C. Når valget er foretaget: Testen fortsætter. o Opnå et mere afgørende resultat: Produktet spørger, om du vil teste batteriet før eller efter opladningen. Hvis køretøjet netop har været ude at køre, skal der vælges FØR OPLADNING. INFO: Produktets skærm kan se forskellig ud i forskellige EU-lande.177

Fejlafhjælpning Problem Mulig årsag Løsning Displayet [1] lyser ikke, når begge klemmer [7]/[8] er sat på køretøjets batteri. Den røde klemme [7] og den sorte klemme [8] er ikke sat på de korrekte poler. Sæt den røde klemme [7] og den sorte klemme [8] på de korrekte poler. Polerne på køretøjets batteri er oxideret eller stærkt korroderet. Kontrollér køretøjets batteri. Køretøjets batteri er opbrugt. Oplad køretøjets batteri. Rengøring og vedligeholdelse

FARE! Risiko for elektriske stød! Produktet må aldrig nedsænkes i vand eller andre væsker. Hold aldrig produktet under rindende vand. Sørg for, at vand eller andre væsker ikke trænger ind i produktets indre.

OBS! Fare for beskadigelse! Anvend ikke skuremidler, aggressive rengøringsmidler eller stive børster. o Rengør huset med en blød, tør klud. Opbevaring o Produktet skal rengøres før opbevaring. o Opbevar produktet i originalemballagen, når det ikke anvendes. o Opbevar produktet på et tørt sted og uden for børns rækkevidde. Bortskaffelse Indpakningen består af miljøvenlige materialer, som De kan bortskaffe over de lokale genbrugssteder. Bemærk forpakningsmaterialernes mærkning til affaldssorteringen, disse er mærket med forkortelser (a) og numre (b) med følgende betydning: 1–7: kunststoffer / 20–22: papir og pap / 80–98: kompositmaterialer. Produkt:178

Produktet og tilbehøret og emballagematerialer kan genbruges og er underlagt udvidet producentansvar. De skal bortskaffes separat. Følg de viste mærkater med sorteringsoplysninger, så de bortskaffes på en bedre måde. Triman-logoet gælder kun for Frankrig. De får oplyst muligheder til bortskaffelse af det udtjente produkt hos deres lokale myndigheder eller bystyre. For miljøets skyld, så må produktet aldrig smides ud sammen med husholdningsaffaldet, når det er udtjent, men skal afleveres til en fagmæssig korrekt bortskaffelse. De kan informere Dem vedrørende opsamlingssteder og deres åbningstider hos deres ansvarlige forvaltning. Garanti Produktet er blevet fremstillet efter strenge kvalitetsstandarder og kontrolleret nøje før udlevering. I tilfælde af materiale- eller produktionsfejl kan du i medfør af loven gøre krav gældende over for sælgeren af produktet. Dine lovmæssige rettigheder begrænses på ingen måde af den af os nedennævnte garanti. Garantien på dette produkt gælder i 3 år regnet fra købsdatoen. Garantien gælder fra købsdatoen. Opbevar den originale kvittering et sikkert sted, da dette dokument forlanges forlagt som dokumentation for købet. Alle skader eller mangler, der allerede forefindes på tidspunktet for købet, skal straks meddeles efter udpakningen af produktet. Hvis der inden for 3 år regnet fra købsdatoen viser sig en materiale- eller produktionsfejl på produktet, reparerer eller udskifter vi det – efter vores valg – gratis for dig. Garantiperioden forlænges ikke som følge af et imødekommet krav om garanti. Dette gælder også for udskiftede og reparerede dele. Denne garanti bortfalder, hvis produktet er blevet beskadiget eller anvendt og vedligeholdt forkert. Garantien dækker materiale- og produktionsfejl. Denne garanti dækker hverken produktdele, der er udsat for normal slitage og derfor er at betragte som sliddele (f.eks. batterier, akkumulatorer, slanger, farvepatroner), eller skader på skrøbelige dele, f.eks. kontakter eller dele af glas. Afvikling af garantisager For at kunne garantere en hurtig sagsbehandling af deres forespørgsel, bedes De følge følgende anvisninger: Opbevar kassebon og artikelnummer (IAN480247_2504) som købsdokumentation, så disse kan fremlægges på forespørgsel.179

Artikelnumrene er angivet på typeskiltet, ved en indgravering, på forsiden af vejledningen (nederst til venstre) eller på et mærkat på bag- eller undersiden. Hvis der forekommer funktionsfejl eller andre mangler, skal De først kontakte nedenstående serviceafdeling telefonisk eller via e-mail. Et produkt, der er registreret som defekt, kan De derefter sende portofrit til den meddelte serviceadresse ved vedlæggelse af købsbeviset (kassebon) og angivelsen af, hvori manglen består, og hvornår den er opstået. Service Service Danmark Tel.: 32 710005 E-Mail: owim@lidl.dk180
