BRUGSANVISNING VC 4 Cordless Premium myHome Kärcher

Inserir a bateria ADVERTÊNCIA Contactos sujosDanos no aparelho e na bateriaVerifique se existe sujidade no suporte da bateria e nos contactos antes de utilizar o aparelho e, se necessário, limpe os mesmos.AvisoUtilize apenas baterias totalmente carregadas.1. Introduzir a bateria no suporte até encaixar audivel-mente.Figura AA40 Dansk Dados técnicos Reservados os direitos a alterações técnicas. Indhold Generelle henvisninger Læs den originale driftsvejledning og de vedlagte sikkerhedshenvisninger inden maskinen tages i brug første gang. Bet- jen maskinen i overensstemmelse hermed. Opbevar begge hæfter til senere brug eller til kommen- de brugere. Bestemmelsesmæssig anvendelse ● Apparatet må kun anvendes i en privat husholdning. ● Apparatet er udelukkende beregnet til rengøring af tørre overflader ● Som ukorrekt anvendelse gælder: – Støvsugning af mennesker, dyr, planter eller tøj på kroppen. – Opsugning af vand eller andre væsker. – Opsugning af askegløder, kul, cigaretter eller an- dre brandfarlige eller letantændelige stoffer. – Anvendelse i nærheden af eksplosive eller meget brandfarlige stoffer. Miljøbeskyttelse Emballagen kan genbruges. Sørg for at bortskaf- fe emballagen miljømæssigt korrekt. Elektriske og elektroniske maskiner indeholder værdifulde materialer, der kan genbruges, og ofte dele, såsom batterier, akku-pakker eller olie, der ved forkert håndtering eller forkert bortskaffelse kan udgøre en fare for menneskers sundhed og for mil- jøet. For en korrekt drift af maskinen er disse dele imid- lertid nødvendige. Maskiner, der er kendetegnet med dette symbol, må ikke bortskaffes sammen med hus- holdningsaffaldet. Henvisninger til indholdsstoffer (REACH) Aktuelle oplysninger om indholdsstoffer findes på: www.kaercher.com/REACH Tilbehør og reservedele Anvend kun originaltilbehør og -reservedele. De er en garanti for en sikker og fejlfri drift af maskinen. Informationer om tilbehør og reservedele findes på www.kaercher.com. Garanti I de enkelte lande gælder de af vore forhandlere fastlag- te garantibetingelser. Eventuelle fejl på maskinen af- hjælpes gratis inden for garantien, såfremt fejlen kan tilskrives en materiale- eller produktionsfejl. Hvis du øn- sker at gøre garantien gældende, bedes du henvende dig til sin forhandler eller nærmeste kundeservice med- bringende kvittering for købet. (Se adressen på bagsiden) Leveringsomfang Maskinens leveringsomfang er vist på emballagen. Kontroller ved udpakningen, om indholdet er komplet. Kontakt venligst forhandleren, hvis der mangler tilbehør eller ved transportskader. Maskinbeskrivelse Udstyret varierer afhængigt af den valgte model. Det konkrete udstyr er beskrevet på maskinens emballage. Figurer, se grafikside. Figur A 1 LED-kontrollampe batteri/fejlmelding 2 Udløserknapper til udtagning af skumfilter til udsug- ningsluft 3 Dæksel på skumfilter til udsugningsluft 4 Knap til boost-funktion (øget sugekraft) 5 Tænd-/slukkontakt med låsearm 6 Håndtag 7 Udskifteligt batteri 8 Udløserknap til batteri 9 Udløserknap til udtagning af støvbeholder Ligação eléctrica Tensão das baterias V 21,6 Potência nominal W 140 Tipo de conjunto da bateria Li-ION Carregador 26 V TEK *EU Modelo YLJXA-E260040 Referência 9.769-119.0 Tensão nominal do carregador V 100 -

• Frequência Hz 50 - 60 Tempo de carregamento com a bateria completamente descarre- gada min 390 Classe de protecção II Características do aparelho Conteúdo do depósito l 0,65 Tempo de serviço com carrega- mento das baterias completo na operação normal min 30 Tempo de serviço com carrega- mento das baterias completo na operação máxima min 18 Medidas e pesos Peso (sem acessórios) kg 1,55 Generelle henvisninger p. 40
• Bestemmelsesmæssig anvendelse p. 40
• Miljøbeskyttelse p. 40
• Tilbehør og reservedele p. 40
• Garanti p. 40
• Leveringsomfang p. 40
• Maskinbeskrivelse p. 40
• Montering af vægbeslag p. 41
• Ibrugtagning p. 41
• Drift p. 41
• Brug af tilbehør p. 42
• Transport p. 42
• Opbevaring p. 42
• Pleje og vedligeholdelse p. 42
• Hjælp ved fejl p. 44

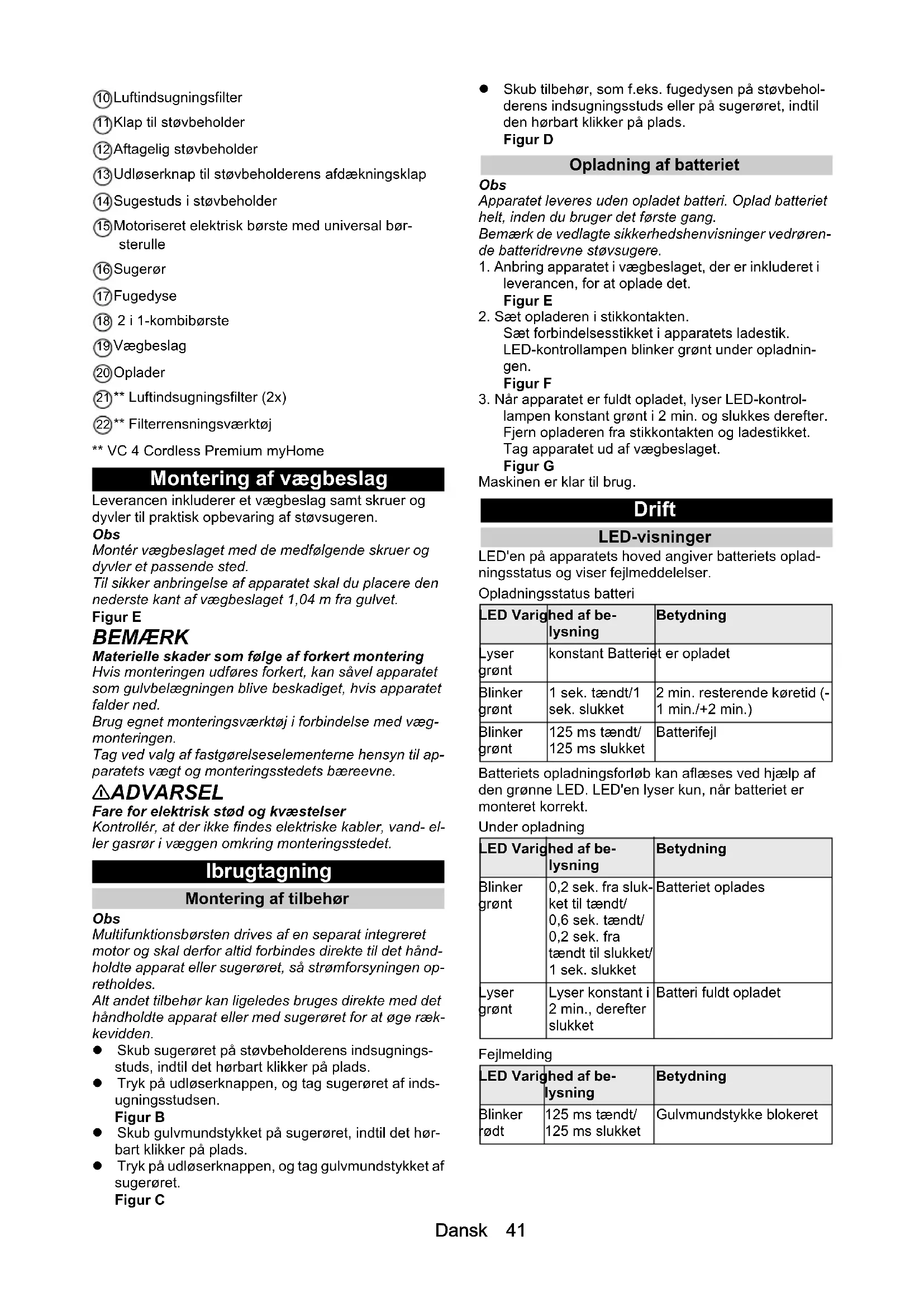

• Tekniske data Dansk 41 10 Luftindsugningsfilter 11 Klap til støvbeholder 12 Aftagelig støvbeholder 13 Udløserknap til støvbeholderens afdækningsklap 14 Sugestuds i støvbeholder 15 Motoriseret elektrisk børste med universal bør- sterulle 16 Sugerør 17 Fugedyse 18 2 i 1-kombibørste 19 Vægbeslag 20 Oplader 21 ** Luftindsugningsfilter (2x) 22 ** Filterrensningsværktøj ** VC 4 Cordless Premium myHome Montering af vægbeslag Leverancen inkluderer et vægbeslag samt skruer og dyvler til praktisk opbevaring af støvsugeren. Obs Montér vægbeslaget med de medfølgende skruer og dyvler et passende sted. Til sikker anbringelse af apparatet skal du placere den nederste kant af vægbeslaget 1,04 m fra gulvet. Figur E BEMÆRK Materielle skader som følge af forkert montering Hvis monteringen udføres forkert, kan såvel apparatet som gulvbelægningen blive beskadiget, hvis apparatet falder ned. Brug egnet monteringsværktøj i forbindelse med væg- monteringen. Tag ved valg af fastgørelseselementerne hensyn til ap- paratets vægt og monteringsstedets bæreevne. 몇 ADVARSEL Fare for elektrisk stød og kvæstelser Kontrollér, at der ikke findes elektriske kabler, vand- el- ler gasrør i væggen omkring monteringsstedet. Ibrugtagning Montering af tilbehør Obs Multifunktionsbørsten drives af en separat integreret motor og skal derfor altid forbindes direkte til det hånd- holdte apparat eller sugerøret, så strømforsyningen op- retholdes. Alt andet tilbehør kan ligeledes bruges direkte med det håndholdte apparat eller med sugerøret for at øge ræk- kevidden. Skub sugerøret på støvbeholderens indsugnings- studs, indtil det hørbart klikker på plads. Tryk på udløserknappen, og tag sugerøret af inds- ugningsstudsen. Figur B Skub gulvmundstykket på sugerøret, indtil det hør- bart klikker på plads. Tryk på udløserknappen, og tag gulvmundstykket af sugerøret. Figur C Skub tilbehør, som f.eks. fugedysen på støvbehol- derens indsugningsstuds eller på sugerøret, indtil den hørbart klikker på plads. Figur D Opladning af batteriet Obs Apparatet leveres uden opladet batteri. Oplad batteriet helt, inden du bruger det første gang. Bemærk de vedlagte sikkerhedshenvisninger vedrøren- de batteridrevne støvsugere. p. 44

1. Anbring apparatet i vægbeslaget, der er inkluderet i

leverancen, for at oplade det. Figur E

2. Sæt opladeren i stikkontakten.

Sæt forbindelsesstikket i apparatets ladestik. LED-kontrollampen blinker grønt under opladnin- gen. Figur F

3. Når apparatet er fuldt opladet, lyser LED-kontrol-

lampen konstant grønt i 2 min. og slukkes derefter. Fjern opladeren fra stikkontakten og ladestikket. Tag apparatet ud af vægbeslaget. Figur G Maskinen er klar til brug. Drift LED-visninger LED'en på apparatets hoved angiver batteriets oplad- ningsstatus og viser fejlmeddelelser. Batteriets opladningsforløb kan aflæses ved hjælp af den grønne LED. LED'en lyser kun, når batteriet er monteret korrekt. Opladningsstatus batteri LED Varighed af be- lysning Betydning Lyser grønt konstant Batteriet er opladet Blinker grønt 1 sek. tændt/1 sek. slukket 2 min. resterende køretid (- 1 min./+2 min.) Blinker grønt 125 ms tændt/ 125 ms slukket Batterifejl Under opladning LED Varighed af be- lysning Betydning Blinker grønt 0,2 sek. fra sluk- ket til tændt/ 0,6 sek. tændt/ 0,2 sek. fra tændt til slukket/ 1 sek. slukket Batteriet oplades Lyser grønt Lyser konstant i 2 min., derefter slukket Batteri fuldt opladet Fejlmelding LED Varighed af be- lysning Betydning Blinker rødt 125 ms tændt/ 125 ms slukket Gulvmundstykke blokeret42 Dansk Udskiftning af tilbehør Udskiftning af tilbehør, se kapitlet Montering af tilbehør Sugning

1. Montér det ønskede tilbehør, se kapitlet Montering

2. Tænd for apparatet afhængigt af rengøringsbeho-

vet: Tryk på tænd-/slukkontakten, og hold den trykket ind under støvsugningen. eller Indstil apparatet direkte på konstant drift ved at dreje låsearmen. Figur H

3. Tryk om nødvendigt på boost-knappen for at øg

geeffekten. Figur I Obs Når apparatet slukkes, deaktiveres boost-funktionen automatisk. Boost-funktionen kan også deaktiveres ved at trykke på boost-knappen igen. Afslutning af driften

Slip tænd-/slukkontakten, eller deaktivér låsearmen. Obs For at sikre optimal sugekraft skal du tømme støvbehol- deren og rengøre luftindsugningsfilteret efter hver brug. Tøm støvbeholderen senest, når "MAX"-mærket nås.

2. Fjern sugerøret og evt. tilbehør.

3. Tøm støvbeholderen ned i en skraldespand.

a Tryk på udløserknappen. Støvbeholderens klap åbnes. b Tøm støvbeholderen. Figur J

4. Skub støvbeholderens klap opad, indtil den klikker

på plads, for at lukke den.

5. Rengør luftindsugningsfilteret, se kapitlet Rengø-

ring af luftindsugningsfilter

6. Fastgør apparatet i vægbeslaget.

7. Oplad apparatet, se kapitlet Opladning af batteriet.

Brug af tilbehør Generelle anvendelseshenvisninger På emballagen til apparatet kan du se, hvilket tilbe- hør der er inkluderet i leverancen. Tilbehør, der ikke er inkluderet i emballagen, kan kø- bes hos en KÄRCHER-specialforhandler eller på www.kaercher.com. Test tilbehøret på et ikke-iøjnefaldende område, in- den du bruger det på et følsomt område. Følg producentens rengøringshenvisninger

orbind det motoriserede elektriske mundstykke til sugerøret eller det håndholdte apparat. Forbind ligeledes det øvrige tilbehør, som f.eks. fu- gedyse, med det håndholdte apparat eller skub det direkte på sugerøret for at øge rækkevidden. Motoriseret multifunktionsbørste Ideel til hårde gulve og tæpper. Den motoriserede multifunktionsbørste fjerner særde- les effektivt snavs, der sidder fast i tæppefibrene. 2 i 1-støvbørste Du kan fjerne rammen med de roterende børster ved at trykke på udløserknappen. ● Den bløde børste er velegnet til møbler med hårde overflader ● Den brede børste bruges til at støvsuge polstrede møbler, gardiner osv. Fugedyse Til kanter, fuger, radiatorer og områder, der er svært til- gængelige. Blød børste Den bløde børste har særligt bløde børstehår til rengø- ring af følsomme overflader såsom tastaturer, lamper osv. Fleksibel fugedyse Den fleksible fugedyse øger rækkevidden. Til rengøring af svært tilgængelige områder som f.eks mellem bilsæ- derne. Fleksibel forlængerslange Ved hjælp af forlængelsen og fleksibiliteten kan du nå og rengøre svært tilgængelige områder, f.eks. i bilen. Stor polsterdyse Til rengøring af tekstiloverflader, såsom sofaer, læne- stole, madrasser, autosæder osv. Blød motoriseret børste (hård gulvdyse) Til hårde gulve og sarte trægulve. Opsuger groft og fint snavs på samme tid. Transport Batteriet er afprøvet iht. til de relevante forskrifter til in- ternational transport og må transporteres/sendes. Opbevaring BEMÆRK Fugtighed og varme Risiko for beskadigelse Opbevar altid batterierne indendørs i tørre rum ved lav luftfugtighed og under 20 °C. Pleje og vedligeholdelse Generelle vedligeholdelseshenvisninger Maskinen og tilbehørsdelene af plast skal vedlige- holdes med en almindelig plastrenser. Rengøring af luftindsugningsfilter Obs Apparatet kan rengøres manuelt eller med en filterren- seanordning.

2. Manuel rengøring af luftindsugningsfilter.

a Træk det snavsede luftindsugningsfilter nedad med filterpinden, bank det forsigtigt rent og ren- gør det med en fugtig klud eller rindende vand. Figur K b Montér luftindsugningsfilteret igen, når det er helt tørt. c Kontrollér, at filteret sidder korrekt.

3. Rengøring af luftindsugningsfilter med en filter-

renseanordning. Obs Der skal monteres et nyt luftindsugningsfilter i støvbe- holderen under filterrensningen. a Skub filterrenseanordningen på sugerørets studs, og træk luftindsugningsfilteret ud af appa- ratet ved hjælp af filterpinden.Dansk 43 b Skub det snavsede luftindsugningsfilter ind i fil- terrenseanordningen. c Indsæt et nyt luftindsugningsfilter i støvbeholde- ren. Figur L d Tænd for apparatet, og lad det køre med boost- funktion, mens du drejer sidedækslet. Figur M e Tag det rensede luftindsugningsfilter ud af filter- rensningsværktøjet, og sæt det i støvbeholderen igen, når du har fjernet det nye luftindsugningsfil- ter. f Kontrollér, at luftindsugningsfilteret sidder kor- rekt. Rengøring af støvbeholder og cyklonfilter Obs Støvbeholderen og cyklonfilteret kan rengøres med el- ler uden udtagning af støvbeholderen. Vi anbefaler at fjerne støvbeholderen fra apparatet for at lette rengøringen. Obs Før du renser støvbeholderen og cyklonfilteret, skal du tømme støvbeholderen, se kapitlet Afslutning af driften

2. Tryk på udløserknappen til støvbeholderen, og fjern

støvbeholderen fra det håndholdte apparat. Figur N a Tag cyklonfilteret ud af støvbeholderen ved at dreje det mod uret. b Tag cyklonfilteret ud af støvbeholderen og luft- indsugningsfilteret ud af cyklonfilteret. Figur O BEMÆRK Fare for kortslutning Der befinder sig kabler eller kontakter til strømforsynin- gen i støvbeholderen og cyklonfilteret. Sørg for, at kablerne eller kontakterne ikke bliver våde under rengøringen.

3. Rengør støvbeholderen og cyklonfilteret med en

blød børste eller en let fugtet klud. Figur P

4. Rengør luftindsugningsfilteret, se kapitlet Rengø-

ring af luftindsugningsfilter

5. Anbring den tørre støvbeholder og det tørre cyklon-

a Hold støvbeholderen skråt mod det håndholdte apparat, mens du holder oversiden mod det håndholdte apparats kroge. b Tryk støvbeholderen opad, indtil krogen på det håndholdte apparat griber ind i åbningen på støv- beholderen. c Støvbeholderen skal hørbart klikke på plads. Figur Q Rengøring af skumfilter til udsugningsluft/ udskiftning af skumfilter til udsugningsluft Obs Skumfilteret til udsugningsluft sikrer ren udsugningsluft. ● Rengør skumfilteret til udsugningsluft, hvis det er synligt snavset. ● Udskift skumfilteret til udsugningsluft, hvis det har synlige skader.

2. Rengøring af skumfilter til udsugningsluft.

a Tryk på begge udløserknapper i siden samtidigt, og tag dækslet med skumfilteret til udsugningsluft af. Figur R BEMÆRK Fare for kortslutning Der befinder sig kabler eller kontakter til strømforsynin- gen i dækslet på skumfilteret til udsugningsluften. Før du rengør med vand, skal du fjerne dækslet på skumfiltret til udsugningsluft, så kablerne eller kontak- terne ikke bliver våde.

3. Bank forsigtigt på skumfilteret til udsugningsluft, el-

ler hvis det er meget snavset: a træk dækslet på skumfilteret til udsugningsluft af b rengør skumfilteret til udsugningsluft under rin- dende vand. Gnid og børst ikke. BEMÆRK Sundhedsfare Skumfiltre til udsugningsluft, der sættes i apparatet, når de ikke er helt tørre, kan være grobund for sporer og skimmelsvamp. Sørg for, at skumfilteret til udsugningsluft er helt tørt, når det monteres. c Lad derefter skumfilteret til udsugningsluft tørre helt. d Fastgør dækslet på skumfilteret til udsugnings- luft. Figur S e Indfør det tørre skumfilter til udsugningsluft i ap- paratet, indtil det klikker på plads. f Tryk på dækslet i midten for at sikre, at dækslet sidder korrekt i apparatet. Figur U

4. Udskiftning af skumfilter til udsugningsluft.

a Tryk på begge udløserknapper i siden samtidigt, og tag skumfilteret til udsugningsluft ud. Figur R b Træk dækslet på skumfilteret til udsugningsluft af, og bortskaf det brugte filter. c Fastgør et nyt skumfilter til udsugningsluft på dækslet. Figur T d Indfør skumfilteret til udsugningsluft i apparatet, indtil det klikker på plads. e Tryk på dækslet i midten for at sikre, at dækslet sidder korrekt i apparatet. Figur U Rengøring af multifunktionsdyse

BEMÆRK Fare for kortslutning Multifunktionsbørsten indeholder elektriske komponen- ter. Du må ikke nedsænke multifunktionsbørsten i vand el- ler rengøre den med en fugtig klud.

3. Rengør multifunktionsbørsten.

a Løsn børsterulledækslet/-holderen med en mønt eller en anden genstand, og tag det/den af. Figur V b Tag børsterullen ud af børsteåbningen i pilens retning. Figur W c Fjern eventuel snavs med en børste. Om nød- vendigt kan børsterullen rengøres under rinden- de vand.44 Norsk Børsterullen skal være helt tør, inden den monte-res igen.d Rengør forsigtigt børsteåbningen med en klud el-ler en blød børste.Figur Xe Sæt børsterullen i børsteåbningen.f Lås børsterullen med en mønt eller en anden genstand.Figur Y Hjælp ved fejl Fejl skyldes ofte enkle årsager, som du selv kan afhjæl-pe ved hjælp af følgende oversigt. I tvivlstilfælde eller ved fejl, der ikke nævnes her, skal du kontakte den auto-riserede kundeservice.Maskinen starter ikkeBatteriet er tomt. Oplad batteriet.Batteriet er ikke sat korrekt i. Skub batteriet ind i holderen, til det klikker på plads.Batteriet er defekt. Udskift batteriet.Batteriet oplades ikkeLadestikket/netstikket er ikke tilsluttet korrekt. Tilslut ladestikket/netstikket korrekt. Stikkontakten er defekt. Kontrollér, om stikkontakten fungerer.Der anvendes en forkert oplader Kontrollér, om den rigtige oplader anvendes.Apparatet går i stå under drift, eller svag sugekraftBatteriet er overophedet. Afbryd arbejdet og vent, indtil batteritemperaturen er normal igen.Tilbehøret, indsugningsåbningen på støvbeholderen el-ler sugerørene er tilstoppet. Fjern tilstopningen med et egnet hjælpemiddel.Støvbeholderen er fuld. Tøm støvbeholderen.Filtrene er snavsede. Rengør filtrene, se kapitlet Pleje og vedligeholdel- se.Børsterullen er blokeret. Fjern blokeringer.Unormal motorstøjTilbehøret, indsugningsåbningen på støvbeholderen el-ler sugerørene er tilstoppet. Fjern tilstopningen med et egnet hjælpemiddel. Fjernelse / installation af batteriet BEMÆRK Hyppig fjernelse af batteriet Hyppig fjernelse kan beskadige batteriet. Fjern kun batteriet med henblik på vedligeholdelse og vedligeholdelsesarbejde, hvis enheden ikke bruges i lang tid, eller hvis enheden skal sendes til servicefor- mål. Udtagning af batteriet

1. Tryk på sikkerhedstasten.2. Tag batteriet ud af maskinen.Figur Z

• Isætning af batteriet BEMÆRK Snavsede kontakterSkader på apparat og batteriKontrollér batteriholderen og kontakterne for snavs in-den isætning, og rengør dem eventuelt. Obs Anvend kun batterier, der er helt opladt.1. Skub batteriet ind i holderen, til det går tydeligt i ind-greb.Figur AA Tekniske data Der tages forbehold for tekniske ændringer. Indhold Generelle merknader Les denne oversettelsen av den origina-le driftsveiledningen før apparatet tas i bruk første gang, og følg de vedlagte sikkerhetsanvisningene. Følg anvisningene.Oppbevar begge heftene til senere bruk eller for annen eier.Elektrisk tilslutningBatterispænding V 21,6Nominel effekt W 140Batteritype Li-IONOplader 26 V TEK *EUModel YLJXA-E260040Delnummer 9.769-119.0Nominel spænding ladeaggregat V 100 - Frekvens Hz 50 - 60Opladningstid ved fuldt afladet batterimin 390Beskyttelsesklasse IIEffektdata maskineBeholderindhold l 0,65Driftstid ved fuldt opladet batteri under normal driftmin 30Driftstid ved fuldt opladet batteri under maksimal driftmin 18Mål og vægtVægt (uden tilbehør) kg 1,55 Generelle merknader p. 44
• Forskriftsmessig bruk p. 45
• Miljøvern p. 45
• Tilbehør og reservedeler p. 45
• Garanti p. 45
• Leveringsomfang p. 45
• Beskrivelse av apparatet p. 45
• Montere veggbraketten p. 45
• Igangsetting p. 45
• Drift p. 46
• Bruk af tilbehør p. 46
• Transport p. 47
• Lagring p. 47
• Stell og vedlikehold p. 47
• Bistand ved feil p. 48
• Tekniske data Norsk 45 Forskriftsmessig bruk ● Apparatet skal kun brukes til private formål. ● Apparatet er kun ment for rengjøring av tørre over- flater ● Ikke-forskriftsmessig bruk inneholder: – Suging på mennesker, dyr, planter eller klær på kroppen. – Oppsuging av vann eller andre væsker. – Oppsuging av glødende aske, kull, sigaretter el- ler andre brennbare eller lett antennelige stoffer. – Bruk i nærheten av eksplosive eller meget brann- farlige stoffer. Miljøvern Materialet i emballasjen kan resirkuleres. Kvitt deg med emballasjen på miljøvennlig måte. Elektriske og elektroniske apparater inneholder verdifulle resirkulerbare materialer og ofte deler batterier, batteripakker eller olje. Disse kan utgjø- re en potensiell fare for helse og miljø ved feil bruk eller feil avfallsbehandling. Disse delene er imidler- tid nødvendige for korrekt drift av apparatet. Apparater merket med dette symbolet skal ikke kastes i hushold- ningsavfallet. Anvisninger om innhold (REACH) Aktuell informasjon om stoffene i innholdet finner du un- der: www.kaercher.com/REACH Tilbehør og reservedeler Bruk bare originalt tilbehør og originale reservedeler; de garanterer for en sikker og problemfri drift av apparatet. Informasjon om tilbehør og reservedeler finner du på www.kaercher.com. Garanti Vår ansvarlige salgsorganisasjon for det enkelte land har utgitt garantibetingelsene som gjelder i det aktuelle landet. Eventuelle feil på apparatet repareres gratis i ga- rantitiden dersom disse kan føres tilbake til material- el- ler produksjonsfeil. Ved behov for garantireparasjoner, vennligst henvend deg med kjøpskvitteringen til din for- handler eller nærmeste autoriserte kundeservice. (Se adresse på baksiden) Leveringsomfang Apparatets leveringsomfang er vist på emballasjen. Kontroller at innholdet i pakken er komplett når du pak- ker ut. Manglende tilbehør eller transportskader skal meldes til forhandleren. Beskrivelse av apparatet Avhengig av hvilken modell som er valgt, er det forskjel- ler i utstyret. Det konkrete utstyret er beskrevet på ap- paratemballasjen. Bilder, se grafikkside. Figur A 1 LED-kontrollampe batteri/feilmelding 2 Løseknapper for uttak av skumfilter 3 Deksel for skumfilter 4 Knapp for boost-funksjon (økt sugekraft) 5 Av/på-bryter med låsespak 6 Håndtak 7 Utskiftbart batteri 8 Løseknapp for batteri 9 Løseknapp for uttak av støvbeholder 10 Luftinntaksfilter 11 Deksel støvbeholder 12 Avtakbar støvbeholder 13 Låseknapp støvbeholder-deksel 14 Sugekontakt støvbeholder 15 Motorisert elektrisk børste med universalbørsterulle 16 Sugerør 17 Fugemunnstykke 18 2 i 1-kombinasjonsbørste 19 Veggbrakett 20 Lader 21 ** Luftinntaksfilter (2x) 22 ** Filterrengjøringsverktøy ** VC 4 Cordless Premium myHome Montere veggbraketten Leveringsomfanget inkluderer en veggbrakett samt skruer og plugger for ryddig oppbevaring av støvsuge- ren. Merknad Monter veggbraketten på et egnet sted med de medføl- gende skruene og pluggene. For trygg oppbevaring av apparatet plasseres under- kanten av veggbraketten 1,04 m fra gulvet. Figur E OBS Materielle skader ved feilaktig montering Feil montering kan skade både apparatet og gulvet ved fall. Bruk passende monteringsverktøy for veggmontering. Ved valg av festeelementer må det tas hensyn til vekten av apparatet og bæreevnen på monteringsstedet. 몇 ADVARSEL Fare for elektrisk støt og personskader Forsikre deg om at det ikke befinner seg elektriske ka- bler, vann- eller gassrør i veggen rundt monteringsom- rådet. Igangsetting Montere tilbehør Merknad Universalbørsten drives i tillegg med en egen, integrert motor og må derfor alltid kobles direkte til den håndhold- te enheten eller sugeslangen for strømforsyning. Alt annet tilbehør kan også brukes direkte med den håndholdte enheten eller med sugerøret for å øke rek- kevidden. Skyv sugerøret på sugekontakten på støvbeholde- ren til det smekker hørbart på plass. Trykk på løseknappen og ta av sugerøret fra suge- kontakten. Figur B Skyv gulvmunnstykket på sugerøret til det smekker hørbart på plass.46 Norsk Trykk på løseknappen og ta av gulvmunnstykket fra sugerøret. Figur C Tilbehør som f.eks. fugemunnstykket skyves på su- gekontakten på støvbeholderen eller sugerøret til det smekker hørbart på plass. Figur D Lade batteri Merknad Apparatet leveres uten oppladet batteri. Lad batteriet helt opp før første gangs bruk. Følg de vedlagte sikkerhetsinstruksene for batteristøv- sugere. p. 49

2. Koble laderen til en stikkontakt.

2. Fjern sugeslangen/tilbehøret.

myk børste eller en lett fuktet klut. Figur P

4. Skifte skumfilter.
