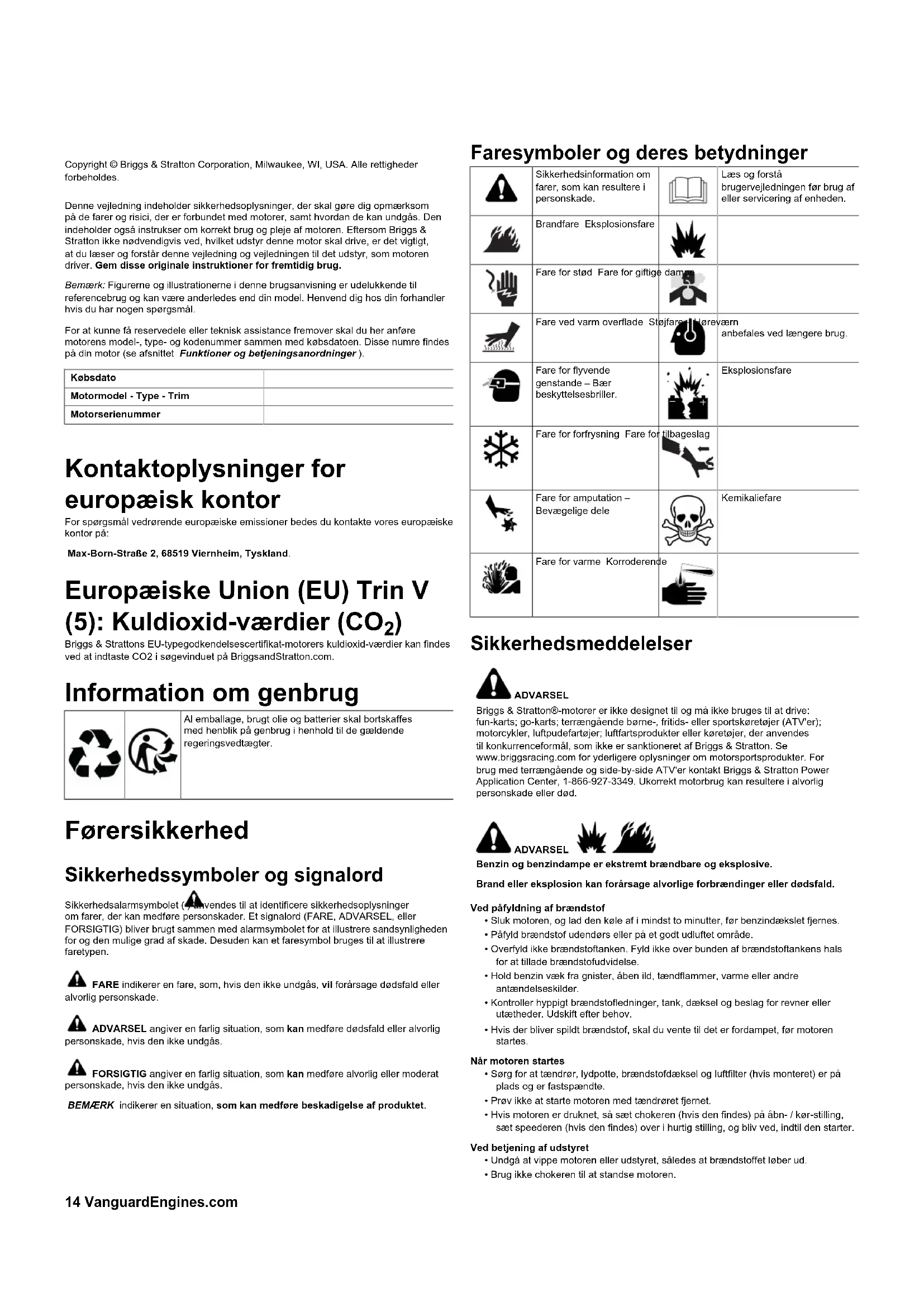

BRUGSANVISNING Park 740 PWX STIGA

Briggs & Strattons EU-typegodkendelsescertifikat-motorers kuldioxid-værdier kan findes ved at indtaste CO2 i søgevinduet på BriggsandStratton.com. Information om genbrug

Al emballage, brugt olie og batterier skal bortskaffes med henblik på genbrug i henhold til de gældende regeringsvedtægter. Førersikkerhed Sikkerhedssymboler og signalord Sikkerhedsalarmsymbolet ( ) anvendes til at identificere sikkerhedsoplysninger om farer, der kan medføre personskader. Et signalord (FARE, ADVARSEL, eller FORSIGTIG) bliver brugt sammen med alarmsymbolet for at illustrere sandsynligheden for og den mulige grad af skade. Desuden kan et faresymbol bruges til at illustrere faretypen. FARE indikerer en fare, som, hvis den ikke undgås, vil forårsage dødsfald eller alvorlig personskade. ADVARSEL angiver en farlig situation, som kan medføre dødsfald eller alvorlig personskade, hvis den ikke undgås. FORSIGTIG angiver en farlig situation, som kan medføre alvorlig eller moderat personskade, hvis den ikke undgås. BEMÆRKindikerer en situation,som kan medføre beskadigelse af produktet. Faresymboler og deres betydninger Sikkerhedsinformation om farer, som kan resultere i personskade. Læs og forstå brugervejledningen før brug af eller servicering af enheden. Brandfare Eksplosionsfare Fare for stød Fare for giftige dampe Fare ved varm overflade Støjfare – Høreværn anbefales ved længere brug. Fare for flyvende genstande – Bær beskyttelsesbriller. Eksplosionsfare Fare for forfrysning Fare for tilbageslag Fare for amputation – Bevægelige dele Kemikaliefare Fare for varme Korroderende Sikkerhedsmeddelelser ADVARSEL Briggs & Stratton®-motorer er ikke designet til og må ikke bruges til at drive: fun-karts; go-karts; terrængående børne-, fritids- eller sportskøretøjer (ATV'er); motorcykler, luftpudefartøjer; luftfartsprodukter eller køretøjer, der anvendes til konkurrenceformål, som ikke er sanktioneret af Briggs & Stratton. Se www.briggsracing.com for yderligere oplysninger om motorsportsprodukter. For brug med terrængående og side-by-side ATV'er kontakt Briggs & Stratton Power Application Center, 1-866-927-3349. Ukorrekt motorbrug kan resultere i alvorlig personskade eller død. ADVARSEL Benzin og benzindampe er ekstremt brændbare og eksplosive. Brand eller eksplosion kan forårsage alvorlige forbrændinger eller dødsfald. Ved påfyldning af brændstof

• Sluk motoren, og lad den køle af i mindst to minutter, før benzindækslet fjernes.

• Påfyld brændstof udendørs eller på et godt udluftet område.

• Overfyld ikke brændstoftanken. Fyld ikke over bunden af brændstoftankens hals for at tillade brændstofudvidelse.

• Hold benzin væk fra gnister, åben ild, tændflammer, varme eller andre antændelseskilder.

• Kontroller hyppigt brændstofledninger, tank, dæksel og beslag for revner eller utætheder. Udskift efter behov.

• Hvis der bliver spildt brændstof, skal du vente til det er fordampet, før motoren startes. Når motoren startes

• Sørg for at tændrør, lydpotte, brændstofdæksel og luftfilter (hvis monteret) er på plads og er fastspændte.

• Prøv ikke at starte motoren med tændrøret fjernet.

• Hvis motoren er druknet, så sæt chokeren (hvis den findes) på åbn- / kør-stilling, sæt speederen (hvis den findes) over i hurtig stilling, og bliv ved, indtil den starter. Ved betjening af udstyret

• Undgå at vippe motoren eller udstyret, således at brændstoffet løber ud.

• Brug ikke chokeren til at standse motoren.15

• Start aldrig motoren, og lad aldrig motoren køre med luftfilterenheden (hvis monteret) eller luftfiltret (hvis monteret) fjernet. Ved olieskift

• Hvis du tømmer olien fra oliepåfyldningsrøret i toppen, skal brændstoftanken være tom, da brændstoffet ellers kan løbe ud og resultere i brand eller eksplosion. Når enheden vippes ved vedligeholdelse

• Når der udføres vedligeholdelse, der kræver, at enheden vippes, skal brændstoftanken, hvis monteret på motoren, være tom, da brændstoffet ellers kan løbe ud og resultere i brand eller eksplosion. Under transport af udstyret

• Transport med TOM brændstoftank eller med brændstofventilen i stillingen CLOSED. Opbevaring af brændstof eller redskaber med brændstof i tanken

• Opbevares på afstand af fyr, ovne, vandvarmere eller andet udstyr, som kan have en tændflamme eller anden antændelseskilde, da de kan antænde benzindampe. ADVARSEL Start af motoren danner gnister. Gnister kan antænde brændbare luftarter i nærheden. Dette kan resultere i eksplosion og brand.

• Hvis der er en lækage af natur- eller flaskegas i området, må motoren ikke startes.

• Brug ikke startvæsker under tryk, da dampene er brændbare. ADVARSEL FARE FOR GIFTIGE GASSER. Motorudstødning indeholder kulilte, som er en giftig gas, der kan dræbe på få minutter. Du KAN HVERKEN se, lugte eller smage den. Selvom du ikke kan lugte udstødningsgasser, kan du stadigvæk være udsat for kulilteforgiftning. Hvis du begynder at få kvalme, føle dig svimmel eller svag, mens du bruger maskinen, skal du have frisk luft MED DET SAMME. Søg lægehjælp. Du kan være udsat for kulilteforgiftning.

• Betjen KUN denne maskine udendørs langt væk fra døre, vinduer og ventilatorer for at undgå, at kuliltegasser samler sig og evt. driver hen imod steder, hvor folk befinder sig.

• Installer batteridrevne kuliltealarmer eller strømtilsluttede alarmer med batterisupport i henhold til producentens vejledning. Røgalarmer kan ikke registrere kulilte.

• DU MÅ IKKE betjene denne maskine indendørs i hjem, garager, kældre, krybekældre, skure eller på andre delvist lukkede steder, også selvom du bruger ventilatorer eller har åbne døre og vinduer for at sikre ordentlig ventilation. Kulilte kan hurtigt akkumuleres på sådanne steder og kan vare ved i timevis, efter at maskinen er blevet afbrudt.

• Anbring ALTID denne maskine i vindretningen, og sørg for, at udstødningen peger væk fra steder, hvor der er folk til stede. ADVARSEL Hurtig tilbagetrækning af startsnoren (tilbageslag) vil bevirke, at din hånd og arm bliver trukket hurtigere mod motoren, end du kan kontrollere. Konsekvenserne kan være brækkede knogler, skrammer eller forstuvninger.

• Når du starter motoren, så træk langsomt i startsnoren, indtil der mærkes modstand, og træk så kraftigt for at undgå tilbageslag.

• Fjern alle ydre anordninger / belastninger på motoren, før du starter den.

• Direkte tilkoblede dele på udstyret f.eks. skæreknive, skovlhjul, remskiver, kædehjul osv. skal være forsvarligt monteret. ADVARSEL Roterende dele kan komme i kontakt med eller gribe hænder, fødder, hår, beklædning og smykker. Dette kan medføre, at legemsdele skæres af, eller at brugeren får alvorlige snitsår.

• Redskaber må kun anvendes med alle sikkerhedsafskærmninger på plads.

• Hold hænder og fødder i sikker afstand fra roterende dele.

• Bind langt hår op, og fjern smykker.

• Undgå at bære løstsiddende tøj, tøj med snore eller andre genstande, der kan sætte sig fast i de roterende dele. ADVARSEL Kørende motorer danner varme. Motordele, især lydpotte, bliver ekstremt varme. Alvorlige forbrændinger kan opstå ved kontakt. Brændbart affald såsom blade, græs, krat osv. kan blive antændt.

• Lad lydpotte, motorcylinder og køleribber køle af, før du rører ved dem.

• Fjern brændbart materiale fra området omkring lydpotten og cylinderen.

• Det er en overtrædelse af staten Californiens forskrifter om offentlige ressourcer, afsnit 4442 at bruge eller betjene motoren på ethvert skov-, krat- eller græsdækket område medmindre udstødningssystemet er forsynet med en korrekt vedligeholdt gnistfanger, som beskrevet i afsnit 4442. Andre stater eller forbundsområder kan have tilsvarende love. Kontakt en autoriseret fabrikant eller serviceforhandler angående anskaffelse af en gnistfanger, der er konstrueret til det udstødningssystem, der er monteret på den pågældende maskine. ADVARSEL Uplanlagte gnister kan resultere i brand eller elektrisk stød. Utilsigtet start kan resultere i indvikling, traumatisk amputation eller lemlæstelse. Brandfare Inden påbegyndelse af justeringer eller reparationer:

• Fjern tændrørskablet, og hold det på behørig afstand af tændrøret.

• Frakobl batteriet på den negative terminal (gælder kun motorer med elektrisk start).

• Brug kun passende værktøj.

• Brug en godkendt tændrørstester.

• Test ikke for gnister med tændrøret fjernet. Funktioner og betjeningsanordninger Motorens betjeningselementer Sammenlign illustrationen (figur: 1, 2, 3) med din motor for at lære placeringen af udstyr og betjeningselementer. A. Identifikation af motoren Model-, type- og kodenummer B. Tændrør C. Luftfilter D. Oliemålepind/oliepåfyldning E. Oliefilter (hvis monteret) F. Olieaftapningsprop G. Olietrykssensor H. Luftindsugningsgitter

J. Trækstarter (hvis monteret) K. Karburator L. Udstødningsmanifold M. Brændstofpumpe N. Brændstoffilter (hvis monteret) O. Oliekøler (hvis monteret)16 VanguardEngines.com P. Lydpotte (hvis monteret) Motorfaresymboler og deres betydninger Motorhastighed ‒ HURTIG Motorhastighed ‒ LANGSOM Motorhastighed ‒ STOP TÆND ‒ SLUK Motorstart ‒ choker LUKKET Motorstart ‒ choker ÅBEN Brændstofdæksel Brændstofhane ‒ ÅBEN Brændstofhane ‒ LUKKET Brændstofniveau ‒ maks. Undgå at overfylde Betjening Olieanbefalinger Oliekapacitet:Se afsnittetSpecifikationer. BEMÆRK Denne motor blev leveret af Briggs & Stratton uden olie. Producenter eller forhandlere af udstyret kan have fyldt olie på motoren. Inden du starter motoren første gang, skal du sørge for at kontrollere oliestanden og påfylde olie i overensstemmelse med vejledningerne i denne manual. Hvis du starter motoren uden olie, vil den blive beskadiget uden mulighed for at reparere den, og det er ikke omfattet af garantien. Vi anbefaler at bruge olie, der er certificeret af Briggs & Stratton

for at opnå den bedste ydeevne. Andre selvrensende olier af høj kvalitet er acceptable, hvis de er godkendt til SF-, SG-, SH-, SJ-service eller højere. Undlad at bruge specielle tilsætningsstoffer. Udendørstemperaturer er afgørende for den passende olieviskositet til motoren. Brug diagrammet til at vælge den bedste viskositet til det forventedeudendørstemperatur- interval. Motorer i det meste udstyr til udendørs brug kører godt med syntetisk olie 5W-30. Til udstyr, der bruges i varmere temperaturer, yder Vanguard

15W-50 syntetisk olie den bedste beskyttelse.

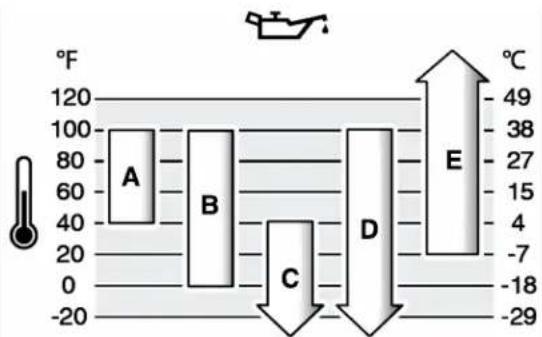

A SAE 30 -Under 40°F (4°C) vil brugen af SAE 30 gøre det svært at starte. B 10W-30 -Over 80°F (27°C) kan brugen af 10W-30 medføre forhøjet olieforbrug. Kontrollér oliestanden oftere. C 5W-30 D Syntetisk 5W-30

• Rengør oliepåfyldningsområdet for affald.

• Se afsnittet Specifikationer for oliekapacitet. BEMÆRK Denne motor blev leveret af Briggs & Stratton uden olie. Producenter eller forhandlere af udstyret kan have fyldt olie på motoren. Inden du starter motoren første gang, skal du sørge for at kontrollere oliestanden og påfylde olie i overensstemmelse med vejledningerne i denne manual. Hvis du starter motoren uden olie, vil den blive beskadiget uden mulighed for at reparere den, og det er ikke omfattet af garantien. Kontrollér oliestand

1. Fjern oliepinden (A, figur 4), og tør den med en ren klud.

2. Sæt oliepinden i, og spænd den (A, figur 4).

3. Træk oliepinden op, og kontrollér oliestanden. Du finder den korrekte oliestand

øverst på indikatoren for fuld (B, figur 4) på oliepinden. Påfyldning af olie

1. Hvis oliestanden er for lav, skal du langsomt påfylde olie i motoroliepåfyldningen

(C, figur 4). Undgå at overfylde. Vent et minut efter oliepåfyldningen, og kontrollér så oliestanden.

2. Sæt oliepinden på plads, og spænd den igen (A, figur 4).

Beskyttelsessystem for lav oliestand (hvis monteret) Nogle motorer er udstyret med en sensor for lav oliestand. Hvis oliestanden er lav, aktiverer sensoren enten et advarselslys eller standser motoren. Stands motoren, og følg disse trin, før du genstarter motoren.

• Hvis oliestanden er lav, så tilføj den korrekte mængde olie. Start motoren, og sørg for, at advarselslyset (hvis monteret) ikke er aktiveret.

• Hvis oliestanden ikke er lav, må du ikke starte motoren. Kontakt en autoriseret forhandler fra Briggs & Stratton for at få rettet olieproblemet. Anbefalet brændstof Brændstoffet skal opfylde disse krav:

• Benzin med op til 10 % etanol (gasohol) er acceptabelt. BEMÆRK Der må ikke bruges ikke-godkendt benzin, som for eksempel E85. Der må ikke blandes olie i benzin, og der må ikke foretages ændringer på motoren for at køre med alternative brændstoffer. Brug af ikke-godkendt brændstof resulterer i skader på motorkomponenterne, som ikke vil være dækket af garantien. For at beskytte brændstofsystemet mod dannelse af gummi kan en stabilisator iblandes brændstoffet. Se Opbevaring. Brændstoffer er forskellige. Såfremt du oplever start- eller driftsproblemer, så skift brændstof leverandør eller mærke. Motoren er certificeret til drift med benzin. Emissionskontrolsystemet for denne motor er EM (Engine Modifications). Højder Ved højder over 1.524 m (5.000 fod) er en minimum 85 oktan/85 AKI (89 RON) benzin acceptabel. Til karburatormotorer kræves justering ved anvendelse i store højder for at opretholde driften. Drift uden disse justeringer vil medføre en nedgang i ydelse, en stigning i brændstofforbrug og øget emissioner. Besøg en autoriseret forhandler Briggs & Stratton for at få oplysninger om højde tilpasning. Drift af en motor, der er justeret til store højder, kan ikke anbefales i højder under 762 m (2.500 fod). For motorer med elektronisk brændstofindsprøjtning (EFI), er det ikke nødvendigt at udføre justering ved anvendelse i store højder. Påfyld brændstof Se figur: 517 ADVARSEL Benzin og benzindampe er yderst brandfarlige og eksplosive. Brand eller eksplosion kan medføre alvorlige forbrændinger eller døden. Under påfyldning af brændstof

• Sluk motoren og lad den køle af i mindst 2 minutter, før benzindækslet fjernes.

• Påfyld brændstof udendørs eller på et godt udluftet område.

• Overfyld ikke brændstoftanken. For at give plads til udvidelse skal du undlade at fylde op over bunden af tankens brændstofkant.

• Hold benzin væk fra gnister, åben ild, tændflammer, varme eller andre antændelseskilder.

• Kontroller hyppigt brændstofledninger, tank, dæksel og beslag for revner eller lækage. Udskift efter behov.

• Hvis der bliver spildt brændstof, skal du vente til det er fordampet, før motoren startes.

1. Rengør brændstofdækslet for snavs og affaldsrester. Fjern brændstofsdækslet.

2. Påfyld brændstoftanken (A, figur 5) med brændstof. For at give plads til udvidelse,

undlad at fylde op over bunden af tankens brændstofkant (B).

3. Sæt dækslet tilbage på plads.

Start og stop motoren Se figur: 6 Start motoren ADVARSEL Benzin og benzindampe er ekstremt brændbare og eksplosive. Brand eller eksplosion kan forårsage alvorlige forbrændinger eller dødsfald. Når motoren startes

• Sørg for, at tændrør, lydpotte, brændstofdæksel og luftfilter (hvis monteret) er på plads og er fastspændte.

• Prøv ikke at starte motoren med tændrøret fjernet.

• Hvis motoren er druknet, så sæt chokeren (hvis den findes) på ÅBEN/KØR- position, sæt speederen (hvis den findes) over i HURTIG-position, og bliv ved, indtil den starter. ADVARSEL FARE FOR GIFTIGE GASSER. Motorudstødning indeholder kulilte, som er en giftig gas, der kan dræbe på få minutter. Du KAN HVERKEN se, lugte eller smage den. Selvom du ikke kan lugte udstødningsgasser, kan du stadigvæk være udsat for kulilteforgiftning. Hvis du begynder at føle dig utilpas, svimmel eller afkræftet under betjening af denne maskine, skal du stoppe den og sørge for at få frisk luft OMGÅENDE. Søg lægehjælp. Du kan være udsat for kulilteforgiftning.

• Betjen KUN denne maskine udendørs langt væk fra døre, vinduer og ventilatorer for at undgå, at kuliltegasser samler sig og evt. driver hen imod steder, hvor folk befinder sig.

• Installer batteridrevne kuliltealarmer eller strømtilsluttede alarmer med reservebatteri i henhold til producentens vejledning. Røgalarmer kan ikke registrere kulilte.

• DU MÅ IKKE betjene denne maskine indendørs i hjem, garager, kældre, krybekældre, skure eller på andre delvist lukkede steder, også selvom du bruger ventilatorer eller har åbne døre og vinduer for at sikre ordentlig ventilation. Kulilte kan hurtigt akkumuleres på sådanne steder og kan blive hængende i timevis, selv efter at maskinen er blevet afbrudt.

• Anbring ALTID denne maskine i vindretningen, og sørg for, at udstødningen peger væk fra steder, hvor der er folk til stede. BEMÆRK Denne motor blev leveret af Briggs & Stratton uden olie. Inden du starter motoren, skal du sørge for at påfylde olie i overensstemmelse med anvisningerne i denne manual. Hvis du starter motoren uden olie, vil den blive beskadiget uden mulighed for at reparere den, og det er ikke omfattet af garantien. Identificér startsystemet Før du starter motoren, skal du identificere den type startsystem , som befinder sig på din motor. Din motor vil have en af følgende typer.

• Elektronisk brændstofstyringssystem (EFM): Dette er udstyret med en elektronisk kontrolenhed, som overvåger motoren og temperaturforholdene. Den har ikke en manuel choker eller tipper.

• Chokersystem: Denne leveres med en choker, som kan bruges til at starte i koldt vejr. Nogle modeller har en separat chokerregulering, mens andre har en kombination af choker- og gasregulering. Denne type har ikke en tipper. For at starte din motor skal du følge de anvisninger, der gælder for din type startsystem. Bemærk:Udstyret kan have fjernbetjening. Se udstyrsmanualen for placering og betjening af fjernbetjeningen. Electronic Fuel Management-system

1. Kontroller motoroliestanden. Se Kontrollér oliestand afsnittet.

2. Sørg for, at udstyrets kørselsbetjeningsanordninger, hvis monteret, er frakoblet.

3. Flyt brændstofhanen (A, figur 6), hvis monteret, til positionen ÅBEN.

4. Tryk på stopkontakten (F, figur 6), hvis monteret, til positionen TIL.

5. Flyt gashåndtaget (B, figur 6), hvis monteret, til positionen HURTIG. Betjen

motoren i HURTIG position.

6. Trækstart, hvis udstyret med tændingskontakt: Drej tændingskontakten (D,

figur 6) til positionen TIL.

7. Genstart, hvis monteret: Tag fat om startsnorens håndtag med et fast greb (E,

figur 6). Træk langsomt i startsnorens håndtag, indtil der mærkes modstand, og træk så kraftigt til. ADVARSEL Hurtig tilbagetrækning af startsnoren (tilbageslag) vil bevirke, at din hånd og arm bliver trukket hurtigere mod motoren, end du kan kontrollere. Konsekvenserne kan være brækkede knogler, skrammer eller forstuvninger. Når du starter motoren, så træk langsomt i startsnoren indtil der mærkes modstand, og træk så kraftigt for at undgå tilbageslag.

8. Elstarter, hvis monteret: Drej elstartkontakten (D, figur 6) til positionen TIL eller

START. BEMÆRK Starterens levetid kan forlænges ved at bruge korte startcyklusser (maks. fem sekunder). Vent ét minut mellem startcyklusserne. Bemærk:Hvis motoren ikke starter efter gentagne forsøg, skal du kontakte din lokale forhandler eller gå til URL eller ringe til tlf. (i USA). Chokersystemet

1. Kontroller motoroliestanden. Se Kontrollér oliestand afsnittet.

2. Sørg for, at udstyrets kørselsbetjeningsanordninger, hvis monteret, er frakoblet.

3. Flyt brændstofhanen (A, figur 6), hvis monteret, til positionen ÅBEN.

4. Tryk på stopkontakten (F, figur 6), hvis monteret, til positionen TIL.

5. Flyt gashåndtaget (B, figur 6), hvis monteret, til positionen HURTIG. Betjen

til positionen LUKKET. Bemærk:Det er normalt ikke nødvendigt at bruge choker, når man genstarter en varm motor.

7. Trækstart, hvis udstyret med tændingskontakt: Drej tændingskontakten (D,

figur 6) til positionen TIL.

8. Genstart, hvis monteret: Tag fat om startsnorens håndtag med et fast greb (E,

figur 6). Træk langsomt i startsnorens håndtag, indtil der mærkes modstand, og træk så kraftigt til. ADVARSEL Hurtig tilbagetrækning af startsnoren (tilbageslag) vil bevirke, at din hånd og arm bliver trukket hurtigere mod motoren, end du kan kontrollere. Konsekvenserne kan være brækkede knogler, skrammer eller forstuvninger. Når du starter motoren, så træk langsomt i startsnoren indtil der mærkes modstand, og træk så kraftigt for at undgå tilbageslag.

9. Elstarter, hvis monteret: Drej elstartkontakten (D, figur 6) til positionen TIL eller

START. BEMÆRK Starterens levetid kan forlænges ved at bruge korte startcyklusser (maks. fem sekunder). Vent ét minut mellem startcyklusserne.

10. Når motoren bliver varm, flyt da chokerregulatoren (C, figur 6) til positionen ÅBEN.

Bemærk:Hvis motoren ikke starter efter gentagne forsøg, skal du kontakte din lokale forhandler eller gå til URL eller ringe til tlf. (i USA).18 VanguardEngines.com Stop motoren ADVARSEL Benzin og benzindampe er yderst brandfarlige og eksplosive. Brand eller eksplosion kan medføre alvorlige forbrændinger eller døden.

• Brug ikke chokeren, hvis monteret, til at stoppe motoren.

1. Stopkontakt, hvis monteret: Flyt stopkontakten (F, figur 6) til positionen FRA.

Stopkontakt, hvis monteret: Indstil gasregulatoren til stillingen LANGSOM, og drej tændingskontakten (D, figur 6) til positionen FRA. Tag nøglen ud, og opbevar den på et sikkert sted uden for børns rækkevidde.

2. Efter motoren standser, drej brændstofhanen (A, figur 6), hvis monteret, til

positionen LUKKET. Vedligeholdelse BEMÆRK Hvis græsslåmaskinen hældes under vedligeholdelse, skal brændstoffet udtømmes og tændrørssiden skal vende op. Hvis brændstoftanken ikke er tom og hvis motoren bliver hældet i en anden retning, kan det være svært at starte motoren pga. olie eller brændstof forurener luftfilteret og/eller tændrøret. ADVARSEL Når der udføres vedligeholdelse, der kræver, at enheden vippes, skal brændstoftanken være tom, da brændstoffet ellers kan løbe ud og resultere i brand eller eksplosion. Vi anbefaler, at du kontakter en autoriseret serviceforhandler fra Briggs & Stratton vedrørende al vedligeholdelse og service af motoren og motordele. BEMÆRK Alle dele i denne motor skal være korrekt placeret for at give korrekt funktion. ADVARSEL Gnister, som frembringes ved et uheld, kan medføre brand eller stød. Uplanlagt start kan resultere i indvikling, traumatisk amputation eller lemlæstelse. Brandfare Inden påbegyndelse af justeringer eller reparationer:

• Fjern tændrørskablet og hold det på behørig afstand af tændrøret.

• Tag minuskablet af batteriet, hvis motoren er udstyret med el-starter.

• Brug passende redskaber.

• FORETAG ALDRIG ændring af regulatorfjederen, forbindelser eller andre dele for at øge motorens omdrejningstal.

• Reservedelene skal have samme udformning og de skal placeres på præcist samme måde som de originale dele. Andre reservedele vil ikke give den samme ydelsesgrad, kan ødelægge maskinen og resultere i personskade.

• Slå aldrig på svinghjulet med en hammer eller en hård genstand, da dette kan få svinghjulet til at splintres under drift. Under test af gnister:

• Brug en godkend tændrørstester.

• Test ikke for gnist med tændrøret fjernet. Udførelse af udledningskontrol Vedligeholdelse, udskiftning eller reparation af udledningskontrolenheder og systemer kan udføres af et ikke autoriseret værksted eller af en enkeltperson. For at få udført udledningskontrolservice "uden beregning" skal arbejdet imidlertid udføres af en autoriseret forhandler. Se erklæringer om udledningskontrol. Vedligeholdelsesskema Hver 8. time eller dagligt

• Kontrollér motorens oliestand

• Rengør området omkring lydpotte og styring For hver 25 driftstimer eller én gang årligt

Rengør luftfiltret For hver 100 driftstimer eller én gang årligt

Rengør eller udskift luftfiltret

Rengør forfilteret (hvis monteret)

• Servicer udstødningssystemet Efter hver 250 timer

• Kontroller ventilspillerum. Juster efter behov. For hver 400 driftstimer eller én gang årligt

• Udskift brændstoffilter

Servicer kølesystemet

• Start aldrig motoren, hvis batterikablerne er løse.

• Drej nøglen til positionen FRA, før du frakobler, fjerner og/eller monterer batteriet.

• Start aldrig motoren ved hjælp af en batterioplader.

• Frakobl aldrig batterikablerne, mens motoren kører.

• Når du tilslutter batterikablerne, skal du først tilslutte pluskablet (+), og derefter minuskablet (-) til batteriet.

• Når batteriet oplades, skal du dreje tændingskontakten til positionen FRA og frakoble minuskablet (-) fra batteriet.

• Sprøjt ikke vand direkte på den elektroniske styreenhed. Karburator og motorhastighed Foretag aldrig justering af karburator og motorhastighed. Karburatoren er fabriksindstillet til at virke effektivt under de fleste omstændigheder. Undlad at røre ved regulatorfjederen, forbindelser eller andre dele der er med til at øge motorens hastighed. Hvis der er behov for justering, så kontakt en autoriseret serviceforhandler fra Briggs & Stratton for service. BEMÆRK Denne udstyrsfabrikant specificerer maks. hastighed for motoren, som er installeret på udstyret. Overskrid ikke denne hastighed. Hvis du ikke er sikker på, hvad maks. hastigheden er på udstyret, eller hvilken motorhastighed, der er indstillet fra fabrikken af, så kontakt en autoriseret serviceforhandler fra Briggs & Stratton for hjælp. For sikker og korrekt brug af udstyret, skal motorhastigheden kun justeres af en uddannet servicetekniker. Servicer tændrør Se figur: 7 Kontroller afstanden (A, figur 7) med en afstandsmåler (B). Om nødvendigt genindstil afstanden. Monter og fastspænd tændrøret til det anbefalede moment. Mht. afstandsindstilling og moment, se afsnittet Specifikationer . Bemærk:Nogle steder kræver lokal lovgivning anvendelse af et modstands tændrør for at undertrykke tændingssignaler. Hvis motoren oprindeligt var udstyret med et modstands tændrør, så brug den samme type når du udskifter. Servicering af udstødningssystem ADVARSEL Kørende motorer danner varme. Motordele, især lydpotten, bliver ekstremt varme. Kontakt med varme dele kan forårsage alvorlige forbrændinger. Der kan gå ild i brændbart affald, som f.eks. blade, græs og grene.

• Lad lydpotte, motorcylinder og køleribber køle af, før du rører ved dem.

• Fjern brændbart materiale fra området omkring lydpotten og cylinderen.19

• Det er en overtrædelse af staten Californiens offentlige ressource forskrifter, afsnit 4442 at bruge eller betjene motoren på ethvert skov-, krat- eller græsdækket område medmindre udstødningssystemet er forsynet med en korrekt vedligeholdt gnistfanger, som beskrevet i afsnit 4442. Andre stater eller forbundsområder kan have tilsvarende love. Kontakt en autoriseret serviceforhandler angående anskaffelse af en gnistfanger, der er konstrueret til det udstødningssystem, der er monteret på den pågældende maskine. Fjern brændbart materiale fra området omkring lydpotten og cylinderen. Kontrollér lydpotten for revner, korrosion eller andre skader. Fjern gnistaflederen, hvis den er monteret, og kontrollér den for skader eller karbonblokering. Hvis der er skade, skal der monteres reservedele, før brug. ADVARSEL Reservedelene skal have samme udformning og de skal placeres på præcist samme måde som de originale dele. Andre reservedele vil ikke give den samme ydelsesgrad, kan ødelægge maskinen og resultere i personskade. Skift motorolie Se figur: 8, 9, 10 Brugt olie er et farligt affaldsprodukt og skal bortskaffes på passende måde. Undgå at bortkaste sammen med husholdningsaffald. Undersøg med de lokale myndigheder, servicecenter eller forhandler hvordan man kan komme af med det på en genbrugsstation. Aftapning af olie

1. Med motoren standset, men stadig varm, trækkes ledningen til tændrøret ud (D,

figur 8) og holdes væk fra tændrøret/-rørene (E).

4. Monter og spænd olieaftapningsproppen (F, figur 10), efter at olien er tappet af.

Skift oliefilter, hvis monteret Nogle modeller er udstyret med et oliefilter. Udskiftningsintervallerne fremgår af vedligeholdelsesskemaet.

1. Tap olien af motoren. Se afsnittet Aftapning af olie .

5. Påfyld olie. Se afsnittet Påfyldning af olie .

6. Start og stop motoren. Kontroller for olielækager, mens motoren bliver varm.

• Rengør oliepåfyldningområdet for affaldsrester.

• Se Specifikationsafsnittet mht. oliekapacitet.

1. Fjern oliepinden (A, figur 9) ud, og tør den af med en ren klud.

3. Sæt oliepinden i, og spænd den (A, figur 9).

4. Træk oliepinden op, og kontroller oliestanden. Du finder den korrekte oliestand

øverst på indikatoren for fuld (B, figur 9) på oliepinden.

5. Sæt oliepinden på plads, og spænd den igen (A, figur 9).

6. Tilslut ledningen/ledningerne til tændrøret/-rørene (D, figur 8) til tændrøret/-rørene

(E). Servicer luftfilter Se figur: 11 ADVARSEL Benzin og benzindampe er yderst brandfarlige og eksplosive. Brand eller eksplosion kan medføre alvorlige forbrændinger eller døden.

• Start aldrig motoren eller lad den køre uden luftrensningsmontagen (om nødvendigt) eller uden luftfilteret (om nødvendigt). BEMÆRK Undlad at bruge komprimeret luft eller rengøringsmidler til rengøring af filteret. Komprimeret luft kan beskadige filteret og rengøringsmidler vil opløse filteret. Se vedligeholdelsesoversigten for servicekrav. Forskellige modeller anvender enten skum- eller papirfilter. Nogle modeller er også udstyrede med et forfilter der kan vaskes og genbruges. Sammenlign illustrationerne i denne manual med den type, der er installeret på din motor, og servicer i overensstemmelse hermed.

forsigtigt (C, figur 11) fra luftfilterets base (D).

4. Afmonter luftfilteret (E, figur 11).

5. For at løsne rester bankes filteret forsigtigt mod en hård overflade. Hvis filteret er

meget snavset bør det udskiftes med et nyt.

Lad forfilteret lufttørre grundigt. Smør ikke oile på forfilteret.

10. Monter dækslet (B, figur 11), og fastgør det med monteringsanordning(er) (A).

Servicér brændstofsystemet Se figur: 12 ADVARSEL Benzin og benzindampe er ekstremt brændbare og eksplosive. Brand eller eksplosion kan forårsage alvorlige forbrændinger eller dødsfald.

• Hold benzin væk fra gnister, åben ild, tændflammer, varme eller andre antændelseskilder.

• Kontroller hyppigt brændstofledninger, tank, dæksel og beslag for revner eller lækage. Udskift efter behov.

• Før rengøring eller udskiftning af brændstof filteret skal du aftappe eller lukke brændstoftanken eller dens hane.

• Hvis der bliver spildt brændstof, skal du vente til det er fordampet, før motoren startes.

• Udskiftningsdele skal være af samme type som originaldelene og skal monteres samme sted. Brændstoffilter, hvis monteret

1. Før udskiftning af brændstoffilteret (A, figur 12), hvis monteret, skal du tømme

tanken eller lukke for brændstofhanen. Ellers kan brændstoffet sive ud og forårsage brand eller en eksplosion.

2. Brug en bidetang til at klemme skruerne (B, figur 12) på spændbøjlerne (C),

og skyd derefter spændbøjlerne væk fra brændstoffilteret (A). Drej og træk brændstofslangerne (D) af brændstoffilteret.

3. Tjek brændstofslangerne (D, figur 12) for revner eller utætheder. Udskift efter

4. Udskiftning af brændstoffilter (A, figur 12) med et originalt udskiftningsfilter.

5. Fastgør brændstofslangerne (D, figur 12) med klemmerne (C) som vist.

Servicering af kølesystem ADVARSEL Kørende motorer danner varme. Motordele, især lydpotten, bliver ekstremt varme. Kontakt med varme dele kan forårsage alvorlige forbrændinger. Der kan gå ild i brændbart affald, som f.eks. blade, græs og grene.

• Lad lydpotte, motorcylinder og køleribber køle af, før du rører ved dem.

• Fjern brændbart materiale fra området omkring lydpotten og cylinderen. BEMÆRK Brug ikke vand til at rengøre motoren Vand kan forurene brændstofsystemet Brug i stedet en børste eller en tør klud til at rengøre motoren. Dette er en luftkølet motor. Dette er en luftkølet motor. Snavs og rester kan begrænse luftstrømmen og resultere i overhedning af motoren med forringet ydelse og reduceret levetid af motoren til følge.20 VanguardEngines.com

1. Anvend en børste eller en tør klud til at fjerne snavs fra luftindsugningsområdet.

2. Sørg for, at forbindelseskabler, fjedre og betjeningsgreb er rene

3. Ë Hold området omkring og bag ved lyddæmperen fri for græs eller snavs for at

undgå antænding af dette

4. Kontrollér, at oliekølerribberne, hvis monteret, er fri for snavs og affald.

Med tiden kan der samle sig snavs i cylinderens køleribber, hvilket kan medføre overophedning af motoren Dette snavs kan ikke ses uden delvist at adskille motoren Få en autoriseret serviceforhandler fra Briggs & Stratton til at inspicere og rengøre luftkølesystemet som anbefalet i Vedligholdelsesoversigten . Opbevaring ADVARSEL Benzin og benzindampe er ekstremt brændbare og eksplosive. Brand eller eksplosion kan forårsage alvorlige forbrændinger eller dødsfald. Opbevaring af brændstof eller udstyr med brændstof i tanken

• Opbevares på afstand af fyr, ovne, vandvarmere eller andet udstyr, som kan have en tændflamme eller anden antændelseskilde, da de kan antænde benzindampe. Brændstofsystem Se figur:13 Opbevar motoren plant (almindelig driftsposition). Fyld brændstoftanken (A, figur13) med brændstof. Fyld ikke over brændstoftankens hals (B), for at brændstoffet kan ekspandere. Brændstof kan blive forældet, når det opbevares i en opbevaringsbeholder i over 30 dage. Hver gang du fylder beholderen med brændstof, skal du tilføjebrændstofstabilisatortil brændstoffet i overensstemmelse med producentens instruktioner. Det holder brændstoffet frisk og formindsker antallet af brændstofrelaterede problemer eller forurening i brændstofsystemet. Det er ikke nødvendigt af tømme motoren for brændstof, nårbrændstofstabilisatorentilføjes i henhold til instruktionerne. Tænd motoren i to minutter (”ON”) før opbevaring for at føre brændstoffet og stabilisatoren gennem brændstofsystemet. Hvis benzinen i motoren ikke er blevet behandlet med en brændstofstabilisator, skal den udtømmes i en godkendt beholder. Lad motoren køre, indtil der ikke er mere brændstof tilbage. Brugen af en brændstofstabilisator i opbevaringsbeholderen anbefales for at holde brændstoffet frisk. Motorolie Skift motorolien, mens motoren stadig er varm. Se afsnittet Skift motorolie . Fejlfinding Hvis du har brug for hjælp, skal du kontakte din lokale forhandler eller gå til VanguardEngines.com eller ringe til 1-800-999-9333 (i USA). Specifikationer Model:290000,300000 Slagvolumen 29.23ci (479cc) Boring 2.677in (68mm) Slaglængde 2.598in (66mm) Oliekapacitet 46 - 48oz (1,36 - 1,42L) Tændrørsgab .030in (,76mm) Tilspændingsmoment for tændrør 180lb-in (20Nm) Rotorelektrodeafstand .008 - .012in (,20 - ,30mm) Ventilspillerum (indsugning) .004 - .006in (,10 - ,15mm) Udstødningsventil Frirum .004 - .006in (,10 - ,15mm) Model:350000 Slagvolumen 34.78ci (570cc) Boring 2.835in (72mm) Slaglængde 2.756in (70mm) Oliekapacitet 46 - 48oz (1,36 - 1,42L) Model:350000 Tændrørsgab .030in (,76mm) Tilspændingsmoment for tændrør 180lb-in (20Nm) Rotorelektrodeafstand .008 - .012in (,20 - ,30mm) Ventilspillerum (indsugning) .004 - .006in (,10 - ,15mm) Udstødningsventil Frirum .004 - .006in (,10 - ,15mm) Model:380000 Slagvolumen 38.26ci (627cc) Boring 2.972in (75,5mm) Slaglængde 2.756in (70mm) Oliekapacitet 46 - 48oz (1,36 - 1,42L) Tændrørsgab .030in (,76mm) Tilspændingsmoment for tændrør 180lb-in (20Nm) Rotorelektrodeafstand .008 - .012in (,20 - ,30mm) Ventilspillerum (indsugning) .004 - .006in (,10 - ,15mm) Udstødningsventil Frirum .004 - .006in (,10 - ,15mm) Motoreffekten falder med 3,5 % for hver 300 m over havets overflade og med 1 % for hver 5,6 ºC over 25 ºC. Motoren kan køre tilfredsstillende ved en hældning på op til 15°. Yderligere oplysninger om grænseværdierne for drift på hældninger findes i redskabets betjeningsvejledning. Reservedele - Model:290000,300000,350000,380000 Reservedel Delnummer Luftfilter (undtagen Model 358700, 380000) 394018 Luftfilter (modeller 358700, 380000) 692519 Luftfilter Forfilter (undtagen model 358700, 380000) 272490 Luftfilter Forfilter (model 358700, 380000) 692520 Olie - SAE 30 100028 Oliefilter 842921 Brændstoffilter - med brændstoftank 808116 Brændstoffilter - med brændstofpumpe 691035 Brændstoffilter - uden brændstofpumpe 298090 Tændrørsmodstand 491055 Long Life Platinum tændrør 696202, 5066 Tændrørsnøgle 19374 Gnisttester 19368 Vi anbefaler, at du kontakter en autoriseret Briggs & Stratton forhandler vedrørende al vedligeholdelse og service af motoren og motordele. Effektangivelse: Bruttoeffekten for hver enkelt benzinmotormodel er afmærket i henhold til SAE-kode J1940 (Society of Automotive Engineers) - procedure til angivelse af effekt og moment for små motorer - og angivet i henhold til SAE J1995. Momentværdier afledes ved 2600 o./min. for motorer med “rpm” på mærkaten, og 3060 o./min for alle andre. Hestekræftværdier afledes ved 3600 o./min. Bruttoeffektkurverne kan ses på www.BRIGGSandSTRATTON.com. Nettoeffektværdier bliver målt med udstødnings- og luftfilter monteret, hvorimod bruttoeffektværdier bliver målt uden disse anordninger. Bruttomotoreffekten vil være højere end den faktiske nettomotoreffekt, som påvirkes bl.a. af lokale driftsforhold og variationer fra motor til motor. I betragtning af de mange forskellige produkter, motorerne anvendes i, yder benzinmotoren måske ikke den nominelle bruttoeffekt, når den anvendes på et givent motorredskab. Denne forskel skyldes en lang række forskellige faktorer, som blandt andet kan omfatte forskelle i motorkomponenter (luftfilter, udstødning, opladning, køling, karburator, brændstofpumpe osv.), anvendelsesbegrænsninger, lokale driftsforhold (temperatur, luftfugtighed, højde over havet) og variationer fra motor til motor. Som følge af produktions- og kapacitetsbegrænsninger forbeholder Briggs & Stratton sig ret til at udskifte motoren i denne serie med en motor med højere nomineret effekt. Garanti Briggs & Stratton – Motorgaranti Gældende fra januar 2019 Begrænset garanti21 Briggs & Stratton garanterer, at i løbet af garantiperioden, der er angivet nedenfor, vil vi reparere eller udskifte enhver del, der er defekt i materiale eller håndværk eller begge dele, uden beregning. Transportomkostninger i forbindelse med et produkt, som indleveres til reparation eller udskiftning under denne garanti, afholdes af køberen. Denne garanti er gyldig inden for tidsperioderne og underlagt nedenstående betingelser. Find den nærmeste autoriserede serviceforhandler på kortet over forhandlere på BRIGGSandSTRATTON.COM i forbindelse med service under garantien. Køberen skal kontakte den autoriserede serviceforhandler og derefter stille produktet til rådighed for den autoriserede serviceforhandler med henblik på inspektion og afprøvning. Der ydes ikke nogen anden udtrykkelig garanti. Underforståede garantier, inklusive garantier for salgbarhed og egnethed til et bestemt formål, er begrænset til garantiperioden, der er angivet nedenfor, eller i den udstrækning loven tillader.Erstatningsansvar for tilfældige eller følgetab er udelukket så vidt som udelukkelse er tilladt ved lov. Visse stater eller lande tillader ikke begrænsninger på, hvor lang tid en underforstået garanti varer, og visse stater eller lande tillader ikke udelukkelse eller begrænsning af tilfældig skade eller følgeskade, så ovenstående begrænsning og udelukkelse er måske ikke gældende for dig. Denne garanti giver dig specifikke juridiske rettigheder, og du kan endvidere have andre rettigheder, som kan variere fra land til land

Forbrugeranvendelse - 36 måneder Erhvervsmæssig anvendelse - 36 måneder XR-serien Forbrugeranvendelse - 24 måneder Erhvervsmæssig anvendelse - 24 måneder Alle andre motorer med Dura-Bore™ støbejernsboring Forbrugeranvendelse - 24 måneder Erhvervsmæssig anvendelse - 12 måneder Alle andre motorer Forbrugeranvendelse - 24 måneder Erhvervsmæssig anvendelse - 3 måneder

Dette er vores vilkår for standardgaranti, men der kan lejlighedsvist være ekstra garantidækning, der ikke var fastslået på tidspunktet for offentliggørelsen. Hvis du ønsker en liste over gældende garantivilkår for din motor, så gå til BRIGGSandSTRATTON.com, eller kontakt din autoriserede Briggs & Stratton- serviceforhandler.

Der er ikke garanti på motorer på udstyr, der bruges til primæreffekt i stedet for et hjælperedskab; standbygeneratorer, der anvendes til kommercielle formål, hjælpekøretøjer, der overstiger 25mph, eller motorer, der bruges til konkurrencemæssige motorløb eller på kommercielle eller lejebaserede baner.

Vanguard installeret på standbygeneratorer: 24 måneders forbrugeranvendelse, ingen garanti for erhvervsmæssig anvendelse. Kommerciel serie med fremstillingsdato før juli 2017: 24 måneder ved privat anvendelse, 24 måneder ved erhvervsmæssig anvendelse.

I Australien - Vores produkter sælges med en garanti, der ikke kan bortfalde i henhold til den australske forbrugerlovgivning. Du er berettiget til en erstatning eller refusion i tilfælde af en væsentlig defekt eller til kompensation for ethvert forudseeligt tab eller skade. Du er derudover berettiget til at få dine varer repareret eller erstattet, hvis varerne ikke lever op til kvaliteten, og manglen ikke er i forbindelse med en væsentlig defekt. I forbindelse med service under garantien findes den nærmeste autoriserede serviceforhandler på kortet over forhandlere på BRIGGSandSTRATTON.COM, ved at ringe til 1300 274 447 eller ved at sende en e-mail eller skrive til salesenquires@briggsandstratton.com.au, Briggs & Stratton Australia Pty Ltd, 1 Moorebank Avenue, Moorebank, NSW, Australia, 2170. Garantiperioden starter på købsdatoen for den første almindelige eller erhvervsmæssige bruger. “Privat brug” betyder brug i personlig beboelseshusholdning af en detailkunde. “Erhvervsmæssig brug” betyder al anden form for brug, inklusive erhvervsmæssigt, indkomstdannende eller lejebaseret formål. Når en motor har været anvendt erhvervsmæssigt, skal den herefter anses for at være en motor til erhvervsbrug i henhold til denne garanti. Gem dit købsbevis. Hvis du ikke kan fremvise bevis for den oprindelige købsdato på det tidspunkt, hvor du anmoder om garantiservice, vil produktets produktionsdato blive brugt som grundlag for garantien. Det er ikke nødvendigt at registrere dit produkt for at opnå garanti på Briggs & Stratton-produkter. Om garantien Denne garanti dækker alene motor-relaterede materiale- og/eller fremstillingsfejl og ikke udskiftning eller tilbagebetaling for det redskab, hvorpå motoren måtte være monteret. Rutinemæssig vedligeholdelse, optuninger, justeringer eller normal slitage dækkes ikke under denne garanti. På samme måde gælder denne garanti heller ikke, hvis motoren er ændret eller modificeret, eller hvis motorens serienummer er ødelagt eller fjernet. Denne garanti dækker ikke motorskade eller driftsproblemer som følge af:

1. Brug af dele, der ikke er originale dele fra Briggs & Stratton

2. Betjening af motoren med utilstrækkelig, forurenet eller forkert type olie

3. Brug af forurenet eller gammel olie, benzin med mere end 10% etanol eller brug

af alternative brændstoffer som petroleumsvæske eller naturgas på motorer, der ikke oprindeligt er udviklet/fremstillet af Briggs & Stratton til at fungere med sådanne brændstoffer

4. Snavs, der er trængt ind i motoren på grund af utilstrækkelig vedligeholdelse af

luftrensesystemet eller genmontering

5. Stød mod et objekt med skærebladet i en roterende plæneklipper, løse eller forkert

installerede bladadaptere, rotorer eller andet udstyr koblet på krumtapakslen eller for høj V-remspænding

6. Tilhørende dele eller tilbehør som koblinger, transmissioner, udstyrskontroller osv.,

som ikke leveres af Briggs & Stratton

7. Overophedning på grund af græsslåning, snavs og affald eller gnaverreder,

der tilstopper kølefinnerne eller svinghjulsområdet eller drift af motoren uden tilstrækkelig ventilation

8. Overdreven vibration på grund af for høj hastighed, løs motormontering, løse eller

ubalancerede skæreblade eller rotorer eller forkert kobling af udstyrskomponenter på krumtapakslen

9. Misbrug, mangel på rutinevedligeholdelse, forsendelse, håndtering eller udstyrets

• Hvis du har sølt bensin, må du vente til den har fordampet, før du starter opp motoren. Når du starter motoren

• Hvis du har sølt drivstoff, må du vente til det har fordampet, før du starter opp motoren.

7. Snorstart, hvis montert: Ta et godt tak i håndtaket på startsnoren (E, Figur 6).

8. Snorstart, hvis montert: Ta et godt tak i håndtaket på startsnoren (E, Figur 6).

• Hvis du har sølt bensin, må du vente til den har fordampet før du starter opp motoren.

steng drivstoffkranen. Hvis ikke kan drivstoff lekke ut og forårsake brann eller eksplosjon.
