Produkttype	Indbygget højttaler til falsk loft
Installation	Indbygning i falsk loft, skærediameter 198 mm (7,8 tommer)
Trådløs forbindelse	Bluetooth 5.0 (standardkode 0000), navn og kode kan ændres via BlueSuite-software
Kablet forbindelse	Linjeindgang (linjeniveau), master/slave-forbindelse med medfølgende højttalerkabel, RS-232 (baud 9600)
Styring	IR-fjernbetjening, knapper på højttaleren (tænd/sluk, indgangsvalg, tonejustering, lydstyrke, standby, lydløs)
Funktioner	Master/slave-tilstand, Bluetooth-prioritet, automatisk standby efter 10 min., nulstilling af fabriksindstillinger for tone
Lydindstillinger	Justerbar bas og diskant (+/- 1 dB pr. trin, 14 niveauer), lydstyrke 36 niveauer
LED-indikatorer	Blå (Bluetooth), Gul (linjeindgang), Rød (standby, lydløs, IR-modtagelse)
Beskyttelse	Beskyttelse mod elektrisk stød (må ikke åbnes), må ikke udsættes for fugt eller regn
Garanti	Livstidsgaranti med værkstedsretur for den oprindelige køber
Vedligeholdelse	Rengør med en blød, tør klud; brug ikke væsker eller spray
Reparationsmuligheder	Ingen brugerreparerbare dele; kontakt en kvalificeret fagmand
Strømforsyning	Tilslutning til almindelig stikkontakt; tag stikket ud ved længere perioder uden brug
Vægt	Ca. 2,5 kg (estimat)
Mål (udvendigt)	Udvendig diameter ca. 230 mm, dybde ca. 120 mm (estimat)

Ofte stillede spørgsmål - CS1900P VISION

Hvordan installerer jeg CS1900P-højttaleren i et falsk loft?

Brug papskabelonen til at tegne en cirkel med 198 mm diameter, skær loftpladen ud, fjern grillen, løsn monteringsbeslagenes skruer, placer højttaleren i hullet og stram skruerne. Højttaleren kan kun installeres i et falsk loft.

Hvordan forbinder jeg højttaleren via Bluetooth?

Sørg for, at Bluetooth-indgangen er valgt (blå LED). Aktivér Bluetooth på din enhed, søg efter 'CS1900P' og indtast koden '0000', hvis det kræves. Navn og kode kan ændres via BlueSuite-software.

Hvad gør jeg, hvis højttaleren ikke reagerer?

Kontrollér strømforsyningen og strømkablet. Hvis højttaleren er i standby, tryk på POWER-knappen eller ON-tasten på fjernbetjeningen. Hvis den ikke reagerer, tag stikket ud og sæt det i igen efter et par sekunder. Hvis problemet fortsætter, kontakt kundeservice.

Hvordan konfigurerer jeg en daisy chain-forbindelse?

Forbind flere sæt i serie. Det første sæt konfigureres som master (vælger på MASTER) og styrer indgange og lydstyrke. De efterfølgende sæt er slaver (vælger på SLAVE). Brug ikke uegnede afskærmede kabler. Antallet af sæt er ubegrænset.

Hvordan justerer jeg bas og diskant?

Brug tasterne BASS+/- og TREBLE+/- på fjernbetjeningen eller de tilsvarende knapper på højttaleren. Hvert tryk justerer niveauet med +/- 1 dB, med 14 mulige niveauer. For at vende tilbage til fabriksindstillingerne, tryk på RESET.

Hvad betyder den røde blinkende LED?

Den røde LED blinker langsomt, når lydløs (MUTE) er aktiveret. Den blinker hurtigt ved modtagelse af infrarøde signaler fra fjernbetjeningen. Hvis den lyser konstant, er højttaleren i standbytilstand.

Hvordan deaktiverer jeg automatisk standby?

Tryk på AUTO STANDBY-tasten på fjernbetjeningen for at aktivere eller deaktivere funktionen. Som standard går højttaleren i standby efter 10 minutters inaktivitet. I standbytilstand vågner den, når en kilde detekteres (Bluetooth eller linjeindgang).

Kan jeg styre højttaleren via et eksternt styresystem?

Ja, via RS-232-indgangen (stift 2 Rx, stift 5 GND). Brug de hexadecimale koder, der er angivet i manualen (f.eks. 0x99 0x11 0x11 for tænd). Bauraten er 9600 baud, 1 stopbit, ingen paritet.

Hvordan rengør jeg højttaleren?

Rengør ydersiden med en blød, tør klud. Brug aldrig væsker, spray eller slibende midler. Lad ikke fugt trænge ind indvendigt. Grillen kan fjernes for mere grundig rengøring.

Hvad dækker livstidsgarantien med værkstedsretur?

Garantien dækker komponentfejl (inklusive strømforsyning) og skader, der konstateres inden for 24 timer efter købet. Du skal anmelde enhver fejl inden for 21 dage. Den oprindelige køber er ansvarlig for forsendelse til servicecenteret. Vision erstatter eller refunderer det defekte produkt, forudsat at der gives en detaljeret beskrivelse af fejlen.

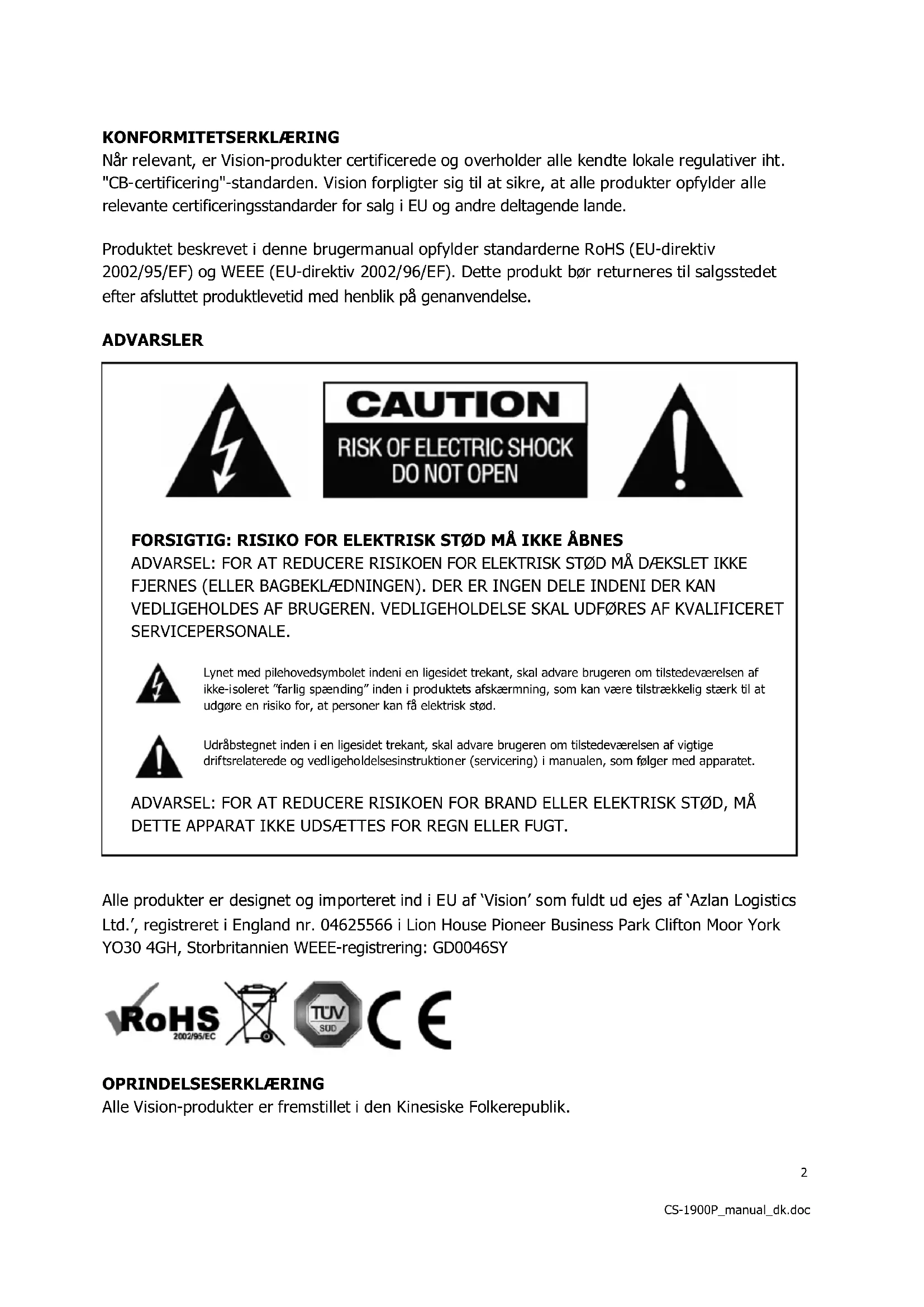

BRUGSANVISNING CS1900P VISION

Produkt beskrevet i dette brugermanual opfylder standarderne RoHS (EU-direktiv 2002/95/EF) og WEEE (EU-direktiv 2002/96/EF). Dette produit bør returneres til salgsstedet after aflsuttet produktlevetid med henblick på genanvendelse.

ADVARSLER

FORSIGTIG: RISIKO FOR ELEKTRISK STØD MÄ IKKE ÅBNES

ADVARSEL: FOR AT REDUCERE RISIKOEN FOR ELEKTRISK STØD MÅ DÆKSLET IKKE FJERNES (ELLER BAGBEKLæDNINGEN). DER ER INGEN DELE INDENI DER KAN VEDLIGEHOLDES AF BRUGEREN. VEDLIGEHOLDELSE SKAL UDFØRES AF KVALIFICERET SERVICEPERSONALE.

Lynet med pilehovedsymbolet indeni en ligesidet trekant, skal advare brugeren om tilstedevaerelsen af\ ikke-isoleret "farlig spaending" inden i produits afskaermnng, som kan vaere tilstraekkelig staerk til at\ udgore en risiko for, at personer kan få elektrisk stød.

Udrabstegnet inden i en ligesidet trekant, skal advare brugeren om tilstedevaerelsen af vigtige driftsrelaterede og vegligheholdelseseinstruktioner (servicering) i manualen, som folver med apparatet.

ADVARSEL: FOR AT REDUCERE RISIKOEN FOR BRAND ELLER ELEKTRISK STØD, MÄ DETTE APPARAT IKKE UDSÄETTES FOR REGN ELLER FUGT.

Alleprodukter er designet og importeret ind i EU af 'Vision' som fuldt ud ejes af 'Azlan Logistics Ltd.,' registraret i England nr. 04625566 i Lion House Pioneer Business Park Clifton Moor York YO30 4GH, Storbritannien WEEE-Registrarering: GD0046SY

Alle Vision-produkter er fremstillet i den Kinesiske Folkerepublik.

ANVEND KUN ALMINDELIGE HUSHOLDNINGSSTIKKONTAKTER

Der kan opstå brandfare, hvis enheden forbinds med en stikkontakt med hjere spænding.

HÄNDTER STRÖMLEDNINGEN FORSIGTIGT

Træk ikke stikket ud af stikkontakten ved at trække i ledningen; træk alto i delve stikket. Det kan beskadige ledningen, hvis du trækker i den. Hvis enheden ikke skal anvendes i et længere tidsrum, skal du koble den fra strømforsyningen. Anbring ikke møbler eller tunge genstande på ledningen, og forsøg at undgå at tabe tunge genstande på den. Der på ikke bindes knude på ledningen. Dels kan ledningen blive beskadiget, og dels kan der opstå en kortslutning, som kan udgøre en risiko for brand.

INSTALLATIONSSTED

Unda at installere dette produit pa fologende steder:

Vadellerfugtige steder
- Steder der er udsat for direkte sollys aller i nærheden af varmeudstyr
- Ekstremt kolde steder
- Steder der er udsat for megen vibration aller støv
Steder med darelig ventilation

Udsæt ikke dette produit for vandstaen o.l. ANBRING IIKE GENSTANDE FYLDT MED VAESKE PÅ ELLER I NÆRHEDEN AF DETTE PRODUKT!

SADAN FLYTTES ENHEDEN

Inden du flytter enheden, skal du trække stikket ud af stikkontakten og frakoble kabler der er koblet til andre enheder.

ADVARSELSTEGN

Hvis du opfatter en underlig lugt eller røg, skal du med samme slukke forproduktet og koble strømmen fra. Kontakt din genforhandler erer Vision.

EMBALLAGE

Gem al emballage. Dette er nødvendigt, hvis enheden skal forsendes i forbindelse med reparationer.

HVIS DEN ORIGINALE EMBALLAGE IKKE ANVENDES TIL AT RETURNERE ENHEDEN TIL SERVICECENTRET, DAEKKET SKADER OPSTÅET VED TRANSPORTEN IKKE AF GARANTIEN.

WATT

Nár hójtalere har indbyggede forstærkere, er belastningen (modstand, malt i ohm) kendl, hvilket betyder, at wattnormeringen er fast.

FUGTIGHED

Disse hjttalere er ici vandtete og er ici designet til at fungere i meget fugtige omrader.

KONNEKTIVITET

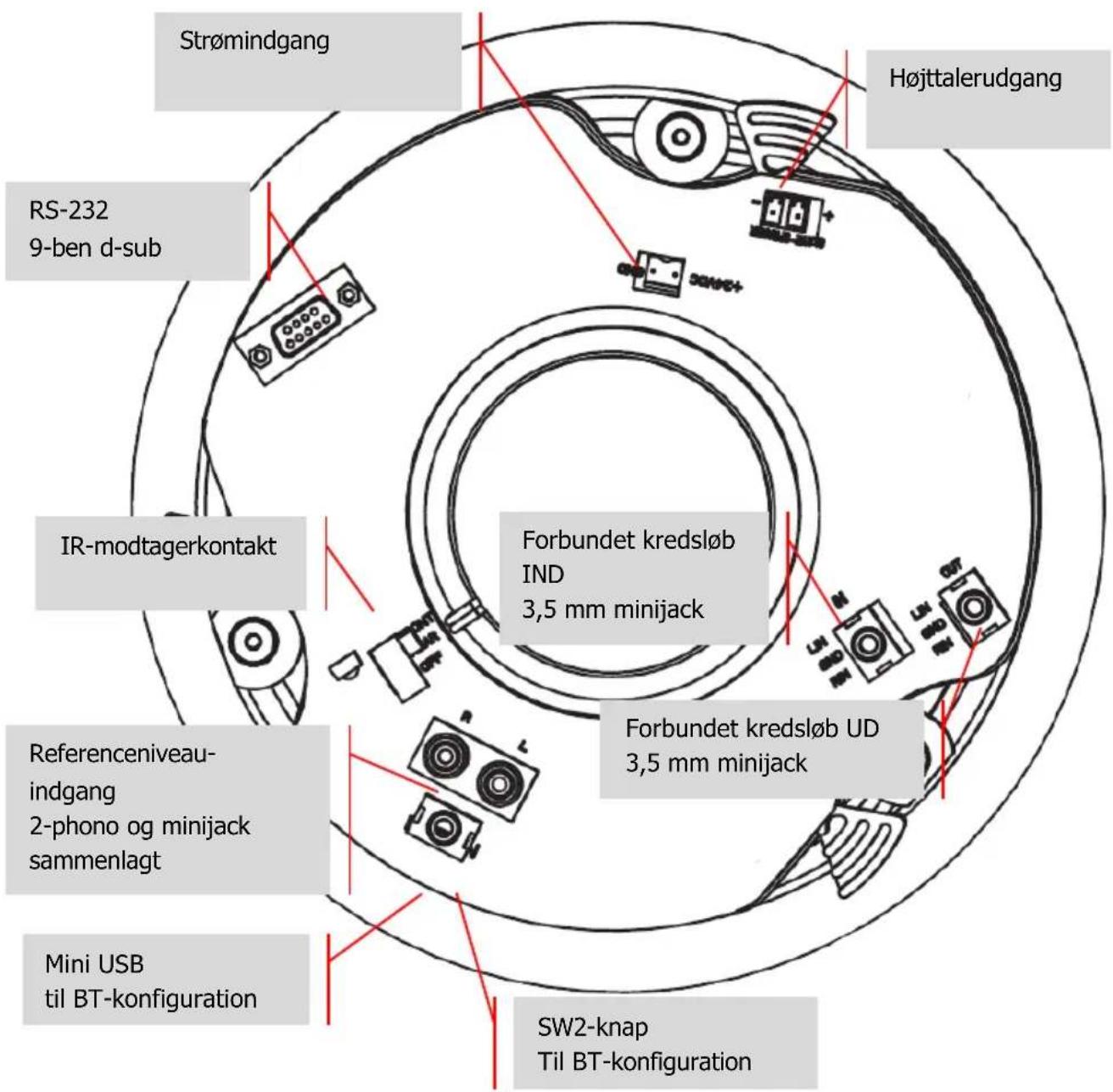

Master højttaler

HJTTALERKABEL

Højttalerkabel er vedlapt til at forbinde master til slave. Du kan bruge et andet hjottalerkabel. Det skal ære uafskærmet med en tykkelse på ikke mindre end 0,75 mm. GARANTIEN VIL IKKE VÆRE GÆLDENDE, HVIS DU BRUGER ET IKKE-EGNET AFSKærMET KABEL, F.EKS. PHONO-ELLER MINIJACK-KABEL.

IR-MODTAGERKONTAKT

FRONT (FORAN) - IR-modtager foran er aktiv. Fjernbetjening kan bruges normalt

REAR (BAGPÅ) - IR-modtager bagpå er aktiv. Forreste IR-modtager er deaktiveret. Egnet til integrering af styresystem.

OFF (SLUKKET) – bâde forreste og bagerste modtagere og referencingiveau-indgange er deaktiverede. Brug i permanent forbundet kredsløb.

FORBUNDET KREDSLØB

Tilsnut flere sæt sammen i større rum - der er ingen graenser for antal sæt. Det første sæt i kæden er "master sæt", som skifter indgange og justerer lydstyrken.

Slut ici en bærbar eller Telefon direkte til indgangen via forbundet kredsløb.

BLUETOOTH AUTOMATISK SKIFT

Brug BT PRIORITY på fjernbetjeningen for at aktivere automatisk skift fra referenceniveaua-indgang til Bluetooth-indgang,ningar en Bluetooth-enthed er parret.

Med BT PRIORITY slæt til skifter hjttalerne tilbage til referencingiveau-indgangen, nær en BT-enhed ikke er parret.

AUTO STANDBY

Hjttalerne går på standby after 10 minutters inaktivitet.

Hvis BT-indgang var valgt: Kun Bluetooth-kilde aktiverer hjttalerne.
Hvis kun referencingiveau-indgang var valgt: Kun referencingiveau-indgang aktiverer højttalerne.

STATUSINDIKATORER

BLA - Bluetooth-indgang

Blinker langsomt: Bluetooth er i parring-tilstand

Taendt: Enhed er parret

GUL - Referenceniveau-indgang

Taendt: Kabelindgang er valgt

R&D LED - Standby

Blinker langsomt: lydløs aktiveret

Blinker hurtigt: IR fra fjernbetjening modtages

Tændt: på standby

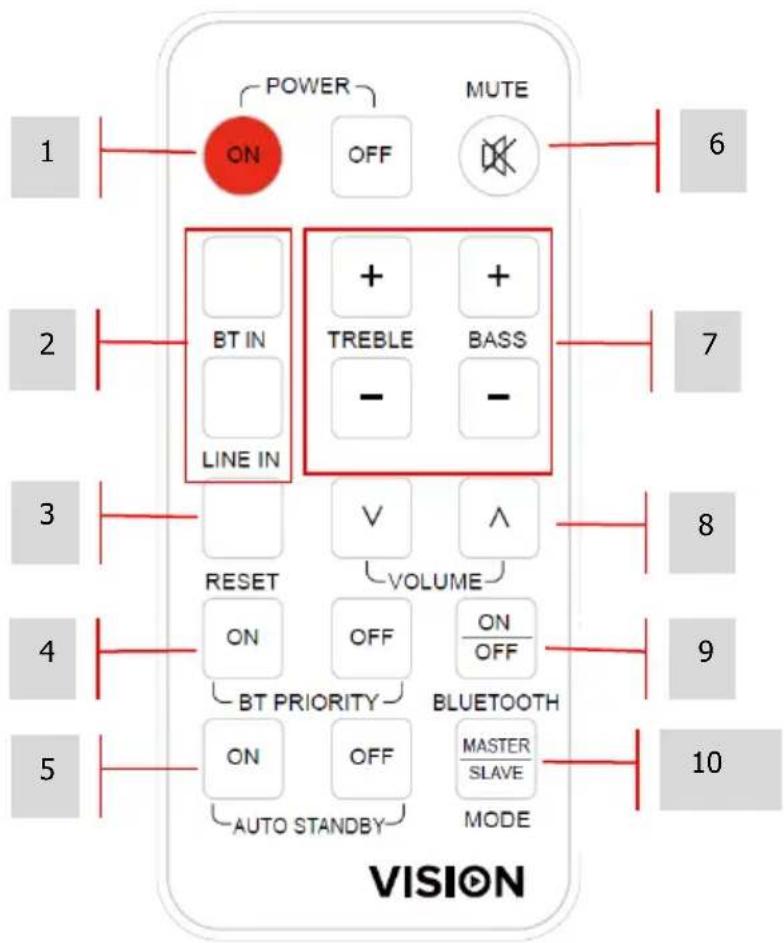

1. Taend og sluk
2. VALG AF INDGANG Bluetooth /referenceniveau (kabelfort) indgang
3. RESET nulstil til fabriksindstilling
4. BLUETOOTH PRIORITET skifter automatisk, nár BT-enhed er parret
5. AUTO STANDBY aktivér aller deaktiver
6. LyDLØS
7. TONE diskant og bas
8. LyDSTYRKE
9. BLUETOOTH aktivé eller deaktiver
10. FORBUNDET KREDSLØB

a. MASTER Brug, nár

i. forbundet kredslob seks er i brug

ii. Forbundet kredslob i brug, dette er "master"-sæt, der händterer indgange og justerer lydstyrken

b. SLAVE Bruges, nár dette er et slave-sæt i et forbundet kredsløb.

INSTALLATION

1. SKÆR HULLER I LOFTSPLADER Tegn rundt om den medfølgende papskabelon. Skær langs++, Huldiameter 198 mm.

BEM/ERK: Kan kun monteres de steder, hvor der er et nedforskallet loft.

1. FJERN GITTER Fjern fra højttalerne.

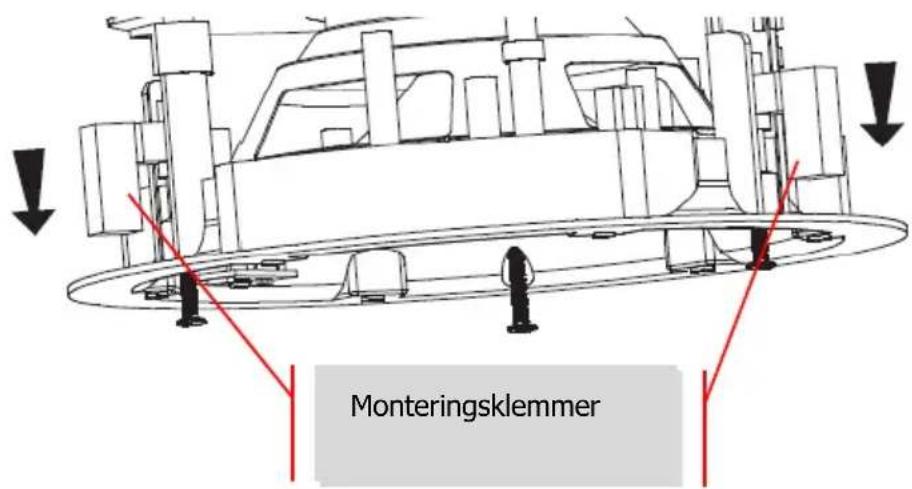

2. LØSN KLEMMER Løsn de viste skruer. Drej monteringsklemmerne ind.

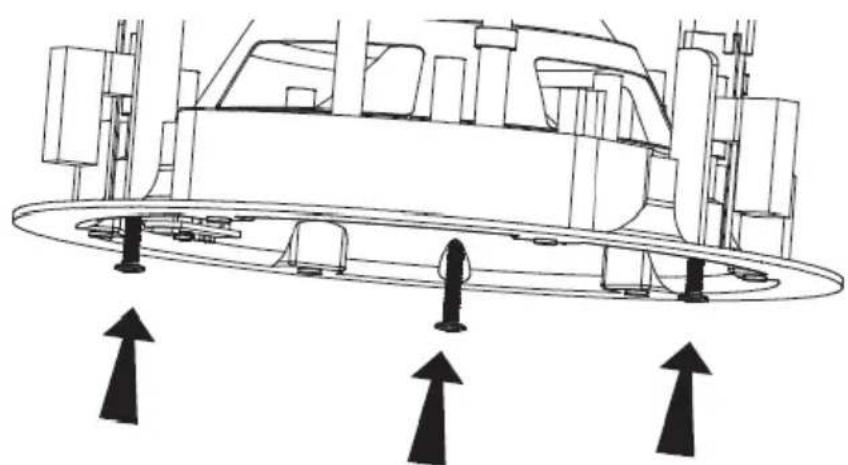

1. SAET I LOFTSPLADE Spænd skruerne

BLUETOOTH-INDGANG

STANDARD PIN: 0000

Hvis "Bluetooth-prioritet" er tændt, skifter hjottalerne automatisk til Bluetooth-kilde, när enenhed parres.

SKIP NAVN OG PIN FOR BLUETOOTH-ENHED

1. INSTALLER BLUESUITE-SOFTWARE
   Download fra https://visionaudiovisual.com/cs-1900p/ (kun Windows)
2. PAR TELEFON MED HOJTTALERNE
3. TRYK PÅ SW2-KNAPPEN, OG HOLD DEN NEDE Slip, när Blå LED slukkes.
4. SLUT PC TIL HØJTTALERNE MED USB-KABEL (MEDFØLGER IKKE).

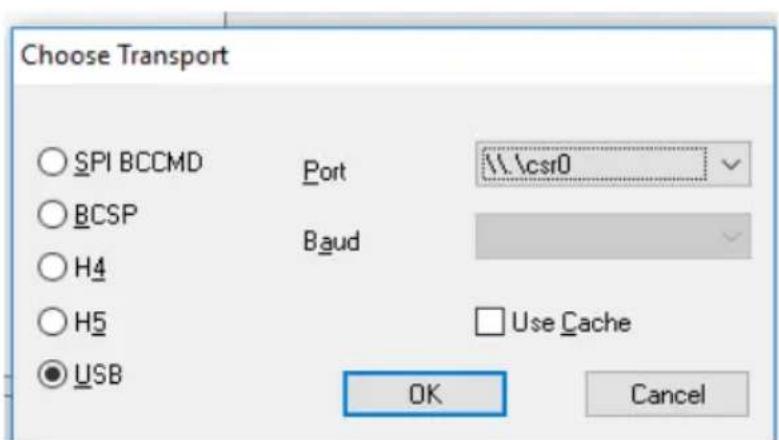

5. KØR PSTool. Vælg TRANSPORT, og vælg USB\csr0-port

BEM/ERK: Hvis porten ikke vises, skal du indlæse drivere manuelt fra C: |Program Files (x86) | CSR | BlueSuite 2.6.4 | drivers

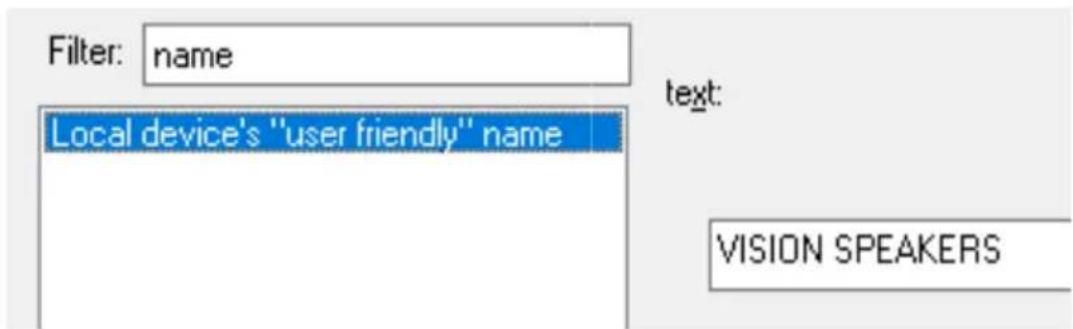

1. SKRIV "NAVIN" I FILTER Indstil, og vaelg Set

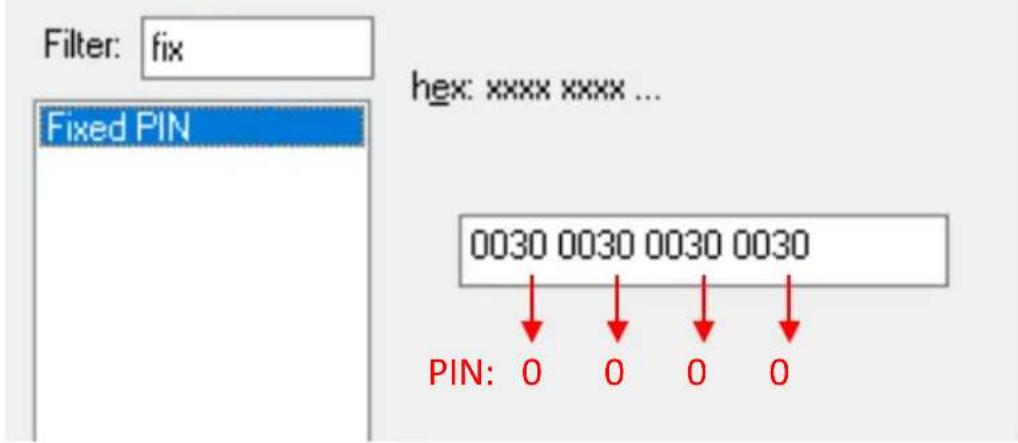

1. SKRIV "FIX" I FILTER Den aktuelle PIN i dette eksempel vises nedenfor:

Indstil PIN (sidste nummer for hver gruppe), tryk pa Set og Reset BC.

RS-232 KODER

Dette produit kan betjenes med den medfølgende fjernbetjening eller med et professionelt AVbetjeningssystem vha. RS-232 koder.

Baudhastighed: 9600

Stopbit: 1

Kontrolcire: ingen

Transmissionsinterval: mere end 80 ms

Modtagerformat: HEX

Svarformat:ASCII

Pin 2 - Rx

Pin 3-Tx

Pin 5-GND

En kommando bestar af 99 og derefter kommandoen to gange,

f.eks. tænd: send 99 og derefter send 11 to gange.

Hver del af koden begynder med "0x", sã den fulde kode er 0x99 0x11 0x11

HEX-koder	På fjernbetjeningen	Funktion
99 11 11 ON	Tag af standby
99 15 15	OFF	Sæt i standby
99 05 05	MUTE	Lydløs
99 DA DA	UN-MUTE	Slå lyden til
99 01 01	BLUETOOTH	Indgangsvalg "Bluetooth"
99 09 09	LINE IN	Indgangsvalg "Line In"
99 08 08	TREBLE+	Øg diskantforstærkningen med +1 dB
99 0D 0D	TREBLE-	Sænk diskantforstærkningen med -1 dB
99 0C 0C	BASS+	Øg basforstærkningen med +1 dB
99 12 12	BASS-	Sænk basforstærkningen med -1 dB
99 10 10	RESET	Nulstil tonen
99 07 07	VOL+	Lydstyrke + (annuller ogss lydløs, hvis aktiv)
99 0B 0B	VOL-	Lydstyrke - (annuller ogss lydløs, hvis aktiv)
99 02 02	BTPRIORITY ON	BT PRIORITET TÆNDT
99 04 04	BTPRIORITY OFF	BT-PRIORITET SLUKKET
99 00 00	AUTOSTANDBY ON	AUTO STANDBY T/ENDT
99 5C 5C	AUTOSTANDBY OFF	AUTO STANDBY SLUKKET
99 5C 5C	BT_ON_OFF	SIå Bluetooth til/fra
99 5C 5C	MASTER_SLAVE	Shift tilstand
99 A0 A0		Lydstyrketrin 0 minimum
99 A1 A1	Lydstyrketrin 1
99 A2 A2	Lydstyrketrin 2
99 A3 A3	Lydstyrketrin 3
99 A4 A4	Lydstyrketrin 4
99 A5 A5	Lydstyrketrin 5
99 A6 A6	Lydstyrketrin 6
99 A7 A7		Lydstyrketrin 7
99 A8 A8	Lydstyrketrin 8
99 A9 A9		Lydstyrketrin 9
99 AA AA	Lydstyrketrin 10
99 AB AB		Lydstyrketrin 11
99 AC AC	Lydstyrketrin 12
99 AD AD	Lydstyrketrin 13
99 AE AE	Lydstyrketrin 14
99 AF AF	Lydstyrketrin 15
99 B0 B0	Lydstyrketrin 16
99 B1 B1		Lydstyrketrin 17
99 B2 B2		Lydstyrketrin 18
99 B3 B3	Lydstyrketrin 19
99 B4 B4	Lydstyrketrin 20
99 B5 B5	Lydstyrketrin 21
99 B6 B6	Lydstyrketrin 22
99 B7 B7	Lydstyrketrin 23
99 B8 B8	Lydstyrketrin 24
99 B9 B9	Lydstyrketrin 25
99 BA BA		Lydstyrketrin 26
99 BB BB	Lydstyrketrin 27
99 BC BC		Lydstyrketrin 28
99 BD BD	Lydstyrketrin 29
99 BE BE		Lydstyrketrin 30
99 BF BF		Lydstyrketrin 31
99 C0 C0		Lydstyrketrin 32
99 C1 C1	Lydstyrketrin 33
99 C2 C2	Lydstyrketrin 34
99 C3 C3	Lydstyrketrin 35
99 C4 C4		Lydstyrketrin 36 maksimum

Bemærk: Hvis slave-tilstand er valgt, vil højttaleren kun reagere pa Master_SLAVE CODE.

Returkoder

HEX-koder	Navn	Functon	Returk oder		Bemærkninger
99 D0 D0	STANDBY	Arbejdsstatus for hjottaler	0	1	T/ENDT/Arbejder = 1 SLUKKET/Standby = 0
99 D1 D1	MUTE	Dæmpningsstatus	0	1	Deaktiver lydløs = 0 Lydløs = 1
99 D2 D2	PT2314E_SELECT	Status for indgangsvalg	0	1	Bluetooth = 0 Linjeindgang = 1
99 D3 D3	PT2314E_GAIN_GET	Status for øget lydstyrke	0	36	36 trin i alt
99 D4 D4	PT2314E_B_GAIN_GET	Status for øget bas	0	14	14 trin i alt
99 D5 D5	PT2314E_T_GAIN_GET	Status for øget diskant	0	14	14 trin i alt
99 D6 D6	BT_BIT	Bluetooth-status	0	2	BT parret = 0 BT-parring = 1 BT SLUKKET = 2
99 D7 D7	BT_PRIORITY	Status for BT-prioritet	0	1	BT-prioritet slukket = 0 BT-prioritet tände = 1
99 D8 D8	AUTO_STANDBY	Status for auto standby	0	1	Automatisch standby slukket = 0 Automatisch standby tände = 1
99 D8 D8	AUTO_STANDBY	Status for auto standby	0	1	Automatisch standby slukket = 0
99 D9 D9	OPERATION_MODE	Status for Master/Slave-tilstand			MASTER / SLAVE

Bemærk: Hvis slave-tilstand er valgt, vil højttaleren kun reagere på STANDBY, AUTO_STANDBY og OPERATION_MODE.

Svar gives i ASCII.

Eksempel 1

99 D0 D0 = Hent standbyreturneringer

ASCII: 0 / HEX: 0X 00 = Slukket

ASCII: 1/ HEX: 0X 01 = Taendt

(X i HEX-strengen er bogstav)

Eksempel 2

99 D2 D2 = Hent indgangsvalg

ASCII: 0 / HEX: 0X 00 = Bluetooth

ASCII: 1 / HEX: 0X 01 = Linjeindgang

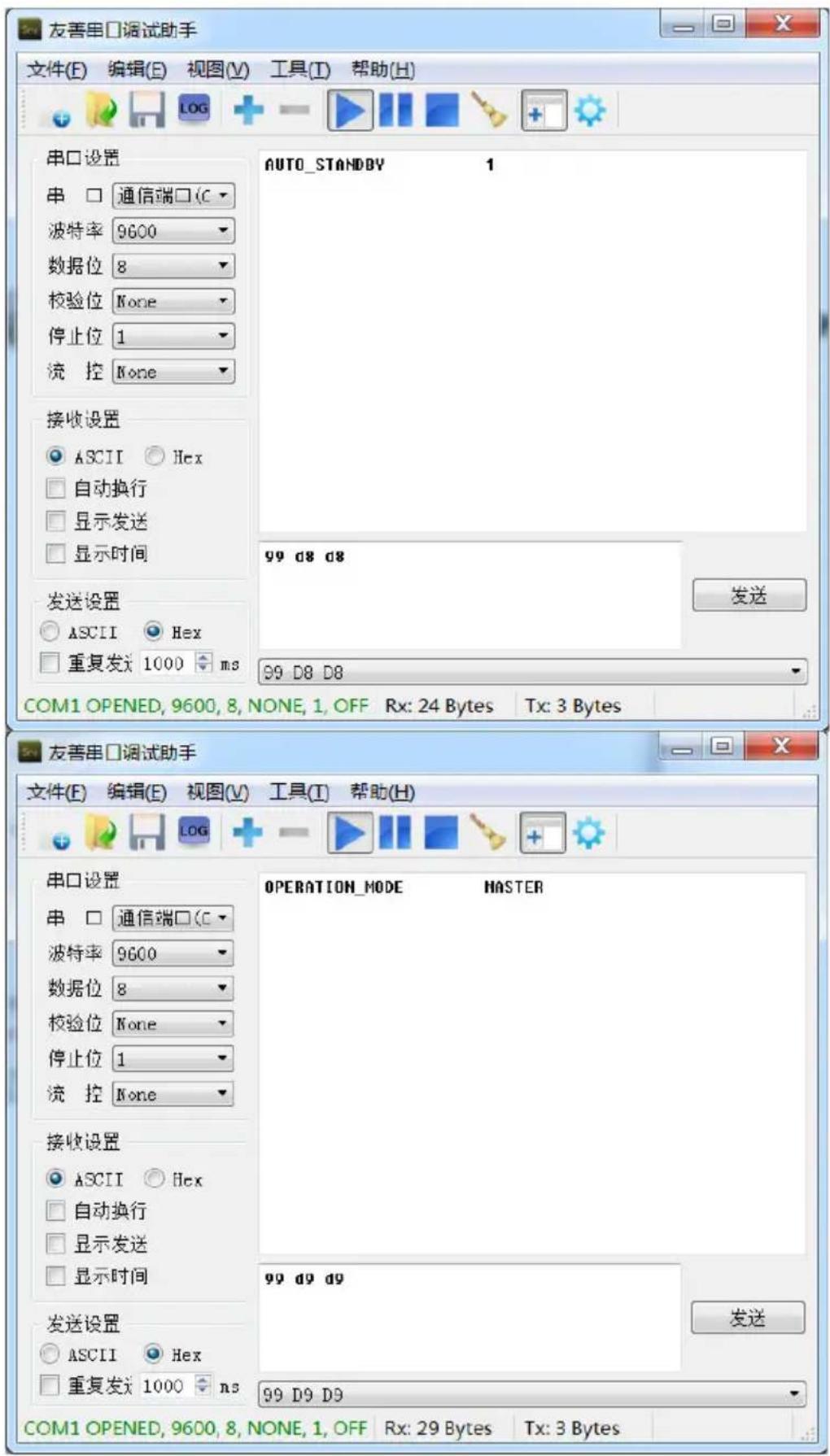

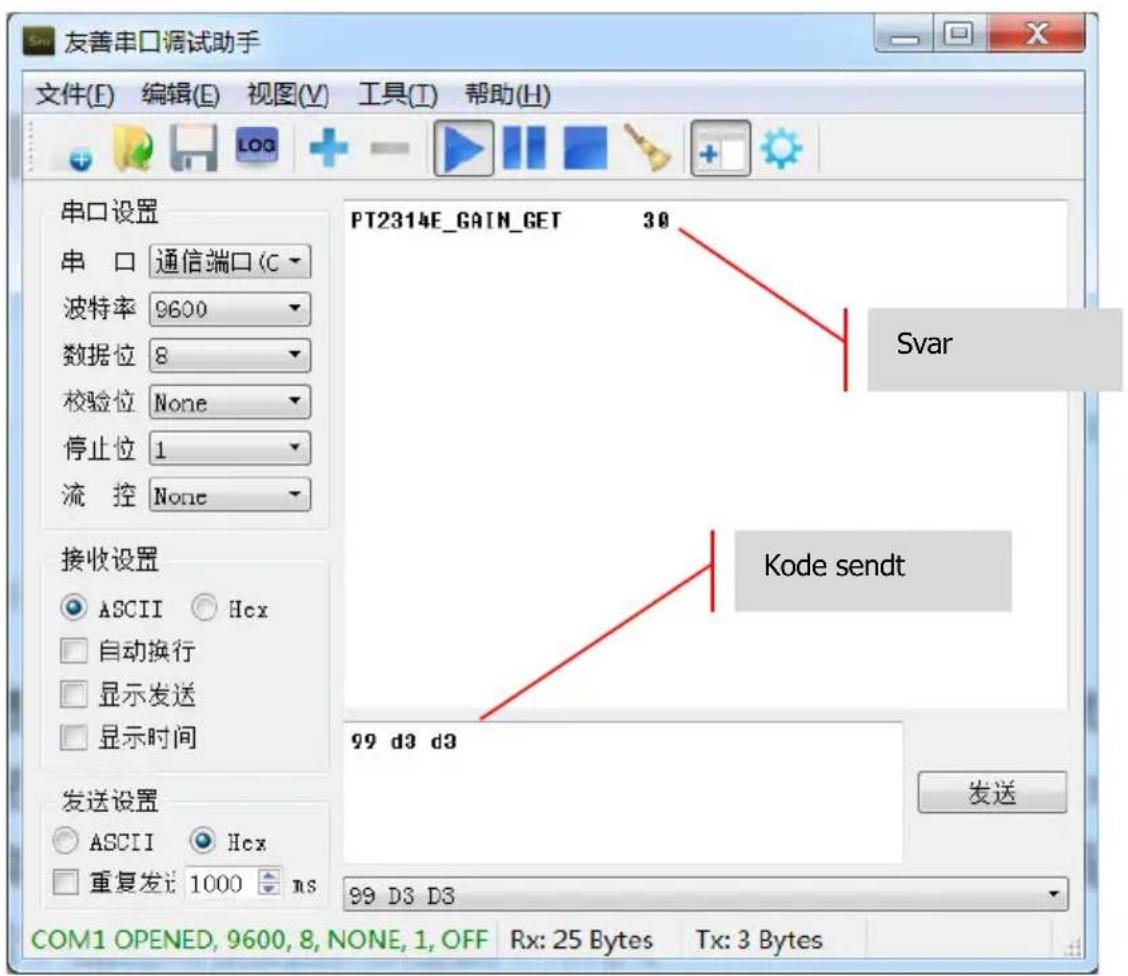

Eksempel 3

LIVSLANG GARANTI MED RETURRET TIL FORHANDLER

Dette produit fãs med en livslang garanti med returnet til forhandler. Hvis du har problemer, skal du angive en DETALJERET BESKRIVELSE af fejlen.

Visse Vision-produkter er meget tekniske og kræver fejl finding af alle elementer i installationen, da det muligvis ikke er en fejl i Vision-produktet. På baggrund af dette kan producenten ægte at ombytte encheden, hvis der ikke er angivet en tilstrækkelig beskrivelse.

Denne garanti gelder kun for den originale kober og kan ikke overfores.
Denne garanti beskytter dig mod falgende:

O Alle componenters driftssvigt, herunder strormforsyningen.
Skader konstateret, nár produktet første gang tages ud af emballagen, hvis det rapporteres inden for 24 timer after kþb.

• Hvisproduktet ikke virker ved levering, har du 21 dage fra købsdatoen til at informere den nationale distributør via din AV-forhandler.
• Den originale køber er ansvarlig for forsendelse af Produktet til Visions udpegede servicecenter.
• Visions erstatningsansvar er begrænset til omkostningen ved ombytning af en defekt ench ed under garanti, med undtagelse af dødsfald eller kvæstelse (EU85/374/EEC).
  Hvisprodukter er udgaet, vil Vision refundere kobsprisen i stedet for en ombytning.
  Denne garanti beskytter ici dette prodkt mod fejl, der er forarsaget af misbrug, forkert.
  brug, forkert installation, ustabil ell er fejtagtg stromtilforsel ell er aendring.

Vision bestræber sig på at sende en erstatningsenhed inden for 5 arbejdsdage, men dette er ikke altid muligt, i hvilket tilfælde den vil blive sendt på hurtigt, det kan lade sig gøre.

JURIDISK ANSVARSFRASKRIVELSE: Da vi forpligter os til at forbredre voresprodukter, kan oplysningerne ovenfor ændre sig utden forudgående varsel. Denne brugerhändbog er udgivet utden garanti, og alle forbdringer erller ændringer i brugerhändbogen nødvendiggjort af typografiske fejl, unogagtigheder i den aktuelle information eller forbdringer af programmer og/eller udstyr kan ske när som helst og utden varsel. Sådanne ændringer vil blive inkluderet i nyere udgaver af brugerhändbogen.
