CS1900P - Alto-falante VISION - Manual de utilização gratuito

Tipo de produto	Alto-falante embutível para teto falso
Instalação	Embutimento em teto falso, diâmetro de corte 198 mm (7,8 polegadas)
Conectividade sem fio	Bluetooth 5.0 (código padrão 0000), nome e código modificáveis via software BlueSuite
Conectividade com fio	Entrada de linha (nível de linha), conexão mestre/escravo com cabo de alto-falante incluído, RS-232 (baud 9600)
Controle	Controle remoto IR, botões no alto-falante (ligar/desligar, seleção de entrada, ajustes de tom, volume, espera, mudo)
Funções	Modo mestre/escravo, prioridade Bluetooth, espera automática após 10 min, redefinição de tom de fábrica
Ajustes de áudio	Graves e agudos ajustáveis (+/- 1 dB por passo, 14 níveis), volume 36 níveis
Indicadores LED	Azul (Bluetooth), Amarelo (entrada de linha), Vermelho (espera, mudo, recepção IR)
Proteção	Proteção contra choques elétricos (não abrir), não expor à umidade ou chuva
Garantia	Garantia vitalícia de devolução à oficina para o comprador original
Manutenção	Limpar com pano macio seco; não usar líquidos ou aerossóis
Reparabilidade	Nenhuma peça reparável pelo usuário; contatar um profissional qualificado
Alimentação	Conexão à tomada elétrica doméstica; desconectar em caso de não uso prolongado
Peso	Cerca de 2,5 kg (estimativa)
Dimensões (gerais)	Diâmetro externo cerca de 230 mm, profundidade cerca de 120 mm (estimativa)

Perguntas frequentes - CS1900P VISION

Como instalar o alto-falante CS1900P em um teto falso?

Use o gabarito de papelão para traçar um círculo de 198 mm de diâmetro, corte o painel do teto, remova a grade, afrouxe os parafusos dos grampos de montagem, coloque o alto-falante no buraco e aperte os parafusos. O alto-falante só pode ser instalado em um teto falso.

Como conectar o alto-falante via Bluetooth?

Certifique-se de que a entrada Bluetooth está selecionada (LED azul). Ative o Bluetooth no seu dispositivo, procure por 'CS1900P' e insira o código '0000' se solicitado. O nome e o código podem ser modificados através do software BlueSuite.

O que fazer se o alto-falante não responder?

Verifique a alimentação e o cabo de rede. Se o alto-falante estiver em espera, pressione o botão POWER ou a tecla ON do controle remoto. Em caso de falta de reação, desconecte e reconecte o alto-falante após alguns segundos. Se o problema persistir, entre em contato com o serviço pós-venda.

Como configurar uma conexão em série (daisy chain)?

Interconecte vários kits em série. O primeiro kit é configurado como mestre (seletor em MASTER) e controla as entradas e o volume. Os kits seguintes são escravos (seletor em SLAVE). Não use cabo blindado inadequado. O número de kits não é limitado.

Como ajustar os graves e agudos?

Use as teclas BASS+/- e TREBLE+/- no controle remoto ou os botões correspondentes no alto-falante. Cada pressão ajusta o nível em +/- 1 dB, com 14 níveis possíveis. Para retornar às configurações de fábrica, pressione RESET.

O que significa o LED vermelho piscando?

O LED vermelho pisca lentamente quando o mudo (MUTE) está ativado. Pisca rapidamente durante a recepção de sinais infravermelhos do controle remoto. Se estiver aceso fixo, o alto-falante está em modo de espera.

Como desativar a espera automática?

Pressione a tecla AUTO STANDBY no controle remoto para ativar ou desativar a função. Por padrão, o alto-falante entra em espera após 10 minutos de inatividade. No modo de espera, ele sai quando uma fonte é detectada (Bluetooth ou entrada de linha).

Posso controlar o alto-falante através de um sistema de controle externo?

Sim, graças à entrada RS-232 (pino 2 Rx, pino 5 GND). Use os códigos hexadecimais listados no manual (por exemplo, 0x99 0x11 0x11 para ligar). A taxa é de 9600 bauds, 1 bit de parada, sem paridade.

Como limpar o alto-falante?

Limpe o exterior com um pano macio e seco. Nunca use líquidos, aerossóis ou produtos abrasivos. Não deixe a umidade penetrar no interior. A grade pode ser removida para uma limpeza mais profunda.

O que cobre a garantia vitalícia de devolução à oficina?

A garantia cobre defeitos de componentes (incluindo a alimentação) e danos constatados nas primeiras 24 horas após a compra. Você deve relatar qualquer defeito dentro de 21 dias. O comprador original é responsável pelo envio ao centro de serviço. A Vision substitui ou reembolsa o produto defeituoso, sujeito a uma descrição detalhada da falha.

MANUAL DE UTILIZADOR CS1900P VISION

COLLEGAMENTO A CASCATA

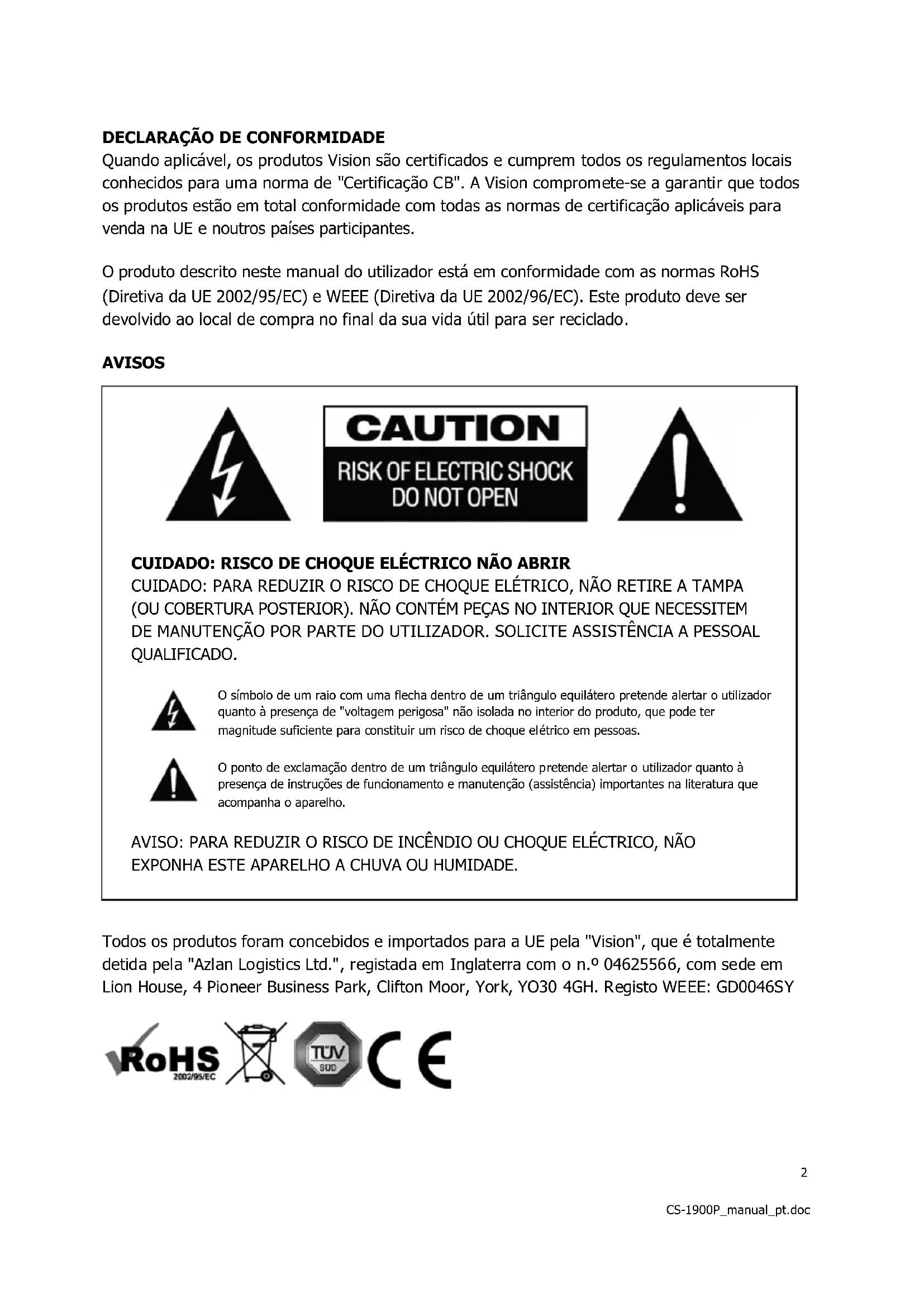

Quando aplicável, os produits Vision são certificados e cumprem todos os regulamentos locais conheçados para uma norma de "Certificação CB". A Vision compromete-se a garantir que todos os produits está em total conformidade com todas as normas de certificação aplicáveis para vendna UE e noutros paises participantes.

O produit descripto neste manual do utiliser está em conformidade com as normas RoHS (Diretiva da UE 2002/95/EC) e WEEE (Diretiva da UE 2002/96/EC). Este produits deve ser devolvido ao local de comprna no final da sua vidautil para ser reciclado.

AVISOS

CUIDADO: RISCO DE CHOQUE ELECTRICO NÃO ABRIR

CUIDADO: PARA REDUZIR O RISCO DE CHOQUE ELETRICO, NÃO RETIRE A TAMPA (OU COBERTURA POSTERIOR). NÃO CONTÉM PEÇAS NO INTERIOR QUE NECCESSITEM DE MANUTENÇÃO POR PARTE DO UTILIZADOR. SPLICITE ASSISTÊNCIA A PESSOAL QUALIFICADO.

O*síbolo de um raio com uma flecha dentro de um triángulo equilátero pretende alertar o'utilizar quando à Presence de "voltagem perigosa" não isolada no interior do produto, que pode ter magnitude suficiente para constituir um risco de何时que eletrico em pessoas.

O punto de exclamacao dentro de um triangulo equilatero pretende alertar o'utilizar quando a presence de instruções de functiomento e manutenção (assistencia) importantes na literatura que acompanha o aparecido.

AVISO: PARA REDUZIR O RISCO DE INCÊNDIO OU CHOQUE ELECTRICO, NÃO EXPONHA ESTE APARELHO A CHUVA OU HUMIDADE.

Todo os produits foram concebidos e importados para a UE pela "Vision", que é totalmente detida pela "Azlan Logistics Ltd.", registada em Inglaterra com o n.° 04625566, com sede em Lion House, 4 Pioneer Business Park, Clifton Moor, York, YO30 4GH. Registo WEEE: GD0046SY

DECLARACAO DE ORIGEM

Todo os produits Vision são fabricados na Républica Popular da China (RPC).

UTILIZE APENAS TOMADAS DE CA DOMÉSTICAS

Ligar o aparelho a uma tomada com uma voltagem superior pode provoc risco de incendio.

MANUSEIE O CABO DE ALIMENTACION COM CUIDADO

Não desligue a ficha da tomada de CA puxando o cabo; puxe sempre pela和个人ica ficha. Puxarelo cabo poderá danificá- lo. Se não pretender usar o aparelho durante um periodo de tempoconsideravel,desligue-o da tomada.Não colque mobiliário ou outros objectos pesados sobre ocabo e evite deixar cair coisas pesadas sobre ele. Não faça nos no cabo de alimentação,pois não so o cabo podera ficar danificado como podera ocorror um curto circuito e o consequente risco de incência.

LOCAL DE INSTALLAÇÃO

Evite instalar o produits em locais que sejam:

• Molhados ou humidos
• Expostos à luz solar direta ou perto de equipoamento de aquecimento
• Extremamente frios
• Sujeiitos a vibração excessiva ou pó
• Mal ventilados

Não exponha este produit a gotas ou salpicos. Não COLOQUE OBJECTOS CHEIOS DE LÍQUIDOS SOBRE O PRODUTO OU PERTO DESTE!

DESLOCAR O APARELHO

Antes de deslocar o aparelho, certifique-se de que retira o cabo de alimentacao da tomada de CA e de que desliga os cabos que o ligam a outros aparelhos.

SINAIS DE AVISO

Se detectar um odor anormal ou fumo, deslige imeditamente o produits e retire o cabo de alimentacao da tomada. Contacte o seu revendedor ou a Vision.

EMBALAGEM

As normas maisconsistent para medico de watts sao a "Program Power" e a "RMS", pois medem os niveis médios suportados.

Quando os altifalantes tem amplificadores integrados, a cargo (resistência, medida em ohms) é conheça para que a classificação de watts sera corrigida.

HUMIDADE

Estes altifalantes não são àprove de agua e não foram concebidos para funciona en locais comhumidade elevada.

CONECTIVIDADE

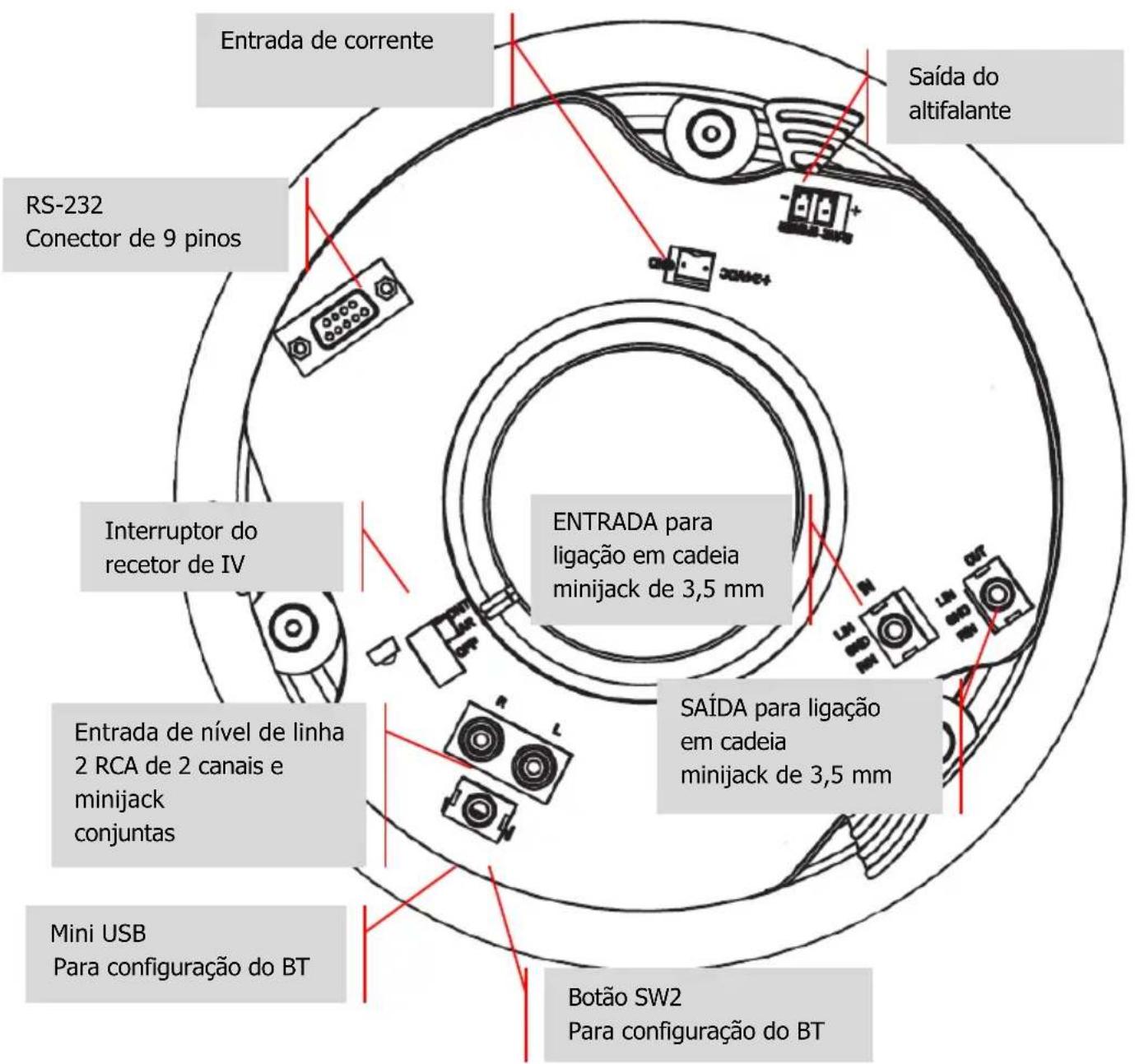

Altifalante principal

CABO PARA ALTIFALANTE

Está incluío um cabo para altifalante, para ligar o principal ao secundário. Pode usar及其他 cabo para altifalante, mas tem de ser não blindado, com uma espessura não inferior a 0,75 mm. A GARANTIA FICARÁ NULA SE UTILIZAR UM CABO BLINDADO INADEQUADO, POR EXEMPLO UM CABO RCA OU MINIJACK.

INTERRUPTOR DO RECEPTOR DE IV

FRONT (PARTE DIANTEIRA) – Recetor de IV na parte dianteira ativo. O telecomando pode ser realizado normalmente

REAR (PARTE TRASEIRA) - Recetor de IV na parte traseira ativo. Recetor de IV na parte dienteira desativado. Adequado para integração comSYSTEMA de controlo.

OFF (DESLIGADO) - Os recetores nas partes dianteira e traseira e as entradas de nível de LINHA está desativados. Utilize no modo de ligação em cadeia permanente.

LIGAÇAO EM CADEIA

Ligue various conjuntos entre si em salas de grande dimenso - não há limite para o número de conjuntos. O primeiro Conjunto na cadeia é o "conjunto principal", que controla as entradas e ajusta o volume.

Não ligue um portálou um telephone diretamente a esta entrada para ligaçao em cadeia.

COMUTAZAO AUTOMÁTICA PARA BLUETOOTH

Utilize BT PRIORITY (PRIORIDADE BT) no telecomando para ativar a comutation automatica da entrada de nível de LINHA para a entrada Bluetooth, quando um dispositivo Bluetooth for emparelhado.

Com BT PRIORITY (PRIORIDADE BT) ligado, quando um disposicao BT nao estiver emparelhado, os altifalantes regressam a entrada de nivel de LINHA.

MODO DE ESPERA AUTOMÁTICO

Os altifalantes entram em modo de espera après 10 Minutes de inatividade.

Dispositivo Bluetooth NAO EMPARELHADO quando entra no modo de espera:

ligam-se quando emparelhar um dispositivo ou reproducir audio atraves da entrada de nivel de LINHA.

Dispositivo Bluetooth EMPARELHADO quando entra no modo de espera:

o se a entrada BT tiver sido selecionada,apanas a fonte Bluetooth liga os altifalantes.
Se a entrada de nível de LINHA tiver sido selecionada, apenas uma entrada de nível de LINHA liga os altifalantes.

INDICADOS DE ESTADO

LED AZUL - Entrada Bluetooth

Intermitente lento: Bluetooth em modo de emparelhamento

LED AMARELO - Entrada de nível de LINHA

Intermitente lento: modo sem som ativado

Intermitente rápido: a receiveber IV do telecomando

Ligado: em modo de espera

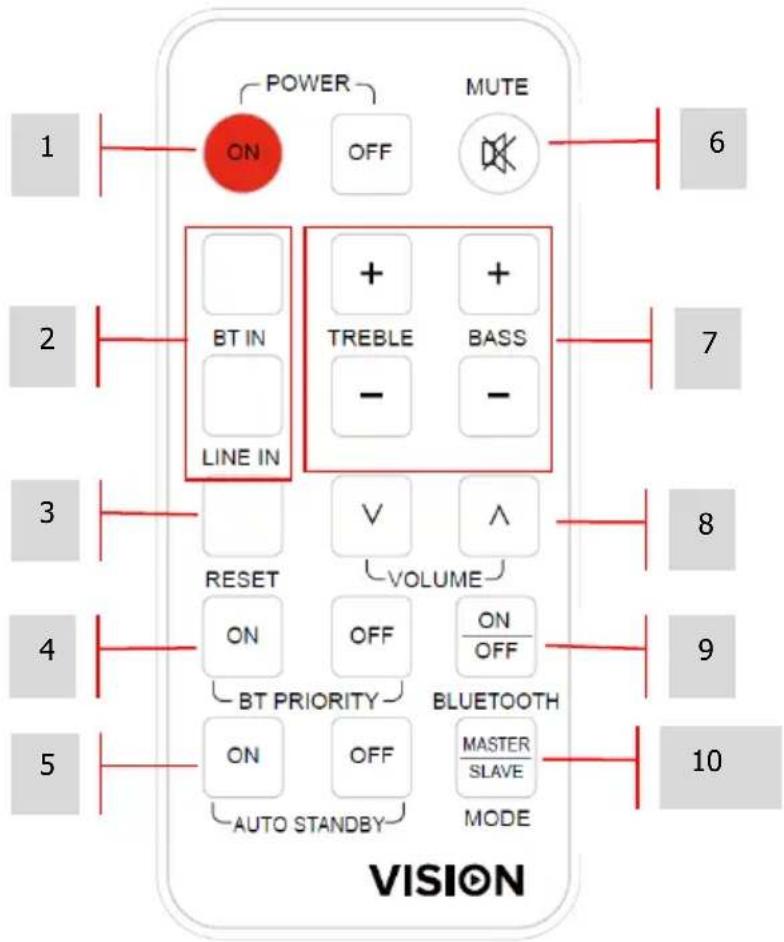

1. POWER (ENERGIA) Ligar / Desligar
2. SELECTION DE ENTRADA Entrada Bluetooth / nível de linha (com cabo)
3. RESET (REINICIAR) Repor definições de fabrica
4. BT PRIORITY (PRIORIDADE BLUETOOTH) Realiza a comutation automatica quando um dispositivo BT for emparelhado
5. AUTO STANDBY (MODO DE ESPERA AUTOMÁTICO) Ativar / Desativar
6. MUTE (SEM SOM)
7. TOM Agudos e graves
8. VOLUME
9. BLUETOOTH Ativar ou desativar
10. MODO DE LIGACAO EM CADEIA

a. MASTER (PRINCIPAL) Utilizar quando

i. a ligaço em cadeia não estiver a ser usada

ii. a ligaço em cadeia estiver a ser usada, sentido este o Conjunto "principal", que gere entradas e regula o volume

b. SLAVE (SECURDÁRIO) Utilizar quando este for um Conjunto secundário numa ligaçao em cadeia.

INSTALAÇÃO

1. ABRA ORIFICIOS NAS PLACAS DE TETO Trace uma LINHA em redor do Modelo em cartão incluso. Corte ao longo dessa LINHA. Dímetro do furo 198 mm.

NOTA: apenas podem ser instalados em espacções com teto falso.

1. REMOVA A GRELHA Retire-a dos altifalantes.

2. SOLTE OS GRAMPOS Desaperte os parafudos ilustrados na imagem. Rode os grampos de montagem para dentro.

1. ENCAIXE NA PLACA DE TETO Aperte os parafusos

ENTRADA BLUETOOTH

PIN PREDEFINIDO: 0000

Se a opção "Bluetooth Priority" (Prioridade Bluetooth) estiver ativada, os altifalantes mudam automaticamente para a fonte Bluetooth quando o disposicao for emparelhado.

ALTERAR O NOME E O PIN DO DISPOSITIVO BLUETOOTH

1. INSTALE O SOFTWARE BLUESUITE
   Transfira a partir de https://visionaudiovisual.com/cs-1900p/ (só para Windows)
2. EMPARELHE O TELEMOVEL COM OS ALTIFALANTES
3. MANTENHA PREMIDO O BOTÃO SW2 Liberte quando o LED azul se desligar.
4. LIGUE O PORTÁTIL AOS ALTIFALANTES COM UM CABO USB (NÃO INCLUDEO)

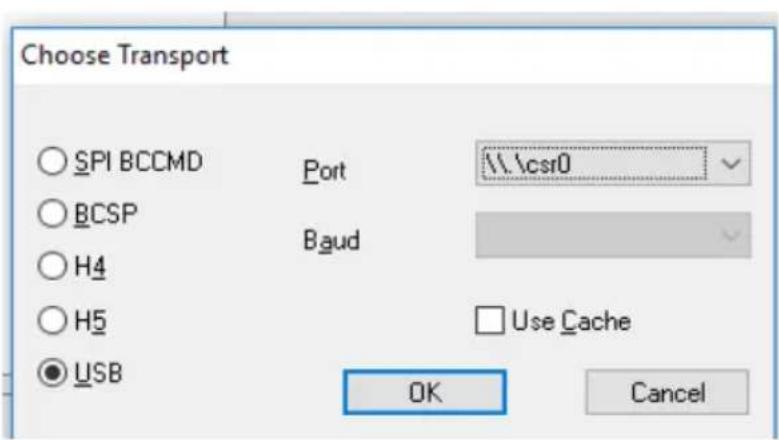

5. EXECUTE A PSTool. SeLECTION TRANSPORT (Transporte) e(depais a porta USB\csr0

NOTA: se a porta não estiver visível, corregue os controladoresmanualmente a partir de C: |Program Files (x86)|CSR|BlueSuite 2.6.4|drivers

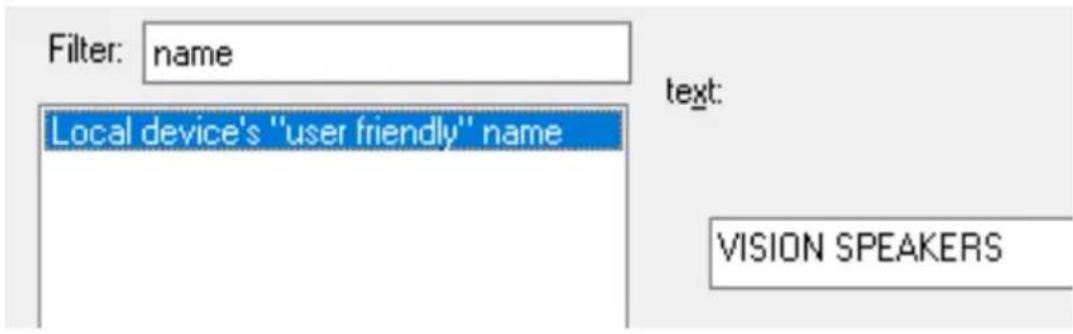

1. DIGITE "NAME" (Nome) EM FILTER (Filtro), depuis ajuste e, em seguida, selecione Set (Definir)

1. DIGITE "FIX" (Corrigir) EM FILTER (Filtro) O PIN atual,;neste exemple, está indication abaixo:

Ajuste o PIN (último digito de cada grupo), depuis prima Set (Definir) e Reset BC (Repor BC).

CóDIGOS RS-232

Este equipamento pode ser controlado atraves do telecomando incluindo ou por meio de umsystema de controlo AV professional que use@códigos RS-232.

Velocidade de transmissao 9600

Bit de paragem: 1

Dígito de verificação: nenhum

Intervalo de transmissao: mais de 80 ms

Formato da receção: HEXADECIMAL

Formato da resposta: ASCII

Pino 2 - Recetor

Pino 3 - Transmissor

Pino 5 - GND

A estrutura de um commando é 99, seguido do commando das vezes -

por exemple, para ligar, digite 99 eareth 11 duas vezes.

Cada parte do documento é precedida de "0x",elo que,por extenso,sera 0x99 0x11 0x11

Códigos HEXADECIMALS	No telecomando Funcão
99 11 11	ON	Terminar o modo de espera
99 15 15	OFF	Colocar no modo de espera
99 05 05	MUTE	Sem som
99 DA DA	UN-MUTE	Desativar a função "sem som"
99 01 01	BLUETOOTH	Selecionar entrada "Bluetooth"
99 09 09	LINE IN	Selecionar "Entrada de红线"
99 08 08	TREBLE+	Aumentar ganho de agudos em +1 dB
99 0D 0D	TREBLE-	Diminuir ganho de agudos em -1 dB
99 0C 0C	BASS+	Aumentar ganho de graves em +1dB
99 12 12	BASS-	Diminuir ganho de graves em -1 dB
99 10 10	RESET	Reiniciar tom
99 07 07 VOL+		Aumentar o volume (também Cancela a funcao "sem som", se ativa)
99 0B 0B VOL-		Diminuir o volume (também Cancela a funcao "sem som", se ativa)
99 02 02	BTPRIORITY ON	PRIORIDADE BT LIGADA

99 04 04		BTPRIORITY OFF	PRIORIDADE BT DESLIGADA
99 00 00		AUTOSTANDBY ON	MODO DE ESPERA AUTOMÁTICO LIGADO
99 5C 5C		AUTOSTANDBY OFF	MODO DE ESPERA AUTOMÁTICO DESLIGADO
99 5C 5C		BT_ON_OFF	Alternar Bluetooth ligado/desligado
99 5C 5C		MASTER_SLAVE	Alternar modo
99 A0 A0			Volume;nível 0 minimo
99 A1 A1 Volume nível 1
99 A2 A2 Volume nível 2
99 A3 A3 Volume nível 3
99 A4 A4 Volume nível 4
99 A5 A5 Volume nível 5
99 A6 A6			Volume;nível 6
99 A7 A7 Volume nível 7
99 A8 A8			Volume;nível 8
99 A9 A9 Volume nível 9
99 AA AA			Volume;nível 10
99 AB AB Volume nível 11
99 AC AC Volume nível 12
99 AD AD Volume nível 13
99 AE AE Volume nível 14
99 AF AF Volume nível 15
99 B0 B0 Volume nível 16
99 B1 B1 Volume nível 17
99 B2 B2 Volume nível 18
99 B3 B3 Volume nível 19
99 B4 B4 Volume nível 20
99 B5 B5 Volume nível 21
99 B6 B6 Volume nível 22
99 B7 B7 Volume nível 23
99 B8 B8 Volume nível 24
99 B9 B9			Volume;nível 25
99 BA BA Volume nível 26
99 BB BB			Volume;nível 27

99 BC BC Volume nível 28
99 BD BD		Volume nível 29
99 BE BE		Volume nível 30
99 BF BF		Volume nível 31
99 C0 C0 Volume nível 32
99 C1 C1 Volume nível 33
99 C2 C2 Volume nível 34
99 C3 C3 Volume nível 35
99 C4 C4		Volume nível 36 máximo

Note: se estiver selecionado o modo secundário, o altifalante está correponde ao Código MASTER_SLAVE [PRINCIPAL_SECURDÁRIO].

Códigos de returno

Códigos HEXADECIMALS	Nome	Função	Códigos de returno		Comenários
99 D0 D0	STANDBY	Estado de functión o do altoalante	0	1	LIGADO/Em* funçãoamento = 1 DESLIGADO/Em modo de espéra = 0
99 D1 D1	MUTE	Estado de sem som	0	1	Sem som desligado = 0 Sem som = 1
99 D2 D2	PT2314E_SELECT	Estado de seleção de entrada	0	1	Bluetooth = 0 Entrada de红线 = 1
99 D3 D3	PT2314E_GAIN_GET	Estado do ganho de volume	0	36	Total de 36 níveis
99 D4 D4	PT2314E_B_GAIN_GET	Estado do ganho de graves	0	14	Total de 14 níveis
99 D5 D5	PT2314E_T_GAIN_GET	Estado do ganho de agudos	0	14	Total de 14 níveis
99 D6 D6	BT_BIT	Estado do Bluetooth	0	2	BT emparelhado = 0 BT a emparelhar = 1 BT DESLIGADO = 2
99 D7 D7	BT_PRIORITY	Estado da Prioridade BT	0	1	Prioridade BT DESLIGADA = 0 Prioridade BT LIGADA = 1
99 D8 D8	AUTO_STANDBY	Estado do modo de espera automática	0	1	Modo de esperma automatístico DESLIGADO = 0 Modo de esperma automatístico LIGADO = 1
99 D8 D8	AUTO_STANDBY	Estado do modo de espera	0	1	Modo de esperma automatístico DESLIGADO = 0
		automático
99 D9 D9	OPERATION_MODE	Estado do modo principal/secu ndário			PRINCIPAL / SECUNDÁRIO

Nota: se estiver selecionado o modo secundario, o altifalante soit responde a STANDBY [MODO DE ESPERA], AUTO_STANDBY [ESPERA AUTOMÁTICA] E OPERATION_MODE [MODO DE OPERação].

As respostas são dadas em ASCII.

Exemplo 1

99 D0 D0 = Obter os returnos em modo de espera

ASCII: 0 / HEXADECIMAL: 0X 00 = Desligado

ASCII: 1 / HEXADECIMAL: 0X 01 = Ligado

(O "X" no textualo do.).

Exemplo 2

99 D2 D2 = Obter selecao de entrada

ASCII: 0 / HEXADECIMAL: 0X 00 = Bluetooth

ASCII: 1 / HEXADECIMAL: 0X 01 = Entrada de LINHA

Exemplo 3

GARANTIA VITALICIA, COM DEVOLUÇÃO AO FABRICANTE

Este produit inclui uma garantia vitalícia, com devolução ao fabricante. Se tiver algo problema, delve fornecer uma DESCRICÇÃO PORMENORIZADA da anomalia.

Alguns Produtos Vision são muito tíncicos e requirem a pesquisa de problemas em todos os elementos da instalação,azo que poderá não se tratar de uma anomalia doproprio produits Vision. Por este motivo, o fabricante pode recusar-se a substituir o artigo, caso não sera fornecida uma descrição adequada.

-Esta garantia aplica-se apenas ao comprador original e não é transferivel.
-Esta garantia protege-o do segunte:

Defeito em qualquer componente, incluindo a fonte de alimentacao.
Danos detetados quando o produit é inicialmente retirado da embalagem, se comunicados no prazo de 24 horas après a compra.

• Se o produit estiver completeness inoperacional no momento da entrega,摆在 de 21 das a partir da data de compra para notificar o distribuidor nacional, atraves do seu revendedor de AV.
• O comprador original é responsavel pelo envio do produit para o centro de assistência designado pela Vision.
• A responsabilité da Vision está limitada ao custo de substituição da unidade defeituosa em garantia, exceto em caso de morte ou ferimentos (EU85/374/EEC).
• Caso se trate de um produit em fim de série (EOL), a Vision efetuará a devolução do valor pago, em vez da substituição.
• Esta garantia não protege este produit contra anomalias causadas por'utilização excessiva, má'utilisation, instalação incorrente, alimentação eletrica instável ou deficiente, ou modificação.

A Vision tem por objetivo enviar o artigo de substituição no prazo de cinco días úteis, mas也是如此 não ser sempre possível, pelo que, nesses casos, o artigo sera'enviado logo que possível.

EXCLUSão DE RESPONSABILIDADES: Uma vez que estamos empenhados em melhorar os outros produits, os pormenores acima podem ser alterados sem avis prévio. Este Manual do Utilizador é publicado sem garantia e quaisquer melhoramentos ou alterações efetuados, que sejam necessários devido a erros tipograficos, imprecisões da informação atual ou melhoramentos nos programas e/ou equipamento, poderao ser feitos a qualquer alta, sem食欲 prévio. Essas alterações são introduzidas em novas edições do Manual de Utilizador.
