Producttype	Inbouwluidspreker voor verlaagd plafond
Installatie	Inbouw in verlaagd plafond, uitsnijddiameter 198 mm (7,8 inch)
Draadloze connectiviteit	Bluetooth 5.0 (standaardcode 0000), naam en code aanpasbaar via BlueSuite-software
Bedrade connectiviteit	Lijningang (lijnniveau), master/slave-verbinding met meegeleverde luidsprekerkabel, RS-232 (baud 9600)
Bediening	IR-afstandsbediening, knoppen op de luidspreker (aan/uit, ingangsselectie, toonregeling, volume, standby, dempen)
Functies	Master/slave-modus, Bluetooth-prioriteit, automatische standby na 10 min, reset van toon naar fabrieksinstellingen
Audio-instellingen	Instelbare bas en treble (+/- 1 dB per stap, 14 niveaus), volume 36 niveaus
LED-indicatoren	Blauw (Bluetooth), Geel (lijningang), Rood (standby, dempen, IR-ontvangst)
Beveiliging	Bescherming tegen elektrische schokken (niet openen), niet blootstellen aan vocht of regen
Garantie	Levenslange garantie retour atelier voor de oorspronkelijke koper
Onderhoud	Reinigen met een zachte droge doek; geen vloeistoffen of spuitbussen gebruiken
Repareerbaarheid	Geen door de gebruiker te repareren onderdelen; neem contact op met een gekwalificeerde professional
Voeding	Aansluiting op huishoudelijk stopcontact; bij langdurig niet gebruiken de stekker eruit trekken
Gewicht	Ongeveer 2,5 kg (schatting)
Afmetingen (totaal)	Buitendiameter ongeveer 230 mm, diepte ongeveer 120 mm (schatting)

Veelgestelde vragen - CS1900P VISION

Hoe installeer ik de CS1900P-luidspreker in een verlaagd plafond?

Gebruik de kartonnen sjabloon om een cirkel van 198 mm diameter te tekenen, knip het plafondpaneel uit, verwijder het rooster, draai de schroeven van de montageklemmen los, plaats de luidspreker in het gat en draai de schroeven vast. De luidspreker kan alleen in een verlaagd plafond worden geïnstalleerd.

Hoe verbind ik de luidspreker via Bluetooth?

Zorg ervoor dat de Bluetooth-ingang is geselecteerd (blauwe LED). Schakel Bluetooth in op uw apparaat, zoek naar 'CS1900P' en voer de code '0000' in indien gevraagd. De naam en code kunnen worden gewijzigd via de BlueSuite-software.

Wat te doen als de luidspreker niet meer reageert?

Controleer de voeding en de netsnoer. Als de luidspreker in standby staat, druk dan op de POWER-knop of de ON-toets van de afstandsbediening. Als er geen reactie is, haal dan de stekker eruit en steek hem na enkele seconden weer in. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Hoe stel ik een daisy chain-verbinding in?

Verbind meerdere kits in serie. De eerste kit wordt ingesteld als master (schakelaar op MASTER) en stuurt de ingangen en het volume aan. De volgende kits zijn slave (schakelaar op SLAVE). Gebruik geen ongeschikte afgeschermde kabel. Het aantal kits is onbeperkt.

Hoe stel ik de bas en treble in?

Gebruik de toetsen BASS+/- en TREBLE+/- op de afstandsbediening of de bijbehorende knoppen op de luidspreker. Elke druk past het niveau aan met +/- 1 dB, met 14 mogelijke niveaus. Om terug te keren naar de fabrieksinstellingen, drukt u op RESET.

Wat betekent de knipperende rode LED?

De rode LED knippert langzaam wanneer de demping (MUTE) is ingeschakeld. Hij knippert snel bij ontvangst van infraroodsignalen van de afstandsbediening. Als hij continu brandt, staat de luidspreker in standby-modus.

Hoe schakel ik de automatische standby uit?

Druk op de toets AUTO STANDBY van de afstandsbediening om de functie in of uit te schakelen. Standaard gaat de luidspreker na 10 minuten inactiviteit in standby. In standby-modus wordt hij geactiveerd wanneer een bron wordt gedetecteerd (Bluetooth of lijningang).

Kan ik de luidspreker bedienen via een extern besturingssysteem?

Ja, via de RS-232-ingang (pin 2 Rx, pin 5 GND). Gebruik de hexadecimale codes die in de handleiding staan (bijv. 0x99 0x11 0x11 om in te schakelen). De baudrate is 9600, 1 stopbit, geen pariteit.

Hoe reinig ik de luidspreker?

Reinig de buitenkant met een zachte, droge doek. Gebruik nooit vloeistoffen, spuitbussen of schurende middelen. Laat geen vocht binnendringen. Het rooster kan worden verwijderd voor een grondigere reiniging.

Wat dekt de levenslange garantie retour atelier?

De garantie dekt defecten aan componenten (inclusief de voeding) en schade die binnen 24 uur na aankoop wordt geconstateerd. U moet elk defect binnen 21 dagen melden. De oorspronkelijke koper is verantwoordelijk voor de verzending naar het servicecentrum. Vision vervangt of vergoedt het defecte product, onder voorbehoud van een gedetailleerde beschrijving van de storing.

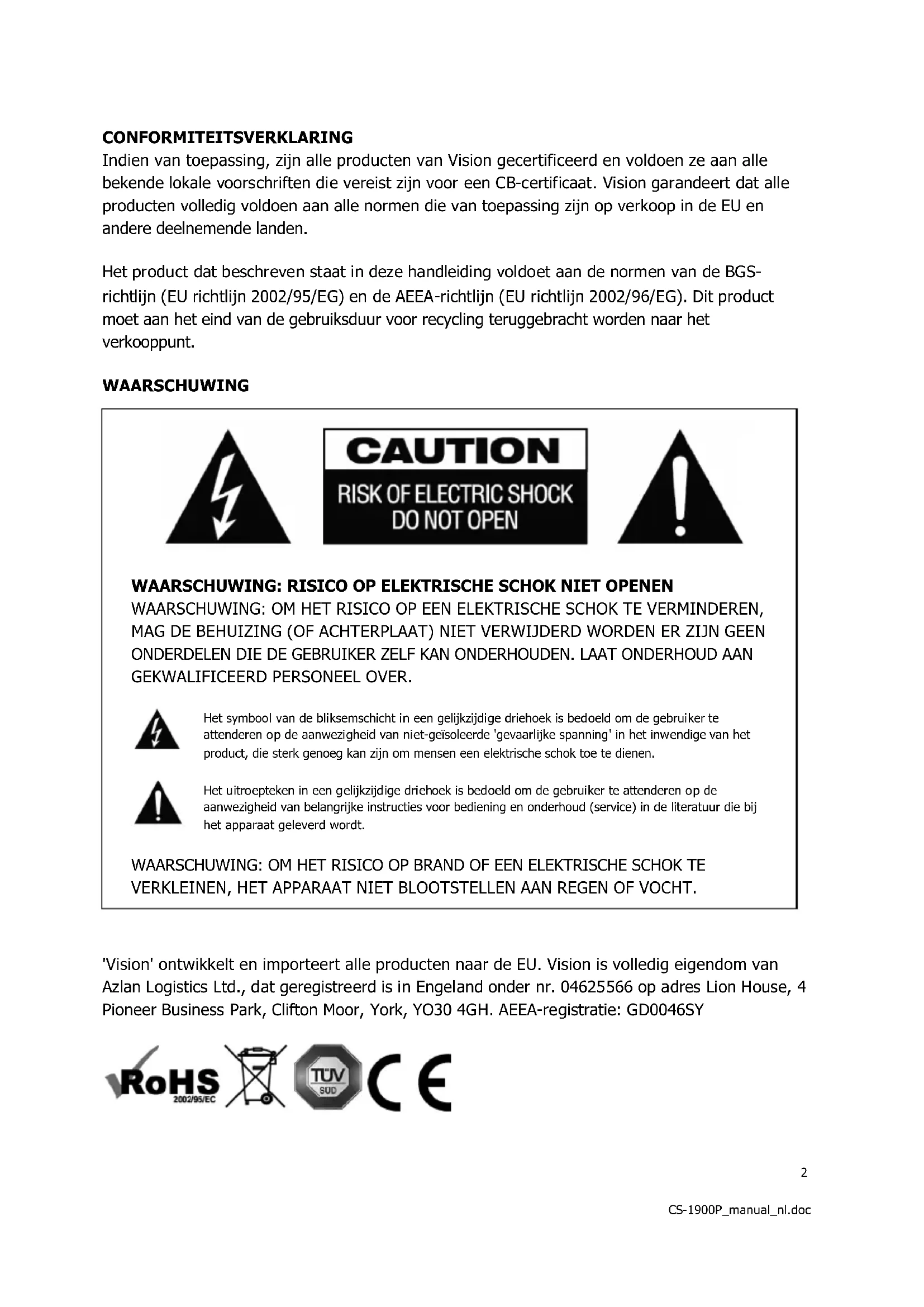

GEBRUIKSAANWIJZING CS1900P VISION

Indien van toepassing, zijn alle producten van Vision gecertificeerd en voldoen ze aan alle bekende lokale voorschriften die vereist zich voor een CB-certificaat. Vision garandeert dat alle producten volledig voldoen aan alle normen die van toepassing zich op verkoop in de EU en andere deelnemende landen.

Het product dat beschreiben staat in deze handleiding voldoet aan de normen van de BGS-richtlijn (EU richtlijn 2002/95/EG) en de AEEA-richtlijn (EU richtlijn 2002/96/EG). Dit product moet aan het eind van de gebruiksduur voor recycling teruggebracht worden maar het verkooppunt.

WAARSCHUWING

WAARSCHUWING: RISICO OP ELEKTRISCHE SCHOK NIET OPENEN

WAARSCHUWING: OM HET RISICO OP EEN ELEKTRISCHE SCHOK TE VERMINDEREN, MAG DE BEHUIZING (OF AchterPLAAT) NIET VERWIJDERD WORDEN ER ZIJN GEEN ONDERDELEN DIE DE GEBRUiker ZELF KAN ONDERHOUDEN. LAAT ONDERHOUD AAN GEKWALIFICEERD PERSONEEL OVER.

Het symbol van de bliksemenschicht in een gelijkzijdige drihoek is bedoeld om de gebruiker te attenderen op de aanwezigheid van Niet-geisoleerde 'gevaarlijke spanning' in het inwendige van het product, die sterk genoeg kan zich om mensen een elektrische schok toe te dienen.

Het uitroepteken in een gelijkzijdige driehoek is bedoeld om de gebruiker te attenderen op de aanwezigheid van belangrijke instructies voor bediening en onderhoud (service) in de literatuur die bij het apparaat geleverd worden.

WAARSCHUWING: OM HET RISICO OP BRAND OF EEN ELEKTRISCHE SCHOK TE VERKLEINEN, HET APPARAAT NIET BLOOTSTELLEN AAN REGEN OF VOCHT.

'Vision' ontwikkt en importeert alle producten maar de EU. Vision is volledig eigendom van Azlan Logistics Ltd., dat geregisteerd is in England onder nr. 04625566 op adres Lion House, 4 Pioneer Business Park, Clifton Moor, York, YO30 4GH. AEEA-registry: GD0046SY

VERKLARING INZAKE OORSPRONG

Alle producten van Vision worden gemaatk in de Volksrepubliek China.

GEBRUIK UITSLUITEND HUISHODELIJKE STOPCONTACTEN

Als het apparaat aan een stopcontact worden aangesloten dat een hoger voltage levert, kan dat brandgevaar opleveren.

WEES VOORZICHTIG MET HET NETSNOER

Haal de stekker nooit uit het stopcontact door aan het snoer te trekken; trek algijd aan de stekker zich. Trekken aan het netsnoer kan het beschadigen. Als u van plan bent om uw apparaat gedurende langere tijd Niet te gebruiken, haal dan de stekker uit het stopcontact.

Plaats geen meubels of andere zware objecten op het snoer en probeer te voorkomen dat er zware objecten op vallen. Leg geen knoop in het netsnoor. Het snoer kan nicht alleen beschadigd worden, maar er kan ook kortsluiting optreden wat verwolgens brandgevaar oplevert.

Vermijd dat het product onder de volgende omstandigheden worden geinstalleerd:

Vochtige of natte plaatsen
- Plaatsen met direct zonlicht of zich bij verwarmingsapparatuur
- Extreem koude locaties
- Plaatsen met buitensporig veel vibratie of stof
- Slecht geventileerdeplaatsen

Stel dit product Niet bloot aan druppelen of spatten. ZET GEEN PRODUCTEN GEVULD MET VLOEISTOF OP OF IN DE BUURT VAN DIT PRODUCT!

Zorg voor het verplaatsen van het apparaat dat het netsnoer uit het stopcontact is gehaald en ontkoppel kabels die op andere apparaten zijn aangesloten.

Als u een abnormale geur of rook opmerkt, schakel dit product dan meteen uit en haal de stekker uit het stopcontact. Neem contact op met uw tussenpersoon of met Vision.

VERPAKING

Bewaar al het verpakkingsmateriaal. Dat is essentieel voor vervoer in het geval dat het apparaat gerepareerd moet worden.

ALS HET APPARAAT NIET IN DE ORIGINELE VERPAKKING NAAR DE REPARATIEDIENST WORDT GERETOURNEERD, ZAL SCHADE VEROORZAAKT TijdENS HET TRANSPORT NIET ONDER DE GARANTIE VALLEN.

WATTAGE

De meest consistente normen voor het meten van wattage zijn 'Program Power' en 'RMS', waar dat die gemiddelde, aanhoudende niveaus meten.

Wannerl luidspekers geintegreerde versterkers hebben, is de belasting (weerstand gemeten in ohm) befind du s het vermogen is een vast getal.

VOCHTIGHEID

Deze luidsprekers zijn nicht waterbestendig en nicht ontworpen voor gebruik in zeer vochtige ruimten.

CONNECTIVITEIT

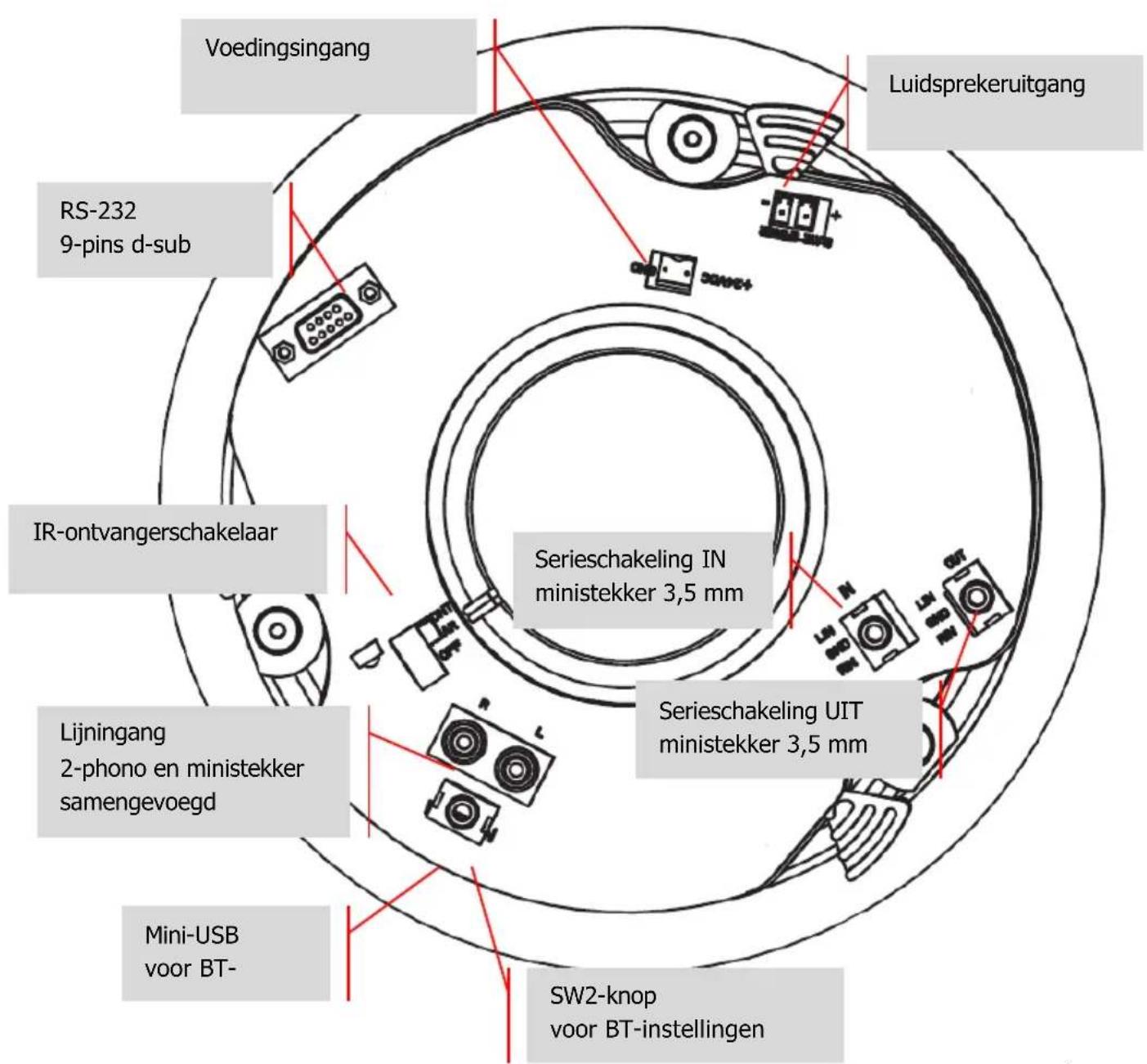

Master-luidspreker

LUIDSPREKERKABEL

Er worden een luidsprekerkabel meegeleverd om de master te verbinden met de slave. U kunt ook een andere luidsprekerkabel gebruiken; deze要去 nicht-afgeschermd zich en een minimale dikte van 0,75 mm hebben. DE GARANTIE VERVALT ALS U ONGESCHIKTE AFGESCHERMDE BEKABELING GEBRUIKT, ZOALS EEN PHONO- OF MINISTEKKERKABEL.

IR-ONTVANGERSCHAKELAAR

FRONT (VOORKANT) - IR-ontvanger aan de voorkant actief. De afstandsbediening kan normalaal worden gezruikt

REAR (ACHTERKANT) - IR-ontvanger aan de achterkant actief. IR-ontvanger aan de voorkantuitgeschakeld. Geschikt voor integratie in een regelsystem.

OFF (UIT) - zowel de ontvangers aan de Voorzijde en weiterzijde als de lijningangen zijnuitgeschakeld. Gebruik deze stand wanner een set permanent in serie geschakeld is.

IN SERIES GESCHAKELD

Gebruik in grotere ruimten meertere sets tegelijk. Er geldt geen beperking voor het aantal sets. De eerste set in de keten is de 'master-set', die de ingangen schakelt en het volume regelt.

Sluit nicht reckstreeks een laptop of telefoon op de in serie geschakelde ingang aan.

AUTOMATISCH SCHAKELEN NAAR BLUETOOTH

Gebruik BT PRIORITY op de afstandsbediening om automatisch te schakelen van lijningang maar Bluetooth-ingang wanner er een Bluetooth-apparaat worden gekoppeld.

Als BT PRIORITY is ingeschakeld en er een Bluetooth-apparaat worden ontkoppeld, schakelen de luidsprekers terug maar lijningang.

AUTOMATISCHE STAND-BY

De luidsprekers worden na 10 minutes inactiviteit in stand-by gezet.

• Bluetooth-apparaat NIET GEKOPPELD wanner het in stand-by worden gezet:

○ de luidsprekers worden geactiveerd als u een apparaat koppelt of audio afspeelt via de lijningang.

• Bluetooth-apparaat GEKOPPELD wonneer het in stand-by wordt gezet:

indien de BT-ingang was geselecteerd: de luidsprekers worden alleen door de Bluetooth-bron geactiveerd.

O Indien de lijningang was geselecteerd, worden ze alleen door een lijningang geactiveerd.

STATUSINDICATORS

BLAUWE LED-Bluetooth-ingang

Langzaam knipperend: Bluetooth bevindt zich in de koppelstand

Aan: Apparaat gekoppeld

GELE LED - lijningang

Aan: kabelingang geselecteerd

RODE LED - stand-by

Langzaam knipperend: dempen geactiveerd

Snel knipperend: IR van afstandsbediening worden ontvangen

Aan: in stand-by

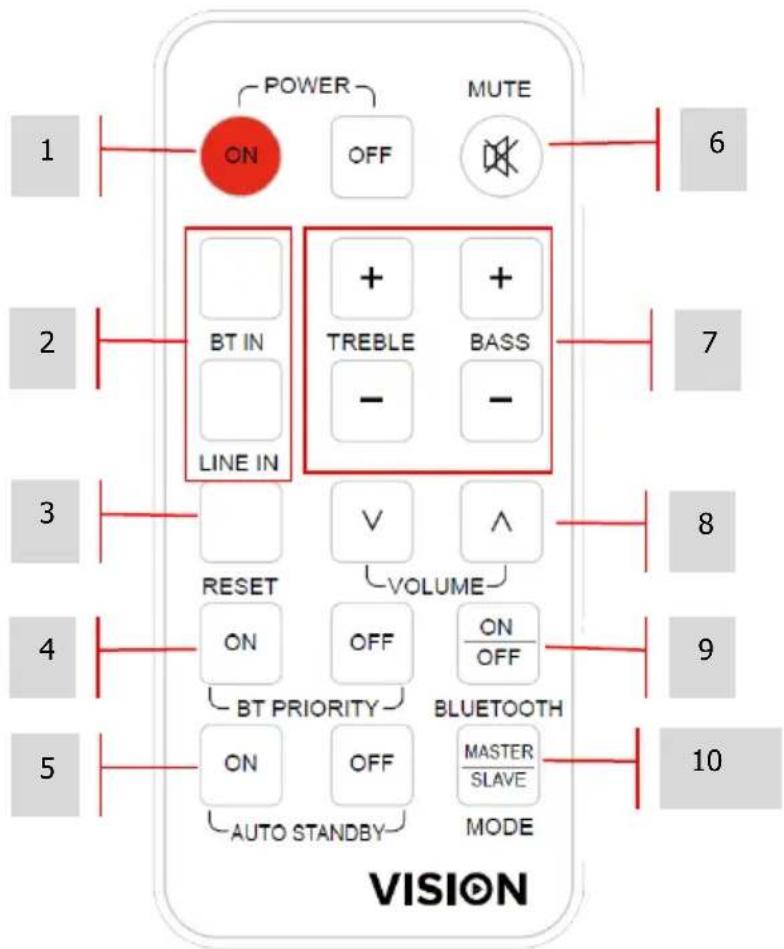

AFSTANDSBEDIENING

1. STROOM aan/uit
   2.INGANGSSELECTTIEBluetooth/（bekabelde）lijningang
2. RESET toon resettenaar fabrieksinstelling
3. BLUETOOTH PRIORITY automatisch schakelenaar Bluetooth wanner een Bluetooth-apparaat wordt gekoppeld
4. AUTO STANDBY activeren of deactiveren
5. MUTE
6. TONE treble en bas
7. VOLUME
8. BLUETOOTH activeren of deactiveren
9. IN SERIES GESCHAKELDE MODUS

a. MASTER Gebruik deze modus

i. als de set nicht een in serie geschakelde set is
ii. als deutsche set een in série geschakelde set is en de 'master'-set is, die de ingangen schakelt en het volume regelt

b. SLAVE Gebruik deze modus als deze set een in série geschakelde 'slave'-set is.

INSTALLATIE

1. GATEN IN DE PLAFONDTEGELS MAKEN Teken rond de meegeleverde kartonnen sjabloon. Snijd langs deze lijn. Diameter gat 198 mm / 7,8".

NB: deze luidsprekers können alleen worden geplaatst in verlaagde plafonds.

1. ROOSTER VERWIJDEREN Verwijder het rooster van de luidsprekers.

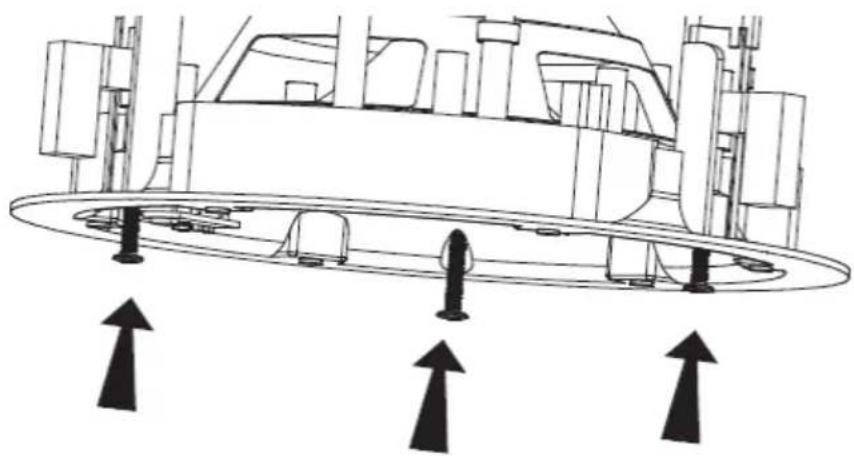

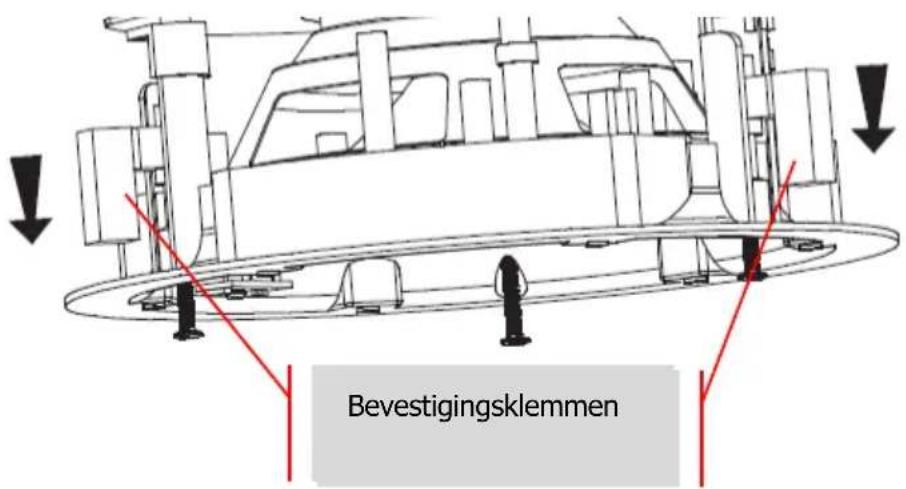

2. KLEMMEN LOSMAKEN Draai de afgebeelde schroeven los. Draai de klemmenaar binnen.

1. IN PLAFONDTEGEL PLAATSEN Draai de schroeven vast

BLUETOOTH-INGANG

STANDAARD PIN: 0000

Wanner 'Bluetooth Priority' aan staat, zullen de luidsprekers automatisch maar de Bluetooth-bron schakelen zodia een apparaat is gekoppeld.

NAAM EN PIN VAN HET BLUETOOTH-APPARAAT WIJZIGEN

1. INSTALLLEER DE BLUESUITE-SOFTWARE
   Download deque via https://visionaudiovisual.com/cs-1900p/ (alleen Windows)
2. KOPPELE TELEFOON MET LUIDSPREKERS
3. DRUK OP KNOP SW2 EN HOUD DEZE INGEDRUKT Laat de knop los zodra de blauwe leduitgaat.
4. SLUIT PC AAN OP LUIDSPREKERS MET USB-KABEL (NIET INBEGREPEN).

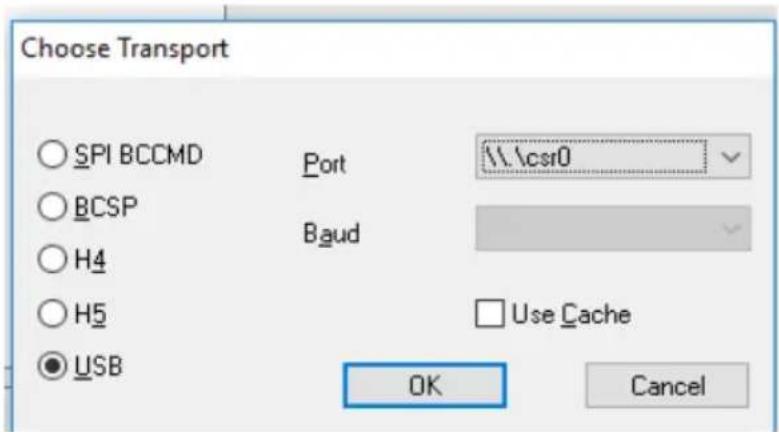

5. VOER PSTool UIT. Selecteer TRANSPORT en selecteer poort USB\csr0

OPMERKING: als de poort nicht worden getoond, laad de drivers dan handmatig via C: |Program Files (x86) | CSR | BlueSuite 2.6.4 | drivers

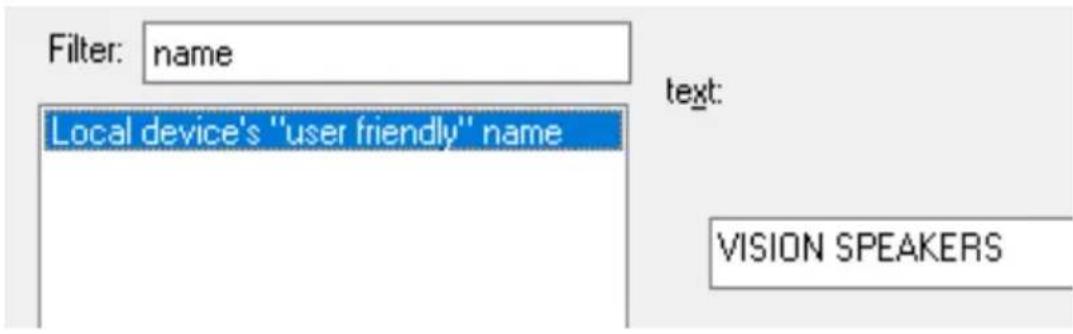

1. TYP 'NAAM' IN BIJ FILTER Pas aan en selecteer verzolgens Set (Instellen)

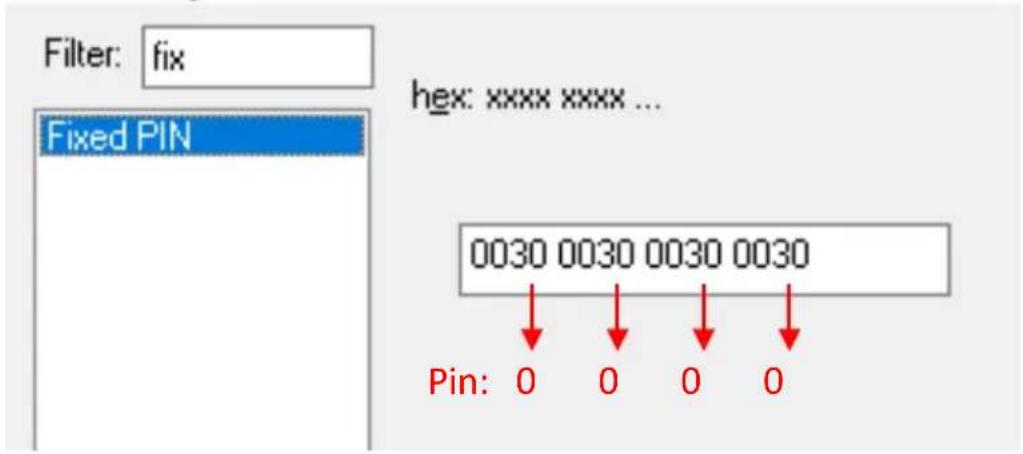

1. TYP 'FIX' IN BIJ FILTER De huidige pin in dit voorbeeld worden hieronder getoond:

Pas de pin (laatste cijfer van elke grop) aan en drukervolgens op Set (Instellen) en Reset BC (BC resetten).

RS-232-CODES

Dit product kan bediend worden met de bijgesloten afstandsbediening of door middel van een professioneel AV-regelsystem met gebruik van RS-232-codes.

Overdrachtssnelheid: 9600

Stopbit: 1

Controlecijfer: geen

Transmissie-interval:meer dan 80 ms

Ontvangstformaat: HEX

Antwoordformaat: ASCII

Pin 2 - Rx

Pin 3-Tx

Pin 5-GND

De opdrachtstructeur bestaat UIT 99 en daarna tweeemaal de opdracht,

bijv. inschakelen: stuur 99 en stuur verwolgens tweeemaal 11.

Elk onderdeel van de code worden voorafgegaan door '0x'. Daardoor is de lange schrijfwijze:

0x99 0x11 0x11

Hex-codes	Op afstandsbediening	Functie
99 11 11	ON	Apparaat UIT stand-by halen
99 15 15	OFF	Apparaat in stand-by zetten
99 05 05 MUTE Dempen
99 DA DA	UN-MUTE	Dempen opheffen
99 01 01	BLUETOOTH	Ingangsselectie 'Bluetooth'
99 09 09	LINE IN	Ingangsselectie 'Line-in'
99 08 08	TREBLE+	Treble-versterking verhogen met +1dB
99 0D 0D	TREBLE-	Treble-versterking verlagen met -1dB
99 0C 0C	BASS+	Basersterking verhogen met +1dB
99 12 12	BASS-	Basersterking verlagen met -1dB
99 10 10	RESET	Toon resetten
99 07 07	VOL+	Volume + (heft ook dampen op indien actief)
99 0B 0B	VOL-	Volume - (heft ook dampen op indien actief)
99 02 02	BTPRORITY ON	BT PRIORITY AAN
99 04 04	BTPRIORITY OFF	BT PRIORITY UIT
99 00 00	AUTOSTANDBY ON	AUTOMATISCHE STAND-BY AAN
99 5C 5C	AUTOSTANDBY OFF	AUTOMATISCHE STAND-BY UIT
99 5C 5C	BT_ON_OFF	Schakelenussen Bluetooth aan/uit
99 5C 5C	MASTER_SLAVE	Schakelenussen modi
99 A0 A0		Volumestap 0 minimum
99 A1 A1	Volumestap 1
99 A2 A2	Volumestap 2
99 A3 A3	Volumestap 3
99 A4 A4	Volumestap 4
99 A5 A5	Volumestap 5
99 A6 A6		Volumestap 6
99 A7 A7	Volumestap 7
99 A8 A8		Volumestap 8
99 A9 A9	Volumestap 9
99 AA AA		Volumestap 10
99 AB AB	Volumestap 11
99 AC AC	Volumestap 12
99 AD AD	Volumestap 13
99 AE AE	Volumestap 14
99 AF AF	Volumestap 15
99 B0 B0	Volumestap 16
99 B1 B1		Volumestap 17
99 B2 B2	Volumestap 18
99 B3 B3	Volumestap 19
99 B4 B4	Volumestap 20
99 B5 B5	Volumestap 21
99 B6 B6	Volumestap 22
99 B7 B7	Volumestap 23
99 B8 B8	Volumestap 24
99 B9 B9		Volumestap 25
99 BA BA	Volumestap 26
99 BB BB		Volumestap 27
99 BC BC	Volumestap 28
99 BD BD		Volumestap 29
99 BE BE		Volumestap 30
99 BF BF		Volumestap 31
99 C0 C0	Volumestap 32
99 C1 C1	Volumestap 33
99 C2 C2	Volumestap 34
99 C3 C3	Volumestap 35
99 C4 C4		Volumestap 36 maximum

NB: als de slave-modus is geselecteerd, reageert de luidspreker alleen op MASTER_SLAVE CODE.

Retourcodes

Hex-codes	Naam	Functie	Retourcodes		Opmerkingen
99 D0 D0	STANDBY	Luidspreker in actieve status	0	1	AAN/actief = 1 UIT/stand-by = 0
99 D1 D1	MUTE	Status dempen	0	1	Dempen UIT = 0 Dempen aan = 1
99 D2 D2	PT2314E_SELECT	Status ingangsselectie	0	1	Bluetooth = 0 Lijningang = 1
99 D3 D3	PT2314E_GAIN_GET	Status volumeversterking	0	36	Totaal 36 stappen
99 D4 D4	PT2314E_B_GAIN_GET	Status basversterking	0	14	Totaal 14 stappen
99 D5 D5	PT2314E_T_GAIN_GET	Status treble-versterking	0	14	Totaal 14 stappen
99 D6 D6	BT_BIT	Bluetooth-status	0	2	BT gekoppeld = 0 BT koppelen = 1 BT UIT = 2
99 D7 D7	BT_PRIORITY	Status BT Priority	0	1	BT Priority UIT = 0 BT Priority AAN = 1
99 D8 D8	AUTO_STANDBY	Status automatische stand-by	0	1	Automatische stand-by UIT = 0 Automatische stand-by AAN = 1
99 D8 D8	AUTO_STANDBY	Status automatische stand-by	0	1	Automatische stand-by UIT = 0
99 D9 D9	OPERATION_MODE	Status master/slave-modus			MASTER / SLAVE

NB: als de slave-modus is geselecteerd, reageert de luidspreker alleen op STANDBY, AUTO_STANDBY en OPERATION_MODE.

Antwoorden worden gegeven in ASCII.

Voorbeeld 1

99 D0 D0 = Stand-by-stand ophalen geeft

ASCII: 0 / HEX: 0X 00 = Uit

ASCII: 1/ HEX: 0X 01 = Aan

(de X in de HEX-string is letterlijk een X)

Voorbeeld 2

99 D2 D2 = Ingangsselectie ophalen

ASCII: 0 / HEX: 0X 00 = Bluetooth

ASCII: 1 / HEX: 0X 01 = Lijningang

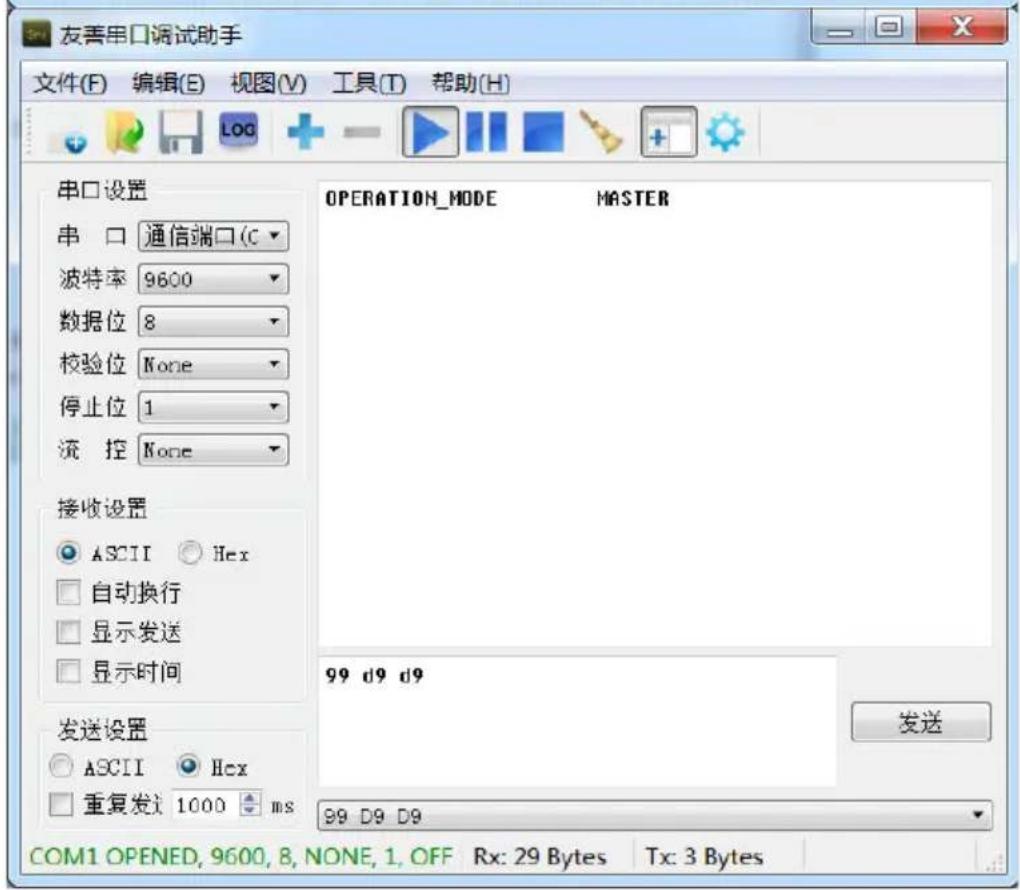

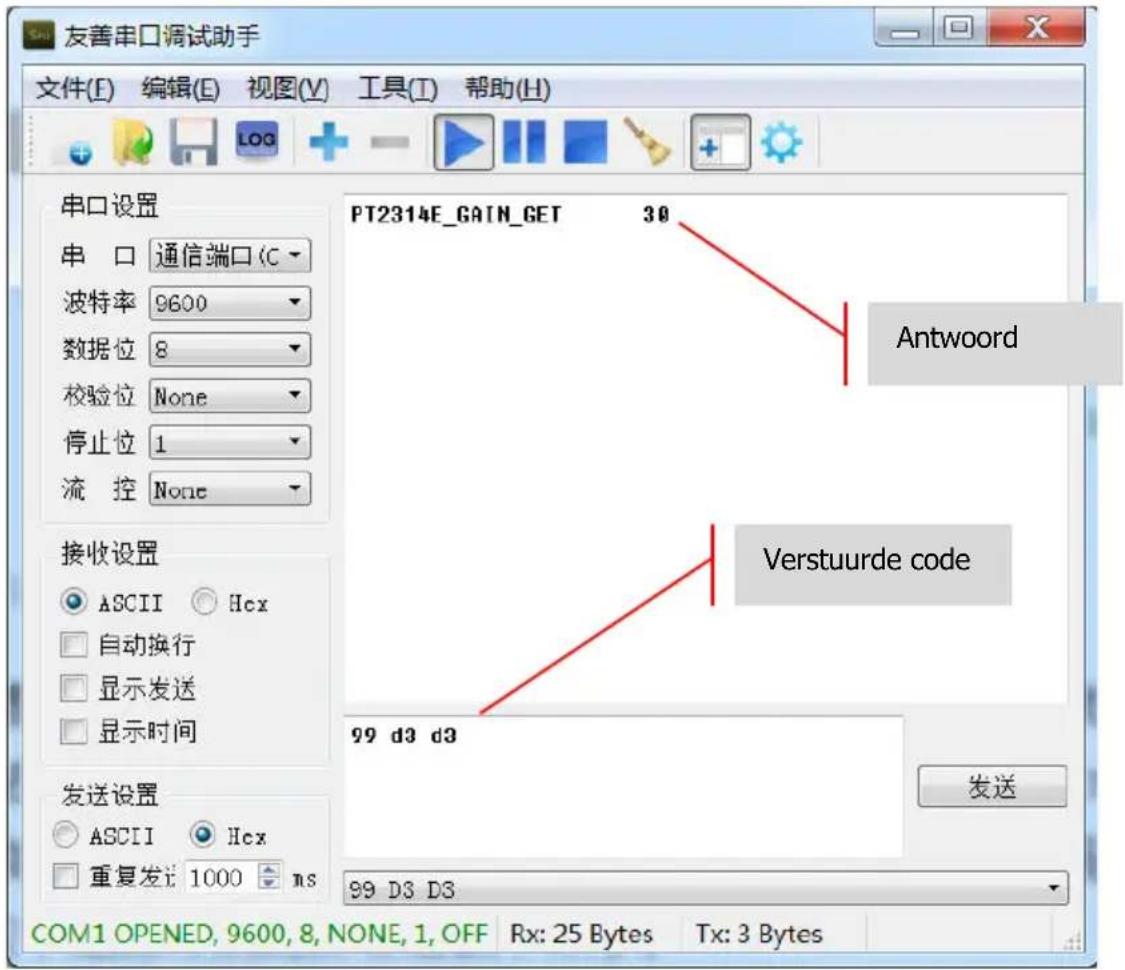

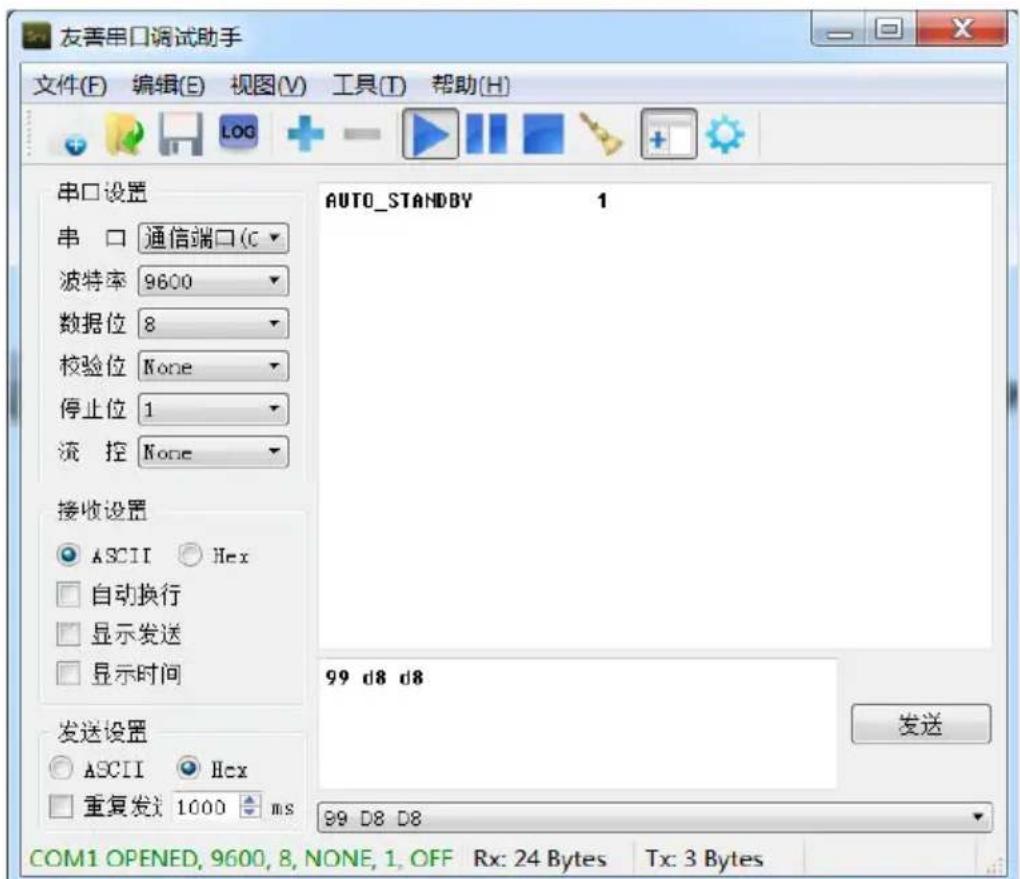

Voorbeeld 3

LEVENSLANGE RETOURGARANTIE

Dit product wordt geleverd met een levenslange retourgarantie. Als er een probleem optreedt,要去 een GEDETAILLEERDE BESCHRIJVING van het defect gehen.

Sommige producten van Vision zijn zeer technisch en vereisen probleemoplosssing voor alle elementen van de installmentie, waar het ook kan voorkomen dat het Niet het product van Vision is dat defect is. Hierdoor kan de leverancier weigeren een artikel te verrangen als er geen adequate beschrijving worden gegeven.

• De garantie geldt uitsluitend voor de originele koper van het product en kan nicht worden overgedragen.
• De garantie is van toepassing op het volgende:

Defect van een willekeurige component, waaronder de voeding.
Schade die wordt vastgesteld wonneer het product voor het eerst uit de verpakking worden gehaald, mits deze binnen 24oor na aankoop worden gemeld.

• Als het product DOA (defect bij ontvangst) is, hebt u 21LAGEN vanaf de aankoopdatum om de nationale distributeur op de hoogte te stellen via uw av-dealer.
• De oorspronkelijke koper is verantwoordelijk voor verzending van het productaar het door Vision aangewezen servicecentrum.
• De aansprakelijkheid van Vision is beperkt tot de kosten van verranging van de defecte eenheid onder garantie, met uitzondering van overlijden of lichamelijk letsel (EU85/374/EEG).
• Als het product zich langer worden geprodueerd (EOL/end of line), biedt Vision restitutie inplaats van verranging van het articlel.
• Deze garantie beschermt het product Niet gegen defecten die zich veroorzaakt door misbruik, verkeerd gebruik, onjuiste installmentie, instabiele of defecte voedingsingangen of aanpassingen.

Vision streeft ernaar binnen 5 werkdaten een verrangend articel te verzenden. Het kanECHter voorkomen dat dit nicht möglich is, in welt geval zo snel als praktisch möglich een verrangend articel zal worden verzonden.

JURIDISCHE DISCLAIMER: Omdat we ernaar streven once producten te verbeteren, kuren bovengenoemde geevens zonder voorafgaande kennisgeving worden gewijzigd. Deze gebruikershandleiding worden zonder garantie gespubliceerd en alle verbeteringen of wijzigingen in de gebruikershandleiding die noodzakelijk zijn als gevolg van typografische fouten, onjuisteden in de huidige informatie of verbeteringen aan programma's en/of de apparatuur kunnen op elk moment en zonder voorafgaande kennisgeving worden doorgevoerd. Dergelijk wijzigingen zullen in neue edities van de gebruikershandleiding worden opgenomen.

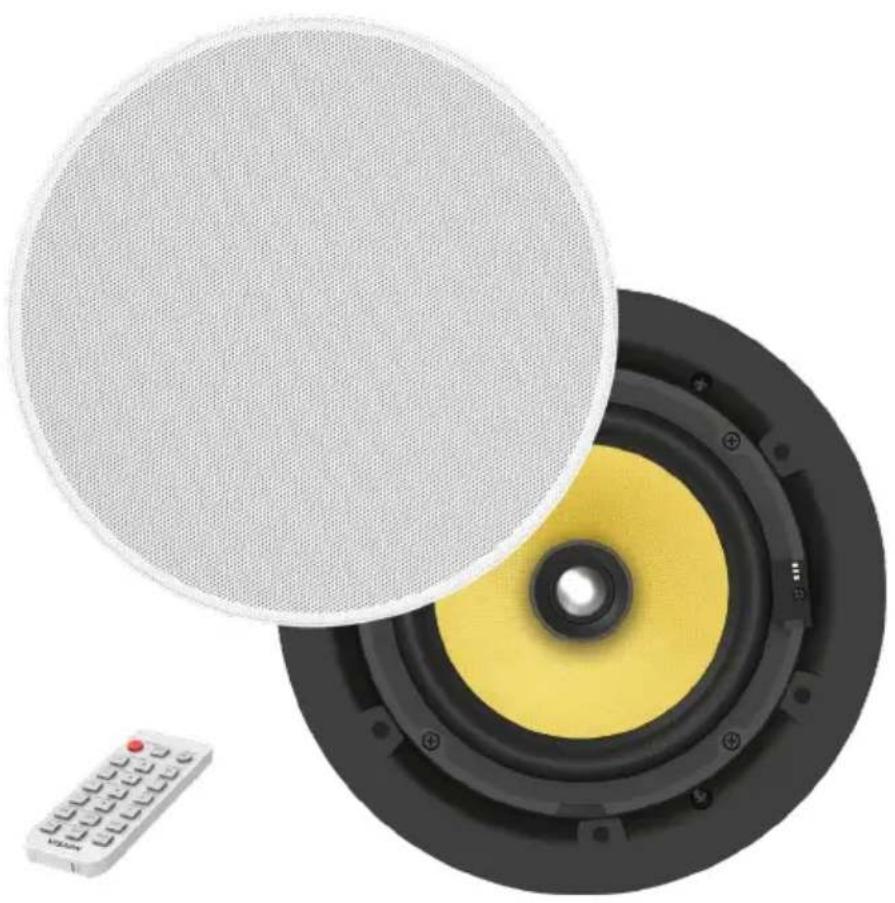

Głosniki CS-1900P ZWBUDOWANYM ZASILACZEMINSTRUKCJA OBSŁUGI

www.visionaudiovisual.com/cs-1900p

DEKLARACJA ZGODNOSCI
