GEBRUIKSAANWIJZING SP5000P VISION

Gefeliciteerd met uw keuze voor de Vision SP-5000. Lees deze gebruikershandleiding goed door en gebruik uw product alleen in overeenstemming met de aanwijzingen voor een optimale prestatie. Kijk voor een elektronische versie van deze handleiding en verdere informatie op: www.visionaudiovisual.com

CONFORMITEIT

Het in deze handleiding omschreiben product voldoet aan de RoHS (EU richtlijn 2002/95/EC) en WEEE (EU richtlijn 2002/96/EC) standard. Certificaten, waaronder SGS-rapporten, zich op aanvraag verkrijgbaar. Dit product dient aan het einde van de levensduur te worden teruggebracht maar het verkooppunt voor recyclingdoeleinden.

WAARSCHUWINGEN

CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER (OR BACK). NO USERSERVICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.

Vision maakt deel uit van het productiecertificeringssysteme van TUV SUD. Alle van toepassing zinde certificeringen zijn door TUV afgegeben. 'Vision' ontwikkelt en importeert al haar producten maar de EU. Vision is volledig eigendom van Azlan Logistics Ltd, dat geregisteerd is in England onder nr. 04625566 op het adres Lion House, Pioneer Business Park, Clifton Moor, York, YO30 4GH

GEBRUIK ALLEEN STOPCONTACTEN DIE STANDAARD ZIJN VOOR UW LAND

Het aansluiten van het apparaat op een stopcontact met een hogere spanning kan brand verooorzaken.

GA ZORGVULDIG OM MET DE STROOMKABEL

Trek de stekker nooit aan het snoer uit het stopcontact, maar algijd aan de stekker zichl. Trekken aan het snoer kan schade hieraan veroorzaken. Haal de stekker uit het stopcontact wanner u het apparaat gedurende langere tijd Niet gaat gebruiken. Plaats geen meubels of andere zware voorwerpen op het snoer en voorkom dat u er zware voorwerpen op LAST vallen. Voorkom dat er knopen in het snoer komen. Dit kan nicht alleen uw snoer beschadigen, maar ook kortsluiting en dientengevolge brand veroorzaken.

INSTALLATIEPLEK

Installer uw apparaat Niet opplaatsen die:

• nat of vochtig়n
• aan direct zonlicht় blootgesteld of zich te zich bij de verwarming bevinden
• extrémekoudzijn
• blootgesteld zich aan veel trillingen of stof
• slecht geventileerd zich.

Voorkom dat het product in contact komt met water en/of druppels. PLAATS GEEN VLOEISTOFHOUDENDE VOORWERPEN OP, OF IN DE BUURT VAN DIT PRODUCT!

Voordat u het apparaat verplaatst, dient u het snoer uit het stopcontact te trekken en alle verbindingskabels met de andere apparaten los te koppelen.

WAARSCHUWINGSTEKENS

Als u een ongewone geur waardeemt of rook uit het apparaat ziet komen, dient u het onmiddelijk uit te schakelen en de stroomkabel uit het stopcontact te trekken. Neem contact op met uw verkoper of Vision.

VERPAKKING

Bewaar alle verpaktingsmaterialen. Dit is belangrijk als het apparaat ten behoeve van reparatie vervoerd moet worden. ALS HET APPARAAT NIET IN DE ORIGINELE VERPAKKING AAN HET SERVICECENTRE WORDT GERETOURNEERD, VALT EVENTUELE TijdENS HET VEROER ONTSTANE SCHADE BUITEN DE GARANTIE.

VERMOGEN

Het vermelde nominaal vermogen is het "te verwerken vermogen" van de luidspreker, Niet het "af te给他们 vermogen". De luidsprekers können maximaal 20 watt RMS aan.

Pas op wonneer u een versterker gebruikt met een uitgangsvermogen van 10-100w RMS. Een tekleine versterker kan een verrormd signala doorgeven aan de luidsprekers, waardoor deze snel beschadigd raken ZONDER merkBare signalen zoals geluidsvervorming. Een te zware versterker daarentegen kan een te krachtig signala uitzenden en bij langdurig gebruik de luidsprekers eveneens beschadigen.

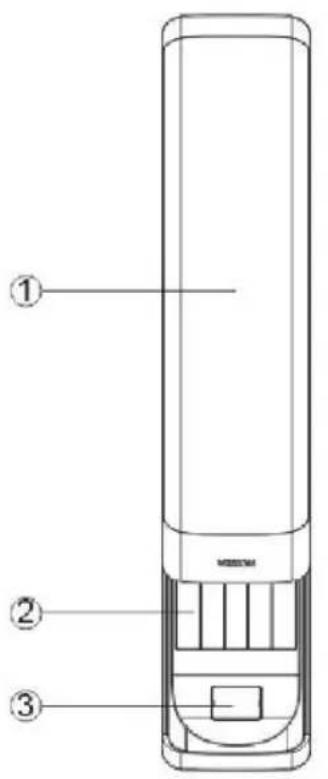

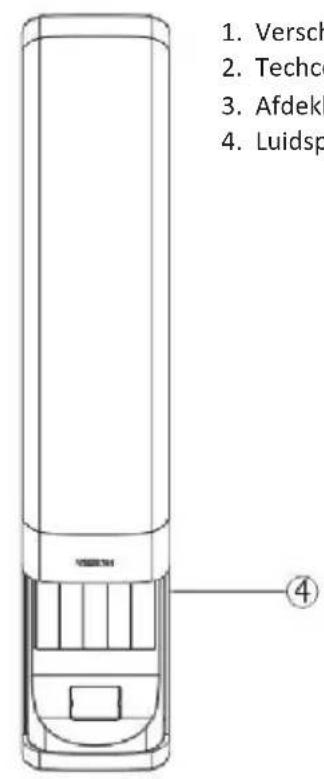

VOOR

1. Verschuijbaar rooster
2. Techconnect-modules
3. Afdekkapje kabeluitgang
4. Luidsprekerchassis

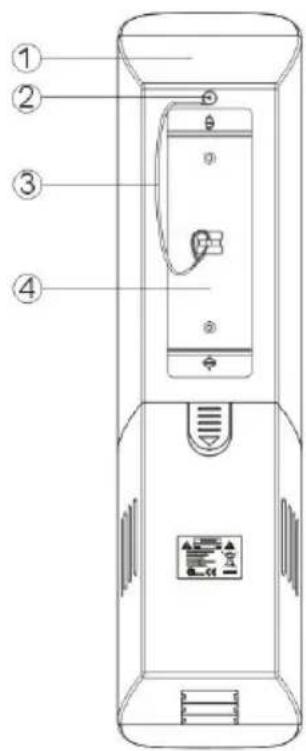

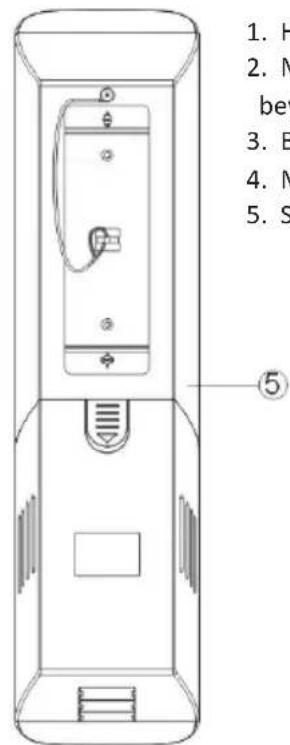

ACHTER

1. Hoofdluidspreker
2. M4 × 8 schroeven voor beveiligingskabel
3. Beveiligingskabel
4. Muurbeugels
5. Secundaire luidspreker

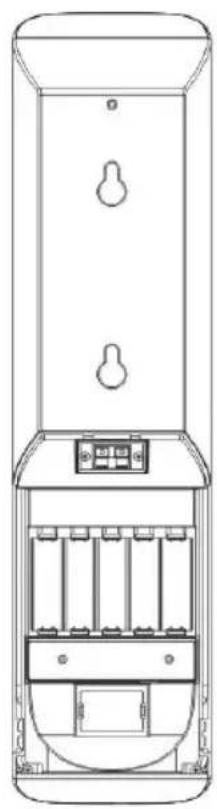

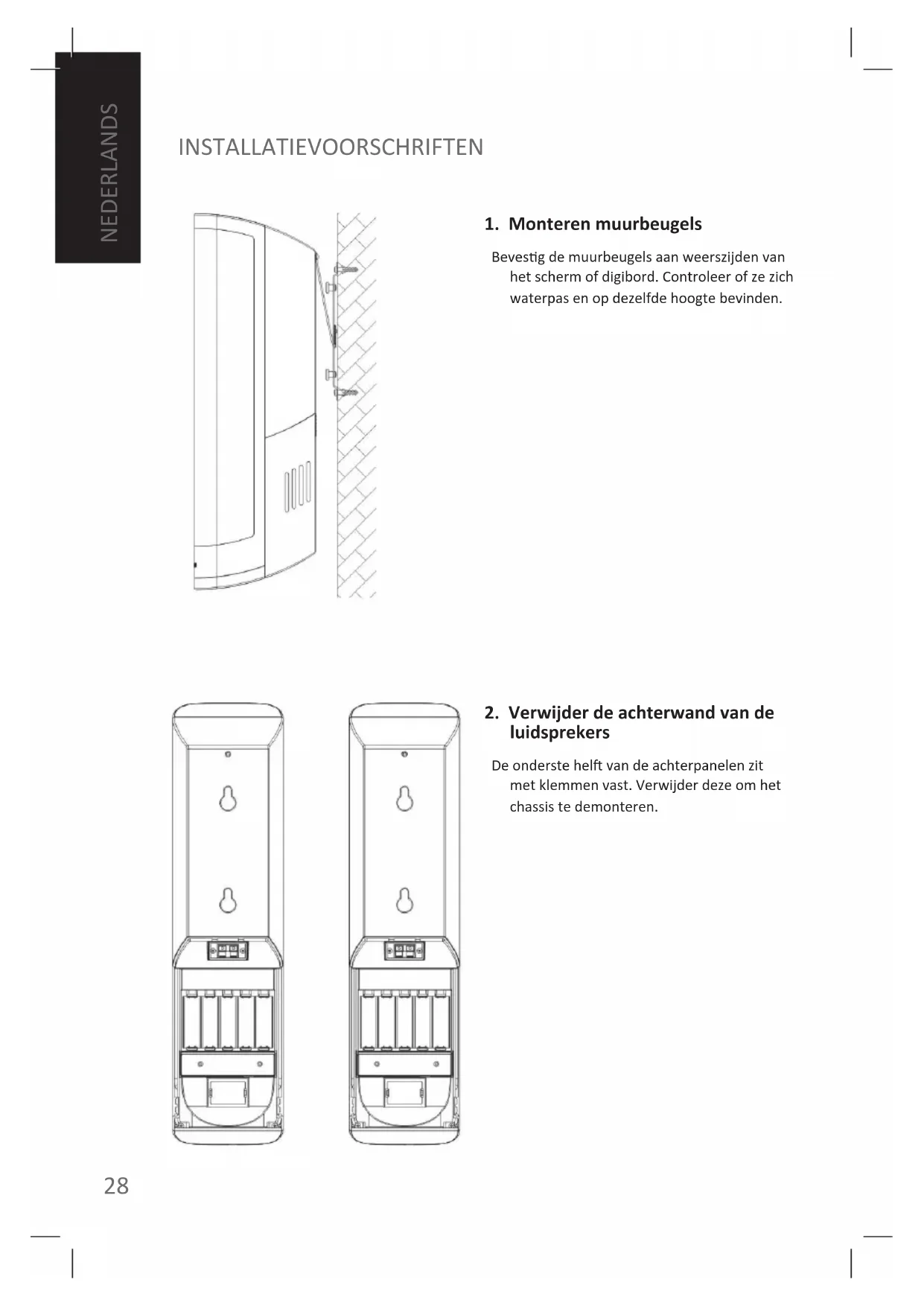

1. Monteren muurbeugels

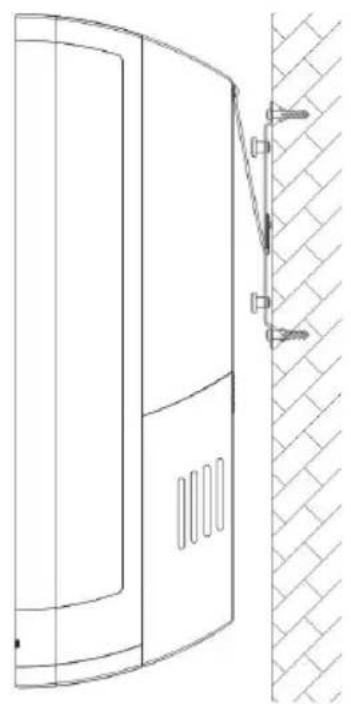

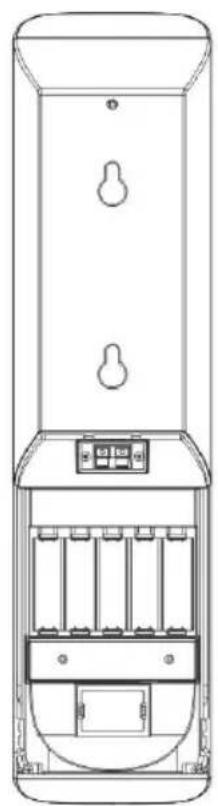

Bevestig de muurbeugels aan weerszijden van het scherm of digibord. Controller of ze zich waterpas en opdezelfde hoogte bevinden.

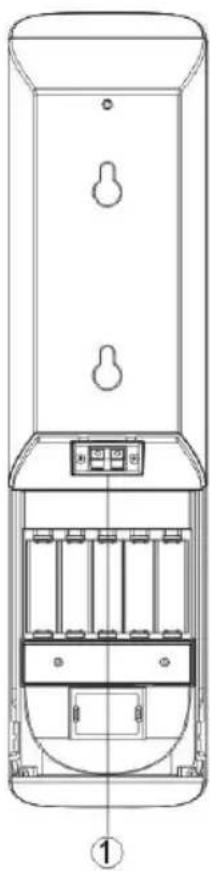

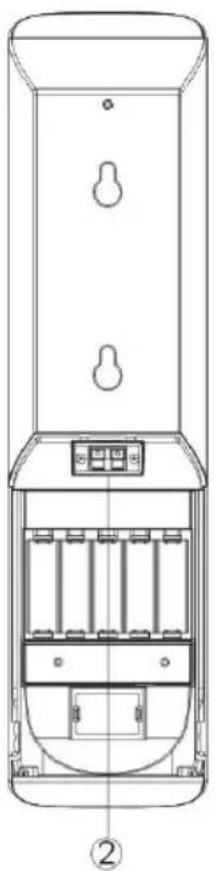

2. Verwijder de weiterwand van de luidsprekers

De onderste helft van de achterpanelen zit met klemmen vast. Verwijder deze om het chassis te demonteren.

3. Sluit de kabels aan op de luidsprekers

A) U GEBRUIKT GEEN TECHCONNECT-MODELSES

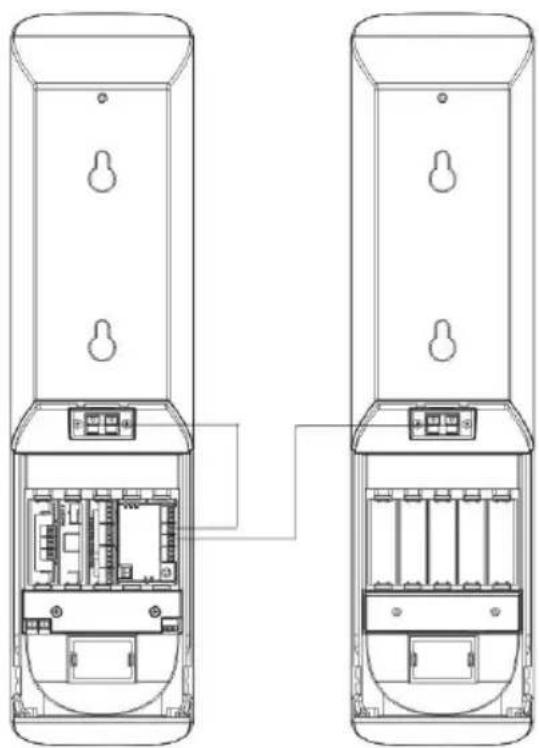

Als u eenAPE frontplaat enversterker gebruikt,hoeft u alleen de gestripte luidsprekerkabel op de klemmen aan te sluiten (1, 2).

B) U GEBRUIKT TECHCONNECT-MODES

Als u bij installmentie gebruik maakt van Techconnect-modules, doorloopt u de volgende stappen:

Stap 1:

Bevestig de benodigde Techconnectmodules.

Stap 2:

Sluit audio aan vanaf de achterkant van de aansluitmodules op de ingangen aan dechterzijde van de Techconnect-versterker.

Stap 3:

Sluit de gestripte kabels van de luidsprekeruitgangen van de versterkermodule aan op de klemmen (zie afbeeling).

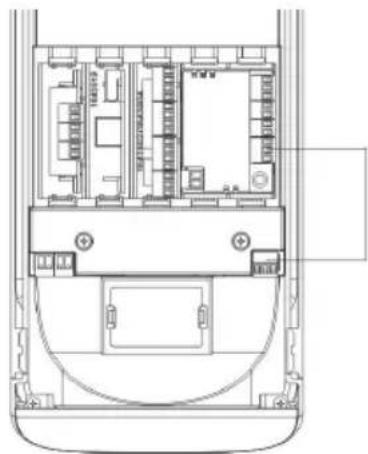

4. Gebruik van de Audio-via-USB-decoder

Om deze luidspekkers zo aan te sluiten dat een computer ze herkent als audiouitgang, doorloopt u volgende stappen:

Stap 1: Sluit USB aan op de decoder.

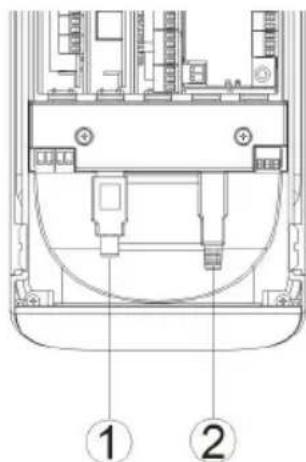

Als u de frontplaat van Techconnect gebruikt, steekt u de USB van de computer in de voorzijde van de USB-B module. Vervolgens sluit u de korte meegeleverde USB-kabel via dechterkant van de USB-B module aan op de decoder (2).

De decoder beschibt over een USB-A connector (1) die is aangesloten op een digibord.

Stap 2: Sluit de audiouitgang (groene connector) op de decoder aan op de ingang van de versterker (zie afbeeling).

Opmerking: De USB-decoder genereert eenuitgaande lijnsignalsterkte die als input kan worden gebruikt voor een willekeurigeversterker met een lage impedantie

Stap 3: Sluit de stroomkabel aan op de stroomingang (zwarte connector) van de decoder.

Opmerking: U hebt ALLEEN stroom nodig als het USB-siŋnaal doorgestuurd wordenaar een ander apparaat, zoals een digibord. Wanner er geen andere apparatuur is aangesloten, volstaat de stroomtoevoer via de USB-kabel om de decoder van energia te voorzien.

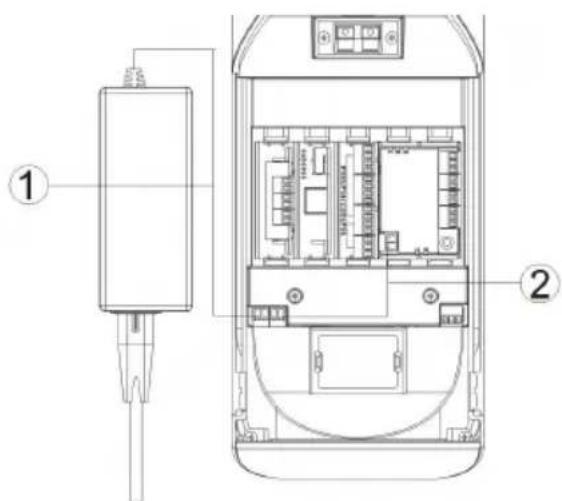

Als u een Techconnect-versterker gebruikt, steekt u de voedingskabel in de decoder (1) en gebruikt u het meegeleverde verlengsnoer om de voedingsuitgang van de decoder aan te sluiten op de voedingsingang van de Techconnect-versterker

(2). Als u geen Techconnect-versterker hebt,kest u de reservestroomkabels voor de Techconnect Control gebruiken. Deze werken ook. De spanningsvereisten zijn DC, 12V, 0,5A.

LET OP: Controller of de polariteit juist is aangesloten. Incorrecte aansluiting kan uw product beschaden en valt Niet onder de garantie.

5. Plaats de hinterwandtering door deze aan de muurbeugel te hangen.

Herbevestig de weiterwanden en hang het op zich plek. Meegeleverde afdekkapjes voor de kabels+zijn voorzien van openingsen voor diverse kabeldiktes.

PROBLEM OPLOSSEN

Raadpleeg onderstaande informatie als uw systemen Niet maar behoren werkt. Als het probleem blijft bestaan, dient u het apparaat direct los te koppelen van het stroomnet en contact op te nemen met uw AV-handelaar.

Probleem Oplossing
Hol geluid / Geen bas	Controller of de luidsprekerkabel met de juiste polariteit is aangesloten: positief op positief en negatief op negatief.
Vervorming / Geen hoge tonen	Bij een slechte versterkingsstructuur kan geluidsvervorming optreden. Controller of de versterking (volume) van het bronapparaat op 100% staat en en schakel de versterker UIT. Als het probleem blijft bestaan, controller of de luidsprekers het geluid verrormen. Als het eén luidspreker is, hebt u waarschijnlijk een beschadigde driver en dient u onmiddelijk contact op te nemen met uw AV-handelaar. Als.beide luidsprekers het geluid verrormen ligt het probleem waarschijnlijk aan de versterker.
Geen geluid / Geluid komt slechts van eén kant	Doorloop onderstaande stappen om de Kern van het probleem te achechterhalen: Stap 1: Sluit de geluidsbron direct aan op de versterker inplaats van op de frontplaat. Als u een Techconnect-versterker hebt, probeer dan bijvoorbeeld uw iPod aan te sluiten op de ingang aan de voorzijde, en controller of het volume van de iPod helemaal open staat. Als hiermee het probleem is opgelost, ligt de fouit bij de aansluiting op de ingangen. Stap 2: Als het probleem blijft bestaan, verwissel dan de linker- enrechtser-uitgangsconnectoren op de versterker. a) Als alleen de linker luidspreker functioneerde en nu alleen de rechter, dan weet u dat beiden luidsprekers werken en het probleem bij de versterker ligt. b) Als alleen de linker luidspreker functioneerde en na omwisseling nog steeds de enige is die functioneert, dan weet u dat het probleem aan de rechtser luidspreker ligt.

SPECIFICATIONS

Afmetingen (enkel chassis):

520× 170× 130mm (× × )

Gewicht (per paar): 6kg

Kleur: silver

Technische details:

Frequentiereactie: 90Hz-20KHz

Te verwerken vermogen: 20 watt RMS

Tweeter: 1" zijde

Woofer: 3,5"

Nominale impedantie: 8 ohms

Gevoeligheid: 86dB

Spanningsvereisten USB-decoder: DC, 12V, 0,5A

MEEGELEVERDE ACCESSOIRES

1x USB-verlengkabel, lengte 200mm

1 x verlengsnoer

10 x Techconnect lege modules

6 x afdekkapjes kabeluitgang

2 x muurbeugels

Opmerking: Aangezien we er voortdurend maar streven om once producten te verbeteren, kuren bovenstaande gegevens zonder voorafgaande waarschuwing worden gewijzigd.

GARANTIE

Dit product heeft een 2aar-garantie, ingaand vanaf de dag van aankoop. Deze garantie is alleen geldig voor de oorspronkelijke koper en kan nicht worden overgedragen. Om elke vorm van twijfel te voorkomen, za de informatie gelden die in het bezit is van de erkende nationale distributeur van uw verkooppunt. Als het product kapot blijkt te+zijn bij ontvangst, hebt u 21ragen deijd, vanaf de dag van aankoop, om de nationale distributeur via uw AV-handelaar op de hoogte te stellen. Aansprakelijkheid van de producent en het erkende onderhoudsbedrijf beperkt zich tot de reparatie- of verrangingskosten van de defecte unit die onder de garantie vallen, met uitzondering van lichamelijk of dodelijk letsel (EU85/374/EEC). De garantie is van toepassing op het volgende:

• Fouten in de onderdelen, waaronder de stroomtoevoer.
• Wanner het product beschadigd uit de verpakking komt, dient u dit binnen 24 uur te melden.

Indien u problemen met dit product ondvindt, dient u contact op te nemen met de audiovisuele verkoper bij wie u dit product kocht. De eerste aankoper is verantwoordelijk voor verzending van het product maar de door de producent aangewezen reparatiedienst.

We streven ernaar om gerepareerde apparaten binnen 5 werkdaten te returneren, dit zal darüber nicht.altijd möglichst着眼. In een dergelijk geval zullen we het apparaat zo snel möglichk returneren. In overeenstemming met once WEEE-verplichtingen za de fabrikant proberen defecte onderdelen van het product te verrangen in plaats van het hele apparaat. Deze garantie is ongeldig bij gebreken veroorzaakt door misbruik, verkeerd gebruik of incorrecte installmentie, veroorzaakt door het Niet naleven van de richtlijnen in deze handleiding.
