MANUAL DE USUARIO SP5000P VISION

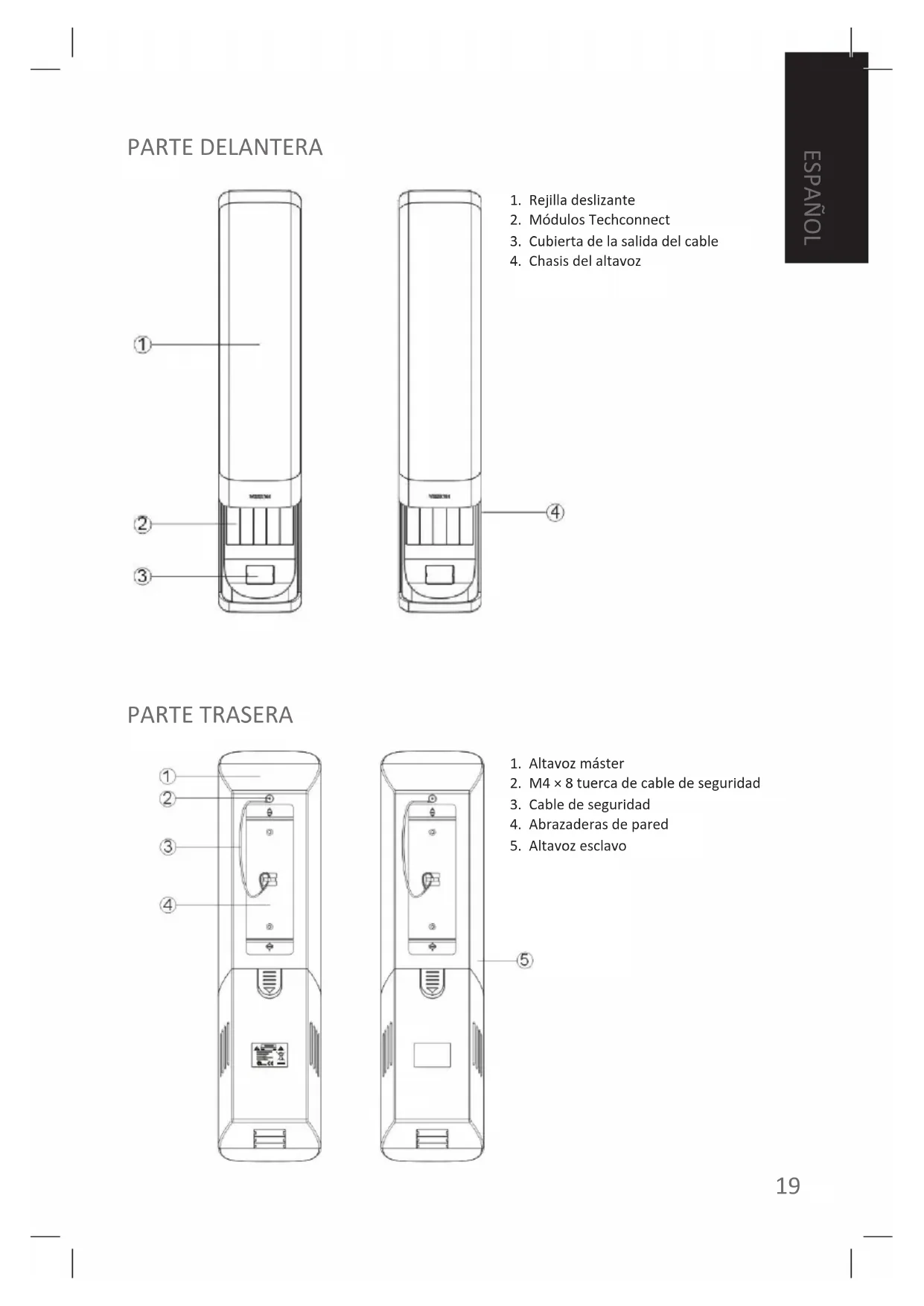

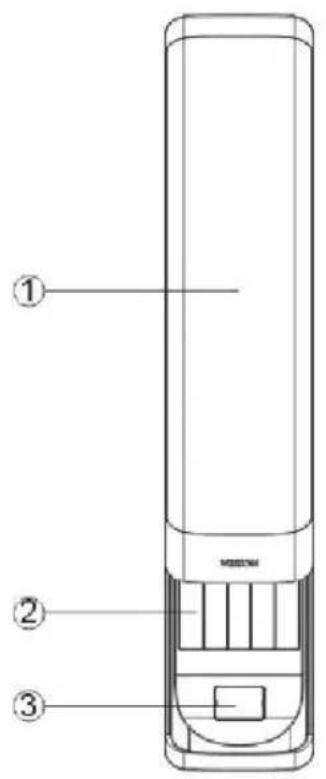

2. Módulos Techconnect
3. Cubierta de la salida del cable
4. Chasis del altavoz

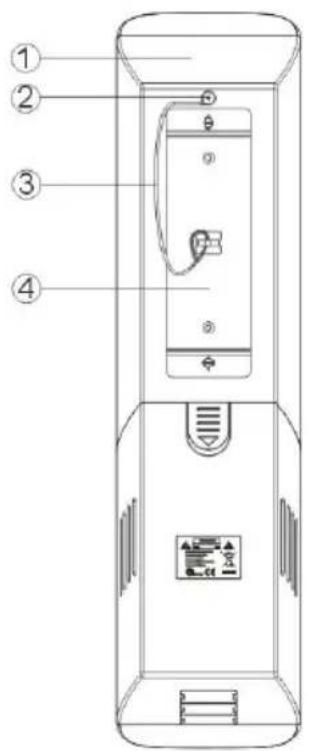

2. M4 × 8 tuerca de cable de seguridad
3. Cable de seguridad
4. Abrazaderas de pared

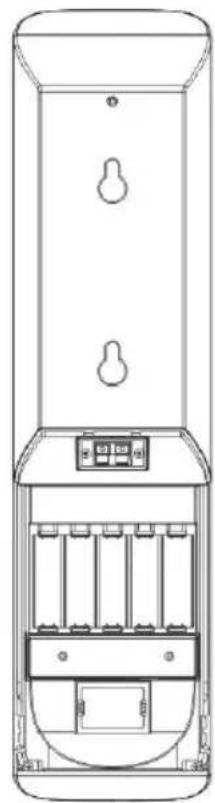

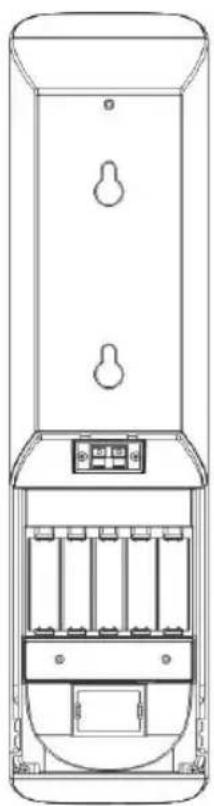

1. Abrazaderas jas de pared

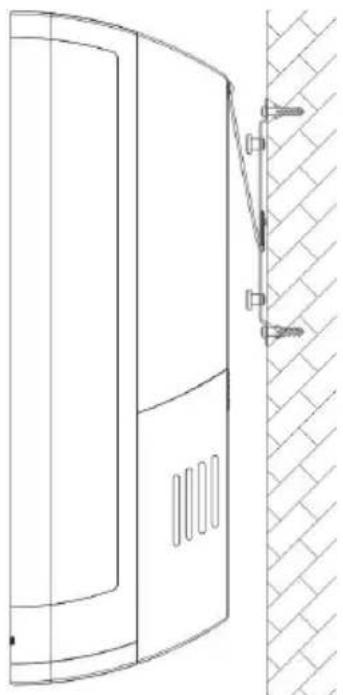

Una las abrazaderas de pared a cada lado de la
pantalla o panel interacvo. Asegúrese de que
son de la misma altura y nivel.

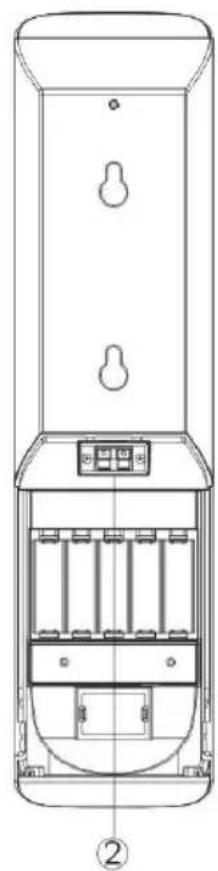

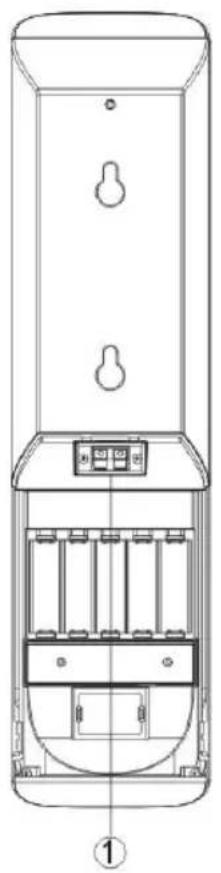

2. Rere la cubierta trasera de los
La parte inferior de los paneles traseros es
mantenida en su sio por clips. Rerelos
para desmontar el chasis.
INSTRUCCIONES DE INSTALACIóNESPAñOL
3. Conecte cables a los altavoces

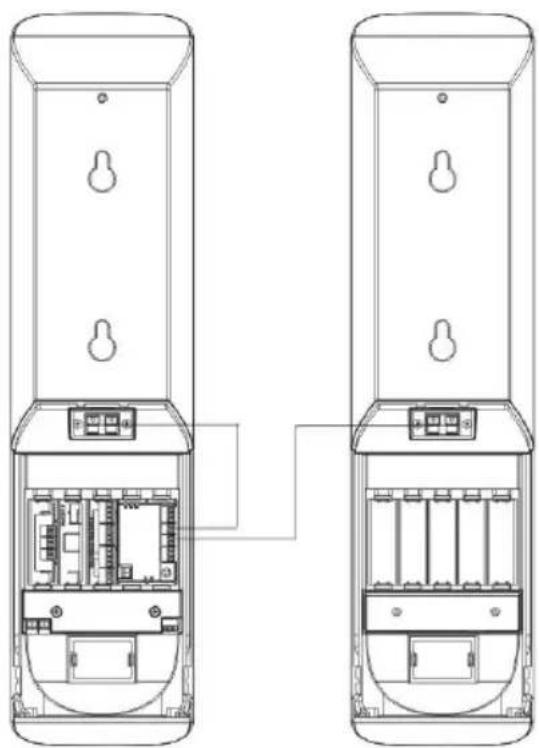

A) SIN USO DE MÓDULOS TECHCONNECT Si usa una placa de conecvidad y
amplicador separados, entonces solo es
necesario conectar el cable del altavoz a
las terminales de cable desnudo que se

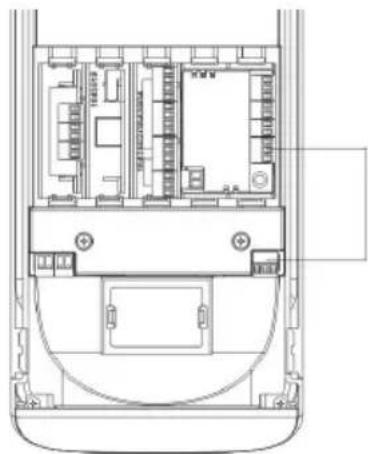

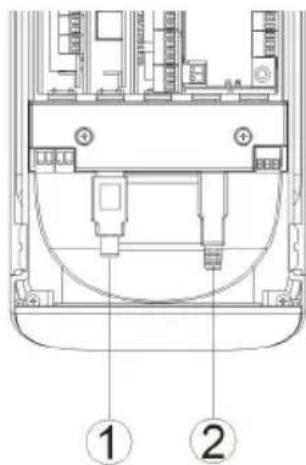

Conecte el audio desde la parte trasera de
los módulos de conecvidad a las salidas en
la parte trasera del Techconnect Amplier.
Conecte las salidas de los altavoces del
módulo del amplicador a las terminales de
cable desnudo tal y como se muestra.22
4. Ulizar el decodicador de audio
mediante USB Para instalar estos altavoces de forma que un PC los
reconozca como un disposivo de salida de audio,
Paso 1: Conecte el USB al decodicador.
Si está usando una placa de conecvidad
Techconnect, el USB del PC se enchufará en la parte
delantera del módulo USB-B. Después, ulice el
cable corto USB incluido para conectar desde la
parte trasera del módulo USB-B al decodicador (2).
El decodicador ene un conector USB-A que (1) se
conecta a un panel interacvo.
Paso 2: Conecte la salida de audio (conector verde)
del decodicador a la entrada del amplicador, tal
Paso 3: Conecte corriente a la entrada de corriente
(conector negro) del decodicador.

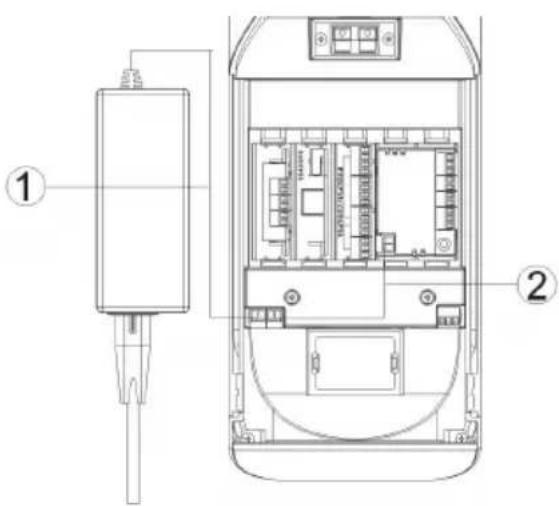

Si está usando un amplicador Techconnect,
enchufe el suministro de corriente en el
decodicador (1), ulice el cable de conexión de
corriente proporcionado para conectar el conector
de salida de corriente del decodicador a la entrada
de corriente del módulo Techconnect Amplier (2).
NOTA: El decodicador USB hace salir señal
de nivel de línea que puede hacerse entrar en
cualquier amplicador de baja impedancia
NOTA: SOLO se requiere corriente si la señal
USB connúa a otro disposivo, como un panel
interacvo. Si no hay otro disposivo conectado,
la corriente transmida en el cable de entrada
USB es suciente para acvar el decodicador.
ADVERTENCIA DE SEGURIDAD: Asegúrese de que la polaridad está correctamente
conectada. La conexión incorrecta puede dañar el producto y no está cubierta por la garana.
Si no está ulizando un Techconnect Amplier, hay suministros de corriente de repuesto para el
Techconnect Control disponibles que también funcionarán. El requisito de corriente es DC, 12V, 0,5A.
5. Sustuya la cubierta trasera y cuelgue en la abrazadera
Dimensiones del producto (chasis único):
Peso del producto (par):
