MANUAL DE USUARIO CS1300 VISION

9CS-1300 MANUAL DE USUARIO Felicidades por escojer su Vision CS-1300. Para obtener mejores resultados, favor de

leer este manual y sólo usar su producto de acuerdo con las instrucciones. Una version

electrónica de este manual y mas información se podrá encontrar en

www.visionaudiovisual.com

CONFORMIDAD El producto descrito en este manual esta conforme a los estándars de la RoHS (Direcvo EU

2002/95/EC) y WEEE (direcve EU 2002/96/EC). Cer cados incluyendo reportajes SGS se

pueden pedir. Este producto deberá ser regresado a su sio de compra al  nal de su vida

úl para ser reciclado.

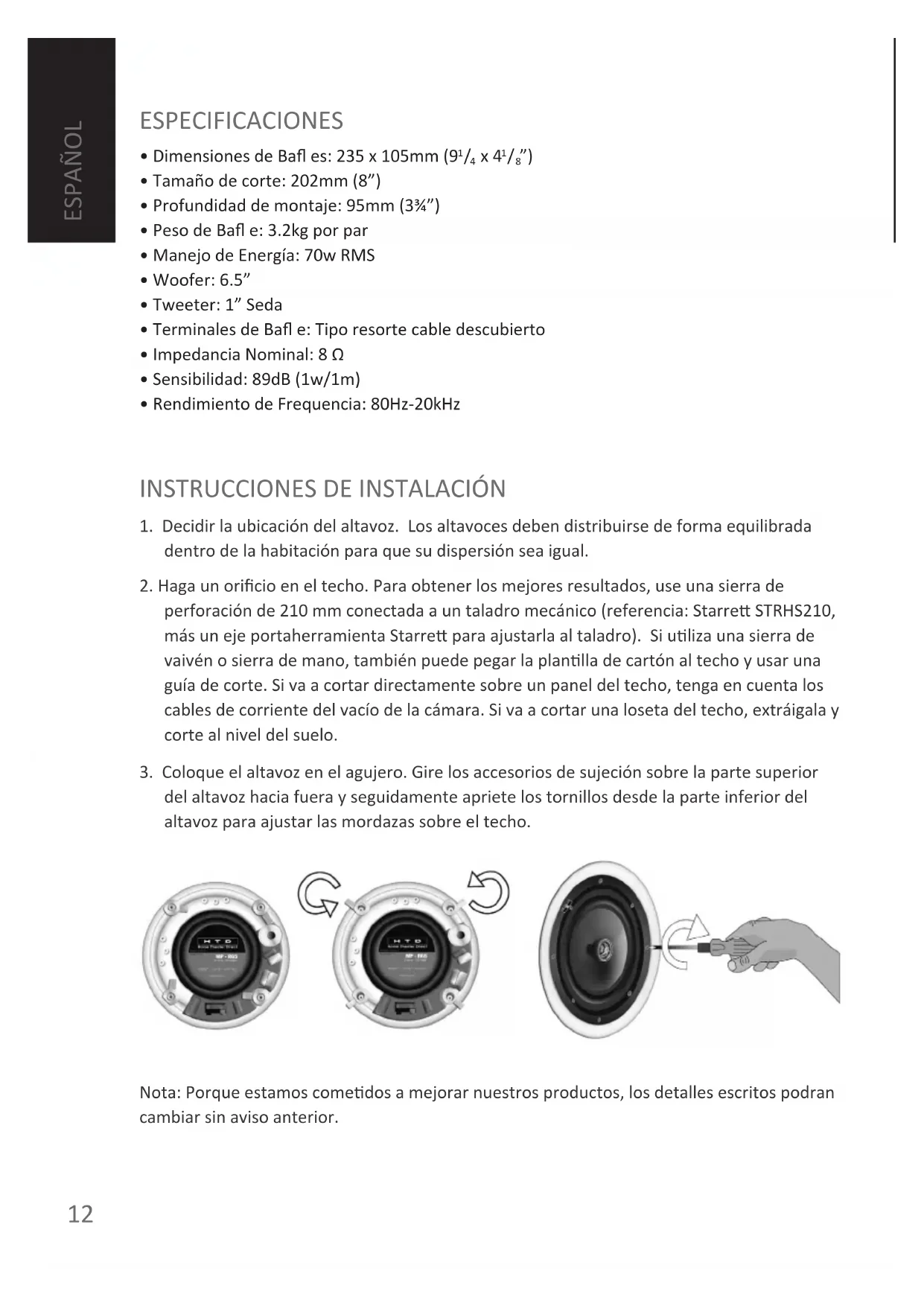

Criterio de medida Vao

• Tamaño de corte: 202mm (8”)

• Profundidad de montaje: 95mm (3¾”)

• Peso de Ba e: 3.2kg por par

• Manejo de Energía: 70w RMS

• Terminales de Ba e: Tipo resorte cable descubierto

• Impedancia Nominal: 8 Ω

• Sensibilidad: 89dB (1w/1m)

• Rendimiento de Frequencia: 80Hz-20kHz

INSTRUCCIONES DE INSTALACIÓN

1. Decidir la ubicación del altavoz. Los altavoces deben distribuirse de forma equilibrada

dentro de la habitación para que su dispersión sea igual.

2. Haga un oricio en el techo. Para obtener los mejores resultados, use una sierra de

perforación de 210 mm conectada a un taladro mecánico (referencia: Starre STRHS210,

más un eje portaherramienta Starre para ajustarla al taladro). Si uliza una sierra de

vaivén o sierra de mano, también puede pegar la planlla de cartón al techo y usar una

guía de corte. Si va a cortar directamente sobre un panel del techo, tenga en cuenta los

cables de corriente del vacío de la cámara. Si va a cortar una loseta del techo, extráigala y

corte al nivel del suelo.

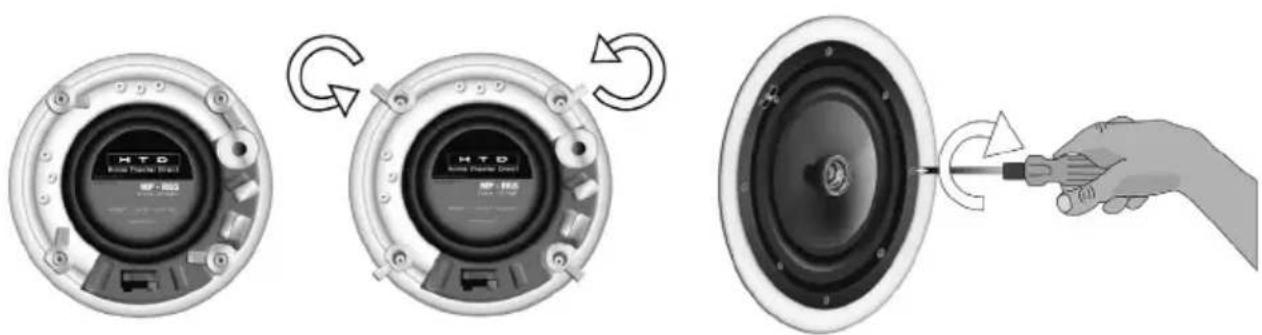

3. Coloque el altavoz en el agujero. Gire los accesorios de sujeción sobre la parte superior

del altavoz hacia fuera y seguidamente apriete los tornillos desde la parte inferior del

altavoz para ajustar las mordazas sobre el techo.

Nota: Porque estamos comedos a mejorar nuestros productos, los detalles escritos podran

cambiar sin aviso anterior.

Este producto viene con una garana de 2 años regreso a base, efecvo desde la fecha

de compra. La garana se aplica solamente al comprador original y no es transferible.

Para evitar cualquier duda, esto se tomará de la información guardada por el distribuidor

nacional al punto de venta. Si el producto no funciona cuando lo recibió, ene 21 dias

desde la fecha de compra para no car al distribuidor nacional a través de su vendedor. La

responsabilidad del fabricante y su compañía apuntada está limitada al costo de reparación

o el reemplazo del producto defectuoso bajo garana, a excepción de muerte o de lesion

(EU85/374/EEC). Esta garana lo proteje contra lo siguiente:

• Falla de cualquiera de los componentes, incluyendo el suministro electrico.

• Daño cuando el producto es extraído de su embalaje por primera vez, pero solo si es

reportado dentro de 24 horas despues de compra.

Si encuentra que ene algún problema con este producto, por favor contacte con el punto

de venta audiovisual donde lo compró. El comprador original es responsable por el envío del

producto al centro de servicio del fabricante para reparación.

Nosotros procuraremos retornar las unidades reparadas dentro de 5 dias laborales, pero

esto no siempre será posible, en cual caso será retornado lo antes praccamente posible.

En línea con nuestros compromisos WEEE, el fabricante procurará reemplazar las partes

defectuosas en vez de la unidad completa. La garana no proteje a este producto contra

fallas causadas por abuso, mal uso, instalación incorrecta, poder eléctrico inestable o

defectuoso, lo cual puede ser causado por ignorar las indicaciones explicadas en este

manual. Si la falla no está cubierto por esta garana, se le dará al dueño la opción de

pagar por el trabajo y las partes necesarias para reparar la unidad, al precio estándar de la

compañía de servicio.

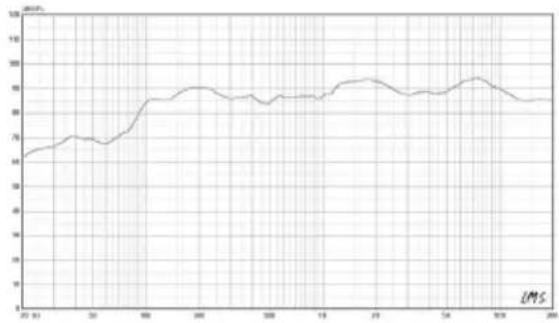

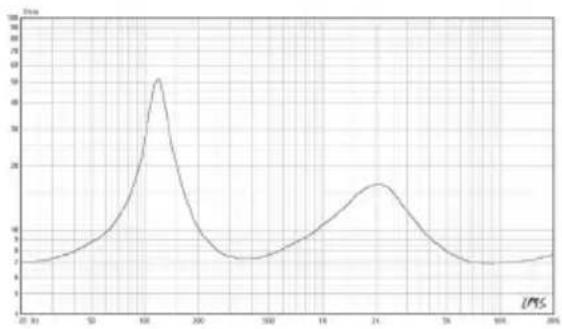

Gra co de la Respuesta de Frecuencia:Grá ca de Impedancia:
