Type de produit	Haut-parleur encastrable
Marque	Vision
Modèle	CS1300
Dimensions (haut-parleur)	235 × 105 mm
Taille de découpe	202 mm
Profondeur de montage	95 mm
Poids (par paire)	3,2 kg
Puissance admissible (RMS)	30 W
Impédance nominale	8 Ω
Sensibilité	89 dB (1 W/1 m)
Réponse en fréquence	80 Hz - 20 kHz
Woofer	6,5 pouces
Tweeter	1 pouce, soie
Type de connexion	Bornes à ressort (câble déblindé)
Matériau du cône	Non spécifié
Installation	Encastrée dans plafond ou mur
Utilisation recommandée	Multimédia, sonorisation
Garantie	2 ans
Sécurité	Ne pas ouvrir, ne pas exposer à l'humidité
Conformité	RoHS, WEEE

FOIRE AUX QUESTIONS - CS1300 VISION

Quelles sont les dimensions du haut-parleur ?

Le haut-parleur mesure 235 × 105 mm. La taille de découpe nécessaire est de 202 mm avec une profondeur de montage de 95 mm.

Quelle puissance d'amplificateur recommandez-vous ?

Les enceintes acceptent jusqu'à 30 W RMS. Les amplificateurs entre 10 et 30 W conviennent parfaitement.

Quelle est l'impédance des enceintes ?

L'impédance nominale est de 8 Ω. Assurez-vous que votre amplificateur est compatible.

Comment installer l'enceinte dans un plafond ?

Découpez un trou de 202 mm à l'aide d'une scie-cloche. Placez l'enceinte puis serrez les vis pour actionner les griffes de fixation.

Quels câbles utiliser pour le branchement ?

Utilisez un câble déblindé classique. Les bornes à ressort acceptent du fil nu ou des fiches banane.

Que faire si l'enceinte est endommagée à la réception ?

Contactez votre revendeur sous 21 jours suivant l'achat. Conservez l'emballage d'origine pour le retour.

Puis-je utiliser ces enceintes en extérieur ?

Non, elles ne sont pas conçues pour une exposition à la pluie ou à l'humidité. Risque d'électrocution.

Comment nettoyer les enceintes ?

Essuyez avec un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs.

La garantie couvre-t-elle les dommages liés à une mauvaise installation ?

Non, la garantie ne couvre pas les défauts causés par une installation incorrecte ou le non-respect des instructions.

Où trouver la version électronique du guide ?

Vous pouvez télécharger la notice au format PDF sur le site notice-facile.com ou sur le site du fabricant www.visionaudiovisual.com.

MODE D'EMPLOI CS1300 VISION

Félicitations, vous venez d'acquérir le CS-1300 Vision. afin d'obtenir la meilleure performance possible, assurez-vous de vous conformer aux instructions fournies dans le guide de l'utilisateur. Une version électronique du guide et des informations complémentaires sont disponibles sur notre site: www.visionaudiovisual.com

Conformite

Le produit décrit dans ce guide est en conformité avec les exigences RoHS (directive de l'UE 2002/95/EC), et la WEEE (directive UE 2002/96/EC). Les certificats de validation, rapportés SGS y compris, sont disponibles sur demande. Le produit devra être retourné sur le lieu d'achat lors de la fin de son utilisation à but de recyclage.

RISQUE de CHOC électrique NE PAS OUVRIR

ATTENTION: POUR RÉDUIRE LES RISQUES D'ÉLECTROCUTION, N'OUVREZ PAS LE PANNEAU ARRÊRÉ OU LE CAPOT DE L'APPAREIL. IL NE CONTIENT AUCUN COMPOSANT QUI PUISSE ÉTRE ENTRETENU PAR L'UTILISATEUR. REPORTEZ-VOUS AUPRES D'UN SERVICE DE MAINTENANCE QUALIFIÉ.

L'éclair fléché au centre d'un triangle équilatéral prévient l'utilisateur de la présence de courants élevés dans l'appareil, pouvant constituer un risque d'électrocution en cas de mise en contact avec les composants internes.

Le point d'exclamation au centre d'un triangle équilatéral prévient l'utilisateur de la présence d'instructions importantes dans le mode d'emploi concernant la mise en œuvre et l'entretien de l'appareil.

ATTENTION: POUR RÉDUIRE LES RISQUES D'ÉLECTROCUTION, N'EXPOSEZ PAS CET APPAREIL À LA PLUIE OU À L'HUMIDITE.

Vision est l'un des partenaires du système de certification produit TUV SUD. Toutes les certifications pertinentes sont fournies par TUV. Tous les produits sont conçus et importés dans l'UE par Vision, qui est une propriété exclusive de Computer 2000 Distribution Ltd., enregistrée au Royaume-Uni n° 01691472 Hampshire House, Wade Road, Basingstoke, Hampshire RG24 8NE

Puissance maximale

Le rapport puissance concernant les haut-parleurs implique la puissance maximale du haut-parleur et non de l'alimentation. Ces haut-parleurs sont configurés pour accepter jusqu'à 30 watts RMS.

Critère de mesure en watts

Il y a de nombreuses façons de mesurer la puissance de sortie en Watt d'un amplificateur. Les critères les plus précis sont "Program Power" et "RMS" (Root Mean Squared) car ces critères mesurent les niveaux moyens soutenus. Mais même ces critères peuvent impliquer différentes techniques de mesure. Des amplificateurs entre 10 et 30W conviennent à ces haut-parleurs.

L'emballage

Conservez tout emballage, il vous sera utile en cas de renvoi de l'unité pour réparation eventuelle. SI L'UNITE EST ENDOMMAGEE LORS DU RENVOI, LA GARANTIE NE SERA PAS VALIDE

Proprietes

• Dimensions Haut-parleur: 235 × 105 mm( 91/4 × 41/8^ )
• Taille de découpe: 202mm (8") Profondeur de montage: 95mm (3¾")
• Poids Haut-parleur: 3.2kg par pair Power Handling: 30w RMS
• Woofer: 6.5"
• Tweeter: 1" Soie
• Haut-parleur: Type spring, câble déblindé Impédance Nominale: 8 Ω Sensibilité: 89dB (1w/1m)
• Réponse en Fréquence: 80Hz-20kHz

Instructions d'installation

1. Déterminez l'emplacement de l'enceinte. Les enceintes doivent être placées à intervalles réguliers dans la pièce pour une diffusion homogène.
2. Réalisiez une découpe dans le plafond. Pour obtenir les autres résultats possibles, utilisez une scie-cloche de 210 mm adaptée à une perceuse électrique standard (référence: Starrett STRHS210, plus un arbre Starrett pour l'adapter à votre perceuse). Si vous utilisez une scie sauteuse ou une scie à main, fixez le gabarit en carton au plafond et utilisez-le comme guide de découpe. Si la découpe se fait directement dans un panneau de plafond, prenez garde aux câbles électriques situés dans l'espace vide. Si la découpe se fait dans une dalle de plafond, retirez celle-ci du plafond et réalisez la découpe au niveau du sol.

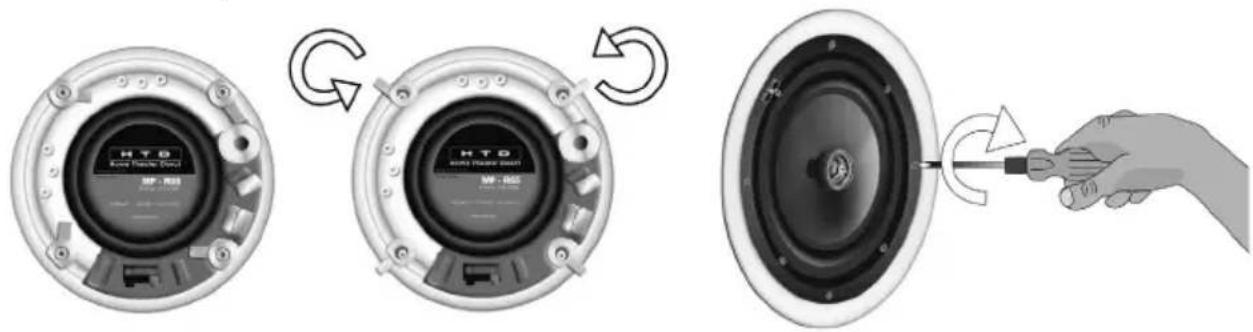

3. Placez l'enceinte dans le trou. Tournez les griffes de fixation situées sur le haut de la face externe de l'enceinte, puis, à partir du dessous de l'enceinte, serrez les vis pour serrer les griffes sur le plafond.

Note: Étant donné que nous travaillons sans cesse à l'amélioration de nos produits, les détails ci-dessus peuvent être modifiés sans préavis.

Graphique d'Impédance:

Graphique de Réponse en Fréquence:

Garantie

Ce produit a une garantie de 2 ans qui prend effet le jour de l'achat. Cette garantie concerne uniquement l'acheteur initial et n'est pas transférable. Afin d'éviter tout doute, l'information référente sera celle du revendeur du lieu d'achat. Si le produit est défectueux à l'arrivée, vous avez 21 jours à partir de la date d'achat pour en avertir le grossiste via votre service audiovisuel. La responsabilité du fabricant et du revendeur est limitée au coût de réparation et du remplacement de l'unité sous garantie, excepté la mort ou des dommages. La garantie vous protège contre :

• Pièces défectueuses.
• Dommages à la première sortie d'emballage si vous nous en notification en moins de 24 heures suivant l'achat.

Si vous avez un problème avec ce produit, vous devez contacter le revendeur. L'acheteur d'origine est responsable de la livraison du produit au centre de service de réparation.

Nous ferons de notre possible pour vous returner les unités réparées sous 5 jours ouvrables. Cependant, cela n'est pas toujours possible, auquel cas nous nous engageons à vous la faire parvenir le plus rapidement possible. Conformément à nos engagements WEEE, le fabricant s'engage à, dans la mesure du possible, remplacer la pièce défectueuse plutôt que l'unité dans son intégralité. Cette garantie ne protège pas l'unité contre des defaults causés par abus, mauvaise utilisation, installation incorrecte ou alimentation défectueuse, issus d'un mauvais suivi des conseils dans ce guide. Si la faute n'est pas couverte ci-dessus, l'acheteur aura le choix de payer pour la réparation et les pièces requises aux prix standards établis par le fabricant.
