MANUALE UTENTE CS1300 VISION

Congratulations per aver scelto CS-1300 di Vision. Per ottenere la migliorare prestazione, leggere quello manuale e usare il prodotto secondo le istruzioni. E' possibile trovare una versione elettronica di quello manuale e ulteriori informazioni su www.visionaudiovisual.com

CONFORMITA

Il prodotto descritto in quello manuale è conformeagli standard RoHS (direttiva UE 2002/95/CE) e WEEE (direttiva UE 2002/96/CE). Certificazioni comprehenditi rapporti SGS sono disponibili su richiesta. Al termine della sua vita utile, quello prodotto dovrebbe essere restituito al venditore per il riciclaggio.

ATTENZIONE

PERICOLO DISCOSSA ELETTRICA NON APRIRE

ATTENZIONE: PER RIDURE IL PERICOLO DI SCOSSA ELETTRICA, NON TOGLIERE IL COPERCHIO (O IL PANNELLO POSTERIORE). NON CONTIENE PARTI RIPARABILI DALL'UTENTE; RIVOLGERSI A PERSONALE TECNICO QUALIFICATO.

Il significato il fulmine con la punta a freccia all'interno di un triangolo equilatero ha la funzione di mettere in guardia l'utente sulla presenza, all'interno del contentatore del prodotto, di "tensioni pericolose" non isolate da entità sufficiente da rappresentare un pericolo di sscosse elettriche per le persone.

Il punto esclamativo all'interno di un triangolo equilatero ha la funzione di richiamare l'attenzione dell'utente sulla presenza di importanti istruzioni relative al funzionamento e alla manutenzione nell'opuscolo fornito a corredo dell'apparecchio (assistenza tecnica).

Vision aderisce alsystema di certificazione dei prodotti TUV SUD. Tutte le certificazioni applicabili sono fornite da TUV. Tutti i prodotti sono progettati e importati in UE da Vision, società interamente controllata da Computer 2000 Distribution Ltd, registrata in Inghilterra al n. 01691472 e avente sede legale in Hampshire House, Wade Road, Basingstoke, Hampshire RG24 8NE

Tenuta in potenza

In fatto di altoparanti, la potenza nominale indica la "tenuta in potenza" dell'altoparlante e non la sua "potenza di uscita". Si stima che questi altoparanti sostortino sino a 30 watt RMS.

Standard per misura watt

Esistono vari modi per misurare la potenza di uscita di un amplificatore. Gli standard più precisi sono "Program Power" e "RMS" (Root Mean Squared), in quanto misurano i livelli sosteni medi; maanche per questi standard esistono vari modi di misurazione. Per quosti altoparlanti sono adatti amplificatori da 10w a 30w.

SPECIFICHE

• Dimensioni dell'altoparlante: 235 × 105 (91/4 x 41/8")
• Dimensione del foro: 202mm (8")
  Profondità di montaggio: 95mm (3¾")
• Peso dell'altoparlante: 3,2kg alla coppi
• Tenuta in potenza: 30w RMS
• Woofer: 6.5"
• Tweeter: 1" Seta
• Terminali dell'altoparlante: Bare-wire
  Impedenza nominale: 8 Ω
  Sensibilità: 89dB (1w/1m)

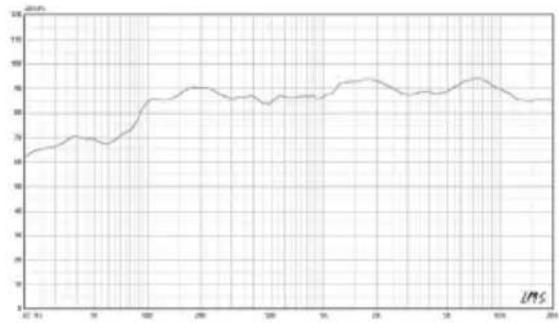

  Risposta in frequenza: 80Hz-20kHz

ISTRUZIONI PER L'INSTALLAZIONE

1. Stabilire l'ubicazione dell'altoparlante. Gli altoparlanti dovrebbero essere equidistanti nella stanza per garantire una dispersione uniforme.
2. Praticare un foro nel soffitto. Per risultati ottimali, utilizzare una sega circolare a tazza di 210mm che si adatti a un trapano a motore (Numero: Starrett STRHS210, altre a un mandrino Starrett che si adatti al trapano). In alternatively, se si utilizza untraforo o una sega a mano, fissare al soffitto una sagoma di cartone e usarla come guida per il taglio. Se si pratica il taglio direttamente in un pannello del soffitto, prestare attenzione ai cavi di alimentazione nel vano technician a soffitto. Se si pratica il taglio in un elemento di rivestimento del soffitto, rimuoverlo e tagliarlo al livello del pavimento.

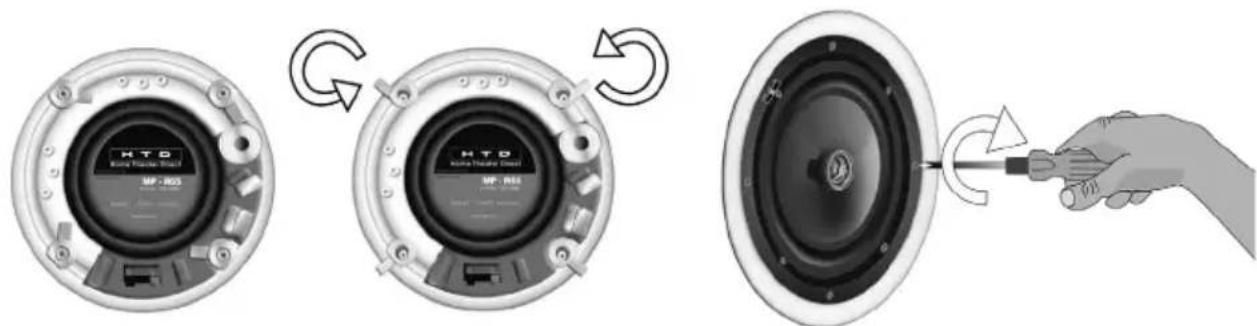

3. Inserire l'altoparlante nel foro eseguito. Girare i morsetti in alto all'esterno dell'altoparlante, quando stringere le viti sotto l'altoparlante per stringere i morsetti sul soffitto.

Note: Ci impegniamo a migliorare I nostri prodotti, pertanto i dati di cui sopra possono subire variazioni nella preavviso.

GARANZIA

Questo prodotto è dotato di una garanzia return to base di 2 anni, valida alla data di acquisto. Questa garanzia è valida solo per il primo acquirente e non è trasferibile. Allo scopo di evitare qualsiasi dubbio, questi è colui che risultata dale informazioni raccolte presso il punto vendita dal distributore nazionale assegnato. Se il prodotto è DOA (dead on arrival: non funzionante alla conseghna), l'acquirente ha a disposizione 21 giorni alla data di acquisto per informare il distributore nazionale tramite il proprio rivenditore di AV. La responsabilità del produttore e della società di assistenza assegnata è limitata al costo della riparazione e/o della sostituzione dell'unità difettosa in garanzia, salvo i casi di morte o leSIONe (UE 85/374/CEE).

Questa garanzia tutela l'utente contro quanto segue:

• Il guasto di qualsiasi componente
• I danni riscontriati quando il prodotto è disimballato per la prima volta, se segnalati entro 24 ore dall'acquisto.

Qualora si ritenga di avere un problema con quello prodotto, contattare il rivenditore di AV presso cui è stato effettuato l'acquisto. Il primo acquirente è responsabile della spedizione del prodotto al centro assistenza del produttore per la riparazione. Sarà compiuto agli sforzo per restituire le unità riparate entro 5 giorni lavorativi, se ciò non fosse possibile la restituzione avverrà al più presto. In conformità con gli obblighi imposti alla direttiva WEEE, il produttore farà il possibile per sostituire le parti difettose del prodotto"Invece di sostituire I'intera unità.Questa garanzia non protegge il prodotto contro i guasti provocati

da abuso, uso improprio o installmente non corretta che possano essere causati alla mancata conoscenza delle linee guida riportate in quello manuale. Qualora il guasto non sia coperto da但这a garanzia, il proprietario avrà la possibilità di pagare la manodopera e i pezzi per riparare l'unità alla tariffa standard richiesta alla società di assistenza.
