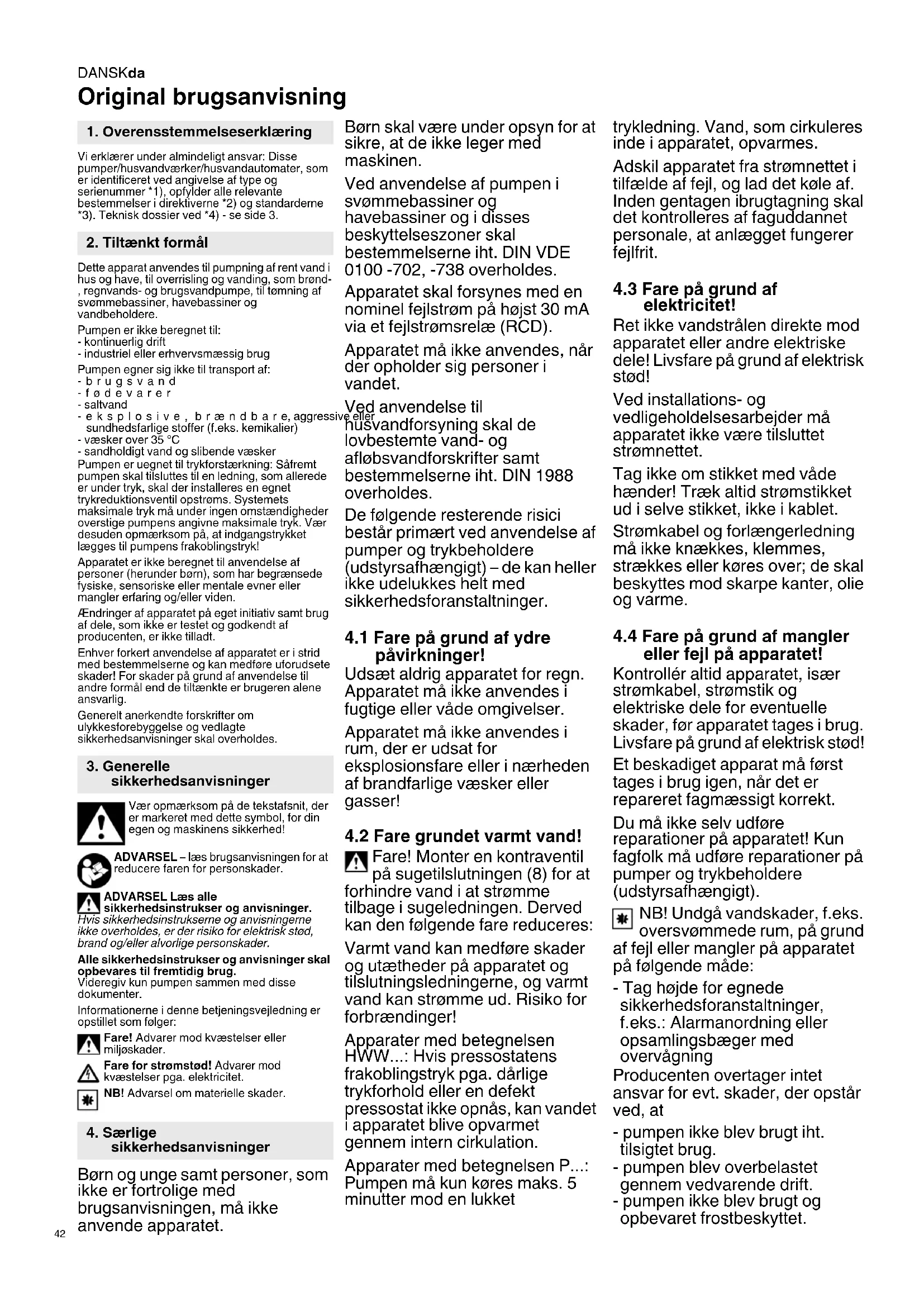

Original brugsanvisning Vi erklærer under almindeligt ansvar: Disse pumper/husvandværker/husvandautomater, som er identificeret ved angivelse af type og serienummer *1), opfylder alle relevante bestemmelser i direktiverne *2) og standarderne *3). Teknisk dossier ved *4) - se side 3. Dette apparat anvendes til pumpning af rent vand i hus og have, til overrisling og vanding, som brønd- , regnvands- og brugsvandpumpe, til tømning af svømmebassiner, havebassiner og vandbeholdere. Pumpen er ikke beregnet til: - kontinuerlig drift - industriel eller erhvervsmæssig brug Pumpen egner sig ikke til transport af: -brugsvand -fødevarer - saltvand -eksplosive, brændbare, aggressive eller sundhedsfarlige stoffer (f.eks. kemikalier) - væsker over 35 °C - sandholdigt vand og slibende væsker Pumpen er uegnet til trykforstærkning: Såfremt pumpen skal tilsluttes til en ledning, som allerede er under tryk, skal der installeres en egnet trykreduktionsventil opstrøms. Systemets maksimale tryk må under ingen omstændigheder overstige pumpens angivne maksimale tryk. Vær desuden opmærksom på, at indgangstrykket lægges til pumpens frakoblingstryk! Apparatet er ikke beregnet til anvendelse af personer (herunder børn), som har begrænsede fysiske, sensoriske eller mentale evner eller mangler erfaring og/eller viden. Ændringer af apparatet på eget initiativ samt brug af dele, som ikke er testet og godkendt af producenten, er ikke tilladt. Enhver forkert anvendelse af apparatet er i strid med bestemmelserne og kan medføre uforudsete skader! For skader på grund af anvendelse til andre formål end de tiltænkte er brugeren alene ansvarlig. Generelt anerkendte forskrifter om ulykkesforebyggelse og vedlagte sikkerhedsanvisninger skal overholdes. Vær opmærksom på de tekstafsnit, der er markeret med dette symbol, for din egen og maskinens sikkerhed! ADVARSEL – læs brugsanvisningen for at reducere faren for personskader. ADVARSEL Læs alle sikkerhedsinstrukser og anvisninger. Hvis sikkerhedsinstrukserne og anvisningerne ikke overholdes, er der risiko for elektrisk stød, brand og/eller alvorlige personskader. Alle sikkerhedsinstrukser og anvisninger skal opbevares til fremtidig brug. Videregiv kun pumpen sammen med disse dokumenter. Informationerne i denne betjeningsvejledning er opstillet som følger: Fare! Advarer mod kvæstelser eller miljøskader. Fare for strømstød! Advarer mod kvæstelser pga. elektricitet. NB! Advarsel om materielle skader. Børn og unge samt personer, som ikke er fortrolige med brugsanvisningen, må ikke anvende apparatet. Børn skal være under opsyn for at sikre, at de ikke leger med maskinen. Ved anvendelse af pumpen i svømmebassiner og havebassiner og i disses beskyttelseszoner skal bestemmelserne iht. DIN VDE 0100 -702, -738 overholdes. Apparatet skal forsynes med en nominel fejlstrøm på højst 30 mA via et fejlstrømsrelæ (RCD). Apparatet må ikke anvendes, når der opholder sig personer i vandet. Ved anvendelse til husvandforsyning skal de lovbestemte vand- og afløbsvandforskrifter samt bestemmelserne iht. DIN 1988 overholdes. De følgende resterende risici består primært ved anvendelse af pumper og trykbeholdere (udstyrsafhængigt) – de kan heller ikke udelukkes helt med sikkerhedsforanstaltninger.

4.1 Fare på grund af ydre

påvirkninger! Udsæt aldrig apparatet for regn. Apparatet må ikke anvendes i fugtige eller våde omgivelser. Apparatet må ikke anvendes i rum, der er udsat for eksplosionsfare eller i nærheden af brandfarlige væsker eller gasser!

4.2 Fare grundet varmt vand!

Fare! Monter en kontraventil på sugetilslutningen (8) for at forhindre vand i at strømme tilbage i sugeledningen. Derved kan den følgende fare reduceres: Varmt vand kan medføre skader og utætheder på apparatet og tilslutningsledningerne, og varmt vand kan strømme ud. Risiko for forbrændinger! Apparater med betegnelsen HWW...: Hvis pressostatens frakoblingstryk pga. dårlige trykforhold eller en defekt pressostat ikke opnås, kan vandet i apparatet blive opvarmet gennem intern cirkulation. Apparater med betegnelsen P...: Pumpen må kun køres maks. 5 minutter mod en lukket trykledning. Vand, som cirkuleres inde i apparatet, opvarmes. Adskil apparatet fra strømnettet i tilfælde af fejl, og lad det køle af. Inden gentagen ibrugtagning skal det kontrolleres af faguddannet personale, at anlægget fungerer fejlfrit.

4.3 Fare på grund af

elektricitet! Ret ikke vandstrålen direkte mod apparatet eller andre elektriske dele! Livsfare på grund af elektrisk stød! Ved installations- og vedligeholdelsesarbejder må apparatet ikke være tilsluttet strømnettet. Tag ikke om stikket med våde hænder! Træk altid strømstikket ud i selve stikket, ikke i kablet. Strømkabel og forlængerledning må ikke knækkes, klemmes, strækkes eller køres over; de skal beskyttes mod skarpe kanter, olie og varme.

4.4 Fare på grund af mangler

eller fejl på apparatet! Kontrollér altid apparatet, især strømkabel, strømstik og elektriske dele for eventuelle skader, før apparatet tages i brug. Livsfare på grund af elektrisk stød! Et beskadiget apparat må først tages i brug igen, når det er repareret fagmæssigt korrekt. Du må ikke selv udføre reparationer på apparatet! Kun fagfolk må udføre reparationer på pumper og trykbeholdere (udstyrsafhængigt). NB! Undgå vandskader, f.eks. oversvømmede rum, på grund af fejl eller mangler på apparatet på følgende måde: - Tag højde for egnede sikkerhedsforanstaltninger, f.eks.: Alarmanordning eller opsamlingsbæger med overvågning Producenten overtager intet ansvar for evt. skader, der opstår ved, at - pumpen ikke blev brugt iht. tilsigtet brug. - pumpen blev overbelastet gennem vedvarende drift. - pumpen ikke blev brugt og opbevaret frostbeskyttet.

sikkerhedsanvisninger

sikkerhedsanvisningerDANSK da

- der blev gennemført egenrådige ændringer på pumpen. Reparationer af elværktøj må kun gennemføres af en faguddannet elinstallatør! - der blev anvendt reservedele, der ikke er afprøvet og godkendt af producenten. -der blev anvendt uegnet reparationsmateriale (armaturer, tilslutningsledninger osv.). Egnet installationsmateriale: - trykbestandig (min. 10 bar) -varmebestandig (min. 100° C) Ved anvendelse af universaldrejekoblinger (bajonetkoblinger) må der kun anvendes udførelser med ekstra monteringsring af hensyn til en sikker tætning. Se side 2. Illustrationerne gælder som eksempel for alle apparater. 1 Tænd/sluk-knap * 2Pumpe 3 Trykbeholder ("kedel") * 4 Luftventil til forfyldetryk * 5 Aftapningsskrue 6Pressostat * 7 Manometer (vandtryk) * 8 Sugetilslutning 9 Vandpåfyldningsskrue 10 Tryktilslutning 11 Trykafbryder – indstilling af til- og frakoblingstryk * 12 Trykafbryder – indstilling af differenstrykket *

Enheden skal stilles vandret op på et tørt (luftfugtighed maks. 80 %), velventileret sted, der er beskyttet mod vind og vejr. En sikker, jævn og fast stand skal sikres, selv med maksimal vandpåfyldning af enheden. Ventilationsåbningerne må ikke tildækkes eller suge snavs ind. Afstanden til vægge og andre genstande skal være mindst 5 cm. Skal beskyttes mod frost - se kapitel 8.2. For at undgå vibrationer bør apparatet ikke skrues fast, men placeres på et elastisk underlag. Ved anvendelse ved have- og svømmebassiner skal apparatet opstilles, så det er sikret mod oversvømmelse og mod at falde i vandet. Yderligere lovkrav skal overholdes.

6.2 Tilslutning af sugeledning

NB! Sugeledningen skal monteres, så den ikke udøver nogen mekanisk kraft på eller forspænding af pumpen. NB! Anvend et indsugningsfilter for at beskytte pumpen mod sand og snavs. NB! En kontraventil er absolut nødvendig, så vandet ikke strømmer ud, når pumpen er slukket. Vi anbefaler at montere kontraventiler ved sugeslangens indsugningsåbning og sugetilslutningen (8) på pumpen. Afhængigt af modellen er der her allerede integreret en kontraventil (se kapitel 13. Tekniske data). Sørg for at tætne alle forskruninger med gevindtætningsbånd (ca. 10-15 viklinger i gevindretningen). Utætheder medfører indsugning af luft og forringer eller forhindrer opsugningen af vandet. Sugeledningen bør have en indvendig diameter på mindst 1" (25 mm); den skal være knæk- og vakuumresistent. Sugeledningen bør være så kort som mulig, fordi pumpeydelsen falder med en tiltagende ledningslængde. Sugeledningen bør altid stige hen imod pumpen for at forhindre luftlommer. Der skal sikres en tilstrækkelig vandtilførsel, og enden af sugeledningen bør altid befinde sig i vandet. Sørg for, at sugeledningen ikke ligger på jorden for at undgå indsugning af sand eller snavs. Hertil kan der f.eks. anvendes et svømmende udtag som tilbehør.

6.3 Tilslutning af trykledning

For at reducere friktionstab, bør trykledningen have en indvendig diameter på mindst 1" (25 mm). Hvis der anvendes mindre diametre, f.eks. 1/2", kan der opstå problemer under brug på grund af dårlig udluftning. NB! Trykledningen skal monteres, så den ikke udøver nogen mekanisk kraft på eller forspænding af pumpen. Sørg for at tætne alle forskruninger med gevindtætningsbånd, for at hindre udtrængning af vand (ca. 10-15 viklinger i gevindretningen). Alle dele af trykledningen skal være trykresistente og monteres fagmæssigt korrekt. Fare! I tilfælde af ikke-trykresistente dele og ikke-fagmæssig korrekt montering kan trykledningen sprænge under driften. Du kan komme til skade på grund af væske, der sprøjter ud under højt tryk!

6.4 Tilslutning til et rørsystem

For at forringe vibrationer og støj bør apparatet sluttes til rørsystemet med elastiske slangeledninger. Ved fast installerede rør anbefales det at kun at lægge dem opadgående på de første 2 meter for at sikre en bedst mulig udluftning.

6.5 Strømtilslutning

Fare på grund af elektricitet! Anvend ikke apparatet i våde omgivelser og kun under følgende forudsætninger: - Tilslutningen må kun ske med beskyttelseskontakt-stikdåser, som er korrekt installeret, jordet og kontrolleret. - Netspænding, netfrekvens og sikring skal overholde de tekniske data. - Apparatet skal forsynes med en nominel fejlstrøm på højst 30 mA via et fejlstrømsrelæ (RCD). - De elektriske forbindelser må ikke ligge i vandet og skal befinde sig på et sted, der er sikret mod oversvømmelse. Ved anvendelse udendørs skal de sikres mod stænkvand. - Forlængerkabler skal have et tilstrækkeligt stort tværsnit. Kabeltromler skal være rullet helt ud. - Nationale installationsforskrifter skal overholdes.

6.6 Indstilling af forfyldetryk (kun HWW...)

Indstil forfyldetrykket før idriftsættelse. Se kapitel 9.4.

6.7 Påfyldning af pumpe og indsugning

NB! Hver gang pumpen tilsluttes på ny eller i tilfælde af vandtab eller luftindsugning, skal pumpen fyldes med vand. Drift af pumpen uden påfyldning af vand ødelægger pumpen! For at sikre en problemfri drift, anbefaler vi at fjerne en tilstrækkelig mængde vand for at kunne udlufte systemet fuldstændigt ved den første ibrugtagning. - Skru vandpåfyldningsskruen (9) inklusive tætning ud. - Hæld langsomt rent vand på, indtil pumpen er fyldt op. - Skru igen vandpåfyldningsskruen (9) på sammen med tætningen. - Åbn trykledningen (skru vandhanen eller sprøjtedysen op), så luft kan strømme ud ved indsugning. - Tænd apparatet (se kapitel 7.). - Når der er en jævn vandudstrømning, er apparatet klar til drift. Bemærk: Sugeledningen behøver ikke at blive påfyldt, da pumpen er selvansugende. Alt efter ledningens længde og diameter kan det dog tage noget tid, før trykket er opbygget. Hvis du vil forkorte indsugningstiden: Monter en kontraventil i sugeslangens indsugningsåbning, og fyld sugeledningen op. NB! Pumpe og sugeledning skal være tilsluttet og fyldt op (se kapitel 6.). NB! Pumpen må ikke køre tør. Der skal til enhver tid være tilstrækkeligt pumpemedium (vand) til stede. Hvis pumpen blokeres af fremmedlegemer, eller motoren er overophedet, slår en beskyttelseskreds motoren fra.

7.1 Anvendelse af apparatet

Havepumpe (Apparatbetegnelse P...) Funktionsprincip: Apparatet kører, så længe det er tændt. Fare! Ved lukket trykledning må pumpen højst køre i 5 minutter, da der ellers kan opstå skader i pumpen på grund af overophedning af vandet.

1. Sæt strømstikket i.

2. Påfyld i givet fald pumpen - se kapitel 6.7

3. Tænding af apparat:

Tænd apparatet på kontakten (1).

6. Slukning af apparatet efter endt arbejde:

Sluk apparatet på kontakten (1). Husvandværk (Apparatbetegnelse HWW...) Funktionsprincip: Apparatet tændes, hvis vandtrykket falder under tilkoblingstrykket som følge af vandudtagning; og slukkes igen, når frakoblingstrykket er nået. Kedlen indeholder en gummibælg, som fra fabrikken står under lufttryk ("forfyldetryk"); dette muliggør udtagning af små vandmængder, uden at pumpen starter.

1. Sæt strømstikket i.

2. Påfyld i givet fald pumpen - se kapitel 6.7

3. Tænding af apparat:

Tænd apparatet på kontakten (1).

6. Apparatet tænder og slukker efter behov.

Fare! Før alt arbejde på maskinen: - Træk strømstikket ud. - Kontrollér, at apparatet og tilsluttet tilbehør er uden tryk. - Anden form for vedligeholdelse eller reparation end det, der er beskrevet her, må kun udføres af fagfolk.

8.1 Regelmæssig vedligeholdelse

- Kontrollér apparat og tilbehør, især elektriske og trykførende dele, for skader, og få dem om nødvendigt repareret. - Kontrollér suge- og trykledninger for utætheder. - Hvis pumpeydelsen falder, skal indsugningsfilter og filterelement (hvis monteret) rengøres eller om nødvendigt udskiftes. - Kontrollér kedlens forfyldetryk (3) (udstyrsafhængigt), og forøg det om nødvendigt (se kapitel 9.4 Forøgelse af forfyldetryk).

NB! Frost (< 4 °C) ødelægger apparat og tilbehør, da disse til enhver tid indeholder vand! - Ved risiko for frost, skal apparatet og tilbehøret afmonteres og opbevares beskyttet mod frost (se følgende afsnit).

8.3 Afmontering og opbevaring af apparat

- Sluk for maskinen. Træk strømstikket ud. - Åbn trykledningen (skru vandhanen eller sprøjtedysen op), og lad alt vandet løbe ud. - Tøm pumpe (2) og kedel (3) fuldstændig. Det gør du på følgende måde: - Skru vandaftapningsskruen (5) ud. - Afmonter suge- og trykledninger fra apparatet. - Opbevar apparatet i et frostfrit rum (min. 5° C).

8.4 Indstilling af trykafbryder (kun HWW

3500/25 G. Til indstilling af alle andre HWW bedes du kontakte Metabo- service) Fare! Fare for elektrisk stød på tilslutningsklemmerne i trykafbryderen! Kun autoriserede elektrikere må åbne trykafbryderen og foretage indstillinger. Trykafbryderen er blevet forudindstillet på fabrikken til de mest gængse anvendelsesområder og kan justeres efter behov på følgende måde. Bemærk: Ved at justere hovedtrykfjederen (11) ændres til- og frakoblingstrykket næsten proportionalt, trykdifferencen forbliver uændret. En justering af trykdifferencen (12) ændrer kun frakoblingstrykket, tilkoblingstrykket forbliver uændret.

1. Sluk for pumpen, tag netstikket ud og sørg for,

at enheden er uden spænding.

2. Tag trykafbryderens afdækning af.

5. Monter afdækningen på trykafbryderen og

kontroller, at installationen er udført korrekt.

6. Tag pumpen i drift, kontroller den ønskede

nominelle værdi på manometeret (7).

7. Gentag i givet fald trin 1-6, indtil de ønskede

værdier er indstillet. NB! Pumpens angivne maksimale tryk må ikke overskrides. Trykafbryderens tilkoblingstryk skal altid være mindst 0,2 bar over kedlens forpåfyldningstryk (1,5 bar, se kapitel 9.4). For at undgå hyppige skift af pumpen, skal trykdifferencen indstilles så højt som muligt (f.eks. forudindstilling ca. 1,8 bar).

Fare! - Før alt arbejde på maskinen: - Træk strømstikket ud. - Kontrollér, at apparatet og tilsluttet tilbehør er uden tryk.

9.1 Pumpen kører ikke

• Ingen strøm. - Kontrollér tænd/sluk-kontakt, kabel, stik, stikkontakt og sikring.

• For lav netspænding. - Benyt et forlængerkabel med et tilstrækkeligt stort tværsnit.

• Motor overophedet, motorbeskyttelse udløst. - Efter afkølingen genstarter apparatet automatisk. - Hold luftåbningerne fri af hensyn til en tilstrækkelig ventilation. - Vær opmærksom på den maksimale tilløbstemperatur.

• Motoren brummer, starter ikke. - Reparation påkrævet, se kapitel 11.

• Pumpen er tilstoppet eller defekt. - Adskil og rengør pumpen. Rengør eller udskift om nødvendigt diffusoren. Rengør eller udskift om nødvendigt løbehjulet. Se kapitel 11.

• Lednings-/indgangstryk højere end pumpens tilkoblingstryk. - Der skal installeres en trykreduktionsventil opstrøms, se kapitel 2.

9.2 Pumpen suger ikke rigtigt eller larmer

• Vandmangel. - Kontroller, at der er tilstrækkeligt vand tilbage.

• Pumpen er ikke fyldt tilstrækkeligt op med vand. -Se kapitel6.7.

• Sugeledningen er utæt. - Tætn sugeledningen, og efterspænd skrueforbindelserne.

• Sugehøjden er for stor. - Overhold den maksimale sugehøjde. - Monter kontraventil, og fyld sugeledningen med vand.

• Indsugningsfiltret (tilbehør) er tilstoppet. - Rengør eller udskift om nødvendigt.

• Kontraventilen (tilbehør) er blokeret. - Rengør eller udskift om nødvendigt.

• Der strømmer vand ud mellem motor og pumpe, glideringstætningen er utæt. (Udstrømning af en ubetydelig mængde vand (maks. ca. 30 dråber pr. dag) må forventes ved glideringstætninger). - Udskift glideringstætningen. Se kapitel 11.

• Pumpen er tilstoppet eller defekt. - Se kapitel 9.1.

9.3 Tryk er for lavt eller pumpe kører

vedvarende (fast tænding/slukning):

• Sugeledningen er utæt, eller sugehøjden er for stor. - Se kapitel 9.2.

• Pumpen er tilstoppet eller defekt. - Se kapitel 9.1.

• HWW...: Pressostat er indstillet. - Aflæs tilkoblings- og frakoblingstrykket på manometret (7) og kontrollér værdierne (se kapitel 13. Tekniske data). I tilfælde af en nødvendig tilpasning skal du henvende dig til Metabos kundeservice. Se kapitel 11.

• HWW...: Pumpen starter allerede efter udtagning af en lille vandmængde (ca. 0,5 l). - Kontrollér, om forfyldetrykket i kedlen er for lavt. Forhøj det om nødvendigt. Se kapitel 9.4.

• HWW...: Der løber vand ud af luftventilen. - Gummibælgen i kedlen er utæt, udskift den. Se kapitel 11.

9.4 Forøgelse af forfyldetryk (kun HWW...)

Hvis pumpen – med tiden – starter allerede efter udtagning af en lille mængde vand (ca. 0,5 l), skal forfyldetrykket i kedlen genopbygges. Bemærk: Kedlens forfyldetryk (lufttryk) kan ikke aflæses på manometret (vandtryk) (7).

1. Træk strømstikket ud.

2. Åbn trykledningen (skru vandhanen eller

sprøjtedysen op), og lad alt vandet løbe ud.

3. Skru kunststofkappen på forsiden af kedlen af,

6. Tilslut apparatet igen, og foretag en

Brug kun originalt Metabo-tilbehør. Brug kun tilbehør, der opfylder de krav og specifikationer, som er angivet i denne brugsanvisning. Det komplette tilbehørsprogram findes på www.metabo.com eller i kataloget. Fare! Reparationer på apparatet må kun gennemføres af en elektriker! Henvend dig til din Metabo-forhandler, når du skal have repareret dine Metabo-maskiner. Adresser findes på www.metabo.com. Ved forsendelse: Pumpe og kedel skal tømmes helt (se kapitel 8.3). Reservedelslister kan downloades på www.metabo.com. Overhold de nationale regler om miljøvenlig bortskaffelse og genbrug af udtjente maskiner, emballage og tilbehør. Emballagematerialer skal bortskaffes i overenstemmelse med deres mærkning iht. retningslinjerne i din kommune. Yderligere oplysninger findes på www.metabo.com i området service. Kun for EF-lande: El-værktøj må ikke smides i husholdningsaffaldet! I henhold til det europæiske direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr og omsættelsen til national lovgivning skal brugte el- værktøjer indsamles adskilt og afleveres miljørigtigt til genbrug. Forklaringer til oplysningerne på side 3. Forbeholdt ændringer som følge af tekniske fremskridt. Pumpekarakteristikken (diagram, side 3) viser, hvilken pumpemængde der kan opnås i relation til pumpehøjden (sugehøjde 0,5 m og 1" sugeslange). E =Elektronik/tørløbssikring V =Kontraventil indbygget på sugetilslutningen (8) på pumpen K =Strømtilslutningsledning U=Netspænding f=Frekvens

V,max =maks. pumpemængde

h,max =maks. pumpehøjde

h,max =maks. sugehøjde

temp =maks. tilløbstemperatur

=Stænkbeskyttelsesklasse

=Materiale på pumpeløbehjulet

p,max =maks. kedeltryk

p,1 =Kedlens forfyldetryk A =Dimensioner: Længde x Bredde x Højde m=Vægt (med strømkabel) ~ Vekselstrøm De angivne tekniske data er tolerancesat (svarende til de aktuelt gældende standarder). Emissionsværdier Disse værdier gør det muligt at bestemme el- værktøjets emissioner og sammenligne forskellige el-værktøjer med hinanden. Alt efter el-værktøjets eller indsatsværktøjernes anvendelsesbetingelser og tilstand kan den faktiske belastning være højere eller lavere. Tag også højde for arbejdspauser og perioder med lav belastning. Træf de nødvendige beskyttelsesforanstaltninger for brugeren, f.eks. organisatoriske foranstaltninger, på baggrund af de anslåede værdier. Typiske A-vægtede lydniveauer

9. Problemer og fejl
