Mærke	Ferm
Model	HDM1040P
Produkttype	Nedbrydningshammer
Tilsigtet anvendelse	Nedbrydning af beton, mejsling, rillehugning, skæring af stænger
Indgangseffekt	1200 W
Netspænding	220-240 V ~ 50 Hz
Beskyttelsesklasse	II (dobbelt isolering)
Slagtal	3100 / min
Antal mejselpositioner	12
Patrontype	SDS-Max
Vægt	6,22 kg
Lydtryksniveau (LpA)	94 dB(A) (K=3 dB(A))
Lydeffektniveau (LWA)	105 dB(A) (K=3 dB(A))
Vibration primære håndtag (ah, Cheq)	12,550 m/s² (K=1,5 m/s²)
Vibration ekstra håndtag (ah, Cheq)	15,876 m/s² (K=1,5 m/s²)
Tænd-/sluk-knap	Med låseknap
Ekstra håndtag	Justerbar, aftagelig
Inkluderede tilbehør	Ikke specificeret (SDS-Max-patron, mejsler sælges separat)
Vedligeholdelse	Regelmæssig rengøring med en blød klud og sæbevand
Reparerbarhed	Reservedele tilgængelige via kundeservice
Sikkerhedsinstruktioner	Brug af personlige værnemidler obligatorisk (sikkerhedsbriller, handsker, maske, høreværn)
Garanti	I henhold til medfølgende garantibevis

Ofte stillede spørgsmål - HDM1040P Ferm

Hvordan skifter jeg mejselen på Ferm HDM1040P nedbrydningshammer?

For at skifte mejselen, træk låseringen bagud, sæt tilbehøret i SDS-Max-patronen, og slip derefter ringen. For at fjerne, træk ringen igen og fjern værktøjet.

Hvordan justerer jeg det ekstra håndtag?

Løsn ekstra håndtaget ved at dreje mod uret, drej det til den ønskede position, og stram det ved at dreje med uret.

Hvilken olie skal jeg bruge til SDS-Max-patronen?

Påfør et par dråber let olie (maskinolie) på tilbehørets aksel før indsættelse for at lette monteringen.

Hvordan låser jeg tænd-/sluk-knappen?

Tryk på tænd-/sluk-knappen, og tryk derefter låseknappen ind. For at låse op, tryk kortvarigt på knappen igen.

Hvilket beskyttelsesudstyr skal jeg bruge under brug?

Bær altid sikkerhedsbriller, høreværn, støvmaske og sikkerhedshandsker.

Hvad er effekten på Ferm HDM1040P?

Indgangseffekten er 1200 W med en spænding på 220-240 V og en frekvens på 50 Hz.

Hvordan rengør jeg nedbrydningshammeren?

Rengør huset med en let fugtig blød klud (sæbevand). Brug ikke opløsningsmidler som benzin eller alkohol. Sørg for, at ventilationsåbningerne er rene.

Hvad gør jeg, hvis strømkablet er beskadiget?

Kablet skal udskiftes af producenten, dennes kundeservice eller en kvalificeret person for at undgå fare.

Hvordan justerer jeg mejselens position?

Skub låseringen til skrå positionslås fremad, drej den til den ønskede position (12 positioner), og slip derefter, indtil den klikker på plads.

Hvor kan jeg finde reservedele?

Kontakt forhandleren eller kundeservicecentret angivet på garantibeviset. En eksploderet deleliste er tilgængelig.

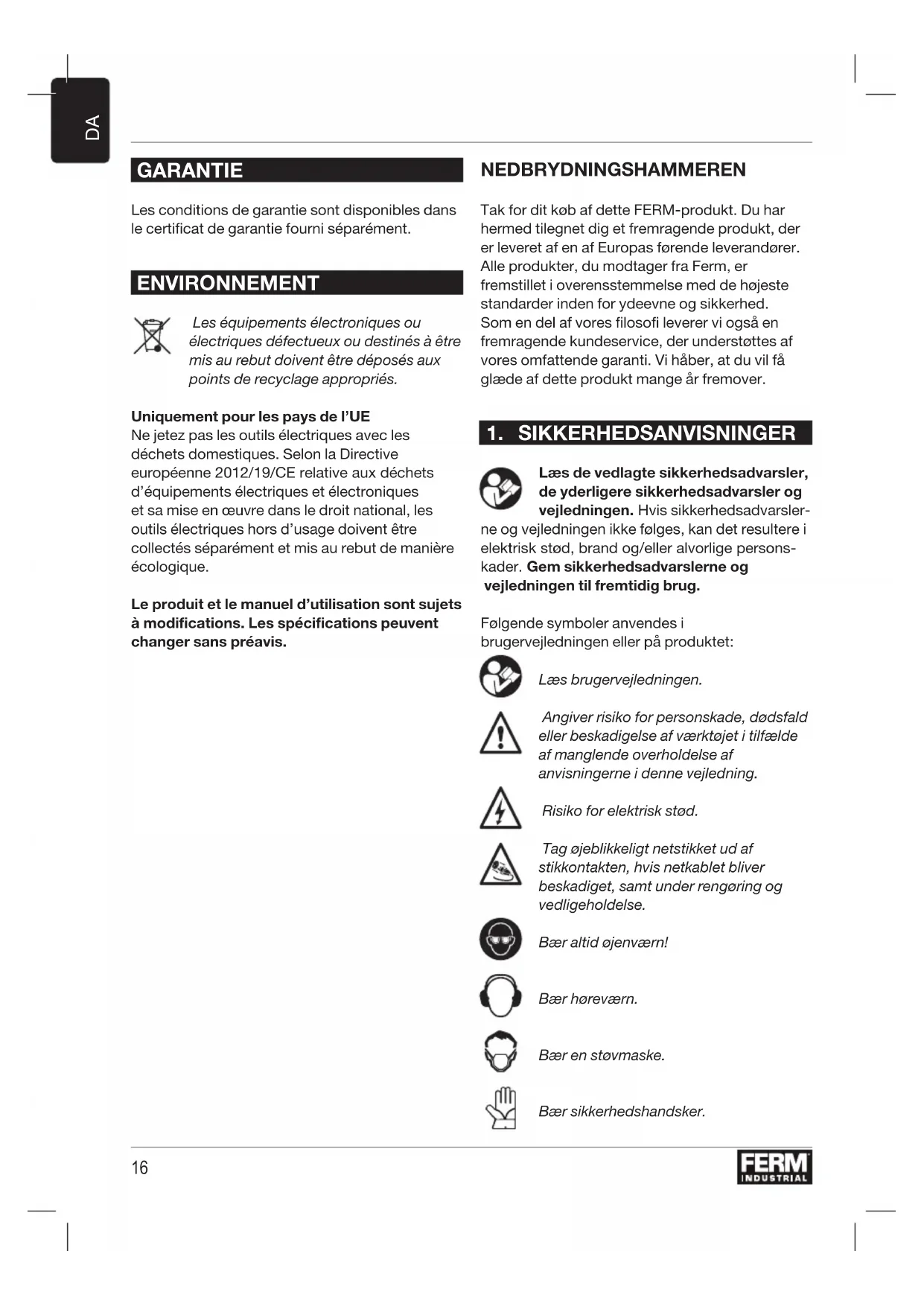

BRUGSANVISNING HDM1040P Ferm

Tak for dit kob af dette FERM-product. Du har hermed tilegnet dig et fremragende produit, der er leveret af en af Europas forende leverandorer.

Alleprodukter,du modestager fraFerm,er fremstilleti overensstemmelse med de hjaeste standarder inden for ydeevne og sikkerhed.

Som en del af vores filosofi leverer vi ogsa en fremragende kundeservice, der understottes af vores omfattende garanti. Vi haber, at du vil faglaede af dette produit mange ar fremover.

1. SIKKERHEDSANVISNINGER

Læs de vedlagte sikkerhedsadvarsler, de yderligere sikkerhedsadvarsler ogvejledningen. Hvis sikkerhedsadvarsler

ne og vegledningen ikke følges, kan det resultere i elektrisk stød, brand og/eller alvorlige personskader. Gem sikkerhedsadverslerne og vegledningen til fremtidig brug.

Folgende symboler anwendesi brugervejledningen aller pa Produktet:

Laesbrugervejledningen.

Angiver risiko for personskade, dodsfald eller beskadigelse af værktjoet i tilfelaide af manglende overholdelse af anvisningerne i donne vegledning.

Risiko for elektrisk stod.

Tag ojeblikeligt netstikket ud af stikkontakten, hvis netkablet bliver beskadiget,amt under rengoring og vedligeholdelse.

Baer altid ojenvaern!

Bae horevaern.

Bae en stovmaske.

Baer sikkerhedshandsker.

Bortskaf称之produktetiuegnede beholdere.

Produktet er i overensstemmelse med de gaelende sikkerhedsstandarder i EUdirektiverne.

Yderligere sikkerhedsadvarsler fornedbrydningshammeren

a)Baerhoreværn.Hvis du udsættes for stoj, kan detforall sage horetab.

b) Brug hjælpehändtag, hvis det leveres med værktøj. Tab af kontrol kan resultere i personskader.
c) Hold kun maskinværktøjet ved de isolerede gribebflader, narr du udfører en handling, hvor skæretilbehoret muligvis kankommen i kontakt med skjulte ledningsstråde eller detsegen ledning. Hvis skæretilbehørkommen i kontakt med en strømførsteding, kan det gore maskinværktojets eksponderede metaldele stromforte og dermed give operatoren stød.

El-sikkerhed

Nár du bruger el-maskiner, skal du altid overholde de gældende sikkerhedsbestemmelsei dit land for at reducere risikoen for brand, elektrisk stød og personskader. Læs følgende sikkerhedsanvisninger samt de medfolgende sikkerhedsanvisninger.

Kontroller altid, at stromforsyningens spænding svarer til spændingen pa ydelsesskiltets mærkat.

Klasse II-maskine - Dobbeltisoleret - Du har/DDke brug for et jordstik.

Hvis det seks kan undgås at bruge et maskinvaerktoj i et fugtt miljo, bor du anvende en forsyning, der er beskyttet af en fejlstromsaftbryder (RCD). Brugen af en RCD reducerer risikoen for elektrisk stod.

Udskifting af elledninger eller stik

Hvis forsyningsledningen er beskadiget, skal den udskiftes af producenten, dens serviceagent aller lignende kvalificerede personer for at undgå farer.

Brug af forlaengerledninger

Brug udelukkende godkendte forlaengerledninger, som egner sig til maskinens nominelle belastning. Den minimale kernetykkelse er 1,5mm² . Rul altid ledningen helt ud, nár du bruger en ledningstromle.

Kulbørstnerse skaber mange gnister.
- Netstikket eller netledningen afbrydes, aller der opstår skader på netledningen.
Defektkontakt.
- Rog ell stank af svedet isolering.

2. MASKINOPLYSNINGER

Beregnet anvendelse

Nedbrydningshammeren er beregnet til nedbrydning af beton, afmejsling af betonstykker, udskæring af riller og bjælker.

Tekniske specificationer
Netspænding 220-240 V ~
Netfrekvens 50 Hz
Indgangseffekt 1.200 W
Slaghastighed 3.100 /min
Antal/mejsel positioner	12
Vægt	6,22 kg
Lydtryk (LPA)	94 dB(A) K=3 dB(A)
Lydeffekt (LWA)	105 dB(A) K=3 dB(A)
Vibration
Hovedgreba h.Cheq	12,550 m/s2K=1,5 m/s2
Hjælpegreb a h.Cheq	15,876 m/s2K=1,5 m/s2

Vibrationsniveau

Det udsendte vibrationsniveau, der er angivet i donne brugsvejledning, er blevet malt i overensstemmelse med en standardiseret test i henhold til EN60745. Den kan bruges til atSAMmenigne et værktøj med et andet og som en indledende vindering af ekspondering for vibration, nar værktojet bruges til de nævnte anvendelser.

• När værktøj bruges til forskellige anvendelser, eller med forskelligt eller)darligt vedligeholdt tilbehør, kan eksponeringsniveauauet oges betydeligt.

• De gange, hvor værktøjet er slukket, ellr纳税 det er taendt, men ikke bruges til opgaven pa det pagældende tidspunkt, kan det reducere eksponderingsniveauaet betydeltigt.

Beskyt dig mod vibrationseffekterne ved at vedligeholde værktøjet og dets tilbehør, holde dine hænder varme og organisere dine arbejdsmønstre.

Beskrivelse

Tallene i teksten henviser til diagrammerne paskide 2.

Fig. A

1. Taend/sluk-kontakt
2. Strömindikator
   3.Laseknap
   4.Patron
   5.Lasemuffe
   6.Hovedgreb
   7.Hjaelpegreb
3. Mejsel position lásering
   9.Smorepunkt

3. MONTERING

Inden montering, skal maskinen altid slukkes, og netstikket skal tages ud af stikkontakten.

Montering og fjernelse af tilbehoret

Fig.B

Brug ikke slove borebits eller mejsler. Slib eller udskift straks slove borebits eller mejsler.

SDS-max

Denne maskine er udstyret med en SDS Max chuck.

Montering

• Kom et par dráber olie på tilbehorets skaft.
  Glid lasemuffen (5) bagud.
• Sæt tilbehøret ind i patronen (4).
• Slip lasemuffen (5).
• Skubbe låseringen (8) fremad og dreje den ønskede position. Sørg ringen låser tilbage på plads inden du bruger maskinen.

Fjernelse

Glid lasemuffen (5) bagud.
- Tag tilbehoret ud af patronen (4).
- Slip lasemuffen (5).

Indstilling af ekstrahandtag

• Løsn hjælpegrebet (7) ved at skrue det mod uret.
• Drej hjælpegrebet (7) til det er i den ønskede position.
  Stram hjaelpegrebet (7) ved at dreje det med uret.

Fjern ikke det ekstrahandtagframaskinen!

4. ANVENDELS

Taend/sluk-kontakten

Fig. A

Du kan lase tænd/sluk-kontakten (1) ved at trykke pa tænd/sluk-kontakten (1) og derefter trykke pa fastlåsningsknappen (3).
- For at udlose fastljasningen skal du trykke kort på taend/sluk-kontakten (1)igen

Tips for optimal ancendelse

• Fiksr arbejdsemnet. Brug skruetvinger til sma arbejdsemner.
• Hold fast i maskinen med grebet.
  -Taendmaskinen.
• Laeg ikke for meget pres på maskinen. Lad maskinenGXe arbejdet.
• Sluk for maskinen og vent, til den star helt stille, for maskinen saettes ned.

5. RENGØRING OG VEDLIGEHOLDELS

För rengöring og vedligeholdelse skal du altid slukke for maskinen og trække netstikket ud af kontakten.

Rengør maskinbeklaedningerne regelmæssigt med en blød klud, helst after hver anvendelse. Sørg for, at der ikke er støv eller snavs i ventilationsåbningerne. Fjern snavs, der sidder meget godt fast, med en blød klud, der er fugtet i sæbevand. Brug ikke oplosningsmidler, som f.eks. benzizin, sprit, ammoniak osv. Kemikalier som disse beskadiger de syntetiske componenter.

Fejl

Maskinen bør regelmaessigt afterses for følgende mulige fejl og om质地vendigt repareres.

Hvis der skulle opsta en fejl, f.eks. after en del er blevet slidt, bedes du kontakte din forhandler uller serviceadressen pa garantikortet. Der findes en separat eksploderet visning af de dele, der kan bestilles.

GARANTI

Garantibetingelsene findes pà det garantikort, der er vedlagt separat.

MILJ0

Defekte og/eller bortskaffede elektriske og elektroniske apparater skal afleveres pa en passende genbrugsstation.

Kun for landei EU

Maskinværktøj må ikke bortskaffes sammen med husholdningsaffald. Ifolge EU-direktiv 2012/19/ EF om affald af elektrisk og elektronisk udstyr og dets gennemforelse i den nationale lovgivning skal maskinværktøjer, der ikke længere anvendes, afleveres seperat og bortskaffes på en miljøvenligmxde.

Produktet og brugervejledningen er genstand forændringer. Specifikationer kanændres widen yderligere varsel.
