Merk	Ferm
Model	HDM1040P
Producttype	Breekhamer
Beoogd gebruik	Slopen van beton, beitelen, groeven maken, staven snijden
Ingangsvermogen	1200 W
Netspanning	220-240 V ~ 50 Hz
Beschermingsklasse	II (dubbele isolatie)
Slagfrequentie	3100 / min
Aantal beitelstanden	12
Boorkoptype	SDS-Max
Gewicht	6,22 kg
Geluidsdrukniveau (LpA)	94 dB(A) (K=3 dB(A))
Geluidsvermogenniveau (LWA)	105 dB(A) (K=3 dB(A))
Trilling hoofdhandgreep (ah, Cheq)	12,550 m/s² (K=1,5 m/s²)
Trilling hulphandgreep (ah, Cheq)	15,876 m/s² (K=1,5 m/s²)
Aan/uit-schakelaar	Met vergrendelknop
Hulphandgreep	Verstelbaar, afneembaar
Inbegrepen accessoires	Niet gespecificeerd (SDS-Max boorkop, beitels apart verkrijgbaar)
Onderhoud	Regelmatig reinigen met een zachte doek en zeepwater
Repareerbaarheid	Reserveonderdelen verkrijgbaar via de klantenservice
Veiligheidsvoorschriften	Verplicht dragen van PBM (bril, handschoenen, masker, gehoorbescherming)
Garantie	Volgens meegeleverd garantiecertificaat

Veelgestelde vragen - HDM1040P Ferm

Hoe vervang ik de beitel op de Ferm HDM1040P breekhamer?

Om de beitel te vervangen, trek de vergrendelring naar achteren, steek het accessoire in de SDS-Max opname, en laat de ring los. Om te verwijderen, trek de ring opnieuw naar achteren en verwijder het gereedschap.

Hoe stel ik de hulphandgreep af?

Draai de hulphandgreep los door deze tegen de klok in te draaien, draai hem naar de gewenste positie, en draai hem vervolgens vast met de klok mee.

Welke olie moet ik gebruiken voor de SDS-Max opname?

Breng een paar druppels lichte olie (machineolie) aan op de as van het accessoire vóór het inbrengen om montage te vergemakkelijken.

Hoe vergrendel ik de aan/uit-schakelaar?

Druk op de aan/uit-schakelaar en druk vervolgens op de vergrendelknop. Om te ontgrendelen, druk nogmaals kort op de schakelaar.

Welke bescherming moet ik dragen tijdens gebruik?

Draag altijd een veiligheidsbril, gehoorbescherming, een stofmasker en veiligheidshandschoenen.

Wat is het vermogen van de Ferm HDM1040P?

Het ingangsvermogen is 1200 W met een spanning van 220-240 V en een frequentie van 50 Hz.

Hoe reinig ik de breekhamer?

Maak de behuizing schoon met een zachte doek licht bevochtigd met zeepwater. Gebruik geen oplosmiddelen zoals benzine of alcohol. Zorg dat de ventilatieopeningen schoon zijn.

Wat moet ik doen als het netsnoer beschadigd is?

Het snoer moet worden vervangen door de fabrikant, zijn klantenservice of een gekwalificeerd persoon om gevaar te voorkomen.

Hoe stel ik de beitelstand in?

Duw de vergrendelring voor de afschuining stand naar voren, draai deze naar de gewenste positie (12 standen) en laat los totdat hij vastklikt.

Waar kan ik reserveonderdelen vinden?

Neem contact op met de verkoper of het servicecentrum dat op de garantiekaart staat. Er is een uit elkaar gehaalde tekening van de onderdelen beschikbaar.

GEBRUIKSAANWIJZING HDM1040P Ferm

Dank u voor het aanschaffen van dit FERM product. Hierdoor bent u nu in het bezit van een uitstekend product, geleverd door een van de toonaangevende leveranciers van Europa. Alle door Ferm aan u geleverde producten zijn vervaardigd conform de hoogste prestatie- en veiligheidsnormen. Deel van once filosofie is de uitstekende klantenservice die worden ondersteund door once uitgebreide garantie. Wij hopen dat u dit product gedurende vele jaren met plezier zult gebruiken.

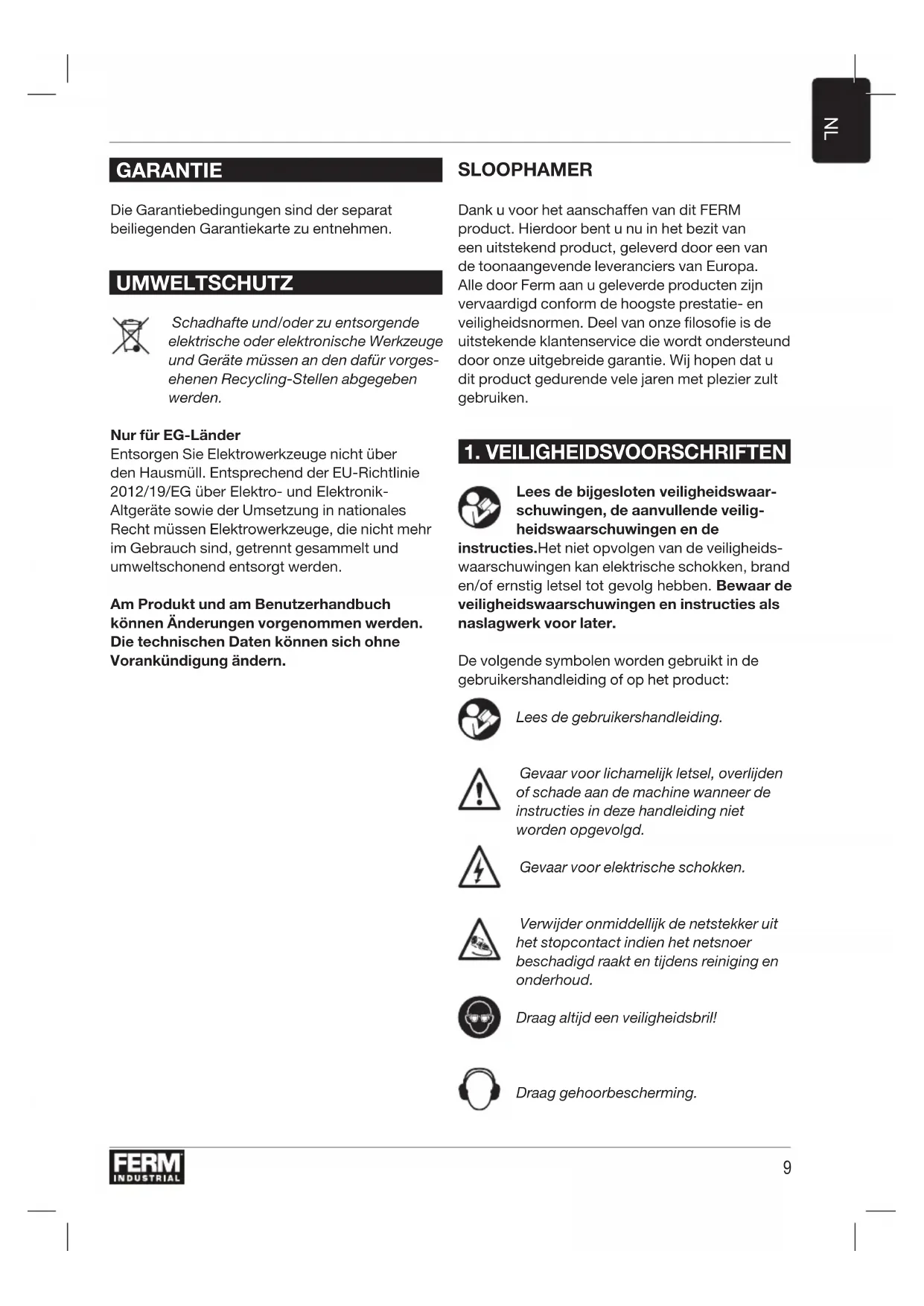

1. VEILIGHEIDSVOORSCHRIFTEN

Lees de bijgesloten verilgheidswaarschuwingen, de aanvullende verilgheidswaarschuwingen en de

instructions.Het Niet opvolgen van de veiligheidswaarschuwingen kan elektrische schokken,brand en/of ernstig letsel tot gevolg hebben.Bewaar deveiligheidswaarschuwingen en instructies alsnaslagwerk voor later.

De volgende symbolen worden gebruikt in de gebruikershandleiding of op het product:

Lees de gebruikershandleiding.

Gevaar voor lichamelijk letsel, overlijden of schade aan de machine wanner de instructies in deze handleiding nicht worden opgevolgd.

Gevaar voor elektrische schokken.

Verwijder onmiddelijk de netstekker uithet stopcontact indien het netsnoer Beschadigd raakt enijdens reiniging en onderhoud.

Draag altijd een veiligheidsbril!

Draag gehoorbescherming.

Draag een stofmasker.

Draagveiligheidshandschoenen.

Werp het product Niet weg in ongeschikte containers.

Het product is in overeenstemming met de van toepassing zijnde veiligheidsnormen in de Europese richtlijnen.

Aanvullende veiligheidswaarschuwingen voor sloophamer

a) Draag gehoorbescherming. Bootstelling aan lawaai kan tot gehoorbeschadiging leiden.
b) Gebruik de hulpgreep (-grepen), indien met de machine meegeleverd. Verlies van controle over de machine kan lichamelijk letselveroorzaken.
c) Houd de elektrische machine vast bij de geïsoleerde greepvlakken wanner u een handeling uitvoert waar bij het snijhulpstuk in contact kan komen met verborgen bedrading of het eigén snoer. Wanner het snijhulpstuk een onder spanning staande kabel raakt,+kennen de metalen delen van de machine onder spanning komen te staan, waardoor de gebruiker een elektrische schok kan krijgen.

Neem bij het gebruik van elektrische machines altijd deplaatselijk geldende veriligeidsvoorschriften in acht in verband met brandgevaar, gevaar voor elektrische schokken en lichamelijk letsel. Lees behalve onderstaande instructies ook de veriligeidsvoorschriften in het apart bijgevoegde veriligeidskatern door.

Controllerer aktijd of de spanning van de voedingstoevoer overeenkomt met de spanning op het typeplaatje.

Klasse II apparatus - Dubbel geisoleerd - Een geaarde stekker is Nietoodzakelijk.

Gebruik, als het onvermijdelijk is dat u met de elektrische machine in een vochtige locatie要去 werkken, een via een aardlekschakelaar beveiligde voeding. Met een aardlekschakelaar loopt u minder risico op elektrische schokken.

Bij verranging van snoeren of stekkers

Als het voedingsssnoer beschadigd is, moet dit door de fabrikant, een door deze erkend servicebedrijf of vergelijkbaar gekwalificeerde Personen worden verrangen ter vermijden van risico's.

Bij gebruik van verlengsnoeren

Gebruik uitsluitend een goedgekeurd verleangsnoer, dat geschikt is voor het vermogen van de machine. De aders要去en een doorsnede hebben van minimaal 1,5mm^2 . Wanner het verleangsnoer op een haspel zit, rol het snoer dan helemaal af.

Het apparaat onmiddelijk uitzetten bij:

• Buitensporig vonden van de koolborstels.
• Storing in de netstekker, netsnoer of snoerbeschadiging.
• Defecteschakelaar.
• Rook of stank van verschroeide isolatie.

Gebruiksmogelijkheden

De sloophamer kan worden gezruikt voor het slopen van beton, beton afsteken, freeze en het op maar makeen van balken.

Technische specificaties

Netspanning 220-240 V ~
Netfrequentie 50 Hz
Ingangsvermögen 1.200 W
Aantal slagen 3.100 /min
Aantal beitelposities	12
Gewicht 6,22 kg
Geluidsdruk (LpA)	94 dB(A) K=3 dB(A)
Geluidsvermögen (LwA)	105 dB(A) K=3 dB(A)
Trilling
Hoofdhandgreep ah,Cheq	12,550 m/s2K=1,5 m/s2
Extra handgreep ah,Cheq	15,876 m/s2K=1,5 m/s2

Trillingsniveau

Het trillingsemissieniveau, dat in deze gebruiksaanwijzing worden vermeld, is gemeten in overeenstemming met een gestandaardiseerde test volgens EN 60745. U kunt de gegevens gebruiken om gereedschap met elkaar te vergelijkken en als een voorlopige beoordeling van de blootstelling aan trillingen wanner u het gereedschap voor de genoemde toepassingen gebruikt.

• Het gebruik van de machine voor andere toepassingen, of met andere of slecht onderhonden accessoires, kan het blootstellingsniveau aanzienlijk verhogen.
• Wanner de machine is uitgeschakeld of wanner deze loopt maar geen werk verricht, kan dit het blootstellingsniveau aanzienlijk reduceren.

Beschem uzelf gegen de gevolgen van trilling door de machine en de accessoires te onderhonden, uw handen warm te honden en uw werkwijze te organiseren.

Beschrijving

De nummers in de tekst verwijzen maar de illustraties op pagina 2.

Afb.A

1. Aan/uit-schakelaar
   2.Stroomindicator
   3.Vergrendelingsknop
   4SPANkop
   5.Vergrendelingshuls
   6.Hoofdhandgreep
   7.Extrahandgreep
   8.Beitelpositieborgring
   9.Smeerpunt

3. ASSEMBLAGE

Schakel voor assemblage algid de machine uit en verwijder de netstekker uit het stopcontact.

Monteren en verwijderen van het accessoire Fig.B

Gebruik geen botte boorbits of beitels. Slijp of verrang botte boorbits of beitels onmiddelijk.

SDS-max

Deze machine is uitgerust met een SDS Max boorkop

Monteren

• Breng een paar druppels olie aan op beschacht van het accessoire.
  Schuif de vergrendelingshuls (5) maarachten.
• Plaats het accessoire in de spankop (4).
  Laat de vergrendelingshuls (5) los.
  Schuif de sluitring (8) waar voren en zet op de gewenste positie. Zorg ervoor dat de ring weer vastzit voor het in gebruik nemen van de machine.

Verwijderen

Schuif de vergrendelingshuls (5) maarachten.
- Verwijder het accessoire uit de spankop (4).
- Laat de vergrendelingshuls (5) los.

Het instellen van de extra handgreep

• Draai de extra handgreep (7) los door hem linksom te draaien.
• Draai de extra handgreep (7) maar de gewenste positie.
• Draai de extra handgreep (7) vast door hem rechtsom te draaien.

Verwijder de extra handgreep Niet van de machine!

4. GEBRUIK

De Aan/Uit-schakelaar

Afb.A

Zet de machine aan door de Aan/Uitschakelaar (1) in te drukken. Als u de Aan/Uitschakelaar (1) loslaat gaat de machineuit.

Vergrendelingsknop

Afb.A

U kunt de Aan/Uit-schakelaar (1) vergrendelen door de Aan/Uit-schakelaar (1) in te drukken en daarna de Vergrendelingsknop (3) in te drukken.
- Om de vergrendeling te verbreken drukt u kort op de Aan/Uit-schakelaar (1)

Aanwijzingen voor optimaal gebruik

Klem het werkstuk vast. Gebruik een kleminrichting voorkleine werkstukken.

• Houd de machine stevig bij de handgreep vast.
  Schakel de machine in.
• Oefen nicht te veel druk uit op de machine. Laat de machine het werk doeon.
• Schakel de machine uit en wacht totdat de machine volledig tot stilstand is gekomen voordat u de machine wegzet.

5. REINIGING EN ONDERHOUD

Schakel, voordat u met de reiniging en het onderhoud begint,.altijd de machineuit en haal de netstekker uit hetstopcontact.

Reinig de machinebehuizing regelmatig met een zachte doek, bij voorkeurijdere keer na gebruik. Zorg dat de ventilatiesleuven vrij van stof en vuil+zijn. Gebruik bij hardnekig vuil een zachte doek bevochtigd met zeepwater. Gebruik geen oplosmiddelen als benzine, alcohol, ammonia, etc.Dergelijkste toffen beschaden de kunststof onderdelen.

Mankementen

De machine要去 regelmatig worden gecontrolerd op de volgende mankementen en reparations要去en worden uitgevoerd indien nodig.

Schade aan het netsnoer.
- Kapotte in-/uitschakeleenheid.
-Kortsluiting.
- Schade aan bewegende delen.

Storingen

Wanner er zich een storing voordoet, bijvoorbeeld bij slijtage van een onderdeel, neem dan contact op met de verkoper of het servicebedrijf op de garantiekaart. Achter in deze handleiding ziet u een opengewerkte afbeelding van de onderdelen die besteld konnen worden.

GARANTIE

Lees voor de garantievoorwaarden de apart bijgevoegde garantiekaart.

MILIEU

Defecte en/of afgedankte elektrische of elektronische gereedschappen dienen ter verwerking te worden aangeboden aan een waarvoor verantwoordelijke instantie.

Uitsluitend voor EG-landen

Werp elektrisch gereedschap Niet weg bij het huisvuil. Conform de Europese Richtlijn 2012/19/ EG voor Afgedankte Elektrische en Elektronische Apparatuur en de implementatie ervan in nationaalrecht要去ietnlangertgebruiken elektrisch gereedschap gescheiden worden verzameld en op een milieuvriendelijk wijze worden verwerkt.

Het product en de gebruikershandleiding zijn onderhevig aan wijzigingen. Specificaties können zonder opgaaf van redenen worden gewijzigd.
