HDM1040P - Haamer Ferm - Tasuta kasutusjuhend

Mark	Ferm
Mudel	HDM1040P
Toote tüüp	Lõhkamisvasar
Kasutusotstarve	Betooni lõhkumine, meiseldamine, soonimine, varraste lõikamine
Sisendvõimsus	1200 W
Võrgupinge	220-240 V ~ 50 Hz
Kaitseklass	II (topeltisolatsioon)
Löögisagedus	3100 / min
Meisli asendite arv	12
Padruni tüüp	SDS-Max
Kaal	6,22 kg
Helirõhutase (LpA)	94 dB(A) (K=3 dB(A))
Helivõimsuse tase (LWA)	105 dB(A) (K=3 dB(A))
Vibratsioon põhikäepidemel (ah, Cheq)	12,550 m/s² (K=1,5 m/s²)
Vibratsioon lisakäepidemel (ah, Cheq)	15,876 m/s² (K=1,5 m/s²)
Sisse/välja lüliti	Koos lukustusnupuga
Lisakäepide	Reguleeritav, eemaldatav
Kaasasolevad tarvikud	Täpsustamata (SDS-Max padrun, meislid müüakse eraldi)
Hooldus	Regulaarne puhastamine pehme lapiga ja seebiveega
Remonditavus	Varuosad saadaval müügijärgse teeninduse kaudu
Ohutusjuhised	ISK-i kandmine kohustuslik (prillid, kindad, mask, kuulmiskaitse)
Garantii	Vastavalt kaasasolevale garantiisertifikaadile

Korduma kippuvad küsimused - HDM1040P Ferm

Kuidas vahetada meislit Ferm HDM1040P lõhkamisvasaral?

Meisli vahetamiseks tõmmake lukustusrõngas taha, sisestage tarvik SDS-Max padrunisse, seejärel vabastage rõngas. Eemaldamiseks tõmmake rõngast uuesti ja eemaldage tööriist.

Kuidas reguleerida lisakäepidet?

Keerake lisakäepidet vastupäeva lahti, keerake see soovitud asendisse, seejärel pingutage päripäeva keerates.

Millist õli kasutada SDS-Max padruni jaoks?

Enne sisestamist kandke tarviku võllile mõni tilk kerget õli (masinaõli), et hõlbustada paigaldamist.

Kuidas lukustada sisse/välja lülitit?

Vajutage sisse/välja lülitit, seejärel vajutage lukustusnupp. Lukust vabastamiseks vajutage lülitit uuesti lühidalt.

Milliseid kaitsevahendeid kasutamisel kanda?

Kandke alati kaitseprille, kuulmiskaitset, tolmumaski ja kaitsekindaid.

Mis on Ferm HDM1040P võimsus?

Sisendvõimsus on 1200 W, pinge 220-240 V ja sagedus 50 Hz.

Kuidas puhastada lõhkamisvasarat?

Puhastage korpust kergelt niiske pehme lapiga (seebivesi). Ärge kasutage lahusteid nagu bensiin või alkohol. Veenduge, et ventilatsiooniavad on puhtad.

Mida teha, kui toitejuhe on kahjustatud?

Juhe tuleb ohu vältimiseks lasta välja vahetada tootjal, tema müügijärgsel teenindusel või pädeval isikul.

Kuidas reguleerida meisli asendit?

Lükake kaldasendi lukustusrõngas ettepoole, keerake see soovitud asendisse (12 asendit), seejärel vabastage, kuni see fikseerub.

Kust leian varuosasid?

Võtke ühendust müüjaga või garantiikaardil märgitud müügijärgse teeninduse keskusega. Saadaval on osade lahtivõtmise skeem.

KASUTUSJUHEND HDM1040P Ferm

Hasznaljon vedoszemüveget.

Hasznaljon fulvedot.

Täname, et ostsiteSELLFERMItoote. Oleteinud hea ostu ning nudd on teil suurepärane toodeuhelt Euroopa juhtivaltelektritoreiistade tarnijalt.Koik FERMI tarnitud tooted on valmistatud vastavuses rangeimate toimmisja ohutusnouetega.Lisaks sellele oleme me seadnud endale eesmargiks pakkuda suurepärast klienditeenindust ja igakulgsetGarantiid.Me loodame,et tunnete sellest tootest roomukaaastateparast.

2. OHUTUSTEAVE

HOIATUS

Lugege tootega kaasas olevat ohutusteavet, taiendavat ohutusteavet

ja juhiseid. Ohutusteabe ja juhiste mittejargimise tagajäreks vöib olla elektrilök, tulekahju ja/voi tõsine vigastus. Hoidke ohutusteave ja juhised alati käepärast.

Kasutusjuhendis või tootel kasutatakse järgmisi sümboleid:

Lugege kasutusjuhendit.

Kehavigastuse, surmasaamise voitöoriista kahjustamise oht, kui ei jargita kaesolevas kasutusjuhendis toodud juhiseid.

Elektrilögioht.

Eemaldage seade vooluvorgust, kui toitejuhe saab kahjustada voi kui puhastate ja hooldate seadet.

Kandke silmade kaitset!

Kandke körva kaitset.

Kasutage tolmumaski.

Kandke kaitsvaid kindaid.

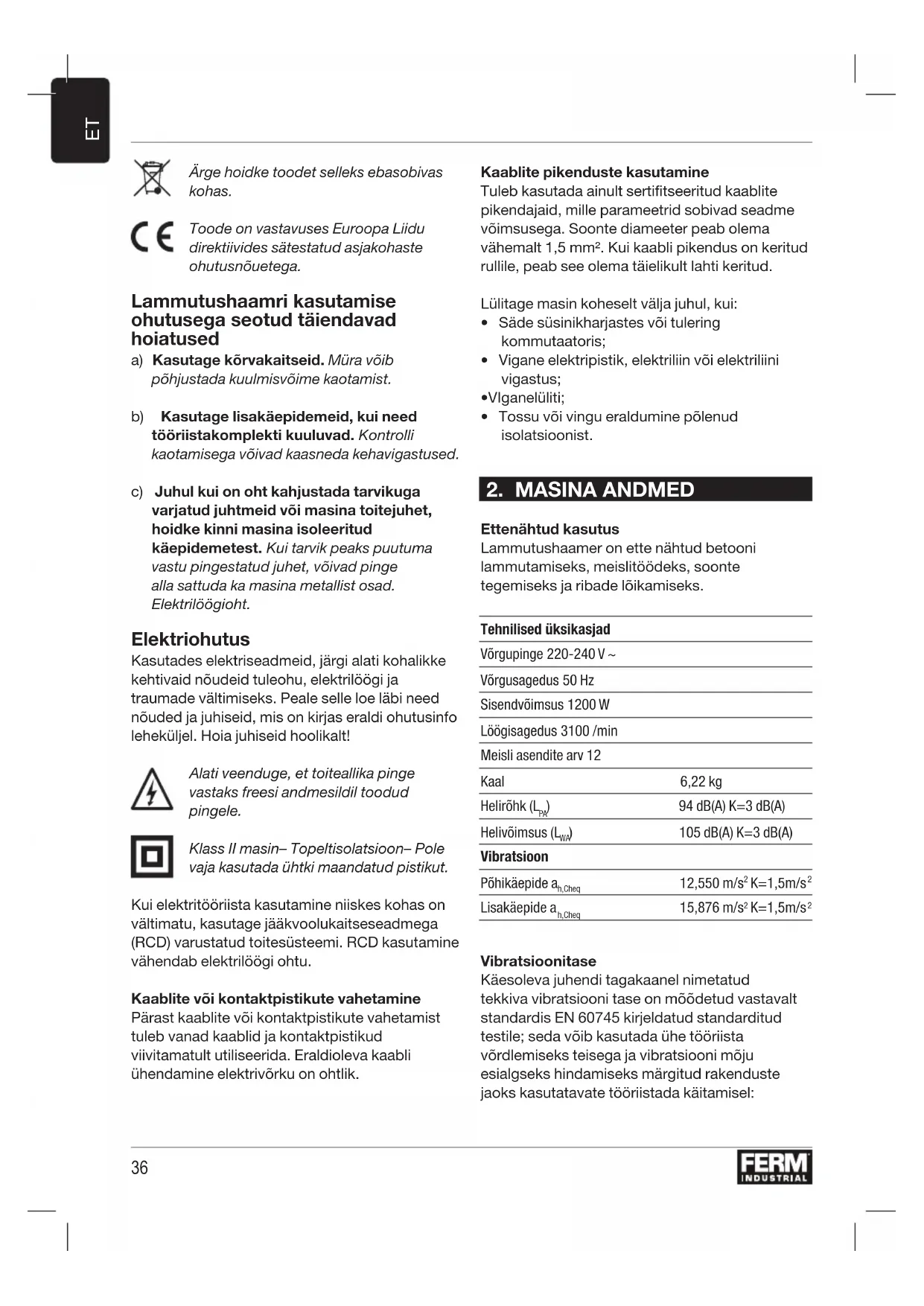

Arge hoidke toodet selleks ebasobivas kohas.

Toode on vastavuses Euroopa Liidu direktiivides sātestud asjakohaste ohutusnūetega.

Lammutushaamri kasutamise ohutusega seotud taiendavad hoiatused

a) Kasutage körvakitseid. Mura voib pöhjustada kuulmisvoime kaotamist.
b) Kasutage lisakäepidemeid, kui need töriistakomplekti kuuluvad. Kontrolli kaotamisega vöivad kaaseda kehavigastused.
c) Juhul kui on oht kahjustada tarvikuga varjatud juhtmeid voi masina toitejuhet, hoidke kinni masina isoleeritud kaepidemetest. Kui tarvik peaks puutuma vastu pingestatud juhet, voivad pinge alla sattuda ka masina metallist osad. Elektrilogioht.

Elektriohutus

Kasutades elektriseadmeid, järgi alati kohlikke kehtivaid nõudeid tuleohu, elektrilöogi ja traumade vältimiseks. Peale selle loe labi need nõuded ja juhiseid, mis on kirjas eraldi ohutusinfo leheküljel. Hoia juhiseid hoolikalt!

Alati veenduge, et toiteallika pinge vastaks freesi andmesildil toodud pingele.

Klass II masin-Topeltisolatsoon-Pole vaja kasutada uhtki maandatud pistikut.

Kui elektritöörästa kasutamine niiskes kohas on vältimatu, kasutage jäkvoolukaitseseadmega (RCD) varustatud toitesüsteemi. RCD kasutamine vähendab elektrilögi ohtu.

Kaabite või kontaktpistikute vahetamine

Pärast kaablite vöi kontaktpistikute vahetamist tuleb vanad kaablid ja kontaktpistikud viivitamatult utiliseerida. Eraldioleva kaabli ühendamine elektrivörku on ohtlik.

Kaoblite pikenduste kasutamine

Tuleb kasutada ainult sertifitseeritud kaablite pikendajaid, mille parameetrid sobivad seadme voimsusega. Soonte diameter peab olemavahemalt 1,5mm^2 Kui kaabli pikendus on keritud rullile, peab see olemataielikult lahti keritud.

Lulitage masin koheselt valja juhul, kui:

Säde susinikharjastes voitulering commutaatoris;
Vigane elektripistik, elektrilin voi elektriliini vigastus;
Vlganeluliti;
- Tossu voi vingu eraldumine polenud isolatsionist.

2. MASINA ANDMED

Ettenahtud kasutus

Lammutushaamer on elle nähtud betooni lammutamiseks, meislitöödeks, soonte tegemiseks ja ribade lōikamiseks.

Tehnilised üksikasjad
Vörgupinge 220-240 V ~
Vörgusagedus 50 Hz
Sisendvöimsus 1200 W
Löösigesagedus 3100 /min
Meisli asendite ary 12
Kaal	6,22 kg
Heliröhk (LPA)	94 dB(A) K=3 dB(A)
Helivöimsus (LWA)	105 dB(A) K=3 dB(A)
Vibratsion
Pöhikäepide ah,Cheq	12,550 m/s2K=1,5m/s2
Lisakäepide ah,Cheq	15,876 m/s2K=1,5m/s2

Vibratsionitase

Käesoleva juhendi tagakaanel nimetatud tekkiva vibratsiooni tase on mōdetud vastavalt standardis EN 60745 kirjeldatud standarditud testile; seda vōib kasutada ühe toöriasta vordlemiseks teisega ja vibratsiooni moju esialgseks hindamiseks margitud rakenduste jaoks kasutatavate toöriistada kaitamisel:

• tööriista kasutamine muudeks rakendusteks või teiste/halvasti hooldatud tarvikute kasutamisel võib ekspositsoonitase markimisvaärsalt suureneda;
• ajal, kui töörist on väljalūlitatud vōi on kūll sisselūlitatud, kuid tegelikult seda ei kasutata, vōib ekspositsoonitase markimisväärselt vaheneda.

Kaitske ennast vibratsiooni toime eest, hooldades töörista ja selle tarvikuid, hoides omä käed soojad ja organiseerides*hasti omä toövötteid.

Kirjeldus

Numbrid jargnevas tekstis viitavad numbritele joonistel, mis asuvad lehtedel 2.

Joon.A

Enne osade vahetamist lulitage masin alati valja ning eemaldage toitejuhe vooluvorgust.

Lisatarvikute paigaldamine ja eemaldamine Joon.B

Arge kasutage nürisid puuriotsi ega meisleid. Nürid puuriotsad voi meislid tuleb viivitamata teritada voi valja vahetada.

See seade on varustatud padruniga SDS Max.

Paigaldamine

• Tilgutage tarvikuvollile veidi öli.
• Libistage likustusrongas (5) taha.
• Sisestage tarvik padrunisse (4).
  Vabastage likustusrongas (5).
  Lukake likustusrongast (8) edasi ja keerake

see sobivasse asendisse. Enne seadme kasutamist veenduge, et rongas lukustub tagasi paika.

Eemaldamine

• Libistage lukustusrongas (5) taha.
• Eemaldage tarvik padrunist (4).
  Vabastage likustusrongas (5).

Lisakä epideme seadistamine

• Lisakäepideme (7) vabastamiseks keerakseda vastupäeva.
• Keerake lisakäepide (7) vajalikku asendisse.
• Lisakäepideme (7) kinnitamiseks keerake seda paripäeva.

Ärge eemaldage seadmelt lisakäepidet.

4. KASUTAMINE

Sisse- ja väljalulitamine Joon. A

• Masina sisselulitamiseks vajutage käivituslulitit (1). Masina valjalulitamiseks vabastage käivitusluliti (1).

Lock-on Button

Joon.A

Napunäiteid optimaalseks kasutamiseks

• Kinnitage toedeldav detail pitskruvidega.
  Väiksemate toedeldavate detailide puhul kasutage kinnitusrakiseid.
• Hoidke masinat kindlalt käepidemest.
  Lulitage masin sisse.
• Arge availdage masinale liiga suurt survet. Voimaldage masinal vabalt tootada.
  Lulitage masin valja ning enne selle kæestpanekut oodake, kuni see on täielikult seiskunud.

5. PUHASTAMINE JA HOOLDAMINE

Enne puhasamist ja hooldamist lulitage masin alati valja ning eemaldage toitejuhe vooluvorgust.

Puhastage masina kesta regulaarselt puhta riidega, soovitatavlt peale iga kasutuskorda. Hoidke ventilatsioniavad puhtad tolmust ja mustusest. Kui mustus ei peaks maha tulema, kasutage puhist riet, mis on niisutatud seebiveega. Arge kunagi kasutage ahusteid(bensiin, alcohol, amoniaakveed jne). Need voivad kahjustada plastikosi.

Defektid

Seadet tuleb regulaarselt kontrollida, et tuvastada voimalikud defektid ja teha vajalikud parandused.

Toitejuhe on kahjustatud.
- Päästikusüsteem on purunenud.
Luhis.
- Liiuvad osad kahjustatud.

Rikked

Kui peaks mōni viga ilmnema, kontakteeruge hooldusega, garantiikaardil margitud aadressil. Selle kasutusjuhendi tagant voite leida osade nimekirja, mida on voimalik tellida.

GARANTII

Vigased ja/vo i eemaldatud elektronika voi elektronilised osad tuleks kokku koguda sobivasse umbertootlemiskohta.

Euroopa Ühenduse riigid

Arge visake elektritooriisto olmeprugi hulka. Vastavalt Euroopa Parlamendi ja noukogu direktiivile 2012/19/EU elektri- ja elektronikaseadmete jaatmete kohta ning vastavalt seda direktiivi rakendavatele riiklikele oigusaktidele tuleb kasutuskolmatud elektritooriistad koguda teistest jaatmetest eraldi ning korvaldada kasutusest keskkonna sobralikul viisil.

Toodet ja kasutusjuhendit voidakse muuta. Spetsifikatsioone voidakse muuta ilma eelneva etteatamiseta.
