Marka	Ferm
Model	HDM1040P
Ürün Tipi	Kırıcı Delici
Kullanım Amacı	Beton kırma, keski çalışması, kanal açma, çubuk kesme
Giriş Gücü	1200 W
Şebeke Gerilimi	220-240 V ~ 50 Hz
Koruma Sınıfı	II (çift yalıtım)
Darbe Hızı	3100 / dak
Keski Pozisyon Sayısı	12
Mandren Tipi	SDS-Max
Ağırlık	6,22 kg
Ses Basıncı Seviyesi (LpA)	94 dB(A) (K=3 dB(A))
Ses Gücü Seviyesi (LWA)	105 dB(A) (K=3 dB(A))
Ana Tutamak Titreşimi (ah, Cheq)	12,550 m/s² (K=1,5 m/s²)
Yardımcı Tutamak Titreşimi (ah, Cheq)	15,876 m/s² (K=1,5 m/s²)
Açma/Kapama Anahtarı	Kilit düğmeli
Yardımcı Tutamak	Ayarlanabilir, çıkarılabilir
Dahil Olan Aksesuarlar	Belirtilmemiş (SDS-Max mandren, keskiler ayrı satılır)
Bakım	Yumuşak bez ve sabunlu su ile düzenli temizlik
Tamir Edilebilirlik	Yedek parçalar satış sonrası servis aracılığıyla temin edilebilir
Güvenlik Talimatları	KKD (Kişisel Koruyucu Donanım) kullanımı zorunludur (gözlük, eldiven, maske, işitme koruyucu)
Garanti	Verilen garanti belgesine göre

Sık sorulan sorular - HDM1040P Ferm

Ferm HDM1040P kırıcı delicide keski nasıl değiştirilir?

Keskiyi değiştirmek için kilit halkasını geri çekin, aksesuarı SDS-Max mandrene takın ve halkayı bırakın. Çıkarmak için halkayı tekrar çekin ve aleti çıkarın.

Yardımcı tutamak nasıl ayarlanır?

Yardımcı tutamağı saat yönünün tersine çevirerek gevşetin, istediğiniz konuma çevirin, ardından saat yönünde çevirerek sıkın.

SDS-Max mandren için hangi yağ kullanılmalı?

Montajı kolaylaştırmak için takmadan önce aksesuar şaftına birkaç damla hafif yağ (makine yağı) uygulayın.

Açma/kapama anahtarı nasıl kilitlenir?

Açma/kapama anahtarına basın, ardından kilit düğmesine basın. Kilidi açmak için anahtara tekrar kısaca basın.

Kullanım sırasında hangi koruyucular giyilmeli?

Her zaman koruyucu gözlük, işitme koruyucu, toz maskesi ve iş eldiveni giyin.

Ferm HDM1040P'nin gücü nedir?

Giriş gücü 1200 W, gerilim 220-240 V ve frekans 50 Hz'dir.

Kırıcı delici nasıl temizlenir?

Gövdeyi hafif nemli (sabunlu su) bir yumuşak bez ile temizleyin. Benzin veya alkol gibi çözücüler kullanmayın. Havalandırma deliklerinin temiz olduğundan emin olun.

Güç kablosu hasar görürse ne yapmalı?

Kablo, tehlikeyi önlemek için üretici, satış sonrası servisi veya yetkili bir kişi tarafından değiştirilmelidir.

Keski konumu nasıl ayarlanır?

Eğimli konum kilitleme halkasını ileri itin, istediğiniz konuma (12 konum) çevirin, ardından yerine oturana kadar bırakın.

Yedek parçaları nerede bulabilirim?

Garanti kartında belirtilen satıcı veya satış sonrası servis merkezi ile iletişime geçin. Parçaların patlatılmış şeması mevcuttur.

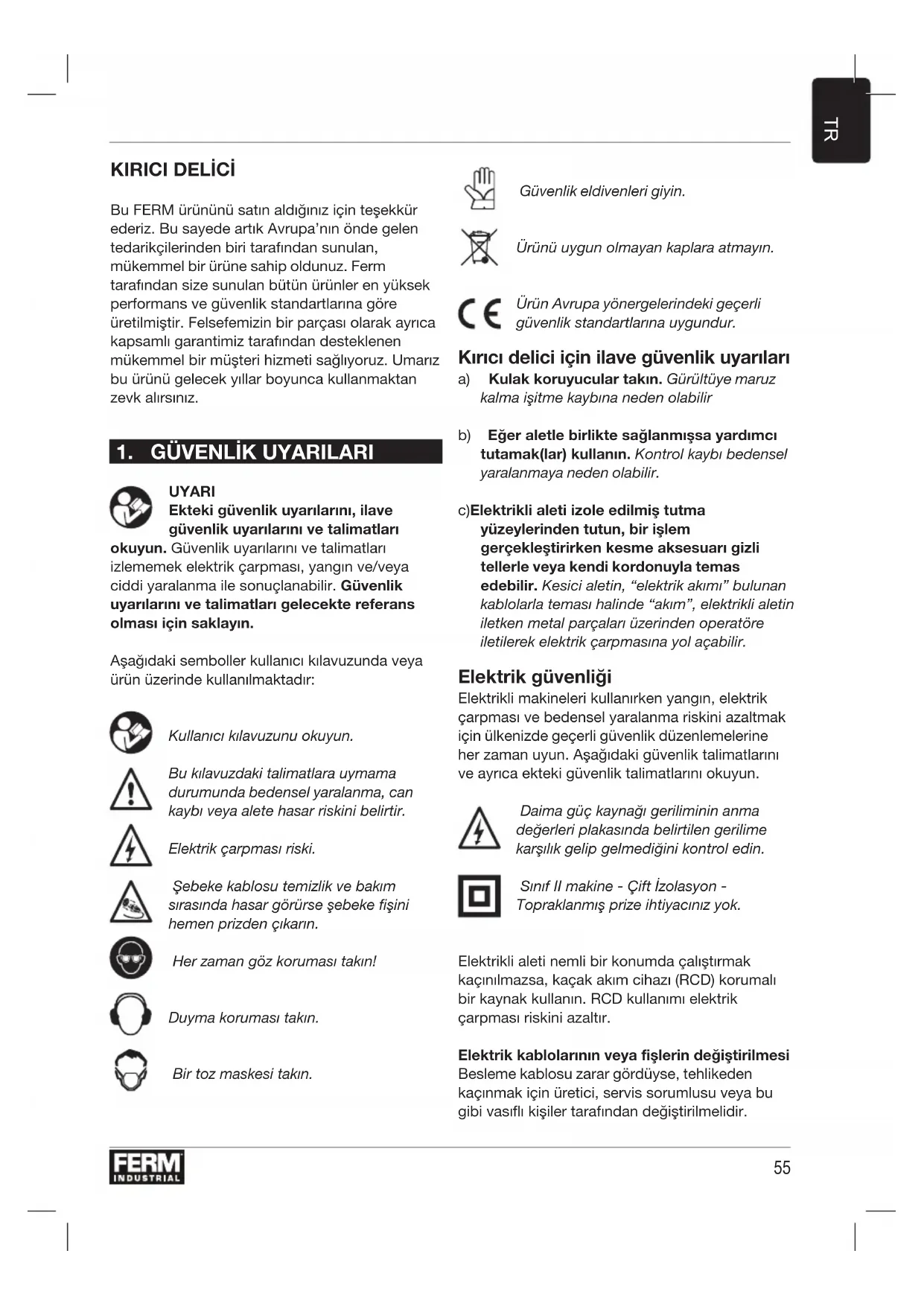

KULLANIM KILAVUZU HDM1040P Ferm

Bu FERM urununu satin aldiginiz icin teşekür ederiz. Bu sayede artik Avrupa'nin onde gelen tedarikcilerinden biri tarafindan sunulan, mukemmel bir urune sahip oldunuz. Ferm tarafindan size sunulan butun urunler en yuksek performans ve guvenlik standartlarina gore ureilmistir. Falsefemizin bir parcasi olarak ayraca kapsamli garantimiz tarafindan desteklenen mukemmel bir musteri hizmeti sagliyoruz. Umarz bu urunu gelecek yllar boyunca kullanmaktan zevk alirsiniz.

1. GÜVENLIK UYARILARI

UYARI

Ektekig uvenlik uyarilarin, ilave gvenlik uyarilarin ve talimatlari

okuyun. Güvenlik uyariları ve talimatlari izlememek elektrik carpması, yangın ve/veya ciddi yaralanma ile sonuçlanabilir. Güvenlik uyariları ve talimatlari gelecekte referans olması icin saklayın.

Asagidaki semboller kullanici kilavuzunda veya urun uzerinde kullanilmaktadir:

Kullanici kilavuzunu okuyun.

Bu kilavuzdaki talimatlara uymama durumunda bedensel yaralanma, can kayibi veya alete hasar riskini belirtir.

Elektrik carpmasi riski.

Sebeke kablosu temizlik ve bakim sirasinda hasar gürse sebeke fişini hemen prisden Çiçarin.

Her zaman goz korumasi takin!

Duymakorumasitakin.

Bir toz maskesi takin.

Güvenlik eldivenleri giyin.

Urinu uygun olmayan kaplara atmayin.

Urun Avrupa yonergelerindeki geleeri gvenlik standartlarina uygundur.

Kirič delici icin ilave guvenlik uyarilari

a) Kulak koruyucular takin. Gurultye maruz kalma isitme kaybina neden olabilir
b) Eger aletle birlikte saglanmisa yardimci tutamak(lar) kullanin. Kontrol kaybi bedensel yaralanmaya neden olabilir.
c)Elektrik aleti izole edilmis tutma yüzeylerinden tutun, bir islemGPCkeleşirken kesme aksesuan gizlitetllerle veya kendi kordonuyla temas edebilir. Kesici aletin, "elektrik akimi" bulunan kabolarla temasi halinde "akim", elektrik aletin illetken metal parçalan üzerinden operatore illetilerek elektrik carpmasina yol acabilir.

Elektrik güvenligi

Elektrikl makinerleri kullanirken yangin, elektrik carpmasi ve bedensel yaralanma riskini azaltmak icin ulkenizdeGPCerli gvenlik duzenlemelerine her zaman uyun. Asagidaki gvenlik talimatlari neve ayrica ekteki gvenlik talimatlari nokuyun.

Daima guc kaynagi geriliminin ana degerleri plakasinda belirtilen gerilime karilik gelip gelmedigi kontrol edin.

Sinif Il makine - Gift Izolasyon - Topraklanmis prize ihtiyaciniz yok.

Elektrikli aleti nemli bir konumda calistirmak\ kaçınilmazsa, seksak akim cihazi (RCD) korumalı\ bir kaynak kullanı. RCD kullanimi elektrik\ çarpması riskini azaltır.

Elektrik kabolarinin veya fislerin degistirlmesi

Beslme kablosu zarar gorduyse, tehlikeden kaçınmak icin üretici, servis sorumlusu veya bu gibi vasfli kisiler tarafindan degistirilmelidir.

Uzatma kabolarinin kullanimi

Yalnizca makinenin guc degeri icin uygun, onaylanmis uzatma kabolari kullanin. Minimum oz kalinligi 1.5 mm'dir. Bir makara uzatma kablosu kullanilan her seferde, her zaman kabloyutamamen acin.

Su durumlarda makineyi derhal kapatin:

• Karbon fürcalari asiri kivilcim saciyor.
  Sebeke fisi, sebeke kablosunun kesilmesi vya sebeke kablosunun hasarli olmasi durumunda.
• Bozuk anahtar durumunda.
  Yanik izolasyon dumani veya kokusu.

2. MAKINE BILGISI

Kullanim amaci

Bu kirci delici beton kirma, beton kesme, kanal acma ve insaat demiri kesme isleri icin tasarlanmistir.

Keski konumlari saysi 12

Aigrlk 6.22 kg

Ses basinci (L_pa) 94 dB(A) K = 3 dB(A)

Akustik guc (L_WA) 105 dB(A) K = 3 dB(A)

Vibrasyon

Ana tutamak \( {\mathrm{a}}_{\mathrm{n},\text{ Cheq }} \)	\( {12.550}\mathrm{\;m}/{\mathrm{s}}^{2}\mathrm{\;K} = {1.5}\mathrm{\;m}/{\mathrm{s}}^{2} \)
ilave tutamak \( {\mathrm{a}}_{\mathrm{n},\text{ Cheq }} \)	\( {15.876}\mathrm{\;m}/{\mathrm{s}}^{2}\mathrm{\;K} = {1.5}\mathrm{\;m}/{\mathrm{s}}^{2} \)

Vibrasyon seviyesi

Bu talimat kilavuzunda belirtilen vibrasyon emisyon seviyesi EN60745 icinde verilen bir standart test ile uygun olak olculmustur. Bir aletiaska bir aletle karsilastirmak ve adi gecen uygulamalar icin aleti kullanirken vibrasyona maruz kalma on degerlendirmesi olarak kullanilabilir.

Aleti farkli uygulamalar icin veya farkli ya da kotu bakilan aksesuarlarla kullanmak maruz kalma seviyesini buyuk olcude arirabilir.

Aleti farkli uygulamalar icin veya farkli ya da kotu bakilan aksesuarlarla kullanmak maruz kalma seviyesini buyuk olcude arirabilir.

Aletin ve aksesuarlanbakimini yaparak, ellerinizi sicak tutarak ve calisma duzenlerinizi organize ederek vibrasyonun etkilerine karst kendinizi koruyun.

Açıklama

Metindeki rakamlar 2. sayfadaki diyagramlan gostermektedir.

Sekil A

1. Açma / kapama anahtarı
2. Guggostergesi
3. Kilitleme dugmesi
4. Matkap kovani
5. Kilitleme mansonu
6. Ana tutamak
7. Ilave tutamak
8. Keski konum kilitlente halkasi
9. Yaglama noktası

3. MONTAJ

Montajdan once daima makineyi kapatin ve fisini priszen cikarin.

Akesesuarin monte edilmesi ve cikartilmasi

Sek.B

Korelmis matkap uclari veya keskileri kullanmayin. Korelmis matkap uclari veya keskileri derhal bileyeyin veya degistirin.

Korelmiş matkap uzcları veya keskileri kullanmayın.

Montaj

• Aksesuar miline birkac damla yag dokun.
  Kilitleme mansonunu (5) arkaya kaydirin.
• Aksesuari matkap kovanina (4) yerleştinir.
  Kilitleme mansonu (5) serbest birakin.
• Kilitleme halkasini (8) ileri ittirin ve istediginiz konuma cevirin. Makineyi kullanmadan once halkanin yerine kilitlendiiginden emin olun.

Cikarma

Kilitleme mansonunu (5) arkaya kaydirin.
- Aksesuari matkap kovanindan (4) cikartin.
Kilitleme mansonu (5) serbest birakin.

Ilave tutamağın monte edilmesi veçikartilması

• Ilave tutamagi (7) staat yönünün tersine cevirerek gezşetin.
• Ilave tutamaği (7) gerekli konuma cevirin.
• Ilave tutamaigi (7) staat yönununde cevirerek sikin.

Ihave kolu makineden cikartmayin!

4. KULLANIM

Acma / Kapama anahtari

Sek. A

• Açma/Kapama anahtarina (1) basarak makineyi açın. Açma/Kapama anahtarin (1) biraktıgünizda makine açilacaktır

Kilitlemdugmesi

Sek. A

• AÇma/Kapama anahtarı (1), AÇma/Kapama anahtarı (1) ve ardashan kilitleme düzmesine (3) basarak kilityebilirsiniz.
• Anahtar kilidini serbest birakmak icin; Açma/Kapama anahtarina (1) tekrar kisaca basin.

Ideal kullanim icin ipuçları

• Is parcasini kelepçë ile sabitleyin. Kucuk is parçalari icin bir sikma aleti kullanin.
• Makineyi sapindan sikica tutun.
• Makineyi açañ.
• Makine üzerine*cok fazla basinç uygulamayin. İsi makinenin yapmasina izin verin.
• Makineyi kapatin ve makineyi bir kenara koymadan.Once makinenin tamamen durmasini bekleyin.

5. TEMIZLIK VE BAKIM

Temizlik ve bakimdan once her zaman makineyi kapatin ve sebeke prizini sebekeden cikarin.

Makine kaplamalarini yumusak bir bezle, tercihen her kullanimdan sonra duzenli olarak temizleyin.

Havalandirma deliklerinin toz ve kirden arinmi oldugundan emin olun. Cok inatci kirleri sabun kopugüyle islatilmis yumusak bir bezle cikarin. Benzin, alkol, amonyak vs. gibi gezucu maddeleri kullanmayin. Bunlar gibi kimyasallar sentetik bileşenlere zarar verecektir.

Bozukluklar

Makine duzenli olarak asagidaki olasi bozukluklar aci sindan denetlenmeli ve gerekirse tamir edilmelir.

• Elektrik kablosunda hasar.
• Bozuk açma/kapama tetikleyici ünitesi.
  Kisa devre yapma.
• Hasar gormus hareketli parçalar.

Arizalar

Bir ariza meydana gelirse, ornegin bir parcanin yipranmasindan sonra, lutfen saticinizla veya garanti kartı uzerindeki servis adresyle iletişimeGPCIN. Siparis edilebilecek parcalari gosteren bir parca semasini ayn olarak bulacaksiniz.

GARANTI

Garanti kosullari ayri olarak eklenmis garanti kartı üzerinde bulunabilitir.

CEVRE

Anzali ve/veya atilmis elektrikli veya elektronik ekipmanlann uygun geri donusum konumlarinda toplanmasi gerekir.

Yalinizca AT ülkeleri icin

Elektrikli alelere evsel atik olarak atmayin. Atik Elektrikli ve Elektronik Donanim icin Avrupa ilkeleri 2012/19/EC'ye ve ulusal hak uygulamasina gore, artik kullanlamaz alan elektrikli alelter ayri olarak toplanmali ve cevreye zarar vermeden imha edilmelidir.

Urun ve kullanı kilavuzudehyigi bilgite tabidir. Spesifikasyonlar baska bir uyari olmaksındehyi tircilebilir.

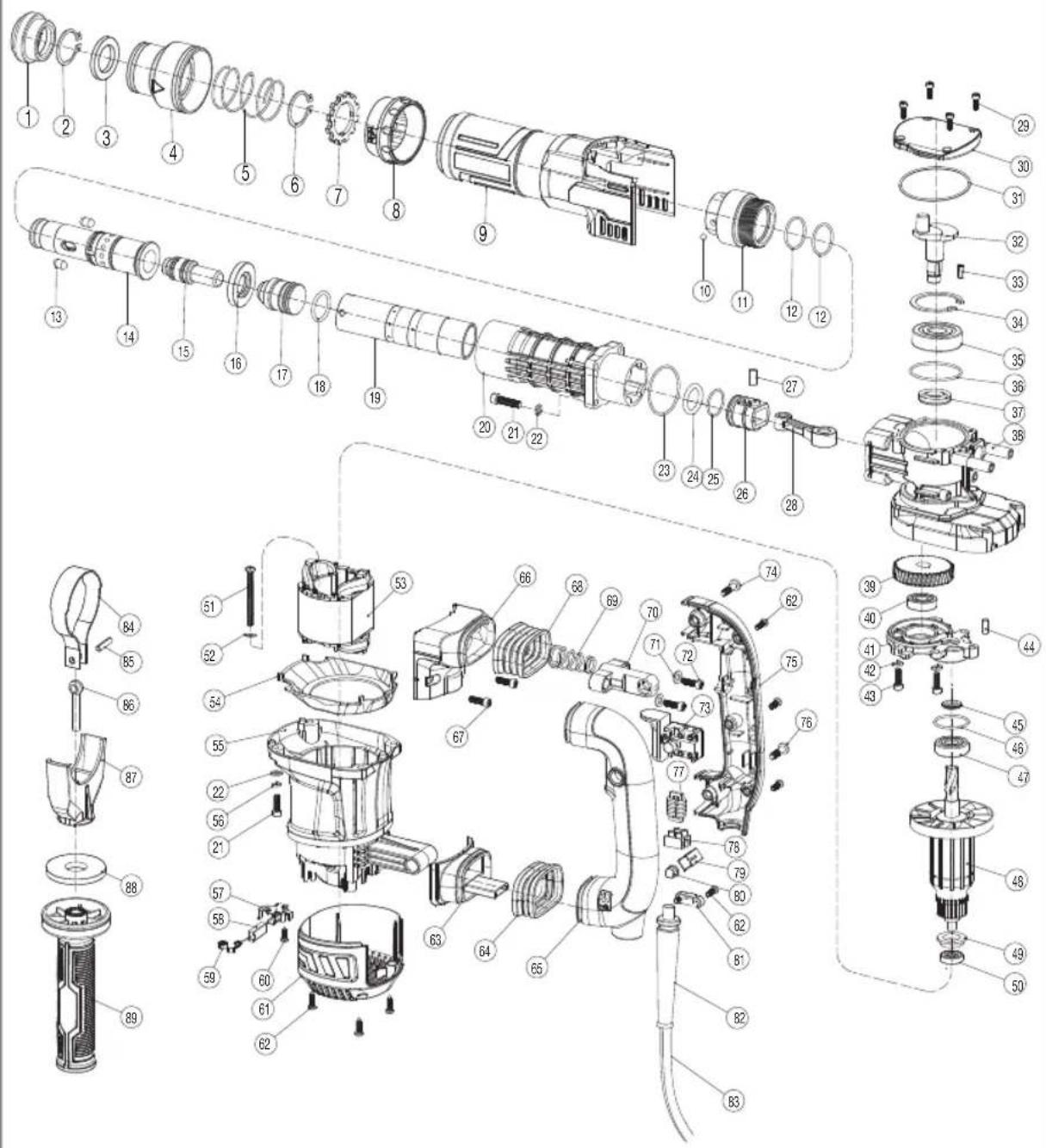

Exploded view

Spare parts list

Art. no. Description Position no.
480611 Hammer rod protector 1
480612 Ø28 Retaining Ring 2
480613 Filler ring 3
480614 Protective sleeve 4
480615 Flex Spring 5
480616 Ø32 Retaining Ring 6
480617 Position lock ring 7
480618 Position setting sleeve 8
480620 Ø6 Steel Ball 10
480634 O Ring Ø22×Ø4 24
480635 O Ring Ø24×Ø1 8 25
480636 Pressure Piston 26
480637 Piston Pin Ø8×26 27
480638 Connecting Rod 28
480644 Ø47 Retaining Ring 34
480649 Big gear 39
480650 Ball bearing 600 40
480655 Seal Ring 45
480657 top rotor bearing 6201 47
480658 Rotor 48
480663 Stator 53
480667 Carbon brush wire (2pcs) 57
480668 Carbon Brush (2pcs) 58
480671 Fan Cover 61
480672 Fan cover screw (3pcs) 62
480674 bottom rubber cover 64
480678 Top rubber cover 68
480679 Shock Absorption Spring 69
480680 Shock Absorption connector 70
480681 Washer 71
480682 shock absorption bolt (2pcs) 72
480683 Switch 73
480689 Light holder 79
480690 Power indicator light 80
480693 Power cord 83
480694 Side handle ring 84
480695 Secure pin 85
480696 Eyed bolt 86
480697 Side handle base	87
480698 Side handle ring	88
480699 Side Handle 89
480700 Oil Bottle 90
411081 Chuck cover set	1..5
411082 Position sleeve set	6..8|10
411083 Piston set 24..28
411084 Big gear + rings	34|39|45
411085 Fan cover compleet	61|62
411086 Shock absorption set	69..72
411087 Indicator light 79	80
411088 Side handle compleet	84..89
