HDM1040P - Kladivo Ferm - Bezplatný návod na obsluhu

Značka	Ferm
Model	HDM1040P
Typ produktu	Búracie kladivo
Určené použitie	Búranie betónu, sekacie práce, drážkovanie, rezanie tyčí
Príkon	1200 W
Sieťové napätie	220-240 V ~ 50 Hz
Trieda ochrany	II (dvojitá izolácia)
Frekvencia úderov	3100 / min
Počet polôh sekáča	12
Typ skľučovadla	SDS-Max
Hmotnosť	6,22 kg
Hladina akustického tlaku (LpA)	94 dB(A) (K=3 dB(A))
Hladina akustického výkonu (LWA)	105 dB(A) (K=3 dB(A))
Vibrácie hlavná rukoväť (ah, Cheq)	12,550 m/s² (K=1,5 m/s²)
Vibrácie prídavná rukoväť (ah, Cheq)	15,876 m/s² (K=1,5 m/s²)
Spínač zap./vyp.	S blokovacím tlačidlom
Prídavná rukoväť	Nastaviteľná, odnímateľná
Príslušenstvo v balení	Neuvedené (skľučovadlo SDS-Max, sekáče predávané samostatne)
Údržba	Pravidelné čistenie mäkkou handričkou a mydlovou vodou
Opraviteľnosť	Náhradné diely dostupné prostredníctvom popredajného servisu
Bezpečnostné pokyny	Povinné používanie OOP (okuliare, rukavice, maska, chrániče sluchu)
Záruka	Podľa priloženého záručného listu

Často kladené otázky - HDM1040P Ferm

Ako vymeniť sekáč na búracom kladive Ferm HDM1040P?

Pri výmene sekáča potiahnite blokovací krúžok dozadu, vložte príslušenstvo do skľučovadla SDS-Max a potom krúžok uvoľnite. Na vybratie znova potiahnite krúžok a vyberte nástroj.

Ako nastaviť prídavnú rukoväť?

Povoľte prídavnú rukoväť otočením proti smeru hodinových ručičiek, otočte ju do požadovanej polohy a potom ju utiahnite otočením v smere hodinových ručičiek.

Aký olej použiť na skľučovadlo SDS-Max?

Pred vložením naneste niekoľko kvapiek ľahkého oleja (strojový olej) na driek príslušenstva pre uľahčenie montáže.

Ako zablokovať spínač zap./vyp.?

Stlačte spínač zap./vyp. a potom zatlačte blokovacie tlačidlo. Na odblokovanie znova krátko stlačte spínač.

Aké ochranné pomôcky nosiť pri používaní?

Vždy noste bezpečnostné okuliare, chrániče sluchu, protiprachovú masku a bezpečnostné rukavice.

Aký je výkon Ferm HDM1040P?

Príkon je 1200 W s napätím 220-240 V a frekvenciou 50 Hz.

Ako čistiť búracie kladivo?

Čistite telo mäkkou handričkou mierne navlhčenou (mydlová voda). Nepoužívajte rozpúšťadlá ako benzín alebo lieh. Uistite sa, že vetracie otvory sú čisté.

Čo robiť, ak je poškodený napájací kábel?

Kábel musí vymeniť výrobca, jeho popredajný servis alebo kvalifikovaná osoba, aby sa predišlo nebezpečenstvu.

Ako nastaviť polohu sekáča?

Posuňte blokovací krúžok polohy sekáča dopredu, otočte ho do požadovanej polohy (12 polôh) a potom uvoľnite, kým nezapadne.

Kde nájdem náhradné diely?

Kontaktujte predajcu alebo servisné stredisko uvedené na záručnom liste. K dispozícii je explodovaný nákres dielov.

NÁVOD NA OBSLUHU HDM1040P Ferm

Nevyhazujte tento vyrobek don nevhodného kontejneru.

V následujicích prípadech provedte okamžité vypnuti náradi:

• Objevi-li se nadmérné jiskrěnú uhlikú.
• Dojde-li k prerušeni napajeni nebo k poskozeni napajeciho kabelu.
  Dojde-li k poskozeni spinae.
• Objev-li se kour nebo zapach spalene izolace.

2. INFORMACE O NÁRADI

Montáz a demontáz príslušenstv Obr. B

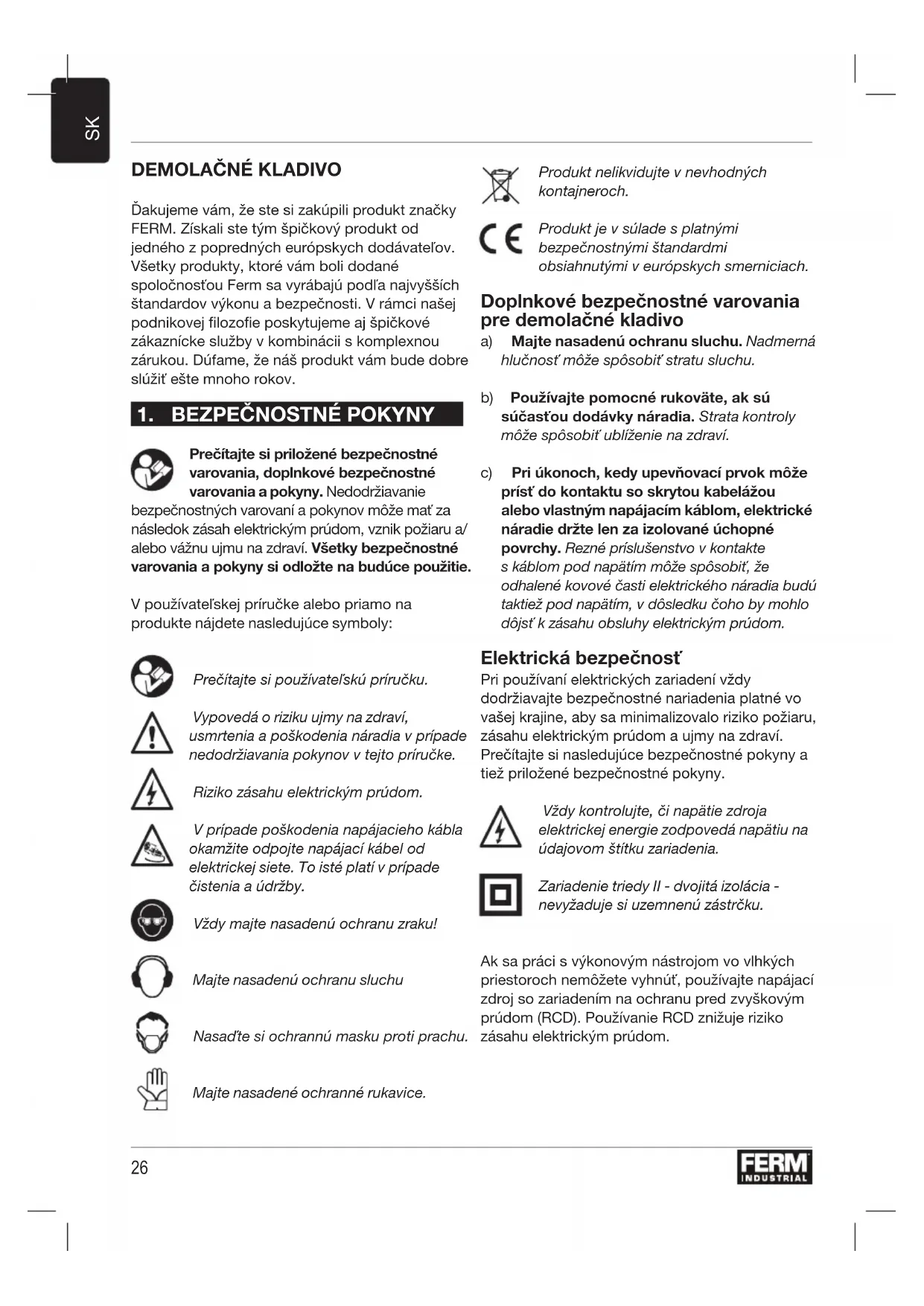

Dakujeme vam, ze ste si zakupili produkt značky FERM. Získali ste tym špičkový produkt od jegného z popredných europskych dodávatělov. Vsetky produkty, ktoré vam boli dodané spolocnostou Ferm sa vyrabaju podfá najvyšsich šandardov vykonu a bezpečnosti. V rámci nasej podnikovej filozofie poskytujeme aj špičkové zákaznicke sluzby v kombinácii s komplexnou zárukou. Dufame, ze nás produkt vam bude dobre sluzit' este mnoho rokov.

1. BEZPECNOSTNÉ POKNY

bezpečnostnéch varovani aPokynov moze mat za následok zásah elektrickým prudom, vznik požiaru a/ alebo važnu ujmna zdraví. Vsetky bezpečnostné varovania aPokyny si odložte na buduce použitie.

V použivatel'skej príručke alebo priamo na produits nájdete nasledujúce symboly:

Precitajte si použivatel'sku priručku.

Vypovedá o riziku ujmy na zdravi, usmretenia a poskodenia náradia v pripadenedodržiavaniaPokynov v tejto priručke.

V prípade poskodenia napájacieho kábla okamžite odpojte napájaci kabel od elektrickej siete. To isté platí v prípade Čistenia a udžby.

Vždy majte nasadenu ochranu zraku!

Majte nasadenu ochranu sluchu

Nasad'te si ochrannu masku proti prachu.

Majte nasadené ochrannes rukavice.

Produkt nelikvidujte v nevhodnych kontajneroch.

Produkt je v sulade s platnymi bezpečnostnymi štandardmi obsiahnutými v europskych smerniciach.

Doplnkové bezpečnostné varovania pre demolacné kladivo

a) Majte nasadenu ochranu sluchu. Nadmerna hlučnost moze sposobit stratu sluchu.
b) Používajte pomocné rukováte, ak su súčastou dodávyký náradia. Strata kontroly moze spősobit' ubliženie na zdravi.
c) Pri ukonoch, kedy upevnovaci prvok moze\ prist do kontaktu so skrytou kabelazou\ alebo vlastnym napajacim kablom, elektrické\ náradie drzte len za izolované ochopné\ povrchy. Rezné prisluşentvo v kontakte\ s kablom pod napatim moze spösobit, ze\ odhalene kovove Časti elektrického náradia budú\ taktiéz pod napatim, v dosledku coho by mohlo\ dójst'k zásahu obsluhy elektrickým prudom.

Pri používani elektrickych zariadeni vždy
dodržiavajte bezpečnostné nariadenia platné vo
vašej krajine, aby sa minimizovalo riziko požiaru,
zásahu elektrickým prudom a ujmy na zdraví.
Precitajte si nasledujúce bezpečnostnéPokyny a
tiež prilozěné bezpečnostnéPokyny.

Vždy kontrolujte, Či napatie zdroja elektrickej energia zodpovedá napatiu na udajovom štiku zariadenia.

Zariadenie triedy II - dvojita izolacia nevyzaduje si uzemenu zastrku.

Používajte výlučne schvalené predlžovacie káble, ktoré su vchodné vzhladom na nominálny vykon zariadenia. Minimalna hrubka jadra je 1,5 mm². Pri používan vinuteho predlžovacieho kábla ho vždy najskór celý odvihte.

Zariadenie okamžite vypnite, ked:

• dochádza k nadmernému iskreniu karbónovych kief,
  dōjde k naruseniu elektrickej zastroky alebo poskodeniu napajacieho kábla,
  dójde k poruche spinaça,
• zacitite zápach spalenej izolácie.

2. INFORMÁCIE O ZARIADENI

Urcené pouzitie

Demolačné kladivo je určene na buranie betónu, dlabanie do betónu, ryhovanie a sekanie tyčí.

Hladina vibračných emisiú uvádžaná v tejto používatěskej príručke bola nameraná podla štandardizovaného testu definovaného v štandarde EN60745. Móze sa použit na porovnanie jegného náradia s druhým a ako predebzné hodnotenie

• Použivanie náradia na rozne učely alebo s roznym ān nevhodne udržiavaným prislušenstvom moze vyrazne zvyšit hladinu expoźćie.
• Obdobia, ked' je náradie vypnuté alebo sa prevádkuje na volnobeh (bez pracovného ukonu), možu vyrazne znižit hladinu expostriction.

Nepoužívajte tupé vrtacie nástavce alebo dláta. Tupé vrtacie nástavce alebo dláta ihned naostrite alebo vymente.

SDS-max

Tento stroj je vybaveny SDS Max, skl'ucovadia.

Montáz

• Na násadu prisluşenstva kvapnite niedkolko kvapiek oleja.
  Posunte poistnú manzetu (5) dozadu.
  Vlozte prisluşenstvo (24) do sklucovadla (4).
  Pustite poistnú manzetu (5).

Tlačit' poistné krúžok (8) smerom doprodu a otočit' do požadovanej polohy. Uistite sa,Že kruhove zámky spat na svojom mieste pred použitím prístroja.

Demontáz

Posunte poistnú manžetu (5) dozadu.
- Vyberte prisluşenstvo zo skl'ucovadla (4).
Pustite poistnú manzetu (5).

Nastavenie pridavnej rukovate

Užitocné rady pre prácu s náradim

• Upnite obrobok. Pre malé obroby použite upinacie zariadenie.
• Pevne uchopte stroj za držadlo.

Zapnitestroj.

• Nevyvjajte nadmerny tlak na stroj. Nechajte, aby stroj sám vykonával prácu.
  Stroj vypnite a počkajte, kým sa celkom nezastavi. Āž potom ho odložte.

Používajte výhradne uhlíkové kefky správnho typu.

Zlozte drziaky uhlikovych kefiek (8) pomocou skrutkovača.
Vycistite uhlikové kefky.
V pri paste opotrebovania vymene oba uhlyk sucasne.
- Namontujte drziaky uhlikovych kefiek (8) pomocou skrutkovača.
- Po namontovani novych uhlikovych kefiek nechajte stroj bezat asi 15 minut bez zataze.

Defekty

Zariadenie je potrebné pravidelne kontrolovat z hradiska pritomnosti nasledujúcich defektov a v pripadé potreby je ho potrebné opravit.

• Poškodenie napájacieho kábla.

• Pokazený mechanizmus aktivatóra zapínania a vypínania.

• Skrat.

• Poškodené pohyblé sučasti.

Poruchy

Ak dojde k poruche, napr. po opotrebeni dielu, obratte sa na predajcu alebo servis, ktoreho adresu najdete na zaručnom liste. Samostatne uvadzame koncepćny nakres znázornujuci diely, ktoré je moźne si objednat'.

ZÁRUKA

Zaručné podmienky najdete v samostatne prilozhenom zaručnom liste.

ZIVOTNE PROSTREDIE

Chybné alebo vyradené elektrické Či elektronické zariadenia musia byt zberané v prisluśnych recyklačnych zberniach.

Len pre krajiny ES

Elektrické náradie nelikvidujte ako sučast komunálneho odpadu. Podla Europskej smernice 2012/19/ES o vyradenych elektrickych a elektronickych zariadieniach a jej implementácie do narodného práva sa elektrické náradie, ktoré je viac nepoužitěné, musi zberat' ako separovany odpad a likvidovat ekologickým sposobom.

Produkt a použivatel'ská príručka podliehaju zmenám. Špecifikácie sa možu zmenit bez predcházazjúceho upozornenia.
