Marque	Ferm
Modèle	HDM1040P
Type de produit	Marteau de démolition
Utilisation prévue	Démolition de béton, burinage, rainurage, coupe de barres
Puissance d’entrée	1200 W
Tension secteur	220-240 V ~ 50 Hz
Classe de protection	II (double isolation)
Vitesse d’impact	3100 / min
Nombre de positions de ciseau	12
Type de mandrin	SDS-Max
Poids	6,22 kg
Niveau de pression acoustique (LpA)	94 dB(A) (K=3 dB(A))
Niveau de puissance acoustique (LWA)	105 dB(A) (K=3 dB(A))
Vibration poignée principale (ah, Cheq)	12,550 m/s² (K=1,5 m/s²)
Vibration poignée auxiliaire (ah, Cheq)	15,876 m/s² (K=1,5 m/s²)
Interrupteur marche/arrêt	Avec bouton de verrouillage
Poignée auxiliaire	Réglable, amovible
Accessoires inclus	Non spécifié (mandrin SDS-Max, burins vendus séparément)
Entretien	Nettoyage régulier avec chiffon doux et eau savonneuse
Réparabilité	Pièces détachées disponibles via service après-vente
Consignes de sécurité	Port de EPI obligatoire (lunettes, gants, masque, protection auditive)
Garantie	Selon certificat de garantie fourni

FOIRE AUX QUESTIONS - HDM1040P Ferm

Comment changer le burin sur le marteau de démolition Ferm HDM1040P ?

Pour changer le burin, tirez la bague de blocage vers l'arrière, insérez l'accessoire dans le mandrin SDS-Max, puis relâchez la bague. Pour retirer, tirez à nouveau la bague et retirez l'outil.

Comment régler la poignée auxiliaire ?

Desserrez la poignée auxiliaire en la tournant dans le sens antihoraire, tournez-la à la position souhaitée, puis serrez-la en tournant dans le sens horaire.

Quelle huile utiliser pour le mandrin SDS-Max ?

Appliquez quelques gouttes d'huile légère (huile de machine) sur l'arbre de l'accessoire avant insertion pour faciliter le montage.

Comment verrouiller l'interrupteur marche/arrêt ?

Appuyez sur l'interrupteur marche/arrêt, puis enfoncez le bouton de verrouillage. Pour déverrouiller, appuyez à nouveau brièvement sur l'interrupteur.

Quelles protections porter lors de l'utilisation ?

Portez toujours des lunettes de sécurité, une protection auditive, un masque anti-poussière et des gants de sécurité.

Quelle est la puissance du Ferm HDM1040P ?

La puissance d'entrée est de 1200 W avec une tension de 220-240 V et une fréquence de 50 Hz.

Comment nettoyer le marteau de démolition ?

Nettoyez le corps avec un chiffon doux légèrement humide (eau savonneuse). N'utilisez pas de solvants comme l'essence ou l'alcool. Assurez-vous que les ouvertures d'aération sont propres.

Que faire si le cordon d'alimentation est endommagé ?

Le cordon doit être remplacé par le fabricant, son service après-vente ou une personne qualifiée pour éviter tout danger.

Comment régler la position du ciseau ?

Poussez la bague de verrouillage de position biseautée vers l'avant, tournez-la à la position désirée (12 positions), puis relâchez jusqu'à ce qu'elle s'enclenche.

Où puis-je trouver des pièces de rechange ?

Contactez le revendeur ou le centre de service après-vente indiqué sur la carte de garantie. Un schéma éclaté des pièces est disponible.

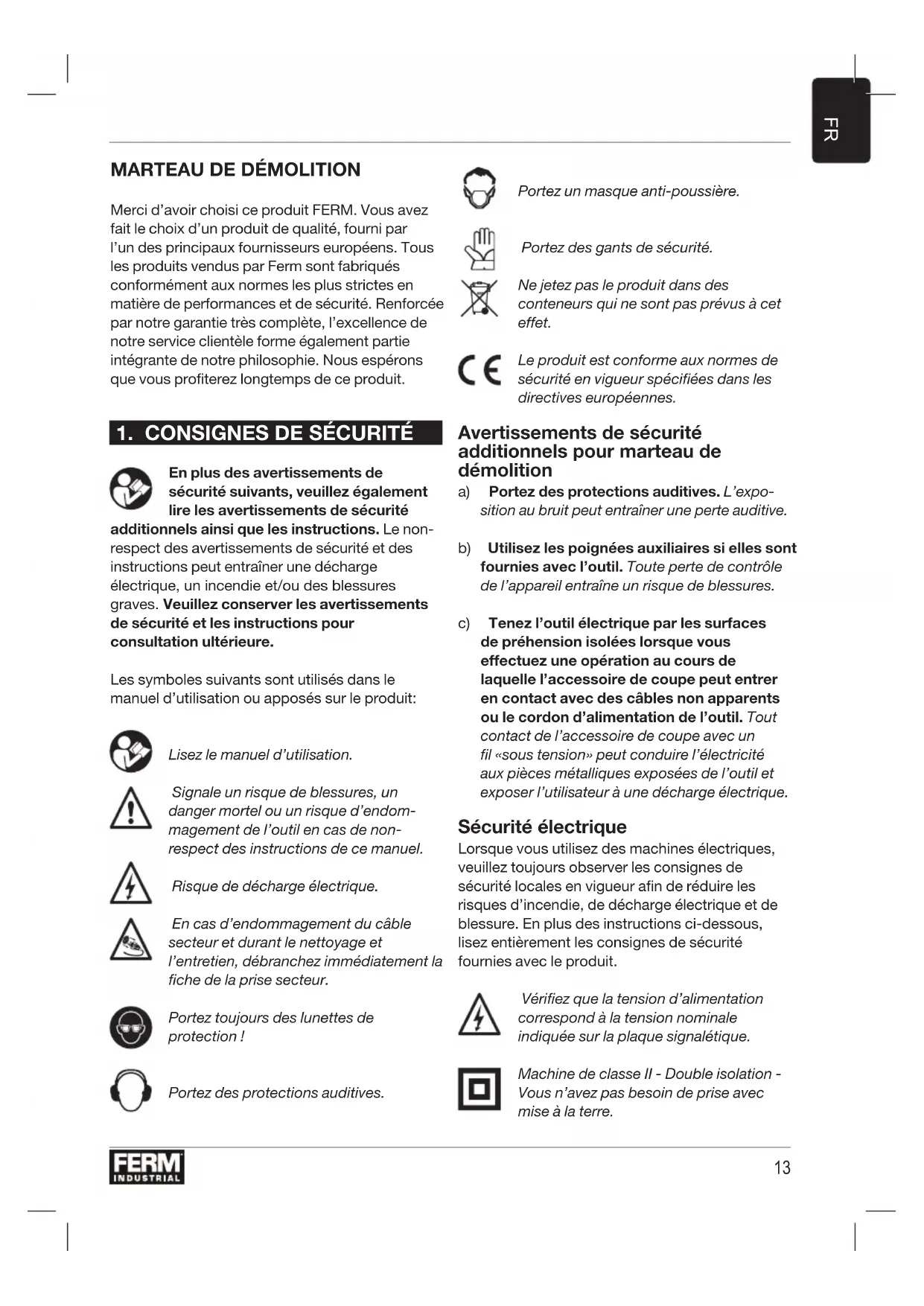

MODE D'EMPLOI HDM1040P Ferm

Merci d'avoir choisi ce produit FERM. Vous avez fait le choix d'un produit de qualite, fourni par l'un des principaux fournisseurs europeens. Tous les produits vendus par Ferm sont fabriques conformement aux normes les plus strictes en matière de performances et de sécurité. Renforcée par notre garantie tres complete, l'excellence de notre service clientele forme également partie integrente de notre philosophie. Nous espérons que vous profiterez longtemps de ce produit.

1. CONSIGNES DE SECURITE

En plus des averissements de sécurité suivants, veuillez également dire les averissements de sécurité

additionnels ainsi que les instructions. Le non-respect des averissements de sécurité et des instructions peut entraîner une décharge électrique, un incendie et/ou des blessures graves. Veuillez conserver les averissements de sécurité et les instructions pour consultation ultérieure.

Les symboles suivants sont utilisés dans le manuel d'utilisation ou apposés sur le produit:

Lisez le manuel d'utilisation.

Signale un risque de blessures, un danger mortel ou un risque d'endommagement de l'outil en cas de non-respect des instructions de ce manuel.

Risque de décharge électrique.

En cas d'endommagement du cable secteur et durant le nettoyage et l'entretien, débranchez immédiatement la fiche de la prise secteur.

Portez toujours des lunettes de protection!

Portez des protections auditives.

Portez un masque anti-poussiere.

Portez des gants de sécurité.

Ne jetez pas le produit dans des conteneurs qui ne sont pas prévus à cet effet.

Le produit est conforme aux normes de sécurité en vigueur spécifiées dans les directives européennes.

Avertissements de sécurité additionnels pour marteau de démolition

a) Portez des protections auditives. L'exposition au bruit peut entrainer une perte auditive.
b) Utilisez les poignées auxiliaires si elles sont fournies avec l'outil. Toute perte de contrôle de l'appareil entraine un risque de blessures.
c) Tenez l'outil electrique par les surfaces de préhension isolées lorsque vous effectuez une opération au cours de laquelle l'accessoire de coupe peut entraire en contact avec des cables non apparents ou le cordon d'alimentation de l'outil. Tout contact de l'accessoire de coupe avec un fil « sous tension» peut conduire l'électricité aux pieces métalliques exposées de l'outil et exposer l'utilisateur à une décharge electrique.

Sécurité électrique

Lorsque vous utilisez des machines electriques, veuillez toujours observer les consignes de sécurité locales en vigueur afin de réduire les risques d'incendie, de décharge électrique et de blessure. En plus des instructions ci-dessous, lisez entièrement les consignes de sécurité fournies avec le produit.

Vérifiez que la tension d'alimentation correspond à la tension nominale indiquée sur la plaque signalétique.

Machine de classe II - Double isolation -
Vous n'avez pas besoin de prise avec mise à la terre.

Si vous estes contraint d'utiliser un outil electrique dans un environnement humide,utilisez une alimentation protegee par un dispositif a courant residuel (RCD). L'utilisation d'un RCD reduit le risque de decharge electrique.

Remplacement des cordons ou des fiches d'alimentation

Si le cordon d'alimentation est endommagé, il doit être remplace par le fabricant, son agent de service après-vente ou une personne dûment qualifiée afin d'éviter tout danger.

Utilisation de cables prolongateurs

Employez exclusivement un cable prolongateur homologué, dont l'utilisation est approprié pour la puissance de la machine. Les fils conducteurs doivent avoir une section minimale de 1,5mm^2 . Si le cable prolongateur se trouve dans un dévidoir, déroulez entièrement le cable.

Arrêtez immédiatement l'appareil en cas de:

• Étincelles excessives des balais à bloc de charbon.
• Court-circuit de la fiche-secteur ou du fil d'alimentation, ou endommagement du fil d'alimentation.
  -Interrupteurdefectueux.
  Fumée ou odeur d'isolant brûlé.

2. INFORMATIONS RELATIVES À LA MACHINE

Utilisation prévue

Le marteau de demolition a ete concu pour la demolition de beton, le burinage de beton, le rainurage et la coupure de barres.

Spécifications techniques

Tension de secteur 220-240V\~

Fréquence de secteur 50 Hz

Puisance d'entree 1.200 W

Vitesse d'impact 3.100 / min

Nombre de positions de ciseau 12

Poids 6,22 kg

Pression acoustique (L_PA) 94 dB(A) K=3 dB(A)

Intensité acoustique (L_WA105dB(A) K = 3dB(A)

Vibration

Poinéenne principale \( {\mathrm{a}}_{\mathrm{h},\text{ Cheq }} \)	\( {12},{550}\mathrm{\;m}/{\mathrm{s}}^{2}\mathrm{\;K} = 1,5\mathrm{\;m}/{\mathrm{s}}^{2} \)
Poinéenne auxiliaire \( {\mathrm{a}}_{\mathrm{h},\text{ Cheq }} \)	\( {15},{876}\mathrm{\;m}/{\mathrm{s}}^{2}\mathrm{\;K} = 1,5\mathrm{\;m}/{\mathrm{s}}^{2} \)

Niveau de vibrations

Le niveau des vibrations émises, indiquédans ce manuel, a été mesure conformément à la procédure décrite par la norme EN 60745. Il peut être utilisé pour comparer deux outils ou pour réaliser une estimation préalable de l'exposition aux vibrations lors de l'utilisation de l'outil pour les applications mentionnées.

L'utilisation de l'outil dans d'autres applications ou avec des accessoires différents ou mal entretenus peut considérablement augmenter le niveau d'exposition.
- La mise hors tension de l'outil et sa non-utilisation pendant qu'il est allumé peuvent considérablement réduire le niveau d'exposition.

Protégez-vous contre les effets des vibrations par un entretien correct de l'outil et de ses accessoires, en vous échauffant les mains et enOrganisant vos rhythmes de travail.

Description

Les nombres dans le texte se rapportent aux schémas de la page 2.

Fig. A

1. Interrupteur marche/arret
2. Indicateur de puissance
3. Bouton de verrouillage
   4.Mandrin
4. Bague de blocage
5. Poignéeprincipale
6. Poignéeauxiliaire
7. Anneau de verrouillage de la position biseautée
8. Point de lubricification

3. MONTAGE

Avant le montage, mettez toujours la machine hors tension et débranchez la fiche de la prise secteur.

Montage et retrait de l'accessoire

Fig. B

N'utilisez pas de foret ou de burin émousse. Affütez ou remplacez immidiatement un foret ou un burin émousse.

Cette machine est équipée d'un mandrin SDS Max.

Montage

• Appliquez quelques gouttes d'huile sur l'arbre de l'accessoire.
• Glissez la bague de blocage (5) en arrêté.
• Insérez l'accessoire dans le mandrin (4).
• Relâchéz la bague de blocage (5).
• Pousser la bague de verrouillage (8) vers l'avant et tourner à la position désirée. Assurez-vous que les serrures de bague arrêté en place avant d'utiliser la machine.

Retrait

• Glissez la bague de blocage (5) en arrêté.
• Retirez l'accessoire du mandrin (4).
  Relâchez la bague de blocage (5).

Réglage de la poignée auxiliaire

• Desserrez la poignée auxiliaire (7) en la faisant tourner dans le sens antihoraire.
• Tournez la poignée auxiliaire (7) sur la position désirée.
• Serrez la poignée auxiliaire (7) en la faisant tourner dans le sens horsaire.

Ne pas retarder la poignee auxiliaire de la machine!

4. UTILISATION

L'interrupteur Marche/Arrêt

Fig. A

• Allumez la machine en appuyant sur l'interrupteur Marche/Arrêt (1). La machine s'éteint lorsque vous relâchez l'interrupteur Marche/Arrêt (1).

Bouton de verrouillage

Fig. A

• Vous pouvez verrouiller l'interrupteur Marche/ Arrêt (1) en appuyant sur l'interrupteur Marche/

Arrêt (1) puis en appuyant sur le bouton de verrouillage (3).

• Pour déverrouiller l'interrupteur, appuyez de nouveau brievement sur l'interrupteur Marche/Arrêt (1)

Conseils pour une utilisation optimale

• Serrez la pièce à ouvrer. Utilisez un apparéil de serrage pour les petites pièces.
• Tenez fermement la machine par la poignée.
• Mettez la machine en marche.
• N'exercez pas de pression excessive sur la machine. Laissez la machine faire le travail.
• Éteignez la machine et attendeez son immobilisation totale avant de la reposer.

5. NETTOYAGE ET MAINTENANCE

Avant le nettoyage et l'entretien, mettez toujours la machine hors tension et débranchez la fiche de la prise secteur.

Nettoyez le corps de la machine régulièrement au moyen d'un chiffon doux, de préférence après chaque utilisation. Vérifiez que les ouvertures d'aération ne sont pas obstruées ni sales. Utilisez un chiffon doux légèrement humidifié avec de la mousse de savon pour nettoyer les taches persistantes. N'utilisez pas de produits de nettoyage tels que l'essence, l'alcool, l'ammoniac, etc.; ces produits peuvent endommager les parties synthétiques.

Défants

La machine doit être régulièrement contrôle pour vérifier qu'elle ne présente pas les defaults suivants et pour les réparer si nécessaire.

Cordon d'alimentation en mauvais etat.
Interrupteur marche/arret cassé.
- Court-circuit.
- Pièces mobiles abîmées.

Dysfonctionnements

En cas de dysfonctionnement, par exemple suite à l'usure d'une pièce, veuillez vous adresser au revendeur ou au centre de service après-vente indiqué sur la carte de garantie. Vous trouvez à part un schéma avec toutes les pièces que vous pouvez commander.

GARANTIE

Les conditions de garantie sont disponibles dans le certificat de garantie fourni séparément.

ENVIRONNEMENT

Les équipements électroniques ou électriques défectueux ou destinés à être mis au rebut doivent être déposés aux points de recyclage appropriés.

Uniquement pour les pays de l'UE

Ne jetez pas les outils électriques avec les déchets domestiques. Selon la Directive française 2012/19/CE relative aux déchets d'equipements électriques etlectroniques et sa mise en œuvre dans le droit national, les outils électriques hors d'utilisation doivent être collectés séparément et mis au rebut de manière écologique.

Le produit et le manuel d'utilisation sont sujets à modifications. Les specifications peuvent changer sans préavis.
