KULLANIM KILAVUZU HDM1042P Ferm

Bu FERM ürününü satın aldığınız için teşekkür ederiz. Bu sayede artık Avrupa'nın önde gelen tedarikçilerinden biri tarafından sunulan, mükemmel bir ürüne sahip oldunuz. Ferm tarafından size sunulan bütün ürünler en yüksek performans ve güvenlik standartlarına göre üretilmiştir. Felsefemizin bir parçası olarak ayrıca kapsamlı garantimiz tarafından desteklenen mükemmel bir müşteri hizmeti sağlıyoruz. Umarız bu ürünü gelecek yıllar boyunca kullanmaktan zevk alırsınız.

1. GÜVENLİK UYARILARI

UYARI Ekteki güvenlik uyarılarını, ilave güvenlik uyarılarını ve talimatları

okuyun. Güvenlik uyarlarını ve talimatları izlememek elektrik çarpması, yangın ve/veya ciddi yaralanma ile sonuçlanabilir. Güvenlik uyarlarını ve talimatları gelecekte referans olması için saklayın.

Aşağıdaki semboller kullanıcı kılavuzunda veya ürün üzerinde kullanılmaktadır:

Kullanıcı kılavuzunu okuyun.

Bu kılavuzdaki talimatlara uymama durumunda bedensel yaralanma, can kaybı veya alete hasar riskini belirtir.

Elektrik çarpması riski

Şebeke kablosu temizlik ve bakım sırasında hasar görürse şebeke fişini hemen prizden çıkarın.

Her zaman göz koruması takın!

Duyma koruması takın.

Bir toz maskesi takın.

Güvenlik eldivenleri giyin.

Ürünü uygun olmayan kaplara atmayın.

Ürün, Avrupa yönergelerinde belirtilen, yürürlükteki güvenlik standartlarına uygundur.

Kırıcı delici için ilave güvenlik uyarıları

a) Kulak koruyucular takın. Gürültüye maruz kalma işitme kaybına neden olabilir
b) Eğer aletle birlikte sağlanmışsa yardımcı tutamak(lar) kullanın. Kontrol kaybı bedensel yaralanmaya neden olabilir.
c) Elektrikli aleti izole edilmiş tutma yüzeylerinden tutun, bir işlem gerçekleştirirken kesme aksesuarı gizli tellerle veya kendi kordonuyla temas

edebilir. Kesici aletin, “elektrik akımı” bulunan kablolarla teması halinde “akım”, elektrikli aletin iletken metal parçaları üzerinden operatöre iletilerek elektrik çarpmasına yol açabilir.

Elektrik güvenliği

Elektrikli makineleri kullanırken yangın, elektrik çarpması ve bedensel yaralanma riskini azaltmak için ülkenizde geçerli güvenlik düzenlemelerine her zaman uyun. Aşağıdaki güvenlik talimatlarını ve ayrıca ekteki güvenlik talimatlarını okuyun.

Daima güç kaynağı geriliminin anma değerleri plakasında belirtilen gerilime karşılık gelip gelmediğini kontrol edin.

Sınıf II makine - Çift İzolasyon - Topraklanmış prize ihtiyacınız yok.

Elektrikli aleti nemli bir konumda çalıştırmak kaçınılmazsa, kaçak akım cihazı (RCD) korumalı bir kaynak kullanın. RCD kullanımı elektrik çarpması riskini azaltır.

Elektrik kablolarının veya fislerin değiştirilmesi

Besleme kablosu zarar gördüyse, tehlikeden kaçınmak için üretici, servis sorumlusu veya bu gibi vasıflı kişiler tarafından değiştirilmelidir.

Uzatma kablolarının kullanımı

Yalnızca makinenin güç değeri için uygun, onaylanmış uzatma kabloları kullanın. Minimum öz kalınlığı 1.5 mm2'dir. Bir makara uzatma kablosu kullanılan her seferde, her zaman kabloyu tamamen açın.

Şu durumlarda makineyi derhal kapatın:

• Karbon fırçaları aşırı kıvılcım saçıyor.
• Şebeke fişi, şebeke kablosunun kesilmesi veya şebeke kablosunun hasarlı olması durumunda.
• Bozuk anahtar durumunda.
• Yanık izolasyon dumanı veya kokusu.

2. MAKİNE BİLGİSİ

Kullanım amacı

Bu kırıcı delici beton kırma, beton kesme, kanal açma ve inşaat demiri kesme işleri için tasarlanmıştır.

nakine, sadece 30 mm SDS-Hex keskiler ile kullanılabilir.

Şebeke voltajı 220-240 V~
Şebeke frekansı 50 Hz
Güç girişi 1.500 W
Darbe oranı	1.000-1.900/min
Keski konumları sayısı	6-25J
Ağırlık	10.69 kg
Ses basıncı ( L_PA )	102.13dB(A) K=3 dB(A)
Akustik güç ( L_WA )	105dB(A) K=3 dB(A)
Vibrasyon
Ana tutamak a_h,Cheq	20.38m/s ^2 K=1.5m/s ^2
İlave tutamak a_h,Cheq	19.61 m/s ^2 K=1.5m/s ^2

Vibrasyon seviyesi

Bu talimat kılavuzunda belirtilen vibrasyon emisyon seviyesi EN60745 içinde verilen bir standart test ile uygun olarak ölçülmüştür. Bir aleti başka bir aletle karşılaştırmak ve adı geçen uygulamalar için aleti kullanırken vibrasyona maruz kalma ön değerlendirmesi olarak kullanılabilir.

• Aleti farklı uygulamalar için veya farklı ya da kötü bakılan aksesuarlarla kullanmak maruz kalma seviyesini büyük ölçüde artırabilir.
• Aleti farklı uygulamalar için veya farklı ya da kötü bakılan aksesuarlarla kullanmak maruz kalma seviyesini büyük ölçüde artırabilir.

Aletin ve aksesuarların bakımını yaparak, ellerinizi sıcak tutarak ve çalışma düzenlerinizi organize ederek vibrasyonun etkilerine karşı kendinizi koruyun.

Açıklama

Metindeki rakamlar 2. sayfadaki diyagramları göstermektedir.

Şekil A ve B

1. Açma / kapama anahtarı
2. Ana tutamak
3. ilave tutamak
4. Kilitleme pimi
5. Alet tutucu

3. MONTAJ

Montajdan önce daima makineyi kapatın ve fişini prizden çıkarın.

Aksesuarın monte edilmesi ve çıkartılması

Şekil B

Körelmiş matkap uçları veya keskileri kullanmayın. Körelmiş matkap uçları veya keskileri derhal bileyleyin veya değiştirin.

Montaj

• Aksesuar miline birkaç damla yağ dökün.
• Kilitleme pimini (4) dışarı çekin ve bu pimi (4) saat yönünde veya saatin aksi yönde 180° döndürün.
• Aksesuarı, düz tarafı kilitleme pininin yan tarafından olacak şekilde alet tutucusuna (5) takın.
• Aksesuarı kilitlemek için kilitleme pimini (4) dışarı çekin ve bu pimi (4) saat yönünde veya saatin aksi yönde 180° döndürün.

Çıkarma

• Aksesuarın kilidini açmak için kilitleme pimini (4) dışarı çekin ve bu pimi (4) saat yönünde veya saatin aksi yönde 180° döndürün.
• Aksesuarı alet tutucudan (5) çıkartın.

Keski konumunun değiştirilmesi

• Kilit halkasını (8) ileri itin ve keskiyi istenen konuma çevirin.
• Makineyi kullanmadan önce halkanın yerine kilitlendiğinden emin olun.

İlave tutamağın ayarlanması

Şekil A

Montaj

• Topuzu saat yönünün tersine çevirerek ilave tutamağı (3) gevşetin.
• Ilave tutamağı (3) istenen konuma çevirin.
• Topuzu saat yönünde çevirerek ilave tutamağı (3) sıkın.

4. KULLANIM

Açma / Kapama anahtarı

Şek. A

- Açma/Kapama anahtarına (1) basarak makineyi açın. Açma/Kapama anahtarını (1) bıraktığınızda makine açılacaktır

Kilitleme düğmesi

Sek. A

• Açma/Kapama anahtarını (1), Açma/Kapama anahtarına (1) ve ardından kilitleme düğmesine (3) basarak kilitleyebilirsiniz.
• Anahtar kilidini serbest bırakmak için; Açma/Kapama anahtarına (1) tekrar kısaca basın.

İdeal kullanım için ipuçları

• İş parçasını kelepçe ile sabitleyin. Küçük iş parçaları için bir sıkma aleti kullanın.
• Makineyi sapından sıkıca tutun.
• Makineyi açın.
• Makine üzerine çok fazla basınç uygulamayın. İsi makinenin yapmasına izin verin.
• Makineyi kapatın ve makineyi bir kenara koymadan önce makinenin tamamen durmasını bekleyin.

5. TEMİZLİK VE BAKIM

Temizlik ve bakımdan önce her zaman makineyi kapatın ve şebeke prizini şebekeden çıkarın.

Makine kaplamalarını yumuşak bir bezle, tercihen her kullanımdan sonra düzenli olarak temizleyin. Havalandırma deliklerinin toz ve kirden arınmış

olduğundan emin olun. Çok inatçı kirleri sabun köpüğüyle ıslatılmış yumuşak bir bezle çıkarın. Benzin, alkol, amonyak vs. gibi çözücü maddeleri kullanmayın. Bunlar gibi kimyasallar sentetik bileşenlere zarar verecektir.

Bozukluklar

Makine düzenli olarak aşağıdaki olası bozukluklar açısından denetlenmeli ve gerekirse tamir edilmelidir.

• Elektrik kablosunda hasar.
- Bozuk açma/kapama tetikleyici ünitesi.
- Kısa devre yapma.
- Hasar görmüş hareketli parçalar.

Arizalar

Bir arıza meydana gelirse, örneğin bir parçanın yıpranmasından sonra, lütfen satıcınızla veya garanti kartı üzerindeki servis adresiyle iletişime geçin. Sipariş edilebilecek parçaları gösteren bir parça şemasını ayrı olarak bulacaksınız.

GARANTI

Garanti koşulları ayrı olarak eklenmiş garanti kartı üzerinde bulunabilir.

CEVRE

Arızalı ve/veya atılmış elektrikli veya elektronik ekipmanların uygun geri dönüşüm konumlarında toplanması gerekir.

Yalnızca AT ülkeleri için

Elektrikli aletleri evsel atık olarak atmayın. Atık Elektrikli ve Elektronik Donanım için Avrupa İlkeleri 2012/19/EC'ye ve ulusal hak uygulamasına göre, artık kullanılamaz olan elektrikli aletler ayrı olarak toplanmalı ve çevreye zarar vermeden imha edilmelidir.

Ürün ve kullanıcı kılavuzu değişikliğe tabidir. Spesifikasyonlar başka bir uyarı olmaksızın değiştirilebilir.

Spare parts list

HDM1042P

No Description Position
410665 Chisel lock complete 1..7
410666 Impact hammer set 12..14
410667 Cylinder 27
410668 Piston complete 28..30
410669 Piston rod complete 6|31...34
410670 Top cover complete 36..40|45
410671 Big gear bearing 6302RS 41
410672 Big gear + Circlip 42|43
410673 Top cover seal 45
410674 Small gear + RS bearings 46..50
410675 Crankshaft bearing 51
410676 Crankshaft + wedge key 54|57
410677 Oil cover + seal	58..59A
410678 Bottom cover	60
410679 Top rotor bearing 6203RS	63
410680 Rotor	64
410681 Bottom rotor bearing 6201RS	65
410682 Stator	67|69
410683 Carbon brush holder set (2pcs)	71|72
410684 Carbon brush set (2pcs)	73
410685 Switch	77
410686 Main handle shock absorber	82..85
410687 Main handle	86|89|90
410688 Bottom absorber sleeve	88
410689 Side handle complete	95|102

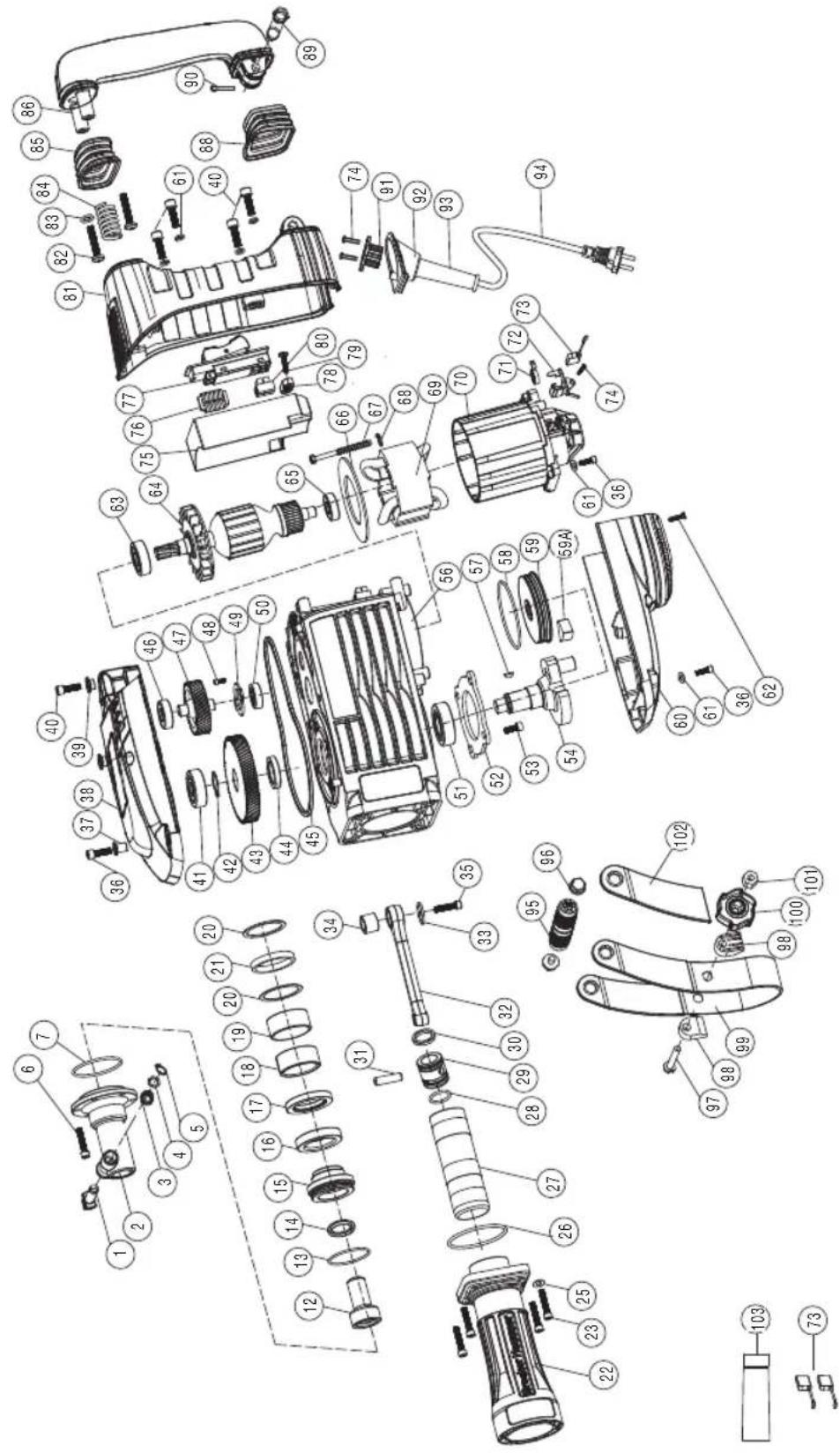

Exploded view
