BRUGSANVISNING FUBE50000 ABUS

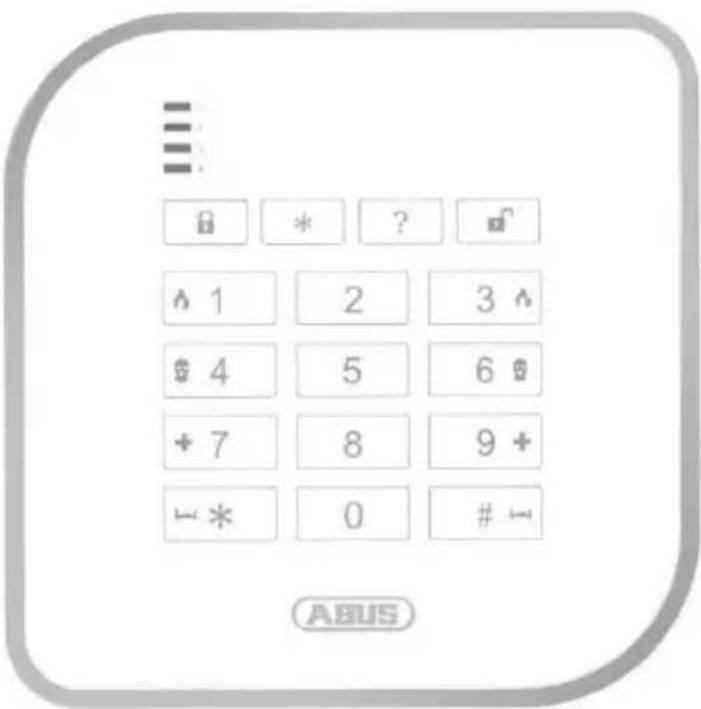

Secvest trådløs betjeningsenhed

≡ ↓ * ? ^ 1 2 3 ^

4 5 6 #

+ 7 8 9 + ← * 0 # - ABUS

DA

Installations- og betjeningsvejledning

Indhold

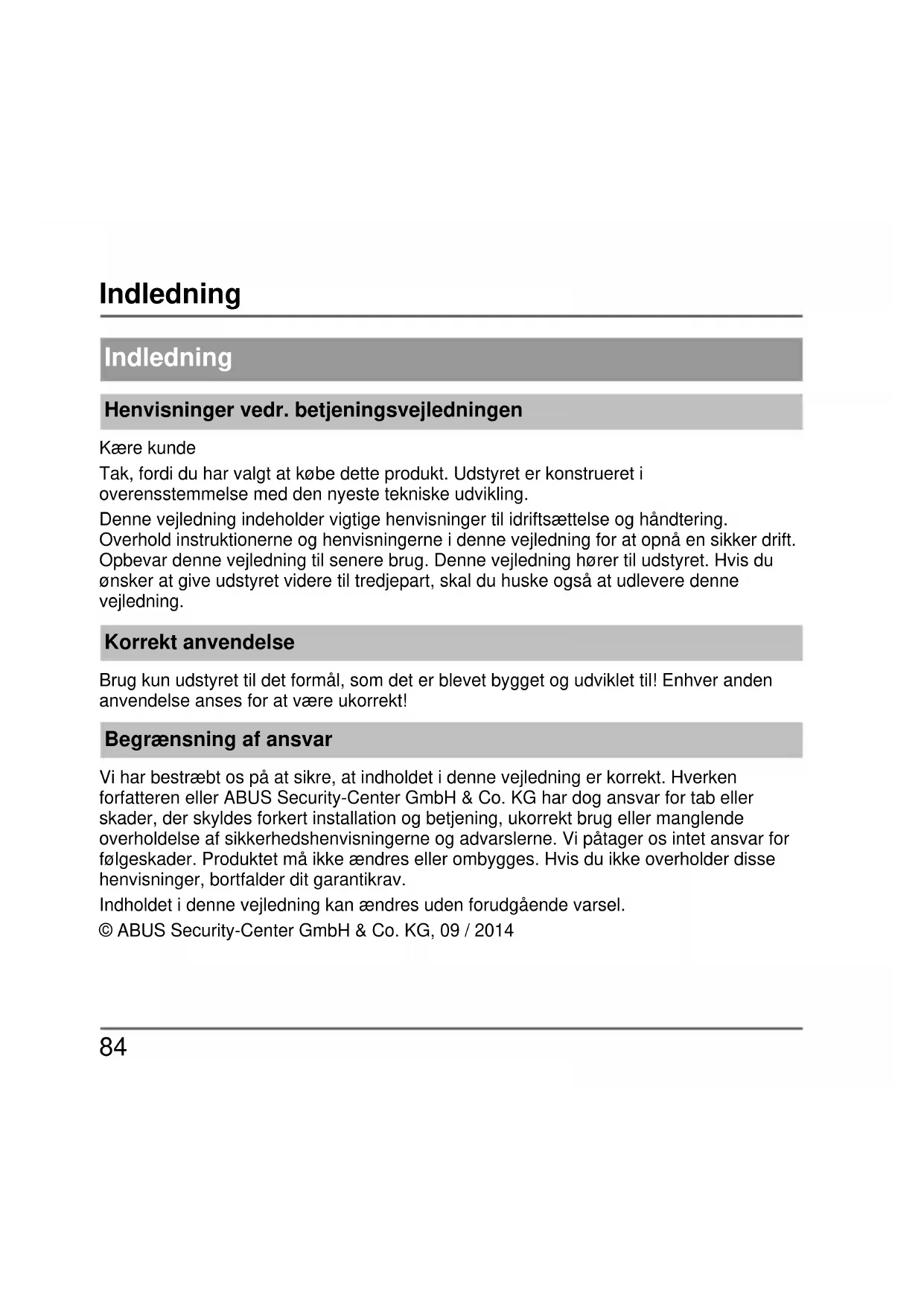

Indledning 84

Sikkerhedshenvisninger 85

Indhold i kassen....86

Tekniske data 87

Henvisninger vedr. betjeningsvejledningen

Kære kunde

Tak, fordi du har valgt at købe dette produkt. Udstyret er konstrueret i overensstemmelse med den nyeste tekniske udvikling.

Denne vejledning indeholder vigtige henvisninger til idriftsættelse og håndtering.

Overhold instruktionerne og henvisningerne i denne vejledning for at opnå en sikker drift. Opbevar denne vejledning til senere brug. Denne vejledning hører til udstyret. Hvis du ønsker at give udstyret videre til tredjepart, skal du huske også at udlevere denne vejledning.

Korrekt anvendelse

Brug kun udstyret til det formål, som det er blevet bygget og udviklet til! Enhver anden anvendelse anses for at være ukorrekt!

Begrænsning af ansvar

Vi har bestræbt os på at sikre, at indholdet i denne vejledning er korrekt. Hverken forfatteren eller ABUS Security-Center GmbH & Co. KG har dog ansvar for tab eller skader, der skyldes forkert installation og betjening, ukorrekt brug eller manglende overholdelse af sikkerhedshenvisningerne og advarslerne. Vi påtager os intet ansvar for følgeskader. Produktet må ikke ændres eller ombygges. Hvis du ikke overholder disse henvisninger, bortfalder dit garantikrav.

Indholdet i denne vejledning kan ændres uden forudgående varsel.

© ABUS Security-Center GmbH & Co. KG, 09 / 2014

Sikkerhedshenvisninger

Symbolforklaring

Der anvendes følgende symboler hhv. i vejledningen og på udstyret:

Symbol	Signalord	Betydning
	Fare	Advarsel mod fare for kvæstelser eller for dit helbred.
	Fare	Advarsel mod fare for kvæstelser eller for helbredet som følge af elektrisk spænding.
	Vigtigt	Sikkerhedshenvisninger vedr. mulige skader på udstyret/tilbehøret.
	Henvisning	Henvisning til vigtige informationer.

Advarsler vedr. batteriet

Udstyret forsynes med spænding via tre 1,5 V alkaliske batterier. For at garantere en lang levetid og undgå brande og kvæstelser skal du overholde følgende henvisninger:

- Batterierne må ikke udsættes for en varmekilde eller for direkte sollys og må ikke opbevares på et sted med meget høj temperatur.

Sikkerhedshenvisninger | indhold i kassen

• Batterierne må ikke brændes.
• Batterierne må ikke komme i berøring med vand.
• Batterierne må ikke skilles ad, stikkes i eller beskadiges.
• Batterikontakterne må ikke kortsluttes.
• Batterierne må ikke komme i hænderne på små børn.
• Batterierne er ikke genopladelige.
• Batterierne må ikke bortskaffes med husholdningsaffaldet.

Emballage

• Sørg for at holde emballage og smådele væk fra børn – fare for kvælning!
• Inden anvendelsen af udstyret skal al emballage fjernes.

Indhold i kassen

- Secvest trådløs betjeningsenhed

- 3 x AA alkaliske batterier

• Installations- og betjeningsvejledning

- Monteringsmateriale

Tekniske data

Mål (Ixbxh)	120 x 120 x 30 mm
Displays	4 status-LED'er til delområder
Driftstemperatur	- 10 til + 55 °C
Trådløs frekvens	868,6625 MHz
Ydelse	maks. 10 mW
Luftfugtighed	maks. 94 % (ikke-kondenserende)
Beskyttelsesklasse	IP44 (indeområde / beskyttet udeområde)
Sikkerhedsgrad	2
Signaler	Integreret piezosirene
Spændingsforsyning	3 x AA alkaliske batterier(alternativ 9-15 V DC / 9-12 V AC || 100 mA || PSU ekstern)
Miljøklasse	II
Kryptering	16.777.214 ( 2^24 – 2) varianter
Certificeringer	EN50131-3
Adgangskode	4- eller 6-cifret

Den trådløse Secvest-betjeningsenhed (FUBE50000) er et valgfrit ekstramodul til det trådløse Secvest-alarmanlæg (FUAA50xxx).

Den er beregnet til at aktivere og deaktivere delområder eller hele det trådløse alarmanlæg og har en integreret chipnøgle-læser. For at kunne bruge denne skal den trådløse betjeningsenhed altid forsynes eksternt med 12 V jævnspænding.

Alarmcentralens udgange kan desuden styres via den trådløse betjeningsenhed.

Den bruges hovedsageligt ved sideindgangsdøre og garageporte såvel som ved andre adgangsområder. Da udstyret overholder beskyttelsesklasse IP44, kan det bruges såvel indendørs som i et beskyttet udeområde.

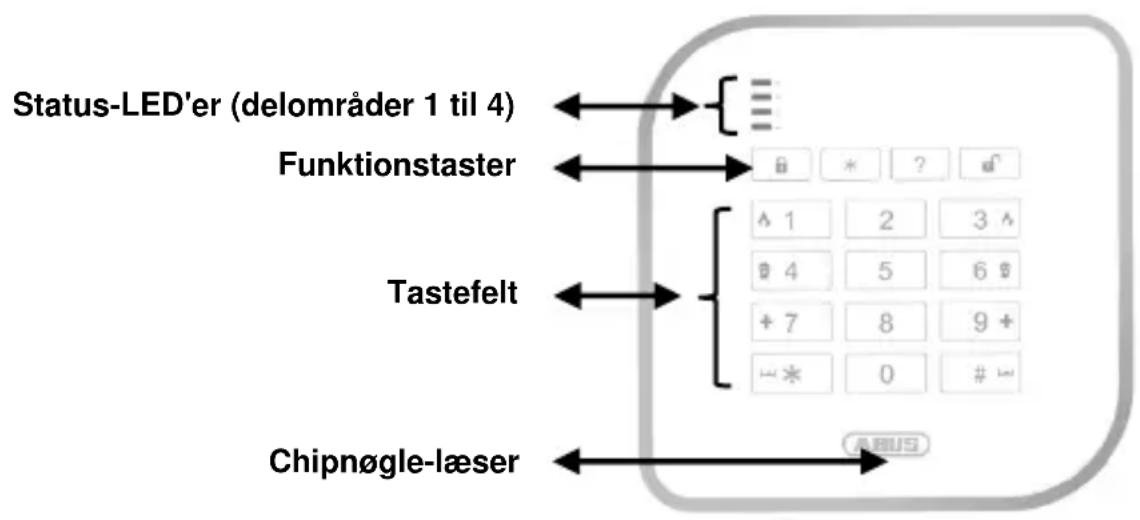

Beskrivelse af udstyret

→ Overførsel til alarmanlægget

GR∅N

→ Deaktiveret

GR∅N

-blinker-

→ Vent på bekræftelse

DIP-omskifter belægning

			Funktion		Til rådighed i driften med ...		Forindstilling
					Batteri	Strømforsy ning
			1	Permanente status-LED'er		X	Deaktiveret
			2	Nedadgående kompatibilitet → aktiveret = FU80xx → deaktiveret = FUAA50xxx	X	X	Deaktiveret
			3	Batteridrift aktiveres for at omgå statusmeddelelsen "ekst. PSU-fejl" ved batteridrift (uden strømforsyning).	X	X	Deaktiveret
			4	Henvisningstoner i betjeningsenheden		X	Aktiveret
			5	Tastetoner	X	X	Aktiveret
			6	Chipnøgle-læser	X	X	Aktiveret
			7	Testebelysning		X	Deaktiveret
			8	ikke relevant			Deaktiveret

Tastebelysningens lysstyrke kan indstilles ved hjælp af de følgende tastekombinationer:

Tastebelysning deaktiveret

Lysstyrke 1

Lysstyrke 2

Montering & idrifttagning

Montering & idrifttagning

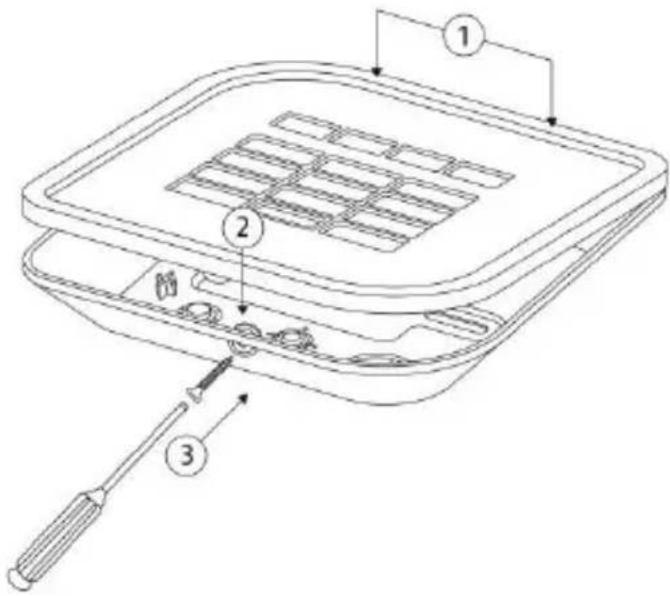

1. Åbn huset på den trådløse betjeningsenhed ved at fjerne skruen på undersiden.

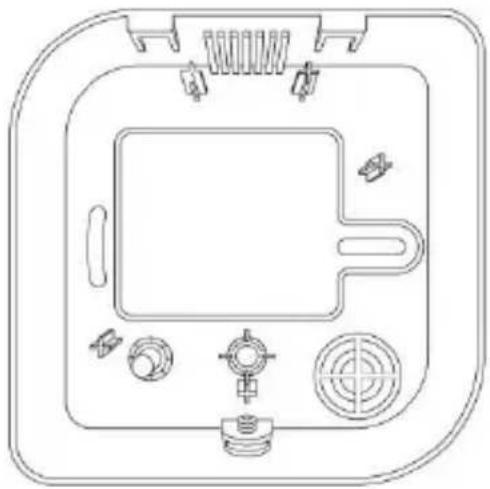

2. Brug bundpladen som boreskabelon, og tegn hullerne på væggen. Bor hullerne, og sæt dyvlerne i.

Kontrollér, at der ikke er elektriske ledninger/kabler, rørledninger eller andre vigtige installationskomponenter bag monteringsstedet, när borehullerne markeres!

1. Læg de tre AA-batterier i batterirummet. Sørg for, at polerne vender rigtigt!

Funktionstiden for nødstrømmen ved strømsvigt eller for batterierne ved drift uden ekstern spændingsforsyning er på 1-2 år.

Montering & idrifttagning

• Hvis DIP-omskifter 6 (chipnøgle-læser) er aktiveret, när betjeningsenheden startes, blinker status-LED'en i delområde 1 grønt, mens der udføres kalibrering af chipnøgle-læseren.
• Hvis DIP-omskifter 6 (chipnøgle-læser) er deaktiveret, när betjeningsenheden startes, udføres kalibreringen, så snart DIP-omskifteren aktiveres.
• Hold chipnøgle eller metalgenstande væk fra chipnøgle-læseren under kalibreringen for ikke at forstyrre processen!

• Hvis sabotagekontakten er åben under starten af betjeningsenheden, foretages der følgende LED-test:
  (1.) Alle fire status-LED'er lyser rødt
  (2.) Sender-LED'en (RF TX) på printkortet lyser
  (3.) Test-LED'en (TEST) på printkortet lyser
  (4.) SW-versionen af betjeningsenheden vises ved hjælp af Tx-LED'en (TEST)
• Hvis sabotagekontakten er lukket under starten af betjeningsenheden, springs den ovenstående test over.

Montering & idrifttagning | displays og funktioner

1. Skru bagsiden af huset ind i væggen.

2. Indlær nu den trådløse betjeningsenhed (se kapitlet "Indlæring"), og luk låget, när indlæringen er fuldført.

1. Sæt Secvest i "indlæringsmodus" (se installationsvejledningen til det trådløse alarmanlæg), og send et indlæsningssignal fra den trådløse betjeningsenhed til det trådløse alarmanlæg.
2. Indlæsningssignalet kan enten sendes ved at lægge batterier i eller ved at aktivere sabotagekontakten.
3. Hvis indlæsningssignalet er modtaget af det trådløse alarmanlæg, giver det en dobbelttone, og den modtagne signalstyrke vises.
4. Bekræft, at indlæringen er udført på alarmcentralen.

Betjening

• Ved forkert indtastning kan processen afbrydes ved at trykke på stjernen.
• Hvis der indtastes forkert brugerkode tre gange, bliver tastaturet på betjeningsenheden spærret og blinker i 5 minutter.

Driftsmodus

Betjening af det trådløse alarmanlæg via betjeningsenheden kan ske i de følgende tre driftsmodi:

Driftsmodus	Verifikation
Indtastning af kode	4- eller 6-cifret kode
Chipnøgle	Registreret chipnøgle
"Hurtigt aktiv"	-ingen-

Konfigurationen heraf foretages i det trådløse alarmanlæg.

• For at kunne bruge chipnøgle-funktionen anbefaler vi drift med ekstern 12 V spændingsforsyning. Hvis denne funktion bruges uden ekstern spændingsforsyning, forlænges chipnøglens registreringstid og påvirker batteriets funktionstid i den trådløse betjeningsenhed.
• Til verificering skal en chipnøgle, der allerede er registreret i det trådløse alarmanlæg, holdes under ABUS-logoet på betjeningsenheden.

Displays & funktioner

Udgangsforsinkelse

Hvis alarmcentralen først skal aktiveres efter en defineret udgangsforsinkelse, kan dette ligeledes konfigureres på det trådløse alarmanlæg.

Aktivering af det samlede trådløse alarmanlæg eller af enkelte delområder

→ Verificering iht. betjeningsenhedens konfigurerede driftsfunktion.

(1.) Tryk på "aktiverings"-knappen for at aktivere det samlede trådløse alarmanlæg.

(2.) Tryk på "#"-knappen efterfulgt af talknapperne til de enkelte delområder, der skal aktiveres. Bekræft valget med "aktiverings"-knappen for at aktivere de valgte delområder.

Deaktivering af det trådløse alarmanlæg

→ Verificering iht. betjeningsenhedens konfigurerede driftsfunktion.
→ Deaktiver det trådløse alarmanlæg ved at trykke på "deaktiverings"-knappen.

Statusforespørgsel

→ Verificering iht. betjeningsenhedens konfigurerede driftsfunktion.
→ Statusforespørgsel for det trådløse alarmanlæg ved at trykke på "statusforespørgsel"-knappen.
→ LED-visningerne signalerer status for de enkelte delområder.

Delaktivering / kobling af udgang

→ Knappen kan enten bruges til delaktivering eller til at til-/frakoble en (eller flere) indgange på det trådløse alarmanlæg. Konfigurationen heraf foretages i det trådløse alarmanlæg.

Displays & funktioner

Manuel aktivering af alarmer uden forudgående verificering

Ved at trykke på to funktionstaster samtidigt kan du aktivere en alarm via den trådløse betjeningsenhed uden at indtaste en kode. Denne funktion skal dog først aktiveres i det trådløse alarmanlæg:

→ Brandalarm

→ Overfaldsalarm

→ Nødopkald til lægehjælp

→ Tryghedsalarm

Tryk de ovennævnte tastekombinationer, og hold dem inde, indtil de blinker og dermed bekræfter, at alarmen er aktiveret korrekt.

Garanti

• ABUS-produkter er udviklet og produceret med største omhu og kontrolleret efter gældende forskrifter.
• Garantien omfatter udelukkende mangler, som skyldes materiale- eller produktionsfejl på salgstidspunktet. Hvis der kan dokumenteres en materiale- eller produktionsfejl, repareres eller erstattes produktet efter garantiyderens skøn.
• Garantien ophører i disse tilfælde med udløbet af den oprindelige garantiperiode på 2 år. Der kan ikke stilles yderligere krav.
• De medleverede batterier er ikke omfattet af garantien.
• ABUS hæfter ikke for mangler eller skader, som er opstået som følge af udefrakommende påvirkninger (f.eks. transport, vold, fejlbetjening), ukorrekt anvendelse, normalt slid eller manglende overholdelse af denne vejledning.
• I tilfælde af garantikrav skal den originale kvittering med salgsdato og en kort skriftlig fejlbeskrivelse vedlægges det pågældende defekte produkt.
• Hvis produktet har en fejl, som var til stede allerede før købet, skal du henvende dig direkte til forhandleren inden for de første to år.

Bortskaffelse | Overensstemmelseserklæring

Bortskaffelse

Bortskaf udstyret iht. EU-direktiv 2002/96/EF om affald fra elektrisk og elektronisk udstyr – WEEE (Waste Electrical and Electronic Equipment). Hvis du har spørgsmål, bedes du henvende dig til de kommunale myndigheder, der er ansvarlige for bortskaffelse. Du kan få oplysninger om indsamlingssteder til dine gamle apparater hos f.eks. de lokale myndigheder, de lokale genbrugsstationer eller hos din forhandler.

Hermed erklærer ABUS Security-Center GmbH & Co. KG, at udstyret med artikelnummeret FUBE50000 er i overensstemmelse med de grundlæggende krav og de gældende bestemmelser i direktivet 1999/5/EF:

Overensstemmelseserklæringen kan rekvireres på følgende adresse:
