BRUGSANVISNING GSB 18 VEC Professional BOSCH

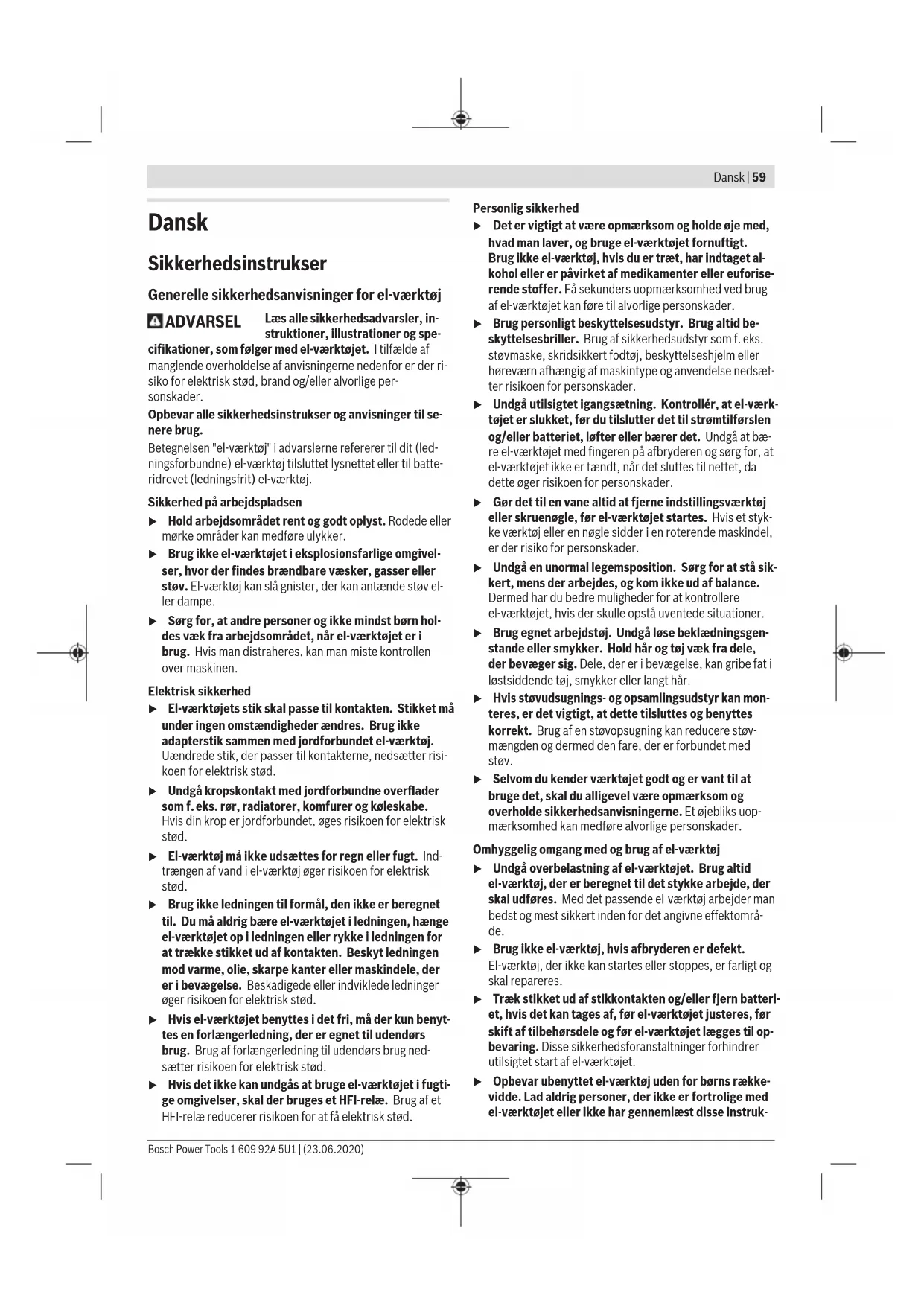

Sikkerhedsinstrukser

Generelle sikkerhedsanvisninger for el-værktøj

ADVARSEL Læs alle sikkerhedsadvarsler, in-

struktioner, illustrationer og spe-

cifikationer, som følger med el-værktøjet. I tilfælde af

manglende overholdelse af anvisningerne nedenfor er der ri-

siko for elektrisk stød, brand og/eller alvorlige per-

Opbevar alle sikkerhedsinstrukser og anvisninger til se-

Betegnelsen "el-værktøj" i advarslerne refererer til dit (led-

ningsforbundne) el-værktøj tilsluttet lysnettet eller til batte-

ridrevet (ledningsfrit) el-værktøj.

Sikkerhed på arbejdspladsen u Hold arbejdsområdet rent og godt oplyst. Rodede eller mørke områder kan medføre ulykker. u Brug ikke el‑værktøjet i eksplosionsfarlige omgivel- ser, hvor der findes brændbare væsker, gasser eller

støv. El‑værktøj kan slå gnister, der kan antænde støv el-

ler dampe. u Sørg for, at andre personer og ikke mindst børn hol- des væk fra arbejdsområdet, når el-værktøjet er i

brug. Hvis man distraheres, kan man miste kontrollen

Elektrisk sikkerhed u El‑værktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke

adapterstik sammen med jordforbundet el‑værktøj.

Uændrede stik, der passer til kontakterne, nedsætter risi-

koen for elektrisk stød. u Undgå kropskontakt med jordforbundne overflader som f. eks. rør, radiatorer, komfurer og køleskabe.

Hvis din krop er jordforbundet, øges risikoen for elektrisk

stød. u El-værktøj må ikke udsættes for regn eller fugt. Ind- trængen af vand i el‑værktøj øger risikoen for elektrisk

stød. u Brug ikke ledningen til formål, den ikke er beregnet til. Du må aldrig bære el‑værktøjet i ledningen, hænge

el‑værktøjet op i ledningen eller rykke i ledningen for

at trække stikket ud af kontakten. Beskyt ledningen

mod varme, olie, skarpe kanter eller maskindele, der

er i bevægelse. Beskadigede eller indviklede ledninger

øger risikoen for elektrisk stød. u Hvis el‑værktøjet benyttes i det fri, må der kun benyt- tes en forlængerledning, der er egnet til udendørs

brug. Brug af forlængerledning til udendørs brug ned-

sætter risikoen for elektrisk stød. u Hvis det ikke kan undgås at bruge el‑værktøjet i fugti- ge omgivelser, skal der bruges et HFI‑relæ. Brug af et

HFI‑relæ reducerer risikoen for at få elektrisk stød.

Personlig sikkerhed u Det er vigtigt at være opmærksom og holde øje med, hvad man laver, og bruge el‑værktøjet fornuftigt.

Brug ikke el‑værktøj, hvis du er træt, har indtaget al-

kohol eller er påvirket af medikamenter eller euforise-

rende stoffer. Få sekunders uopmærksomhed ved brug

af el‑værktøjet kan føre til alvorlige personskader. u Brug personligt beskyttelsesudstyr. Brug altid be- skyttelsesbriller. Brug af sikkerhedsudstyr som f. eks.

støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller

høreværn afhængig af maskintype og anvendelse nedsæt-

ter risikoen for personskader. u Undgå utilsigtet igangsætning. Kontrollér, at el‑værk- tøjet er slukket, før du tilslutter det til strømtilførslen

og/eller batteriet, løfter eller bærer det. Undgå at bæ-

re el‑værktøjet med fingeren på afbryderen og sørg for, at

el‑værktøjet ikke er tændt, når det sluttes til nettet, da

dette øger risikoen for personskader. u Gør det til en vane altid at fjerne indstillingsværktøj eller skruenøgle, før el‑værktøjet startes. Hvis et styk-

ke værktøj eller en nøgle sidder i en roterende maskindel,

er der risiko for personskader. u Undgå en unormal legemsposition. Sørg for at stå sik- kert, mens der arbejdes, og kom ikke ud af balance.

Dermed har du bedre muligheder for at kontrollere

el‑værktøjet, hvis der skulle opstå uventede situationer. u Brug egnet arbejdstøj. Undgå løse beklædningsgen- stande eller smykker. Hold hår og tøj væk fra dele,

der bevæger sig. Dele, der er i bevægelse, kan gribe fat i

løstsiddende tøj, smykker eller langt hår. u Hvis støvudsugnings- og opsamlingsudstyr kan mon- teres, er det vigtigt, at dette tilsluttes og benyttes

korrekt. Brug af en støvopsugning kan reducere støv-

mængden og dermed den fare, der er forbundet med

støv. u Selvom du kender værktøjet godt og er vant til at bruge det, skal du alligevel være opmærksom og

overholde sikkerhedsanvisningerne. Et øjebliks uop-

mærksomhed kan medføre alvorlige personskader.

Omhyggelig omgang med og brug af el‑værktøj u Undgå overbelastning af el-værktøjet. Brug altid el‑værktøj, der er beregnet til det stykke arbejde, der

skal udføres. Med det passende el‑værktøj arbejder man

bedst og mest sikkert inden for det angivne effektområ-

de. u Brug ikke el‑værktøj, hvis afbryderen er defekt. El‑værktøj, der ikke kan startes eller stoppes, er farligt og

skal repareres. u Træk stikket ud af stikkontakten og/eller fjern batteri- et, hvis det kan tages af, før el-værktøjet justeres, før

skift af tilbehørsdele og før el-værktøjet lægges til op-

bevaring. Disse sikkerhedsforanstaltninger forhindrer

utilsigtet start af el‑værktøjet. u Opbevar ubenyttet el‑værktøj uden for børns række- vidde. Lad aldrig personer, der ikke er fortrolige med

el‑værktøjet eller ikke har gennemlæst disse instruk- Bosch Power Tools 1 609 92A 5U1 | (23.06.2020)60 | Dansk

ser, benytte el‑værktøjet. El‑værktøj er farligt, hvis det

benyttes af ukyndige personer.

u Vedligehold el-værktøj og tilbehørsdele. Kontroller,

om bevægelige maskindele fungerer korrekt og ikke

sidder fast, og om delene er brækket eller beskadiget,

således at el‑værktøjets funktion påvirkes. Få beska-

digede dele repareret, inden el-værktøjet tages i brug.

Mange uheld skyldes dårligt vedligeholdt el‑værktøj.

u Sørg for, at skæreværktøjer er skarpe og rene. Om-

hyggeligt vedligeholdte skæreværktøjer med skarpe skæ-

rekanter sætter sig ikke så hurtigt fast og er nemmere at

u Brug el‑værktøj, tilbehør, indsatsværktøj osv. iht. dis-

se instrukser. Tag hensyn til arbejdsforholdene og det

arbejde, der skal udføres. Anvendelse af el‑værktøjet til

formål, som ligger uden for det fastsatte anvendelsesom-

råde, kan føre til farlige situationer.

u Hold håndtag og gribeflader tørre, rene og fri for olie

og smørefedt. Hvis håndtag og gribeflader er glatte, kan

værktøjet ikke håndteres og styres sikkert, hvis der sker

Omhyggelig omgang med og brug af akku-værktøj

u Oplad kun batterier i ladeapparater, der er anbefalet

af producenten. Et ladeapparat, der er egnet til en be-

stemt type batterier, må ikke benyttes med andre batteri-

u Brug kun batterier, der er beregnet til el-værktøjet.

Brug af andre batterier øger risikoen for personskader og

er forbundet med brandfare.

u Batterier, der ikke benyttes, må ikke komme i berø-

ring med metaldele såsom kontorclips, mønter, nøg-

ler, søm, skruer eller andre små metalgenstande, da

disse kan kortslutte kontakterne. En kortslutning mel-

lem batteri-kontakterne øger risikoen for personskader i

form af forbrændinger.

u Hvis batteriet anvendes forkert, kan der slippe væske

ud af batteriet - undgå kontakt. Hvis det alligevel skul-

le ske, skylles med vand. Søg læge, hvis væsken kom-

mer i øjnene. Batterivæske kan give hudirritation eller

u Brug ikke batterier eller værktøj, som er beskadiget

eller modificeret. Beskadigede eller modificerede batte-

rier kan reagere uforudsigeligt og forårsage brand, eks-

plosion eller fare for personskade.

u Batterier eller værktøj må ikke udsættes for ild eller

meget høje temperaturer. Ild eller temperaturer over

130°C kan medføre eksplosion.

u Følg alle instruktioner for opladning. Batteriet må ik-

ke oplades ved temperaturer uden for det område, der

er angivet i instruktionerne. Forkert opladning eller op-

ladning ved temperaturer uden for det angivne område

kan medføre skader på batteriet og forøge brandfaren.

u Sørg for, at el‑værktøj kun repareres af kvalificerede

fagfolk og at der kun benyttes originale reservedele.

Dermed sikres størst mulig maskinsikkerhed.

u Beskadigede batterier må aldrig repareres. Repara-

tion af batterier må kun udføres af producenten eller au-

toriserede reparatører.

Sikkerhedshenvisninger til boremaskiner og

Sikkerhedsanvisninger for alle arbejdsopgaver

u Brug høreværn ved slagboring. Udsættelse for støj kan

forårsage høreskade.

u Hold fast om el-værktøjets isolerede gribeflader, når

du udfører arbejde, hvor skæretilbehøret eller befæ-

stelseselementet kan komme i kontakt med skjulte

kabler. Hvis skæretilbehøret eller befæstelseselementet

kommer i kontakt med en "strømførende" ledning, kan

blottede metaldele på el-værktøjet blive "strømførende",

og der er risiko for elektrisk stød for brugeren.

Sikkerhedsanvisninger for brug af lange bor

u Arbejd aldrig med højere hastighed end borets maksi-

male mærkehastighed. Ved højere hastigheder har bo-

ret en tendens til at bøje, hvis det får lov til at rotere frit,

hvilket kan medføre personskade.

u Start altid med at bore ved en lav hastighed og med

borets spids i kontakt med arbejdsemnet. Ved højere

hastigheder har boret en tendens til at bøje, hvis det får

lov til at rotere frit, hvilket kan medføre personskade.

u Udøv kun tryk i direkte linje med boret, og tryk ikke

for hårdt.Bor kan bøje og derved knække, hvilket kan

medføre tab af kontrol og personskade.

Ekstra sikkerhedsanvisninger

u Hold godt fast om el-værktøjet. Der kan opstå høje

kortvarige reaktionsmomenter under spænding og

u Fastgør emnet. Et emne holdes bedre fast med spænde-

u Anvend egnede søgeinstrumenter til at finde frem til

skjulte forsyningsledninger, eller kontakt det lokale

forsyningsselskab. Kontakt med elektriske ledninger kan

føre til brand og elektrisk stød. Beskadigelse af en gasled-

ning kan føre til eksplosion. Beskadigelse af en vandled-

ning kan føre til materiel skade.

u Vent, til el‑værktøjet står helt stille, før du lægger det

fra dig. Indsatsværktøjet kan sætte sig i klemme, hvilket

kan medføre, at man taber kontrollen over el‑værktøjet.

u Beskadiges akkuen, eller bruges den forkert, kan der

sive dampe ud. Akkuen kan antændes eller eksplo-

dere. Tilfør frisk luft, og søg læge, hvis du føler dig util-

pas. Dampene kan irritere luftvejene.

u Åbn ikke akkuen. Fare for kortslutning.

u Akkuen kan blive beskadiget af spidse genstande som

f.eks. søm eller skruetrækkere eller ydre kraftpåvirk-

1 609 92A 5U1 | (23.06.2020) Bosch Power ToolsDansk | 61

ning. Der kan opstå indvendig kortslutning, så akkuen kan

antændes, ryge, eksplodere eller overophedes. u Brug kun akkuen i producentens produkter. Kun på denne måde beskyttes akkuen mod farlig overbelastning.

Beskyt akkuen mod varme (f.eks. også mod

varige solstråler, brand, snavs, vand og fug-

tighed). Der er risiko for eksplosion og kort-

slutning. u Sluk straks for el-værktøjet, hvis indsatsværktøjet blokerer. Vær forberedt på store reaktionsmomenter,

der forårsager et tilbageslag. Indsatsværktøjet bloke-

rer, hvis el-værktøjet overbelastes, eller hvis det sætter

sig fast i emnet, der skal bearbejdes. u Forsigtig! Ved anvendelse af el-værktøjet med Bluetooth

kan der opstå fejl i andre enheder og an-

læg, fly og medicinsk udstyr (f.eks. pacemakere, hø-

reapparater. Samtidig kan det ikke fuldstændig ude-

lukkes, at der kan ske skade på mennesker og dyr i

nærheden. Brug ikke el-værktøjet med Bluetooth

nærheden af medicinsk udstyr, tankstationer, kemi-

ske anlæg, områder med eksplosionsfare og i spræng-

ningsområder. Brug ikke el-værktøjet med Bluetooth

fly. Undgå at bruge værktøjet i umiddelbar nærhed af

kroppen i længere tid ad gangen.

-mærket og symbolerne (logoerne) er registre-

rede varemærker tilhørende Bluetooth SIG, Inc. Enhver

brug af disse mærker/symboler, som Robert Bosch Po-

wer Tools GmbH foretager, sker per licens.

Produkt- og ydelsesbeskrivelse

Læs alle sikkerhedsinstrukser og anvisnin-

ger. Overholdes sikkerhedsinstrukserne og an-

visningerne ikke, er der risiko for elektrisk

stød, brand og/eller alvorlige kvæstelser.

Vær opmærksom på alle illustrationer i den forreste del af

betjeningsvejledningen.

Elværktøjet er beregnet til iskruning og udskruning af skruer

samt til boring i træ, metal, keramik og plast. GSB er desu-

den beregnet til slagboring i tegl, murværk og sten.

Low Energy Module GCY 30-4 er isat, kan el-

værktøjets data og indstillinger overføres mellem el-værktø-

jet og en mobil modtageenhed via trådløs Bluetooth

Illustrerede komponenter

Nummereringen af de illustrerede komponenter refererer til

illustrationen af el‑værktøjet på illustrationssiden.

Selvspændende borepatron

Indstillingsring til forvalg af drejningsmoment

Tilbehør, som er illustreret og beskrevet i betjeningsvejled-

ningen, er ikke indeholdt i leveringen. Det fuldstændige til-

behør findes i vores tilbehørsprogram.

Akku-bore-/skruemaskine GSR 18V-60 C GSB 18V-60 C Varenummer

Nominel spænding V= 18 18

Værktøjsholder mm 1,5–13 1,5–13

Anbefalede akkuer GBA 18V...

Maksimal signalrækkevidde

mål ved 20-25°C med akku GBA 18V 4.0Ah.

B) afhængigt af den anvendte akku

C) begrænset ydelse ved temperaturer <0°C D) De mobile modtagerenheder skal være kompatible med Bluetooth®-Low-Energy-enheder (version 4.1) og understøtte Generic Access Pro-

E) Rækkevidden kan variere kraftigt afhængigt af de omgivende betingelser, herunder det anvendte modtagerudstyr. I lukkede rum og gennem

metalliske barrierer (f.eks. vægge, reoler, kufferter osv.) kan Bluetooth®-rækkevidden være væsentligt mindre.

Støj-/vibrationsinformationer

Støjemissionsværdier fundet iht. EN62841-2-1.

GSR 18V-60 C El-værktøjets A-vægtede lydtryksniveau er typisk 75dB(A).

Usikkerhed K = 5dB. Støjniveauet under arbejdet kan over-

skride de angivne værdier. Brug høreværn!

GSB 18V-60 C El-værktøjets A‑vægtede støjniveau er typisk: Lydtrykniveau

87dB(A); lydeffektniveau 98dB(A). Usikkerhed K=5dB.

GSR 18V-60 C GSB 18V-60 C Vibrationer samlet værdi a

Det svingningsniveau og støjemissionsniveau, der fremgår af

anvisningerne, er målt iht. en standardiseret måleværdi og

kan anvendes til sammenligning af elværktøj med hinanden.

De er også egnet til en foreløbig vurdering af svingnings- og

Det angivne svingnings- og støjemissionsniveau repræsente-

rer de væsentlige anvendelser af el‑værktøjet. Hvis el‑værk-

tøjet dog anvendes til andre formål, med afvigende indsats-

værktøj eller utilstrækkelig vedligeholdelse, kan svingnings-

og støjemissionsniveauet afvige. Dette kan føre til en betyde-

lig forøgelse af svingnings- og støjemissionen i hele arbejds-

Til en nøjagtig vurdering af svingnings- og støjemissionen bør

der også tages højde for de tider, i hvilke værktøjet er sluk-

ket eller godt nok kører, men rent faktisk ikke anvendes. Det-

te kan føre til en betydelig reduktion af svingnings- og støje-

missionsniveauet i hele arbejdstidsrummet.

Fastlæg ekstra sikkerhedsforanstaltninger til beskyttelse af

brugeren mod svingningers virkning som f.eks.: Vedligehol-

delse af el‑værktøj og indsatsværktøj, holde hænder varme,

organisation af arbejdsforløb.

1 609 92A 5U1 | (23.06.2020) Bosch Power ToolsDansk | 63

Montering u Tag altid akkuen ud af el‑værktøjet, før der arbejdes på el‑værktøjet (f.eks. vedligeholdelse, værktøjsskift

osv.) samt før det transporteres og lægges til opbeva-

ring. Utilsigtet aktivering af start-stop-kontakten er for-

bundet med kvæstelsesfare.

Du kan finde flere oplysninger om Bluetooth® Low Energy

Module GCY30-4 i den tilhørende betjeningsvejledning.

Opladning af akku u Brug kun de ladeaggregater, der fremgår af de tekni- ske data. Kun disse ladeaggregater er afstemt i forhold til

den lithium-ion-akku, der bruges på dit el-værktøj.

Bemærk: Akkuen leveres delvis opladet. For at sikre, at ak-

kuen fungerer 100%, oplades akkuen helt før første ibrug-

Li-ion-akkuen kan oplades til enhver tid, uden at levetiden

forkortes. En afbrydelse af opladningen beskadiger ikke ak-

Lithium-ion-batteriet er beskyttet mod dybafladning via

"Electronic Cell Protection (ECP)" (elektronisk cellebeskyt-

telse). Er akkuen afladet, slukkes el-værktøjet med en be-

skyttelseskontakt: Indsatsværktøjet bevæger sig ikke mere. u Tryk ikke videre på start-stop-kontakten efter auto- matisk slukning af el‑værktøjet. Batteriet kan blive be-

Læs og overhold henvisningerne mht. bortskaffelse.

Akkuen (7) har to låsetrin, der forhindrer, at akkuen falder

ud, hvis man skulle komme til at trykke på akku-udløserknap-

pen (8) ved et uheld. Så længe akkuen sidder i el-værktøjet,

holdes den i position af en fjeder.

Akkuen (7) tages ud ved at trykke på udløserknappen (8) og

trække akkuen sideværts ud af el-værktøjet. Undgå brug af

Akku-ladetilstandsindikator

De grønne lysdioder på akku-ladetilstandsindikatoren (17)

viser akkuens (7) ladetilstand. Af sikkerhedsgrunde er det

kun muligt at forespørge om ladetilstanden, når el-værktøjet

Tryk på tasten til ladetilstandsindikatoren (16) for at få vist

ladetilstanden. Dette er også muligt, når akkuen er taget ud.

Hvis der ikke er nogen lysdioder, der lyser, efter at du har

tykket på tasten til ladetilstandsindikatoren (16), er akkuen

defekt og skal udskiftes.

Akku-type GBA 18V... (se billede D)

Blinkende lys 1× grøn 0–5 %

Værktøjsskift (se billede A) u Tag altid akkuen ud af el‑værktøjet, før der arbejdes på el‑værktøjet (f.eks. vedligeholdelse, værktøjsskift

osv.) samt før det transporteres og lægges til opbeva-

ring. Utilsigtet aktivering af start-stop-kontakten er for-

bundet med kvæstelsesfare.

Hvis der ikke trykkes på tænd/sluk-kontakten (13), låses bo-

respindlen. Dette gør det nemt og hurtigt at skifte værktøjet i

Åbn den selvspændende borepatron (2) ved at dreje i rota-

tionsretning ➊, indtil værktøjet kan sættes i. Sæt værktøjet

Drej muffen til den selvspændende borepatron (2) kraftigt i

Støv fra materialer som f.eks. blyholdig maling, nogle træ-

sorter, mineraler og metal kan være sundhedsfarlige. Berø-

ring eller indånding af støv kan føre til allergiske reaktioner

og/eller åndedrætssygdomme hos brugeren eller personer,

der opholder sig i nærheden af arbejdspladsen.

Bestemt støv som f.eks. ege- eller bøgestøv gælder som

kræftfremkaldende, især i forbindelse med ekstra stoffer til

træbehandling (chromat, træbeskyttelsesmiddel). Asbest-

holdigt materiale må kun bearbejdes af fagfolk.

– Sørg for god udluftning af arbejdspladsen.

– Det anbefales at bære åndeværn med filterklasse P2.

Overhold forskrifterne, der gælder i dit land vedr. de materi-

aler, der skal bearbejdes. u Undgå at der samler sig støv på arbejdspladsen. Støv kan let antænde sig selv.

Bemærk: Hvis der anvendes akkuer, som ikke er godkendt

til dit el-værktøj, kan det resultere i fejlfunktion eller ødelæg-

gelse af el-værktøjet.

Bosch Power Tools 1 609 92A 5U1 | (23.06.2020)64 | Dansk

Sæt retningsomskifteren (12) i midten for at forhindre en

utilsigtet start. Isæt den opladede akku (7) i grebet, indtil

den går mærkbart i indgreb og ligger helt an mod grebet.

Indstilling af omløbsretning (se billedeB)

Med retningsomskifteren (12) kan du ændre el-værktøjets

drejeretning. Ved nedtrykket start-stop-kontakt (13) er det-

te imidlertid ikke muligt.

Højreløb: Skub i begge sider af retningsomskifteren

(12), indtil den når anslaget i position .

Venstreløb: Skub i begge sider af retningsomskifteren

(12), indtil den når anslaget i position .

Indstilling af driftstype

Stil indstillingsringen til forvalg af drejningsmo-

ment (3) på det ønskede momenttrin.

Stil indstillingsringen til forvalg af drejningsmo-

Til ibrugtagning af el‑værktøjet tryk på start-stop-kontakten

El‑værktøjet slukkes ved at slippe start-stop-kontakten (13)

Indstil omdrejningstal

Du kan regulere omdrejningstallet på det tændte el-værktøj

trinløst afhængigt af, hvor langt du trykker start-stop-kontak-

Let tryk på start-stop‑kontakten (13) fører til et lavt omdrej-

ningstal. Med tiltagende tryk øges omdrejningstallet.

Forvalg af drejningsmoment

Med indstillingsringen til forvalg af drejningsmoment (3) kan

du forvælge det nødvendige drejningsmoment i 20trin. Så

snart det indstillede drejningsmoment er nået, standser ind-

u Du kan aktivere gearomskifteren (5) ved stilstand, el-

ler når elværktøjet roterer langsomt. Gearomskifte-

ren bør dog ikke aktiveres ved fuld belastning eller

ved maksimalt omdrejningstal.

u Skub altid gearvælgeren til anslag. Ellers kan el‑værktø-

jet blive beskadiget.

Lavt omdrejningstalsområde; til skruning eller til arbejde

med stor bordiameter.

Højt omdrejningstalsområde; til arbejde med små bordiame-

Temperaturafhængig overbelastningsbeskyttelse

Ved korrekt brug kan el-værktøjet ikke blive overbelastet. I

tilfælde af for kraftig belastning, eller hvis det tilladte drift-

stemperaturområde over- eller underskrides, reduceres om-

drejningstallet. El-værktøjet kører først, når den tilladte drift-

stemperatur er opnået med fuldt omdrejningstal.

Den temperaturafhængige overbelastningssikring vises ved,

at den røde lysdiode (10) på el-værktøjet lyser. For at opnå

det tilladte driftstemperaturområde igen skal du enten stille

gearvælgerkontakten (5) i 1.gear, lade el-værktøjet køre i

tomgang eller vente, indtil LED'en (10) slukker. Når LED'en

(10) er gået ud, befinder maskinen sig igen inden for det til-

ladte driftstemperaturområde.

Dybafladningsbeskyttelse

Lithium-ion-batteriet er beskyttet mod dybafladning via elek-

tronisk cellebeskyttelse (ECP). Er akkuen afladet, slukkes el-

værktøjet med en beskyttelseskontakt: Indsatsværktøjet be-

væger sig ikke mere.

Hurtigfrakobling (Kickback Control)

Hurtigfrakoblingen (Kickback Control) gi-

ver en bedre kontrol over elværktøjet og

forøger derved brugerbeskyttelsen i for-

hold til elværktøj uden Kickback Control.

Ved pludselig og uforudselig rotation af elværktøjet om-

kring borets akse slås elværktøjet fra.

Hurtigafbrydelse vises ved, at lysdioden på el-værktøjet blin-

For at tage maskinen i brug igen skal du slippe tænd/sluk-

kontakten og aktivere den igen.

u Hvis funktionen Kickback Control er defekt, kan el-

værktøjet ikke mere tændes. Sørg for, at el‑værktøjet

kun repareres af kvalificerede fagfolk, og at der kun

benyttes originale reservedele.

Connectivity-funktioner

kan du benytte følgende Connectivity-funktioner til el-værk-

– Registrering og personalisering

– Statuskontrol, udlæsning af advarselsmeddelelser

– Generelle informationer

Du kan finde flere oplysninger om Bluetooth® Low Energy

Module GCY30-4 i den tilhørende betjeningsvejledning.

1 609 92A 5U1 | (23.06.2020) Bosch Power ToolsSvensk | 65

Arbejdsvejledning u El-værktøj med isat Bluetooth ®

GCY 30-4 (tilbehør) er udstyret med et trådløst inter-

face. Der kan være lokale driftsbegrænsninger i

f.eks.fly eller på sygehuse. u Sæt kun el-værktøjet mod skruen i slukket tilstand. Roterende indsatsværktøjer kan skride.

Hvis du vil fjerne skruetrækkerbitten eller universalbithol-

deren, kan du bruge et hjælpeværktøj.

Med bælteholdeclippen (6) kan du hænge el-værktøjet fast i

f.eks. et bælte. Derved har du begge hænder fri og el-værk-

tøjet er lige ved hånden.

Vedligeholdelse og service

Vedligeholdelse og rengøring u Tag altid akkuen ud af el‑værktøjet, før der arbejdes på el‑værktøjet (f.eks. vedligeholdelse, værktøjsskift

osv.) samt før det transporteres og lægges til opbeva-

ring. Utilsigtet aktivering af start-stop-kontakten er for-

bundet med kvæstelsesfare. u El‑værktøj og el‑værktøjets ventilationsåbninger skal altid holdes rene for at sikre et godt og sikkert ar-

Kundeservice og anvendelsesrådgivning

vedligeholdelse af dit produkt samt reservedele. Eksplo-

sionstegninger og oplysninger om reservedele finder du også

på: www.bosch-pt.com

Bosch-anvendelsesrådgivningsteamet hjælper dig gerne,

hvis du har spørgsmål til produkter og tilbehørsdele.

Produktets 10‑cifrede typenummer (se typeskilt) skal altid

angives ved forespørgsler og bestilling af reservedele.

De indeholdte Li-Ion-akkuer overholder bestemmelserne om

farligt gods. Akkuerne kan transporteres af brugeren på of-

fentlig vej uden yderligere pålæg.

Ved forsendelse gennem tredjemand (f.eks.: lufttransport el-

ler spedition) skal særlige krav vedr. emballage og mærkning

overholdes. Her skal man kontakte en faregodsekspert, før

forsendelsesstykket forberedes.

Send kun akkuer, hvis huset er ubeskadiget. Tilklæb åbne

kontakter, og indpak akkuen på en sådan måde, at den ikke

kan bevæge sig i emballagen. Følg venligst også eventuelle,

videreførende, nationale forskrifter.

El-værktøj, akku, tilbehør og emballage skal

genbruges på en miljøvenlig måde.

Smid ikke el-værktøj og akkuer/batterier ud

sammen med det almindelige husholdningsaf-

Gælder kun i EU‑lande:

Iht. det europæiske direktiv 2012/19/EU skal kasseret el-

værktøj og iht. det europæiske direktiv 2006/66/EF skal de-

fekte eller opbrugte akkuer/batterier indsamles separat og

genbruges iht. gældende miljøforskrifter.

Vær opmærksom på anvisningerne i afsnittet "Transport" (se

driftstemperaturområde igen.

Sikkerhetsanvisninger

hvis det oppstår kontakt med væsken. Hvis det

u Det kan slippe ut damp ved skader på og ikke-

høreapparater). Skader på mennesker og dyr i

leveransen. Det komplette tilbehøret finner du i vårt

effekt fra batteriet må du lade det helt opp i laderen før

Kontinuerlig lys 1× grønt 5−20 %

ikke er innenfor tillatt driftstemperaturområde reduseres

et belte. Du har da begge hender ledig og elektroverktøyet er

Elektroverktøy og batterier må ikke kastes i

Vi erklærer som eneansvarlige, at det beskrevne produkt er i overensstem-

melse med alle gældende bestemmelser i følgende direktiver og forordnin-

ger og opfylder følgende standarder.

Tekniske bilag ved: *
