BRUGSANVISNING OT-200ID JBL

Læs disse anvisninger, overhold alle advarsler, og gem anvisningerne til fremtidig brug. Apparatet må ikke anvendes i nærheden af vand. Det må kun rengøres med en tør klud. Ventilationshuller må ikke tildækkes; der skal være en afstand på mindst 10 mm imellem alle apparatets flader og andre genstande for at sikre den fornødne ventilation. Stearinlys og andre kilder med åben ild må ikke placeres på eller i nærheden af apparatet. Vær opmærksom på de miljømæssige aspekter ifm. bortskaffelse af batterier. Apparatet må kun anvendes i moderate klimaer. Apparatet må ikke installeres i nærheden af varmekilder som f.eks. radiatorer, varmeriste, komfurer eller andre apparater (så som forstærkere) der er varmegivende. Beskyt strømledningen mod at blive betrådt eller klemt, specielt ved stik og stikkontakter, og der, hvor de udgår fra enheden. Der må kun anvendes udstyr og tilbehør, som er angivet af producenten. Træk stikket til apparatet ud af stikkontakten under tordenvejr, og når det ikke er i brug i længere tid. Al servicering skal foretages af kvalificeret servicepersonale. Servicering er påkrævet, når apparatet er blevet beskadiget. F.eks. hvis netledningen eller stikket er beskadiget, hvis der er spildt væske på apparatet, eller hvis der er faldet genstande ned på apparatet, hvis apparatet har været udsat for regn eller fugt, hvis det ikke fungerer normalt eller er blevet tabt. AC/DC adapterens hovedstik skal være trukket ud af hovedledningen for at være helt frasluttet strømmen. AC/DC adapterens hovedstik må ikke være blokeret ELLER skal være let tilgængelig ved den tiltænkte brug. Markeringsoplysningerne findes på bunden af apparatet. Batteriet må ikke udsættes for overdreven varme så som solskin, ild eller lignende. Apparatet og AC/DC adapteren må ikke udsættes for dryp eller stænk, og der må ikke placeres objekter fyldt med væske, så som vaser, på apparatet og AC/DC adapteren. FOR AT UNDGÅ RISIKO FOR ELEKTRISK STØD, MÅ DÆKPLADEN (ELLER BAGSIDEN) IKKE FJERNES. DER FINDES INGEN DELE INDEN I ENHEDEN, SOM KAN ELLER SKAL SERVICERES AF BRUGEREN. SERVICERING SKAL FORETAGES AF KVALIFICERET SERVICEPERSONALE FRA HARMAN CONSUMER GROUP, INC. Gitrene må aldrig fjernes mhp. at servicere højttalersystemet. Højttalersystemet indeholder ingen dele, som brugeren selv kan servicere. VIGTIG BEMÆRKNING ANGÅENDE ALLE ELEKTRONISKE PRODUKTER: Inden der tilsluttes eller fjernes signalkabler til/fra lydkildens hovedtelefonudgang eller linieudgange, er det bedst at slukke for apparatet først. Det forlænger apparatets levetid, beskytter mod statisk elektricitet og forhindrer mulig beskadigelse.

JBL On Time™ 200ID er en højkvalitets iPod højttalerdock og clockradio og vil revolutionere hvordan du lytter til radio, bruger din iPod og vågner op fra en god nattesøvn. JBL On Time 200ID er en kompakt, højtydende tidsmaskine som lader dig vågne til musik fra din favorit station eller fra din iPod, i stedet for irriterende støjtoner eller dårlig radiomodtagelse. Du skal bare tilslutte din iPod, MP3 spiller eller anden musikkilde til JBL On Time 200ID for at opleve ren, slagkraftig og dynamisk lyd med praktisk ur, alarm og radiofunktioner. Systemet er verdens første tidsmaskine med en menustyret intuitiv brugerflade som er lettere end nogensinde at betjene. JBL On Time 200ID højttalerdock klarer fuld iPod fjernbetjening via infrarød remote. Du kan vågne op til din favorit radiostation eller musik fra iPod. Med mult-alarm funktionen, kan du indstille op til syv forksellige alarmtider til “Ham” eller “Hende” med valgfri ugedag eller radiostation. ONEPOINT DESIGN OnePoint iPod konnektoren tilslutter JBL On Time 200ID direkte til din PC. Standard iPod kabel tilsuttes bagpå JBL On Time 200ID. Så har du forbindelse til synkronisering, hver gang du sætter din iPod i dock. EVERCHARGE TOPOLOGI JBL On Time 200ID oplader din iPod, også når den ikke er tilsluttet PC eller når systemet er slukket. Systemets hukommelse strømfødes af et backup batteri. Selv ved strømafbrydelse, huskes alarmindstillinger. COE (COMPUTER-OPTIMIZED EQUALIZATION) JBL On Time 200ID system-EQ er computer-optimeret for et fyldigt, naturtro stereobillede. OCT (OPTIMIZED COMPRESSION TOPOLOGY) JBL On Time 200ID anvender eksklusiv kompressionsteknologi som sikrer ren, realistisk lyd, også når der spilles højt. DISPLAY Den store, oplyste LCD skærm er let at læse for hurtig navigation. Automatisk lysdæmpning holder altid det korrekt lysniveau.

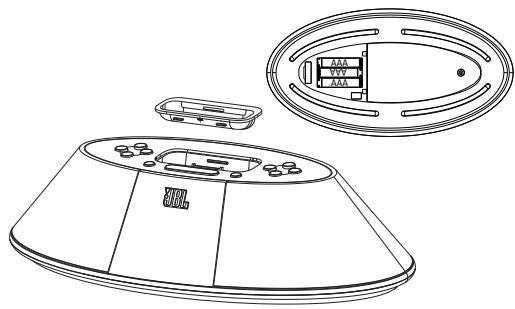

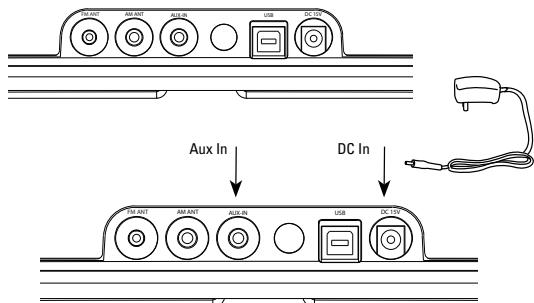

Højttalersystemet pakkes forsigtigt ud. Systemet indeholder følgende dele: IR fjernbetjening FM antenne JBL On Time™ 200ID iPod adaptorer Strømforsyning AM antenne Signalkabel LYNSTART Den korrekte adaptor til din iPod placeres i dockingstationen. iPod tilsluttes adaptoren. For backup hukommelse, monteres tre AAA batterier i batterirummet i apparatets bund. Den eksterne AM antenne tilsluttes for bedre modtagelse. FM antennen tilsluttes og rettes ud for bedst modtagelse. Strømforsyningen tilsluttes “DC In” først og dernæst stikkontakt. Hvis en ekstra lydkilde skal bruges, tilsluttes den “Aux In”. FM ANT AM ANT AUX-IN Dansk

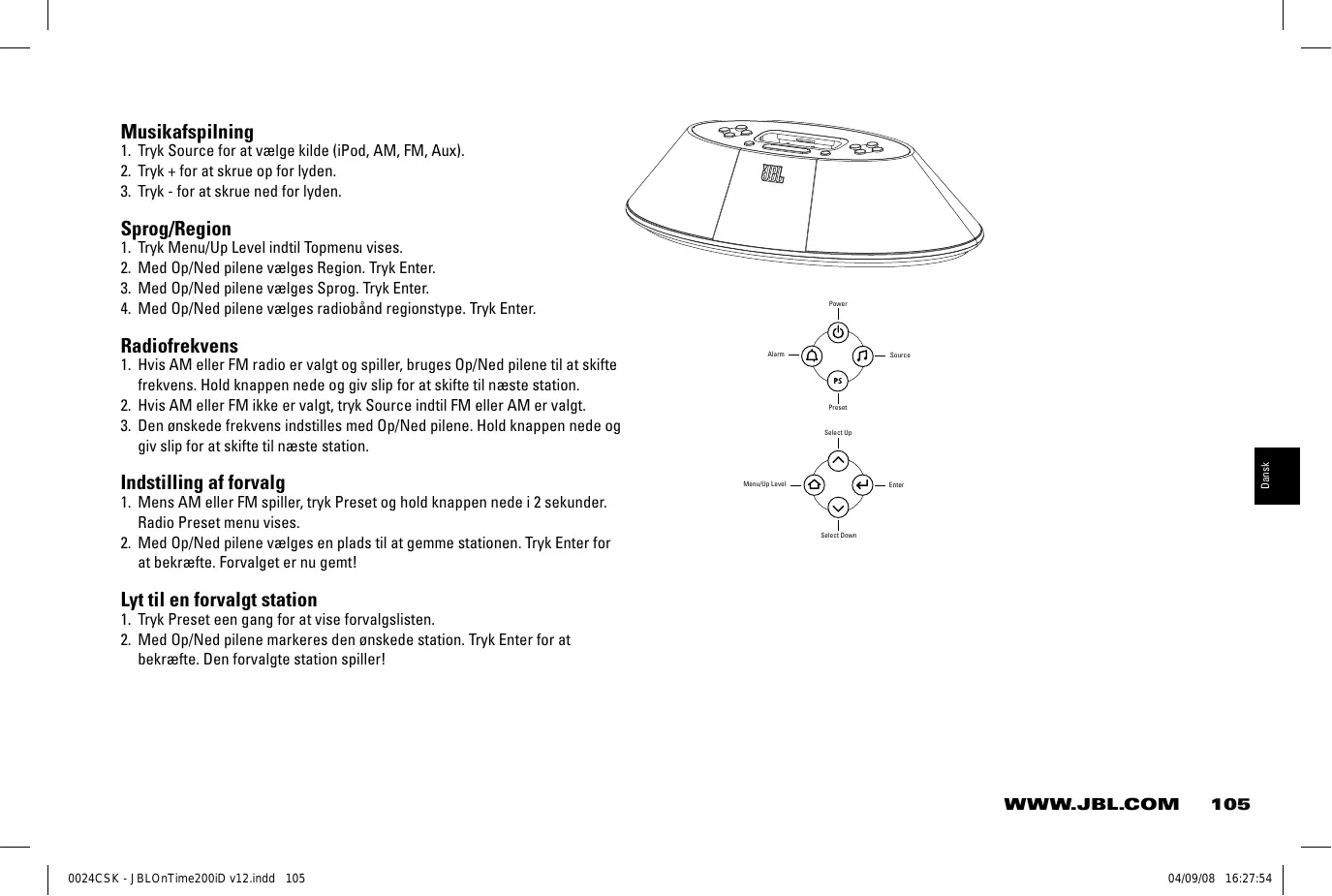

Sprog/Region Tryk Menu/Up Level indtil Topmenu vises. Med Op/Ned pilene vælges Region. Tryk Enter. Med Op/Ned pilene vælges Sprog. Tryk Enter. Med Op/Ned pilene vælges radiobånd regionstype. Tryk Enter. Radiofrekvens Power Alarm

2. Med Op/Ned pilene vælges en plads til at gemme stationen. Tryk Enter for

Tryk Menu/Up Level nårsomhelst for at vise Topmenu. Det kan kræve gentagne tryk, afhængig af hvor i menusystemet man er. Med Op/Ned pilene markeres Alarm. Tryk Enter for at bekræfte eller tryk Alarm for at gå direkte til Alarmmenu. Med Op/Ned pilene vælges en Alarm-position som skal redigeres. Tryk Enter for at bekræfte. Timefeltet markeres. Med Op/Ned pilene indstilles timer. Tryk Enter for at bekræfte. Minut-feltet markeres. Med Op/Ned pilene indstilles minutter. Tryk Enter for at bekræfte. AM/PM feltet markeres. Med Op/Ned pilene indstilles AM/PM. Tryk Enter for at bekræfte. Med Op/Ned pilene indstilles ugedagen, hverdage, weekend, alle dage eller eengang. Tryk Enter for at bekræfte. Med Op/Ned pilene vælges Alarm lydkilde. Tryk Enter for at bekræfte. Alarm er nu indstillet! NB: Hvis der går 2 sekunder under alarm-indstilling uden at du trykker på noget, vendes tilbage til Now Playingl Tryk enten Enter, en Op/Ned pil eller Menu/Up Level for at vende tilbage til alarm-indstilling. Power

Samme fremgangsmåde bruges til at ændre en tidligere Alarm-indstilling. Alarm Source Aktivering/Frakobling af en alarm-indstilling

1. Tryk Menu/Up Level nårsomhelst for at vise Topmenu. Det kan kræve gentagne tryk, afhængig af hvor i

menusystemet man er.

2. Med Op/Ned pilene markeres Alarm. Tryk Enter for at bekræfte eller tryk Alarm for at gå direkte til Alarmmenu.

Et symbol vises til venstre når Alarm er aktiveret. Alarmen går i gang på det valgte tidspunkt. Preset Select Up Menu/Up Level Enter Vågn op til iPod

Følg samme trin som under Alarm-indstilling og vælg “iPod” som kilde. På iPod, vælges det nummer som du vil vækkes af. Tryk Play. Det ønskede niveau indstilles på JBL On Time™ 200ID. iPod sættes i standby ved at holde Play/Pause nede (kan variere med ældre iPod model). JBL On Time 200ID kan sættes i standby ved tryk på Power. Select Down NB: Hvis du vælge at vågne til det sidste nummer på din iPod, bør iPod indstilles på Repeat for at sikre at nummeret bliver ved med at spille.

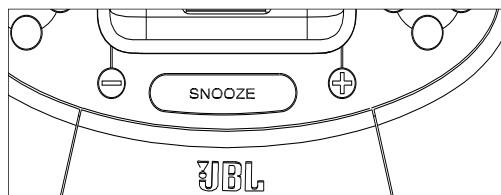

Tryk Menu/Up Level indtil Topmenu vises. Med Op/Ned pilene vælges Sleep.Tryk Enter. Med Op/Ned pilene vælges antal minutter. Tryk Enter. Sleep Timer er aktiveret og apparatet slukker efter det valgte antal minutter. Snooze Timer Dansk

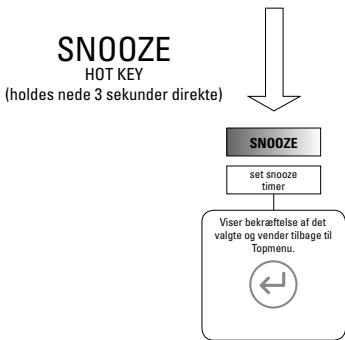

1. Hold Snooze nede i tre sekunder indtil Set Snooze menu vises.

2. Med Op/Ned pilene vælges antal minutter. Tryk Enter.

3. Snooze funktionen (ekstra sovetid inden alarmen lyder igen) bruger dette antal minutter næste gang funktionen aktiveres.

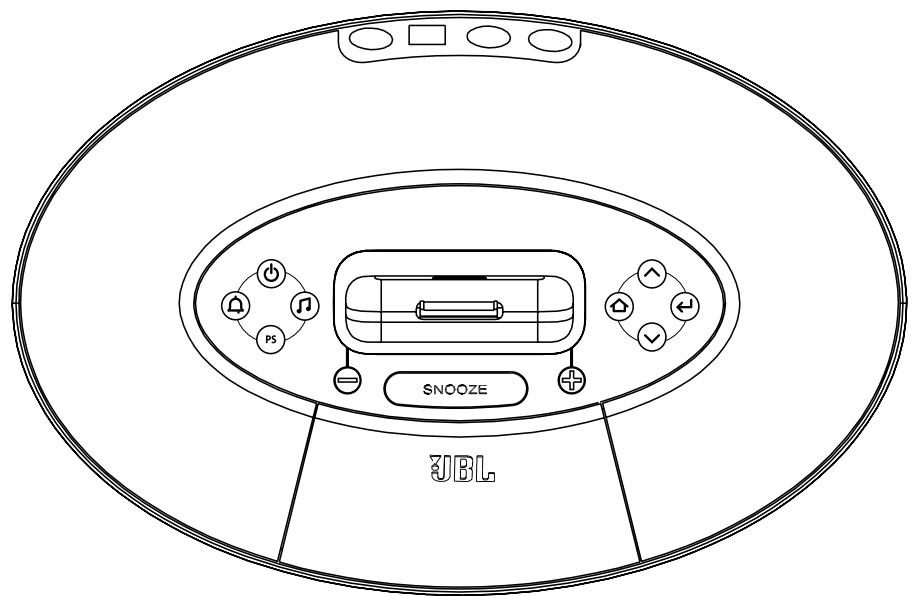

04/09/08 16:27:55 FJERNBETJENING Knap Funktion Tænder/slukker. Knappen er aktiv uanset den valgte menu. Preset (forvalg). Eet tryk viser forvalgsmenu straks. Gentagne tryk markere de forvalgte stationer på skift. Holdes nede i 2 sekunder ved radiolytning når Now Playing vises for at gemme den aktuelle radiostation. Skru op. Displayet viser niveauet. Knappen skruer op for lyden, tænder/slukker forstærkeren og dernæst skruer op for lyden. Ved Snooze, afbrydes Snooze og forstærkeren tændes. Efter endt brug vises den tidligere valgte menu igen. Skru ned. Ingen funktion, hvis Snooze er aktiveret. Hvis Snooze ikke er aktiveret og forstærkeren er tændt, vises niveauet og der skrues ned. Efter endt brug vises den tidligere valgte menu igen. Kan ikke tænde/slukke forstærker. Vælge/Bekræfte. Bekræfter valg i menu. Hvis Now Playing vises, vendes tilbage til den sidste aktive menu. Markering opad/Næste frekvens. Flytter markering til næste emne opad i menu. Tæller opad ved indstilling af ur (timer og minutter) og Snooze timer. Med radio som kilde, vælges næste frekvens opad, holdes nede for søgning. Markering nedad/Forrige frekvens. Flytter markering til næste emne nedad i menu. Tæller nedad ved indstilling af ur (timer og minutter) og Snooze timer. Med radio som kilde, vælges næste frekvens nedad, holdes nede for søgning. Menu eller Up Level. Hvis Now Playing vises, vælges Topmenu. Hvis en menu vises, skiftes et trin opad til forrige felt eller menubillede. Holdes nede i 2 sekunder for at vende tilbage til Now Playing. Alarm. Vælger Alarm menu. Knappen er aktiv uanset den aktuelle menu. Hvis alarmen er i gang, slukkes alarmen. Når alarm-liste vises, aktiveres/frakobles den valgte alarm. Snooze. Hvis alarmen lyder, aktiveres snooze funktion (ekstra sovetid). Holdes nede 2 sekunder for at indstille hvor meget ekstra sovetid der ønskes. iPod vælges direkte som kilde. Navigering opad i iPod menusystem. Virker kun ved iPod navigering. Navigering nedad i iPod menusystem. Virker kun ved iPod navigering. Skifter kilde i denne rækkefølge: AM

iPod AUX. Et enkelt tryk starter Sleep timer nedtælling med den aktuelle tidsindstilling. Holdes nede 2 sekunder for Sleep Timer menu (som ved direkte tryk på JBL On Time™ 200ID. Vælger næste nummer på iPod. Virker kun ved iPod, ikke JBL On Time 200ID menu eller funktion. Vælger forrige nummer på iPod. Virker kun ved iPod, ikke JBL On Time 200ID menu eller funktion. Vælge/Bekræfte på iPod. Virker kun ved iPod, ikke JBL On Time 200ID menu eller funktion. Virker ligesom centerknap på iPod. Menu/Et niveau opad på iPod.på iPod. Virker kun ved iPod, ikke JBL On Time 200ID menu eller funktion. Virker ligesom Menu knap på iPod. Play/Pause/Mute. Med iPod valgt som kilde, får et enkelt tryk iPod til at spille eller gå i pause. Med AM, FM eller Aux valgt som kilde, afbryder et enkelt tryk lyden.

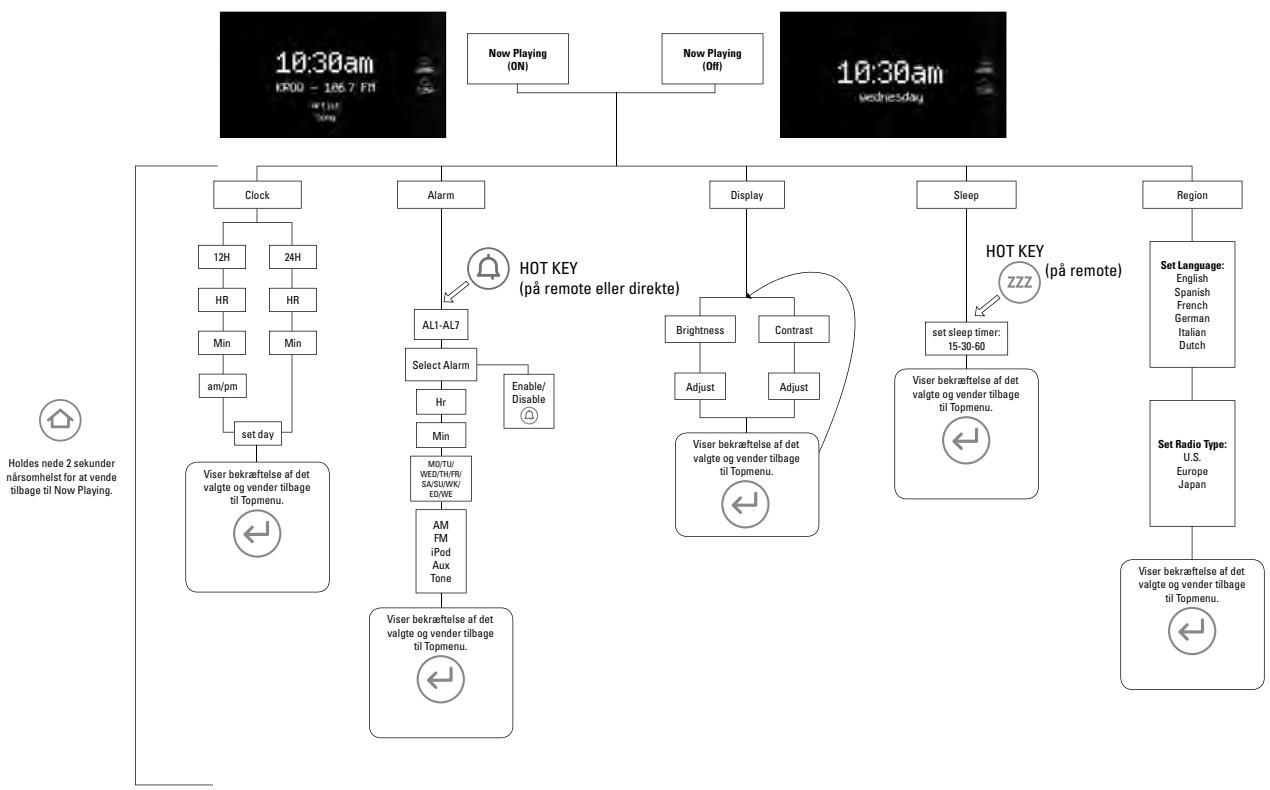

iPod Aux Tone Enable/ Disable Viser bekræftelse af det valgte og vender tilbage til Topmenu. Viser bekræftelse af det valgte og vender tilbage til Topmenu. Dansk am/pm Set Radio Type: U.S. Europe Japan Viser bekræftelse af det valgte og vender tilbage til Topmenu. Viser bekræftelse af det valgte og vender tilbage til Topmenu.

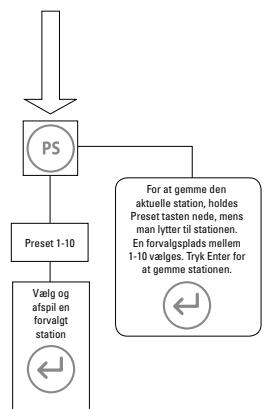

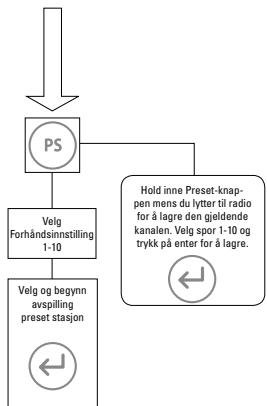

iPod Aux Viser bekræftelse af det valgte og vender tilbage til Topmenu. Vælg og afspil en forvalgt station

LYDKVALITET Frekvensgang: 70 Hz - 20 kHz Symptom Mulig årsag Løsning Note Ingen lyd fra JBL On Time™ 200ID Ingen strøm til apparatet Der skal være strøm på kontakten. Evt. stikdåse skal være tændt og systemet skal være tændt. Lyser displayet?, Hvis ikke, er der ikke strøm på JBL On Time 200ID; Prøv de anførte løsningsforslag. Forkert kilde valgt Den ønskede kilde skal være valgt; vælg FM radio som kilde. Skru op for lyden. Systemet kontrolleres med en kendt, god kilde, som f.eks iPod. Tilslut Aux kabel til iPods hovedtelefonbøsning. Dårlig modtagelse på grund af placering JBL On Time 200ID flyttes indtil du oplever bedre modtagelse. Forstyrrelse Omgivelserne undersøges for mulige forstyrrelser; overflødig kabellængde rulles sammen. Lyd fra kun een side/kanal iPod eller andet kabel ikke korrekt tilsluttet Der kontrolleres at iPod eller Aux In kablet er korrekt tilsluttet JBL On Time 200ID. Forvrængning (knas, brummen, summen) Støj fra monitor, mobiltelefon eller anden udstråling Sluk monitor for at se om støjen forsvinder. Flyt JBL On Time 200ID kabler længere væk fra monitor. JBL On Time 200ID overstyres af forstærket lydkilde Apparatet skal være tilsluttet en egnet kilde. Der kontrolleres at alle signalkabler er korrekt tilsluttet. Volumen indstillet for højt Kildens lydniveau kontrolleres; visse kilder forvrænger, hvis niveauet er indstillet på max. For meget bas eller diskant EQ-indstilling på iPod eller anden kilde kontrolleres Det anbefales at kildens EQ indstilles som Flat eller Off. JBL On Time 200ID udsender højt brummen eller snerren Signalkabler er ikke korrekt tilsluttet Kabeltilslutninger kontrolleres. Der høres RF forstyrrelser eller en radiostation Signalkabel opfanger forstyrrelse Overflødigt signalkabel rulles sammen så kort som muligt. Højttalerenhed: 2 styk Phoenix SE 1-3/4" (45 mm) (fuldtone per kanal) Effekt: 2 x 6 Watt Indgangsimpedans: > 5 kOhm Signal/støj forhold: > 80 dB Ingen eller kun svag lyd fra AM/FM radio Indgangsfølsomhed: 350 mV RMS ved specificeret effekt Lysnet (USA/Canada): 120V, 60 Hz AC Lysnet (Europa/UK): 220-230V, 50 Hz eller 60 Hz AC Hvis der fortsat er svagt signal ved AM radio, tilsluttes ekstern AM antenne til AM antenneindgang. Lysnet (Japan): 100V, 50 Hz eller 60 Hz AC Lysnet (Australien): 240V, 50 Hz eller 60 Hz UL7CUL/CE godkendt Mål (BxDxH): 284 x 146 x 70 mm Vægt: 0,8 kg Batteri (fjernbetjening): CR2025 BORTSKAFFELSE: Apparatet må ikke bortskaffes som almindeligt usorteret affald. Affald af denne art skal indsamles særskilt til særlig behandling. VIGTIGT: Brug UM4/AAA/LR03 alkaline-type ikke-genopladelige batterier kun. Hvis du bruger forlængerledning eller uoriginalt kabel, kontrolleres at det er et 3,5 mm stereo Han-til-han kabel. Dansk Strømforbrug: max. 30 Watt En ferritklemme (købes hos elektronikforhandler) monteres på signalkablet.

Symptom Mulig årsag Løsning iPod oplader ikke Forkert adaptor bruges Korrekt adaptor til din specifikke iPod model skal bruges. iPod sidder ikke helt inde i dockingstation iPod skal sidde helt inde i dockingstation. Uoriginalt tilbehør kan lave konflikt med USB signal JBL On Time 200ID må ikke tilsluttes USB hub; den skal tilsluttes direkte til USB på PC. USB fatning leverer ikke strøm nok Prøv at tilslutte USB kablet til en anden indgang på PC. iPod genkendes ikke af PC når den er docket i JBL On Time™ 200ID eller der er fejl i dataoverførsel Note

Symptom Mulig årsag Løsning Uret er ikke indstillet til korrekt tid Opsætning er ikke færdig Indstilling af ur skal gennemføres helt. Displayet viser bekræftelse når indstillet er udført. JBL On Time 200ID husker ikke indstillinger efter strømafbrydelse eller når stikket har været trukket ud. Der er ikke monteret batterier. Tre AAA batterier monteres i bunden af JBL On Time 200ID. Batterierne trænger ikke til udskiftning. Batterierne udskiftes når de er opbrugte. Note
