BRUKSANVISNING OT-200ID JBL

Läs föreskrifter, följ varningar och behåll dokumentet för framtida bruk.

För att helt koppla ifrån strömmen lossas huvudkontakten för AC/DC-adaptern från huvudströmkällan.

Avlägsna aldrig ventilationsöppningar för att serva högtalarsystemet. Högtalarsystemet innehåller inga delar som kan servas av användare. Använd inte anordningen i närheten av vatten. Rengör endast med torr trasa. Blockera inte ventilationsöppningar. Minst 10 mm fritt avstånd runt anordningen måste bibehållas för att ge tillräcklig ventilation. Öppen flamma, till exempel stearinljus, får inte ställas i närheten av anordningen. Batterier kasseras enligt gällande miljökrav. Anordningen får endast användas i tempererat klimat. Installera inte anordningen i närheten av värmekällor, till exempel element, värmespjäll, spisar eller dylika anordningar (gäller även högtalare) som alstrar värme. Skydda elsladden mot att trampas och klämmas, särskilt vid kontakterna och uttagen, samt där sladdarna sticker ut från anordningen. Använd endast tillbehör som godkänts av tillverkaren. Dra ut kontakten vid åska eller när anordningen inte används på länge. All service utförs av kvalificerad servicepersonal. Service krävs när anordningen skadats, till exempel om elsladden eller kontakten skadats, vätska spillts eller föremål har ramlat på anordningen, eller om anordningen utsatts för regn eller fukt, inte fungerar normalt eller har tappats. Huvudkontakten för AC/DC-adaptern får inte döljas. Kontakten måste vara lättåtkomlig under avsedd användning. Märkningsinformation sitter undertill på anordningen. Batteriet får inte utsättas för stark värme, till exempel solljus, eld eller dylikt. Anordningen och AC/DC-adaptern får inte utsättas för droppar eller stänk. Föremål med vätska i, till exempel vaser, får inte placeras på apparaten och AC/DC-adaptern. FÖR ATT FÖREBYGGA ELCHOCK FÅR INTE HÖLJET AVLÄGSNAS. INGA DELAR SOM KAN SERVAS AV ANVÄNDAREN FINNS I ENHETEN. SERVICE UTFÖRS AV KVALIFICERAD SERVICEPERSONAL PÅ HARMAN CONSUMER GROUP, INC. VIKTIG ANMÄRKNING GÄLLANDE ALL ELEKTRONIK: Innan du sätter i eller kopplar loss ljudsladdar från källanordningens hörlur- eller linjenivåuttag är det en god vana att först slå av anordningen. Enhetens livslängd ökas och den skyddas mot statisk elektricitet och skada.

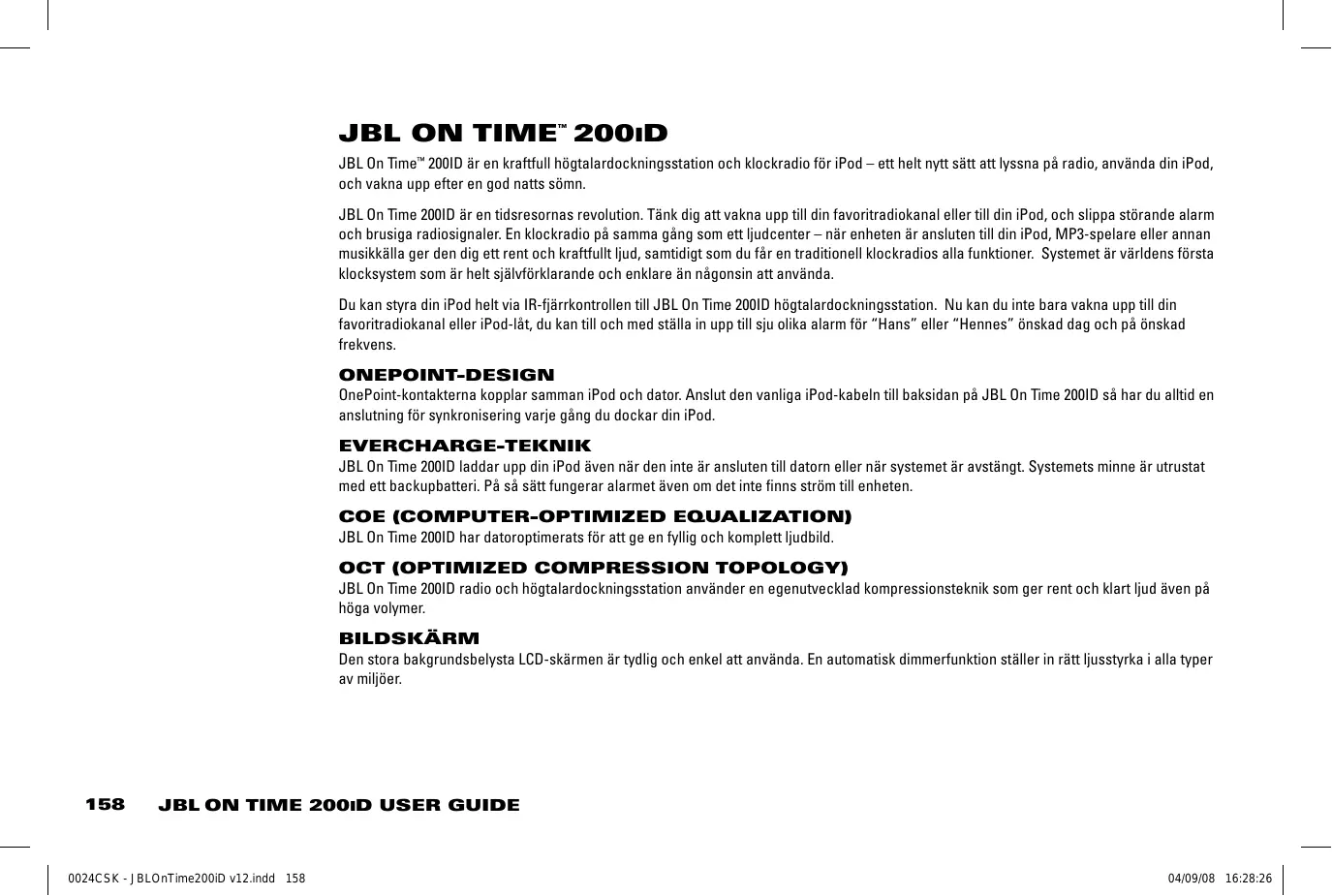

JBL On Time™ 200ID är en kraftfull högtalardockningsstation och klockradio för iPod – ett helt nytt sätt att lyssna på radio, använda din iPod, och vakna upp efter en god natts sömn. JBL On Time 200ID är en tidsresornas revolution. Tänk dig att vakna upp till din favoritradiokanal eller till din iPod, och slippa störande alarm och brusiga radiosignaler. En klockradio på samma gång som ett ljudcenter – när enheten är ansluten till din iPod, MP3-spelare eller annan musikkälla ger den dig ett rent och kraftfullt ljud, samtidigt som du får en traditionell klockradios alla funktioner. Systemet är världens första klocksystem som är helt självförklarande och enklare än någonsin att använda. Du kan styra din iPod helt via IR-fjärrkontrollen till JBL On Time 200ID högtalardockningsstation. Nu kan du inte bara vakna upp till din favoritradiokanal eller iPod-låt, du kan till och med ställa in upp till sju olika alarm för “Hans” eller “Hennes” önskad dag och på önskad frekvens. ONEPOINT-DESIGN OnePoint-kontakterna kopplar samman iPod och dator. Anslut den vanliga iPod-kabeln till baksidan på JBL On Time 200ID så har du alltid en anslutning för synkronisering varje gång du dockar din iPod. EVERCHARGE-TEKNIK JBL On Time 200ID laddar upp din iPod även när den inte är ansluten till datorn eller när systemet är avstängt. Systemets minne är utrustat med ett backupbatteri. På så sätt fungerar alarmet även om det inte finns ström till enheten. COE (COMPUTER-OPTIMIZED EQUALIZATION) JBL On Time 200ID har datoroptimerats för att ge en fyllig och komplett ljudbild. OCT (OPTIMIZED COMPRESSION TOPOLOGY) JBL On Time 200ID radio och högtalardockningsstation använder en egenutvecklad kompressionsteknik som ger rent och klart ljud även på höga volymer. BILDSKÄRM Den stora bakgrundsbelysta LCD-skärmen är tydlig och enkel att använda. En automatisk dimmerfunktion ställer in rätt ljusstyrka i alla typer av miljöer.

0024CSK - JBLOnTime200iD v12.indd 158 04/09/08 16:28:26 PACKA UPP DIN JBL ON TIME™ 200ID Ta försiktigt ur högtalarsystemet och kontrollera att alla delar finns med: IR-fjärrkontroll FM-antenn JBL On Time™ 200ID Adaptrar till iPod Nätanslutning AM-antenn Ljudkabel SNABBINSTÄLLNING

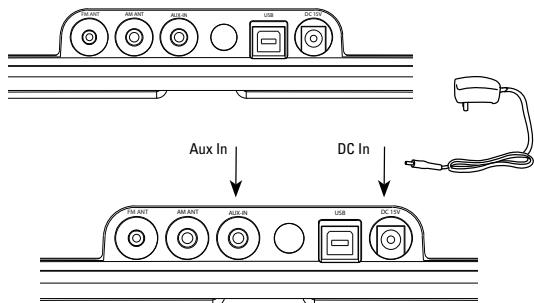

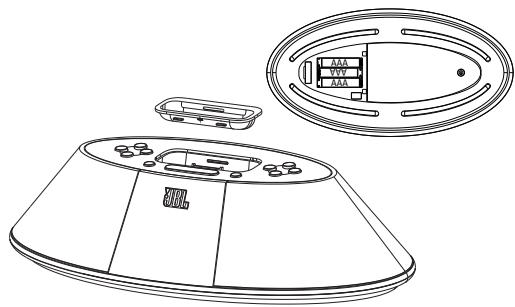

Välj passande adapter för iPod och placera den i dockningsstationen. Placera sedan din iPod i adaptern. Sätt i tre AAA-batterier i batterifacket på undersidan av enheten. Anslut den externa AM-antennen för bättre mottagning. Rulla ut FM-antennen och räta ut den så blir mottagningen bättre. Sätt i nätadaptern i kontakten “DC In” och sätt sedan i adaptern i ett vägguttag. Om en ytterligare ljudkälla används ska denna kopplas in i Aux In. FM ANT AM ANT AUX-IN USB DC 15V AAA AAA AAA Aux In AM ANT AUX-IN USB DC 15V Svenska FM ANT DC In

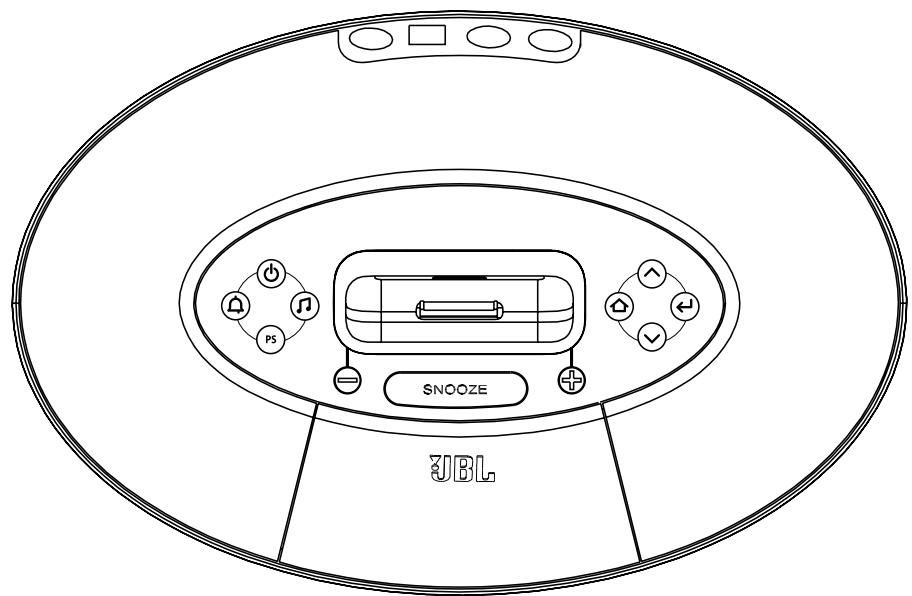

04/09/08 16:28:26 KONTROLLER Ställa in klockan 1. Tryck på Meny/Upp en nivå i valfritt fönster för att visa huvudmenyn (beroende på i vilket läge enheten stod kan man behöva trycka flera gånger).

2. Använd piltangenterna upp/ner för att markera klocka (Clock). Tryck på Enter för att bekräfta.

3. Använd piltangenterna upp/ner för att markera 12- eller 24-timmarsformat. Tryck på Enter för att bekräfta.

4. Använd piltangenterna upp/ner för att ställa in timma (Hour). Tryck på Enter för att bekräfta. Minutfältet markeras.

5. Använd piltangenterna upp/ner för att ställa in minuter (Minutes). Tryck på Enter för att bekräfta. AM/PM-fältet markeras. 6. Använd piltangenterna upp/ner för att ställa in veckodag (Day of Week). Tryck på Enter för att bekräfta. Klockan är nu ställd! Obs: Om användaren inte ger något kommando på 2 sekunder under inställningen av klockan återgår skärmen till Spelas nu-fönstret. Tryck på Enter, piltangenterna upp/ner eller Meny/Upp en nivå för att återgå till inställningsfönstret. Styrning basenhet Navigering Ström Välj upp Alarm Källa Programmera

0024CSK - JBLOnTime200iD v12.indd 160 04/09/08 16:28:27 Spela upp musik

1. 1. Tryck på källknappen för att välja källa (iPod, AM, FM, Aux).

2. 2. Tryck på “+” för att höja volymen.

3. 3. Tryck på “-” för att sänka volymen.

Tryck på Meny/Upp en nivå tills du hamnar i huvudmenyn. Använd piltangenterna upp/ner för att välja region, och tryck på enter. Använd piltangenterna upp/ner för att ställa in språk. Tryck på enter. Använd piltangenterna upp/ner för att välja region för frekvensband. Tryck på enter. Lyssna på radio Ström Alarm

1. Om AM- eller FM-radio har valts och spelas, använd piltangenterna upp/

ner för att byta frekvens. Håll nere aktuell knapp och släpp den för att söka efter nästa kanal.

2. Tryck annars på källknappen tills FM eller AM har valts.

3. Gå till önskad frekvens med hjälp av piltangenterna upp/ner. Håll nere

aktuell knapp och släpp den för att gå till nästa kanal. Källa Programmera Välj upp Meny/Upp en nivå Enter Programmera kanaler

1. Tryck och håll nere programknappen i 2 sekunder när du lyssnar på AM-/FM-radio. Radioprogramfönstret visas.

2. Använd piltangenterna upp/ner för att välja plats för att spara valet. Tryck på Enter för att

bekräfta. Programmeringen är klar! Välj ner Välj och lyssna på förprogrammerad kanal Svenska

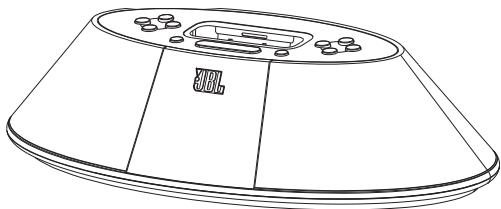

1. Tryck en gång på programknappen så visas listan över sparade radiokanaler.

2. Använd piltangenterna upp/ner för att markera önskat val. Tryck på Enter för att bekräfta. Den

förprogrammerade kanalen spelas upp!

04/09/08 16:28:27 KONTROLLER (FORTS.) Inställning av alarm† 1. Tryck på Meny/Upp en nivå i valfritt fönster för att visa huvudmenyn (beroende på i vilket läge enheten stod kan man behöva trycka flera gånger). 2. Använd piltangenterna upp/ner för att markera alarm. Tryck på enter för att bekräfta, eller tryck på alarm för att gå direkt till alarmmenyn.

3. Använd piltangenterna upp/ner för att välja alarm att redigera. Tryck på Enter för att bekräfta. Timfältet markeras.

4. Använd piltangenterna upp/ner för att ställa in timma (Hour). Tryck på Enter för att bekräfta. Minutfältet markeras.

5. Använd piltangenterna upp/ner för att ställa in minuter (Minutes). Tryck på Enter för att bekräfta. AM/PM-fältet markeras.

6. Använd piltangenterna upp/ner för att ställa in AM/FM. Tryck på Enter för att bekräfta.

7. Använd piltangenterna upp/ner för att ställa in dag, veckodag, helg, varje dag eller en gång. Tryck på Enter för att bekräfta. Ström

8. Använd piltangenterna upp/ner för att välja alarmkälla. Tryck på Enter för att bekräfta. Nu är alarmet ställt!

Obs: Om användaren inte ger något kommando på 2 sekunder under inställningen av alarmet återgår skärmen till Spelas Nufönstret. Tryck på Enter, piltangenterna upp/ner eller Meny/Upp en nivå för att återgå till inställningsfönstret. Gör på samma sätt för att ändra ett tidigare inställt alarm. Alarm För att aktivera/inaktivera ett inställt alarm

1. Tryck på meny/upp en nivå i valfritt fönster för att visa huvudmenyn (beroende på i vilket läge enheten stod

kan man behöva trycka flera gånger).

2. Använd piltangenterna upp/ner för att markera alarm. Tryck på enter för att bekräfta, eller tryck på alarm

för att gå direkt till alarm-menyn.

3. Använd piltangenterna upp/ner för att markera alarm. Tryck på alarm för att aktivera/inaktivera alarmet. En

symbol visas till vänster Källa Programmera Välj upp Meny/Upp en nivå Enter Välj ner Vakna upp till din iPod

Följ instruktionerna för inställning av alarm och välj “iPod” som källa. Välj den låt du vill vakna till på din iPod och tryck på play. Ställ in volymen på JBL On Time™ 200ID. Ställ din iPod i sleepläge genom att hålla nere Play/Paus-knappen (kan variera på äldre iPod-modeller). JBL On Time 200ID ställs i sleepläge genom att strömknappen hålls nere. Obs: Om du väljer sista låten på din iPod måste du ställa den på repeat så att låten spelas upp om och om igen.

Tryck på Meny/Upp en nivå tills du hamnar i huvudmenyn. Använd piltangenterna upp/ner för att välja bildskärm, och tryck på enter. Använd piltangenterna upp/ner för att välja ljusstyrka eller kontrast. Tryck på enter. Ändra inställningarna med hjälp av piltangenterna upp/ner. Obs: För att ställa in automatisk ljusstyrka, tryck på pil ner tills auto är markerat. Sleep-timer

Tryck på Meny/Upp en nivå tills du hamnar i huvudmenyn. Använd piltangenterna upp/ner för att välja sleep, och tryck på enter. Använd piltangenterna upp/ner för att välja minuter, och tryck på enter. Sleep-timern startar och enheten stängs av när timern kommer till noll. Snooze-timer Svenska

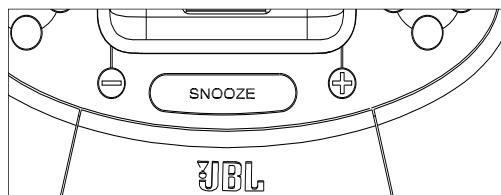

1. Tryck och håll nere snooze-knappen i 3 sekunder tills du kommer till fönstret för snooze-inställning.

2. Använd piltangenterna upp/ner för att välja minuter, och tryck på enter.

3. Snooze-funktionen kommer att använda detta värde nästa gång den aktiveras.

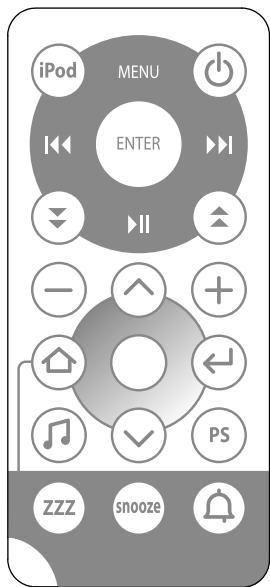

04/09/08 16:28:28 REMOTE NAVIGATION Button Function Slår på och av huvudenheten. Knappen är aktiv i alla menylägen. Programmera kanal. Tryck en gång så visas programmeringsfönstret från alla menyer. Tryck flera gånger för att bläddra genom förvalslistan till nästa förprogrammerade plats. Tryck och håll nere knappen i 2 sekunder när du lyssnar på radio, så visas Spelas Nu-fönstret där aktuell radiokanal kan sparas. Höj volymen. Visar när volymen ändras. Ökar volymnivån, kopplar på förstärkaren om den är av, och höjer sedan volymen. Om enhet är i snooze-läge avbryts detta och förstärkaren kopplas på. Återgår efterhand till aktuell meny. Sänk volymen. Om enheten står i snooze-läge händer inget. Om enheten inte står i snooze-läge och förstärkaren är på visas ändringar i volymfönstret och volymnivån sänks. Återgår efterhand till aktuell meny. Kopplar inte på förstärkaren om den är av. Enter eller knapp för att bekräfta val Bekräftar valen på alla JBL On Time™ 200ID inställningsfönster. Om Spelas Nu-fönstret visas återgår man till senast använda menyfönster. Rulla upp/sök upp. Flyttar upp markeringen på alla JBL On Time 200ID menyinställningsfönster. Ökar värdet vid inställning av tid (timmar och minuter) och snooze-timer. Ökar manuellt frekvensen i radioläge, håll nere för att söka. Rulla ner/sök ner. Flyttar ner markeringen i alla menyinställningsfönster. Minskar värdet vid inställning av tid (timmar och minuter) och snooze-timer. Minskar manuellt frekvensen i radioläge, håll nere för att söka. Meny eller Upp en nivå. Om Spelas Nu-fönstret visas hamnar användaren i senast använda menyfönster. Om man befinner sig i menyinställningarna hoppar man upp en nivå till tidigare fält eller menyfönster. Håll nere knappen i 2 sekunder för att återgå till Spelas Nu-fönstret. Alarmknapp. Tar användaren till alarminställningen. Knappen är aktiv i alla menylägen. Om alarmet ljuder stängs det av här. När aktuella alarm visas kan valt alarm aktiveras eller inaktiveras. Snooze-knapp och Snooze-timerknapp. Om alarmet ljuder aktiveras här snooze-läget. Tryck och håll nere i 2 sekunder för att komma till inställningsfönstret för snooze-timer. Kopplar om JBL On Time 200ID:s källa till iPod. Skickar kommandot Rulla ner till iPod-navigering. Fungerar enbart i iPod-navigeringsläge Skickar kommandot Rulla upp till iPod-navigering. Fungerar enbart i iPod-navigeringsläge. Bläddrar till nästa källa. AM

iPod AUX. Tryck en gång så startas sleep-nedräkningen med aktuellt inställd timer. Tryck och håll nere i 2 sekunder för att komma till inställningsfönstret för Sleep-timer (liknande basenheten). Nästa spår endast i iPod-navigering. Påverkar inte menynavigering eller funktioner i JBL On Time 200ID. Tidigare spår endast i iPod-navigering. Påverkar inte menynavigering eller funktioner i JBL On Time 200ID. Enter/Välj endast i iPod-navigering. Påverkar inte menynavigering eller funktioner i JBL On Time 200ID. Liknande funktion som mittknappen på iPod. Meny/Upp en nivå endast i iPod-navigering. Påverkar inte menynavigering eller funktioner i JBL On Time 200ID. Liknande funktion som menyknappen på iPod. Play-/Paus-/Tyst-knapp. Tryck en gång när iPod är aktiv källa så skickas kommandot Play/Pausa till iPod. Tryck en gång när AM, FM eller AUX är aktiv källa så stängs ljudet/förstärkaren av på JBL On Time 200ID.

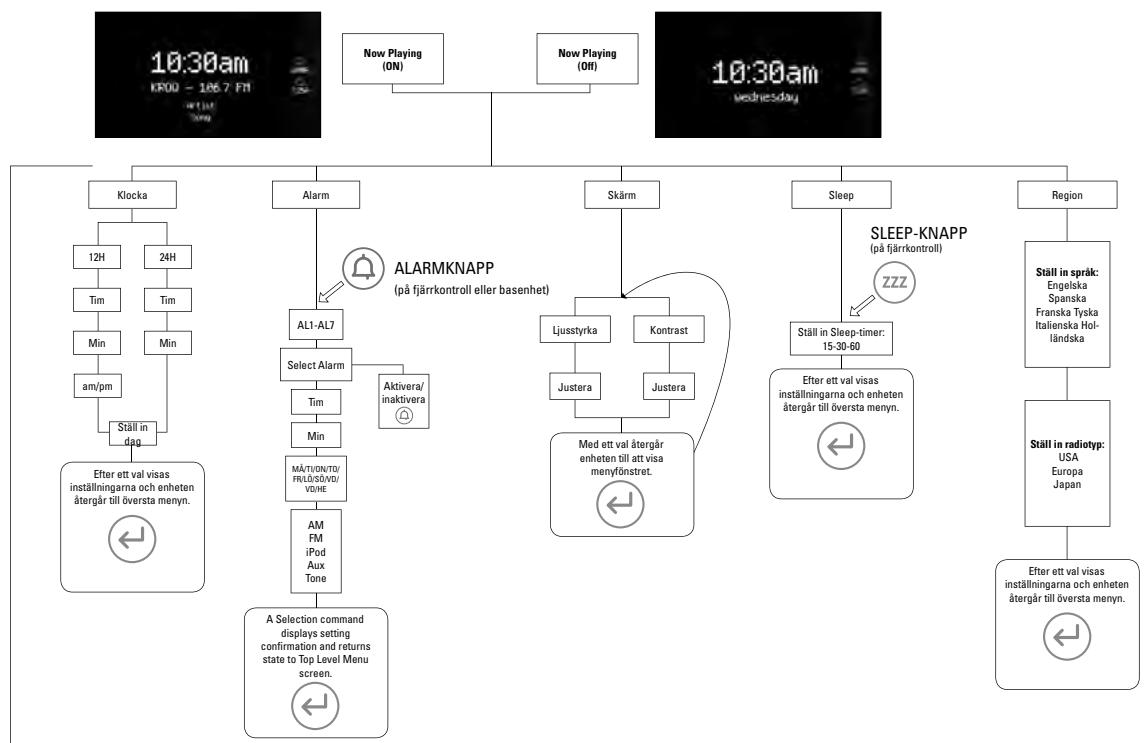

Now Playing (ON) Klocka Now Playing (Off) Alarm Skärm Sleep Region SLEEP-KNAPP 12H (på fjärrkontroll) 24H ALARMKNAPP (på fjärrkontroll eller basenhet) Tim Tim Min Min AL1-AL7 Ljusstyrka Kontrast Justera Justera Ställ in Sleep-timer: 15-30-60 Ställ in språk: Engelska Spanska Franska Tyska Italienska Holländska Select Alarm am/pm Tim Ställ in dag Tryck och håll nere i 2 sekunder var som helst i menyn för att återgå till Spelas nu-fönstret. Efter ett val visas inställningarna och enheten återgår till översta menyn. Min MÅ/TI/ON/TO/ FR/LÖ/SÖ/VD/ VD/HE

iPod Aux Tone Aktivera/ inaktivera Med ett val återgår enheten till att visa menyfönstret. Efter ett val visas inställningarna och enheten återgår till översta menyn. Ställ in radiotyp: USA Europa Japan Efter ett val visas inställningarna och enheten återgår till översta menyn. Svenska A Selection command displays setting confirmation and returns state to Top Level Menu screen.

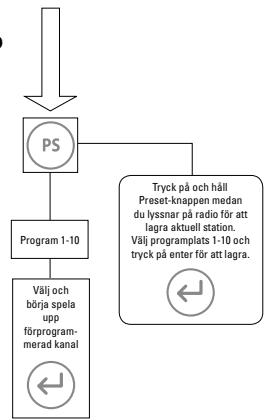

04/09/08 16:28:32 JBL ON TIME™ 200ID MENYÖVERSIKT (FORTS.) PROGRAMMERINGSKNAPP SNOOZE-KNAPP KÄLLKNAPP (på fjärrkontroll eller basenhet) (håll nere knappen på basenheten i 3 sekunder) SNOOZE Program 1-10 Tryck på och håll Preset-knappen medan du lyssnar på radio för att lagra aktuell station. Välj programplats 1-10 och tryck på enter för att lagra. Ställ in Snooze-timer

iPod Aux Efter ett val visas inställningarna och enheten återgår till översta menyn. Välj och börja spela upp förprogrammerad kanal

LJUDKVALITET Frekvensrespons: 70Hz – 20kHz Symptom Möjligt problem Lösning Anmärkning Det kommer inget ljud från JBL On Time™ 200ID Ingen ström kopplad till enheten Se till att det finns spänning i vägguttaget eller elanslutningen. Se till att alla brytare till uttag eller anslutning är påslagna, och att alla brytare på högtalarsystemet är på. Är skärmen på? Om inte får din JBL On Time 200ID ingen ström. Prova de rekommenderade lösningarna. Felaktigt val av källa Se till att rätt källa väljs; välj FM-radio som källa. Vrid upp volymen. Kontrollera systemet med en källa du vet fungerar, till exempel din iPod. Anslut Aux In-kabeln till hörlursutgången på din iPod. Dålig mottagning på aktuell plats Flytta din JBL On Time 200ID tills du får bättre mottagning. Störningar Kontrollera om möjliga störningsorsaker finns i omgivningen; linda upp överflödiga kablar. Ljudet kommer bara från en sida/kanal Din iPod eller ljudkabel sitter inte korrekt Se till att iPod eller Aux In-kabeln sitter korrekt i JBL On Time 200ID. Distorsion (statiska, skrapande eller brusande ljud) Bruset kan orsakas av störningar från en bildskärm, mobiltelefon eller annan typ av sändare Stäng av bildskärmen och kontrollera om bruset upphör. Flytta kablarna till JBL On Time 200ID längre bort från bildskärmen. Vikt: 0,80 kilo JBL On Time 200ID störs av en förstärkt ljudkälla Se till att enheten är ansluten till lämplig källenhet. Se till att alla signalkablar sitter korrekt. Batteri i fjärrkontrollen: CR2025 Volymnivån är för hög Kontrollera volymen på källenheten; på vissa enheter förvrängs utsignalen om volymen står på maximal nivå. För mycket bas eller diskant Kontrollera EQ-inställningarna på din iPod eller källenhet Vi rekommenderar att källenhetens EQ står på Flat eller Off. JBL On Time 200ID sänder ut ett högt surrande eller hummande ljud Ingångskablarna sitter inte korrekt Kontrollera kabelanslutningen. Högtalarsystemet störs av andra radiofrekvenser eller sänder ut signaler från en radiokanal Ingångskablarna kan ta upp störningar Linda upp överflödiga ingångskablar så att de blir så korta som möjligt. JBL On Time™ 200ID omvandlare: Phoenix SE 1-3/4" (45 mm) x 2 (fullrange per kanal) Ström: 2 x 6 W Ingångsmotstånd: >5k Ohm Signal-till-brus-förhållande: >80 dB Ingångskänslighet: 350 mV RMS för beräknad uteffekt Inget ljud eller svag signal från AM-/FM-radion Om signalen från AM-sändningar fortfarande är svag, anslut den externa AM-antennen till uttaget för AM-antenn. Ström (USA/Kanada): 120 V, 60 Hz AC Ström (Europa/Storbritannien): 220 – 230 V, 50 Hz eller 60 Hz AC Ström (Japan): 100 V, 50 Hz eller 60 Hz AC Ström (Australien): 240 V, 50 Hz eller 60 Hz AC UL-/CUL-/CE-märkt Mått: 11-3/16" x 5-3/4" x 2-3/4" (B x D x H) (284 mm x 146 mm x 70 mm) AVFALLSHANTERING: Släng inte produkten som osorterat hushållsavfall. Lämna in den så att den kan avfallshanteras på särskilt sätt. VIKTIGT: Använd endast icke uppladdningsbara alkaliska batterier av typ UM4/AAA/LR3 Om du använder en förlängningssladd eller en extern kabel, se till att det är en 3,5 mm stereokabel hane-till-hane Svenska Strömförbrukning: Max. 30 W Köp en järnklämma och fäst den på ingångskabeln. Klämmor finns att köpa i elektronikaffären.

Symptom Möjligt problem Lösning iPod laddas inte Fel adapter används Se till att du använder rätt adapter för din specifika iPod-modell. iPod har inte full kontakt med dockningsstationen Se till att iPod sitter korrekt i dockningsstationen. Externa tillbehör kan orsaka konflikter med USB-signalen Se till att JBL On Time 200ID inte är kopplad till en USB-hubb. Anslut enheten direkt till datorns USB-port. USB-porten ger inte tillräckligt med ström Försök att ansluta USB-kabeln till en annan port på baksidan av datorn. Datorn känner inte av iPod när den dockas i JBL On Time™ 200ID, eller något är fel i dataöverföringen Anmärkning

Symptom Möjligt problem Lösning Klockan går fel Inställningen har inte gjorts färdigt Se till att du genomför hela proceduren för inställning av klockan. När processen är klar visas en bekräftelse. När enheten kopplas bort från strömmen, eller om det blir strömavbrott, raderas minnet i JBL On Time 200ID Inga batterier finns i enheten Se till att du sätter i tre AAA-batterier i botten på JBL On Time 200ID. Batterierna är svaga Byt ut eventuellt isatta batterier, eftersom de kan vara defekta. Batterierna är svaga Byt ut eventuellt isatta batterier, eftersom de kan vara defekta. Anmärkning
