GEBRUIKSAANWIJZING OT-200ID JBL

Lees deze instructies aandachtig door en houd u aan alle aanwijzingen. Bewaar ze om later nog eens te raadplegen. Gebruik dit apparaat niet in de nabijheid van water. Uitsluitend reinigen met een zachte, droge doek. Blokkeer de ventilatieopeningen niet; laat minimaal 10 mm rond het hele apparaat vrij voor voldoende ventilatie. Plaats geen open vuur zoals brandende kaarsen op of dichtbij het apparaat. Lever gebruikte batterijen in op de daartoe aangewezen plaats. Het apparaat is gemaakt voor gebruik in een gematigd klimaat. Houd het apparaat uit de nabijheid van warmtebronnen, zoals radiatoren, warmteroosters, kachels en andere apparaten (met inbegrip van versterkers) die warmte afgeven. Zorg dat er niet op het netsnoer kan worden getrapt en de kabel niet wordt afgekneld, in het bijzonder bij de stekkers, stopcontacten en op het punt waar de kabels uit het apparaat komen. Gebruik uitsluitend toebehoren die door de fabrikant zijn goedgekeurd. Trek de stekker van het apparaat uit het stopcontact tijdens onweer of wanneer het voor langere tijd niet zal worden gebruikt. Laat onderhoud over aan een gekwalificeerde technicus. Onderhoud is vereist wanneer het apparaat op een of andere manier is beschadigd, bijv. wanneer het netsnoer of de stekker is beschadigd, er vloeistof in terecht is gekomen, een voorwerp in het apparaat is gevallen, het apparaat aan regen of vocht blootgesteld is geweest, het apparaat niet normaal werkt of wanneer het is gevallen. De netstekker van de lichtnetadapter dient volledig uit het stopcontact te worden verwijderd om het apparaat volledig van het lichtnet te scheiden. Zorg dat de netstekker tijdens gebruik altijd bereikbaar is. Op de onderzijde van het apparaat bevindt zich belangrijke informatie. De batterij niet blootstellen aan extreme warmte van zonlicht, vuur en dergelijke. Het apparaat en de lichtnetadapter niet blootstellen aan druppels en spatten. Plaats met vloeistoffen gevulde voorwerpen, zoals vazen, niet op het apparaat of de lichtnetadapter. DE KAP OF ACHTERZIJDE NIET VERWIJDEREN OM DE KANS OP ELEKTRISCHE SCHOKKEN TE VOORKOMEN. ER BEVINDEN ZICH DOOR DE GEBRUIKER TE ONDERHOUDEN ONDERDELEN IN HET APPARAAT. LAAT ONDERHOUD OVER AAN EEN GEKWALIFICEERDE TECHNICUS VAN DE HARMAN CONSUMER GROUP INC. De roosters nooit verwijderen om onderhoud aan het luidsprekersysteem uit te voeren. Het luidsprekersysteem bevat geen door de gebruiker te onderhouden onderdelen. BELANGRIJKE OPMERKING VOOR ALLE ELEKTRONISCHE PRODUCTEN: Het is een goede gewoonte het apparaat uit te schakelen voordat iets aan de verbindingen van hoofdtelefoon, bronnen wordt gewijzigd. Dit verlengt de levensduur van uw apparaat en draagt bij aan de bescherming tegen statische elektriciteit en het voorkomt mogelijke schade.

BELANGRIJKE AANWIJZINGEN ZIJN GEVOEGD.

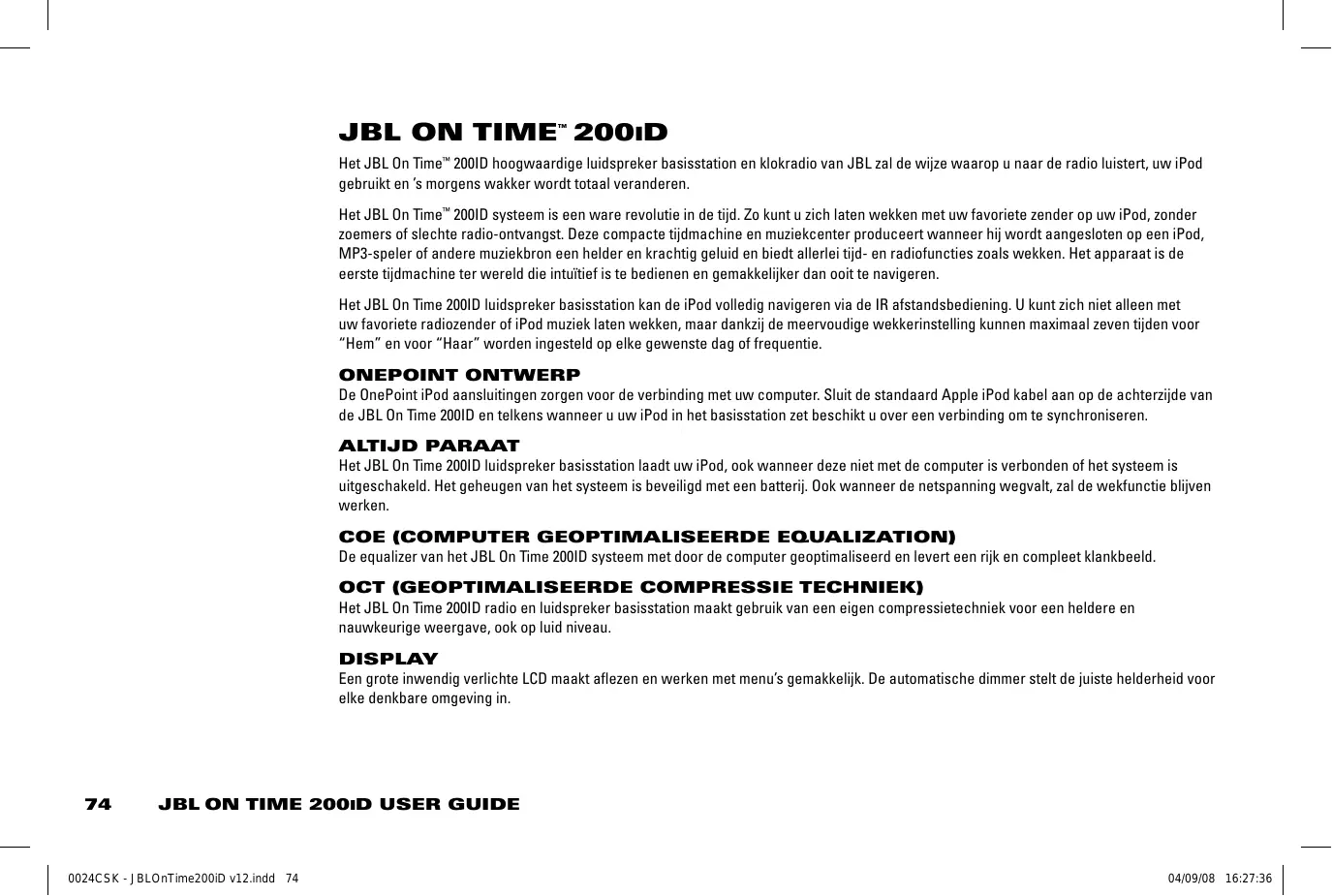

Het JBL On Time™ 200ID hoogwaardige luidspreker basisstation en klokradio van JBL zal de wijze waarop u naar de radio luistert, uw iPod gebruikt en ’s morgens wakker wordt totaal veranderen. Het JBL On Time™ 200ID systeem is een ware revolutie in de tijd. Zo kunt u zich laten wekken met uw favoriete zender op uw iPod, zonder zoemers of slechte radio-ontvangst. Deze compacte tijdmachine en muziekcenter produceert wanneer hij wordt aangesloten op een iPod, MP3-speler of andere muziekbron een helder en krachtig geluid en biedt allerlei tijd- en radiofuncties zoals wekken. Het apparaat is de eerste tijdmachine ter wereld die intuïtief is te bedienen en gemakkelijker dan ooit te navigeren. Het JBL On Time 200ID luidspreker basisstation kan de iPod volledig navigeren via de IR afstandsbediening. U kunt zich niet alleen met uw favoriete radiozender of iPod muziek laten wekken, maar dankzij de meervoudige wekkerinstelling kunnen maximaal zeven tijden voor “Hem” en voor “Haar” worden ingesteld op elke gewenste dag of frequentie. ONEPOINT ONTWERP De OnePoint iPod aansluitingen zorgen voor de verbinding met uw computer. Sluit de standaard Apple iPod kabel aan op de achterzijde van de JBL On Time 200ID en telkens wanneer u uw iPod in het basisstation zet beschikt u over een verbinding om te synchroniseren. ALTIJD PARAAT Het JBL On Time 200ID luidspreker basisstation laadt uw iPod, ook wanneer deze niet met de computer is verbonden of het systeem is uitgeschakeld. Het geheugen van het systeem is beveiligd met een batterij. Ook wanneer de netspanning wegvalt, zal de wekfunctie blijven werken. COE (COMPUTER GEOPTIMALISEERDE EQUALIZATION) De equalizer van het JBL On Time 200ID systeem met door de computer geoptimaliseerd en levert een rijk en compleet klankbeeld. OCT (GEOPTIMALISEERDE COMPRESSIE TECHNIEK) Het JBL On Time 200ID radio en luidspreker basisstation maakt gebruik van een eigen compressietechniek voor een heldere en nauwkeurige weergave, ook op luid niveau. DISPLAY Een grote inwendig verlichte LCD maakt aflezen en werken met menu’s gemakkelijk. De automatische dimmer stelt de juiste helderheid voor elke denkbare omgeving in.

0024CSK - JBLOnTime200iD v12.indd 74 04/09/08 16:27:36 UITPAKKEN VAN DE JBL ON TIME™ 200ID Pak uw luidsprekersysteem voorzichtig uit en kijk of alle onderdelen aanwezig zijn: IR Afstandsbediening FM-antenne Adapters voor iPod Lichtnetadapter MG-antenne Audiokabel Nederlands JBL On Time™ 200ID BEKNOPTE AANWIJZINGEN

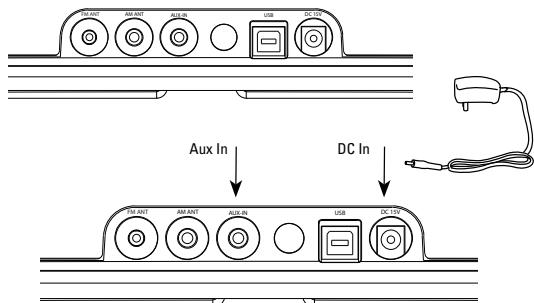

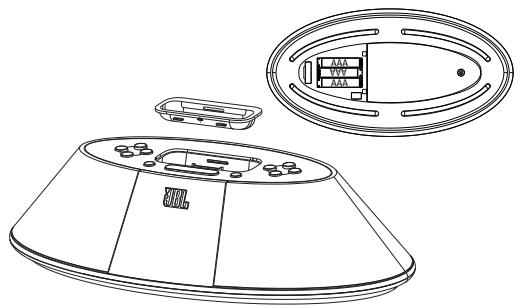

Kies de juiste adapter voor de iPod en plaats die in het basisstation. Zet drie AAA batterijen in het batterijvak in de onderzijde van het apparaat voor beveiliging van het geheugen. Sluit de kamerantenne MG-antenne aan voor een betere ontvangst. Rol de FM-antenne uit; leg de draad recht voor optimale ontvangst. Verbind de lichtnetadapter met de aansluiting “DC IN” en steek de adapter in het stopcontact. Wordt een extra audiobron gebruikt, verbind deze dan met AUX IN. FM ANT AM ANT AUX-IN USB DC 15V AAA AAA AAA Aux In FM ANT AM ANT DC In AUX-IN USB DC 15V

04/09/08 16:27:36 BEDIENINGSORGANEN Klok Gelijkzetten 1. Druk op Menu/Up Level (menu/omhoog) om het hoofdmenu op te roepen (het kan nodig zijn meermaals in te drukken, afhankelijk van waar u zich in de menu’s bevindt).

2. Ga met / naar ‘Clock’ om dat te markeren. Druk op Enter om te bevestigen.

3. Markeer met / het 12-uurs of 24-uurs formaat. Druk op Enter om te bevestigen.

4. Gebruik / om de uren in te stellen. Druk op Enter om te bevestigen. Het kader voor de minuten licht nu op.

5. Gebruik / om de minuten in te stellen. Druk op Enter om te bevestigen. Het kader voor AM/PM (voormiddag/namiddag) licht nu op.

6. Gebruik / om de dag van de week in te stellen. Druk op Enter om te bevestigen. De klok is nu gelijk gezet!

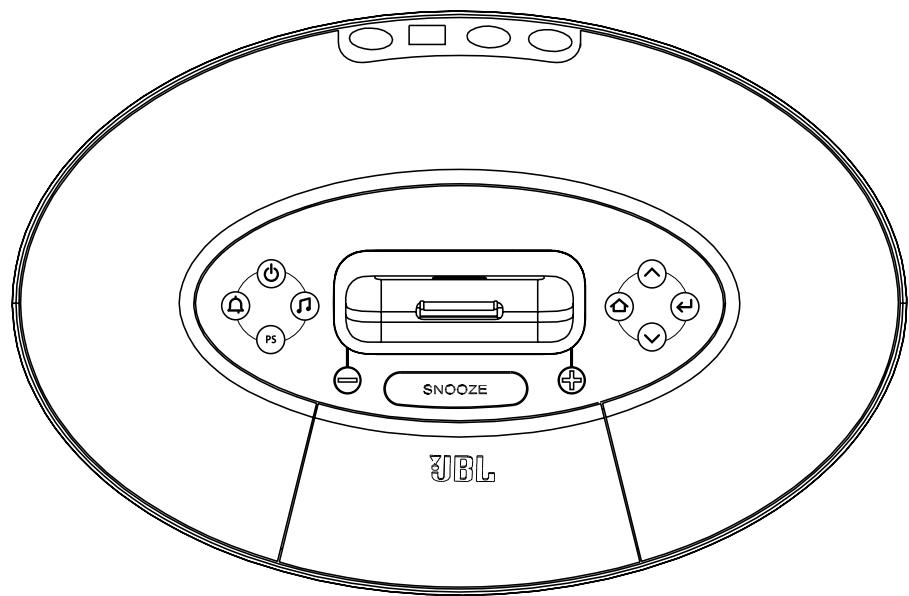

Opmerking: wanneer u tijdens het gelijkzetten van de klok gedurende twee seconden geen gegeven invoert, keert de display terug naar het Now Playing (nu actueel) menu. Druk op Enter, / of Menu/Up Level om naar de instelling terug te keren. Basisstation Besturing Navigatie Netspanning Vooruit Alarm Bron Voorkeurpositie

0024CSK - JBLOnTime200iD v12.indd 76 SLUIMER 04/09/08 16:27:37 Muziek Weergeven

1. Druk op Source (bron) om de gewenste bron te kiezen (iPod, MG, FM, AUX).

2. Druk op “+” om het volume te verhogen.

3. Druk op “-“ om het volume te verlagen.

Talen/Regio Druk op Menu/Up Level in een menu om naar het Hoofdmenu te gaan. Ga met / naar Region (regio) en druk op Enter. Ga met / naar Language (taal) en druk op Enter. Kies met / de gewenste taal en het type radio-ontvangst. Druk op Enter. Radio Afstemmen Netspanning Alarm

1. Wanneer MG of FM al is gekozen en speelt, druk dan op / om af te stemmen;

houd een van beide toetsen even vast en laat deze los om naar de volgende zender te gaan.

2. Druk op Source (bron) tot FM of MG is gekozen.

3. Stem af op de gewenste zender met / . Houd een van beide even vast en laat weer los om

naar de volgende zender te gaan. Instellen Voorkeurposities Nederlands

1. Tijdens het luisteren naar MG/FM radio drukt u op Preset en houd deze 2 seconden vast. Het

Radio Preset menu verschijnt.

2. Met / kiest u een positie om de zender op te slaan. Druk op Enter om te bevestigen. De

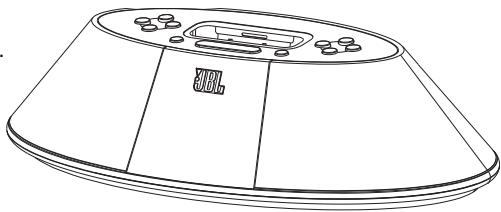

zender is nu opgeslagen. Enter Achteruit Voorkeurpositie Kiezen voor Beluisteren

1. Druk eenmaal op Preset in een willekeurig menu om een lijst van de voorkeurposities op te roepen.

2. Gebruik / om een voorkeurpositie te markeren. Druk op Enter om te bevestigen en de gekozen

positie wordt geactiveerd.

04/09/08 16:27:38 BEDIENINGSORGANEN (VERVOLG) Wekken Instelling† 1. Druk op Menu/Up Level in een menu om naar het Hoofdmenu te gaan (het kan nodig zijn meermaals in te drukken, afhankelijk van waar u zich in de menu’s bevindt).

2. Ga met / naar Alarm. Druk op Enter om verder te gaan; of druk op Alarm om direct naar het Wekker menu te gaan.

3. Ga met / naar een vrije wekkerpositie om in te stellen. Druk op Enter om te bevestigen. Het vakje voor de uren wordt gemarkeerd.

4. Gebruik / om de uren in te stellen. Druk op Enter om te bevestigen. Het kader voor de minuten licht nu op.

5. Gebruik / om de minuten in te stellen. Druk op Enter om te bevestigen. Het vakje AM/PM wordt nu gemarkeerd.

6. Gebruik / om AM/PM in te stellen. Druk op Enter om te bevestigen.

7. Gebruik / om de dag van de week in te stellen, Weekdays (weekdagen), Weekends (weekeinde), Everyday (dagelijks) of One-Time (eenmalig). Druk op Enter om te bevestigen.

8. Gebruik / om de bron voor de wekker te kiezen. Druk op Enter om te bevestigen. De wekfunctie is nu ingesteld.

Netspanning Opmerking: wanneer u tijdens het gelijkzetten van de klok gedurende twee seconden geen gegeven invoert, keert de display terug naar het Now Playing (nu actueel) menu. Druk op Enter, / of Menu/Up Level om naar de instelling terug te keren. Gebruik dezelfde procedure om een al ingestelde wekfunctie te wijzigen. Alarm In- en Uitschakelen Wekker

1. Druk op Menu/Up Level in een menu om naar het Hoofdmenu te gaan (het kan nodig zijn meermaals in te drukken,

afhankelijk van waar u zich in de menu’s bevindt).

2. Ga met / naar Alarm. Druk op Enter om verder te gaan; of druk op Alarm om direct naar het Wekker

menu te gaan. Menu/Up Level

3. Ga met / naar Alarm (wekker). Druk op Alarm om de wekker in- of uit te schakelen. Links verschijnt een

symbool wanneer het alarm is ingeschakeld en het gaat af op de ingestelde tijd. Bron Voorkeurpositie Vooruit Enter Achteruit Wekken met de iPod

Ga te werk als onder “In- en Uitschakelen Wekker” en kies “iPod” als bron. Op de iPod kiest u de muziek waarmee u zich wilt laten wekken en u drukt op Play (weergave). Stel het volume op de JBL On Time™ 200ID in. Zet uw iPod in de sluimerstand door Play/Pauze (oudere iPod’s kunnen afwijken). Het JBL On Time 200ID systeem kan nu met de netschakelaar (Power) in de sluimerfunctie worden gezet. Opmerking: wanneer u het laatste nummer op de iPod kiest, is het verstandig de iPod in de herhaalfunctie (repeat) te zetten zodat de iPod na het laatste door blijft spelen.

Druk op Menu/Up Level in een menu om naar het Hoofdmenu te gaan. Ga met / naar Display en druk op Enter. Ga met / naar Brightness (helderheid) of Contrast (contrast). Druk op Enter. Stel in met / . Opmerking: om de helderheid op automatisch (Auto) te zetten, drukt u op tot Auto wordt gemarkeerd. Sluimerfunctie Druk op Menu/Up Level in een menu om naar het Hoofdmenu te gaan. Ga met / naar Sleep (sluimer) en druk op Enter. Ga met / naar Minutes (minuten), stel de minuten in en druk op Enter. De sluimerfunctie start en wanneer de timer op nul komt wordt het apparaat uitgeschakeld. Nederlands

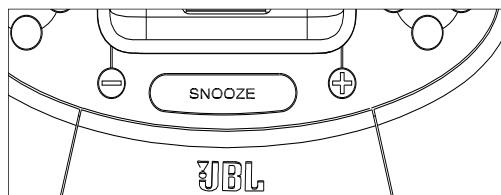

Herhaalfunctie wekker (Snooze)

1. Druk Snooze in en houd deze 3 seconden vast tot het Set Snooze Timer menu verschijnt.

2. Ga met / naar Minutes (minuten), stel de minuten in en druk op Enter.

3. De Snooze functie gebruikt deze waarde zodra de functie wordt geactiveerd.

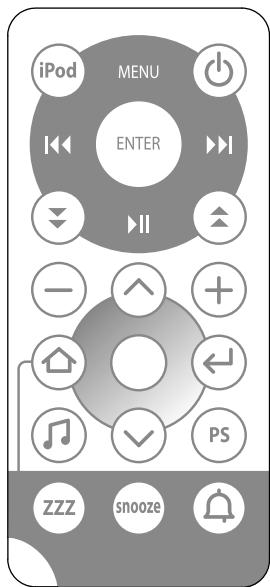

Toets Functie Schakel de netspanning in en uit. Deze toets is altijd actief. Slaat de actieve toets op. Eén keer indrukken roept het preset menu op vanuit elk ander menu. Herhaald indrukken om door de voorkeurposities (presets) te gaan. Indrukken en 2 seconden vasthouden bij het luisteren naar de radio om het Now Playing (nu actief) menu op te roepen en de huidige zender op te slaan. Volume omhoog. Het scherm laat nu het volume zien. Verhoogt het volume, schakelt de versterkers in als ze uitgeschakeld zijn. In de snooze functie (herhaald wekken) wordt deze functie opgeheven en worden de versterkers ingeschakeld. Schakelt na enige tijd automatisch terug naar het vorige menu. Volume omlaag. In de Snooze functie, geen actie. Niet in de Snooze functie en met ingeschakelde versterkers, laat het scherm het volume zien en het volume wordt lager. Schakelt na enige tijd automatisch terug naar het vorige menu. Schakelt de uitgeschakelde versterker niet in. Enter of bevestiging van een keuze. Bevestigt de keuze Bevestigt de keuze in elk menu van de JBL On Time™ 200ID. Wanneer het Now Playing (nu actief) menu in beeld staat, wordt teruggegaan naar het laatst gebruikte menu. Scroll Up/Tune Up (Scrollen/Afstemmen Omhoog). Verplaatst de markering in elk JBL On Time 200ID menu naar boven. Verhoogt de waarde bij het instellen van de klok (uren en minuten) en de Snooze Timer (repeteerwekker). In de radiofunctie wordt de afgestemde frequentie verhoogd. Vasthouden om te zoeken. Scroll Down/Tune Down (Scrollen/Afstemmen Omlaag). Verplaatst de markering in elk JBL On Time 200ID menu naar beneden. Verlaagt de waarde bij het instellen van de klok (uren en minuten) en de Snooze Timer (repeteerwekker). In de radiofunctie wordt de afgestemde frequentie verlaagd. Vasthouden om te zoeken. Menu of Up Level (menu, niveau omhoog). Staat het Now Playing (nu actief) menu in beeld, dan gaat u naar het hoofdmenu. Bent u in de instelmenu’s dan gaat het systeem één niveau of menu terug. Twee seconden vasthouden om naar het Now Playing menu terug te keren. Alarm direct. Gaat direct naar de wekkerinstelling van het menusysteem en deze toets is in elk menu actief. Wanneer het alarmsignaal afgaat, schakelt u het met deze toets uit. Bij het bekijken van de instellingen schakelt u hiermee ook een alarminstelling in of uit. Snooze en Snooze Timer direct. Activeert Snooze zodra de wekker afgaat. Indrukken en 2 seconden vasthouden om de Snooze Timer instelling op te roepen. Schakelt de JBL On Time 200ID naar de iPod. Stuurt een Scroll Down bevel naar de iPod navigatie. Werkt alleen op de iPod navigatie. Stuurt een Scroll Up bevel naar de iPod navigatie. Werkt alleen op de pos navigatie. Schakelt naar de volgende bron: MG

iPod AUX. Eénmaal indrukken voor het activeren van de sluimerfunctie die terugtelt van de eerder gemaakte instelling. Indrukken en 2 seconden vasthouden om het sluimermenu op te roepen. Is identiek aan bediening op het basisstation. Volgende nummer alleen bij iPod navigatie. Heeft geen invloed op de JBL On Time 200ID menu’s of functies. Voorgaande nummer alleen bij iPod navigatie. Heeft geen invloed op de JBL On Time 200ID menu’s of functies. Enter/Kies alleen in iPod navigatie. Heeft geen invloed op de JBL On Time 200ID menu’s of functies. Dezelfde functie als de centrale toets op de iPod. Menu/Up Level alleen in iPod navigatie. Heeft geen invloed op de JBL On Time 200ID menu’s of functies. Dezelfde functie als de centrale toets op de iPod. Play/Pauze/Mute (weergave/pauze/muting). Wanneer de iPod de actieve bron is, schakelt één keer indrukken tussen Weergave en Pauze. Bij MG, FM of AUX schakelt één keer indrukken het geluid via de JBL On Time 200ID uit.

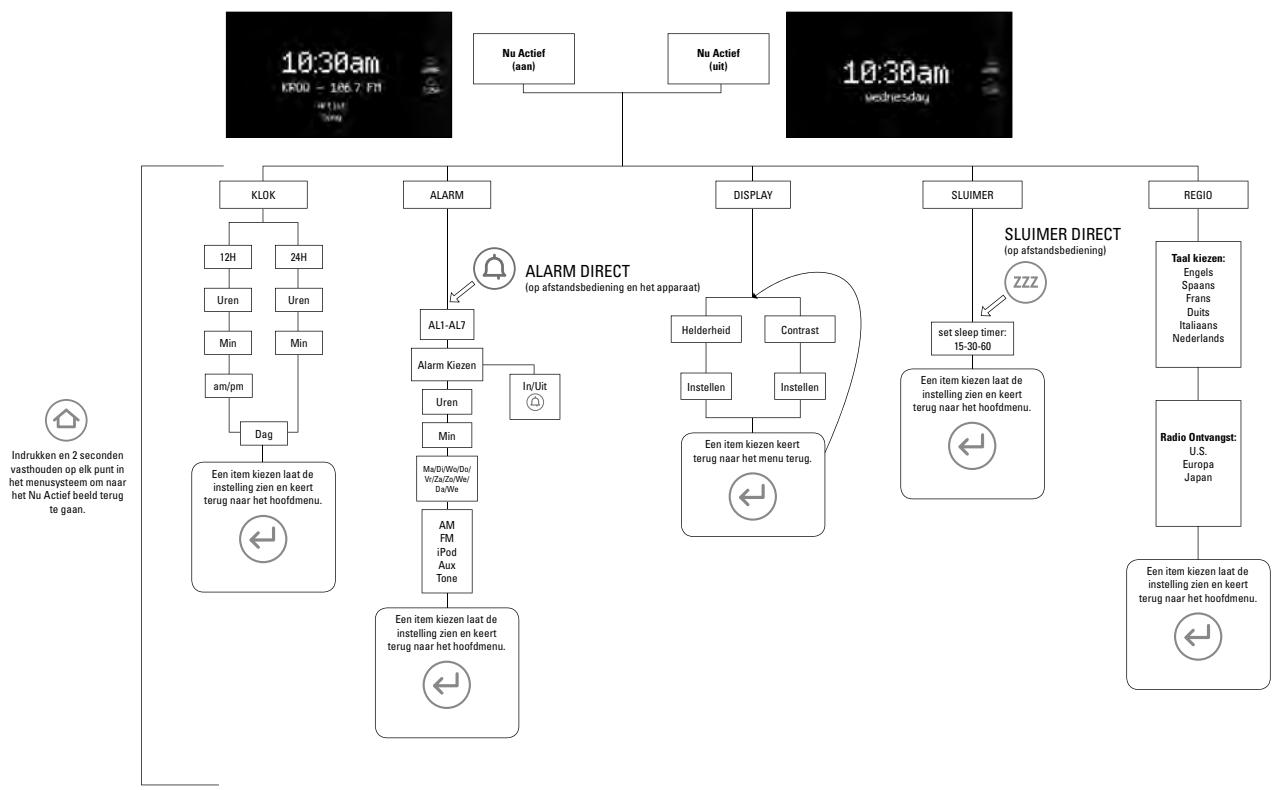

Nu Actief (aan) KLOK Nu Actief (uit) ALARM DISPLAY SLUIMER REGIO 12H (op afstandsbediening) 24H ALARM DIRECT (op afstandsbediening en het apparaat) Uren Uren Min Min AL1-AL7 Helderheid Contrast Instellen Instellen set sleep timer: 15-30-60 Nederlands SLUIMER DIRECT Taal kiezen: Engels Spaans Frans Duits Italiaans Nederlands Alarm Kiezen In/Uit am/pm Uren Indrukken en 2 seconden vasthouden op elk punt in het menusysteem om naar het Nu Actief beeld terug te gaan. Dag Min Een item kiezen laat de instelling zien en keert terug naar het hoofdmenu. Ma/Di/Wo/Do/ Vr/Za/Zo/We/ Da/We

iPod Aux Tone Een item kiezen keert terug naar het menu terug. Een item kiezen laat de instelling zien en keert terug naar het hoofdmenu. Radio Ontvangst: U.S. Europa Japan Een item kiezen laat de instelling zien en keert terug naar het hoofdmenu. Een item kiezen laat de instelling zien en keert terug naar het hoofdmenu.

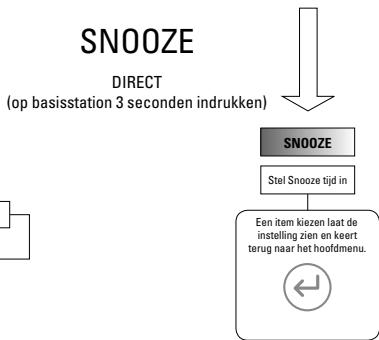

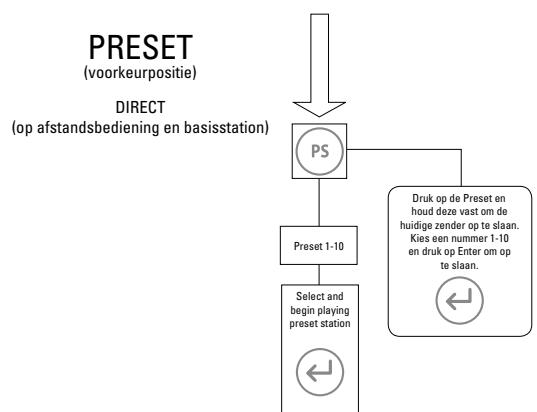

04/09/08 16:27:42 JBL ON TIME™ 200ID MENU STRUCTUUR (VERVOLG) PRESET SOURCE (voorkeurpositie) (bron) DIRECT (op afstandsbediening en basisstation) DIRECT SNOOZE DIRECT (op basisstation 3 seconden indrukken) SNOOZE Stel Snooze tijd in Preset 1-10 Druk op de Preset en houd deze vast om de huidige zender op te slaan. Kies een nummer 1-10 en druk op Enter om op te slaan.

iPod Aux Een item kiezen laat de instelling zien en keert terug naar het hoofdmenu. Select and begin playing preset station

0024CSK - JBLOnTime200iD v12.indd 82 04/09/08 16:27:44 TECHNISCHE GEGEVENS PROBLEMEN GELUIDSKWALITEIT Symptoom Mogelijke oorzaak Oplossing Opmerking Frequentiebereik: 70 Hz – 20 kHz Opgenomen Vermogen: 30 watt maximum JBL On Time™ 200ID luidsprekers: Phoenix SE 45 mm (1-3/4") en 2 x (breedband) per kanaal Vermogen: 2 x 6 watt Ingangsimpedantie: >5 kohm Signaal/Ruis-afstand: >80 dB Ingangsgevoeligheid: 350 mV RMS voor nominaal vermogen Lichtnetaansluiting (USA/Canada): 120 V – 60 Hz Lichtnetaansluiting (Europe/VK): 220 – 230 V 50/60 Hz Lichtnetaansluiting (Japan): 100 V – 50/60 Hz Lichtnetaansluiting (Australië): 240 V – 50/60 Hz UL/CUL/CE goedgekeurd Afmetingen: 284 x 146 x 70 mm (B x D x H): (11-3/16" x 5-3/4" x 2-3/4") Gewicht: 0,8 kg (1,8 lb) Batterij Afstandsbediening: CR 2025 Geen geluid uit de JBL On Time™ 200ID Geen netspanning Controleer of het stopcontact spanning voert. Controleer of alle schakelaars op aan staan en dat ook de luidsprekers zijn ingeschakeld. Werkt het beeldscherm? Zo niet, dan is er geen spanning op de JBL On Time 200ID. Probeer de aangegeven oplossingen. Verkeerde bron gekozen Controleer of de juiste bron is gekozen; kies FM radio als bron. Draai het volume op en controleer het systeem met een bekende bron, zoals de iPod. Verbind de AUX IN kabel met de hoofdtelefoonuitgang van de iPod. Slechte ontvangst Kies een andere positie van de JBL On Time 200ID tot de ontvangst verbetert. Interferentie Controleer de omgeving op mogelijke interferentie, rol overtollige kabel op. Slechts geluid uit één kanaal iPod of audiokabel niet correct aangesloten Controleer of de iPod of AUX IN kabel goed is aangesloten op de JBL On Time 200ID. Vervorming (statisch, kraken of ruis) Interferentie van een monitor, gsm of andere zender Schakel de monitor uit om te zien of de ruis verdwijnt. Leg de kabels van de JBL On Time 200ID verder van de monitor. JBL On Time 200ID overstuurd door een bron met versterker Controleer of het apparaat op een geschikte bron is aangesloten. Controleer of alle kabels correct op de aansluitingen zitten. Volume staat te hoog Controleer het volume van de bron; sommige bronnen geven vervorming wanneer het volume op maximum staat. Teveel bas en hoog Controleer EQ instelling op de iPod of bron Wij raden u aan de EQ van de bron uit te schakelen of op Recht. JBL On Time 200ID geeft een brommend geluid Ingangskabel niet correct aangesloten Controleer de ingangskabel. Luidsprekersysteem heeft last van radio interferentie of vangt een radiozender op Ingangskabel pikt interferentie op Rol de overtollige lengte van de kabel op en maak deze zo kort als mogelijk. VERWIJDERING: Werp dit product niet weg bij ongesorteerd huisvuil. Lever het in op de daarvoor aangewezen plaats voor verantwoorde verwerking. BELANGRIJK: gebruik uitsluitend UM4/AAA/LR03 batterijen – géén oplaadbare! Geen of zwak geluid van de MG/FM radio Nederlands

Blijft het MG antennesignaal zwak, probeer dan een externe MG-antenne. Gebruikt u een verlengkabel of een andere kabel, zorg dan dat het een 3,5 mm minijack stereo mannetje/ mannetje kabel is. Schaf een ferrietkraal aan en breng deze aan over de ingangskabel; verkrijgbaar bij uw plaatselijke elektronicawinkel.

Symptoom Mogelijke oorzaak Oplossing iPod wordt niet opgeladen. Verkeerde adapter gebruikt. Controleer of wel de juiste adapter is gebruikt voor uw specifieke iPod type. De iPod maakt niet goed contact met het basisstation. Controleer of de iPod wel correct in uw basisstation staat. Andere toebehoren hebben mogelijk een conflict met de USB het signaal. Make sure you do not have the JBL On Time 200ID unit connected to a USB hub; connect the unit directly into the computer’s USB port. De USB poort levert niet voldoende vermogen. Probeer de USB kabel op een andere poort op de achterzijde van de computer. De iPod wordt door de computer niet herkend wanneer deze op de JBL On Time™ 200ID wordt gezet of er is een fout in de data overdracht. Opmerking

Symptoom Mogelijke oorzaak Oplossing Klok loopt niet gelijk Niet volledig ingesteld. Volg vooral de klokinstellingen tot het einde. Een bevestigingsmenu verschijnt wanneer de instelling is voltooid. De JBL On Time 200ID onthoudt de geheugen instellingen niet wanneer er geen spanning is of wanneer het apparaat niet is aangesloten. Geen batterijen ingelegd. Vergeet niet drie AAA batterijen in te leggen in de onderzijde van de JBL On Time 200ID. Batterijen uitgeput. Wanneer er batterijen zijn ingezet, vergeet dan niet ze te vervangen wanneer ze uitgeput zijn. Opmerking
