NÁVOD K OBSLUZE BRM 4013 Grizzly

Benzínová sekacka na trávu CZ

Benzininé vejapjové LT

Tosaerba a benzina IT

Benzínová kosacka SK

Překlad originálního návodu k obsluze

CZ Překlad originálního návodu k obsluze 90

Ochranná zařízení....87

Technické údaje....88

Symboly a piktogramy ....88

Symboly na přístroji......88

Symboly v návodu....89

Bezpečnostní pokyny....89

Uvedení do provozu....92

Montáž rukojeti....92

Montáž kol....92

Montáž/Vyprázdnění sběrného koše....93

Plnění motorového oleje a kontrola hladiny oleje....93

Plnění benzínu 93

Obsluha 94

Spuštění a zastavení motoru .....94

Sekání....94

Pracovní pokyny....95

Všeobecné pracovní pokyny....95

Nastavení výšky sekání .....95

Čištění a údržba....95

Čištění a obecná údržba .....95

Výměna vzduchového filtru....96

Výměna/Nastavení zapalovací svíčky 96

Intervaly údržby....96

Výměna motorového oleje .....97

Broušení/Výměna nože....97

Nastavení karburátoru....98

Skladování....98

Všeobecné pokyny ke skladování.....98

Skladování během delších provozních přestávek......98

Odklízení a ochrana okolí....98

Náhradní díly/Příslušenství .....99

Záruka....99

Opravárenská služba .....99

Hledání chyb ....100

Překlad originálního prohlášení o shodě CE....169

Výkres sestavení ....174

Service-Center 175

Úvod

Blahopřejeme vám ke koupi vašeho nového přístroje. Rozhodli jste se pro vysoce kvalitní výrobek.

Tento přístroj byl odkoušen během výroby na kvalitu a podroben výstupní kontrole.

Návod k obsluze je součástí tohoto výrobku. Obsahuje důležité pokyny týkající se bezpečnosti, používání a likvidace. Před použitím výrobku se seznamte se všemi pokyny k obsluze a bezpečnosti. Výrobek používejte jen k popsaným účelům a v rámci uvedených oblastí použití.

Návod dobře uschovejte a při předávání výrobku třetímu předejte i všechny podklady.

Účel použití

Přístroj je určen pouze pro sekání trávníku a trávy o ploše v domácí oblasti.

Přístroj je určen pro použití v domácích dílnách. Nebyl koncipován pro průmyslové trvalé používání.

Jakékoliv jiné použití, které tento návod výslovně nepřipouští, může vést k poškození přístroje a může představovat vážné nebezpečí pro uživatele.

Přístroj je určen k použití dospělou osobou. Děti a osoby, které nejsou s tímto

návodem obeznámeny, přístroj nesmějí obsluhovat.

Obsluhující osoba nebo uživatel je odpovědný za nehody nebo škody na ostatních osobách nebo jejich majetku.

Výrobce neručí za škody, které byly způsobeny použitím v rozporu s daným určením nebo chybnou obsluhou.

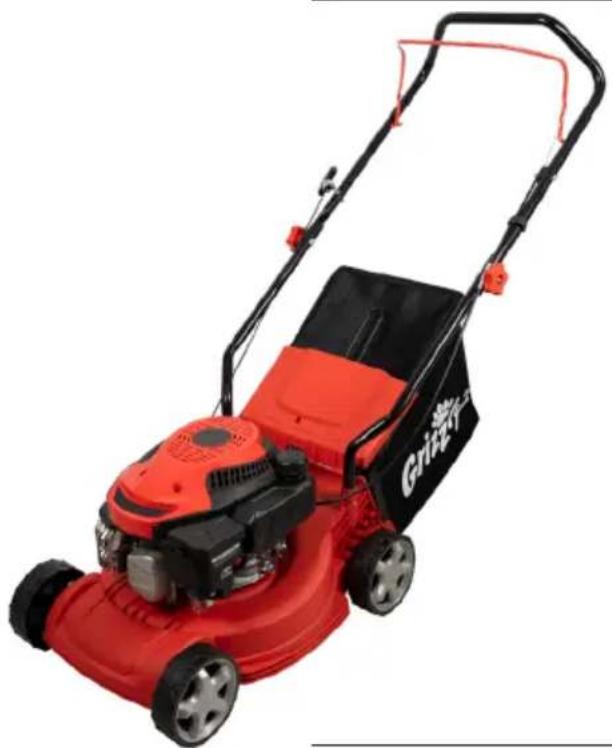

Obecný popis

Zobrazení nejdůležitějších funkčních dílů naleznete na stranách 2-4.

Objem dodávky

Vybalte nástroj a zkontrolujte, je-li kompletní:

• benzínová sekačka na trávu
• horní rukojeť
• dolní rukojet' (2x)
• montážní klíč/klíč na zapalovací svíčky
• sběrný koš na trávu
• kabelové svorky
• Stručný návod
• návod k obsluze

Přehled

1 rukojet'

2 bezpečnostní držadlo

3 kabelová svorka

4 montážní materiál pro držadlo

5 spodní držadlo

6 zachytávací koš na trávu

7 zadní protinárazový kryt

8 víko nádrže

9 pouzdro vzduchového filtru

10 vzduchový filtr (není viditelný)

11 benzínové čerpadlo (Primer)

12 kolo

13 kryt prístroje

14 nástrčka zapalovací svíčky

15 zapalovací svíčka
16 ochrana výfuku
17 víčko olejové nádrže s měrkou (není viditelné)
18 vedení startovacího lanka
19 rukojeť startéru se startovacím lankem

5a šroub s křížovou drážkou

4a vroubkovaná matice šroub

12a šroubové spojení kola ) ozdobný kryt kola

6a plastový výstupek soutyčí zachytávacího koše na trávu

20 zavěšení zachytávacího koše na trávu

8a plnicí hrdlo

Popis funkce

Přístroj je poháněn výkonným čtyřtaktovým motorem (Rato RAV125-s).

Přístroj je vybaven robustním plastovým pouzdrem, zachytávacím košem na trávu a sklopnou rukojetí.

Funkci ovládacích jednotek vytáhněte prosím z následujících popisů.

Ochranná zařízení

2 Bezpečnostní páka

Při povolení bezpečnostní páky se přístroj zastaví..

7 Ochrana výfuku

Zabraňuje tomu, aby ruce nebo hořlavé materiály přišly do kontaktu s horkým výfukem.

16 Ochrana proti odraženým předmětům

Chrání obsluhující osoby před odmrštěnými díly a před neúmyslným kontaktem s noži, pokud se seká bez sběrného koše na trávu

Technické údaje

Benzínová sekačka na trávu.. BRM 4013

Motor ......Rato RAV125-s

Zdvihový objem motoru .....127 cm ^3 (cc)

Výkon.... 1,9 kW (2,58 PS)

Počet otáček nože n _0 ......max. 2900 min ^-1

Utahovací moment nože..... max. 45 Nm

Objem benzínové nádrže .....0,8 l

Oktanové číslo....95-98

Objem olejové nádrže....300 ml

Zapalovací svíčka......TORCH F5RTC

Průměr střihu....Ø 400 mm

Výška řezu......3-stupňová, 25-65 mm

Objem sběrného koše na trávu .....40 l

Hmotnost....19 kg

Úroveň akustického výkonu (L _WA )

měřená......94,3 dB(A); K_WA^***=1,84 dB

zaručená ....96 dB(A)

Vibrace na rukojeti

(a_h) 4,99 m/s²; K = 1,5 ~m / s^2

Hodnoty hluku a vibrací byly zjištěny podle norem a ustanovení uvedených v prohlášení o shodě.

Uvedená emisní hodnota vibrací byla změřena podle normovaného zkušebního postupu a může být použita k porovnání elektrického přístroje s jinými přístroji.

Uvedená emisní hodnota vibrací může být také použita k úvodnímu odhadu vystavení emisím.

Výstraha: Emisní hodnota vibrací se může během skutečného používání elektrického přístroje odlišovat od uvedené hodnoty, v závislosti na způsobu, kterým je elektrický přístroj používán.

Dle možnosti se snažte udržet co nejnižší zatížení, způsobené vibracemi. Příklady opatření ke snížení zatížení, způsobeno vibracemi, je nošení rukavic při použití nástroje a omezení pracovní doby. Přitom se musí brát v úvahu všechny části pracovního cyklu (například doby, během kterých je elektrický nástroj vypnutý, a ty, ve kterých je sice zapnutý, ale běží bez zátěže).

Symboly a piktogramy

Symboly na přístroji

vání!

Přečtěte si návod k obsluze.

Nebezpečí poranění odmrštěnými částmi.

Zabraňte přístupu okolo stojících osob k přístroji.

Pozor – jedovaté výpary!

Přístroj neprovozujte v uzavřených prostorách.

Pozor – benzín je hořlavý!

Nekuřte a nepřibližujte se s tepelnými zdroji.

Nebezpečí poranění ostrými noži! Udržujte si přístroj v dostatečné vzdálenosti od rukou a nohou.

Před zahájením údržby vypněte motor a vytáhněte koncovku zapalovacího kabelu.

Přístroj nevystavujte dešti.

Pozor!

Doběh nože sekačky na trávu.

Pozor – horké plochy!

Nebezpečí popálení.

zor - nebezpečí poranění!

Nasad'te si prostředky pro ochranu zraku a sluchu.

Ponecháte-li zařízení bez dozoru, vypněte motor.

y nesečte, nacházejí-li se v blízkosti osoby, zejména děti, nebo zvířata.

Údaj hladiny akustického tlaku L _WA v dB

Nebezpečí! Udržujte si přístroj v dostatečné vzdálenosti od rukou a nohou.

Motorový olej se za tepla roz- táhne! Při výměně motorového oleje dbejte na maximální značku na měrce oleje.

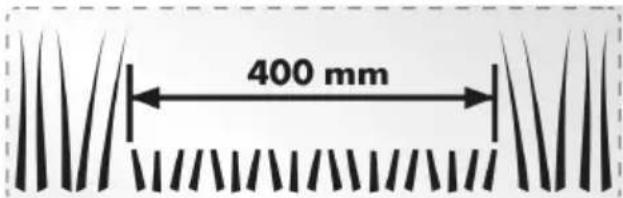

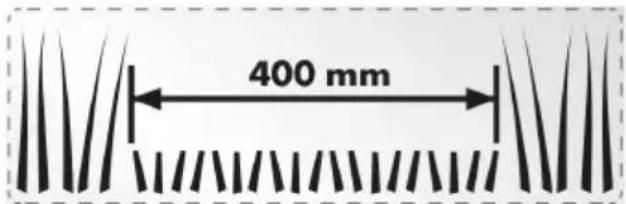

400 mm

Průměr střihu

Piktogramy na benzinovém čerpadlu:

Benzinové čerpadlo (Primer) před startem 3x zatlačit.

Symboly na rukojeti:

Zastavení přístroje: povolit bezpečnostní páku

Symboly v návodu

Výstražné značky s údaji pro za-bránění škodám na zdraví anebo věcným škodám.

Příkazové značky (namísto výkřičníku je vysvětlován příkaz) s údaji pro prevenci škod.

Informační značky s informacemi pro lepší zacházení s nástrojem.

Bezpečnostní pokyny

Tato část pojednává o základních bezpečnostních předpisech při práci s benzínovou sekačkou.

VAROVÁNÍ! Přečtěte si všechna bezpečnostní upozornění a instrukce. Opomenutí při dodržování bezpečnostních upozornění a instrukcí může způsobit úder elektrickým proudem, požár a/nebo těžká zranění.

Pokyny:

- Přečtěte si pečlivě návod k obsluze. Seznamte se s možnostmi nastavení a správným používáním zařízení.

- V případě nejistot při používání přístroje a o zakázaném ovládání se nechte zaškolit.

- Bud'te pozorní, dbejte na to, co děláte, a při práci se řid'te zdravým rozumem. Přístroj nepoužívejte, pokud jste unaveni nebo nemocní nebo pod vlivem drog, alkoholu nebo léků. Okamžik nepozornosti při použití přístroje může vést k vážným zraněním.

- Tento přístroj není určen pro použití osobami se sníženými fyzickými, smyslovými nebo duševními schopnostmi,

CZ

nebo s nedostatkem zkušeností a/ nebo znalostí; ledaže jsou pod do- hledem osoby zodpovědné za jejich bezpečnost, nebo budou ní poučení o tom, jak používat zařízení.

• Děti musí být pod dohledem, aby se zajistilo, že si nebudou hrát s přístrojem.
• Nikdy nedovolte, aby děti nebo jiné osoby, které se neobeznámily s návodem k obsluze, přístroj používaly. Místními ustanoveními může být stanoven minimální věk uživatele.
• Nikdy nekoste, když se v blízkosti nachází osoby, zejména děti, nebo zvířata. Při rozptýlení můžete ztratit kontrolu nad přístrojem.
• Myslete na to, že uživatel je zodpovědný za nehody a úrazy s účastí dalších lidí a jejich majetku.
• Dodržujte ochranu proti hluku a místní předpisy.

Přípravná opatření:

• Při kosení je nutné vždy nosit neklouzavou obuv a dlouhé kalhoty. Nikdy nesekejte naboso nebo v lehkých sandálech. Volnější oblečení, šperky nebo dlouhé vlasy mohou být zachyceny pohyblivými díly. Nošení vhodného oblečení snižuje riziko zranění.
• Zkontrolujte oblast, na které se přístroj použije a odstraňte všechny předměty (např. kameny, tyče, dráty, hračky), které by mohly být zachyceny a od-hoďte je.

• Varování: Benzín je vysoce vznětlivý. Oheň nebo exploze mohou vést k těžkým popáleninám:

• uchovávejte benzín pouze v nádobách k tomu určených;

• benzín nalévejte pouze venku a během nalévání nekuřte;

• před spuštěním motoru je třeba benzín doplnit. Během chodu motoru nebo je-li přístroj horký, není dovoleno otevírat uzávěr nádrže ani doplňovat benzín.

• jestliže benzín přetekl, není dovoleno podnikat žádný pokus o spuštění motoru. Namísto toho je třeba přístroj odstranit z plochu znečištěné benzínem. Je třeba se vyvarovat jakémukoliv pokusu o spuštění motoru, dokud se benzínové výpary neodpaří;

• z bezpečnostních důvodů je nutno v případě poškození vyměnit uzávěry benzínové nádrže a jiné uzávěry nádrží.

• Poškozené tlumiče hluku vyměňte.

• Před použitím je nutno vždy vizuálně zkontrolovat, jestli nejsou řezací nástroje, upevňovací čepy a celá řezací jednotka opotřebovány nebo poškozeny. Pro zamezení nevyváženosti je dovoleno opotřebované nebo poškozené nástroje a čepy vyměňovat pouze v celé sadě.
• Bud'te opatrní u přístrojů s více řezacími nástroji, protože pohyb nože může vést k rotaci ostatních nožů.
• Používejte pouze náhradní díly a příslušenství, které jsou dodány a doporučeny výrobcem. Použití cizích dílů může vést k poranění a je důvodem okamžité ztráty nároku na záruku.

Manipulace:

• Nenechávejte spalovací motor běžet v uzavřených prostorách, ve kterých se může nashromáždit nebezpečný oxid uhelnatý.

• Sekejte trávu pouze za denního světla při dobrém umělém osvětlení. Neosvětlená pracovní oblast může způsobit nehody.

• Vyhněte se pokud možno použití přístroje v případě, jestliže je tráva mokrá.

• Dbejte vždy na bezpečnou stabilitu, zejména na svazích, skládkách, příko-pech nebo nábřežích. To Vám umožní lépe kontrolovat přístroj v neočekáva-ných situacích.

• Vždy pracujte šikmo ke svahu, nikdy směrem do svazu nebo ze svahu.

• Bud'te obzvláště opatrní, jestliže měníte na svahu směr jízdy.

• Nesekejte trávu na příliš strmých svazích (max. 10°).

• Ved'te přístroj pouze rychlostí chůze.

• Bud'te zvláště opatrní, jestliže prístroj otáčíte nebo jej prítahujete k sobě.
• Řezací nástroj zastavte, v případě že je nutno přístroj naklonit, že je transportován přes jiné plochy, než je tráva, a jestliže přístroj dopravujete od sekané plochy nebo směrem k ní.
• Nikdy přístroj nepoužívejte, jestliže jsou poškozena ochranná zařízení nebo ochranné mřížky nebo bez na-montovaných ochranných zařízení, například ochrana proti odraženým předmětům a/nebo sběrný koš na trávu. Tím je zajištěno, že zůstane za-chována bezpečnost přístroje.
• Neměňte nastavení regulátoru motoru, ani jej nepřetáčejte. Mohli byste přístroj poškodit.
• Než spustíte motor, odpojte všechny řezací nástroje a pohony.
• Spouštěcí spínač startujte nebo aktivujte opatrně, podle pokynů výrobce. Dbejte na dostatečnou vzdálenost řezacího nástroje od nohou. Hrozí nebezpečí poranění.
• Při startování nebo spouštění motoru nesmí být přístroj nakloněn, ledaže by byl přístroj při procesu nadzvednut. V

takovém případě nakloňte přístroj pouze do té míry, jak je to bezpodmínečně nutné a zvedněte pouze stranu odvrácenou od uživatele.

• Motor nespouštějte, jestliže stojíte před vyhazovacím kanálem.
• Motor spouštějte podle pokynů a jen tehdy, jestliže jsou vaše nohy v bezpečné vzdálenosti od řezacích nástrojů.
• Nikdy nedávejte ruce nebo nohy k otáčejícím se dílům nebo pod ně. Bud'te vždy v dostatečné vzdálenosti od vy-hazovacího otvoru. I drobná nepozornost při používání přístroje může vést k těžkým poraněním.
• Nikdy prístroj nezvedejte nebo nepřenášejte, jestliže je motor v chodu.
• Vypněte motor, vytáhněte koncovku zapalovacího kabelu a ujistěte se, že jsou všechny pohyblivé díly zastaveny:
• než uvolníte blokace nebo odstraníte ucpání ve vyhazovacím kanálu;
• než přístroj budete kontrolovat, čistit nebo na něm pracovat;
• jestliže bylo nalezeno cizí těleso. Než přístroj znovu spustíte a budete s přístrojem pracovat, zkontrolujte, jestli není přístroj poškozen a provedte potřebné opravy;
• jestliže přístroj začne nezvykle silně vibrovat, je nutná okamžitá kontrola.
• jestliže od přístroje odcházíte;

• než doplníte palivo;

• Při doběhu motoru je nutno zavřít škr-ticí klapku.

• Přístroj nikdy nenechávejte na pracovišti bez dozoru.
• Nepracujte s poškozeným, neúplným přístrojem nebo přístrojem přestavěným bez souhlasu výrobce.

Používání strojů pro jiné účely, než je určeno, může vést k nebezpečným situacím.

CZ

- Při nebezpečí úderu bleskem s přístrojem nepracujte. Nebezpečí úrazu elektrickým proudem.

Údržba a skladování:

• Zajistěte, aby byly všechny matice, čepy a šrouby pevně utaženy a aby se přístroj nacházel v bezpečném pracovním stavu. Hodně nehod bývá způsobeno špatně udržovanými přístroji.
• Nikdy neuchovávejte přístroj s benzínem v nádrži uvnitř budovy, ve které mohou možné benzínové výpary přijít do styku s otevřeným ohněm nebo jiskrami.
• Než přístroj odstavíte v uzavřených prostorách, nechejte motor vychladnout. Hrozí nebezpečí požáru.
• Pro zabránění nebezpečí požáru udržujte motor, výfuk a oblast kolem palivové nádrže bez trávy, listů nebo vytékajícího tuku (oleje).
• Pravidelně kontrolujte sběrný koš, jestli není opotřebený nebo neztrácí funkčnost.
• Z bezpečnostních důvodů vyměňujte opotřebované nebo poškozené díly. Poškozené tlumiče hluku vyměňte.
• Jestliže je nutno vyprázdnit palivovou nádrž, mělo by k tomu dojít venku.
• Zacházejte s přístrojem opatrně. Nože udržujte ostré a čisté, aby mohly lépe a bezpečněji pracovat. Dodržujte předpisy pro údržbu.
• Nepokoušejte se přístroj sami opravit, pokud k tomu nemáte patřičné školení. Veškeré práce, které nejsou uvedeny v tomto návodě, mohou provádět pouze námi autorizovaná zákaznická střediska.
• Přístroj skladujte na suchém místě a mimo dosah dětí. Stroj je nebezpečný, jestliže jej používají nezkušené osoby.

Uvedení do provozu

Pozor! Rotující nůž. Práce na přístroji provádějte pouze při vypnutém motoru a zastaveném noži.

Než přístroj můžete spustit, musíte

• montáž rukojeti,
• doplnit motorový olej
• doplnit benzín
• evtl. namontovat koš na zachycení trávy.
• příp. nastavit výšku sekání

Montáž rukojeti

Montáž spodních držadel:

1. Nasadte spodní držadla (5) do držáku krytu sekačky na trávu
2. Upevněte spodní držadlo (5) pomocí přiložených šroubů (5a).

Montáž obloukové rukojeti:

1. Upevněte obloukovou rukojeť (1) pomocí přiložených šroubů a vroubkovaných matic (4a) na spodních držadlech (5).
2. Zaklapněte držák kabelu (3) na spodním držadle (5) a upevněte tím kabel.

Montáž kol

1. Prostrčte šroubová spojení kola (12a) středním otvorem kol (12).
2. Našroubujte pevně kola (12) do požadované polohy. Všechna kola musí být nastavena ve stejné výšce. Možné jsou 3 pozice.

Montáž/Vyprázdnění sběrného koše

Pozor: Přístroj neprovozujte bez připevněného sběrného koše nebo bez ochrany proti odraženým předmětům. Nebezpečí poranění!

Složení zachytávacího koše na trávu:

1. Zatlačte plastové výstupky (6a) přes soutyčí zachytávacího koše na trávu (6b).

Montáž zachytávacího koše na trávu na přístroj:

1. Nadzvedněte ochranu proti odraženým předmětům (7).
2. Zavěste zachytávací koš na trávu (6) do k tomu určeného zavěšení (20) na zadní straně přístroje.
3. Odložte protinárazový kryt (7), tento udržuje zachytávací koš na trávu v pozici.

Sejmutí/vyprázdnění zachytá- vacího koše na trávu:

1. Nadzdvihněte protinárazový kryt (7) a sejměte zachytávací koš na trávu (6).
2. Vyprázdněte zachytávací koš na trávu (6) (viz kapitola „Likvidace/ochrana životního prostředí“) a opět jej namontujte.

Plnění motorového oleje a kon- trola hladiny oleje

Postavte přístroj na rovný podklad.

1. Odšroubujte víčko olejové nádrže s měrkou (19) a nalejte olej do nádrže. Nádrž na olej pojme 0,3 l oleje. Použí-

vejte značkový olej (např. SAE 10W-40).

1. Pro kontrolu hladiny oleje otřete měrku čistým hadříkem a opět ji zasuňte do nádrže až na doraz.
2. Po vytažení měrky na ní zjistěte výšku hladiny oleje. Výška hladiny oleje se musí nacházet v označeném poli mezi značkou minima a maxima.
3. Případně rozlity olej setřete a víč- 1 ko olejové nádrže (19) opět zavřete.

Výšku hladiny oleje zkontrolujte před každým sekáním a při do-sažení dolního bodu značení olej doplňte.

Plnění benzínu

Varování! Benzín je vznětlivý a zdraví škodlivý:

• benzín uchovávejte v nádobách pro něj určených;
• palivo doplňujte pouze venku a nikdy, jestliže je motor v chodu, nebo je stroj horký;
• uzávěr palivové nádrže otvírejte po- malu, aby se mohl redukovat přetlak;
• při plnění paliva nekuřte;
• zabraňte kontaktu s pokožkou a vdechnutí výparů;
• rozlity benzín odstraňte.
• udržujte benzín v dostatečné vzdálenosti od jisker, otevřeného ohně a jiných zápalných zdrojů.
• Zlikvidujte zbytky benzínu ekologicky nezávadně (viz „Likvidace/ochrana životního prostředí“).

- Nepoužívejte směs benzínu s olejem.

CZ

- Používejte bezolovnatý benzín Normal nebo Super.

v případě použití bio-paliva se nesmí přimísit více než 10% ethanolu..

- Používejte pouze čistý a čers benzín.

- Benzín neskladujte déle než jeden měsíc, protože se jeho kvalita zhoršuje.

nikoliv ve vysoké trávě. Ujistěte se, že se řezací nástroj nedotýká žádných předmětů ani země.

Pro Vaši bezpečnost: Při spuštění přístroje se postavte za něj.

Pravidelně kontrolujte hladinu benzínu a oleje (viz „Uvedení do provozu“) a včas ji doplňte.

H

1. Odšroubujte uzávěr palivové nádrže (8) a nalejte benzín až po spodní okraj plnicího hrdla. (8a). Nádrž nenaplňujte celou, aby měl benzín místo pro rozpínání.

2. Kolem uzávěru setřete zbytky benzínu a uzávěr palivové nádrže opět zavřete. (8)

Studený start:

1. Zatlačte 3 x benzinové čerpadlo (11) (Primer).
2. Přitáhněte bezpečnostní páku (2) směrem k rukojeti a podržte ji.
3. Zatáhněte za rukojeť startéru (19).
4. Když motor nastartuje, nechte startovací rukojeť pomalu sklouznout zpět do vedení startovacího lanka (18)

Obsluha

Určitému zatížení hlukem. způsobeným tímto přístrojem, se nelze vyhnout. Odložte hlučné práce na povolenou a k tomu určenou dobu. Dodržujte příp. doby klidu a omez-te dobu trvání práce na minimum. Pro vaši osobní ochranu a ochranu osob, nacházejících se v blízkosti, je nutné nosit vhodnou ochranu sluchu.

V případě teplého startu není po-třebné stisknutí primeru (11).

Pokud se primer stiskne příliš často, vnikne do karburátoru příliš velké množství benzínu a motor lze těžce nastartovat.

I

Spuštění a zastavení motoru

Varování! Benzín je vznětlivý. ištějte motor ve vzdálenosti minimálně 3 m od místa plnění. Hrozí nebezpečí požáru.

Zastavení motoru:

- Pust'te bezpečnostní držadlo (2). Motor se vypne a nůž se zabrzdí

Zařízení pro zastavení nožů:

- Pravidelně kontrolujte zařízení pro za- stavení nožů: Pust'te bezpečnostní držadlo (2). Mo- tor se vypne a nůž se zabrzdí. Nůž se musí zastavit do 7 sekund.

Přístroj spouštějte na pevném, rovném podkladě, pokud možno

Sekání

pečnostní držadlo (2) při sečení pevně oběma rukama.

Pracovní pokyny

Všeobecné pracovní pokyny

• Sekejte pokud možno suchý trávník, abyste šetřili drny.
• Hloubku řezu nastavte tak, aby nebyl přístroj přetěžován.
• Ved'te přístroj rychlostí chůze pokud možno v rovných dráhách. Pro sekání bez mezer by se dráhy měly vždy o několik centimetrů překrývat.
• Neposunujte se směrem dozadu.
• Na svazích pracujte vždy šikmo ke svahu.
• Pokud by přišly nože do kontaktu s cizími tělesy, motor okamžitě vypněte. Počkejte, až se nůž zastaví, a zkontrolujte, zda není přístroj poškozen. V práci pokračujte pouze tehdy, jestliže není přístroj poškozen.
• V pracovních přestávkách a při transportu přístroj vypněte a počkejte, až se nůž zastaví.
• Po každém použití přístroj vyčistěte, jak je popsáno v kapitole „Čištění a údržba“.

Nastavení výšky sekání

Přístroj má 6 poloh pro nastavení výšky sekání (25-65 mm):

1. Odšroubujte kola (12).
2. Našroubujte pevně kola (12) opět do požadované polohy. Všechna kola musí být nastavena ve stejné výšce.

Správná výška sekání u okrasného trávníku činí přibližně 30 - 45 mm, v případě užitkového trávníku přibližně 40 - 65 mm. Pro první sekání v sezóně by měla být zvolena vysoká výška sekání.

Čištění a údržba

Zajistěte provádění oprav a údržby, které nejsou popsány v tomto návodě, specializovanou opravnou. Používejte pouze originální náhradní díly Grizzly. Hrozí nebezpečí úrazu!

Údržbu a čištění provádějte zásadně při vypnutém motoru a vytažené koncovce zapalo-vacího kabelu. Hrozí nebezpečí poranění!

Před prováděním veškeré údrž-by a čištění nechejte přístroj vychladnout. Části motoru jsou horké. Hrozí nebezpečí popálení!

Při manipulaci s nožem noste ru- kavice.

Čištění a obecná údržba

Pro čištění a údržbu na spodní straně přístroje nakloňte přístroj pouze dozadu, aby zapalovací svíčka směřovala nahoru.

Při těchto činnostech spolupracujte s další osobou, aby tak nedošlo k překlopení zařízení dozadu.

Přístroj nenaklánějte na stranu nebo dopředu. Provozní kapaliny mohou vytéci, a tak může dojít k poškození motoru.

- Udržujte přístroj stále v čistotě. K čištění použijte kartáček nebo hadřík, ale žádné agresivní čisticí prostředky nebo rozpouštědla.

CZ

K čištění motoru nepoužívejte vodu, mohla by znečistit palivové zařízení.

• Po sekání odstraňte kusem dřívka nebo plastu přichycené zbytky rostlin. Vyčistěte zejména větrací otvory ( ), vyhazovací otvor a nožovou oblast (viz také „Čištění nožů“). Nepoužívejte tvrdé ani špičaté předměty, mohly by přístroj poškodit.
• Občas naolejujte kola.
• Před každým použitím zkontrolujte, zda sekačka nevykazuje viditelné nedostatky, jako uvolněné, opotřebované nebo poškozené díly. Zkontrolujte dotážení všech matic, čepů a šroubů.
• Zkontrolujte, zda kryty a ochranná zařízení (2, 5, 16) nejsou poškozena a jsou správně usazena. V případě potřeby je vyměňte.

Výměna vzduchového filtru

Přístroj nikdy nepoužívejte bez vzduchového filtru. Jinak se do motoru může dostat prach a nečistoty, což vede k poškození stroje.

1. Vytáhněte konektor zapalovací svíčky (14) viz „Údržba zapalovací svíčky“.
2. Otevřete skřín vzduchového filtru (9) a vyjměte vzduchový filtr (10).
3. Vzduchový filtr (10) vyčistěte v mýdlovém roztoku a nechte jej uschnout. Do vzduchového filtru vetřete několik kapek čerstvého motorového oleje.
4. Vadný vzduchový filtr nahrad'te novým vzduchovým filtrem (viz „Náhradní díly / příslušenství“).
5. Při montáži vložte vzduchový filtr (10) do skříně vzduchového filtru (9) a skřín opět zavřete.

Výměna/Nastavení zapa- lovací svíčky

Opotřebované zapalovací svíčky nebo příliš velký interval zapalování vede ke snížení výkonu motoru.

1. Současným táhnutím a otáčením sejměte koncovku (14) ze zapalovací svíčky.
2. Vyšroubujte zapalovací svíčku proti směru hodinových ručiček. (15)
3. Pomocí mezerníku (k dostání ve specializovaných prodejnách) zkontrolujte vzdálenost elektrod. Vzdálenost elektrod musí činit 0,5-0,6 mm.
4. Vzdálenost elektrod popřípadě na- stavte tak, že budete opatrně přihýbat zapalovací třmínek zapalovací svíčky.
5. Vyčistěte zapalovací svíčku drátěným kartáčem.
6. Vložte vyčištěnou a nastavenou zapalovací svíčku nebo vyměňte poškozenou zapalovací svíčku za novou (doporučený utahovací moment 20 Nm) (viz „Náhradní díly“).

Intervaly údržby

Pravidelně provádějte údržbu uvedené v tabulce „Intervaly údržby“. Pravidelnou údržbou se prodlužuje životnost přístroje. Navíc dosáhnete optimálního výkonu sekání a zabráníte úrazům.

Práce údržby(viz „Čištění a údržba“)	Před Po		Po prv-ních 5hodi-nách	Po 8hodi-nách	Po 50hodi-nách	Ročně
	prací/práci
Zkontrolujte a utáhněte šrou-by, matice a čepy	√
Zkontrolujte hladinu motoro-vého oleje/hladinu benzínu av případě potřeby motorovýolej/benzín doplňte	√			√
Vyčistěte ovládací prvky/ob-last kolem tlumiče hluku		√		√
Vyměňte motorový olej			√ √	√
Vyměňte vzduchový filtra						√
Vyčistěte/nastavte/vyměňtezapalovací svíčku				√		√
Čištění/ Broušení/Výměna nože		√				√
Vyčistěte systém chlazenívzduchu ^a						√

^a v případě vysokého výskytu prachu nebo silného znečištění provádějte čištění častěji

Výměna motorového oleje

Výměnu motorového oleje provedte pouze při prázdné benzínové nádrži a teplém motoru.

- První výměnu motorového oleje provedte přibližně po 5 provozních hodinách, potom každých 50 provozních hodin nebo každý rok.

- Starý olej ekologicky zlikvidujte (viz „Likvidace/Ochrana životního prostředí“).

1. Zdjąć wtyk przewodu zapłonowego (14) (viz „Výměna/Nastavení zapalovací svíčky“).
2. Otevřete krytku olejové nádrže (8) a vyčerpejte motorový olej pomocí olejového čerpadla.
3. Doplňte motorový olej (viz „Uvedení do provozu“).

Broušení/Výměna nože

Nechte nůž vmontovat a vymonto- vat pouze v odborném servisu.

Při manipulaci s nožem noste rukavice.

CZ

• Vytáhněte konektor zapalovací svíčky (14) a zkontrolujte opotřebení a poškození nože.
• Tupý nůž nechejte vždy dobrousit ve specializované dílně, která by mohla provést zkoušku nevyváženosti.
• Poškozený nůž nebo nevyvážený nechejte vždy vyměnit ve specializované dílně. Neodborná montáž může vést k těžkým poraněním.

Nesprávná montáž může způsobit vážné zranění.

Nastavení karburátoru

Karburátor byl v dílně přednastaven na optimální výkon. Jestliže je zapotřebí provést dodatečná nastavení, nechejte nastavení provést specializovanou dílnou.

Skladování

Všeobecné pokyny ke skladování

Přístroj neskladujte s plným sběrným košem. Při horkém počasí začne tráva pod vlivem tepla kvasit. Hrozí nebezpečí požáru.

• Před skladováním přístroj vyčistěte a provedte jeho údržbu.
• Než přístroj odstavíte do uzavřených prostor, nechejte motor vychladnout.
• Pro uskladnění paliva používejte vhodné a přípustné nádoby.
• Přístroj skladujte na suchém místě chráněném před prachem a mimo do-sah dětí.
• Přístroj neobalujte do nylonových sáčků, protože se může vytvořit vlhkost a plíseň.

Skladování během delších provozních přestávek

Nedodržování pokynů ke skladování může vést z důvodu zbytků paliva v karburátoru k problémům se spuštěním nebo k permanentním škodám.

• Benzínovou nádrž vyprazdňujte na dobře větraném místě.
• Vyprázdnění karburátoru: spust'te k tomuto účelu motor a nechejte jej běžet, dokud se motor nezastaví. Nechejte motor vychladnout.

• Proved'te výměnu oleje (viz „Výměna motorového oleje“).
  • Proved'te konzervaci motoru:

• Vyšroubujte zapalovací svíčku (15) (viz kapitola „Čištění a údržba – výměna / nastavení zapalovací svíčky“);

• do prostoru motory nalijte otvorem zapalovací svíčky polévkovou Ižíci motorového oleje;
• pro rozvedení oleje uvnitř motoru pomalu několikrát zatáhněte za nahazovací lano (19) bezpečnostní páka (2) musí být přitažena;
• opět přišroubujte zapalovací svíčku (15).

- Starý olej a zbytky benzínu ekologicky zlikvidujte (viz „Likvidace/Ochrana životního prostředí“).

Benzínovou nádrž není nutno vyprazdňovat, jestliže k benzínu přidáte aditivum (viz „Náhradní díly“).

Odklízení a ochrana okolí

- Zajistěte ekologickou recyklaci přístroje, příslušenství a obalu.

• Pečlivě vyprázdněte nádrž na benzín a olej a přístroj odevzdejte ve sběrném dvoře. Použité plastové a kovové díly je možno rozčlenit podle druhu a odevzdat ve sběrném dvoře.
• Starý olej a zbytky benzínu nevylívejte do kanalizace nebo do odpadu, nýbrž je odevzdejte ve sběrném středisku.

• Informujte se u svého prodejce se- kačky Grizzly.

• Likvidaci vašich zaslaných poškozených přístrojů provádíme bezplatně.

• Posekanou trávu nevyhazujte do popelnice, ale uložte ji na kompost nebo ji rozdělte jako mulčovací vrstvu pod keře a stromy.

Náhradní díly/ Příslušenství

Náhradní díly a příslušenství obdržíte na stránkách www.grizzly-service.eu

V případě jakýchkoliv dalších dotazů se obrat'te na servisní středisko / „Service-Center“ (viz „Service-Center“).

Záruka

• Záruční doba na tento přístroj je 2 roky od data zakoupení a platí pouze pro prvního kupujícího. Tento přístroj není vhodný pro komerční využití. Při řeme-slném použití záruka zaniká.

• Ze záruky jsou vyloučeny:

• škody, vzniklé přirozeným opotřebením, přetížením nebo neodborným používáním v rozporu s určením.

• přístroje, používané pro komerční využití.

• poškození, způsobené nedodržením návodu k obsluze nebo nedodržením intervalů čištění.

• přístroje, u nichž již byly provedeny technické zásahy.

• Ze záruky jsou rovněž vyloučena jakákoli poškození motoru, způsobená nesprávným palivem nebo nespráným poměrem mísitelnosti a veškerá poškození stroje, způsobené nedostatečným mazáním.

• Následující díly podléhají normálnímu opotřebení, a proto se na ně nevztahuje záruka: řezací zařízení, zapalovací svíčky, palivový filtr, startovací lanko.

Opravárenská služba

• V případě oprávněné reklamace prosíme o telefonický kontakt s naším servisním střediskem. Tam obdržíte další informace o zpracování reklamace. Neposílejte prosím do našich servisních dílen žádné přístroje bez předchozího telefonického dohovoru, protože jinak Vám mohou být účtovány poplatky za odmítnutí přijetí.
• Pozor: V žádném případě nezasílejte vadné přístroje s plnou palivovou nádrží a plnou nádržkou na olej. Bezpodmínečně vyprázdněte nádrže. Případné hmotné škody (vytéká olej/benzín, když se zařízení položí na bok nebo obrátí!) resp. poškození v důsledku požáru během přepravy, nese sám odesílatel.
• Opravou nebo výměnou přístroje se neprodlouží záruční doba a ani touto zárukou nezačne plynout nová záruční doba na přístroj ani na žádné instalované náhradní díly. To platí také při použití servisu na místě.
• Likvidaci Vašich vadných zaslaných přístrojů provádíme bezplatně.

Hledání chyb

Problém Možná	příčina Odstranění závady
Motor nestartuje	Příliš málo benzínu v nádrži	Doplňte benzín
	Chybné pořadí při startu	Dodržujte pokyny pro spuštění motoru (viz „Obsluha“)
	Koncovka zapalovací svíčky (14) není správně zastrčenaZačouzená zapalovací svíčka	Zastrčte koncovku zapalovací svíčky Zapalovací svíčku vyčistěte, seřidťe nebo vyměňte (viz „Čištění a údržba“)
	Chybně nastavená směs karburátoru	Karburátor nechejte nastavit specializovanou dílnou
Motor startuje, přístroj běží, ale nikoliv na plný výkon	Znečištěný vzduchový filtr (10)	Vyměňte vzduchový filtr (viz „Čištění a údržba“)
	Chybně nastavená směs karburátoru	Karburátor nechejte nastavit specializovanou dílnou
Motor, vynechá-vá, stagnuje	Chybně nastavená směs karburátoru	Karburátor nechejte nastavit specializovanou dílnou
	Začouzená zapalovací svíčka (15)	Zapalovací svíčky vyčistěte, seřidťe nebo vyměňte (viz „Čištění a údržba“)
Motor se přehřívá	Větrací štěrbiny jsou ucpané	Větrací štěrbiny vyčistěte
	Nesprávná zapalovací svíčka (15)	Vyměňte zapalovací svíčku
	Příliš málo motorového oleje v motoru	Doplňte motorový olej (viz „Uvedení do provozu“)
Z motoru se kouří	Znečištěný vzduchový filtr (10)	Vyměňte vzduchový filtr (viz „Čištění a údržba“)
	Příliš málo motorového oleje v motoru	Doplňte motorový olej (viz „Uvedení do provozu“)
Výsledek práce není uspokojivý nebo motor pracuje velmi těžce	Tráva je příliš krátká nebo příliš vysoká	Změňte výšku řezu viz „Nastavení výšky sekání“
	Nůž je tupý	Nůž nechejte naostřit nebo vyměnit specializovanou dílnou
	Nůž je zablokován trávou, sběrný koš je plný, vyhazovací kanál je ucpaný	Odstraňte trávu (viz „Čištění a údržba“)
Nůž nerotuje	Nůž je zablokován trávou	Odstraňte trávu
	Nůž není správně namon-tován	Nechejte nůž namontovat specializo-vanou dílnou
Neobvyklé šumy, klapání nebo vibrace	Nůž není správně namon-tován	Nechejte nůž namontovat specializo-vanou dílnou
	Nůž je poškozen

Turinys

Ivadas ....101

Paskirtis....101

- Dbejte vždy na bezpečnou stabilitu, zejména na svazích, skládkách, příkopech nebo nábřežích. To Vám umožní lépe kontrolovat přístroj v neočekávaných situacích.

- Při nebezpečí úderu bleskem s přístrojem nepracujte. Nebezpečí úrazu elektrickým proudem.

Imdami už peilio dévěkite pirštines.

Technické údaje....151

Piktogram/Symboly....151

Piktogramy na prístroji .....151

Symboly v návode na obsluhu .....152

Bezpečnostné pokyny....152

Montáž tyčí držadla 155

Montáž kolies 155

Čistenie a všeobecné údržbárske práce ....158

Výmena vzduchového filtra....159

Intervaly údržby....160

Vymenit' motorový olej....160

Obrázky nájdete na stranách 2 až 4.

Rozsah dodávky

• Benzínová kosačka na trávu
• Horné držadlo
• Spodné držadlá (2x)
• Montážny klúč/Klúč na sviečky
• Zberný kôš na trávu
• Svorka na káble
• Krátky návod
• Návod na obsluhu

Prehl'ad

1 Oblúkové držadlo

2 Bezpečnostné rameno
3 Svorka na káble
4 Montážny materiál oblúkového držadla
5 Spodné držadlo
6 Zberný kôš na trávu
7 Zadná ochrana proti odrazeným predmetom
8 Uzáver benzínovej nádrže
9 Skrinka vzduchového filtra
10 Vzduchový filter (nie je vidiet')
11 Benzínové čerpadlo (Primer)
12 Koleso

6a Plastová spona Tyče zberného koša na trávu

2 Bezpečnostné rameno

Benzínová kosačka na trávu....BRM 4013

Motor Rato RAV125-s

Zdvihový objem motora .....127 cm³ (cc)

Príkon 1,9 kW (2,58 PS)

Otáčky naprázdno (n _0 ).....max. 2900 min ^-1

Ut'ahovací moment noža ..... max. 45 Nm

Objem benzínovej nádrže....0,8 l

Oktánové číslo....95-98

Objem nádrže motorového oleja ....300 ml

Objem zberného koša na trávu .....40 l

Hmotnost'....19 kg

Hladina akustického výkonu (L _ww )

nameraná.....94,3 dB(A); K_WA = 1,84 dB

zaručená 96 dB(A)

Vibrácia na držadle

(a_n) 4,99 m/s², K=1,5 m/s²

Opatrne – benzín je horľavý! ajčite a zdroje tepla držte mimo dosahu.

Nebezpečenstvo poranenia ostrým nožom! Nohy a ruky držte mimo dosahu.

Údaj hladiny akustického výkonu L_WA v dB.

Nebezpečenstvo! ohy držte mimo do- sahu.

Motorový olej sa pri teple rozpína! Pri výmene motorového oleja dávajte pozor na značku maxima na tyčke na meranie oleja.

400 mm

Okruh kosenia

Piktogram na benzínovom čerpadle:

Benzínové čerpadlo (Primer) pred spustením 3x stlačte.

Piktogram na držadle:

Symboly v návode na obsluhu

Údržba a skladovanie:

Predtým než náradie spustíte, musíte

Montáž oblúkového držadla:

1. Upevnite oblúkové držadlo (1) s priloženými skrutkami a maticami s rukovät'ou (4a) na spodných držadlách (5).
2. Upnite držiak kábla (3) na spodnom držadle (5) a zaistite tým kábel.

Montáž kolies

Montáž zberného koša na trávu:

1. Vyhrňte plastové spony (6a) cez tyče zberného koša na trávu (6b).

Pred každým kosením skontrolujte stav oleja a pred dosiahnutím spodného bodu značky doplňte motorový olej.

Naplnenie benzínu

Výstraha! Benzín je horľavý, škodlivý pre zdravie a životné prostredie:

1. 3 x stlačte benzínové čerpadlo (11) (Primer).
2. Potiahnite bezpečnostné rameno (2) v smere oblúkového držadla (1) a podržte ho.
3. Zatiahnite držadlo spúšťača (19).
4. Ked' sa motor spustí, nechajte držadlo spúšťača pomaly kízat' spät' do vedenia lanka spúšťača (18).

- Uvoľnite bezpečnostné držadlo (2). Motor sa vypne a nôž sa zabrzdí.

Zariadenie na zastavenie noža:

Pravidelne kontrolujte zariadenie na za- stavenie noža:

Uvol'nite bezpečnostné držadlo (2). Motor sa vypne a nôž sa zabrzdí. Nôž sa musí zastavit za 7 sekúnd.

J Kosenie

1. Naštartujte motor (pozri ).
2. Pri kosení držte pevne oblúkové držadlo (1) a bezpečnostné držadlo (2) obomi rukami.

Pokyny pre prácu

Čistenie a všeobecné údržbár- ske práce

Výmena vzduchového filtra

Údržba zapal'ovacej sviečky

Výmenu motorového oleja usku- točňujte pri prázdnej benzínovej nádrži a teplom motore.

Překlad originálního prohlášení o shodě CE
Tímto potvrzujeme, že konstrukceBenzínová sekacka na trávuBRM 4013Číslo šaržeB-46623odpovídá následujícím příslušným směrnicím EU v jejich toho času platném vydání
2006/42/EC • 2014/30/EU • 2000/14/EG • 2005/88/EC
Aby byl zaručen shodnost, bylo použito následujících harmonizovaných- norem jakož i národních norem a předpisů:
EN ISO 5395-2:2013/A2:2017EN ISO 5395-1:2013+A1:2018 • EN ISO 14982:2009
Navíc se na základě směrnice pro emise hluků 2000/14/EC potvrzuje:Úroveň akustického výkonuzaručená: 96 dB(A)měřená: 94,3 dB(A)Použitý způsob postupu pro ohodnocení konformity dle dodatku VI/ 2000/14/ECMísto hlášení: TÜV SÜD, NB: 0036
Výhradní odpovědnost za vystavení tohoto prohlášení o shodě nese výrobce:
Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGermany11.01.2021	Christian FrankOsoba zplnomocněná k sestavení dokumentace

* Výše popsaný předmět prohlášení splňuje předpisy směrnice 2011/65/EU Evropského parlamentu a Rady z 8. června 2011 o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních.

e-mail: [e-mail]
