GEBRUIKSAANWIJZING BRM 4013 Grizzly

Vertaling van de originele gebruiksaanwijzing

NL Vertaling van de originele gebruiksaanwijzing ....58

Gebruiksdoeleinde ....55

Algemene beschrijving ....56

Omvang van de levering ....56

Overzicht....56

Beschrijving van de werking......56

Beschermingsinrichtingen....57

Symbolen op het apparaat....58

Symbolen in de gebruiksaanwijzing ...58

Veiligheidsinstructies....59

Ingebruikname 62

Hoofdigger van de handgreep monteren....62

Wielen monteren....62

Grasvangmand monteren/ledigen.....62

Motorolie ingieten en oliepeil controleren....63

Benzine ingieten....63

Bediening 64

Motor starten en stoppen 64

Maaien 64

Werkinstructies......64

Algemene werkinstructies ....64

Maaihoogte instellen 65

Reiniging en onderhoud 65

Reiniging en algemene onderhoudswerkzaamheden......65

Luchtfilter uitwisselen....66

Bougie wisselen / instellen....66

Onderhoudsintervallen 66

Motorolie verversen....67

Mes slijpen/uitwisselen....67

Algemene opslaginstructies ....68

Opslag tijdens langere bedrijfsonderbrekingen......68

Afvalverwijdering/ milieubescherming....68

Vervangstukken/Accessoires......69

Garantie....69

Reparatie-service....69

Foutopsporing ....70

Vertaling van de originele CE-conformiteitsverklaring ....167

Explosietekening....174

Service-Center 175

Inleiding

Hartelijk gefeliciteerd met de aankoop van uw nieuw apparaat.

Daarmee hebt u voor een hoogwaardig product gekozen

Dit apparaat werd tijdens de productie ge-controleerd op kwaliteit en onderworpen aan een eindcontrole. De werking van uw apparaat wordt bijgevolg gegarandeerd.

De gebruiksaanwijzing vormt een bestanddeel van dit product. Ze omvat belangrijke aanwijzingen voor veiligheid, gebruik en afvalverwijdering. Maak u vóór het gebruik van het product met alle bedienings- en veiligheidsinstructies vertrouwd. Gebruik het product uitsluitend zoals beschreven en voor de aangegeven toepassingsgebieden.

Bewaar de handleiding goed en overhandig alle documenten bij het doorgeven van het product mee aan derden.

Gebruiksdoeleinde

Het apparaat is voor het gebruik in de sector van doe-het-zelvers bestemd. Dit apparaat is niet geschikt voor commercieel gebruik. Bij commercieel gebruik vervalt de garantie.

NL

ledere andere toepassing, die in deze handleiding niet uitdrukkelijk toegestaan wordt, kan tot beschadigingen aan het apparaat leiden en een ernstig gevaar voor de gebruiker vormen.

Het apparaat is voor het gebruik door volwassenen bestemd. Kinderen en ook personen, die met deze handleiding niet vertrouwd zijn, mogen het apparaat niet gebruiken.

De bediener of gebruiker van het apparaat is verantwoordelijk voor ongelukken of schades aan andere personen of hun eigendom.

De fabrikant is niet aansprakelijk voor schade die door onreglementair gebruik of verkeerde bediening werd veroorzaakt.

Algemene beschrijving

De afbeelding van de voornaamste functionele onderdelen vindt u op de pagina 2 - 4.

Omvang van de levering

Pak het apparaat uit en controleer, of de inhoud volledig is:

• Benzinegrasmaaier
• Bovenste hoofdigger van de hand- greep
• Onderste hoofdigger van de hand-greep (2x)
• Montage-/bougiesleutel
• Grasvangmand
• Kabelklem
• Korte handleiding
• Gebruiksaanwijzing
• Gebruiksaanwijzing Briggs & Stratton

Overzicht

1 Beugelgreep

2 Veiligheidsbeugel

3 Kabelklem
4 Montagemateriaal beugelgreep

5 Onderste stang

6 Grasbak

7 Achterste stootbeveiliging

8 Tankdop
9 Luchtfilterbox
10 Luchtfilter (niet zichtbaar)
11 Benzinepomp (primer) 12 Wiel

13 Apparaatbehuizing

14 Bougiestekker 15 Bougie

16 Uitlaatbescherming

17 Olietankdop met meetstok (niet zichtbaar)

18 Geleiding van starterkabel 19 Startergreep met starterka

5a Kruiskopschroef

4a Grijpmoer

4b Schroef

12aWielschroef

12b Wieldop

6a Kunststoffen lipje Stang van grasbak

20 Ophanging van grasbak

8a Vulstop

Beschrijving van de werking

Het apparaat wordt met een 4-takt motor (Rato RAV125-s) met een zeer groot prestatievermogen aangedreven.

Het apparaat is uitgerust met een hoogwaardige behuizing van kunststof, een grasbak en een opklapbare grijpstang. De werking van de verschillende bedieningselementen wordt hieronder beschreven.

Beschermingsinrichtingen

2 Veiligheidsbeugel

Bij het loslaten van de veilig

7 Uitlaatbescherming

verhindert dat handen of ont- vlambare materialen met een hete uitlaat in aanraking komen.

16 Stootbescherming

bescherm de bedieningspersoon tegen weggeslingerde onderdelen en tegen een onopzettelijke aanraking van de messen wanneer er zonder grasvangmand gemaaid wordt.

Technische gegevens

Benzinegrasmaaier...... BRM 4013

Motor ......Rato RAV125-s

Motorslagvolume ....127 cm ^3 (cc)

Vermogen 1,9 kW (2,58 PS)

Toerental van de messen n_0 max. 2900 min ^-1

Aanzetmoment messen.....max. 45 Nm

Volume benzinetank....0,8 l

Octaangetal 95-98

Volume motorolietank....300 ml

Motorolie....SAE 10W-40

Bougie TORCH F5RTC

Snoeicirkel.... ∅ 400 mm

Snoeihoogte ....3 stappen, 25 - 65 mm

Vibratie aan de handgreep

(a_h) 4,99 m/s ^2 ; K=1,5 m/s ^2

Geluids- en trilwaarden worden in overeenstemming met de in de conformiteitverklaring vermelde normen en bepalingen vastgesteld.

De aangegeven trillingemissiewaarde werd volgens een genormaliseerd testmethode gemeten en kan ter vergelijking van een stuk elektrisch gereedschap met een ander gebruikt worden.

De aangegeven trillingemissiewaarde kan ook voor een inleidende inschatting van de blootstelling benut worden.

Waarschuwing:

nkelijk van de manier, waarop

het elektrische gereedschap gebruikt wordt, kan de trilingemissiewaarde tijdens het effectieve gebruik van het elektrische gereedschap van de aangegeven waarde verschillen.

Probeer de belasting door trillingen zo gering mogelijk te houden.

Voorbeeldmaatregelen voor de reductie van trillingsbelasting zijn het dragen van handschoenen bij het gebruik van het gereedschap en de beperking van de werktijd.

Daarbij moeten alle delen van de bedrijfscyclus in acht worden genomen (bij voorbeeld tijden, waarop het elektrische werktuig is uitgeschakeld en tijden waarin het weliswaar is ingeschakeld, maar zonder belasting draait).

Pictogrammen/Symbolen

Symbolen op het apparaat

elet!

Gebruiksaanwijzing lezen.

Gevaar voor verwondingen door weggeslingerde onderdelen. Omringende Personen op een veilige afstand tot het apparaat houden.

Opgepast - Giftige dampen! Apparaat niet in gesloten lokalen bedienen.

Opgepast – Benzine is brandbaar! broken en warmtebronnen op een veilige afstand houden.

Gevaar voor verwondingen door scherpe messen! Voeten en handen op een veilige afstand houden. Vóór onderhoudswerkzaamheden motor uitschakelen en bougiedop afrekken.

Apparaat niet blootstellen aan re- gen.

op van het mes van de gras- maaier. Gevaar door verwondin- gen!

Gevaar voor brandwonden.

Opgepast: gevaar voor verwondingen! Draag oog- en gehoorbescherming.

Zet de motor uit wanneer u het apparaat verlaat. Maai nooit terwijl er personen, in het bijzonder kinderen, of dieren zich in de nabijheid bevinden.

Zet de motor uit wanneer u het apparaat verlaat. Maai nooit terwijl er personen, in het bijzonder kinderen, of dieren zich in de nabijheid bevinden.

Aanduiding van het geluidsvolume L_WA in dB.

Gevaar! Handen en voeten op een veilige afstand houden.

Motorolie zet uit bij opwarming! Let bij het verversen van de motorolie op de maximale mar- kering op de oliepeilstok.

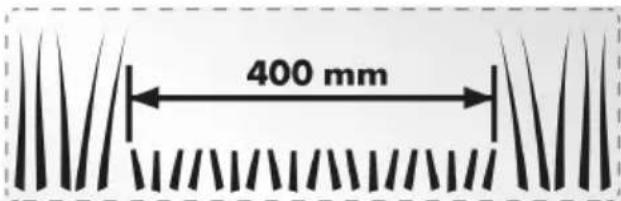

400 mm

Snoeicirkel

Pictogram aan de benzinepomp:

Benzinepomp (primer) vóór de start 3x indrukken.

Symbolen aan de hoofdigger van de handgreep:

Apparaat stoppen: Veiligheidsbeugel loslaten

Symbolen in de gebruiksaanwijzing

Gevaarsymbool met informatie over de preventie van personen- of zaakschade.

Gebodsteken (in plaats van het uitroepingsteken wordt het gebod toegelicht) met informatie over de preventie van schade.

Aanduidingsteken met informatie over hoe u het apparaat beter kunt gebruiken.

Veiligheidsinstructies

Deze paragraaf behandelt de essentiële veiligheidsvoorschriften bij het werk met het apparaat.

WAARSCHUWING! Lees alle veiligheidsinstructies en aanwijzingen. Verzuim bij de naleving van de veiligheidsinstructies en aanwijzingen kan een elektrische schok, brand en/of ernstige verwondingen veroorzaken.

Aanwijzingen:

• Lees zorgvuldig de gebruiksaanwijzing. Informeer u over de instelmogelijkheden en het juiste gebruik van het apparaat.
• Informeer u passend indien u onzeker bent over hoe u het apparaat moet gebruiken en welke bedieningen verboden zijn.
• Wees aandachtig, let op wat u doet en ga verstandig te werk. Gebruik het apparaat niet als u moe of ziek bent of onder invloed bent van drugs, alcohol of medicatie. Een moment van onoplettendheid bij het gebruik van het apparaat kan leiden tot ernstige letsels.
• Dit apparaat is niet bestemd om te worden gebruikt door personen met beperkte fysieke, sensorische of mentale vaardigheden of een gebrek aan ervaring /en of kennis, tenzij ze onder toezicht staan van een persoon die instaat voor hun veiligheid of als ze van deze persoon aanwijzingen hebben gekregen over het gebruik van het apparaat.

• Kinderen moeten onder toezicht staan zodat wordt gegarandeerd dat ze niet met het apparaat zullen spelen.

• Sta kinderen of andere personen die de handleiding niet kennen niet toe het apparaat te gebruiken. Plaatselijke bepalingen kunnen de minimumleeftijd van de gebruiker vastleggen.

• Maai nooit als er personen, vooral kinderen, of dieren in de buurt zijn. Wanneer u bent afgeleid, kunt u de controle over het apparaat verliezen.
• Denk eraan dat de gebruiker verantwoordelijk is voor ongevallen met andere personen of hun eigendom.
• Neem de geluidsbescherming en de plaatselijke voorschriften in acht.

Voorbereidende maatregelen:

• Draag tijdens het maaien steeds schoenen met antislipzool en een lange broek. Maai niet op blote voeten of in lichte sandalen. Loszittende kle-dij, sieraden of lang haar kunnen door bewegende onderdelen vastgegrepen worden. Het dragen van geschikte kle-dij doet het risico voor verwondingen afnemen.
• Controleer het terrein, waarop het apparaat wordt gebruikt en verwijder alle voorwerpen (bijv. stenen, stokken draden, speelgoed) die kunnen worden gegrepen en weggeslingerd.

- Waarschuwing: benzine is in hoge mate ontbrandbaar. Vuur of ontploffingen kunnen tot ernstige brandwonden leiden:

• Bewaar benzine uitsluitend in de daarvoor voorziene reservoirs.
• Tank uitsluitend in de open lucht en rook niet terwijl u benzine ingiet.
• Benzine dient vóór de start van de motor ingegoten te worden. Terwijl de motor draait of bij een heet apparaat mag de tankdop niet geopend of benzine bijgevuld worden.

NL

- Indien er benzine overgelopen is, mag er geen poging ondernomen worden, de motor te starten. In plaats daarvan dient het apparaat van het door benzine bevuilde oppervlak gereinigd te worden. ledere ontstekingspoging dient vermeden te worden totdat benzinedampen verdampt zijn.

- Omwille van de veiligheid dienen benzinetank- en andere tankdoppen bij beschadiging uitgewisseld te worden.

• vervang defecte geluiddempers.
- Vóór het gebruik dient er altijd een visuele controle doorgevoerd te worden, of het snoeigereedschap, de bevestigingsbouten en de complete snoei-eenheid versleten of beschadigd is/zijn. Om een onbalans te vermijden, mag/mogen versleten of beschadigd gereedschap en bouten slechts per paar uitgewisseld worden.
- Wees voorzichtig bij apparaten met verschillend snoeigereedschap omdat de beweging van een mes tot rotatie van de overige messen kan leiden.
- Gebruik uitsluitend reserveonderdelen en aan slijtage onderhevige toebehoren, die door de fabrikant geleverd en aanbevolen worden. Het gebruik van vreemde onderdelen kan tot verwondingen leiden en heeft een onmiddelijk verlies van de garantieclaim tot gevolg.

Hantering:

• Laat de verbrandingsmotor niet draaien in gesloten lokalen, waar er zich gevaarlijk koolmonoxide kan ophopen.

• Maai uitsluitend bij daglicht of bij een goede kunstmatige verlichting. Een onverlicht werkterrein kan tot ongevallen leiden.

• Vermijd zo mogelijk het gebruik van het apparaat bij nat gras.

• Let steeds op een veilige stand, vooral op hellingen, vuilnisterreinen, putten of dijken. Daardoor kunt u het apparaat in onverwachte situaties beter controleren.

• Werk altijd dwars op de helling, nooit op- of neerwaarts.

• Wees uiterst voorzichtig als u de rijdrichting op de helling wijzigt.

• Maai niet op overdreven steile hellingen (max. 10°).

• Beweeg het apparaat slechts stapvoets voort.

• Wees uiterst voorzichtig wanneer u het apparaat omkeert of het naar u toe trekt.
• Houd het snoeigereedschap stil wanneer het apparaat gekanteld moet worden, voor het transport op andere vlakten dan gras en wanneer het apparaat van de te maaien vlakte weg of in de richting van de te maaien oppervlakte voortbewogen wordt.
• Gebruik nooit het apparaat met beschadigde beschermingsinrichtingen of beschermroosters of zonder aangebouwde beschermingsinrichtingen, bijvoorbeeld stootbescherming en/of grasvanginrichtingen. Daardoor wordt ervoor gezorgd dat de veiligheid van het apparaat gehandhaafd blijft.
• Wijzig de regelaarinstelling van de motor niet of draai deze niet dol. U zou het apparaat kunnen beschadigen.
• Voordat u de motor start, ontkoppelt u al het snoeigereedschap en alle aan-drijvingen.
• Start of activeer de startschakelaar met voorzichtigheid en dit in overeenstemming met de door de fabrikant verstrekte instructies. Let op voldoende afstand van de voeten tot het

snoeigereedschap. Er bestaat gevaar voor verwondingen.

• Bij het starten of aanzetten van de motor mag het apparaat niet gekanteld worden tenzij het apparaat bij het procédé opgetild moet worden. In dit geval kantelt u het apparaat slechts in die mate als absoluut noodzakelijk is en tilt u enkel de van de gebruiker afgewende zijde op.
• Start de motor niet wanneer u vóór het uitwerpkanaal staat.
• Schakel de motor op instructie in en enkel wanneer uw voeten zich op een veilige afstand tot het snoeigereedschap bevinden.
• Breng nooit handen of voeten tegen of onder draaiende onderdelen. Neem altijd een veilige afstand tot de uitwerpopening in acht. Eén moment van onoplettendheid bij het gebruik van het apparaat kan tot ernstige verwondingen leiden.
• Het apparaat nooit met een draaiende motor optillen of dragen.

• Zet de motor uit, trek de bougiedop af en vergewis u dat alle beweegbare onderdelen stilstaan:

• voordat u blokkeringen lost of verstoppingen in het uitwerpkanaal verhelpt;

• voordat u het apparaat controleert, reinigt of eraan werkt;
• wanneer een vreemd voorwerp geraakt werd. Zoek naar beschadigingen aan het apparaat en voer de noodzakelijke reparaties door voordat u herstart en met het apparaat werkt;
• indien het apparaat ongewoon sterk begint te trillen, is een onmiddellijke controle noodzakelijk.
• wanneer u het apparaat verlaat;

• voordat u bijtankt;

• Bij het uitlopen van de motor dient de smoorklep gesloten te worden.

• Laat het apparaat nooit zonder toezicht op de werkplaats achter.
• Werk niet met een beschadigd, onvolledig of zonder de toestemming van de fabrikant omgebouwd apparaat.

Het gebruik van machines voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden.

- Werk niet met het apparaat als er een risico is op blikseminslag. Gevaar door elektrische schok.

Onderhoud en opslag:

• Zorg ervoor dat alle moeren, bouten en schroeven vast aangedraaid zijn en het apparaat zich in een veilige arbeidstoestand bevindt. Tal van ongevallen zijn te wijten aan slecht onderhouden apparaten.
• Bewaar het apparaat nooit met benzine in de tank in een gebouw, waar benzinedampen mogelijkkerwijs met open vuur of met vonken in aanraking kunnen komen.
• Laat de motor afkoelen voordat u het apparaat in gesloten lokalen wegzet. Er bestaat brandgevaar.
• Om brandgevaar te vermijden, houdt u motor, uitlaat en de zone rond de brandstoftank vrij van gras, bladeren of vrijkomend vet (olie).
• Controleer regelmatig de grasvang-inrichting op slijtage of verlies van de functionaliteit.
• Vervang versleten of beschadigde onderdelen omwille van de veiligheid. Vervang defecte geluiddempers.
• Indien de brandstoftank geledigd dient te worden, dient dit in de open lucht te gebeuren.
• Behandel uw apparaat met zorgzaamheid. Houd het gereedschap scherp

NL

en netjes om beter en veiliger te kunnen werken. Leef de onderhoudsvoorschriften na.

• Tracht niet, het apparaat zelf te repa- reren, tenzij u hiervoor een opleiding genoten heeft. Al de werkzaamheden, die niet in deze handleiding vermeld worden, mogen uitsluitend door klan- tenserviceafdelingen, die door ons ge- machtigd werden, uitgevoerd worden.
• Bewaar het apparaat op een droge plaats en buiten het bereik van kinderen. Machines zijn gevaarlijk als ze door onervaren personen gebruikt worden.

Ingebruikname

Opgepast! Gevaar voor verwondingen door roeterend mes. Voer werkzaamheden aan het apparaat uitsluitend bij een uitgeschakeld en stilstaand mes door.

Voordat u het apparaat start, moet u

• hoofdigger van de handgreep monte- ren,
• motorolie ingieten
• benzine ingieten
• eventueel de grasvangmand monteren
• eventueel de snoeihoogte instellen

Hoofdigger van de handgreep monteren

Onderste stangen monteren:

1. Steek de onderste stangen (5) in de houders van de behuizing van de grasmaaier.
2. Bevestig de onderste stan-gen (5) met de meegeleverde schroeven (5a).

Beugelgreep monteren:

1. Bevestig de beugelgreep (1) met de meegeleverde schroeven en grijpmoeren (4a) op de onderste stangen (5).
2. Klem de kabelhouder (3) op de onderste stang (5) vast en zet daarmee de kabel vast.

Wielen monteren

1. Schuif de wielschroeven (12a) door het middelste boorgat van de wielen (12).
2. Schroef de wielen (12) in de gewenste positie vast. Alle wielen moeten op dezelfde hoogte worden ingesteld. Er zijn 3 posities mogelijk.

Opgelet: apparaat niet zonder volledig aangebrachte grasvangmand of zonder stootbescherming bedienen. Gevaar voor verwondingen!

Grasbak ineenzetten:

1. Schuif de kunststoffen lussen (6a) over de stang van de grasbak (6b).

Grasbak op apparaat monteren:

1. Til de stootbescherming (7) op.
2. Hang de grasbak (6) in de daar- toe voorziene ophanging (20) aan de achterzijde van het ap- paraat.
3. Klap de stootbeveiling (7) neer, hij houdt de grasbak op zijn plek.

Grasbak demonteren/leegma- ken:

1. Hef de stootbescherming (7) op en verwijder de grasbak (6).
2. Maak de grasbak (6) leeg (zie hoofdstuk "Afval/milieubescherming") en monteer hem weer.

Motorolie ingieten en oliepeil controleren

Zet het apparaat op een effen vloer

1. Draai de olietankdop met meetstaaf (19) os en giet olie in de tank. De olietank bevat 0,3 l olie. Gebruik olie van een bekend merk (bijvoorbeeld SAE 10W-40).
2. Om het oliepeil te controleren, veegt u de meetstaaf (19) met een schoon vodje af en brengt u de meetstaaf weer tot aan de aanslag in de tank aan.

3. Lees na het uittrekken het oliepeil aan de meetstaaf af. Het oliepeil moet zich in het gemarkeerde veld tussen merkteken "Minimum" en merkteken "Maximum" bevinden.

4. Veeg eventueel gemorste olie af en sluit de olietankdop (19) terug.

Telkens vóór het maaien contro- leert u het oliepeil en vult u bij het bereiken van het onderste punt van de markering olie bij.

Benzine ingieten

Waarschuwing!

Benzine is ontvlambaar en schadelijk voor de gezondheid:

• Benzine in daarvoor voorziene reservoirs bewaren.
• Tanken uitsluitend in de open lucht en nooit bij een draaiende motor of hete machine.
• Tankdeksel voorzichtig openen opdat de overdruk kan afnemen.
• Bij het tanken niet roken.
• Huidcontact en het inademen van de dampen vermijden.
• Gemorste benzine verwijderen.
• Benzine op een veilige afstand tot vonken, open vlammen en andere ontstekingsbronnen houden.
• Benzineresten op een milieuvriendelijke wijze afvoeren (zie „Afvoeren/milieubescherming“).

- Gebruik geen mengsels van benzine met olie.

- Gebruik loodvrije normale of superbenzine.

Bij het gebruik van biobrandstof mag die met niet meer dan 10% ethanol zijn gemengd.

- Gebruik uitsluitend zuivere benzine.

- Bewaar benzine niet langer dan één maand lang omdat de kwaliteit van benzine verslechtert.

1. Schroef het tankdeksel (8) los en giet benzine tot aan de onderkant van de vulpijp (8a) in. Giet de tank niet helemaal vol opdat de benzine plaats heeft om uit te zetten.

2. Veeg rond het tankdeksel (8) benzineresten af en sluit het tankdeksel terug.

Bediening

Een zekere mate van geluidslast door dit apparaat valt niet te vermijden. Plan luidruchtig werk in op toegestane en daarvoor voorziene periodes. Houd u evt. aan rusttijden en beperk de duur van de werkzaamheden tot een minimum. Er dient geschikte oorbescherming gedragen te worden, voor uw persoonlijke bescherming en de bescherming van personen in uw nabijheid.

Motor starten en stoppen

Waarschuwing! Benzine is ont- vlambaar. Start de motor op een afstand van minstens 3 m van de plaats, waar ze ingegoten wordt.

Start het apparaat op een vaste, effen vloer, zo mogelijk niet in hoog gras. Vergewis u dat het snoeige-reedschap noch voorwerpen, noch de grond raakt.

Voor uw veiligheid: Sta achter het apparaat als u het start.

Controleer regelmatig benzine en oliepeil (zie „Ingebruikname“) en vul tijdig bij.

Koude start:

1. Bij de koude start drukt u 3 x op de benzinepomp (11) (Primer).

2. Trek de veiligheidsbeugel (2) in de richting van de hoofdigger van de handgreep (1) en houd deze tegen.

3. Trek aan de startergreep (19).
4. Wanneer de motor start, laat u de startergreep langzaam terug in de startkabelgeleiding (18) glijden.

Bij een warme start is het niet nodig de primer (11) in te drukken.

Als de primer te vaak wordt ingedrukt, komt er teveel benzine in de carburator en de motor kan dan moeilijk worden gestart

Motorstop:

- Laat de veiligheidsbeugel (2) los. De motor wordt uitgeschakeld en het mes wordt geremd.

Messenstopsysteem:

- Controleer regelmatig het messensto- psysteem:

Laat de veiligheidsbeugel (2) los. De motor wordt uitgeschakeld en het mes wordt geremd. Het mes moet binnen 7 seconden stoppen.

Maaien

1. Start de motor (zie ).
2. Houd de grijpstang (1) en de veiligheidsbeugel (2) tijdens het maaien vast met beide handen.

Werkinstructies

Algemene werkinstructies

• Maai zo droog mogelijk gras om de grasnerf te ontzien.

• Stel de snoeihoogte zodanig in, dat het apparaat niet overbelast wordt.

• Breng het apparaat stapvoets in zo recht mogelijke stroken. Om compleet te maaien, moeten de banen elkaar altijd enkele centimeters overlappen.

• Beweeg niet achterwaarts.
• Werk op hellingen altijd dwars op de helling.
• Indien de messen met een vreemd voorwerp in aanraking komen, zet u de motor onmiddellijk uit. Wacht de stilstand van het mes af en controleer het apparaat op beschadigingen. Hervat het werk uitsluitend bij een onbeschadigd apparaat.
• Schakel bij langere werkonderbrekingen en voor het transport het apparaat uit en wacht de stilstand van het mes af.
• Reinig het apparaat telkens na gebruik zoals in het hoofdstuk „Reiniging en onderhoud“ beschreven.

Maaihoogte instellen

Het apparaat bezit 3 posities voor de instelling van de snoeihoogte (25-65 mm):

1. Schroef de wielen (12) af.
2. Schroef de wielen (12) weer in de gewenste positie vast. Alle wielen moeten op dezelfde hoogte worden ingesteld.

De correcte snoeihoogte bedraagt bij een siergazon ongeveer 30 - 45 mm, bij een nuttig gazon ongeveer 40 - 65 mm.

Om voor de eerste keer in het seizoen te snoeien, dient een hoge snoeihoogte gekozen te worden.

Reiniging en onderhoud

Laat reparatiewerkzaamheden en onderhoudswerkzaamheden, die niet in deze handleiding beschreven zijn, op een service-werkplaats doorvoeren. Maak uitsluitend gebruik van originele Grizzly-wisselstukken. Er bestaat gevaar voor ongevallen!

Voer onderhouds- en reinigingswerkzaamheden in principe bij een uitgeschakelde motor en een afgetrokken bougiedop door. Er bestaat gevaar voor verwondingen!

Laat het apparaat vóór alle onderhouds- en reinigingswerkzaamheden afkoelen. Elementen van de motor zijn heet. Er bestaat gevaar voor brandwonden!

Draag bij de omgang met het mes handschoenen.

Reiniging en algemene onderhoudswerkzaamheden

Voor reinigings- en onderhoudswerken aan de onderkant van het apparaat kantelt u het apparaat naar achteren, zodat de bougie naar boven steekt.

Zorg ervoor dat een tweede persoon het apparaat vasthoudt, omdat het risico bestaat dat het terug kantelt.

Kantel het apparaat niet opzij of voorwaarts. Bedrijfsvloeistoffen kunnen uitlopen en de motor kan beschadigd worden..

NL

- Houd het apparaat steeds netjes. Gebruik om te reinigen een borstel of een doek, maar geen bijtende reinigings-of oplosmiddelen.

Gebruik om te reinigen van de motor geen water, het zou de brandstofinstallatie kunnen verontreinigen.

- Verwijder na het maaien vastklevende plantenresten met een stuk hout of plastic. Reinig in het bijzonder de ventilatieopeningen, de uitwerpopening en het bereik van de messen (zie ook „Mes reinigen“).

Gebruik geen harde of puntige voor- werpen, u zou het apparaat kunnen beschadigen.

• Smeer de wielen van tijd tot tijd met olie in.
• Controleer de grasmaaier telkens vóór gebruik op zichtbare gebreken zoals losse, versleten of beschadigde onderdelen. Ga de vaste zitting van alle moeren, bouten en schroeven na.
• Controleer afdekkingen en beschermingsinrichtingen (2, 5, 16) op beschadigingen en correcte zitting. Wissel deze eventueel uit.

Luchtfilter uitwisselen

Bedien het apparaat nooit zonder luchtfilter. Stof en vuil geraken anders in de motor en leiden tot beschadigingen aan de machine

1. Trek de bougiestekker (A12) eraf (zie „Bougie onderhouden“).
2. Open de luchtfilterbox (9) en neem er de luchtfilter (10) uit.

3. Reinig de luchtfilter (10) in een sopje en laat hem drogen. Kneed enkele druppels verse motorolie in de luchtfilter.

4. Vervang een defecte luchtfilter door een nieuwe luchtfilter (zie „Vervangstukken/accessoires“).

5. Voor de montage zet u de luchtfilter (10) in de luchtfilterbox (9) en sluit die opnieuw.

Bougie wisselen / instellen

Versleten bougies of een te grote ontstekingsafstand leiden tot een vermindering van het vermogen van de motor.

1. Trek de bougiedop (14) af door gelijk- tijdig aan de bougie te trekken en te draaien.
2. Schroef de bougie (15) te gen de richting van de wijzers van de klok in uit.
3. Kijk de ontstekingsafstand met behulp van een (in de gespecialiseerde handel verkrijgbaar) voelkaliber na. De ontstekingsafstand moet 0,5-0,6 mm bedragen.
4. Stel de afstand eventueel in doordat u de aardelektrode van de bougie voorzichtig buigt.
5. Reinig de bougie met een draadborstel.
6. Breng de gereinigde en ingestelde bougie aan of vervang een beschadigde bougie door een nieuwe (aanbevolen aanzetmoment 20 Nm, met draaimomentsleutel vastgesteld) (zie „Reserveonderdelen“).

Onderhoudsintervallen

Voer de in de tabel vermelde onderhoudswerkzaamheden regelmatig door. Door een regelmatig onderhoud wordt de levensduur van het apparaat verlengd. U komt bovendien tot optimale snoeiprestaties en vermijdt ongevallen.

Onderhouds-werkzaamheden (zie „Reiniging en onderhoud“)	Vóór na		Na eerste 5 uren	Na 8 uren	Na 50 uren	Jaar- lijks
	het werk
Schroeven, moeren, bouten nakijken en aandraaien	√
Motoroliepeil/benzinestand controlleren en, zo nodig, motorolie/benzine bijvullen	√			√
Bedieningselementen/bereik en geluiddempers reinigen		√		√
Motorolie verversen			√ √	√
Luchtfilter uitwisselena						√
Bougie reinigen/instellen/uitwisselen				√		√
Mes reinigen/slijpen/uitwisselen		√				√
Luchtkoelingssysteem reinigena.						√

^a bij aanzienlijke stofproductie of sterke vervuiling vaker reinigen

Motorolie verversen

Vervang de motorolie als de ben-zinetank leeg is en de motor warm heeft.

- Ververs de motorolie voor de eerste keer na ongeveer 5 bedrijfsuren, daarna telkens na 50 bedrijfsuren of jaarlijks.

- Voer de oude olie op milieuvriendelijke wijze af (zie „Afvalverwijdering/milieubescherming“).

1. Trek de bougiestekker af (A14) ab (zie „Bougie wisselen / instellen“).

2. Open de dop van de olietank (8) en pomp de motorolie af met een olie-pomp.

3. Giet motorolie bij (zie „Ingebruikne- ming“).

Mes slijpen/uitwisselen

Laat het mes uitsluitend door een gespecialiseerde werkplaats monteren en demonteren.

Draag handschoenen als u het mes hanteert.

• Trek de bougiestekker ( A 14) af en controleer het mes op slijtage en beschadigingen.
• Laat een stop mes altijd op een servicewerkplaats bijslijpen omdat men daar een controle van de onbalans kan doorvoeren.
• Laat een beschadigd mes of een mes met onbalans altijd op een service-werkplaats uitwisselen.

NL

Een verkeerde montage kan leiden tot ernstige verwondingen.

De carburateur werd in de fabriek vooraf op een optimaal vermogen ingesteld. Indien instellingen achteraf noodzakelijk zijn, laat u de instellingen op een service-werkplaats doorvoeren.

Opslag

Algemene opslaginstructies

Bewaar het apparaat niet met een gevulde vangmand. Bij heet weer begint het gras onder invloed van warmte te broeien. Er bestaat brandgevaar.

• Reinig en onderhoud het apparaat vóór de opslag.
• Laat de motor afkoelen voordat u het apparaat in gesloten lokalen wegzet.
• Gebruik voor de bewaring van de brandstof geschikte en toegestane reservoirs.
• Bewaar het apparaat op een droge en tegen stof beschermde plaats en dit buiten het bereik van kinderen.
• Omhul het apparaat niet met nylonzakken omdat vochtigheid en schimmel tot ontwikkeling zouden kunnen komen.

Opslag tijdens langere bedrijfsonderbrekingen

Veronachtzaming van de opslagin-structies kan door brandstofresten in de carburateur tot startproble-men of permanente beschadigingen leiden.

• Ledig de benzinetank op een goed geventileerde plaats.
  • Ledig de carburateur:
  Start daarvoor de motor en laat hem draaien totdat de motor stopt. Laat de motor afkoelen.
• Ververs de olie (zie „Motorolie verversen“).

• Conserveer de motor:

• Draai de bougie uit (15) (zie „Reiniging en onderhoud“ (Bougie wisselen / instellen);

• Giet een eetlepel motorolie door de bougieopening in de motorruimte;
• Trek meermaals langzaam aan de starterkabel (19) bij een afge-trokken veiligheidsbeugel (2) en dit om de olie in het binnenste gedeelte van de motor te verdelen.
• Schroef de bougie (15) weer vast.

- Voer oude olie en benzineresten op milieuvriendelijke wijze af (zie „Afvalverwijdering/milieubescherming“).

De benzinetank moet niet geledigd worden wanneer u aan de benzine een brandstofstabilisator toevoegt (zie "Reserveonderdelen")

Afvalverwijdering/milieubescherming

- Breng het apparaat, de toebehoren en de verpakking naar een geschikt recyclagepunt.

- Ledig de benzine- en olietank zorgvuldig en geef uw apparaat in een recyclingpark af. De gebruikte kunststof- en metalen onderdelen kunnen per soort gescheiden worden en zodoende aan een recycling onderworpen worden.

- Oude olie en benzineresten in een recyclingpark afgeven en niet in de riolering of in de afvoer gieten. - Raadpleeg hiervoor uw Grizzly-dealer.

• De afvalverwijdering van uw defecte ingezonden apparaten voeren wij gratis door.
• Werp gesnoeid gras niet in de vuilnisbak, maar onderwerp het aan compostering of verdeel het als mulchlaag onder struiken en bomen.

Vervangstukken/Accessoires

Reserveonderdelen en accessoires verkrijgt u op www.grizzly-service.eu

Bij andere vragen neemt u contact op met het "Service-Center" (zie „Service-Center").

Garantie

• De garantietijd voor dit apparaat bedraagt 2 jaar vanaf de datum van aankoop en geldt alleen voor de originele koper. Dit apparaat is niet bedoeld voor commercieel gebruik. Bij commercieel gebruik vervalt de garantie.

• De garantie geldt niet:

• voor schade die te wijten is aan natuurlijke slijtage, overbelasting of onrechtmatig gebruik;

• voor apparaten die voor commerciele doeleinden zijn gebruikt;
• voor schade die voortvloeit uit het niet-naleven van de gebruiksaanwijzing of het niet-naleven van de reinigingsintervallen;

• voor apparaten waarop reeds technische ingrepen zijn uitgevoerd.

• Eveneens dekt de garantie geen motorschade die voortvloeit uit een verkeerde brandstof of een verkeerde mengverhouding of schade die voortvloeit uit ontoereikende smering.

• De volgende onderdelen zijn onderhevig aan normale slijtage en worden daarom niet door de garantie gedekt: snijsamenstel, bougie, brandstofffilter, luchtfilter, starterkabel.

Reparatie-service

- Neem in geval van een rechtmatige garantieclaim telefonisch contact op met ons servicecenter. Daar krijgt u meer informatie over de behandeling van claims.

Stuur ons geen apparaten zonder voorgaand telefonisch contact met ons servicecenter, want u loopt dan het risico dat het apparaat wordt geweigerd en dat u onnodige kosten oploopt.

• Opgelet: Stuur ons het defecte apparaat in geen geval met gevulde brandstof- of olietank. Maak de tanks altijd leeg. Eventuele materiële schade (lekkende olie/benzine wanneer het apparaat zijdelings of op zijn kop wordt gelegd!) of brandschade tijdens het transport zijn ten laste van de afzender.
• Bij reparatie of vervanging van het apparaat wordt de garantietijd niet verlengd en wordt ook geen nieuwe garantietijd voor de reparatie aan het apparaat of voor ingebouwde vervangingsonderdelen opgestart. Dit geldt ook bij gebruik van services in situ.
• We voeren gratis uw defecte, ingezonden apparaten af.

Foutopsporing

Probleem Mogelijke oorzaak Oplossing van de fout
Motor start niet	Te weinig benzine in de tank	Benzine ingieten
	Verkeerde startvolgorde	Aanwijzingen om de motor te starten in acht nemen (zie „Bediening“)
	Bougiedop (14) niet correct opgestokenVol roet gekomen bougie	Bougiedop opstekenBougie reinigen, instellen of vervangen (zie „Reiniging en onderhoud“)
	Foutief ingesteld carburateur-mengsel	Carburateur op een servicewerkplaats laten instellen
Motor start, maar apparaat draait niet met maximale capa-citeit	Vervuilde luchtfilter (10)	Luchtfilter vervangen (zie „Reiniging en onderhoud“)
	Foutief ingesteld carburateur-mengsel	Carburateur op een servicewerkplaats laten instellen
Motor hapert, loopt vast	Foutief ingesteld carburateur-mengsel	Carburateur op een servicewerkplaats laten instellen
	Vol roet gekomen bougie (15)	Bougies reinigen, instellen of vervan-gen (zie „Reiniging en onderhoud“)
Motor wird überhitzt	Ventilatiesleuven verstopt	Ventilatiesleuven reinigen
	Verkeerde bougie (15)	Bougie wisselen
	Te weinig motorolie in de motor	Motorolie ingieten (zie „Ingebruikname“)
Motor rookt	Vervuilde luchtfilter (10)	Luchtfilter vervangen (zie „Reiniging en onderhoud“)
	Te weinig motorolie in de motor	Motorolie ingieten (zie „Ingebruikname“)
Resultaat van het werk niet bevredigend of motor werkt moeilijk	Gras te kort of te hoog	Snoeihoogte wijzigen (zie „Snoeihoogte instellen“)
	Mes stomp	Mes op servicewerkplaats laten scher-pen of uitwisselen
	Mes door gras geblokkeerd, grasvangmand vol, uitwerpkanaal verstopt	Gras verwijderen (zie „Reiniging en onderhoud“)
Mes roteert niet	Mes door gras geblokkeerd Gras verwijderen
	Mes niet correct gemonteerd	Mes op servicewerkplaats laten mon-teren
Abnormale ge-luiden, geram-mel of trillingen	Mes niet correct gemonteerd	Mes op servicewerkplaats laten mon-teren
	Mes beschadigd

Content

Introduction....71

Intended Use....71

NL	Vertaling van de originele CE-conformiteitsverklarin
Hiermede bevestigen wij dat de Benzine-gazonmaaier bouwserie BRM 4013 Lot-nummer B-46623 is overeenkomstig met de hierna volgende, van toepassing zijnde EU-richtlijnen:
2006/42/EC • 2014/30/EU • 2000/14/EG • 2005/88/EC
Om de overeenstemming te waarborgen, werden de hierna volgende, in overeenstemming gebrachte normen en nationale normen en bepalingen toegepast:
EN ISO 5395-2:2013/A2:2017 EN ISO 5395-1:2013+A1:2018 • EN ISO 14982:2009
Bovendien wordt in overeenstemming met de geluidsemissierichtlijn 2000/14/EC be- vestigd: Akoestisch niveau gegarandeerd: 96 dB(A) gemeten: 94,3 dB(A) Toegepaste conformiteitbeoordelingsprocedure in overeenstemming met Annex VI/ 2000/14/EC Aangemeld bij: TÜV Süd, NB 0036
De exclusieve verantwoordelijkheid voor de uitgifte van deze conformiteitsverklaring wordt gedragen door de fabrikant:
Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim Germany 11.01.2021	Christian Frank Documentatiegelastigde

* Het hierboven beschreven voorwerp van de verklaring voldoet aan de voorschriften van de richtlijn 2011/65/EU van het Europese Parlement en van de Raad van 8 juni 2011 inzake beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten.

Bezoekadres: Papierbaan 55

9672 BG Winschoten

Postadres: Antwoordnummer 300

9670 WB Winschoten

Tel.: [phone]

0597 413753

Fax: [phone]

e-mail: [e-mail]

Garden Italia SPA

Via Zaccarini, 8
