NAUDOJIMO INSTRUKCIJA BRM 4013 Grizzly

Originalios eksploatavimo instrukcijos vertimas

LT Originalios eksploatavimo instrukcijos vertimas....106

Bendrasis aprašymas ....102

Pristatomas komplektas ....102

Apžvalga 102

Veikimo aprašymas....102

Apsauginiai jrenginiai ....102

Techniniai duomenys....103

Paveikslèliai / simboliai....103

Paveikslėliai ant prietaiso....103

Instrukcijoje naudojami simboliai.....104

Saugos nurodymai....104

Eksploatavimo pradžia....107

Rankenos lanko montavimas......107

Ratų surinkimas ....107

Žolès surinkimo dėžės

sumontavimas / ištuštinimas ......108

lpilkite variklio alyvos ir patikrinkite alyvos lygi....108

Benzino jpylimas 108

Valdymas....109

Variklio paleidimas ir sustabdymas ..109

Pjovimas vejapjove ....109

Bendrieji darbo nurodymai......110

Darbo nurodymai....110

Pjovimo aukščio nustatymas......110

Valymas ir techninė priežiūra......110

Valymas ir bendrieji techninės priežiūros darbai....110

Oro filtro keitimas 111

Uždegimo žvakės keitimas / nustatymas......111

Techninės priežiūros intervalai...... 111

Variklio alyvos keitimas ....112

Peilių galandimas / keitimas......112

Karbiuratoriaus nustatymas ....113

Laikymas....113

Bendrieji laikymo nurodymai .....113

Laikymas, kai prietaisas eksploatuojamas retai....113

Utilizavimas / aplinkos apsauga.....113

Atsarginès dalys/Priedai....114

Garantija 114

Remonto paslaugos ....114

Klaidų paieška ......115

Originalios EB atitikties deklaracijos vertimas....170

Trimatis vaizdas....174

Service-Center 175

Ivadas

Sveikiname perkant savo naują įrangą.

Taigi, jūs nusprendėte aukštos kokybės įrenginyje.

Gamybos metu atlikta šio prietaiso koky-bės kontrolė bei jo galutinis patikrinimas.

Tai užtikrina Jūsų prietaiso nepriekaištingą veikimą.

Naudojimo instrukcija yra dalis šio skyriaus. Jame yra svarbios informacijos saugos, naudojimo ir tvarkymo. Susipažinti prieš naudojant prietaisą su visų veikimo ir saugos instrukcijomis. Prietaisą naudokite tik kaip nurodyta ir taikymo išvardytų sričių. Na, eksploatavimo instrukcijomis ir perduoda visus dokumentus kai prietaiso perdavimas trečiosioms šalims.

Paskirtis

Šis prietaisas yra skirtas vejos ir žolės plo- tams pjauti. Prietaisas pritaikytas naudoti tik namų srityje. Šis prietaisas nepritaikytas profesionaliam nuolatiniam naudojimui.

Griežtai draudžiama naudoti ne pagal šioje instrukcijoje nurodytą paskirtį, nes antraip prietaisui gali būti padaryta žalos ir kilti didelis pavojus naudotojui.

Prietaisą gali naudoti tik suaugusieji. Šio

LT

prietaiso negali naudoti vaikai ir asmenys, nesusipažinę su šia instrukcija. Prietaisą valdantis arba naudojantis asmuo yra at-sakingas už nelaimingus atsitikimus arba žmonėms ir jų nuosavybei padarytą žalą. Gamintojas neatsako už žalą, atsiradusią dėl naudojimo ne pagal paskirtį arba netinkamo valdymo.

Bendrasis aprašymas

Paveikslėlius rasite puslapiuose nuo 2 iki 4.

Pristatomas komplektas

Prietaisą atsargiai išimkite iš pakuotės ir patikrinkite, ar yra visos toliau nurodytos dalys.

Pakuotę utilizuokite pagal nurodymus.

• Vejapjové
• Viršutinis rankenos lankas
• Apatinis rankenos lankas (2x)
• Surinkimo / uždegimo žvakės raktas
• Žolès surinkimo děžé
• Kabelių spaustuvai
• Trumpa instrukcija
• Eksploatavimo instrukcija

Apžvalga

1 Lenkta rankena

Apsauginė svirtis

3 Kabelio apkaba
4 Lenktos rankenos surinkimo medžiagos
5 Apatinis strypas
6 Žolės surinkimo krepšys
7 Galinis apsauginis dangtis
8 Bakelio dangtelis
9 Oro filtro děžutě
10 Oro filtras (nesimato)
11 Benzino siublys („Primer“)

12 Ratas

13 Prietaiso korpusas

14 Uždegimo žvakės antgalis

15 Uždegimo žvakė

16 Išmetamujų dujų vamzdžio ap- saugas

17 Alyvos bakelio dangtelis su aly- vos matuokliu (nesimato)

18 Paleidiklio lyno kreiptuvas

19 Paleidiklio rankena su paleidiklio lynu

5a Varžtas su kryžmine jpjova

4a Rankenos veržlé

Varžtas

12a Rato varžtas

12b Rato gaubtas

6a Plastikiné užmova

Žolès surinkimo krepšio strypai

20 Žolės surinkimo krepšio laikiklis

8a Pripildymo atvamzdžiai

Veikimo aprašymas

Prietaisas varomas galingu 4 taktų variklių (Rato RAV125-s).

Prietaisas yra su tvirtu plastikiniu korpusu, žolės surinkimo krepšiu ir sulankstoma rankena. Informacijos apie valdymo elementų veikimą rasite tolesniuose aprašymuose.

Apsauginiai jrenginiai

2 Apsauginis lankas

atleidus apsauginj lanką prietaisas sustoja.

7 Išmetamojo vamzdžio apsauga apsaugo, kad rankomis arba

degiomis medžiagomis nebūtų galima paliesti karšto išmetamojo vamzdžio.

16 Apsauga nuo smūgių

prietaisą valdanti asmenį saugo nuo išsviedžiamų dalių ir nelei- džia netyčia prisiliesti prie peilių, jei pjaunama be žolės surinkimo dėžės.

Techniniai duomenys

Benzininé vejapjové ...... BRM 4013

Variklis ....Rato RAV125-s

Variklio darbinis türis......127 cm³ (cc)

Peilio sūkių skaičius n _0 .... max. 2900 min ^-1

Peilio priveržimo momentas...maks. 45 Nm

Benzino bakelio talpa 0,8 l

Oktaninis skaičius....95-98

Alyvos bakelio talpa....300 ml

Variklio alyvos....SAE 10W-40

Uždegimo žvakė......TORCH F5RTC

Pjovimo lankas ....∅ 400 mm

Pjovimo aukštis 6-padėčių......25 - 65 mm

Žolės surinkimo dėžės talpa....40 l

Svoris 19 kg

Garso slègio lygis

(L_pA) 82,9 dB(A); K_pA = 3 dB

Garso slègio lygis (L _WA )

išmatuotas.....94,3 dB(A); K_WA = 1,84 dB

nurodytas ....96 dB(A)

Vibracija rankenos

(a_h) 4,99 m/s ^2 ; K=1,5 m/s ^2

Triukšmo ir vibracijos reikšmės buvo apskaičiuotos remiantis atitikties deklaracijoje nurodytais standartais ir nuostatomis.

Nurodyta vibracijos emisijos vertė buvo išmatuota pagal standartuose patvirtintus patikros metodus ir gali būti taikoma kitam panašiam elektriniam įrankiui. Nurodyta vibracijos emisijos vertė gali būti taikoma pradiniam poveikiui įvertinti

Įspėjimas: naudojant elektrinį įrankį tikroji vibracijos emisijos vertė gali skirtis nuo nurodytosios, nes ji priklauso nuo elektrinio įrankio naudojimo būdo.

Stenkitės kuo labiau sumažinti vibracinį poveikį. Vibracinį poveikį galima sumažinti, pavyzdžiui, mūvint pirštines, kai dirbate su įrankiu, ir ribojant darbo laiko trukmę. Taip pat būtina atsižvelgti į visas įrankio naudojimo ciklo dalis (pvz., laikotarpius, kai elektrinis įrankis yra išjungtas, ir laikotarpius, kai įrankis jjungtas, tačiau veikia nenaudojamas).

Paveikslèliai / simboliai

Paveiksléliai ant prietaiso

jimas!

Perskaityti naudojimo instrukciją

Pavojus susižeisti dėl išsviedžiamų dalių.

nk veikiantj prietaisą negali būti asmenų.

Atsargiai – nuodingi garai!

aiso nenaudokite uždarose lpose.

Atsargiai – benzinas yra degus!

ikykite ir laikykite atokiai nuo šilumos šaltinių.

Pavojus susižaloti dėl aštrių peilių! Nekiškite arti kojų ir rankų.

Prieš pradėdami techninės priežiūros darbus išjunkite variklj ir ištraukite uždegimo žvakės kištuką.

LT

Prietaiso negalima naudoti drègmèje.

Véjapjovès peilis veikia iš inercijos. Pavojus susižaloti!

rgiai – paviršiai yra karšti! Pavojus nudegti.

Atsargiai – pavojus susižaloti! Dėvėkite akių ir klausos organų apsaugą.

Kai nueinate nuo jrenginio, išjunkite varikli. Niekada nepjaukite, kai netoliese yra žmonių, ypač vaikų, arba gyvūnų.

Garso galios lygio Lwa nurodymas dB.

Pavojus!

Nekiškite arti rankų ir kojų.

Dėl šilumos variklio alyva plečiasi! Keisdami variklio alyvą atkreipkite dėmesį į maksimalaus alyvos kiekio žymė ant alyvos matuoklės.

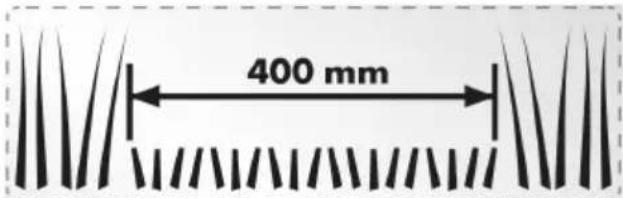

400 mm

Pjovimo lankas

Simboliai ant benzino bakelio:

Prieš paleisdami 3 kartus spustelėkite benzino siurblį (pagalbini paleidimo siurblį).

Paveikslèlis ant rankenos:

Prietaiso sustabdymas: atleisti apsauginj lanka

Instrukcijoje naudojami sim- boliai

Pavojaus ženklas su duomenimis, kaip išvengti žalos žmonėms ir materialiniam turtui.

Privalomasis ženklas (vietoje ženklo su šauktuku pateiktas reikalavimas) su duomenimis, kaip išvengti žalos materialiniam turtui.

Informacinis ženklas, kuriame pateikiama informacijos, kaip geriau naudoti prietaisą.

Saugos nurodymai

Šiame skyriuje pateikiami pagrindiniai saugos potvarkiai, kurių reikia laikytis dirbant su benzinine vejapjove.

JSPĖJIMAS! Perskaitykite visus saugos nurodymus ir instrukcijas. Jei nepaisysite tam tikrų saugos nurodymų ir instrukcijų, galite patirti elektros šoką, gali kilti gaisras ir (arba) sunkiai susižalosite.

Pastabos:

- Atidžiai perskaitykite eksploatavimo instrukciją. Susipažinkite su įrenginio nustatymo galimybėmis ir tinkamu naudojimu.

- Iškilus abejonių, kreipkitės į specialistą, kad pamokytų, kaip naudotis įrenginiu ir supažindintų, kurie įrenginio valdymo veiksmai yra draudžiami.

- Dirbdami būkite atidūs ir galvokite apie tai, ką darote. Nenaudokite jrenginio, kai esate pavargę, sergate arba veikiami narkotinių medžiagų, alkoholio ar medikamentų. Jei naudodami jrenginį būsite neatidūs, galite sunkiai susižaloti.

• Šis įrenginys neskirtas naudoti asmenims, kurių fiziniai, jutiminiai ar protiniai gebėjimai yra riboti, taip pat asmenims, kurie neturi patirties ar nemoka naudotis įrenginiu, nebent asmuo, atsakingas už tokių asmenų saugumą, juos prižiūrėtų arba nurodytų, kaip prietaisu naudotis.
• Būtina prižiūrėti, kad su įrenginiu nežaistų vaikai.
• Niekada neleiskite vaikams arba ki- tiems asmenims, kurie néra susipaži- nę su naudojimo instrukcija, naudotis prietaisu. Vietos nuostatos gali apriboti minimalų naudotojo amžių.
• Niekada nepjaukite, kai šalia yra žmonių,ypač vaikų, arba gyvūnų. Dėl nukreipto dėmesio įrenginys gali tapti nevaldomas.
• Nepamirškite, kad naudotojas atsa- kingas už nelaimingus atsitikimus su kitais asmenimis arba jų turtą.
• Laikykitės apsaugos nuo triukšmo ir vietinių reikalavimų.

Paruošiamosios priemonės

• Při kosení je nutné vždy nosit neklouzavou obuv a dlouhé kalhoty. Niekada nepjaukite neapsiavę ar avédami lengvus sandalus. Besisukančios dalys gali sugriebti laisvus drabužius, papuošalus arba ilgus plaukus. Dévint tinkamus drabužius sumažėja rizika susižaloti.
• Zkontrolujte oblast, na které se přístroj použije a odstraňte všechny předměty (např. kameny, tyče, dráty, hračky), které by mohly být zachyceny a odhodťe je.
• Įspėjimas: benzinas yra itin greitai užsiliepsnojanti medžiaga. Ugnis arba sprogimas gali smarkiai nudeginti:

- benziną laikykite tik tam pritaikytuose rezervuaruose;

• benziną pilkite tik lauke ir pildami nerūdykite;
• benzino reikia jpilti prieš užvedant variklj; kol variklis veikia arba prietaisas yra jkaitęs, nebandykite atidaryti bakelio dangtelio arba jpilti benzino;
• jei benzino išbėgo, jokiu būdu negalima bandyti užvesti variklio. Jei taip įvyktų, prietaisą reikia patraukti iš benzinu užteršto ploto. Kol neišisklaidys benzino garai, nebandykite užvesti prietaiso;

• saugos sumetimais reikia pakeisti pažeistą benzino bakelio ir kitus bakelio fiksatorius.

• Pakeiskite sugedusj garso slopintuvą.

• Prieš pradedant naudoti visada reikia apžiūrint patikrinti, ar nenusidėvėjo ir nepažeisti pjovimo įrankiai, tvirtinimo varžtai ir visas pjovimo blokas. Kad būtų galima išvengti disbalanso, visada keiskite visą nusidėvėjusių arba pažeistų įrankių ir sraigtų komplektą.
• Būkite atsargūs dirbdami prie prietaisų su keliais pjovimo įrankiais, nes pajudinus peilį gali pradėti suktis kiti peiliai.
• Naudokite tik gamintojo pristatytas ir rekomenduojamas atsargines dalis ir kitus priedus. Naudodami kitų ga-mintojų dalis galite susižaloti ir netekti teisės prašyti garantijos suteikimo.

Naudojimas

• Vidaus degimo variklis negali veikti uždarose patalpose, nes ore gali susi- kaupti nuodingo anglies monoksido.
• Pjaukite tik dienos šviesoje arba jjunge tinkamą dirbtinį apšvietimą. Dirbant neapšviestoje darbo srityje gali įvykti nelaimingų atsitikimų.
• Jei įmanoma, prietaisu nepjaukite drėgnos žolės.

LT

• Ant šlaito visada stovėkite ir pjaukite skersai, niekada nepjaukite aukštyn arba žemyn.
• Būkite labai atsargūs, jei stovėdami ant šlaisto norite pakeisti važiavimo kryptį.
• Nepjaukite labai stačių šlaitų (maks. 10°).

- Prietaisą stumkite tik žingsnio greičiu.

- Būkite labai atsargūs apsukdami prietaisą arba jį traukdami link savęs.

- Sustabdykite pjovimo įrankį, jei norite pakreipti prietaisą, jei jį stumsite ne žole ir jei prietaisą norite perstumti ir vieno pjaunamo ploto į kitą.

- Niekada nenaudokite prietaiso, jei pažeisti apsauginiai jrenginiai arba apsauginės grotelės, jei nesumontuoti apsauginiai jrenginiai, pvz., apsauga nuo smūgių ir (arba) žolės surinkimo įtaisai. Jie užtikrina, kad prietaisas ir toliau bus eksploatuojamas saugiai.

- Niekada nekeiskite variklio reguliatoriaus nuostatų ir nebandykite jo remontuoti. Galite pažeisti prietaisą.

- Prieš užvesdami variklj, atjunkite visus pjovimo įrankius ir pavaras.

- Paleidimo jungiklj paleiskite arba jjunkite atsargiai, paisydami gamintojo pateiktų instrukcijų. Stebėkite, kad būtų pakankamas atstumas nuo kojų iki pjovimo įrankio. Kyla pavojus susižeisti.

- Užvedant arba paleidžiant variklj negalima pakreipti prietaiso, nebent pjaunant reikia jį pakelti. Tokiu atveju prietaisą pakreipkite tik tiek, kiek būtina, ir aukštyn kelkite tik į nuo naudotojo nukreiptą pusę.

- Nebandykite užvesti variklio, kai stovite prieš išmetimo kanalą.

- Ijunkite variklj pagal instrukciją ir tai atlikite tik tada, kai Jūsų kojos yra saugiu atstumu nuo pjovimo įrankių.

- Rankų ir kojų niekada nekiškite prie arba po besisukančiomis dalimis. Visada stovėkite atokiai nuo išmetimo angos. Dėl vieno neatsargaus poelgio naudojant prietaisą galima sunkiai susižaloti.

- Niekada nekelkite ir neneškite prieta- so veikiant varikliui.

- Išjunkite variklj, ištraukite uždegimo žvakės kištuką ir įsitikinkite, kad visos judančios dalys visiškai sustojo:

- prieš iš išmetimo kanalo išimdami blokuojančius daiktus ar kitus kamščius;

- prieš tikrindami, valydami arba dirbami prie prietaiso;

- jei j prietaisą pateko svetimkūnis. Patikrinkite, ar prietaisas nepažeistas, prireikus jj suremontuokite ir tik tada paleiskite iš naujo ir dirbkite su juo;

- jei prietaisas pradeda nejprastai ir per smarkiai vibruoti, jj reikia nedelsiant patikrinti.

- kai paliekate prietaisą;

- prie pildami degalu.

- Varikliui baigiantis suktis reikia uždaryti droselinį vožtuvą.

- Niekada nepalikite prietaiso darbo vie-toje be priežiūros.

- Niekada nedirbkite su pažeistu, nevisiškai arba be gamintojo sutikimo permontuotu prietaisu.

Irenginius naudojant kitiems tikslams nei numatyta, gali susidaryti pavojingu situaciju.

Techninė priežiūra ir laikymas

• Pasirūpinkite, kad visos veržlės, sraig-tai ir varžtai būtų tvirtai priveržti ir prietaisas būtų saugios darbinės būklės. Daug nelaimingų atsitikimų įvyksta, jei netinkamai atliekami prietaisų techni-nės priežiūros darbai.
• Prietaiso su pripildytu benzino bakeliu niekada nelaikykite pastato viduje, kur galėtų įvykti susikaupusių benzino garų sąlytis su ugnimi arba kibirkšti-mis.
• Palaukite, kol variklis atvės ir tik tada prietaisą statykite uždarose patalpose. Antraip gali kilti gaisras.
• Kad išvengtumėte gaisro, aplink variklj, išmetimo vamzdį ir degalų bakelio srityje negali būti žolės, lapų ar išbėgusio tepalo (alyvos).
• Reguliariai tikrinkite, ar nenusidėvėjo ir nesumažėjo žolės surinkimo įtaiso pajėgumas.
• Saugos sumetimais pakeiskite nusidė-vėjusias arba pažeistas dalis. Pakeiskite sugedusį garso slopintuvą.
• Jei norite ištuštinti degalų bakelį, tai turite daryti lauke.
• Su savo prietaisu visada elkitės at-sargiai. Visi įrankiai turi būti aštrūs ir švarūs, kad būtų galima tinkamai ir saugiai dirbti. Atkreipkite dėmesį i techninės priežiūros potvarkius.
• Nebandykite prietaiso remontuoti patys, nebent Jūs turite reikiamą iš-silavinimą. Visus šioje instrukcijoje neaprašytus darbus gali atlikti tik mūsų įgalioti klientų aptarnavimo centru darbuotojai.
• Prietaisą laikykite sausoje ir vaikams nepasiekiamoje vietoje. Irenginiai kelia pavojų, jei juos naudoja nepatyrę asmenys.

Eksploatavimo pradžia

Atsargiai! Besisukantis peilis. Darbus prie pritaiso atlikite tik išjunge variklj ir palaukę, kol peiliai sustos.

Prieš jjungdami prietaisą turite atlikti šiuos darbus

• rankenos lanko montavimas
• jpilkite variklio alyvos
• jpilkite benzino
• prireikus sumontuokite žolės surinkimo dėžę
• prireikus nustatykite pjovimo aukštj

Rankenos lanko montavimas

Apatinių strypų surinkimas:

1. Apatinius strypus (5) jkiškite j lizdą vejapjovės korpuse
2. Pritvirtinkite apatinius strypus (5) pridedamais varžtais (5a).

Lenktos rankenos surinkimas:

1. Lenktą rankeną (1) pridedamais varżtais ir rankenos verżlėmis (4a) pritvirtinkite prie apatinių strypų (5).
2. Kabelio apkabą (3) użspauskite ant apatinio strypo (5) ir ja pri- tvirtinkite kabelj.

D Ratų surinkimas

1. Ratų varžtus (12a) prakiškite pro centrinę ratų (12) skylę.
2. Ratus (12) prisukite norimoje padėtyje. Visi ratai turi būti viename aukštyje. Galimos 3 padėtys.

LT

Žolės surinkimo dėžės sumontavimas / ištuštinimas

Dèmesio: niekada nenaudokite prietaiso iki galo nepritvirtinę surinkimo dèžès arba apsaugos nuo smūgių. Pavojus susižaloti!

E

Žolės surinkimo krepšio su- rinkimas:

1. Plastikines užmovas (6a) už-maukite ant žolės surinkimo krepšio strypų (6b).

alyvos. Naudokite atitinkamo prekės ženklo alyvą (pvz., SAE 10W-40).

1. Jei norite patikrinti alyvos lygj, alyvos lygio matuoklj nuvalykite švaria šluoste (19) ir vėl jį įstumkite iki galo į bakelj.

2. Ištraukę patikrinkite ant alyvos lygio matuoklio nurodytą alyvos lygj. Alyvos lygis turi būti tarp nu-rodytos žemiausio ir aukščiausio lygio žymos.

3. Jei reikia, nuvalykite išbėgusią alyvą ir vėl uždarykite alyvos bakelio dangtelį (19).

F

Surinkimo krepšio tvirtinimas prie prietaiso:

1. Pakelkite apsaugą nuo smūgių (7).
2. Žolės surinkimo krepšį (6) įka-binkite į tam skirtą laikikljį (20) užpakalinėje prietaiso pusėje.
3. Nuleiskite apsauginj dangtį (7) – jis laiko žolės surinkimo krepšį tinkamoje padėtyje.

Žolès surinkimo krepšio nuè-mimas / ištuštinimas:

1. Pakelkite apsauginj dangtį (7) ir išimkite žolės surinkimo krepšį (6).
2. Ištuštinkite žolės surinkimo krepšį (6) (žr. skyrių „Šalinimas/aplinkos apsauga“) ir vėl jį įdėkite.

G

Ipilkite variklio alyvos ir patikrinkite alyvos lygi

Pastatykite prietaisą ant lygios žemės.

1. Atsukite alyvos bakelio dangtelj su alyvos lygio matuokliu (19) ir j bakelj jpilkite alyvos. Alyvos bakelyje telpa 0,3 L

Prieš kiekvieną pjovimo patikrinkite alyvos lygj ir pripilkite, jei alyvos lygis nesiekia žemiausios žymos.

Benzino įpylimas

Įspėjimas! Benzinas yra užsiliepsno- janti ir sveikatai kenksminga medžiaga:

• benziną laikykite jam skirtuose rezervuaruose;
• benzino pilkite tik lauke ir niekada nepilkite veikiant varikliui arba esant jkaitusiam jrenginiui;
• bakelio dangtelj atidarykite atsargiai, kad galètų pasišalinti viršslėgis;
• pildami nerūkykite;
• venkite sąlyčio su oda ir stenkitės nejkvėpti garų;
• išvalykite išbėgusį benziną;
• benziną laikykite atokiai nuo kibirkščia- vimo, atviros ugnies ir kitų uždegimo šaltinių.
• Benzino likučius šalinkite aplinkai tinkamu būdu (žr. „Šalinimas / Aplinkosauga“).

- Nenaudokite benzino ir alyvos mišinio.

- Naudokite bešvinj standartinj arba superbenziną.

Naudojant biologinius degalus, etanolio kiekis neturi viršyti 10%.

- Naudokite tik švarų, šviežią benziną.

- Benzino nelaikykite ilgiau nei vieną mėnesį, nes suprastėja jo kokybė.

1. Atsukite bakelio dangtelj (8) ir jpilkite benzino iki pildymo atvamzdžio apatinio krašto (8a).

Nepripildykite bakelio iki pat vir- šaus, kad benzinas turėtų vietos plėstis.

1. Nuo bakelio dangtelio nuvalykite benzino (8) likučius ir vėl uždarykite bakelio dangtelį.

Valdymas

Atkreipkite dėmesį į apsaugą nuo triukšmo ir vietoje galiojančius po- tvarkius.

Variklio paleidimas ir su- stabdymas

Įspėjimas! Benzinas yra užsi-liepsnojanti medžiaga.

Paleiskite variklj pasitraukę maždaug 3 m nuo pildymo vietos.

Yra gaisro pavojus.

Prietaisą paleiskite tik pastatę ant tvirtos, lygios žemės ir, jei įmanoma, ant žemos žolės. Įsitikinkite, kad pjovimo įrankis nesiekia jokių daiktų ir žemės.

Jūsų saugumui: kai paleidžiate įrenginį, stovėkite už jo.

Reguliariai tikrinkite benzino ir alyvos lygj (žr. „Eksploatavimo pradžia“) ir laiku jų papildykite.

Šaltoji paleistis:

1. 3 kartus paspauskite benzino siurblj (11) (pagalbini paleidimo siurblj) (paveikslėlio nėra).
2. Patraukite apsauginj lanką (2) rankenos kryptimi (1) ir laikykite šioje padėtyje.
3. Patraukite paleidimo rankenėlę (19).
4. Kai variklis užsiveda, lėtai paleiskite paleidimo rankenėlę (18), kad ji slystų paleidimo lyno kreipiamaja.

Užvedant šiltą variklį, benzino siurblio mygtuko spausti nereikia. (11)

Per dažnai spaudžiant benzino siurblio mygtuką per daug benzino patenka j karbiuratorių ir dėl to sunku užvesti variklj.

Variklio sustabdymas:

- Atleiskite apsauginę apkabą (2). vari- klis išsijungia ir peilis sustabdomas.

Peilio sustabdymo įtaisas:

- Reguliariai tikrinkite peilio sustabdymo įtaisą:

Atleiskite apsauginę apkabą (2). va- riklis išsijungia ir peilis sustabdomas. Peilis turi sustoti per 7 sekundes.

Pjovimas vejapjove

1. Paleiskite variklj (žr. I).
2. Pjaudami tvirtai laikykite lenktą ran- keną (1) ir apsauginį lanką (2) abiem rankom.

LT

Bendrieji darbo nurodymai

Darbo nurodymai

• Jei jmanoma, pjaukite sausą veją, kad būtų tausojama danga.
• Nustatykite tokj pjovimo gylj, kad prietaisas nebūtų per daug apkrautas.
• Prietaisą stumkite žingsnio greičiu ir kuo lygesnėmis linijomis. Kad nupjautumėte visą veją, juostos turėtų persidengti kelis centimetrus.
• Nejudèkite atgal.
• Pjaudami šlaitus visada stovėkite skersai.
• Jei peilis atsitrenktų į svetimkūnį, nedelsdami išjunkite variklj. Palaukite, kol peilis sustos ir patikrinkite, ar prietaisas nepažeistas. Toliau galite dirbti tik tuo atveju, jei prietaisas nebuvo pažeistas.
• Trumpam nutraukę darbą ir gabenda-mi prietaisą jį išjunkite ir palaukite, kol peilis sustos.
• Po kiekvieno naudojimo nuvalykite prietaisą, kaip aprašyta skyriuje „Valymas ir techninė priežiūra“.

Pjovimo aukščio nustatymas

Prietaisui galima nustatyti vieną iš 6 pjovimo aukščio padėčių (25-65 mm):

1. Nusukite ratus (12).
2. Ratus (12) vėl prisukite norimoje padėtyje. Visi ratai turi būti viename aukštyje.

Dekoratyvinei vejai pjauti nustatykite maždaug 30–45 mm pjovimo aukštį, o vaikščiojamajai vejai – maždaug 40–65 mm.

Kai sezono pradžioje pjaunate pirmą kartą, nustatykite didesnį pjovimo aukštį.

Valymas ir techninė priežiūra

Šioje instrukcijoje nenurodytus remonto ir techninės priežiūros darbus paveskite atlikti mūsų kvalifikuotiems dirbtuvių darbuotojams. Naudokite tik originalias „Grizzly“ atsargines dalis. Antraip gali įvykti nelaimingas atsitikimas!

Techninės priežiūros ir valymo darbus atlikite tik išjungę variklj ir ištraukę uždegimo žvakės kištuką. Galite susižeisti!

Prieš pradėdami visus techninės priežiūros ir valymo darbus palaukite, kol prietaisas atvės. Variklio elementai yra karšti. Kyla pavojus nudegti!

Dirbdami su peiliu užsidėkite pirštines.

Valymas ir bendrieji techninės priežiūros darbai

Prieš valymo ir techninės priežiūros darbus prietaiso apatinėje pusėje paverskite prietaisą taip, kad jo uždegamoji žvakė būtų nukreipta į viršų.

Pasirūpinkite, kad antras asmuo laikytų prietaisą, nes jis gali virsti atgal.

Neverskite prietaiso ant šono arba j priekj. Gali išbėgti darbiniai skys-čiai ir sugesti variklis.

• Prietaisas visada turi būti švarus. Prietaisą valykite šepečių arba servetėle, nenaudokite jokių agresyvių valymo priemonių ar tirpiklių.
  Variklio neplaukite vandeniu, nes galite užteršti degalų tiekimo sistemą.
• Baigę pjauti mediniu arba plastikiniu daiktu nuvalykite prilipusius augalų likučius. Kruopščiai išvalykite ventiliacijos angas, išmetimo angą ir peilio sritį (taip pat žr. „Peilių valymas“). Nenaudokite kietų arba aštrių daiktų, nes jie gali pažeisti prietaisą.
  • Retkarčiais alyva sutepkite ratus.
• Prieš kiekvieną naudojimą patikrinkite, ar nesimato aiškių vejapjovės trūku-mų, pavyzdžiui, ar dalys neatsilaisvi-no, nenusidėvėjo ir nėra pažeistos. Patikrinkite, ar visos veržlės, sraigtai ir varžtai tvirtai priveržti.
• Patikrinkite, ar gaubtai ir apsauginiai (2, 5, 16) jrenginiai nepažeisti ir stipriai pritvirtinti. Prireikus juos pa- keiskite.

Oro filtro keitimas

Niekada neeksploatuokite prietaiso be oro filtro. Dulkės ir nešvarumai patenka i variklj ir gali sugadinti jrenginį.

1. Nutraukite uždegamosios žvakės antgalį (14) (žr. „Uždegamosios žvakės techninė priežiūra“).
2. Atidarykite oro filtro dėžutę (9) ir išim-kite oro filtrą (10).
3. Oro filtrą (10) išplaukite muilo tirpale ir išdžiovinkite. Oro filtrą suvilgykite ke-liais šviežio variklio tepalo lašais.
4. Sugadintą oro filtrą pakeiskite nauju filtru (žr. „Atsarginės dalys/ Priedai“).
5. Oro filtrą (10) įmontuokite į oro filtro dėžutę (9) ir ją vėl uždarykite.

Uždegimo žvakės keiti- mas / nustatymas

Nusidėvėjus uždegimo žvakėms arba esant per ilgam intervalui tarp uždegimų sumažėja variklio galingumas.

1. Uždegimo žvakės kištuką (14) ištraukite traukdami ir sukdami uždegimo žvakę..
2. Uždegimo žvakės raktu prieš laikro-džio rodyklę išsukite. (15)
3. Tarpumačiu patikrinkite intervalą tarp uždegimų (galite įsigyti specializuotose parduotuvėse). Intervalas tarp uždegimų turi būti 0,5-0,6 mm.
4. Prireikus nustatykite atstumą atsargiai lenkdami uždegimo žvakės uždegimo lanką.
5. Nuvalykite uždegimo žvakę metaliniu šepečiu.
6. Istatykite nuvalytą ir nustatytą użdegimo žvakę arba pakeiskite pažeistą użdegimo žvakę nauja (rekomenduoja-mas priveržimo momentas yra 20 Nm) (žr. „Atsarginės dalys“).

Techninės priežiūros intervalai

Reguliariai atlikite lentelėje „Techninės priežiūros intervalai“ nurodytus techninės priežiūros darbus. Reguliariai atliekant techninės priežiūros darbus prietaisas tarnaus ilgiau. Be to, jis pjaus optimaliai ir bus galima išvengti nelaimingų atsitikimų..

Techninės priežiūros darbai (žr. „Valymas ir techninė prie-žiūra“)	Prieš Po		Po pir-muju 5 val.	Po 8 val.	Po 50 val.	Kas-met
	darba / darbo
Patikrinti ir priveržti varžtus, veržles, sraigtus	√
Patikrinti variklio alyvos lygj / benzino lygj ir prireikus papil-dyti variklio alyvos / benzino	√			√
Nuvalyti valdymo elementus / garso slopintuvo sritj		√		√
Pakeisti variklio alyvą			√ √	√
Pakeisti oro filtrąa						√
Nuvalyti / nustatyti / pakeisti uždegimo žvakę				√		√
Peilių valymas/galandimas / keitimas		√				√
Nuvalyti oro aušinimo sistemąa,b						√

^a jei susikaupia daug dulkių arba nešvarumų reikia valyti dažniau.

Variklio alyvos keitimas

Variklio alyvą keiskite, kai benzino bakelis yra tuščias ir variklis yra šiltas.

- Pirmą kartą variklio alyvą keiskite mażdaug po 5 eksploatavimo valandų, po to keiskite kas 50 eksploatavimo valandų arba kasmet.

- Panaudotą alyvą utilizuokite nekenkdami aplinkai (žr. „Utilizavimas / aplinkos apsauga“).

1. Ištraukite uždegimo žvakės kištuką (14) (žr. „Uždegimo žvakės keitimas / nustatymas “.

2. Atidarykite alyvos bakelio dangtelj (8) ir alyvos siurbliu ištraukite variklio alyvą.

3. Vėl įpilkite variklio alyvos (žr. „Eksplo-atavimo pradžia“).

Peilių galandimas / keitimas

Tik kvalifikuotos dirbtuvės gali įmontuoti arba išmontuoti peilį.

• Ištraukite uždegimo žvakės kištuką (14) ir patikrinkite, ar peilis nenusi-dėvėjo ir nėra pažeistas.
• Atšipusj peilj visada paveskite pagaląsti specializuotų dirbtuvių darbuoto-jams, nes jie gali patikrinti disbalansą.

- Pažeistą peilį arba netinkamai subalansuotą peilį visada keiskite specializuotose dirbtuvėse.

Netinkamai sumontuotas peilis gali sunkiai sužeisti.

Karbiuratoriaus nustatymas

Gamykloje iš anksto nustatytas optimalus karbiuratoriaus galingumas. Jei reikia pakoreguoti nustatymą, tai reikėtų atlikti techninės priežiūros dirbtuvėse.

Laikymas

Bendrieji laikymo nurodymai

Nelaikykite prietaiso neištuštinę surinkimo dėžės. Esant karštam orui kaistani žolė pradeda rūgti. Gali kilti gaisras.

• Prieš pastatydami prietaisą jį nuvalykite ir atlikite techninės priežiūros darbus.
• Palaukite, kol variklis atvės ir tik tada prietaisą statykite uždarose patalpose.
• Degalus laikykite tik tinkamuose ir jiems pritaikytuose rezervuaruose.
• Prietaisą laikykite sausoje vietoje, kurioje nesikaupia dulkės ir kur jo negali pasiekti vaikai.
• Ant prietaiso nedėkite nailoninių maišų, nes gali kauptis drėgmė ir atsirasti pelėsis.

Laikymas, kai prietaisas eksploatuojamas retai

Jei nepaisysite laikymo nurodymų, dėl karbiuratoriuje likusių degalų prietaisas gali sunkiai užsivesti arba po tam tikro laiko sugesti.

• Benzino bakelj ištuštinkite gerai vėdinamoje vietoje.
• Ištuštinkite karbiuratorių: užveskite variklj ir leiskite jam veikti tol, kol variklis sustos. Palaukite, kol variklis atvės.
• Pakeiskite alyvą (žr. „Variklio alyvos keitimas“).
• Patepkite variklj konservavimo priemo- ne:

- išsukite uždegimo žvakę (M15) (žr. skyrių „Valymas ir techninė priežiūra – uždegimo žvakės keitimas / nustatymas“);

- per uždegimo žvakės angą i variklio skyrių įpilkite valgomajį šaukštą variklio alyvos;

- esant patrauktam apsauginiam lan- kui (2) kelis kartus lėtai patrau- kite paleidimo lyną (19) kad variklio viduje pasiskirstytų alyva;

- vél tvirtai prisukite uždegimo žvak (15).

- Panaudotą alyvą ir benzino likučius utilizuokite nekenkdami aplinkai (žr. „Utilizavimas / aplinkos apsauga“)

Benzino bakelio nereikia ištuštinti, jei i benziną pylète degalų priedų (žr. „Atsarginės dalys“).

Utilizavimas / aplinkos apsauga

- Prietaisą, priedus ir pakuotę perduokite utilizuoti aplinkos apsaugos atliekų utilizavimo įstaigai.

- Rūpeestingai ištuštinkite benzino ir alyvos bakelį ir savo prietaisą perduokite perdirbimo įstaigai. Naudotas plastikines ir metalines dalis galite surūšiuoti ir perduoti atliekų utilizavimo įstaigai.

LT

• Panaudotą alyvą ir benzino likučius perduokite utilizavimo įstaigai ir nepilkite jų į kanalizaciją arba vandens nuotakus.

• Apie tai teiraukitės „Grizzly“ pardavėjo.

• Jei mums atsiųsite savo sugedusį prietaisą, mes jį utilizuosime nemokamai.

• Nupjautos žolės nemeskite į šiukšlių konteinerius, ją nuvežkite į kompostavimo vietą arba kaip trąšas paskirstykite po krūmais ir medžiais.

Atsarginès dalys/Priedai

Atsargines dalis ir priedus galite jsigyti interneto svetainėje www.grizzly-service.eu

Dėl tolesnių klausimų kreipkitės į „Service-Center,“ (žr. „Service-Center“).

Garantija

• Šio prietaiso garantija galioja 2 me-tus nuo prietaiso jsigijimo datos ir tik pirmajam pirkėjui. Šis prietaisas nėra skirtas komercinio naudojimo reikmėms. Naudojant komerciniams tikslams, garantija negalioja.
  • Garantija netaikoma:

• Pažeidimams, atsiradusiems prietai-sui įprastai susidėvėjus, dėl perkrovų ar jei prietaisas buvo netinkamai naudojamas.

• Komercinėms reikmėms naudoja- miems prietaisams.
• Pažeidimams, atsiradusiems nesilaikius naudojimo instrukcijos ar valymo intervalu.
• Prietaisams, kuriems jau buvo atliktas techninis remontas.

- Garantija taip pat netaikoma variklio gedimams, atsiradusiems naudojus

netinkamus degalus ar netinkamai juos sumaišius, o taip pat visiems prietaiso gedimams dėl nepakankamo prietaiso tepimo.

- Toliau išvardytos dalys įprastai susidėvi, todėl joms garantija netaikoma: pjovimo įtaisui, uždegimo žvakėms, degalų filtrui, oro filtrui, paleidiklio lynui.

Remonto paslaugos

- Pagrįstu garantiniu atveju prašome telefonu susisiekti su mūsų klientų aptarnavimo centru. Čia jums bus suteikta daugiau informacijos dėl pretenzijos nagrinėjimo.

Nesiųskite prietaisų mūsų klientų aptarnavimo dirbtuvėmis prieš tai ne-suderinę telefonu, nes atsisakius pri-imti prietaisą jums gali tekti padengti išlaidas.

• Dėmesio: Jokiu būdu nesiųskite su-gedusių prietaisų su pripildytu degalų ar alyvos bakeliu. Būtinai ištuštinkite bakelius. Transportuojant galimus materialinius nuostolius (jei išteka alyva / benzinas paguldžius prietaisą ant šono ar apverstą!) ir (ar) gaisro pada-rytus nuostolius prisiima siuntėjas.
• Pataisius arba pakeitus prietaisą, garantijos teikimo laikotarpis nepratęsiamas ir suteikus tokių su prietaisu susijusių paslaugų ar įmontavus atsarginių dalių garantijos teikimo laikotarpis ir naujo neskaičiuojamas. Ta pati sąlyga taikoma ir naudojantis vietos klientų aptarnavimo tarnybos paslaugomis.
• Jūsų atsiųstus sugedusius prietaisus pašalinsime nemokamai.

Klaidų paieška

Problema Galima priežastis Klaidos šalinimas
Neužsiveda variklis	Bakelyje per mažai benzino.	Ipilkite benzino.
	Netinkama paleidimo eilėstvarka.	Atkreipkite dėmesį j variklio paleidimo instrukciją (žr. „Valdymas“).
	Netinkamai įkištas uždegimo žvakės (14) kištukas, aprūko uždegimo žvakės.	Įstatykite uždegimo žvakės kištuką. Nuvalykite, nustatykite arba pakeiskite uždegimo žvakę (žr. „Valymas ir techninė priežiūra“).
	Netinkamas karbiuratoriaus mišinys.	Karbiuratorių nuneškite nustatyti į specializuotas dirbtuves.
Variklis užsiveda, tačiau prietaisas neveikia visu galingumu.	Nešvarus oro filtras (10)	Pakeiskite oro filtrą (žr. „Valymas ir techninė priežiūra“)
	Netinkamas karbiuratoriaus mišinys.	Karbiuratorių nuneškite nustatyti į specializuotas dirbtuves.
Variklio trūkčioja užstringa.	Netinkamas karbiuratoriaus mišinys.	Karbiuratorių nuneškite nustatyti į specializuotas dirbtuves.
	Aprūko uždegimo žvakės (15)	Nuvalykite, nustatykite arba pakeiskite uždegimo žvakės (žr. „Valymas ir techninė priežiūra“).
Variklis perkaista.	Užsikišo ventiliacijos anga. Išv	alykite ventiliacijos angą.
	Netinkama uždegimo žvakė (15)	Pakeiskite uždegimo žvakę.
	Variklyje per mažai variklio alyvos.	Įpilkite variklio alyvos (žr. „Eksploatavimo pradžia“).
Iš variklio kyla dūmai	Nešvarus oro filtras (10)	Pakeiskite oro filtrą (žr. „Valymas ir techninė priežiūra“).
	Variklyje per mažai variklio alyvos.	Įpilkite variklio alyvos (žr. „Eksploatavimo pradžia“).
Netinka darbo rezultatas arba variklis veikia sunkiai	Žolė per trumpa arba per aukšta.	Pakeiskite pjovimo aukštį. Žr. „Pjovimo aukščio nustatymas“.
	Atbuko peilis.	Peilį nuneškite pagaląsti į specializuotas dirbtuves arba pakeiskite.
	Peilį blokuoja žolė, pilna žolės surinkimo dėžė , užsikišo išmetimo kanalas.	Išvalykite žolę (žr. „Valymas ir techninė priežiūra“).
Peilis nesisuka.	Peilį blokuoja žolė. Išvalykite	žolę.
	Peilis netinkamai sumontuotas	Peilį sumontuokite specializuotose dirbtuvėse.
Nejprasti garsai, tarškėjimas arba vibracija.	Peilis netinkamai sumontuotas	Peilį sumontuokite specializuotose dirbtuvėse.
	Peilis pažeistas.

Indice

Introduzione....116

Uso previsto....116

LT Vertimas iš originaliųEB atitikties deklaracija
Šiuo dokumentu mes patvirtiname, kadBenzininė vejapjovėSerija BRM 4013Partijos numerisB-46623atitinka toliau nurodytų numatytųjų ES direktyvų galiojantį leidimą:
2006/42/EC • 2014/30/EU • 2000/14/EG • 2005/88/EC
Kad būtų galima užtikrinti atitiktį, taikyti šie darnieji standartai ir nacionaliniai standartai bei nuostatos:
EN ISO 5395-2:2013/A2:2017EN ISO 5395-1:2013+A1:2018 • EN ISO 14982:2009
Remiantis 2000/14/EB dėl valstybių narių įstatymų, reglamentuojančių lauko sąlygomis naudojamos įrangos į aplinką skleidžiamą triukšmą, suderinimo, papildomai patvirtinama: Garso galingumo lygisNumatyta: 96 dB(A)Išmatuota: 94,3 dB(A)Taikyta atitikties vertinimo procedūra pagal 2000/14/EB VI priedą,TÜV SÜD, NB: 0036
Tiktai gamintojas yra atsakingas už šio atitikties pareiškimo parengimą:
[GTG38X] Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGermany11.01.2021	Christian FrankAsmuo, įgaliotas sudaryti dokumentaciją

* Pirmiau aprašytas deklaracijos objektas atitinka 2011 m. birželio 8 d. Europos Parlamento ir Tarybos Direktyvos 2011/65/ES dėl tam tikrų pavojingų medžiagų naudojimo elektros ir elektroninėje įrangoje apribojimo reikalavimus.
