BEDIENUNGSANLEITUNG BRM 4013 Grizzly

Benzin-Rasenmäher DE

Originalbetriebsanleitung

DE Originalbetriebsanleitung ....6

Bestimmungsgemäße Verwendung.....6

Allgemeine Beschreibung ....7

Lieferumfang 7

Übersicht....7

Funktionsbeschreibung ....7

Schutzeinrichtungen....7

Technische Daten 8

Bildzeichen/Symbole......8

Bildzeichen auf dem Gerät......8

Symbole in der Betriebsanleitung .....9

Sicherheitshinweise....9

Inbetriebnahme....13

Griffgestänge montieren....13

Räder montieren 13

Grasfangkorb montieren/leeren .....13

Motoröl einfüllen und Ölstand kontrollieren....13

Benzin einfüllen....14

Bedienung....14

Motor starten und stoppen 14

Mähen 15

Arbeitshinweise....15

Allgemeine Arbeitshinweise .....15

Schnitthöhe einstellen....16

Reinigung und Wartung......16

Reinigung und allgemeine Wartungsarbeiten....16

Luftfilter austauschen....17

Zündkerze warten 17

Motoröl wechseln 17

Wartungsintervalle 17

Messer schleifen/austauschen......18

Vergaser einstellen....18

Lagerung 18

Allgemeine Lagerungshinweise .....18

Lagerung während längerer Betriebspausen 19

Entsorgung/Umweltschutz .....19

Ersatzteile/Zubehör 20

Garantie....20

Reparatur-Service....20

Fehlersuche 21

Original EG- Konformitätserklärung ....164

Explosionszeichnung......174

Service-Center 175

Einleitung

Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Gerät entschieden.

Dieses Gerät wurde während der Produktion auf Qualität geprüft und einer Endkontrolle unterzogen. Die Funktionsfähigkeit Ihres Gerätes ist somit sichergestellt.

Die Betriebsanleitung ist Bestandteil dieses Gerätes. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Bitte lesen Sie vor der ersten Inbetriebnahme diese Betriebsanleitung. Machen Sie sich vor der Benutzung des Gerätes mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie die Betriebsanleitung gut auf und händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte mit aus.

Bestimmungsgemäße Verwendung

Das Gerät ist nur für das Mähen von Rasen- und Grasflächen im häuslichen Bereich bestimmt.

Dieses Gerät ist nicht zur gewerblichen Nutzung geeignet. Bei gewerblichem Einsatz erlischt die Garantie.

Jede andere Verwendung, die in dieser

Betriebsanleitung nicht ausdrücklich zugelassen wird, kann zu Schäden am Gerät führen und eine ernsthafte Gefahr für den Benutzer darstellen.

Das Gerät ist zum Gebrauch durch Erwachsene bestimmt. Kinder sowie Personen, die mit dieser Betriebsanleitung nicht vertraut sind, dürfen das Gerät nicht benutzen.

Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich.

Allgemeine Beschreibung

Die Abbildungen finden Sie auf den Seiten 2 bis 4.

Lieferumfang

Nehmen Sie das Gerät vorsichtig aus der Packung und prüfen Sie, ob die nachfolgenden Teile vollständig sind:

• Benzin-Rasenmäher
• oberer Griffholm
• untere Holme (2x)
• Montage-/Zündkerzenschlüssel
• Grasfangkorb
• Kabelklemme
• Kurzanleitung
• Betriebsanleitung

Übersicht

1 Bügelgriff

2 Sicherheitsbügel

3 Kabelklemme
4 Montagematerial Bügelgriff

5 unterer Holm

6 Grasfangkorb

7 hinterer Prallschutz

8 Tankdeckel

9 Luftfilterbox

10 Luftfilter (nicht sichtbar)
11 Benzinpumpe (Primer)
12 Rad
13 Gerätegehäuse
14 Zündkerzenstecker
15 Zündkerze
16 Auspuffschutz
17 Öltankkappe mit Ölmessstab (nicht sichtbar)
18 Starterseil-Führung
19 Startergriff mit Starterseil

5a Kreuzschlitzschraube

4a Griffmutter

4b Schraube

12aRadverschraubung

12b Radkappe

6a Kunststoff-Lasche

Grasfangkorb-Gestänge

20 Grasfangkorb-Aufhängung

8a Einfüllstutzen

Funktionsbeschreibung

Das Gerät wird mit einem leistungsfähigen 4-Takt-Motor (Rato RAV125-s) ange-trieben.

Das Gerät ist mit einem robusten Kunststoffgehäuse, einem Grasfangkorb und einem zusammenklappbaren Griffholm ausgestattet.

Die Funktion der Bedienteile entnehmen Sie bitte den nachfolgenden Beschreibungen.

Schutzeinrichtungen

2 Sicherheitsbügel

Bei Loslassen des Sicherheitsbügels stoppt das Gerät.

7 Hinterer Prallschutz

schützt die Bedienperson vor weggeschleuderten Teilen und vor unbeabsichtigter Messerberührung, wenn ohne Grasfangkorb gemäht wird.

16 Auspuffschutz

verhindert, dass Hände oder brennbare Materialien mit einem heißen Auspuff in Kontakt kommen.

Technische Daten

Benzinrasenmäher ...... BRM 4013

Motor ......Rato RAV125-s

Motorhubraum ....127 cm ^3 (cc)

Leistungsaufnahme ..... 1,9 kW (2,58 PS)

Leerlaufdrehzahl (n _0 )...... max. 2900 min ^-1

Anzugsdrehmoment Messer.. max. 45 Nm

Volumen Benzintank....0,8 l

Oktanzahl 95-98

Volumen Motoröltank....300 ml

Motoröl....SAE10W-40

Zündkerze...... TORCH F5RTC

Schnittkreis....Ø 400 mm

Schnitthöhe......3-stufig, 25 - 65 mm

Volumen Grasfangkorb....40 l

Gewicht ....19 kg

Schalldruckpegel

(L_pA) 82,9 dB(A); K_pA = 3 dB

Schallleistungspegel ( L_WA )

gemessen..... 94,3 dB(A); K_WA = 1,84 dB garantiert.....96 dB(A)

Vibration am Handgriff

(a_h) 4,99 m/s², K=1,5 m/s²

Lärm- und Vibrationswerte wurden entsprechend den in der Konformitätserklärung genannten Normen und Bestimmungen ermittelt.

Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfver-

fahren gemessen worden und kann zum Vergleich eines Gerätes mit einem anderen verwendet werden.

Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden.

Warnung: Der Schwingungs- emissionswert kann sich während der tatsächlichen Benutzung des Gerätes von dem Angabewert unterscheiden, abhängig von der Art und Weise, in der das Gerät verwendet wird.

Versuchen Sie, die Belastung durch Vibrationen so gering wie möglich zu halten. Beispielhafte Maßnahmen zur Verringerung der Vibrationsbelastung sind das Tragen von Handschuhen beim Gebrauch des Werkzeugs und die Begrenzung der Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus zu berücksichtigen (beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).

Bildzeichen/Symbole

Bildzeichen auf dem Gerät

Vorsicht!

Betriebsanleitung lesen.

Verletzungsgefahr durch weggeschleuderte Teile.

Umstehende Personen von dem Gerät fernhalten.

Vorsicht - Giftige Dämpfe!

Gerät nicht in geschlossenen Räumen betreiben.

Vorsicht - Benzin ist brennbar! Nicht rauchen und Wärmequellen fernhalten.

Verletzungsgefahr durch scharfe Messer! Füße und Hände fernhalten. Vor Wartungsarbeiten Motor ausschalten und Zündkerzenstecker ziehen.

Gerät nicht der Feuchtigkeit aus- setzen. Rasenmähermesser läuft nach. Verletzungsgefahr!

icht - Heiße Flächen! Verbrennungsgefahr. Vorsicht Verletzungsgefahr! Tragen Sie Augen- und Gehörschutz.

Stellen Sie den Motor ab, wenn Sie das Gerät verlassen. en Sie niemals, während Personen, besonders Kinder oder Tiere in der Nähe sind.

Angabe des Schallleistungspegels L_WA in dB.

Gefahr! Füße fernhalten.

Motoröl dehnt sich bei Wärme aus! Achten Sie beim Motorölwechsel auf die Maximummarke am Ölmessstab.

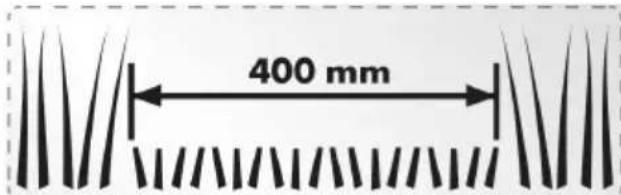

400 mm

Schnittkreis

Bildzeichen an der Benzinpumpe:

Benzinpumpe (Primer) vor dem Start 3x drücken.

Bildzeichen am Griffholm:

Gerät stoppen: Sicherheitsbügel los- lassen

Symbole in der Betriebsanleitung

Gefahrenzeichen mit Angaben zur Verhütung von Personen- oder Sachschäden.

Gebotszeichen (anstelle des Aus-rufungszeichens ist das Gebot er-läutert) mit Angaben zur Verhütung von Schäden.

Hinweiszeichen mit Informationen zum besseren Umgang mit dem Gerät.

Sicherheitshinweise

Dieser Abschnitt behandelt die grundlegenden Sicherheitsvorschriften bei der Arbeit mit dem Gerät.

WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können Brand und/oder schwere Verletzungen verursachen.

Hinweise:

- Lesen Sie die Betriebsanleitung sorgfältig. Machen Sie sich mit den Ein-

stellmöglichkeiten und dem richtigen Gebrauch des Gerätes vertraut.

- Lassen Sie sich bei Unsicherheiten im Gebrauch des Gerätes und über verbotene Betätigungen angemessen schulen.

- Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit. Benutzen Sie das Gerät nicht, wenn Sie müde oder krank sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen.

- Dieses Gerät ist nicht dafür bestimmt, durch Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden; es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhalten von ihr Anweisungen, wie das Gerät zu benutzen ist.

- Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

- Erlauben Sie niemals Kindern oder anderen Personen, die die Betriebsanleitung nicht kennen, das Gerät zu benutzen. Örtliche Bestimmungen können das Mindestalter des Benutzers festlegen.

- Mähen Sie niemals, während Personen, besonders Kinder, oder Tiere in der Nähe sind. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

- Denken Sie daran, dass der Benutzer für Unfälle mit anderen Personen oder deren Eigentum verantwortlich ist.

- Beachten Sie den Lärmschutz und örtliche Vorschriften.

Vorbereitende Maßnahmen:

- Während des Mähens sind immer rutschfestes Schuhwerk und lange Hosen zu tragen. Mähen Sie nicht barfüßig oder in leichten Sandalen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. Das Tragen geeigneter Kleidung verringert das Risiko von Verletzungen.

- Überprüfen Sie das Gelände, auf dem das Gerät eingesetzt wird und entfernen Sie alle Gegenstände (z.B. Steine, Stöcke, Drähte, Spielzeug), die erfasst und weggeschleudert werden können.

- Warnung: Benzin ist hochgradig entflammbar. Feuer oder Explosionen können zu schweren Verbrennungen führen:

- bewahren Sie Benzin nur in den dafür vorgesehenen Behältern auf;

- tanken Sie nur im Freien und rauchen Sie nicht während des Einfüllvorgangs;

- Benzin ist vor dem Starten des Motors einzufüllen. Während der Motor läuft oder bei heißem Gerät darf der Tankdeckel nicht geöffnet oder Benzin nachgefüllt werden.

- falls Benzin übergelaufen ist, darf kein Versuch unternommen werden, den Motor zu starten. Stattdessen ist das Gerät von der benzinverschmutzten Fläche zu entfernen. Jeglicher Zündversuch ist zu vermeiden, bis sich die Benzindämpfe verflüchtigt haben;

- aus Sicherheitsgründen sind Benzintank- und andere Tankdeckel bei Beschädigung auszutauschen.

- Ersetzen Sie defekte Schalldämpfer.

- Vor dem Gebrauch ist immer durch Sichtkontrolle zu prüfen, ob die

Schneidwerkzeuge, Befestigungsbolzen und die gesamte Schneideinrichtung abgenutzt oder beschädigt sind. Zur Vermeidung einer Unwucht dürfen abgenutzte oder beschädigte Werkzeuge und Bolzen nur satzweise ausgetauscht werden.

• Seien Sie vorsichtig bei Geräten mit mehreren Schneidwerkzeugen, da die Bewegung eines Messers zur Rotation der übrigen Messer führen kann.
• Benutzen Sie nur Ersatz- und Zubehörteile, die vom Hersteller geliefert und empfohlen werden. Der Einsatz von Fremdteilen kann zu Verletzungen führen und führt zum sofortigen Verlust des Garantieanspruches.

Handhabung:

• Lassen Sie den Verbrennungsmotor nicht in geschlossenen Räumen laufen, in denen sich gefährliches Kohlenmonoxid sammeln kann.
• Mähen Sie nur bei Tageslicht oder bei guter künstlicher Beleuchtung. Ein unbeleuchteter Arbeitsbereich kann zu Unfällen führen.
• Vermeiden Sie, wenn möglich, den Einsatz des Gerätes bei nassem Gras.
• Achten Sie immer auf einen sicheren Stand, besonders an Hängen, Müllhalden, Gräben oder Deichen. Dadurch können Sie das Gerät in unerwarteten Situationen besser kontrollieren.
• Arbeiten Sie immer quer zum Hang, niemals auf- oder abwärts.
• Seien Sie besonders vorsichtig, wenn Sie die Fahrtrichtung am Hang ändern.
• Mähen Sie nicht an übermäßig steilen Hängen (maximal 10°).

- Führen Sie das Gerät nur im Schritttempo.

• Seien Sie besonders vorsichtig, wenn

Sie das Gerät umkehren oder es zu sich heranziehen.

• Halten Sie das Schneidwerkzeug an, wenn das Gerät gekippt werden muss, zum Transport über andere Flächen als Gras und wenn das Gerät von und zu der zu mähenden Fläche bewegt wird.
• Benutzen Sie niemals das Gerät mit beschädigten Schutzeinrichtungen oder Schutzgittern oder ohne angebaute Schutzeinrichtungen, z.B. Prallschutz und/oder Grasfangeinrichtungen. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

- Ändern Sie nicht die Reglereinstellung des Motors oder überdrehen Sie ihn nicht. Sie könnten das Gerät beschädigen.

- Bevor Sie den Motor starten, kuppeln Sie alle Schneidwerkzeuge und Antriebe aus.

- Starten Sie das Gerät mit Vorsicht, entsprechend den Herstelleranweisungen. Achten Sie auf ausreichenden Abstand der Füße zu dem Schneidwerkzeug. Es besteht Verletzungsgefahr.

- Beim Starten oder Anlassen des Motors darf das Gerät nicht gekippt werden, es sei denn, das Gerät muss bei dem Vorgang angehoben werden. In diesem Fall kippen Sie das Gerät nur so weit, wie es unbedingt erforderlich ist und heben Sie nur die vom Benutzer abgewandte Seite hoch.

- Starten Sie den Motor nicht, wenn Sie vor der Auswurföffnung stehen.

- Schalten Sie den Motor nach Anweisung ein und nur dann, wenn Ihre Füße in sicherem Abstand von den Schneidwerkzeugen sind.

- Führen Sie niemals Hände oder Füße

an oder unter sich drehende Teile. Halten Sie sich immer entfernt von der Auswurföffnung. Ein Moment der Unachtsamkeit bei Benutzung des Gerätes kann zu schweren Verletzungen führen.

• Heben oder tragen Sie niemals das Gerät mit laufendem Motor.

• Stellen Sie den Motor ab, ziehen Sie den Zündkerzenstecker ab und vergewissern Sie sich, dass alle beweglichen Teile still stehen:

• bevor Sie Blockierungen lösen oder Verstopfungen in der Auswurföffnung beseitigen;

• bevor Sie das Gerät überprüfen, reinigen oder daran arbeiten;
• wenn ein Fremdkörper getroffen wurde. Suchen Sie nach Beschädigungen am Gerät und führen Sie die erforderlichen Reparaturen durch, bevor Sie erneut starten und mit dem Gerät arbeiten;
• falls das Gerät anfängt, ungewöhnlich stark zu vibrieren, ist eine sofortige Überprüfung erforderlich.
• wenn Sie das Gerät verlassen;

• bevor Sie nachtanken.

• Hinterlassen Sie das Gerät nie unbeaufsichtigt am Arbeitsplatz.

• Arbeiten Sie nicht mit einem beschädigten, unvollständigen oder ohne die Zustimmung des Herstellers umgebauten Gerät. Der Gebrauch von Geräten für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
• Arbeiten Sie nicht mit dem Gerät bei Blitzschlaggefahr. Gefahr durch elektrischen Schlag

Wartung und Lagerung:

- Sorgen Sie dafür, dass alle Muttern, Bolzen und Schrauben fest ange-

zogen sind und das Gerät in einem sicheren Arbeitszustand ist. Viele Unfälle haben ihre Ursache in schlecht gewarteten Geräten.

• Bewahren Sie niemals das Gerät mit Benzin im Benzintank innerhalb eines Gebäudes auf, in dem möglicherweise Benzindämpfe mit offenem Feuer oder Funken in Berührung kommen können.
• Lassen Sie den Motor abkühlen, bevor Sie das Gerät in geschlossenen Räumen abstellen. Es besteht Brandgefahr.
• Um Brandgefahr zu vermeiden, halten Sie Motor, Auspuff und den Bereich um den Benzintank frei von Gras, Blättern oder austretendem Fett (Motoröl).
• Prüfen Sie regelmäßig die Grasfang-einrichtung auf Verschleiß oder Verlust der Funktionsfähigkeit.
• Ersetzen Sie aus Sicherheitsgründen abgenutzte oder beschädigte Teile. Ersetzen Sie defekte Schalldämpfer.
• Falls der Benzintank zu entleeren ist, sollte dies im Freien erfolgen.
• Behandeln Sie Ihr Gerät mit Sorgfalt. Halten Sie die Werkzeuge scharf und sauber, um besser und sicherer arbeiten zu können. Befolgen Sie die Wartungsvorschriften.
• Versuchen Sie nicht, das Gerät selbst zu reparieren, es sei denn, Sie besitzen hierfür eine Ausbildung. Sämtliche Arbeiten, die nicht in dieser Betriebsanleitung angegeben werden, dürfen nur von Kundendienststellen ausgeführt werden, die von uns ermächtigt sind.
• Bewahren Sie das Gerät an einem trockenen Ort und außerhalb der Reichweite von Kindern auf. Geräte sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

Inbetriebnahme

Vorsicht! Verletzungsgefahr durch rotierendes Messer. Nehmen Sie Arbeiten am Gerät nur bei abgeschaltetem und stillstehendem Messer vor.

Bevor Sie das Gerät starten, müssen Sie

• das Griffgestänge montieren
• Motoröl einfüllen,
• Benzin einfüllen,
• ggf. den Grasfangkorb montieren,
• ggf. die Schnitthöhe einstellen.

Griffgestänge montieren

Untere Holme montieren:

Setzen Sie die unteren Holme

(5) in die Aufnahme des Rasen- mähergehäuses ein.

1. Befestigen Sie die unteren Holme (5) mit den beiliegenden Schrauben (5a).

Bügelgriff montieren:

1. Befestigen Sie den Bügel- griff (1) mit den beiliegenden Schrauben und den Griffmuttern (2) an den unteren Holmen (5).

2. Klipsen Sie die Kabelhalter (3) am unteren Holm (5) ein und fixieren Sie damit das Kabel.

Räder montieren

1. Schieben Sie die Radverschraubungen (12a) durch die mittlere Bohrung der Räder (12).
2. Schrauben Sie die Räder (12) in der gewünschten Position fest. Alle Räder müssen auf die gleiche Höhe eingestellt sein. Es sind 3 Positionen möglich.

Grasfangkorb montieren/leeren

Achtung: Gerät nicht ohne vollständig angebrachten Fangkorb oder ohne Prallschutz betreiben. Verletzungsgefahr!

Grasfangkorb zusammenbauen:

1. Stülpen Sie die Kunststoff-Laschen (6a) über das Grasfang-korb-Gestänge (6b).

Grasfangkorb am Gerät anbringen:

1. Heben Sie den Prallschutz (7) an.
2. Hängen Sie den Grasfangkorb (6) in die dafür vorgesehene Aufhängung (20) an der Rückseite des Gerätes ein.
3. Legen Sie den Prallschutz (7) ab, er hält den Grasfangkorb in Position.

Grasfangkorb abnehmen/ entleeren:

1. Heben Sie den Prallschutz (7) an und nehmen Sie den Grasfangkorb (6) heraus.
2. Entleeren Sie den Grasfangkorb (6) (siehe Kapitel „Entsorgung/Umweltschutz“) und montieren Sie ihn wieder.

Motoröl einfüllen und Ölstand kontrollieren

Stellen Sie das Gerät auf ebenen Boden.

1. Drehen Sie die Öltankkappe mit Öl-messstab (19) ab und füllen Sie Motoröl in den Öltank. Der Öltank fasst

DE

0,3 l Motoröl. Verwenden Sie Markenöl (z.B. SAE 10W-40).

1. Zum Kontrollieren des Ölstands wischen Sie den Ölmessstab (19) mit einem sauberen Lappen ab und setzen ihn wieder bis zum Anschlag in den Öltank ein.

2. Lesen Sie nach dem Herausziehen den Ölstand am Öl-messstab ab.

Der Ölstand muss sich in dem markierten Feld zwischen Minimum- und Maximummarke befinden.

1. Wischen Sie eventuell verschüttetes Motoröl ab und schließen Sie die Öl-tankkappe (19) wieder.

Prüfen Sie vor jedem Mähen den Ölstand und füllen Sie vor Erreichen des unteren Markierungspunktes Motoröl nach.

Benzin einfüllen

Warnung! Benzin ist entflammbar, gesundheits- und umweltschädlich:

• Benzin in dafür vorgesehenen Behältern aufbewahren;
• Tanken nur im Freien und niemals bei laufendem oder heißem Motor;
• Tankdeckel vorsichtig öffnen, damit sich Überdruck abbauen kann;
• beim Tanken nicht rauchen;
• Hautkontakt und das Einatmen der Dämpfe vermeiden;
• verschüttetes Benzin entfernen;
• Benzin von Funken, offenen Flammen und anderen Zündquellen fernhalten.
• Benzinreste umweltgerecht entsorgen (siehe „Entsorgung/Umweltschutz“).

- Verwenden Sie kein Benzin/Öl-Gemisch.

- Verwenden Sie bleifreies Normal- oder Superbenzin; bei Einsatz von Bio-Kraftstoff darf nicht mehr als 10% Ethanol beigemischt sein.

• Verwenden Sie nur sauberes, frisches Benzin.
• Lagern Sie Benzin nicht länger als einen Monat, da sich seine Qualität verschlechtert.

1. Schrauben Sie den Tankdeckel (8) ab und füllen Sie Benzin bis zur Unterkante des Einfüllstutzens (8a) ein. Füllen Sie den Benzintank nicht ganz voll, damit das Benzin Platz zum Ausdehnen hat.

2. Wischen Sie um den Tankdeckel (8) Benzinreste ab und schließen Sie den Tankdeckel wieder.

Bedienung

Eine gewisse Lärmbelastung durch dieses Gerät ist nicht vermeidbar. Verlegen Sie lärmintensive Arbeiten auf zugelassene und dafür bestimmte Zeiten. Halten Sie sich ggf. an Ruhezeiten und beschränken Sie die Arbeitsdauer auf das Notwendigste. Zu Ihrem persönlichen Schutz und Schutz in der Nähe befindlicher Personen ist ein geeigneter Gehörschutz zu tragen.

Motor starten und stoppen

Warnung! Benzin ist entflammbar. Starten Sie den Motor min-

destens 3 m vom Befüllungsort entfernt. Es besteht Brandgefahr.

Starten Sie das Gerät auf festem, ebenem Boden, möglichst nicht in hohem Gras. Vergewissern Sie sich, dass das Schneidwerkzeug weder Gegenstände noch den Boden berührt.

Zu Ihrer Sicherheit: Stehen Sie hinter dem Gerät, wenn Sie es starten.

Kontrollieren Sie regelmäßig Benzin und Ölstand (siehe „Inbetriebnahme“) und füllen Sie rechtzeitig nach.

Kaltstart:

1. Drücken Sie 3 x die Benzinpumpe (11) (Primer).
2. Ziehen Sie den Sicherheitsbügel (2) in Richtung Bügelgriff (1) und halten Sie ihn.
3. Ziehen Sie am Startergriff (19).
4. Wenn der Motor startet, lassen Sie den Startergriff langsam in die Starterseil-Führung (18) zurückgleiten.

Bei einem Warmstart ist das Drücken des Primers (11) nicht notwendig.

Wenn der Primer zu oft gedrückt wird, gelangt zu viel Benzin in den Vergaser und der Motor ist schwierig zu starten.

Motor-Stopp:

- Lassen Sie den Sicherheitsbügel (2) los. Der Motor schaltet ab und das Messer wird abgebremst.

Messerstoppvorrichtung:

Überprüfen Sie regelmäßig die Messer- stoppvorrichtung:

Lassen Sie den Sicherheitsbügel (2) los. Der Motor schaltet ab und das Messer wird abgebremst. Das Messer muss innerhalb von 7 Sekunden stoppen.

Mähen

1. Starten Sie den Motor (siehe ).
2. Halten Sie den Bügelgriff (1) und den Sicherheitsbügel (2) beim Mähen mit beiden Händen fest.

Arbeitshinweise

Allgemeine Arbeitshinweise

• Mähen Sie möglichst trockenen Rasen, um die Grasnarbe zu schonen.
• Stellen Sie die Schnitthöhe so ein, dass das Gerät nicht überlastet wird.
• Führen Sie das Gerät im Schritttempo in möglichst geraden Bahnen. Für ein lückenloses Mähen sollten sich die Bahnen immer um wenige Zentimeter überlappen.
• Bewegen Sie sich nicht rückwärts.
• Arbeiten Sie an Hängen immer quer zum Hang.
• Sollten die Messer mit einem Fremdkörper in Berührung kommen, stellen Sie den Motor sofort ab. Warten Sie den Stillstand des Messers ab und prüfen Sie das Gerät auf Beschädigungen. Nehmen Sie die Arbeit nur bei einem unbeschädigten Gerät wieder auf.
• Schalten Sie in längeren Arbeitspau- sen und zum Transport das Gerät aus und warten Sie den Stillstand des Messers ab.

DE

- Reinigen Sie das Gerät nach jedem Einsatz wie im Kapitel „Reinigung und Wartung“ beschrieben.

Schnitthöhe einstellen

Das Gerät besitzt 3 Positionen zur Einstellung der Schnitthöhe (25-65 mm):

1. Schrauben Sie die Räder (12) ab.
2. Schrauben Sie die Räder (12) wieder in der gewünschten Position fest. Alle Räder müssen auf die gleiche Höhe eingestellt sein.

Die richtige Schnitthöhe beträgt bei einem Zierrasen etwa 30 - 45 mm, bei einem Nutzrasen etwa 40 - 65 mm.

Für den ersten Schnitt in der Saison sollte eine hohe Schnitthöhe gewählt werden.

Reinigung und Wartung

Lassen Sie Instandsetzungsarbeiten und Wartungsarbeiten, die nicht in dieser Betriebsanleitung beschrieben sind, von einer Fachwerkstatt durchführen. Benutzen Sie nur originale Grizzly-Ersatzteile. Es besteht Unfallgefahr!

Führen Sie Wartungs- und Reinigungsarbeiten grundsätzlich bei ausgeschaltetem Motor und gezogenem Zündkerzenstecker durch. Es besteht Verletzungsgefahr!

Lassen Sie das Gerät vor allen Wartungs- und Reinigungsarbeiten abkühlen. Elemente des Motors sind heiß. Es besteht Verbrennungsgefahr!

Tragen Sie beim Umgang mit dem Messer Handschuhe.

Reinigung und allgemeine Wartungsarbeiten

Für Reinigungs- und Wartungs-arbeiten an der Geräteunterseite kippen. Kippen Sie das Gerät nur nach hinten, sodass die Zündkerze nach oben ragt.

Sorgen Sie dafür, dass eine zweite Person das Gerät hält, da die Gefahr des Zurückkippens besteht.

Kippen Sie das Gerät nicht auf die Seite oder nach vorne. Betriebsflüssigkeiten können auslaufen und der Motor kann beschädigt werden.

• Halten Sie das Gerät stets sauber. Verwenden Sie zum Reinigen eine Bürste oder ein Tuch, aber keine scharfen Reinigungs- oder Lösungsmittel.
  Verwenden Sie zum Reinigen des Motors kein Wasser, es könnte die Kraftstoffanlage verunreinigen.

- Entfernen Sie nach dem Mähen anhaftende Pflanzenreste mit einem Holz- oder Plastikstück. Reinigen Sie insbesondere die Lüftungsöffnungen, die Auswurföffnung und den Messerbereich (siehe auch „Messer reinigen“). Verwenden Sie keine harten oder spitzen Gegenstände, diese könnten das Gerät beschädigen.

- Ölen Sie von Zeit zu Zeit die Räder.

- Kontrollieren Sie das Gerät vor jedem Gebrauch auf offensichtliche Mängel wie lose, abgenutzte oder beschädigte Teile. Prüfen Sie den festen Sitz aller Muttern, Bolzen und Schrauben.

- Überprüfen Sie Abdeckungen und Schutzeinrichtungen (2, 5, 16) auf Beschädigungen und korrekten Sitz. Tauschen Sie diese gegebenenfalls aus.

Luftfilter austauschen

Betreiben Sie das Gerät nie ohne Luftfilter. Staub und Schmutz gelangen sonst in den Motor und führen zu Schäden.

1. Ziehen Sie den Zündkerzenstecker (14) ab (siehe „Zündkerze warten“.
2. Öffnen Sie die Luftfilterbox (9) und nehmen Sie den Luftfilter (10) heraus.
3. Reinigen Sie den Luftfilter (10) in Seifenlösung und lassen sie ihn trocknen. Kneten Sie einige Tropfen frisches Motoröl in den Luftfilter ein.
4. Tauschen Sie einen defekten Luftfilter gegen einen neuen Luftfilter aus (siehe „Ersatzteile/Zubehör“).
5. Zur Montage setzen Sie den Luftfilter (10) in die Luftfilterbox (9) ein und verschließen diese wieder.

Zündkerze warten

Verschlissene Zündkerzen oder ein zu großer Zündabstand führen zu einer Leistungsreduzierung des Motors.

1. Ziehen Sie den Zündkerzenstecker (14) durch gleichzeitiges Ziehen und Drehen von der Zündkerze (15) ab.
2. Schrauben Sie die Zündkerze (15) gegen den Uhrzeigersinn heraus.

3. Prüfen Sie den Zündabstand mit Hilfe einer Fühlerlehre (im Fachhandel erhältlich). Der Zündabstand muss 0,5-0,6 mm betragen.

4. Stellen Sie den Abstand gegebenenfalls ein, indem Sie die Masse-Elektrode der Zündkerze vorsichtig biegen.

5. Reinigen Sie die Zündkerze mit einer Drahtbürste.
6. Setzen Sie die gereinigte und eingestellte Zündkerze ein oder tauschen Sie eine beschädigte Zündkerze gegen eine Ersatzzündkerze aus (empfohlenes Anzugsdrehmoment 20 Nm, mit Drehmomentschlüssel ermittelt) (siehe „Ersatzteile/Zubehör“).

Motoröl wechseln

Führen Sie den Motorölwechsel bei leerem Benzintank und warmem Motor durch.

- Führen Sie den ersten Motorölwechsel nach etwa 5 Betriebsstunden, danach alle 50 Betriebsstunden oder jährlich durch.

- Entsorgen Sie das Altöl umweltgerecht (siehe „Entsorgung/Umweltschutz“).

1. Ziehen Sie den Zündkerzenstecker (14) ab (siehe „Zündkerze warten“.
2. Öffnen Sie die Öltankkappe (8) und pumpen Sie das Motoröl mit einer Öl-pumpe ab.
3. Füllen Sie Motoröl nach (siehe „Motoröl einfüllen und Ölstand kontrollieren“).

Wartungsintervalle

Führen Sie die in der Tabelle aufgeführten Wartungsarbeiten regelmäßig durch. Durch regelmäßige Wartung wird die Lebensdauer des Gerätes verlängert. Sie erreichen zudem optimale Schnittleistungen und vermeiden Unfälle.

Wartungsarbeiten(siehe „Reinigung und War-tung“)	Vor Nach		nach ersten5 Std.	nach8 Std.	nach50 Std.	jähr-lich
	der Arbeit
Schrauben, Muttern, Bolzenprüfen und anziehen	√
Motorölstand/Benzinstandkontrollieren und bei BedarfMotoröl/Benzin nachfüllen	√			√
Bedienungselemente/Bereichum Schalldämpfer reinigen		√		√
Motoröl wechseln			√ √	√
Luftfilter austauschena						√
Zündkerze reinigen/einstel-len/austauschen				√		√
Messer reinigen/prüfenschärfen		√				√
Luftkühlungssystem reinigen*						√

* bei hohem Staubaufkommen oder starker Verschmutzung öfter austauschen

Messer schleifen/austauschen

Lassen Sie das Messer nur von einer Fachwerkstatt ein- und ausbauen.

Tragen Sie beim Umgang mit dem Messer Handschuhe.

• Ziehen Sie den Zündkerzenstecker (14) ab und prüfen Sie das Messer auf Abnutzung und Beschädigungen.
• Lassen Sie ein stumpfes Messer immer von einer Fachwerkstatt nachschleifen, da diese eine Unwuchtprüfung vornehmen kann.
• Lassen Sie ein beschädigtes Messer oder ein Messer mit Unwucht immer von einer Fachwerkstatt auswechseln.

Eine unsachgemäße Montage kann zu schweren Verletzungen führen.

Vergaser einstellen

Der Vergaser wurde werkseitig auf optimale Leistung voreingestellt. Sollten Nacheinstellungen erforderlich sein (siehe „Fehlersuche“) lassen Sie die Einstellungen durch eine Fachwerkstatt durchführen.

Lagerung

Allgemeine Lagerungshinweise

Lagern Sie das Gerät nicht mit gefülltem Grasfangkorb. Bei

heißem Wetter beginnt das Gras unter Wärmeentwicklung zu gären. Es besteht Brandgefahr.

• Reinigen und warten Sie das Gerät vor der Lagerung.
• Lassen Sie den Motor abkühlen, bevor Sie das Gerät in geschlossenen Räumen abstellen.
• Verwenden Sie zur Aufbewahrung des Kraftstoffs geeignete und zulässige Behälter.
• Bewahren Sie das Gerät an einem trockenen und staubgeschützten Ort auf, außerhalb der Reichweite von Kindern.
• Umhüllen Sie das Gerät nicht mit Ny- lonsäcken, da sich Feuchtigkeit und Schimmel bilden könnten.

Lagerung während längerer Betriebspausen

Ein Nichtbeachten der Lagerungshinweise kann durch Kraftstoffreste im Vergaser zu Startproblemen oder permanenten Schäden führen.

• Entleeren Sie den Benzintank an einem gut belüfteten Ort.
• Starten Sie den Motor und lassen Sie ihn so lange laufen, bis er aus Mangel an Benzin ausgeht.

• Führen Sie einen Ölwechsel durch (siehe „Motoröl wechseln“).
  • Konservieren Sie den Motor:

• Drehen Sie die Zündkerze (M15) heraus (siehe „Reinigung und Wartung);

• füllen Sie einen Esslöffel Motoröl durch die Zündkerzenöffnung in den Motorraum;

• ziehen Sie das Starterseil (19) bei gezogenem Sicherheitsbügel (2) mehrmals langsam zum Verteilen des Öls im Innern des Motors;

• schrauben Sie die Zündkerze (15) wieder fest.

- Entsorgen Sie Altöl und Benzinreste umweltgerecht (siehe „Entsorgung/Umweltschutz“).

Der Benzintank muss nicht entleert werden, wenn Sie dem Benzin einen Kraftstoffzusatz zusetzen (siehe „Ersatzteile“).

Entsorgung/ Umweltschutz

- Führen Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.

• Entleeren Sie den Benzin- und Öltank sorgfältig und geben Sie Ihr Gerät an einer Verwertungsstelle ab. Die verwendeten Kunststoff- und Metallteile können sortenrein getrennt werden und so einer Wiederverwertung zugeführt werden.
• Geben Sie Altöl und Benzinreste an einer Entsorgungsstelle ab und schütten diese nicht in die Kanalisation oder in den Abfluss.
• Fragen Sie hierzu unser Service-Center.

• Die Entsorgung Ihrer defekten eingesendeten Geräte führen wir kostenlos durch.
- Werfen Sie geschnittenes Gras nicht in die Mülltonne, sondern führen Sie es der Kompostierung zu oder verteilen Sie es als Mulchschicht unter Sträuchern und Bäumen.

Ersatzteile/Zubehör

Ersatzteile und Zubehör erhalten Sie unter www.grizzly-shop.de oder www.grizzly-service.eu

Bei weiteren Fragen wenden Sie sich an das „Service-Center“ (siehe „Service-Center“).

Garantie

• Die Garantiezeit für dieses Gerät beträgt 2 Jahre ab Kaufdatum und gilt nur für den Erstkäufer. Dieses Gerät ist nicht zur gewerblichen Nutzung geeignet. Bei gewerblichem Einsatz erlischt die Garantie.

• Von der Garantie ausgeschlossen sind:

• Schäden, die auf natürliche Abnutzung, Überlastung oder unsachgemäße Bedienung zurückzuführen sind.

• Geräte, die zur gewerblichen Nutzung eingesetzt werden.
• Beschädigungen, die infolge Nichtbeachtung der Bedienungsanleitung entstanden sind oder wenn die Reinigungsintervalle nicht eingehalten wurden.
• Geräte, bei denen bereits technische Eingriffe vorgenommen wurden.

- Ebenfalls bleiben Motorschäden von der Garantie ausgeschlossen, die aufgrund falschen Kraftstoffes oder eines falschen Mischungsverhältnisses entstanden sind und sämtliche Schäden an der Maschine, die auf unzureichen-de Schmierung zurückzuführen sind.

• Folgende Teile unterliegen einem nor-

malen Verschleiß und fallen deshalb nicht unter die Garantie: Schneideinrichtung, Zündkerzen, Kraftstofffilter, Luftfilter, Starterseil.

Reparatur-Service

• Bei Vorliegen eines berechtigten Garantiefalles bitten wir um telefonische Kontaktaufnahme mit unserem Service-Center. Dort erhalten Sie weitere Informationen über die Reklamationsbearbeitung. Bitte senden Sie keine Geräte ohne vorherige telefonische Abstimmung an unsere Service-Werkstätten, da ansonsten Kosten infolge Annahmeverweigerung auf Sie zukommen können.
• Achtung: Bitte senden Sie defekte Geräte auf keinen Fall mit gefülltem Kraftstoff- oder Öltank ein. Entleeren Sie die Tanks unbedingt. Eventuelle Sachschäden (Öl/Benzin läuft aus, wenn Gerät seitlich oder über Kopf gelegt wird!) bzw. Brandschäden während des Transportes gehen zu Lasten des Absenders.
• Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services.
  • Die Entsorgung Ihrer defekten eingesendeten Geräte führen wir kostenlos durch.

Fehlersuche

Problem Mögliche Ursache Fehlerbehebung
Motor startet nicht	Zu wenig Benzin im Benzintank	Benzin einfüllen
	Falsche Startreihenfolge	Anweisungen zum Starten des Motors beachten (siehe „Bedienung“)
	Zündkerzenstecker (14) nicht richtig aufgesteckt Verrußte Zündkerze	Zündkerzenstecker aufstecken Zündkerze reinigen, einstellen oder ersetzen (siehe „Reinigung und War-tung“)
	Falsch eingestellter Vergaser	Vergaser durch eine Fachwerkstatt einstellen lassen
Motor startet, Gerät läuft aber nicht mit voller Leistung	Verschmutzter Luftfilter (10)	Luftfilter ersetzen (siehe „Reinigung und Wartung“)
	Falsch eingestellter Vergaser	Vergaser von einer Fachwerkstatt ein-stellen lassen
Motor stottert, stockt	Falsch eingestellter Vergaser	Vergaser von einer Fachwerkstatt ein-stellen lassen
	Verrußte Zündkerze (15)	Zündkerzen reinigen, einstellen oder ersetzen (siehe „Reinigung und War-tung“)
Motor wird überhitzt	Lüftungsöffnungen verstopft	Lüftungsöffnungen reinigen
	Falsche Zündkerze (15)	Zündkerze wechseln
	Zu wenig Motoröl im Motor	Motoröl einfüllen (siehe „Inbetriebnah-me“)
Motor qualmt	Verschmutzter Luftfilter (10)	Luftfilter ersetzen (siehe „Reinigung und Wartung“)
	Zu wenig Motoröl im Motor	Motoröl einfüllen (siehe „Inbetriebnah-me“)
Arbeitsergebnis nicht zufrieden-stellend oder Motor arbeitet schwer	Gras zu kurz oder zu hoch	Schnitthöhe ändern (siehe „Schnitthö-he einstellen“)
	Messer stumpf	Messer von Fachwerkstatt schärfen oder austauschen lassen
	Messer durch Gras blockiert, Grasfangkorb voll, Auswurföffnung verstopft	Gras entfernen (siehe „Reinigung und Wartung“)
Messer rotiert nicht	Messer durch Gras blockiert	Gras entfernen
	Messer nicht korrekt montiert	Messer von Fachwerkstatt montieren lassen
Abnorme Geräusche, Klappern oder Vibrationen	Messer nicht korrekt montiert	Messer von Fachwerkstatt montieren lassen
	Messer beschädigt

Sommaire

Technische gegevens ....57

Pictogrammen/Symbolen 58

Grasvangmand monteren/ledigen

Galia 1,9 kW (2,58 PS)

Potenza 1,9 kW (2,58 PS)

Regime minimo ( n_0 )......max. 2900 min ^-1

DE Original EGKonformitätserklärung
Hiermit bestätigen wir, dass derBenzin RasenmäherModell BRM 4013Lot-Nr.B-46623folgenden einschlägigen EU-Richtlinien in ihrer jeweils gültigen Fassung entspricht:
2006/42/EG • 2014/30/EU • 2000/14/EG • 2005/88/EG
Um die Übereinstimmung zu gewährleisten, wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet:
EN ISO 5395-2:2013/A2:2017EN ISO 5395-1:2013+A1:2018 • EN ISO 14982:2009
Zusätzlich wird entsprechend der Geräuschemissionsrichtlinie 2000/14/EG bestätigt:Schallleistungspegel:Garantiert: 96 dB(A)Gemessen: 94,3 dB(A)Angewendetes Konformitätsbewertungsverfahren entsprechend Anh. VI/2000/14/EGBenannte Stelle: TÜV Süd NB 0036
Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller:
Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGermany11.01.2021	Christian FrankDokumentationsberechtigter

* Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Grizzly Tools GmbH & Co. KG

Kundenservice

Stockstädter Straße 20

63762 Großostheim

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Homepage: www.grizzly.biz

Novo CSV Ltd.

Homepage: www.hecht.cz

www.grizzlybaltic.com

SA V03

ZA de la verrerie

03210 Souvigny

Tel: [phone]

Fax: [phone]

e-mail: [e-mail]

Homepage: www.sav03.fr

Boutique en ligne:

Tel.: [phone] klapka 37

Fax: [phone]

e-mail: [e-mail]

Homepage: www.hecht.sk

GrizzlyTools
