| Typ produktu | Sloupová elektromagnetická vrtačka |
| Značka | RUKO |
| Model | RU25 |
| Napájení | Síť 230 V ~ 50 Hz |
| Magnetická přitažlivá síla | 16 000 N |
| Třída ochrany | I (s uzemněním) |
| Hlavní funkce | Vrtání, vystružování, řezání závitů (u vybavených modelů) |
| Bezpečnost | Magnet s automatickým vypnutím při výpadku sítě, nouzové zastavení |
| Doporučené ochranné vybavení | Brýle, chrániče sluchu, pevná obuv, síťka na dlouhé vlasy |
| Údržba | Pravidelné čištění, mazání vodících lišt, kontrola kabelu |
| Náhradní díly | Originální díly RUKO |
| Shoda | CE, směrnice 2006/42/ES, 2014/30/EU, 2011/65/EU |
| Hladina hluku | Může překročit 85 dB(A) |
| Vrtatelné materiály | Magnetizovatelné železné kovy (ocel atd.) |
| Polohy použití | Svislá, vodorovná, strop |
| Upínání nástroje | EasyLock bez nástroje |
| Chlazení | Integrované zařízení pro chlazení |
| Bezpečnostní pás | Dodáváno pro použití ve výškách |
| Záruka | 12 měsíců |
Často kladené otázky - RU25 RUKO
Dotazy uživatelů ohledně RU25 RUKO
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Vrtačka ve formátu PDF zdarma! Najděte svůj návod RU25 - RUKO a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. RU25 značky RUKO.
NÁVOD K OBSLUZE RU25 RUKO
Symbol Význam Vysvětlení
Přečtěte si dokumentaci
Rozhodně si vždy přečtěte přiloženou dokumentaci a ujistěte se, že jí rozumíte. To platí jak pro návod k obsluze, tak i pro všeobecné bezpečnostní pokyny.
Noste ochranu sluchu Při používání stroje noste ochranu sluchu.
Noste ochranu zraku Při používání stroje noste ochranu zraku (ochranné brýle).
Nebezpečí/varování/upozornění Dodržujte pokyny v uvedeném textu!
Evropský symbol shody
Potvrzuje shodu elektrického nářadí se směrnicemi Evropského společenství.
Třída ochrany I
Výrobek se základní izolací a dodatečně uzemněnými vodivými částmi (vystavenými dotyku)
Bezpečnostní upozornění
Při pracích na tomto stroji vznikají v důsledku nesprávného zacházení a/nebo nesprávné údržby značná nebezpečí, která mohou vést ke zničení stroje a k těžkým úrazům se závažnými tělesnými újmami. Proto musíte dodržet všechna následující bezpečnostní upozornění a v případě dotazů se obraťte na náš servisní tým.
Během vrtání do zdí a stropů musí být magnetická vrtačka zajištěna dodaným bezpečnostním pásem. V případě výpadku elektrického proudu nezůstane zachována magnetická přilnavost.
Vyhazovací čep automaticky vyhodí vyvrtané jádro. Vyhazovací čep se může v případě neodborné manipulace zlomit.
Používejte jenom nepoškozená připojovací a prodlužovací vedení a pravidelně je kontrolujte ohledně výskytu poškození. V opačném případě hrozí nebezpečí úderu elektrickým proudem.
Sítové napětí se musí shodovat s údaji o napětí uvedenými na přístroji.
Při pracích s tímto přístrojem noste následující ochranné prostředky: ochranné brýle, pevnou obuv, ochranu sluchu, sitku na vlasy (v případě delších vlasů), popř. také zástěru a přilbu.
Plocha k postavení magnetické nohy musí být rovná, čistá a bez rzi. Odstraňte vrstvy laku a stěrky.
Na obrobku, na němž se používá magnetická vrtačka, neprovádějte elektrické svařovací práce. Před všemi pracemi k podpoře chlazení namontujte zařízení s chladicím prostředkem.
Osoby s kardiostimulátorem nebo jinými medicínskými přístroji smí tento stroj použivat jenom s předcházejícím svolením lékaře!
Nikdy nesahejte do rotujících dílů! Když motor běží, držte ruce a prsty mimo pracovní oblast, hrozí nebezpeči poranění!

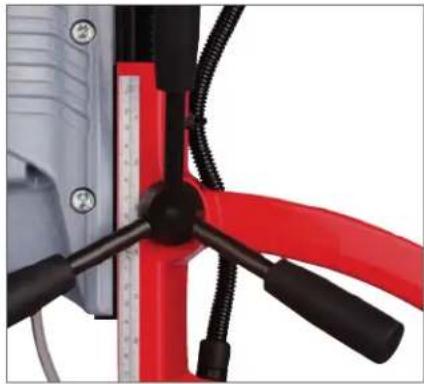

Dobré zacházení díky ergonomicky tvarovaným držadlům.
Integrovaný zásobník chladicí kapaliny s inteligentním přívodem chladicí kapaliny.

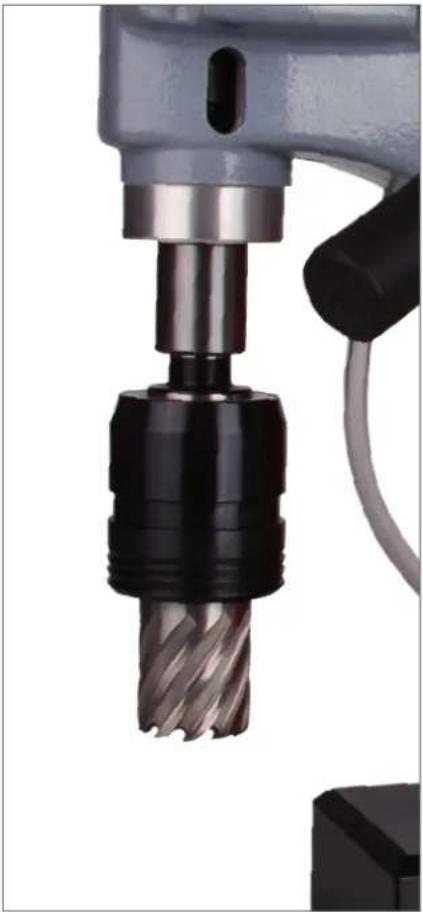

U rychloupínáku Easy Lock se jádrový vrták automaticky aretuje.

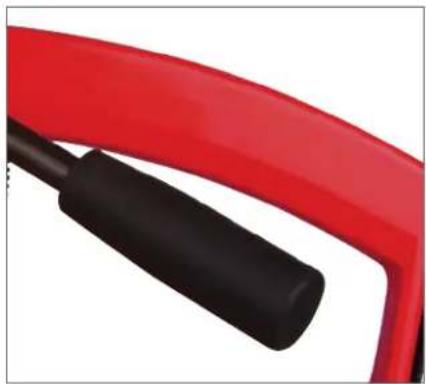

Lepší manipulace díky ergonomickému držadlu.

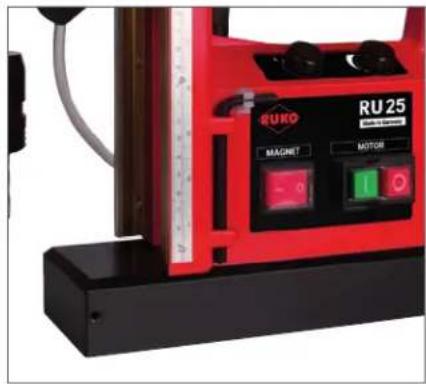

Magnet s přilnavostí 16.000 N a velkou dotykovou plochou.

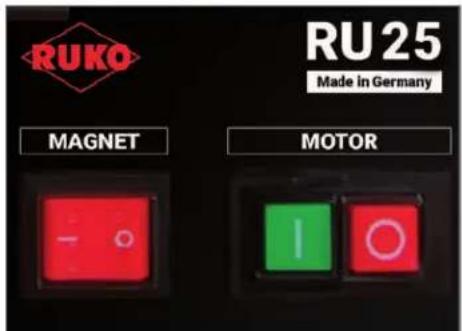

Zapnutí a vypnutí stroje
Ovládací panel na magnetické vrtačce je navržen s ohledem na maximální snadnost a bezpečnost ovládání.
1 - Spínač zapnutí (ZELENÝ):
Tento (horní) spínač slouží k zapnutí motorové jednotky („-“).
2 - Spínač vypnuti (ČERVENÝ):
Tento (spodní) spínač slouží k vypnutí motorové jednotky („O“).
3 - Spínač magnetu (ČERVENÝ):
Tento spínač se použivá k zapnutí hlavního napájení a také k zapnutí a vypnutí magnetu.
Jednotky magnetických vrtaček seskládají ze stojanu vrtačky a pohonu vrtacího zařízení. Tyto komponenty jsou spolu pevně spojeny a nelze je provozovat jednotlivě ani navzájem odděleně. Skřín stojanu vrtačky je vyrobena z hliníkové slitiny a obsahuje všechny důležité elektrické a mechanické ovládací prvky. Jednotky magnetické vrtačky jsou vybaveny výkonnými elektromagnety a blokováním pohonu vrtacího zařízení před samovolným náběhem. Jednotky magnetické vrtačky odpovídají třídě ochrany I s ochranným vodičem podle normy IEC 745. Pohony vrtacího zařízení, které byly vyvinuty v souladu s normami DIN VDE 0740 a IEC 745-1, jsou odrušeny podle normy EN 55014 a EN 61000 a jsou konstruovány k trvalému provozu.
Hladina hluku na pracovišti může překračovat 85 dB(A). V takovém případě je třeba zavést opatření na ochranu obsluhy před hlukem.
Údaje o emisích hluku našich magnetických vrtaček jsou založeny na normách DIN 45649, část 2, DIN 45635, část 21, a DIN EN 27574 (ISO 7574).
Magnetické vrtačky s jemným nastavením polohy (jen u odpovídajícím způsobem vybavených strojů) umožňují v rámci rozsahu nastavení přesné zaměření vrtacího nástroje v každé poloze. Díky stavitelnému rybinovitému vedení s mosaznými vodicími lištami odolnými proti opotřebení je pohon vrtacího zařízení veden přesně. Tím je zaručen lehký a stejnoměrný posuv. Posuv vrtáku se provádí ručně pomocí madel.
Použití magnetických vrtaček RU25 + RU40
Magnetické vrtačky jsou koncipovány k vrtání, stružení a řezání závitů (u strojů bez chodu doprava i doleva jedině s odpovídajícím adaptérem) při zpracování obrobků s magnetickými vlastnostmi ve všech pracovních polohách (vodorovně, svisle a nad hlavou). Při vrtání profilových oceli jsou zvlástě vhodné stojany vrtaček s pravoúhlou podpěrou. Dosedací plocha elektromagnetu na obrobku musí být rovná, nemusí ale být opracovaná. Volný rez a okuje a také lak a vrstvy tmelu musí být odstraněny. Při vrtání materiálů o tloušťce menší než 12,0 mm je třeba pod zpracovávaný obrobek podložit ocelovou desku odpovídající tloušťky, aby bylo působení síly magnetu lepší.
Zapnutou vrtačku nikdy nestavte na izolující materiály (například dřevo, beton apod.). Nedostatečné odvádění tepla může způsobit přehřívání a zničení elektromagnetů. Myslete vždy na to, že magnetická síla při přerušení síťového napájení zaniká (výpadek proudu, vytažení zástrčky ze zásuvky).
Magnetické jednotky se nesmí používat na obrobcích, na kterých probíhá svářování elektrickým obloukem. Svářecí proud by mohl způsobit poškození stroje. Magnetické vrtačky jsou vždy vybaveny zařizením bránícím samovolnému náběhu. Blokování proti samovolnému náběhu způsobuje, že při zapnutí červeného kolébkového přepínače vede proud jen elektromagnet. Pohon vrtacího zařizení je připojen k napájení až stisknutím zeleného kombinovaného spínače. Teprve tehdy se pohon vrtacího zařizení rozeběhne. Dojde-li k přerušení napájení například vadou na přívodu nebo stisknutím červeného kolébkového přepínače, zůstává pohon vrtacího zařizení bez napájení i po obnovení napětí nebo po opětovném zapnutí červeného kolébkového přepínače.
Údržba a péče
Pozor! Nejdříve vytáhněte ze zásuvky napájecí šňůru. Stojan magnetické vrtačky musí být čistý a je třeba ho pravidelně čistit. Aby nedocházelo k úrazům, musí být stojan vrtačky, přívodní kabel, připojení ochranných vodičů, zástrčky, spínače a blokování před samovolným náběhem pravidelně kontrolovány, zda nejsou poškozeny. Poznámka: Dodržujte také předpisy k údržbě a péči instalovaného elektrického nářadí. Poškozené části stroje vyměňujte zásadně za originální náhradní dily. Všechny kluzné plochy vedení je třeba naolejovat jednou čtvrtletně po vyčištění. Pokud by vznikla boční vůle, lze ji vyrovnat nastavením kolíků se závity.
Aby bylo zajištěno optimální chlazení, musí být větrací štěrbiny pohonu vrtacího zařízení pravidelně čištěny od prachu a nečistot. Respektujte, že elektrická zařízení mohou opravovat, udržovat a kontrolovat jen kvalifikovaní elektrikáří (dle předpisu VBG4), protože neodborné opravy mohou způsobit podstatná rizika pro uživatele! Při objednávání náhradních dílů je třeba uvádět naše objednací číslo nebo zaslat vzor s uvedením výrobního čísla stroje, jeho konstrukce a napětí.
Před uvedením do provozu
Návod k obsluze a bezpečnostní pokyny si důkladně přečtěte a dodržujte je! Elektrický přívod správně připravte. Dbejte údajů o jmenovitém napětí na typovém štítku stroje! Chcete-li používat prodlužovací kabel, musí být dimenzován k danému použití a na jmenovitý příkon vrtačky.
Pozor: Při vrtání vodorovně a svisle směrem nahoru musí být magnetický stojan zajištěn v souladu s předpisy prevence úrazů profesních sdružení pomocí dodávaného zajišťovacího lana případně popruhu anebo dodávaného závěsného lana či řetězu.
Odpovídající vedení pásu jsou na stojanech vrtačky připravena.
Uvedení do provozu
Špičku vrtáku nasměrujte na bod vrtání. Zapněte magnetický stojan pomocí červeného kolébkového přepínače do polohy „EIN“ (ZAP). Magnetická vrtačka se vzniklým magnetickým polem přichytí na obrobku. Před zahájením vrtání zkontrolujte, zda je magnetická vrtačka bezpečně uchycena. Magnetické vrtačky s jemným nastavením polohy (identifikovatelné podle upínací páky případně podle popisu v technických údajích) umožňují přesně zaměřit špičku vrtáku na bod vrtání i se zapnutými upínacími magnety. Nejdříve povolte upínací páku jemného nastavení polohy. Stojan vrtačky je nyní na elektromagnetu uchycen tak, že jím lze otáčet a posouvat ho.
Po nastavení se upínaci páka znovu dotáhne a vrtačka se upevní v nastavené poloze.
V případě vícestupňového provedení zvolte rozsah otáček pohonu vrtacího zařízení podle použitého nástroje. Pozor! Přepínání počtu otáček provádějte pouze s vypnutým pohonem vrtacího zařízení! Stupně převodů jsou na přepínači označeny jednoduchými a dvojitými symboly. Proces přepínání lze podpořit lehkým otáčením pracovním vřetenem rukou. U pohonů vrtacího zařízení s doplňkovou elektronickou regulací počtu otáček lze měnit počet otáček (Speed) a kroutící moment (Power) odpovídajícím regulátorem na pohonu vrtacího zařízení plynule. Poznámka: Přečtěte si a respektujte doplňkové informace o pohonu vrtacího zařízení typu RS 40e.
U pohonů vrtacího zařízení s elektrickým nastavením počtu otáček se nastavení provádí stavěcím kolečkem na ovládacím panelu na stojanu vrtačky. U pohonů vrtacího zařízení s přepínáním směru otáčení doprava / doleva (jen typ RU40) se přepínání provádí černým spínačem na ovládacím panelu na stojanu vrtačky. V poloze „R“ se pohon vrtacího zařízení otáčí doprava, v poloze „L“ se otáčí doleva. Pozor! Přepínání směru otáčení smí být prováděno jen s vypnutým pohonem vrtacího zařízení.
Pohon vrtacího zařízení se spíná kombinovaným spínačem, rozsvití se zelná kontrolka EIN (ZAP). Poznámka: Pohon vrtacího zařízení lze spustit jen tehdy, když je zapnutý elektromagnet. Posuv vrtáku se provádí ručně pomocí madel. Aby nedocházelo k přetlžení jednotky magnetické vrtačky případně k předčasnému opotřebení nástroje, musí být tlak na vrták úměrný. Po každém vrtání je třeba odstranit třísky anebo jádro z dutého vrtáku. Chlazení a mazání během vrtání musí být dávkováno podle použitého nástroje. Dbejte na to, abyste nepouživali více, než je nutné množství chladící kapaliny / maziva a aby tento prostředek nevniknul do magnetické vrtačky. Magnetické vrtačky po skončení prací uložte položené tak, aby se tuk v převodech mohl opět stejnoměrně rozložit.
POZOR: Před použitím stroje si bezpodmínečně přečtěte návod
Magnetické vrtací jednotky je povoleno používat jen k účelům, ke kterým jsou určeny. Použití jako zvedací magnet je nebezpečné a za všech okolností nepřípustné. Použití v rozporu s účelem znamená riziko pro člověka i stroj. Respektujte také následující bezpečnostní pokyny a upozornění platné pro elektrické nářadí.
POZOR: Při použití elektrických nástrojů je na ochranu před úrazem elektrickým proudem, nebezpečím požáru a úrazem vždy dodržovat následující zásadní bezpečnostní opatření. Před prvním použitím přístroje si přečtěte tyto pokyny a upozornění a dodržujte je.
- Udržujte pořádek na pracovišti. Nepořádek na pracovišti představuje riziko úrazu.
- Zohledněte také vlivy prostředí.
Elektrické nástroje a nářadí nevystavujte dešti. Elektrické nářadí nepoužívejte v mokrých ani vlhkých prostředích.
Zajistěte dobré osvětlení. Elektrické nářadí nepoužívejte v blízkosti hořlavých kapalin ani plynů. - Chraňte se před úrazem elektrickým proudem.
Zabraňte dotyku částí těla s uzemněnými díly – například potrubím, topnými tělesy, elektrickými plotnami, chladničkami. - Zabraňte v přístupu dětem.
Nedovolte, aby se nářadí nebo kabelu dotýkaly jiné osoby, zabraňte jim v přístupu na vaše pracoviště. - Elektrické nářadí bezpečně ukládejte. Nepoužívané nářadí ukládejte na suchých, uzamčených místech a mimo dosah dětí.
- Elektrické nářadí nepřetěžujte.
Pracuje lépe a bezpečněji v uvedeném rozsahu výkonů. - Používejte správné elektrické nářadí.
Nepoužívejte nářadí se slabým výkonem ani přídavná nářadí na velkou zátěž. Nářadí nepoužívejte k účelům ani pracím, ke kterým není eno, například ruční kotoučovou pilu nepoužívejte ke kácení stromů ani odřezávání větví. - Noste vhodné ochranné oděvy.
Nenoste žádné volné a široké oděvy ani šperky. Mohlo by dojít k jejich zachycení.
Při pracích pod širým nebem se doporučuje používat gumové rukavice a neklouzavou obuv. Máte-li dlouhé vlasy, noste sitku na vlasy. - Používejte ochranné brýle.
Při pracích, při kterých vzniká prach, používejte dýchací masku. - Kabel zásadně používejte v souladu s určením.
Nářadí nepřenášejte za kabel a nepoužívejte ho ani k vytažení zástrčky ze zásuvky.
Kabel chraňte před vysokými teplotami, olejem a ostrými hranami. - Obrobek dobře zajistěte.
K přidržení obrobku používejte určená upínací zařízení nebo svěrák.
Tím je obrobek bezpečněji přidržován než rukou a stroj pak můžete obsluhovat oběma rukama. - Nad obrobek se príliš nenaklánějte.
Vyhýbejte se nenormálnímu držení těla. Zajistěte si bezpečný postoj a vždy udržujte rovnováhu. - O své nástroje dobře pečujte.
Nástroje udržujte ostré a čisté, abyste s nimi mohli lépe a bezpečněji pracovat. Dodržujte předpisy pro údržbu a pokyny k výměně nástroje.
Pravidelně kontrolujte kabel a v případě jeho poškození ho nechte vyměnit kvalifikovaným elektrikářem. Pravidelně kontrolujte prodlužovací
kabel, a je-li poškozen, vyměňte ho. Úchyty udržujte suché a bez přítomnosti oleje a tuku. - Vytáhněte zástrčku ze zásuvky.
Při nepoužívání, před údržbou nebo při výměně nástroje (například kotoučové pily, vrtáku a nástrojů na strojní obrábění všeho druhu). - Nenechávejte zastrčené žádné klíče na nástroje.
Před zapnutím zkontrolujte, zda jsou všechny klíče a nástrčné nářadí odstraněny. - Zabraňte nechtěnému spuštění stroje.
Nářadí zapojené do sítě nikdy nepřenášejte s prstem na spínači. Dbejte na to, aby byl při zapojení do sítě vypínač přístroje vypnutý. - Prodlužovací kably venku.
Venku používejte jen připustné a odpovídajícím způsobem označené prodlužovací kabely. - Bud'te vždy pozorní.
Sledujte svoji práci. Bud'te rozumní, nástroj nepoužívejte, jste-li nesoustředění. - Zkontrolujte svůj přístroj, zda není poškozen.
Před dalším použitím nástroje musíte pečlivě zkontrolovat bezpečnostní zařízení nebo poškozené díly, zda jsou dokonale funkční a zda fungují v souladu se svým určením. Zkontrolujte, zda je funkce pohyblivých dílů v pořádku, zda díly nikde neváznou, zda nejsou poškozené, zda jsou všechny díly správně a dobře namontované a také zda jsou v pořádku všechny další podmínky, které by mohly ovlivnit provoz přístroje. Není-li v návodu k obsluze uvedeno jinak, poškozená bezpečnostní zařízení a díly je třeba odborně opravit a vyměnit. Poškozené nače musí být vyměněny. Nepoužívejte nástroje, u kterých nelze zapnout a vypnout vypínač. - Pozor!
K vaší vlastní bezpečnosti používejte jen příslušenství a doplňkové přístroje, které jsou uvedeny v návodu k obsluze nebo se nabízejí v příslušném katalogu. Použití jiných nástrojů nebo příslušenství, než je uvedeno v návodu k obsluze, může způsobit riziko úrazu, kterým žete být vy osobně ohrožení. - Opravy smějí provádět jen kvalifikovaní elektrikáři.
Elektrické nástroje odpovídají příslušným bezpečnostním předpisům. Opravy smějí provádět jen kvalifikovaní elektrikáři, jinak by mohlo dojít k úrazu provozovatele.
Tyto pokyny si pečlivě uložte.
Záruka:
Záruční lhúta čini 12 měsíců od data dodávky.
Jako doklad slouží faktura. Předpokladem je používání zařízení v souladu s návodem k obsluze, správné použití, manipulace, péče a čištění. Na zařízení nesmí být provedeny žádné cizí zásahy.
Záruka se omezuje na opravu zdarma nebo výměnu vadných dílů, pokud vady vznikly v důsledku vad materiálu nebo výroby.
Na díly, u nichž vady vznikly normálním opotřebením nebo působením cizích zásahů, se záruka nevztahuje.
Záruka platí jen při použití odpovídajících nástrojů, originálního příslušenství a náhradních dílů, tzn. při udržování technické jednotnosti.
Další nároky jsou vyloučeny, tzn. společnost RUKO neručí za přímé ani nepřímé škody způsobené nedostatky nebo jejich následky, za ztráty ani za náklady spojené s používáním nebo nepoužitelností přístroje k jakémukoliv účelu.
Mlčenlivé ujištění o použití nebo vhodnosti k určitému účelu je vyloučeno.
Při zjištění nedostatku ihned zašlete přístroj vyplaceně k opravě do závodu společnosti RUKO GmbH.
Veškerá dřivější ústní nebo písemná prohlášení o záruce jsou nahrazena výše uvedenými záručními podmínkami.
Prohlášení o shodě:
Společnost RUKO GmbH prohlašuje ve vlastní odpovědnosti, že magnetické vrtačky a magnetické stojany vrtaček, ke kterým se toto prohlášení vztahuje, se shodují s následujícími normami nebo normativními dokumenty.
Směrnice o strojních zařízeních: 2006/42/ES
Směrnice o nízkém napětí: 2006/95/ES
Elektromagnetická kompatibilita (EMK): 2014/30/ES
Směrnice o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních: 2011/65/EU
Byly aplikovány následující normy nebo normativní dokumenty:
Směrnice o elektromagnetické kompatibilitě:
EN 55014-1:2006+A1:2009+A2:2011
EN 55014-2:1997+A1:2001+A2:2008
EN 61000-3-2:2014
EN 61000-3-3:2013
Směrnice o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních: EN 50581:2012
Osoba zplnomocněná pro sestavení podkladů:
Funkční popis je uveden v návodu k obsluze.
Ali Dagic Vedení podniku
