HRM38 - Sekačka na trávu Grizzly - Bezplatný návod k obsluze

Typ produktu	Ruční sekačka na trávu
Značka	Grizzly
Model	HRM38
Šířka sečení	380 mm
Výška sečení	14 - 43 mm (plynulé nastavení)
Počet nožů	5 vibračních nožů
Hmotnost	8,5 kg
Pohon	Ruční (tlačná)
Hlavní funkce	Sečení trávy, nastavení výšky sečení, montáž volitelného sběrného koše
Údržba a čištění	Po každém použití očistěte kartáčem nebo hadrem; namažte nože; zkontrolujte upevnění všech matic a šroubů
Bezpečnost	Před použitím si přečtěte návod; noste uzavřenou obuv; udržujte osoby a zvířata v bezpečné vzdálenosti
Náhradní díly	Sběrný pytel (ref. 76101128), nožový válec a spodní nůž (vyměňují se společně)
Opravitelnost	Možnost nastavení štěrbiny sečení; výměnu nožů proveďte v odborném servisu; autorizovaný poprodejní servis
Záruka	24 měsíců (mimo profesionální použití a opotřebitelné díly)
Skladování	Na suchém místě, mimo dosah dětí; sklopná rukojeť

Často kladené otázky - HRM38 Grizzly

Jak sestavit rukojeť sekačky HRM38?

Zasuňte konce spodní části rukojeti do držáku na zařízení, poté přišroubujte horní část ke středním částem. Výšku řídítek můžete nastavit do dvou poloh.

Jak nastavit výšku sečení?

Odblokujte pojistné matice na obou stranách, položte nohu na pojezdová kola a pomocí nastavovacích rukojetí upravte výšku od 14 do 43 mm. Matice opět symetricky utáhněte.

Jak namontovat sběrný koš na trávu?

Sestavte oblouky a tyč sběrného pytle, upevněte popruh, poté zavěste koš na zadní stranu sekačky. Popruh nastavte tak, aby se netáhl po zemi.

Jak čistit sekačku po použití?

K odstranění zbytků trávy použijte kartáč nebo suchý hadr. Nepoužívejte čisticí prostředky ani rozpouštědla. Nože otřete olejovaným hadrem.

Mohu si nože sám nabrousit?

Ne, nože na nožovém válci nelze kvůli jejich speciální geometrii přebrousit. Válec a spodní nůž je nutné v případě potřeby vyměnit společně v odborném servisu.

Jaké jsou důležité bezpečnostní pokyny?

Před použitím si přečtěte návod. Nesekejte naboso ani v otevřené obuvi. Udržujte děti a zvířata v bezpečné vzdálenosti. Pracujte příčně ke svahu, nikdy do kopce nebo z kopce.

Jak sekačku skladovat?

Skladujte ji na suchém místě, mimo dosah dětí. Pro úsporu místa odblokujte křídlové matice a sklopte rukojeť.

Co dělat, když sekačka špatně seče?

Zkontrolujte nastavení štěrbiny sečení pomocí přiloženého kovového pásku. Pokud nastavení nestačí, vyměňte nožový válec a spodní nůž společně.

Kde mohu koupit náhradní díly?

Navštivte www.grizzly-service.eu nebo kontaktujte poprodejní servis Grizzly. Pro sběrný pytel použijte referenční číslo 76101128. U ostatních dílů uveďte typ stroje a číslo dílu.

Jaká je záruka na sekačku HRM38?

Záruka je 24 měsíců pro soukromé použití. Škody způsobené běžným opotřebením, přetížením nebo nesprávným použitím jsou vyloučeny. Opotřebitelné díly, jako jsou nože, nejsou kryty.

NÁVOD K OBSLUZE HRM38 Grizzly

Překlad originálního návodu k obsluze

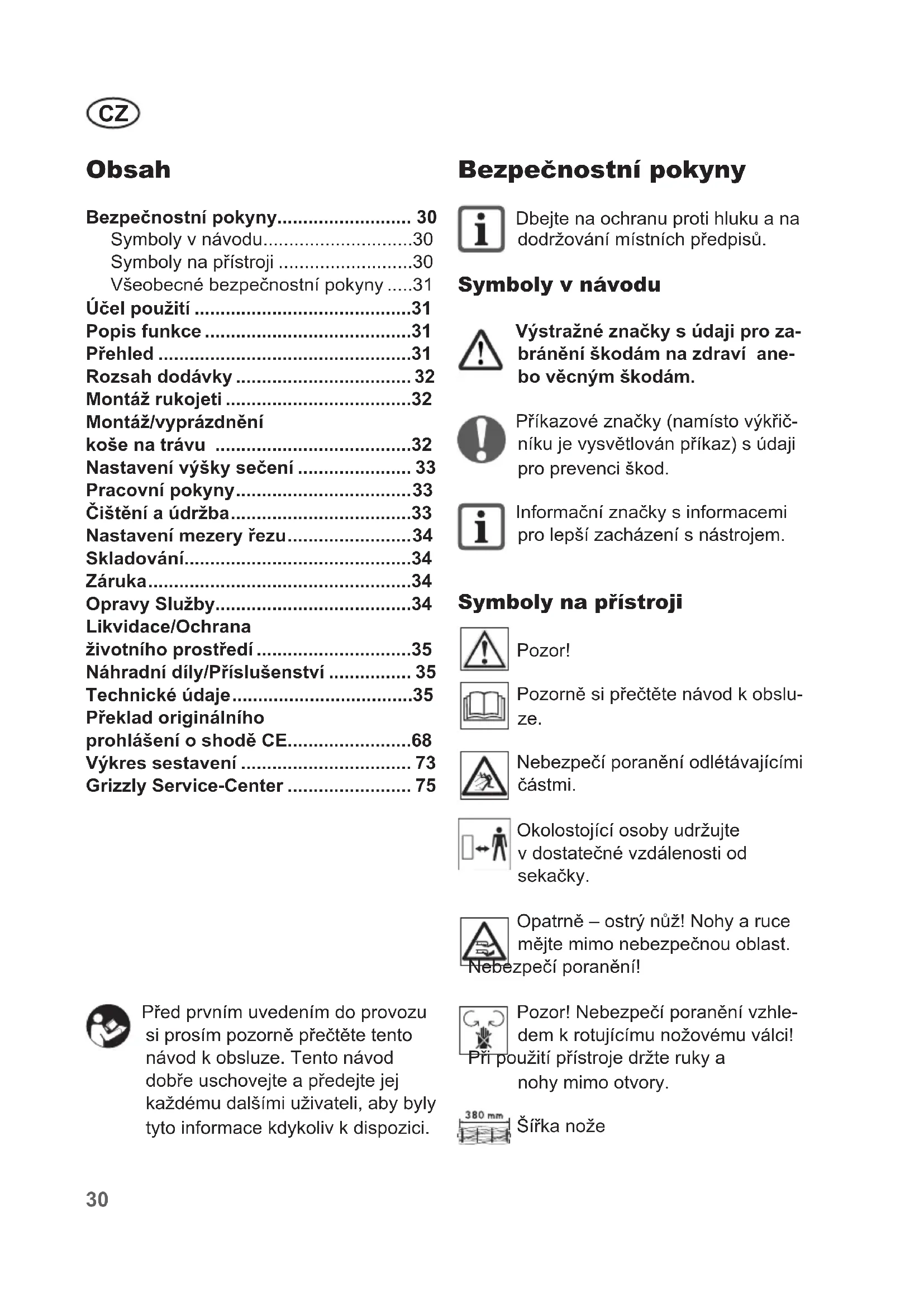

Bezpečnostní pokyny.... 30

Symboly v návodu....30

Symboly na přístroji ......30

Všeobecné bezpečnostní pokyny .....31

Účel použití ......31

Popis funkce ....31

Přehled 31

Rozsah dodávky 32

Montáž rukojeti 32

Montáž/vyprázdnění

koše na trávu ....32

Nastavení výšky sečení 33

Pracovní pokyny....33

Čištění a údržba....33

Nastavení mezery řezu....34

Skladování....34

Záruka....34

Opravy Služby....34

Likvidace/Ochrana

životního prostředí 35

Náhradní díly/Příslušenství ...... 35

Technické údaje....35

Překlad originálního

prohlášení o shodě CE....68

Výkres sestavení 73

Před prvním uvedením do provozu si prosím pozorně přečtěte tento návod k obsluze. Tento návod dobře uschovejte a předejte jej každému dalšími uživateli, aby byly tyto informace kdykoliv k dispozici.

Bezpečnostní pokyny

Dbejte na ochranu proti hluku a na dodržování místních předpisů.

Symboly v návodu

Výstražné značky s údaji pro za-bránění škodám na zdraví ane-bo věcným škodám.

Příkazové značky (namísto výkřičníku je vysvětlován příkaz) s údaji pro prevenci škod.

Informační značky s informacemi pro lepší zacházení s nástrojem.

Symboly na přístroji

Pozor!

Pozorně si přečtěte návod k obsluze.

Nebezpečí poranění odlétávajícími částmi.

Okolostojící osoby udržujte v dostatečné vzdálenosti od sekačky.

Opatrně – ostrý nůž! Nohy a ruce mějte mimo nebezpečnou oblast. zpečí poranění!

Pozor! Nebezpečí poranění vzhledem k rotujícímu nožovému válcil užití přístroje držte ruky a nohy mimo otvory.

Šířka nože

Všeobecné bezpečnostní po- kyny

Pozor: Takto předejdete úrazům a zraněním:

• Děti a mládež do 16 let a osoby, které nejsou s tímto návodem seznámeny, nesmějí s přístrojem pracovat.
• Přístroj nikdy nepoužívejte, pokud jsou poblíž jiné osoby, zejména děti nebo zvířata.
• Osoby s poruchou motoriky nesmí přístroj nikdy uvádět do provozu bez doprovodu.
• Přístroj nepoužívejte, jestliže chodíte bosí nebo nosíte otevřené sandály. Ved'te přístroj pouze rychlostí chůze.
• Při práci dbejte na bezpečnou stabilitu, zejména na svazích. Vždy pracujte šikmo ke svahu, nikdy směrem do svazu nebo ze svahu. Bud'te obzvláště opatrní, jestliže měníte na svahu směr jízdy. Nepracujte na příliš strmých svazích.
• Při nastavení přístroje zabraňte tomu, aby se nedostaly nohy nebo ruce mezi pohyblivé nože a nepohyblivé části přístroje.
• Nikdy nenoste přístroj za nožový válec.

Pozor! Takto zabráníte poškození přístroje a případným v souvislosti s tím vzniklým tělesným úrazům:

• Zkontrolujte terén, na kterém se bude přístroj používat, a odstraňte kameny, klacky, dráty nebo jiná cizí tělesa, která by mohla být zachycena a vymrštěna.
• Zajistěte, aby se přístroj nacházel v bezpečném pracovním stavu. Vyměňujte opotřebované nebo poškozené díly.
• Chraňte přístroj před vlivy počasí (vlhkost, mráz).

Účel použití

Přístroj je určen pouze pro sekání trávníků a trávy v domácí oblasti. Obsluhující osoba nebo uživatel je odpovědný za nehody nebo škody na ostatních osobách nebo jejich majetku. Výrobce neručí za škody, které byly způsobeny použitím v rozporu s daným určením nebo chybnou obsluhou.

Popis funkce

Travní sekačka je vybavena vřetenovým nožovým válcem s 5 točitými noži. Kromě toho je přístroj plynule výškově nastavitelný a má kola umožňující snadnou jízdu.

Funkce ovládacích prvků je uvedena v následujícím popisu. Tento přístroj není určený pro komerční využití.

Při komerčním použití záruka zanikne.

Přehled

Zobrazení pro obsluhu a údržbu najdete na stránce 2-4.

1 Horní část rukojeti

2 2 střední části
3 Nástrojový klíč
4 Kovový proužek (měrka vedení)
5 Držák nástroje
6 Spodní část rukojeti
7 Upínací část rukojeti
8 Nožový válec
9 Pojezdové válečky

10 2 šrouby pro nastavení nožů

11 Spodní nůž

12 2 zajišťovací matice

13 2 kola

14 2 seřizovací páčky a stupnice pro výškové nastavení

15 4 šrouby a 4 křídlaté matice k montáži rukojeti

Rozsah dodávky

Vybalte nástroj a zkontrolujte, je-li kompletní:

• Sekačka
• Horní část rukojeti
• Spodní část rukojeti
• 2 střední části
• 4 šrouby
• 4 matice
• Nástrojový klíč
• Návod k obsluze

- Kovový proužek (měrka vedení)

Montáž rukojeti

1. Stlačte oba konce spodní části rukojeti (6) k sobě a zasuňte je svisle do upínací části (7) na se- kačce.

2. Posuňte otvory na koncích nad oba upínací čepy (19).

3. Pevně našroubujte horní část držadla (1) pomocí přiložených šroubů a křídlových matek na obou středních držadlech (2).
4. Našroubujte střední držadla (2) pomocí přiložených šroubů a křídlových matek na spodní části držadla (6).

Pro přizpůsobení rukojeti vaší individuální výšce můžete na-šroubovat střední části do dvou poloh.

1. Nasad'te přiložený držák nástroje (5) na spodní část rukojeti (6) a pevně do něj zaklesněte nástrojový klíč (3).

Montáž/vyprázdnění koše na trávu (Také se dodává)

Používejte jen originální zachytávacie vrece GRIZZLY HRM38 ; č. výrobku: 76101128.

Sestavení koše na trávu:

1 Provlečte ten větší z obou oblouků soutyčí záchytného vaku patkou (21a) uvnitř záchytného vaku.
② Poté třídilné soutyčí záchytného vaku (20) spojte dohromady.

1. Složené tyče (20) zasuňte do sítě koše na trávu (21).

2. Na tyče koše na trávu nasad'te plastové lamely (22).

Navléknutí pásu

1. Koš na trávu má na horní straně otvor (23). Konec pásu prostrčte otvorem (23) pod tyčemi (20). Nyní navlékněte závěsný hák (24) (hák ukazuje k rukojeti koše na trávu).
2. Konec pásu upevněte na plastovou sponu (25).

Koš na trávu nasad'te na se- kačku:

1. Koš na trávu (16) zavěste do při-praveného úchytu (26) na zadní straně přístroje.

1. Závěsný háček (24) zahákněte do úchytného kroužku (27).

2. Délku pásu nastavte tak, aby koš na trávu nebyl vlečen po zemi.

Sejmutí/vyprázdnění koše na trávu:

1. Koš na trávu (16) vyzvedněte ze závěsu (26).

2. Koš na trávu vyprázdněte a zase ho namontujte.

Nastavení výšky sečení

Výšku sečení je možno nastavit plynule od 14 - 43 mm:

1. Povolte zajišťovací matice (12) na obou stranách přístroje.

2. Postavte jednu nohu na po- jezdové válečky (9) a nastavte oběma rukama na seřizovacích rukojetích požadovanou výšku sečení (14).

Dbejte na to, aby byl přístroj na obou stranách nastaven na stejnou výšku.

1. Opět přišroubujte zajišt'ovací matice (12).

Výšku sečení je dovoleno nastavit pouze do takového záběru, aby se nožový válec ani v případě nerovností nedotýkal podkladu.

Pracovní pokyny

Pravidelné sečení podněcuje traviny k intenzívnější tvorbě listu, současně způsobuje odumírání plevele. Proto je trávník po každém sečení hustší a rovnoměrněji zatěžovatelný.

• Ved'te přístroj rychlostí chůze pokud možno v rovných dráhách. Pro sečení bez mezer by se dráhy měly vždy o několik centimetrů překrývat.
• Na svazích pracujte vždy šikmo ke svahu.

- Pro první sečení v sezóně volte vyšší výšku řezu a následujících sečení snižujte výšku asi až na 20 mm.

Čištění a údržba

Práce, které nejsou popsány v tomto návodě, nechejte provést jedním z námi autorizovaných servisních opraven. Používejte pouze originální díly.

Při manipulaci s nožem noste ru- kavice.

Před každým použitím zkontrolujte, zda přístroj nevykazuje viditelné nedostatky, jako uvolněné, opotřebované nebo poškozené díly. Zkontrolujte dotažení všech matic, čepů a šroubů.

Zkontrolujte, zda kryty a ochranná zařízení nejsou poškozena a jsou správně usazena. V případě potře-by je vyměňte.

Přístroj neostřikujte vodou a nečis-těte jej pod tekoucí vodou.

• Udržujte přístroj vždy v čistotě. K čištění použijte kartáček nebo hadřík, nikoliv čisticí prostředky, příp. rozpouštědla.
• Po sečení odstraňte zbytky rostlin ulpěné na kolech a v prostoru nožů.
• Břity nože otřete naolejovaným hadříkem nebo je postříkejte ošetřujícím sprejem na kov.
• Z důvodu speciální geometrie řezu není možno nože nožového válce brousit. Nožový válec a spodní nůž je proto nutno v případě potřeby vyměnit jako sadu. Přenechejte montáž nožového válce odborné dílně.

Nastavení mezery řezu

Nože nožového válce je nutno seřídit, jestliže tráva již není sekána stejnoměrným a čistým řezem.

1. Vyjměte nástrojový klíč (3) a kovový proužek (měrka) (4) z držáku nástroje (viz 5).

2. Vsuňte kovový proužek (4) mezi nůž nožového válce (8) a spodní nůž (11).

3. Šestihranné šrouby (10) na přístroji otáčejte postupně doprava a potom doleva ve směru hodinových ručiček, dokud kovový proužek jen lehce nedrhne.
4. Zkontrolujte nastavení tak, že protočíte nožový válec. Žádný z nožů nožového válce by se neměl dotýkat spodního nože a obrušovat jej.

Jestliže již není možno nastavit mezeru řezu, je nutno nožový válec a spodní nůž vyměnit jako sadu.

Skladování

- Přístroj skladujte v suchu a mimo do- sah dětí.

Pro skladování šetřící místo povolte křídlové matice a sklopte ruko-jet'.

Záruka

• Na tento přístroj poskytujeme záruku 24 měsíců. Při komerčním použití záruka zanikne.
• Škody, které byly způsobeny přirozeným opotřebením, přetížením anebo neodbornou obsluhou, jsou ze záruky vyloučeny. Určité konstrukční části podléhají jejich běžnému opotřebení a jsou proto ze záruky vyloučeny. Patří k nim především: Nožový válec a spodní nůž.
• Předpokladem pro poskytnutí záručního plnění je kromě toho, že byly dodrženy pokyny pro čištění a údržbu.
• Škody, které vznikly v důsledku závad materiálu anebo chyb výrobce, budou bezplatně odstraněny náhradní dodávkou anebo opravou.

Předpokladem je, aby byl přístroj pro-dejci vrácen nerozložený a s dokladem o koupi a záruce.

Opravy Služby

• Opravy, které nepodléhají záruce, můžete nechat provést za úhradu v našem servisním středisku. Naše servisní středisko Vám ochotně vypracuje předběžný rozpočet nákladů. Můžeme se zabývat pouze přístrojmi, které byly zaslány dostatečně zabalené a vyplacené.
• Pozor: V případě reklamace anebo servisu zašlete prosím Váš přístroj na naši servisní adresu vyčištěný a s upozorněním na poruchu.

Nevyplacené – jako neskladné zboží, expres nebo zvláštní dopravou – zaslané přístroje nebudou přijaty.

- Likvidaci vašich zaslaných poškozených přístrojů provádíme bezplatně.

Likvidace/Ochrana životního prostředí

Zajistěte ekologickou recyklaci přístroje, příslušenství a obalu.

• Stroje nepatří do domovního odpadu. Přístroj odevzdejte ve sběrném dvoře, který provede recyklaci. Použité plastové a kovové díly je možno rozčlenit podle druhu a odevzdat ve sběrném dvoře. Informujte se u svého obchodníka.
• Posekanou trávu nevyhazujte do popelnice, ale uložte ji na kompost nebo ji rozdělte jako mulčovací vrstvu pod keře a stromy.
• Likvidaci vašich zaslaných poškozených přístrojů provádíme bezplatně.

Náhradní díly/ Příslušenství

Náhradní díly a příslušenství obdržíte na stránkách www.grizzly-service.eu

Pokud nemáte internet, tak prosím zavolejte na servisní středisko (viz „ Grizzly Service-Center “). Ujistěte se, že budete mít po ruce níže uvedená čísla objednávky.

Zachytávacie vrece....Č. artiklu. 76101128

U všech dalších náhradních dílů uvádějte při objednání bezpodmínečně typ stroje a číslo dílu podle obrázku.

Technické údaje

Ruční sekačka....HRM 38

Šířka nože 38 cm

Výška řezu....14 - 43 mm

Počet nožů....5

Hmotnost 8,5 kg
