HRM38 - žoliapjovė Grizzly - Nemokama naudojimo instrukcija

Produkto tipas	Ranksu vejapjovė
Prekės ženklas	Grizzly
Modelis	HRM38
Pjovimo plotis	380 mm
Pjovimo aukštis	14 - 43 mm (nuolatinis reguliavimas)
Peilių skaičius	5 vibraciniai peiliai
Svoris	8,5 kg
Maitinimas	Rankinis (stumiamas)
Pagrindinės funkcijos	Vejos pjovimas, pjovimo aukščio reguliavimas, pasirenkamo surinkimo krepšelio montavimas
Priežiūra ir valymas	Valyti po kiekvieno naudojimo šepečiu arba šluoste; sutepti peilius; patikrinti visų veržlių ir varžtų fiksaciją
Saugumas	Prieš naudojimą perskaityti instrukciją; dėvėti uždarą avalinę; laikyti atstumą nuo žmonių ir gyvūnų
Atsarginės dalys	Surinkimo maišas (ref. 76101128), peilių ritinys ir apatinis peilis (keisti kartu)
Taisymo galimybės	Galimas pjovimo tarpo reguliavimas; peilius keisti profesionaliai; įgaliotas serviso centras
Garantija	24 mėnesiai (išskyrus profesionalų naudojimą ir susidėvinčias dalis)
Laikymas	Sausoje vietoje, vaikams nepasiekiamoje vietoje; sulankstoma rankena

Dažnai užduodami klausimai - HRM38 Grizzly

Kaip surinkti vejapjovės HRM38 rankeną?

Apatinės rankenos dalies galus įstatykite į įrenginio angą, tada viršutinę dalį prisukite prie vidurinių dalių. Vairo aukštį galite reguliuoti į dvi padėtis.

Kaip nustatyti pjovimo aukštį?

Atblokuokite užfiksuotas veržles iš abiejų pusių, uždėkite koją ant ratų ir naudokite reguliavimo rankenas, kad nustatytumėte aukštį nuo 14 iki 43 mm. Prisukite veržles simetriškai.

Kaip sumontuoti žolės surinkimo krepšelį?

Surinkite surinkimo maišo lankus ir strypą, pritvirtinkite dirželį, tada pakabinkite krepšelį ant vejapjovės galo. Sureguliuokite dirželį, kad jis nevilktųsi žeme.

Kaip valyti vejapjovę po naudojimo?

Naudokite šepetį arba sausą šluostę žolės likučiams pašalinti. Nenaudokite valymo priemonių ar tirpiklių. Patrinkite peilius alyvuota šluoste.

Ar galiu pats pagaląsti peilius?

Ne, peilių ritinio peilių negalima pagaląsti dėl jų specialios geometrijos. Esant poreikiui, ritinį ir apatinį peilį kartu turi pakeisti specializuotas meistras.

Kokie yra svarbūs saugumo reikalavimai?

Prieš naudojimą perskaitykite instrukciją. Nepjaukite basomis kojomis arba atvira avalyne. Laikykite vaikus ir gyvūnus per atstumą. Dirbkite skersai šlaitų, niekada ne aukštyn ar žemyn.

Kaip laikyti vejapjovę?

Laikykite sausoje vietoje, vaikams nepasiekiamoje vietoje. Norėdami sutaupyti vietos, atblokuokite sparnuotas veržles ir sulenkite rankeną.

Ką daryti, jei vejapjovė prastai pjauna?

Patikrinkite pjovimo tarpo reguliavimą naudodami pridedamą metalinę juostelę. Jei reguliavimo nepakanka, pakeiskite peilių ritinį ir apatinį peilį kartu.

Kur galiu nusipirkti atsarginių dalių?

Apsilankykite www.grizzly-service.eu arba susisiekite su Grizzly technine pagalba. Surinkimo maišui naudokite nuorodą 76101128. Kitoms dalims nurodykite mašinos tipą ir dalies numerį.

Kokia yra vejapjovės HRM38 garantija?

Garantija yra 24 mėnesiai privačiam naudojimui. Išskiriami normalaus naudojimo, perkrovos ar netinkamo naudojimo pažeidimai. Susidėvinčios dalys, pvz., peiliai, nėra dengiamos.

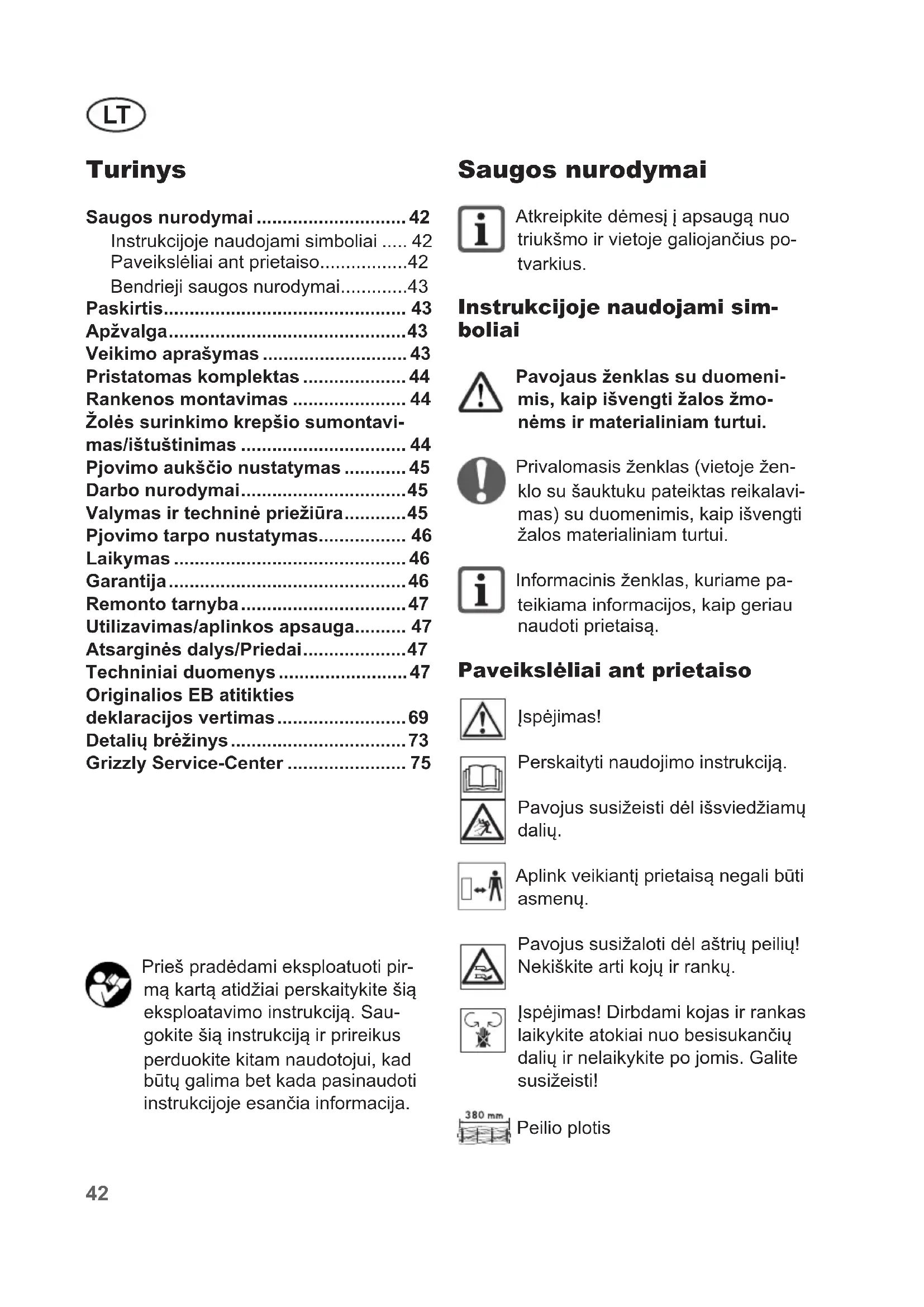

NAUDOJIMO INSTRUKCIJA HRM38 Grizzly

Originalios eksploatavimo instrukcijos vertimas

Instrukcijoje naudojami simboliai ..... 42

Paveikslėliai ant prietaiso....42

Bendrieji saugos nurodymai......43

Paskirtis.... 43

Apžvalga....43

Veikimo aprašymas 43

Pristatomas komplektas 44

Rankenos montavimas 44

Žolės surinkimo krepšio sumontavimas/ištuštinimas 44

Pjovimo aukščio nustatymas ...... 45

Darbo nurodymai....45

Valymas ir techninė priežiūra......45

Pjovimo tarpo nustatymas.... 46

Laikymas 46

Garantija 46

Remonto tarnyba....47

Utilizavimas/aplinkos apsauga...... 47

Atsarginès dalys/Priedai....47

Techniniai duomenys 47

Originalios EB atitikties deklaracijos vertimas....69

Detalių brėžinys....73

Prieš pradėdami eksploatuoti pir- mą kartą atidžiai perskaitykite šią eksploatavimo instrukciją. Sau- gokite šią instrukciją ir prireikus perduokite kitam naudotojui, kad būtų galima bet kada pasinaudoti instrukcijoje esančia informacija.

Saugos nurodymai

Atkreipkite dėmesį į apsaugą nuo triukšmo ir vietoje galiojančius po- tvarkius.

Instrukcijoje naudojami sim- boliai

Pavojaus ženklas su duomenimis, kaip išvengti žalos žmonėms ir materialiniam turtui.

Privalomasis ženklas (vietoje ženklo su šauktuku pateiktas reikalavimas) su duomenimis, kaip išvengti žalos materialiniam turtui.

Informacinis ženklas, kuriame pateikiama informacijos, kaip geriau naudoti prietaisą.

Paveikslèliai ant prietaiso

Įspėjimas!

Perskaityti naudojimo instrukcija.

Pavojus susižeisti dėl išsviedžiamų dalių.

Aplink veikiantį prietaisą negali būti asmenų.

Pavojus susižaloti dėl aštrių peilių! Nekiškite arti kojų ir rankų.

Įspėjimas! Dirbdami kojas ir rankas laikykite atokiai nuo besisukančių dalių ir nelaikykite po jomis. Galite susižeisti!

Peilio plotis

Bendrieji saugos nurodymai

Atsargiai: taip išvengsite nelaimin-gų atsitikimų ir sužalojimų:

• Prietaiso negali naudoti vaikai ir jaunuoliai, nesulaukę 16 metų, ir šios instrukcijos neperskaitę asmenys.
• Niekada nenaudokite prietaiso, kai šalia yra asmenų, ypač vaikų arba gyvūnų.
• Asmenys su motorikos sutrikimais negali eksploatuoti prietaiso, jei šalia néra lydinčiojo asmens.
• Niekada nenaudokite prietaiso neapsiavę batais arba apsiavę atvirus sandalus. Prietaisą stumkite tik žingsnio greičiu.
• Prisiminkite, kad visada reikia dirbti saugiai stovint, ypač pjaunant šlaitus. Ant šlaito visada stovėkite ir pjaukite skersai, niekada nepjaukite aukštyn arba žemyn. Būkite labai atsargūs, jei stovėdami ant šlaito norite pakeisti važiavimo kryptį. Nepjaukite labai stačių šlaitų.
• Nustatydami prietaisą nelaikykite kojų ir rankų tarp judančių peilių ir stabiliai įmontuotų prietaiso dalių, nes šios kūno dalys gali būti prispaustos.
• Niekada neneškite prietaiso už peilio veleno.

Atsargiai! Toliau nurodyta, kaip nesugadinti prietaiso ir išvengti galimos žalos asmenims.

• Patikrinkite vietovę, kurioje naudosite prietaisą, surinkite akmenis, lazdas, vielas ir kitus pašalinius daiktus, nes jie gali būti sugriebti ir išsviesti.
• Pasirūpinkite, kad prietaisas būtų saugios darbinės būklės. Pakeiskite nusidėvėjusias arba pažeistas dalis.
• Saugokite prietaisą nuo aplinkos po- veikių (drėgmės, šalčio).

Paskirtis

Šis prietaisas yra skirtas namų valdos ve- jos ir žolės plotams pjauti.

Prietaisą valdantis arba naudojantis asmuo yra atsakingas už nelaimingus atsitikimus arba žmonėms ir jų nuosavybei padarytą žalą.

Gamintojas neatsako už žalą, atsiradusią dėl naudojimo ne pagal paskirtį arba netinkamo valdymo.

Apžvalga

Paveikslėlius rasite puslapiuose nuo 2 iki 4.

1 Rankenos viršutinė dalis

2 2 viduriniai strypai
3 Įrankių raktas
4 Metalinês juostos (tarpumatis)
5 Įrankių laikiklis
6 Rankenos apatinė dalis
7 Rankenos laikiklis
8 Peilių velenas

9 Ratukai

10 2 varžtai peiliui nustatyti
11 Apatinis peilis
12 2 fiksavimo veržlės
13 2 ratai
14 2 reguliavimo rankenėlės ir ska- lės aukščiui nustatyti
15 4 varžtai ir 4 sparnuotosios veržlės rankenai montuoti

Veikimo aprašymas

Vejapjovėje įmontuotas cilindrinis peilių velenas su 5 išlenktais peiliais. Papildomai nuosekliai galima nustatyti prietaiso aukštį; yra lengvai judantys ratukai. Informacijos apie valdymo elementų veikimą rasite tolesniuose aprašymuose.

LT

Pristatomas komplektas

• Žoliapjové
• Rankenos viršutinė dalis
• Rankenos apatinė dalis
• 2 viduriniai strypai
• 4 varžtai
• 4 veržlės
• Irankių raktas
• Metalinės juostos (tarpumatis)
• Eksploatavimo instrukcija

Rankenos montavimas

1. Suspauskite abu rankenos apatinės dalies (6) galus ir įstatykite juos vertikaliai per prietaiso rankenos laikiklj (7).

2. Galuose esančias angas užstumkite ant abiejų reguliavimo sraigtų (19).

3. Rankenos viršutinę dalj (1) tvirtai prisukite prie abiejų vidurinių strypų (2).
4. Vidurinius strypus prisukite prie rankenos apatinės dalies (6).

Kad rankenos lanką galėtumėte atskirai pritaikyti pagal savo ūgį, vidurinius strypus galite prisukti dviejose padėtyse.

Žolės surinkimo krepšio sumontavimas/ištuštini-mas (Neprivaloma)

Naudokite tik originalų surinkimo maišas GRIZZLY HRM38 ; gaminio nr. 76101128.

Surinkimo krepšio surinkimas:

① Didesnjjì iš abiejų lenktų surinkimo maišo virbų prakiškite pro liežuvėlj (21a) surinkimo maišo viduje.
② Po to sujunkite trijų dalių surinki- mo maišo virbus (20).

1. Surinkimo krepšio strypą (20) įstumkite į surinkimo krepšio tinklą (21).

2. Plastikinius antdėklus (22) užlen-kite ant surinkimo krepšio strypų.

Diržo jvěrimas

1. Žolės surinkimo krepšio vir- šutinėje pusėje yra anga (23). Diržo galą įverkite per angą (23), esančią po strypais (20). Dabar įverkite įkabinamą kablj (24) (ka- blys nukreiptas žolės surinkimo krepšio rankenos kryptimi).
2. Diržo galą pritvirtinkite prie plastikinės sagties (25).

Surinkimo krepšio tvirtinimas prie prietaiso:

1. Ikabinkite surinkimo krepši (16) i jam numatytą pakabą (26), esan- chią prietaiso antroje pusėje.

1. Įkabinamą kablj (24) įkabinkite i spaudžiamajį žiedą (27).

2. Nustatykite tokj diržo ilgj, kad surinkimo krepšys nebūtų tempiamas žeme.

Surinkimo krepšio nuėmimas / ištuštinimas:

1. Ištraukite surinkimo krepšj (16) iš pakabos (26).

2. Ištuštinkite surinkimo krepšj ir vėl jį sumontuokite.

Pjovimo aukščio nustatymas

Pjovimo aukštį galima nuosekliai nustatyti nuo 14 iki 43 mm:

1. Abiejose prietaiso pusėse atlais-vinkite fiksavimo veržles (12).

2. Vieną koją pastatykite ant ratukų (9) ir abiem rankomis reguliuodami reguliavimo rankenėles (14) nustatykite pageidau-jamą pjovimo aukštį.

Atkreipkite dėmesį, kad abiejose pusėse reikia nustatyti vienodą prietaiso aukštį.

1. Vél priveržkite fiksavimo varžtus (12).

Žemiausias pjovimo aukštis gali būti tik toks, kad peilių velenas net ir nelygiose vietose neliestų že-mės.

Darbo nurodymai

Reguliariai pjaunant žolės lapeliai sutvirtėja, tačiau kartu silpnėja piktžolių lapeliai. Dėl to po kiekvieno pjovimo veja tampa tankesnė ir atsparesnė.

- Prietaisą stumkite žingsnio greičiu ir kuo lygesnėmis linijomis. Kad nupjautumėte visą veją, juostos turėtų persidengti kelis centimetrus.

- Pjaudami šlaitus visada stověkite skersai.

- Pirmą kartą pjaudami sezono pradžioje, nustatykite didelį pjovimo aukštį ir kitus kartus pjaudami aukštį mažinkite maždaug iki 20 mm.

Valymas ir techninė priežiūra

Šioje instrukcijoje nenurodytus darbus paveskite atlikti vieno iš mūsų įgaliotojo techninės priežiūros centro darbuotojams. Naudokite tik originalias dalis.

Dirbdami su peiliu užsidėkite pirštines.

Prieš kiekvieną naudojimą patikrinkite, ar nesimato aiškių prietaiso trūkumu, pavyzdžiui, ar dalys neatsilaisvino, nenusidėvėjo ir nėra pažeistos. Patikrinkite, ar visos veržlės, sraigtai ir varžtai tvirtai priveržti.

Patikrinkite, ar gaubtai ir apsauginiai jrenginiai nepažeisti ir stipriai pritvirtinti. Prireikus juos pakeiskite.

- Prietaisas visada turi būti švarus. Prietaisą valykite šepečiu arba servetėle, nenaudokite jokių valymo priemonių ar tirpiklių.

- Baigę pjauti nuo kraštų ir pjovimo srities nuvalykite prilipusius augalų likučius.

- Peilio ašmenis patrinkite alyva sudrėkinta šluoste arba papurkškite metalo priežiūros purškalu.

- Dėl specialios ašmenų geometri- jos negalima galąsti peilių veleno peilių. Dėl to prireikus būtina kartu keisti peilių veleną ir apatinį peilį. Peilių veleną keisti paveskite spe- cializuotų dirbtuvių darbuotojams.

LT

Pjovimo tarpo nustatymas

Reikia pakoreguoti peilių veleno peilį, jei nebepavyksta tolygiai ir gražiai nupjauti žolės.

1. Iš įrankių laikiklio išimkite įrankių raktą (3) ir metalinę juostą (tarpumatį) (4) (žr. 5).

2. Metalinę juostą (4) įstumkite tarp peilių veleno (8) peilio ir ap- atinio peilio (11).

3. Iš pradžių nedideliais pasuki-mais pagal laikrodžio rodyklę prisukite dešinėje esančius šešiabriaunius varžtus (10), o po to sukite kairėje, kol metalinė juosta bus truputį prispausta.

4. Patikrinkite nustatymą sukdami peilių veleną. Nė vienas peilių veleno peilis negali liestis arba trintis į apatinį peilį.

Kai nebepavyksta nustatyti pjovimo tarpo, reikia kartu pakeisti peilių veleną ir apatinį peilį.

Laikymas

- Prietaisą laikykite peilio apsaugoje, sausoje ir vaikams nepasiekiamoje vietoje.

Jei norite, kad laikant neužimtų daug vietos, atlaisvinkite sparnuotasias veržles ir užlenkite rankenos lanką.

Garantija

• Šiam prietaisui mes suteikiame 24 mėnesių garantiją. Naudojant komerciniais tikslais netenkama teisės į garantiją.
• Garantija netaikoma natūralaus dévėjimo požymiams ir žalai, atsiradusiai dėl per didelės apkrovos arba netinkamo valdymo. Tam tikros konstrukcinės dalys natūraliai dėvisi, todėl joms garantija nesuteikiama. Labiausiai tai taikoma peiliams.
• Kad būtų suteikta garantija, turėjo būti laikomasi valymo ir techninės priežiūros nurodymų.
• Jei pastebimi medžiagos arba gamy-bos defektai, pristatomas kitas prieta-sas arba jis suremontuojamas. Būtina sąlyga – prietaisas prekybininkui pristatomas neišardytas, su pirkimo čekiu ir garantijos patvirtinimu.

Remonto tarnyba

- Remonto darbus, kuriems nesuteikiama garantija, už tam tikrą atlygj galite pavesti atlikti mūsų techninės priežiūros centro darbuotojams. Mūsų techninės priežiūros centro darbuoto-jai Jums mielai pateiks darbų sąmatą.

Mes galime remontuoti tik tuos prietaisus, kurie buvo atsiųsti tinkamai supakuoti ir apmokėti.

- Dėmesio: jei turite pretenzijų dėl prietaiso arba norite jį remontuoti, atsiųskite jį nuvalytą mūsų techninės priežiūros centrui, būtinai nurodykite defektą.

Mes nepriimame prietaisų, už kurių siuntimą nebuvo sumokėta (nega-baritinis krovinys, skubiosios siun-tos arba kitas specialus gabenimo būdas).

- Jei mums atsiųsite savo sugedusį prietaisą, mes jį utilizuosime nemokamai.

Utilizavimas/aplinkos apsauga

Prietaisą, priedus ir pakuotę perduokite utilizuoti aplinkos apsaugos atlieku utilizavimo įstaigai.

- Prietaisų negalima išmesti kartu su buitinėmis atliekomis. Prietaisą perduokite perdirbimo įstaigai. Naudotas plastikines ir metalines dalis galite surūšiuoti ir perduoti atliekų utilizavimo įstaigai. Apie tai teiraukitės „Grizzly“ pardavėjo.

- Nupjautos žolės nemeskite į šiukšlių konteinerius, ją nuvežkite į kompostavimo vietą arba kaip trąšas paskirstykite po krūmais ir medžiais.

- Jei mums atsiųsite savo sugedusį prietaisą, mes jį utilizuosime nemokamai.

Atsarginès dalys/Priedai

Atsargines dalis ir priedus galite jsigyti interneto svetainėje www.grizzly-service.eu

Jei neturite interneto, kreipkitės telefonu į aptarnavimo centra (žr. „Grizzly Service-Center“). Pasiruoškite žemiau nurodytus užsakymo numerius.

Surinkimo maišas ... gaminio nr. 76101128

Užsakydami nurodykite savo prietaiso tipą ir pozicijos numerį detalių brėžinyje.

Techniniai duomenys

Mechaniné vejapjové...... HRM 38

Peilio plotis 380 mm

Pjovimo aukštis.... 14 - 43 mm

Peilių skaičius....5

Svoris....8,5 kg
