GEBRUIKSAANWIJZING HRM38 Grizzly

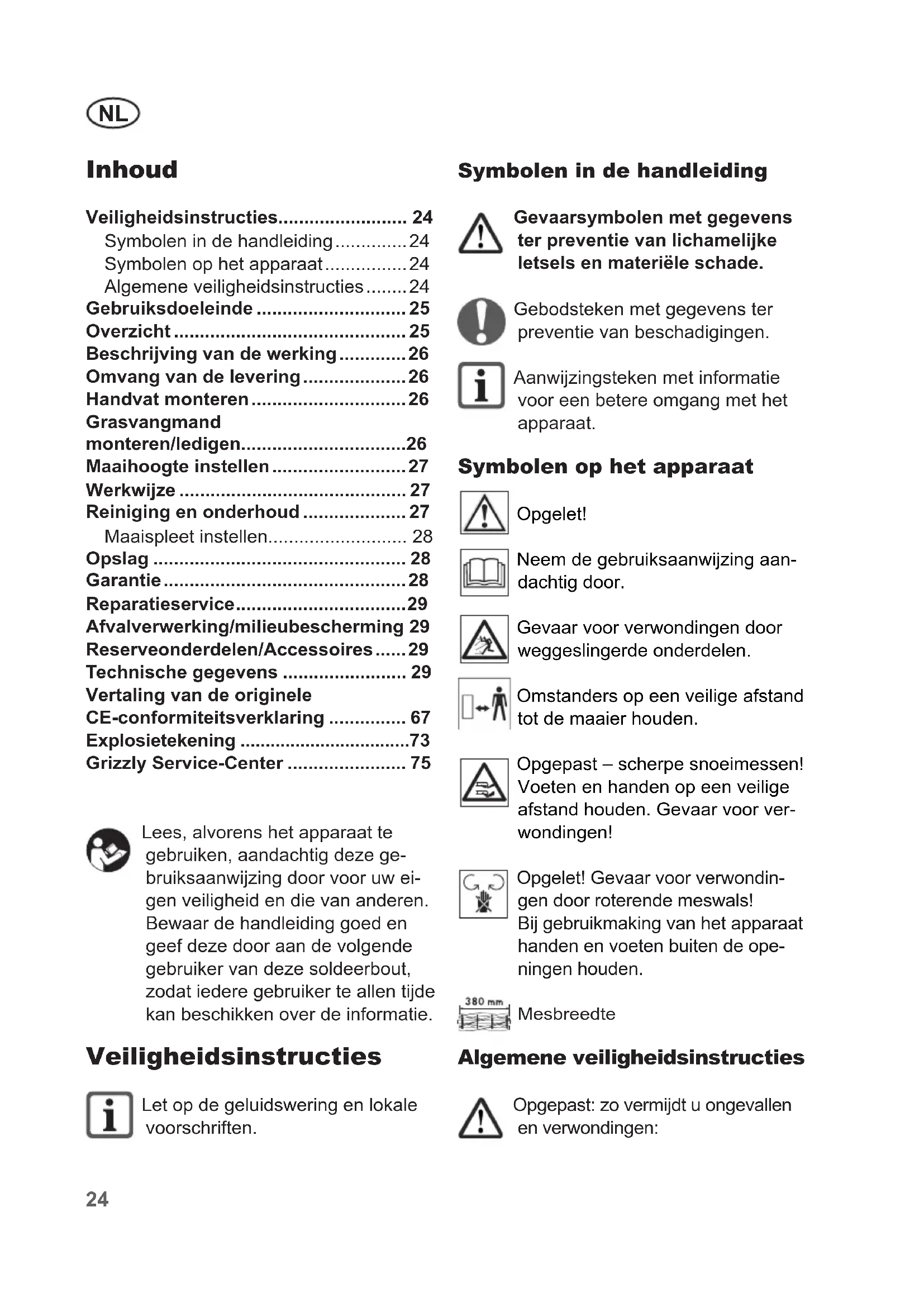

• Symbolen in de handleiding Gevaarsymbolen met gegevens ter preventie van lichamelijke letsels en materiële schade. Gebodsteken met gegevens ter preventie van beschadigingen. Aanwijzingsteken met informatie voor een betere omgang met het apparaat. Symbolen op het apparaat Opgelet! Neem de gebruiksaanwijzing aan- dachtig door. Gevaar voor verwondingen door weggeslingerde onderdelen. Omstanders op een veilige afstand tot de maaier houden. Opgepast – scherpe snoeimessen! Voeten en handen op een veilige afstand houden. Gevaar voor ver- wondingen! Opgelet! Gevaar voor verwondin- gen door roterende meswals! Bij gebruikmaking van het apparaat handen en voeten buiten de ope- ningen houden. Mesbreedte Algemene veiligheidsinstructies Opgepast: zo vermijdt u ongevallen en verwondingen: Inhoud Veiligheidsinstructies p. 24
• Symbolen in de handleiding p. 24
• Symbolen op het apparaat p. 24
• Algemene veiligheidsinstructies p. 24
• Gebruiksdoeleinde p. 25
• Overzicht p. 25
• Beschrijving van de werking p. 26
• Omvang van de levering p. 26
• Handvat monteren p. 26
• Grasvangmand monteren/ledigen p. 26
• Maaihoogte instellen p. 27
• Werkwijze p. 27
• Reiniging en onderhoud p. 27
• Maaispleet instellen p. 28
• Opslag p. 28
• Garantie p. 28
• Reparatieservice p. 29
• Afvalverwerking/milieubescherming 29 Reserveonderdelen/Accessoires p. 29
• Technische gegevens p. 29
• Lees, alvorens het apparaat te gebruiken, aandachtig deze ge- bruiksaanwijzing door voor uw ei- gen veiligheid en die van anderen. Bewaar de handleiding goed en geef deze door aan de volgende gebruiker van deze soldeerbout, zodat iedere gebruiker te allen tijde kan beschikken over de informatie. Veiligheidsinstructies Let op de geluidswering en lokale voorschriften. Vertaling van de originele CE-conformiteitsverklaring p. 67
• Explosietekening p. 73
• Grizzly Service-Center p. 7525

• Kinderen en jongeren met een leeftijd van minder dan 16 jaar alsook per- sonen, die met deze handleiding niet vertrouwd zijn, mogen niet met het ap- paraat werken.

• Gebruik het apparaat nooit terwijl er zich personen, in het bijzonder kinde- ren, of dieren in de nabijheid bevinden.

• Personen met een motorische handicap mogen het apparaat nooit zonder bege- leidende persoon in gebruik nemen.

• Gebruik het apparaat niet als u bloots- voets stapt of open sandalen draagt. Be- stuur het apparaat enkel op staptempo.

• Let bij het werken en in het bijzonder op hellingen op stabiliteit. Werk altijd haaks op de helling, nooit op- of neer- waarts. Wees uiterst voorzichtig wan- neer u op een helling van rijdrichting verandert. Werk niet aan overdreven steile hellingen.

• Vermijd bij de instelling van het ap- paraat dat voeten of handen tussen de beweegbare messen en de vast- staande onderdelen van het apparaat vastgeklemd worden.

• Draag het apparaat nooit aan de mes- senwals. Opgepast! Zo vermijdt u schade aan het apparaat en eventueel daaruit voortvloeiende, lichamelijke letsels:

• Controleer het terrein, waar het ap- paraat gebruikt wordt, en verwijder stenen, stokken, draden of andere vreemde voorwerpen, die vastgegre- pen en weggeslingerd kunnen worden.

• Zorg ervoor dat het apparaat zich in een veilige werktoestand bevindt. Wissel ver- sleten of beschadigde onderdelen uit.

• Bescherm het apparaat tegen weersin- vloeden (vochtigheid, vorst). Gebruiksdoeleinde Het apparaat is uitsluitend voor het maaien van grasperken en grasvlakten bestemd. De operator of gebruiker is voor ongeval- len of schade aan andere mensen of aan hun eigendom verantwoordelijk. De fabrikant is niet aansprakelijk voor beschadigingen, die door een in strijd met de bepalingen zijnde toepassing of door een foutieve bediening veroorzaakt werden. Dit apparaat is niet geschikt voor commercieel gebruik. Bij commercieel gebruik vervalt de garan- tie. Overzicht De afbeeldingen voor de bediening en het onderhoud vindt u op de zijde 2 - 4. 1 Bovenste gedeelte van het handvat 2 2 middenstukken 3 Werktuigsleutel 4 Metaalbandstrip (voelermaat) 5 Werktuighouder 6 Onderste gedeelte van het handvat 7 Opname van het handvat 8 Messenwals 9 Looprollen 10 2 schroeven om de messen in te stellen 11 Ondermes 12 2 vergrendelmoeren 13 2 wielen 14 2 verstelbare handvaten en schalen voor de instelling van de hoogte 15 4 schroeven en 4 vleugelmoeren voor de montage van het handvat26

Beschrijving van de werking De handgazonmaaier bezit een spil- messenwals met 5 gedraaide messen. Bijkomend is het apparaat traploos in de hoogte verstelbaar en heeft het gemakke- lijk te bedienen wielen. Voor de functie van de bedieningsonder- delen verwijzen wij naar de hierna vol- gende beschrijvingen. Omvang van de levering Pak het apparaat uit en controleer, of de inhoud volledig is: - Maaimachine - Bovenste gedeelte van het handvat - Onderste gedeelte van het handvat - 2 middenstukken - 4 schroeven - 4 moeren - Werktuigsleutel - Werktuighouder met metaalbandstrip (voelermaat) - Gebruiksaanwijzing Handvat monteren

1. Duw de beide uiteinden van het

onderste gedeelte (6) van het handvat ineen en steek ze lood- recht door de opname (7) van het handvat aan het apparaat.

2. Schuif de boringen aan de uit-

einden over de beide opname- bouten (19).

3. Schroef het bovenste ge-

deelte (1) van de handgreep met behulp van de bijgevoegde schroeven en vleugelmoeren aan de beide middelste draagbalken (2) vast.

4. Schroef de middelste draag-

balken (2) met behulp van de bijgevoegde schroeven en vleu- gelmoeren aan het onderste ge- deelte (6) van de handgreep vast. Om de handvatdrager aan uw indi- viduele lichaamsgrootte aan te pas- sen, kunt u de middelste dragers in twee posities vastschroeven. Grasvangmand monteren/ledigen (Optioneel verkrijgbaar) Gebruik uitsluitend de originele vangzak GRIZZLY HRM38 ; art-nr.: 76101128. Vangmand monteren:

Rijg de grootste van de beide vangzak-stangstelsel-bogen door het lipje (21a) in de bin- nenste vangzak.

3. Schuif het stangenmechanis-

me (20) van de vangmand in het vangmandnet (21).

4. Sla de kunststofstrips (22) over

het stangenmechanisme van de vangmand Riem invoegen

5. De grasvangmand heeft aan de

bovenzijde een opening (23). Trek het uiteinde van de riem door de opening (23) onder het stangen- mechanisme (20) door. Voeg nu de inhanghaak (24) in (de haak wijst in de richting van de hand- greep van de grasvangmand).

6. Bevestig het uiteinde van de

riem aan de kunststofgesp (25).27

Vangmand aan het apparaat aanbrengen:

7. Haak de vangmand (16) in de

daarvoor voorziene ophan- ging (26) aan de achterzijde van het apparaat vast

9. Stel de lengte van de riem zoda-

nig in, dat de grasvangmand niet tegen de grond schuurt. Vangmand afnemen/ledigen:

10. Til de vangmand (16) uit de op-

deze opnieuw. Maaihoogte instellen De maaihoogte kan traploos van 14 tot 43 mm ingesteld worden:

1. Draai de vergrendelmoeren (12)

aan beide zijden van het appa- raat los.

2. Zet één voet op de looprollen (9)

en stel de gewenste maaihoogte met beide handen aan de ver- stelbare handvaten in (14). Let erop dat het apparaat aan beide zijden op dezelfde hoogte ingesteld is.

3. Schroef de vergrendelschroe-

ven (12) weer vast. De maaihoogte mag slechts zo diep ingesteld worden, dat de messen- wals ook bij one󰀨enheden de grond niet raakt. Werkwijze Door regelmatig te maaien, wordt de gras- plant tot een versterkte vorming van bla- deren aangemoedigd, maar wordt onkruid tegelijkertijd afsterven. Daarom wordt het gazon telkens na het maaien dichter en ontstaat er een gelijkmatig belastbaar gazon.

• Leid het apparaat op staptempo in zo recht mogelijke vlakken. Om volledig te maaien, dienen de vlakken elkaar altijd enkele centimeters te overlap- pen.

• Werk altijd haaks om de helling.

• Kies voor de eerste stap tijdens het seizoen een hoge maaihoogte en laat de hoogte bij de daaropvolgende stappen tot ongeveer 20 mm dalen. Reiniging en onderhoud Laat werkzaamheden, die niet in deze handleiding beschreven zijn, door een door ons gemachtigde klantenserviceafdeling doorvoe- ren. Gebruik uitsluitend originele onderdelen. Draag bij de omgang met het mes handschoenen. Controleer het apparaat telkens vóór gebruik op klaarblijkelijke tekortko- mingen, zoals losse, versleten of beschadigde onderdelen. Kijk de vaste zitting van alle moeren, bouten en schroeven na. Controleer afdekkingen en bescher- mingsinrichtingen op beschadigin- gen en een correcte zitting. Wissel deze eventueel uit.Indien de maaispleet niet meer inge- steld kan worden, moeten messen- wals en ondermes als set uitgewis- seld worden. Opslag

• Bewaar het apparaat droog en buiten de reikwijdte van kinderen. Voor een plaatsbesparende opslag draait u de vleugelmoeren los en klapt u de handvatdrager dicht. Garantie

• Wij geven 24 maanden garantie op dit product. Bij commercieel gebruik ver- valt de garantie.

• Deze garantiebepaling is niet van toepassing op beschadigingen die het gevolg zijn van natuurlijke slijtage, on- reglementair gebruik of overbelasting. Bepaalde onderdelen van de pomp worden bloot gesteld aan natuurlijke slijtage. Deze onderdelen vallen niet onder de garantiebepaling. Hieronder vallen in het bijzonder: messenwals en ondermes.

• De vereiste voorwaarde voor ga- rantievergoedingen is bovendien dat de in de gebruiksaanwijzing verstrekte instructies voor de rei- niging en het onderhoud in acht genomen werden.

• Beschadigingen, die door mate- riaal- of fabricagefouten ontstaan zijn, worden gratis door schade- loosstelling of door een herstelling verholpen. Voorwaarde is dat het apparaat niet gedemonteerd is en met aankoop- en garantiebewijs bij ons servicecenter wordt ingeleverd.

• Houd het apparaat steeds netjes. Ge- bruik voor de reiniging een borstel of een doekje, maar geen reinigings- c.q. oplosmiddelen.

• Verwijder na het maaien vastklevende resten van planten van de wielen en van het bereik van de messen.

• Wrijf de messneden met een olieach- tig doekje af of spuit ze met een me- taalonderhoudende spray in.

• Omwille van de bijzondere maaigeo- metrie kunnen de messen van de messenwals niet bijgeslepen worden. Messenwals en ondermes moeten daarom zo nodig als set uitgewisseld worden. Laat de inbouw van de mes- senwals door een gespecialiseerd atelier doorvoeren. Maaispleet instellen De messen van de messenwals moeten bijgeregeld worden wanneer het gras niet meer gelijkmatig en zuiver gemaaid wordt.

1. Neem de werktuigsleutel (3) en de

metaalbandstrip (voelermaat) (4) uit de werktuighouder (zie 5).

2. Schuif de metaalbandstrip (4) tus-

sen een mes van de messenwals (8) en het ondermes (11).

3. Draai de inbusschroeven (10)

rechts en dan links aan het appa- raat in kleine stappen in de richting van de wijzers van een klok totdat de metaalbandstrip lichtjes klemt.

4. Kijk de instelling na doordat u de

messenwals doordraait. Geen en- kel mes van de messenwals mag met het ondermes contact hebben en schuren.Reparatieservice

• Herstellingen, die niet onder de garan- tie ressorteren, kunt u tegen facturatie door ons servicecenter laten doorvoe- ren. Ons servicecenter maakt graag voor u een bestek op. Wij kunnen apparaten slechts behan- delen indien ze voldoende verpakt en gefrankeerd toegezonden werden.

• Opgelet: In geval van klachten of ser- vice dient u uw apparaat in een gerei- nigde toestand en met een vermelding van het defect naar het adres van ons servicecenter te zenden. Ongefrankeerd – als oningepakt vrachtgoed, als expresgoed of met een andere speciale vracht – in- gezonden apparaten worden niet aangenomen.

• De afvalverwijdering van uw defecte ingezonden apparaten voeren wij gra- tis door. Afvalverwerking/ milieubescherming Onderwerp apparaat, accessoires en verpakking aan een milieuvriendelijke recyclage.

• Machines horen niet thuis bij huishou- delijk afval. Geef het apparaat in een recyclagepark af. De gebruikte onder- delen in kunststof en metaal kunnen gescheiden per type gescheiden wor- den en zodoende op een inzamelpunt afgegeven worden. In geval van vra- gen staat uw handelaar u ter beschik- king.

• Werp gemaaid gras niet in de vuil- nisbak, maar laat het composteren of verdeel het als strooisellaag onder struiken en bomen.

• De afvalverwijdering van uw defecte ingezonden apparaten voeren wij gra- tis door. Reserveonderdelen/ Accessoires Reserveonderdelen en accessoires verkrijgt u op www.grizzly-service.eu Indien u geen Internet hebt, neem dan telefonisch contact op met het Service- Center (zie „Grizzly Service-Center“). Hou de onderstaande bestelnummer klaar. Vangzak ............. bestelnummer 76101128 Vermeld voor alle bijkomende reserveon- derdelen bij de bestelling beslist het ma- chinetype en het onderdeelnummer in de uittrektekening. Technische gegevens Handgrasmaaier ............................ HRM 38 Mesbreedte......................................38 cm Maaihoogte ............................. 14 - 43 mm Aantal messen ........................................ 5 Gewicht............................................8,5 kg

Vertaling van de originele CE-conformiteitsverklaring Hiermede bevestigen wij dat de Handgrasmaaier bouwserie HRM 38 Lot-nummer: B-46109 is overeenkomstig met de hierna volgende, van toepassing zijnde EU-richtlijnen: 2006/42/EC Om de overeenstemming te waarborgen, werden de hierna volgende, in overeenstem- ming gebrachte normen en nationale normen en bepalingen toegepast: EN ISO 12100:2010 De exclusieve verantwoordelijkheid voor de uitgifte van deze conformiteitsverklaring wordt gedragen door de fabrikant: Christian Frank (Documentatiegelastigde) Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 D-63762 Großostheim, GERMANY
