BEDIENUNGSANLEITUNG HRM38 Grizzly

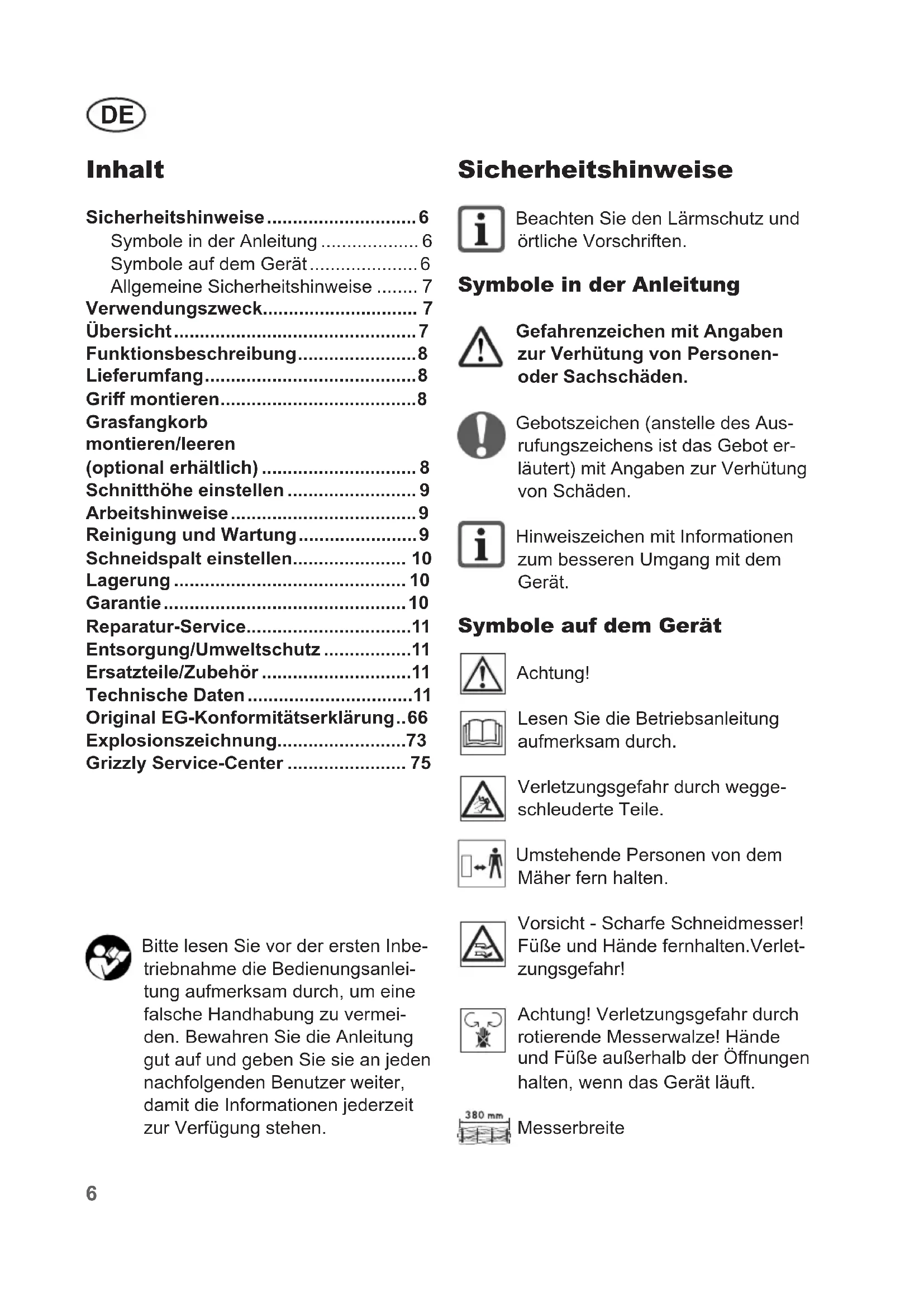

• Sicherheitshinweise Beachten Sie den Lärmschutz und örtliche Vorschriften. Symbole in der Anleitung Gefahrenzeichen mit Angaben zur Verhütung von Personen- oder Sachschäden. Gebotszeichen (anstelle des Aus- rufungszeichens ist das Gebot er- läutert) mit Angaben zur Verhütung von Schäden. Hinweiszeichen mit Informationen zum besseren Umgang mit dem Gerät. Symbole auf dem Gerät Achtung! Lesen Sie die Betriebsanleitung aufmerksam durch. Verletzungsgefahr durch wegge- schleuderte Teile. Umstehende Personen von dem Mäher fern halten. Vorsicht - Scharfe Schneidmesser! Füße und Hände fernhalten.Verlet- zungsgefahr! Achtung! Verletzungsgefahr durch rotierende Messerwalze! Hände und Füße außerhalb der Ö󰀨nungen halten, wenn das Gerät läuft. Messerbreite Bitte lesen Sie vor der ersten Inbe- triebnahme die Bedienungsanlei- tung aufmerksam durch, um eine falsche Handhabung zu vermei- den. Bewahren Sie die Anleitung gut auf und geben Sie sie an jeden nachfolgenden Benutzer weiter, damit die Informationen jederzeit zur Verfügung stehen. Inhalt Sicherheitshinweise p. 6
• Symbole in der Anleitung p. 6
• Symbole auf dem Gerät p. 6
• Allgemeine Sicherheitshinweise p. 7
• Verwendungszweck p. 7
• Übersicht p. 7
• Funktionsbeschreibung p. 8
• Lieferumfang p. 8
• Gri󰀨 montieren p. 8
• Grasfangkorb montieren/leeren (optional erhältlich) p. 8
• Schnitthöhe einstellen p. 9
• Arbeitshinweise p. 9
• Reinigung und Wartung p. 9
• Schneidspalt einstellen p. 10
• Lagerung p. 10
• Garantie p. 10
• Reparatur-Service p. 11
• Entsorgung/Umweltschutz p. 11
• Ersatzteile/Zubehör p. 11
• Technische Daten p. 11
• Original EG-Konformitätserklärung p. 66
• Explosionszeichnung p. 73
• Grizzly Service-Center p. 757

Allgemeine Sicherheitshinweise Vorsicht: So vermeiden Sie Unfälle und Verletzungen:

• Kinder und Jugendliche unter 16 Jah- ren sowie Personen, die nicht mit dieser Anleitung vertraut sind, dürfen nicht mit dem Gerät arbeiten.

• Setzen Sie das Gerät niemals ein, während Personen, insbesondere Kin- der oder Tiere in der Nähe sind.

• Personen mit motorischen Störungen dürfen das Gerät nie ohne Begleitper- son in Betrieb nehmen.

• Benutzen Sie das Gerät nicht, wenn Sie barfuß gehen oder o󰀨ene Sanda- len tragen. Führen Sie das Gerät nur im Schritttempo.

• Achten Sie beim Arbeiten auf einen si cheren Stand, insbesondere an Hä- ngen. Arbeiten Sie immer quer zum Hang, niemals auf- oder abwärts. Seien Sie besonders vorsichtig, wenn Sie die Fahrtrichtung am Hang än- dern. Arbeiten Sie nicht an übermäßig steilen Hängen.

• Vermeiden Sie beim Einstellen des Gerätes, dass Füße oder Hände zwi- schen den beweglichen Messern und den feststehenden Teilen des Gerätes festgeklemmt werden.

• Tragen Sie das Gerät niemals an der Messerwalze. Vorsicht! So vermeiden Sie Gerä- teschäden und eventuell daraus resultierende Personenschäden:

• Überprüfen Sie das Gelände, auf dem das Gerät eingesetzt wird und entfer- nen Sie Steine, Stöcke, Drähte oder andere Fremdkörper, die erfasst und weggeschleudert werden können.

• Sorgen Sie dafür, dass das Gerät in einem sicheren Arbeitszustand ist. Wechseln Sie abgenutzte oder be- schädigte Teile aus.

• Schützen Sie das Gerät vor Witte- rungseinüssen (Feuchtigkeit, Frost). Verwendungszweck Das Gerät ist nur für das Mähen von Rasen- und Grasächen im häuslichen Bereich bestimmt. Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wur- den. Dieses Gerät ist nicht zur gewerb- lichen Nutzung geeignet. Bei gewerb- lichem Einsatz erlischt die Garantie. Übersicht Die Abbildungen nden Sie auf den Seiten 2 - 4. 1 Gri󰀨oberteil 2 2 Mittelholme 3 Werkzeugschlüssel 4 Metallbandstreifen (Fühlerlehre) 5 Werkzeughalterung 6 Gri󰀨unterteil 7 Gri󰀨aufnahme 8 Messerwalze 9 Laufrollen 10 2 Schrauben zum Einstellen der Messer 11 Untermesser 12 2 Feststellmuttern 13 2 Räder 14 2 Verstellgri󰀨e und Skalen zur Höheneinstellung 15 4 Schrauben und 4 Flügelmut- tern für die Gri󰀨montage8

Funktionsbeschreibung Der Rasenmäher besitzt eine Spindel- Messerwalze mit 5 geschwungenen Mes- sern. Zusätzlich ist das Gerät stufenlos höhenverstellbar und hat leichtgängige Räder. Die Funktion der Bedienteile entnehmen Sie bitte den nachfolgenden Beschrei- bungen. Lieferumfang - Mäher - Gri󰀨oberteil - Gri󰀨unterteil - 2 Mittelholme - 4 Schrauben - 4 Muttern - Werkzeugschlüssel - Metallbandstreifen (Fühlerlehre) - Betriebsanleitung Griff montieren

1. Drücken Sie die beiden Enden

des Gri󰀨unterteils (6) zusam- men und stecken Sie diese senkrecht durch die Gri󰀨auf- nahme (7) am Gerät.

2. Schieben Sie die Bohrungen an

den Enden über die beiden Auf- nahmebolzen (19).

3. Schrauben Sie das Gri󰀨ober-

teil (1) an den beiden Mittelhol- men (2) fest.

4. Schrauben Sie die Mittelholme

an das Gri󰀨unterteil (6) an. Um den Gri󰀨holm Ihrer individu- ellen Größe anzupassen, kön- nen Sie die Mittelholme in zwei Positionen anschrauben. Grasfangkorb montieren/leeren (optional erhältlich) Verwenden sie nur den originalen Fangsack GRIZZLY HRM 38 ; Art-Nr.: 76101128 Fangkorb zusammenbauen:

Fädeln Sie den größeren der beiden Fangsack-Gestänge- Bögen durch die Lasche (21a) im inneren des Fangsacks.

Stecken Sie anschließend das dreiteilige Fangsack-Gestän- ge (20) zusammen.

3. Schieben Sie das Fangkorb-

Gestänge (20) in das Fangkorb- netz (21).

4. Stülpen Sie die Kunststo󰀨-La-

schen (22) über das Fangkorb- Gestänge. Gurt einfädeln

5. Der Grasfangkorb hat an der

Oberseite eine Ö󰀨nung (23). Ziehen Sie das Ende des Gurtes durch die Ö󰀨nung (23) unter dem Gestänge (20) durch. Fädeln Sie nun den Einhänge- haken (24) ein (der Haken zeigt in Richtung des Grasfangkorb- handgri󰀨es).

6. Befestigen Sie das Gurtende an

der Kunststo󰀨schnalle (25). Fangkorb am Gerät anbrin- gen:

7. Hängen Sie den Fangkorb (16)

in die dafür vorgesehene Auf- hängung (26) an der Rückseite des Gerätes ein.

8. Hängen Sie den Einhängeha-

9. Stellen Sie die Länge des

Gurtes so ein, dass der Gras- fangkorb nicht am Boden schleift. Fangkorb abnehmen/entleeren:

10. Heben Sie den Fangkorb (16)

aus der Aufhängung (26) heraus.

11. Entleeren Sie den Fangkorb

und montieren Sie ihn wieder. Schnitthöhe einstellen Die Schnitthöhe lässt sich stufenlos von

14 - 43 mm einstellen:

1. Lösen Sie die Feststellmuttern

(12) auf beiden Seiten des Ge- rätes.

2. Stellen Sie einen Fuß auf die

Laufrollen (9) und stellen Sie die gewünschte Schnitthöhe mit beiden Händen an den Verstell- gri󰀨en ein (14). Achten Sie darauf, dass das Gerät auf beiden Seiten auf die gleiche Höhe eingestellt ist.

3. Schrauben Sie die Feststell-

schrauben (12) wieder fest. Die Schnitthöhe darf nur so tief eingestellt werden, dass die Mes- serwalze auch bei Unebenheiten den Boden nicht berührt. Arbeitshinweise Regelmäßiges Mähen regt die Graspan- ze zu einer verstärkten Blattbildung an, lässt aber gleichzeitig Unkrautpanzen absterben. Daher wird der Rasen nach je- dem Mähvorgang dichter und es entsteht ein gleichmäßig belastbarer Rasen.

• Führen Sie das Gerät im Schritttempo in möglichst geraden Bahnen. Für ein lückenloses Mähen sollten sich die Bahnen immer um wenige Zentimeter überlappen.

• Arbeiten Sie an Hängen immer quer zum Hang.

• Wählen Sie für den ersten Schnitt in der Saison eine hohe Schnitthöhe und senken die Höhe bei den Folgeschnit- ten auf etwa 20 mm. Reinigung und Wartung Lassen Sie Arbeiten, die nicht in dieser Anleitung beschrieben sind, von einer von uns er- mächtigten Kundendienststelle durchführen. Verwenden Sie nur Originalteile. Tragen Sie beim Umgang mit dem Messer Handschuhe. Kontrollieren Sie das Gerät vor je- dem Gebrauch auf o󰀨ensichtliche Mängel wie lose, abgenutzte oder beschädigte Teile. Prüfen Sie den festen Sitz aller Muttern, Bolzen und Schrauben. Überprüfen Sie Abdeckungen und Schutzeinrichtungen auf Beschä- digungen und korrekten Sitz. Tau- schen Sie diese gegebenenfalls aus.

• Halten Sie das Gerät stets sauber. Verwenden Sie zum Reinigen eine Bürste oder ein Tuch, aber keine Rei- nigungs- bzw. Lösungsmittel.

• Entfernen Sie nach dem Mähen an- haftende Panzenreste von den Rä- dern und dem Messerbereich.10

• Reiben Sie die Messerschneiden mit einem öligen Lappen ab oder sprühen Sie diese mit einem Metall-Pege- spray ein.

• Aufgrund der besonderen Schneid- geometrie können die Messer der Messerwalze nicht nachgeschli󰀨en werden. Messerwalze und Untermes- ser müssen daher bei Bedarf als Satz ausgetauscht werden. Lassen Sie den Einbau der Messerwalze von einer Fachwerkstätte durchführen. Schneidspalt einstellen Die Messer der Messerwalze müssen nachgestellt werden, wenn das Gras nicht mehr gleichmäßig und sauber geschnitten wird.

1. Nehmen Sie den Werkzeug-

schlüssel (3) und den Metall- bandstreifen (Fühlerlehre) (4) aus der Werkzeughalterung (siehe 5).

2. Schieben Sie den Metallband-

streifen (4) zwischen ein Messer der Messerwalze (8) und dem Untermesser (11).

3. Drehen Sie die Sechs-

kantschrauben (10) rechts und dann links am Gerät in kleinen Schritten im Uhrzeigersinn, bis der Metallbandstreifen leicht klemmt.

4. Prüfen Sie die Einstellung,

indem Sie die Messerwalze durchdrehen. Keines der Mes- ser der Messerwalze sollte mit dem Untermesser Kontakt ha- ben und schleifen. Wenn sich der Schneidspalt nicht mehr einstellen lässt, müssen Messerwalze und Untermesser als Satz ausgetauscht werden. Lagerung

• Bewahren Sie das Gerät trocken und außerhalb der Reich weite von Kindern auf. Zur Platz sparenden Aufbewah- rung lockern Sie die Flügelmuttern und klappen Sie den Gri󰀨holm zu- sammen. Garantie

• Für dieses Gerät leisten wir 24 Mo- nate Garantie. Bei gewerblichem Ein- satz erlischt die Garantie.

• Schäden, die auf natürliche Abnut- zung, Überlastung oder unsachge- mäße Bedienung zurückzuführen sind, bleiben von der Garantie ausge- schlossen. Bestimmte Bauteile unter- liegen einem normalen Verschleiß und sind von der Garantie ausgeschlos- sen. Insbesondere zählen hierzu: Messerwalze und Untermesser.

• Voraussetzung für Garantieleistungen ist zudem die Einhaltung der Hinweise zur Reinigung und Wartung.

• Schäden, die durch Material- oder Herstellerfehler entstanden sind, wer- den unentgeltlich durch Ersatzliefe- rung oder Reparatur beseitigt. Voraussetzung ist, dass das unzer- legte Gerät mit Kauf- und Garantie- nachweis bei dem Händler reklamiert wird.11

• Sie können Reparaturen, die nicht der Garantie unterliegen, gegen Berech- nung von unserem Service-Center durchführen lassen. Unser Service- Center erstellt Ihnen gerne einen Ko- stenvoranschlag. Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.

• Achtung: Bitte liefern Sie Ihr Gerät im Reklamations- oder Servicefall ge- reinigt und mit einem Hinweis auf den Defekt an unsere Service-Adresse. Unfrei - per Sperrgut, Express oder mit sonstiger Sonderfracht - einge- schickte Geräte werden nicht ange- nommen.

• Die Entsorgung Ihrer defekten einge- sendeten Geräte führen wir kostenlos durch. Entsorgung/ Umweltschutz Führen Sie Gerät, Zubehör und Verpa- ckung einer umweltgerechten Wiederver- wertung zu.

• Das Gerät gehört nicht in den Haus- müll. Geben Sie das Gerät an einer Verwertungsstelle ab. Die verwende- ten Kunststo󰀨- und Metallteile können sortenrein getrennt werden und so ei- ner Wiederverwertung zugeführt wer- den. Fragen Sie hierzu Ihren Händler.

• Werfen Sie geschnittenes Gras nicht in die Mülltonne, sondern führen Sie es der Kompostierung zu oder ver- teilen Sie es als Mulchschicht unter Sträuchern und Bäumen.

• Die Entsorgung Ihrer defekten einge- sendeten Geräte führen wir kostenlos durch. Ersatzteile/Zubehör Ersatzteile und Zubehör erhalten Sie unter www.grizzly-service.eu Sollten Sie kein Internet haben, so wen- den Sie sich bitte telefonisch an das Service-Center. Halten Sie die unten ge- nannten Bestellnummer bereit. Fangsack ................... Bestellnr. 76101128 Geben Sie für alle weiteren Ersatzteile bei der Bestellung unbedingt den Gerätetyp und die Teilenummer in der Explosions- zeichnung an. Technische Daten Handrasenmäher ....................... HRM 38 Messerbreite ................................ 380 mm Schnitthöhe............................. 14 - 43 mm Anzahl der Messer.................................. 5 Gewicht............................................8,5 kg12

Original EG-Konformitätserklärung Hiermit bestätigen wir, dass der Handrasenmäher Modell HRM 38 Lot-Nummer: B-46109 folgenden einschlägigen EU-Richtlinien in ihrer jeweils gültigen Fassung entspricht: 2006/42/EG Um die Übereinstimmung zu gewährleisten, wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet: EN ISO 12100:2010 Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller: Christian Frank (Dokumentationsbevollmächtigter) Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 D-63762 Großostheim, GERMANY
