| Typ produktu | Venkovní solární LED svítidlo |
| Model | IAN 351854 (HG06012A/HG06012B/HG06012E/HG06012F) |
| Napájení | Solární energie přes integrovaný solární modul |
| Baterie | Lithium-ion 18650 3,7 V; 1800 mAh (modely A/B) nebo 1200 mAh (modely E/F) |
| Počet LED | 2 (modely A/B) nebo 4 (modely E/F) – nevyměnitelné |
| Výkon | 0,2 W |
| Stupeň krytí | IP67 (modely A/B) nebo IP44 (modely E/F) |
| Provozní teplota | Až do -21 °C |
| Doba svícení | Přibližně 8 hodin při plném nabití |
| Senzor | Soumrakový senzor pro automatické zapnutí/vypnutí |
| Funkce | Změna barvy světla tlačítkem Mode (nepřetržité) |
| Montáž | Zemní kolík pro instalaci do země |
| Obsah balení | 1 zemní kolík, 1 solární modul s LED a baterií (modely A/B); 2 kolíky a 2 moduly (modely E/F) |
| Údržba | Čistěte suchým hadříkem, který nepouští vlákna; baterii vyměňujte každých 12 měsíců |
| Likvidace | Recyklujte podle místních předpisů; baterie odevzdejte do sběrného dvora |
| Záruka | 3 roky od data nákupu |
| Zákaznický servis | Francie: 0800904879, Belgie: 080071011, e-mail: owim@lidl.fr |
| Náhradní díly | Vyměnitelná baterie; LED nevyměnitelné (při poruše LED je třeba vyměnit celý výrobek) |
| Použití | Pouze pro venkovní dekorativní osvětlení; není určeno pro vnitřní osvětlení místností |
| Bezpečnost | Uchovávejte mimo dosah dětí; nepoužívejte ve výbušném prostředí |
Často kladené otázky - IAN 351854 Livarno Lux
Dotazy uživatelů ohledně IAN 351854 Livarno Lux
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Osvětlení ve formátu PDF zdarma! Najděte svůj návod IAN 351854 - Livarno Lux a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. IAN 351854 značky Livarno Lux.
NÁVOD K OBSLUZE IAN 351854 Livarno Lux
Pokyny k montáži, obsluze a bezpečnostní pokyny
ES
LÁMPARA SOLAR LED / LÁMPARAS SOLARES LED
CZ Pokyny k montáži, obsluze a bezpečnostní pokyny Strana 82
SK Pokyny pre montáž, obsluhu a bezpečnostné pokyny Strana 96
Legenda použitých piktogramů ...... Strana 83
Úvod.... Strana 83
Použití ke stanovenému účelu.... Strana 84
Popis dílů ...... Strana 84
Obsah dodávky ...... Strana 85
Technická data.... Strana 85
Bezpečnostní pokyny ...... Strana 85
Specifické bezpečnostní pokyny k výrobku ...... Strana 86
Bezpečnostní pokyny pro baterie a akumulátory ...... Strana 87
Uvedení do provozu.... Strana 88
Montáž výrobku.... Strana 88
Postavení výrobku ...... Strana 88
Příprava výrobku před prvním uvedením do provozu ...... Strana 89
Zapínání a vypínání výrobku, měnění barvy...... Strana 89
Výměna akumulátoru.... Strana 90
Odstranění poruch ...... Strana 91
Údržba a čištění...... Strana 92
Zlikvidování...... Strana 93
Záruka.... Strana 94
Postup v případě uplatňování záruky ...... Strana 94
Servis.... Strana 95

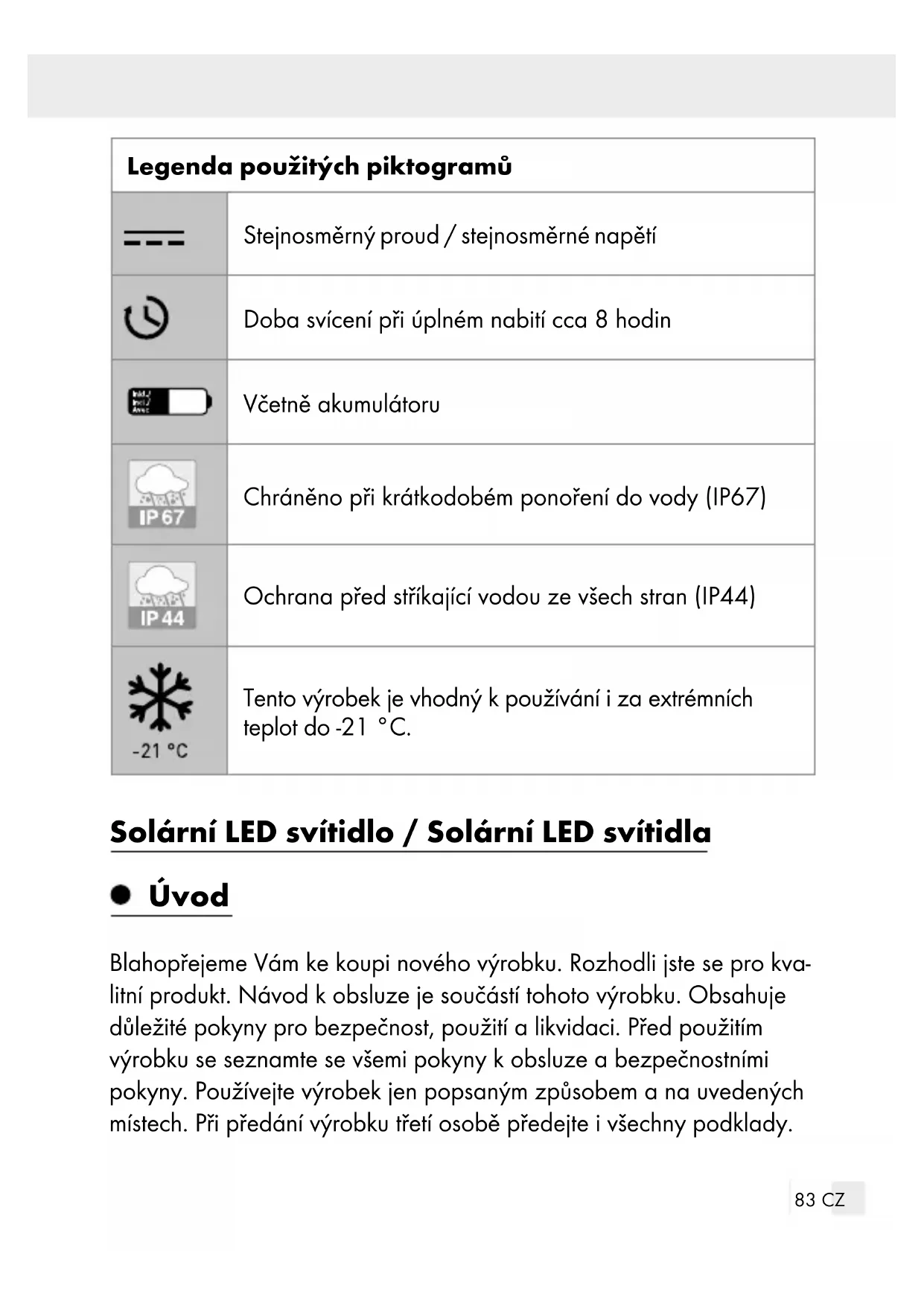

| Legenda použitých piktogramů | |
 | Stejnosměrný proud / stejnosměrné napětí |
 | Doba svícení při úplném nabití cca 8 hodin |
 | Včetně akumulátoru |
 | Chráněno při krátkodobém ponoření do vody (IP67) |
 | Ochrana před stříkající vodou ze všech stran (IP44) |
 | Tento výrobek je vhodný k používání i za extrémních teplot do -21 °C. |
Solární LED svítidlo / Solární LED svítidla
• Úvod
Blahopřejeme Vám ke koupi nového výrobku. Rozhodli jste se pro kvalitní produkt. Návod k obsluze je součástí tohoto výrobku. Obsahuje důležité pokyny pro bezpečnost, použití a likvidaci. Před použitím výrobku se seznamte se všemi pokyny k obsluze a bezpečnostními pokyny. Používejte výrobek jen popsaným způsobem a na uvedených místech. Při předání výrobku třetí osobě předejte i všechny podklady.
- Použití ke stanovenému účelu
Výrobek slouží k dekorativnímu osvětlení venkovních prostorů. Výrobek je určen k použití jen v uvedených oblastech, není určen ke komerčnímu využívání.
Tento výrobek není vhodný k osvětlení místností v do-
mácnosti.
Tento výrobek je vhodný k používání při extrémních teplotách až do -21°C.
Integrovaný solární modul výrobku přeměňuje sluneční záření na elektrickou energii a ukládá jí do akumulátoru 9. Výrobek se rozsvítí za soumraku. Vestavěné LED jsou úsporné osvětlovací prostředky s dlouhou životností. Doba svícení je závislá na slunečním záření, úhlu jeho dopadu na solární modul 6 a na teplotě (závislost kapacity akumulátoru na teplotě). Ideální je kolmý dopad světla při teplotě nad bodem mrazu. Akumulátor 9 dosahuje teprve po několika nabíjecích a vybíjecích cyklech své maximální kapacity.
- Popis dílů
1 Kryt
2 Bodec
3 Víčko přihrádky na akumulátor
(pouze HG06012A/
HG06012B)
4 Tlačítko Režim
5 Hlavnívypínač
6 Solární modul
7 Silikonové těsnění
8 Šrouby
9 Akumulátor
10 Solární panel (pouze
HG06012E/HG06012F)
11 Základní deska s LED (pouze
HG06012E/HG06012F)
12 Šroub (solární modul) (pouze
HG06012E/HG06012F)
Obsah dodávky
Bezprostředně po vybalení zkontrolujte úplnost dodávky a bezvadný stav výrobku.
1 bodec (pro modely A, B)
1 solární modul vč. LED a akumulátoru (pro modely A, B)
2 solární moduly vč. LED a akumulátoru (pro modely E, F)
2 bodce (pro modely E, F)
1 pokyny k montáži, obsluze a bezpečnosti
- Technická data
Akumulátor: 1x lithium-ionotový akumulátor 18650 3,7 V / === 1800 mAh (pro modely A, B) 1x lithium-ionotový akumulátor 18650 3,7 V 1200 mAh (pro modely E, F)
LED: 2x LED (nelze vyměnit) (pro modely A, B) 4x LED (nelze vyměnit) (pro modely E, F)
Příkon: 0,2 W
Krytí: IP67 (pro modely A, B) / IP44 (pro modely E, F)
- Bezpečnostní pokyny
PŘED PRVNÍM POUŽITÍM VÝROBKU SE SEZNAMTE SE VŠEMI BEZPEČNOSTNÍMI POKYNY A POKYNY K OBSLUZE! PŘI PŘEDÁVÁNÍ VÝROBKU TŘETÍ OSOBĚ PŘEDÁVEJTE SOUČASNĚ I VŠECHNY PODKLADY!
Děti nebo osoby, které nemají dostatek vědomostí nebo zkušeností se zacházením s výrobkem, nebo jsou omezeny ve svých tělesných, senzorických nebo duševních schopnostech, nesmí výrobek používat bez dozoru nebo návodu osoby zodpovědné za bezpečnost. Děti musí být pod dohledem, aby si s výrobkem nehrály.
Děti nikdy nenechávejte bez dozoru s obalovým materiálem. Hrozí nebezpečí udušení obalovým materiálem. Děti často podceňují nebezpečí. Výrobek vždy chraňte před dětmi.
Tento výrobek není hračka a nepatří do dětských rukou. Děti nerozpoznávají nebezpečí hrozící při zacházení s elektrickými výrobky.
Výrobek nepoužívejte, jestliže jste zjistili nějaká poškození.
LED nelze vyměnit.
Po výpadku nebo poškození LED musíte celý výrobek vyměnit.
NEBEXPEČÍ VÝBUCHU! Nepoužívejte výrobek
ve výbušném prostředí, ve kterém se nacházejí hořlavé výpary, plyny nebo prachy.
Specifické bezpečnostní pokyny k výrobku
Nevystavujte výrobek silným vibracím nebo silnému mechanickému namáhání.
Dávejte pozor, aby stínítko svítidla nebylo znečištěné anebo v zimě pokryté sněhem a ledem. Snížuje to výkonnost solárního modulu 6.
Nízké teploty mají negativní vliv na provozní dobu akumulátoru. Jestliže výrobek delší dobu nepoužíváte, např. v zimě, musíte jej vyčistit a vypnutý uložit v suché a teplé místnosti.
Při poškození, nutné opravě nebo jiných problémech s výrobkem se obraťte na elektrikáře. LED nelze vyměnit.
NEBEPEČÍ VÝBUCHU! Používejte pouze
akumulátory doporučeného typu. Jiné akumulátorové články / baterie by mohly během nabíjení explodovat.
NEBEZPEČÍ ZRANĚNÍ! Zajistěte, aby byl po od-
stranění výrobku odstraněn i bodec a nebyl pro osoby nebezpečný (např. zakopnutím).
NEBEXPEČÍ POŽÁRU! Výrobek složený v obalu
se nesmí zapínat.
Bezpečnostní pokyny pro baterie a akumulátory
■ NEBEZPEČÍ OHROŽENÍ ŽIVOTA! Uchovávejte baterie a akumulátory mimo dosah dětí. V případě spolknutí okamžitě vyhledejte lékařskou pomoc!
Při požití může dojít k popáleninám, perforaci měkkých tkání a úmrtí. K závažným popáleninám může dojít do 2 hodin po požití.
NEBEZPEČÍ VÝBUCHU! Nenabíjecí baterie nikdy
znovu nenabíjejte. Baterie nebo akumulátory nezkratujte ani je neotevírejte. Hrozí přehřátí, nebezpečí požáru nebo jejich prasknutí.
Nikdy neházejte baterie nebo akumulátory do ohně ani do vody.
Nevystavujte baterie nebo akumulátory mechanickému zatížení.
Nebezpečí vytečení baterií / akumulátorů
Zabraňte extrémním podmínkám a teplotám, např. na topení anebo na slunci, které mohou negativně ovlivnit funkci baterií nebo akumulátorů.
V případě vytečení baterií / akumulátorů zabraňte kontaktu chemikálií s pokožkou, očima a sliznicemi! Omyjte ihned postižená místa dostatečným množstvím čisté vody a vyhledejte lékařskou pomoc!
NOSTE OCHRANNÉ RUKAVICE! Vyteklé i poško-
zené baterie nebo akumulátory mohou při kontaktu s pokožkou způsobit její poleptání. Noste proto vhodné
V případě vytečení ihned odstraňte baterie nebo akumulátory z výrobku, abyste zabránili jeho poškození!
Používejte jen baterie nebo akumulátory stejného typu. Nekombinujte staré baterie nebo akumulátory s novými!
Odstraňte baterie nebo akumulátory při delším nepoužívání z výrobku.
Nebezpečí poškození výrobku
■ Používejte jen udaný typ baterie nebo akumulátoru!
■ Nasazujte baterie nebo akumulátory podle označení polarity (+) a (-) na bateriích nebo akumulátorech a na výrobku.
Vyčistěte kontakty na baterii / akumulátoru a v přihrádce na baterie před jejich vložením suchou utěrkou, která nepouští vlákna, nebo vatovým tamponem!
Vybité baterie nebo akumulátory ihned vyjměte z výrobku.
• Uvedení do provozu
Montážvýrobku
□ Vyjměte jednotlivé díly z obalu a smontujte výrobek podle obrázku A.
Nakonec nasad'te bodec 2 do spodní strany výrobku (viz obr. A).
• Postavení výrobku (obr. C)
Poznámka: Výrobek lze umístit nezávisle na zdroji proudu.
Používejte výrobek jen s dodaným bodceň.
Zabodněte smontovaný výrobek tak hluboko do země (trávníku, květinového záhonu), aby stabilně stál (viz obr. C). Protože je výrobek závislý na sluneční energii, musíte si před jeho umístěním promyslet a řídit se následujícím:
- Zvolte místo, na kterém je solární modul 6 přes den vystaven přímému slunečnímu záření.
- Umístěte výrobek tak, aby solární modul 6 nebyl přikrytý nebo zastíněný (stromy, střechou atd.).
- Zajistěte, aby nebyl solární modul 6 ovlivňován jinými zdroji světla, jako např. osvětlením dvora, pouličním osvětlením, v opačném případě se při soumraku světlo nezapne. Zvažte, že se mnohé zdroje světla zapínají teprve uprostřed noci, mohou být načasované a registrovat pohyb.
Příprava výrobku před prvním uvedením do provozu
Upozornění: Výrobek má soumrakový senzor a hlavní vypínač 5 Po úplném nabití svítí cca 8 hodin.
☐ Před prvním použitím stiskněte hlavní vypínač 5 do polohy „l”.
□ Postavte výrobek na slunce.
Zapínání a vypínání výrobku, měnění barvy (obr. B)
☐ Pro zapnutí výrobku stiskněte hlavní vypínač 5 do polohy „l“. LED se krátce rozsvítí v nastavené barvě. Při setmění se výrobek automaticky zapne. Při rozednívání se výrobek automaticky vypne.
☐ Pro změnění barvy světla stiskněte tlačítko Režim 4. Výrobek svítí trvale ve zvolené barvě.
☐ Pro vypnutí výrobku stiskněte hlavní vypínač 5 do polohy „0“. Výrobek je trvale vypnutý.
☐ Po vypnutí a opětovném zapnutí výrobku svítí výrobek v naposledy zvoleném režimu.
Výměnaakumulátoru
Poznámka: Akumulátor 9 je koncipovaný pro dlouhý provoz. Přesto je zapotřebí akumulátor po delším používání popřípadě vyměnit. Akumulátory podléhají přirozenému opotřebení a jejich výkon se může snižovat. K dosažení optimálního výkonu musíte akumulátor 9 každých 12 měsíců vyměnit.
Vyměňte akumulátor 9 podle obrázku D.
□Odstraňtebodec 2.
☐ Pro vypnutí výrobku stiskněte hlavní vypínač 5 do polohy „0“.
Pro modely A, B
Odšroubujtešrouby 8 malým křížovým šroubovákem a vypačte víčko přihrádky na baterie 3 plochým šroubovákem.
Vyměňte starý akumulátor za nový. Při vkládání nových akumulátorů 9 dbejte na správnou polaritu. Správná polarita je znázorněná uvnitř přihrádky na baterie. Nový akumulátor 9 musí mít stejná technická data jako starý (viz „Technická data“).
☐ Přišroubujte zase víčko přihrádky na baterie 3 šrouby 8 malým křížovým šroubovákem. Při uzavírání dávejte pozor na silikonový kryt 7, jinak není IP ochrana zaručená. Pro zapnutí výrobku za tmy stiskněte hlavní vypínač 5.
Pro modely E, F
Povoltešrouby 8 a šrouby ze solárního modulu 12 malým krížovým šroubovákem. Následně uvolněte z krytu solární modul 6, LED 11 a solární panel 10 pomocí plochého šroubováku. Pozor na dráty. Při uvolňování a vkládání základní desky 11 postupujte velmi opatrně. Při vkládání se orientujte podle drážky v solárním modulu 6.
Vyměňte starý akumulátor 9 za nový. Dbejte přitom na správnou polaritu. Polarita je vyznačená v přihrádce na baterie. Nový akumulátor musí odpovídat údajům z kapitoly „Technická data“.
Akumulátor musíte při vkládání držet pokud možno ve vodorovné poloze.
Nyní vložte LED 11, solární panel 10 a solární modul 6 opět do krytu a utáhněte šrouby 8 křížovým šroubovákem. Dávejte přitom pozor, aby bylo silikonové těsnění 7 ve správné poloze, jinak nebude výrobek chráněn proti vodě.
☐ Pro rozsvícení výrobku při setmění přepněte hlavní vypínač 5 do polohy „I“.
- Odstranění poruch
Upozornění: Výrobek obsahuje citlivé elektronické díly. Proto může být rušen i jinými výrobky pracujícími s rádiovými signály v jeho blízkosti. To mohou být např. mobilní telefony, radiotelefony, radiová zařízení CB, dálková řízení radiovým signálem / jiné dálkové ovladače a výrobky mikrovlnami. Pokud dojde k poruchám, odstraňte zdroje rušení z blízkosti výrobku.
Upozornění: Elektrostatické výboje mohou rušit funkce výrobku. Při takových poruchách vyjměte krátce akumulátor 9 a znovu ho vložte do přihrádky.
Poznámka: Výkon akumulátorů 9 je v závislosti na počasí v létě vyšší než v zimě.
| Porucha Příčina Řešení | ||
| LED nesvítí Prostředí je | příliš světlé resp. světlo jiných světelných zdrojů dopadá na výrobek | Změňte stanoviště (např. vzdálenost od osvětlení dvora a pouličního osvětlení) |
| Výrobek je vypnutý. | Přesvědčte se, že je hlavní vypínač 5 zapnutý. | |
| LED svítí slabě | Akumulátor 9 není úplně nabitý nebo je vadný. | Nabijte akumulátor 9 nabíječkou nebo ho vyměňte za nový (viz „Výměna akumulátoru“) |
| LED nesvítí LED je vadná | LED nelze vyměnit. | Výrobek odstraňte odborně do odpadu (viz „Odstranění do odpadu“). |
- Údržba a čištění
Upozornění: LED nelze vyměnit. Výrobek nevyžaduje údržbu.
V žádném případě nepoužívejte leptavé čisticí prostředky.
Výrobek čistěte pravidelně suchým hadrem, který nepouští vlákna. Při silnějším znečištění použijte mírně navlhčenou utěrku.
□ Jestliže se doba svícení i přes dostatečné ozáření sluncem znatelně zkracuje vyměňte akumulátor 9 (viz kapitola „Výměna akumulátoru“).
•Zlikvidování
Obal se skládá z ekologických materiálů, které můžete zlikvidovat prostřednictvím místních sběren recyklovatelných materiálů.
Při třídění odpadu se řídte podle označení obalových materiálů zkratkami (a) a čísly (b), s následujícím významem: 1–7: umělé hmoty / 20–22: papír a lepenka / 80–98: složené látky.
Výrobek a obalové materiály jsou recyklovatelné, zlikvidujte je odděleně pro lepší odstranění odpadu. Logo Triman platí jen pro Francii.
O možnostech likvidace vysloužilých zařízení se informujte u správy vaší obce nebo města.
V zájmu ochrany životního prostředí vysloužilý výrobek nevyhazujte do domovního odpadu, ale předejte k odborné likvidaci. O sběrnách a jejich otevíracích hodinách se můžete informovat u příslušné správy města nebo obce.
Vadné nebo vybité baterie resp. akumulátory se musí, podle směrnice 2006/66/ES a jejích příslušných změn, recyklovat. Baterie, akumulátory i výrobek odevzdejte zpět do nabízených sběren.
Ekologické škody v důsledku chybné likvidace baterií / akumulátorů!
Baterie / akumulátory se nesmí zlikvidovat v domácím odpadu. Mohou obsahovat jedovaté těžké kovy a musí se zpracovávat jako zvláštní odpad. Chemické symboly těžkých kovů: Cd = kadmium, Hg = rtut', Pb =
olovo. Proto odevzdejte opotřebované baterie / akumulátory u komunální sběrny.
• Záruka
Výrobek byl vyroben s nejvyšší pečlivostí podle přísných kvalitativních směrnic a před odesláním prošel výstupní kontrolou. V případě závad máte možnost uplatnění zákonných práv vůči prodejci. Vaše práva ze zákona nejsou omezena naší níže uvedenou zárukou.
Na tento artikl platí 3 záruka od data zakoupení. Záruční lhůta začíná od data zakoupení. Uschovejte si dobře originál pokladní stvrzenky. Tuto stvrzenku budete potřebovat jako doklad o zakoupení.
Pokud se do 3 let od data zakoupení tohoto výrobku vyskytne vada materiálu nebo výrobní vada, výrobek Vám – dle našeho rozhodnutí – bezplatně opravíme nebo vyměníme. Tato záruka zaniká, jestliže se výrobek poškodí, neodborně použil nebo neobdržel pravidelnou údržbu.
Záruka platí na vady materiálu a výrobní vady. Tato záruka se nevztahuje na díly výrobku podléhající opotřebení (např. na baterie), dále na poškození křehkých, choulostivých dílů, např. vypínačů, akumulátorů nebo dílů zhotovených ze skla.
Postup v případě uplatňování záruky
Pro zajištění rychlého zpracování Vašeho případu se říd’te následujícími pokyny:
Pro všechny požadavky si připravte pokladní stvrzenku a číslo artiklu (např. IAN 123456_7890) jako doklad o zakoupení.
Číslo artiklu najdete na typovém štítku, gravuře, titulní stránce návodu (vlevo dole) nebo na nálepce na zadní nebo spodní straně.
V případě poruch funkce nebo jiných závad nejdříve kontaktujte, telefonicky nebo e-mailem, v následujícím textu uvedené servisní oddělení. Výrobek registrovaný jako vadný potom můžete s přiloženým dokladem o zakoupení (pokladní stvrzenkou) a údaji k závadě a kdy k ní došlo, bezplatně zaslat na adresu servisu, která Vám byla sdělena.
Servis
CZ Servis Česká republika
Tel.: 800600632
E-Mail: owim@lidl.cz
CE IP67 (HG06012A/HG06012B)
CE IP44 (HG06012E/HG06012F)
Obsah dodávky ...... Strana 99
Technické údaje ...... Strana 99
Bezpečnostné upozornenia.... Strana 99
Montáž výrobku.... Strana 103
Tento výrobok nie je vhodný na osvetlenie miestností v
domácnosti.
Výrobok nepoužívajte, ak zistíte akékol'vek poškodenia.
LED-diódy nie je možné vymení.
Ak LED na konci ich životnosti vypadnú, je potrebné vymenit' celý výrobok.
NEBEXPEČENSTVO EXPLÓZIE! Výrobok
akumulátorové batérie odporúčaného typu. Iné akumulátorové batérie / batérie by mohli počas nabíjania explodovat'.
Riziko vytečenia batérií / akumulátorových batérií
Ak batérie / akumulátorové batérie vytiekli, zabráňte kontaktu pokožky, očí a slizníc s chemikáliami! Ihned' vypláchnite postihnuté miesta väčším množstvom čistej vody a okamžite vyhl'adajte lekára!
-
NOSTE OCHRANNÉ RUKAVICE! Vytečené alebo
V prípade vytečenia batérií / akumulátorových batérií ich ihned' vyberte z výrobku, aby ste predišli vzniku škôd.
■ Používajte iba batérie / akumulátorové batérie rovnakého typu. Nekombinujte staré batérie / akumulátorové batérie s novými!
Ak produkt dlhší čas nepoužívate, vyberte z neho batérie / akumulátorové batérie.
Riziko poškodenia produktu
☐ Po vypnutí a opätovnom zapnutí výrobku svieti naposledy zvolený režim.
☐ Odstráňte zapichovací hrot 2.
Poznámka: LED nie je možné vymení. Výrobok si nevyžaduje údržbu.
