Typ produktu	Kryogenní čistič (suchým ledem)
Značka	Kärcher
Model	IB 108 L2P
Použití dle určení	Odstraňování nečistot stříkáním pelet suchého ledu vyrobeného z kapalného CO₂
Napětí sítě	220-230 V ~ 50-60 Hz
Příkon	1,0 kW
Stupeň krytí	IPX4
Proudový chránič	30 mA
Max. tlak stlačeného vzduchu	10 bar (1,0 MPa)
Max. spotřeba stlačeného vzduchu	0,8 m³/min
Nastavitelný tlak paprsku (úrovně 1/2/3)	0,7 / 1,4 / 2,8 bar min.
Spotřeba CO₂	20-60 kg/h
Max. zpětná síla	40 N
Hmotnost (bez CO₂ lahve)	95 kg
Rozměry (D × Š × V)	866 × 443 × 970 mm (výška bez lahve)
Hladina akustického tlaku	95 dB(A)
Hladina akustického výkonu LWA	115 dB(A)
Vibrace ruka-paže	0,08 m/s²
Bezpečnost	Bezpečnostní páka na pistoli, kontrolky poruch, ochranná zařízení proti popálení chladem a udušení
Dodávané příslušenství	Abrazivní hadice, tryskací pistole, trysková hubice, hadice CO₂, filtr CO₂
Záruka	Podle platných podmínek Kärcher v dané zemi
Certifikace	CE, v souladu se směrnicemi 2006/42/ES, 2014/30/EU, 2011/65/EU

Často kladené otázky - IB 108 L2P Kärcher

Jaký typ CO₂ použít s Kärcher IB 108 L2P?

Používejte technický oxid uhličitý, třída 2.5 nebo vyšší (čistota ≥ 99,5 %, voda ≤ 250 ppm, NVOC ≤ 2 ppm). Láhev musí mít ponornou trubici.

Jak vyměnit tryskovou hubici?

Nastavte programátor na 0/OFF a nechte hubici vychladnout (nebo použijte rukavice). Stiskněte odjišťovací tlačítko, vyjměte starou hubici, vložte novou, dokud nezapadne.

Co znamená rozsvícená červená kontrolka « dávkování pelet »?

Indikuje zablokování hnacího motoru dávkovače. Vypněte a znovu zapněte přístroj. Pokud kontrolka zůstane svítit, kontaktujte servis Kärcher.

Jak provést reset přístroje?

Pomocí šroubováku stiskněte tlačítko reset uvnitř přístroje (viz obrázek O v návodu). Ujistěte se, že je přístroj vypnutý a odmrazený.

Jaký je minimální požadovaný tlak stlačeného vzduchu?

Minimální tlak závisí na úrovni: úroveň 1: 0,7 bar, úroveň 2: 1,4 bar, úroveň 3: 2,8 bar. Maximální tlak je 10 bar.

Jak udržovat filtr CO₂?

Filtr se čistí automaticky zpětným proplachem při odpojení láhve. Vyměňte jej spolu s měděným těsněním po každém demontáži uzavíracího šroubu (utahovací moment 80 Nm).

Jaké osobní ochranné pomůcky jsou doporučeny?

Používejte ochranné brýle, rukavice proti chladu (EN 511), chrániče sluchu, oděv s dlouhými rukávy a v případě potřeby detektor CO₂.

Jak skladovat přístroj a láhev CO₂?

Skladujte přístroj uvnitř, svisle. Láhve CO₂ skladujte na dobře větraném místě, chráněném před teplem a sluncem, a upevněné, aby nedošlo k pádu.

Co dělat v případě opakovaného přerušování proudu suchého ledu?

Snižte úroveň programátoru nebo zvyšte tlak paprsku. Pokud je hubice ucpaná, uzavřete láhev CO₂, nechte 30 minut odmrazit, poté zvyšte tlak a restartujte.

Jaká je frekvence výměny abrazivní hadice?

Abrazivní hadice musí být vyměněna nejméně každé 2 roky, nebo dříve při opotřebení (praskliny, záhyby, slabá místa). Denně ji před použitím zkontrolujte.

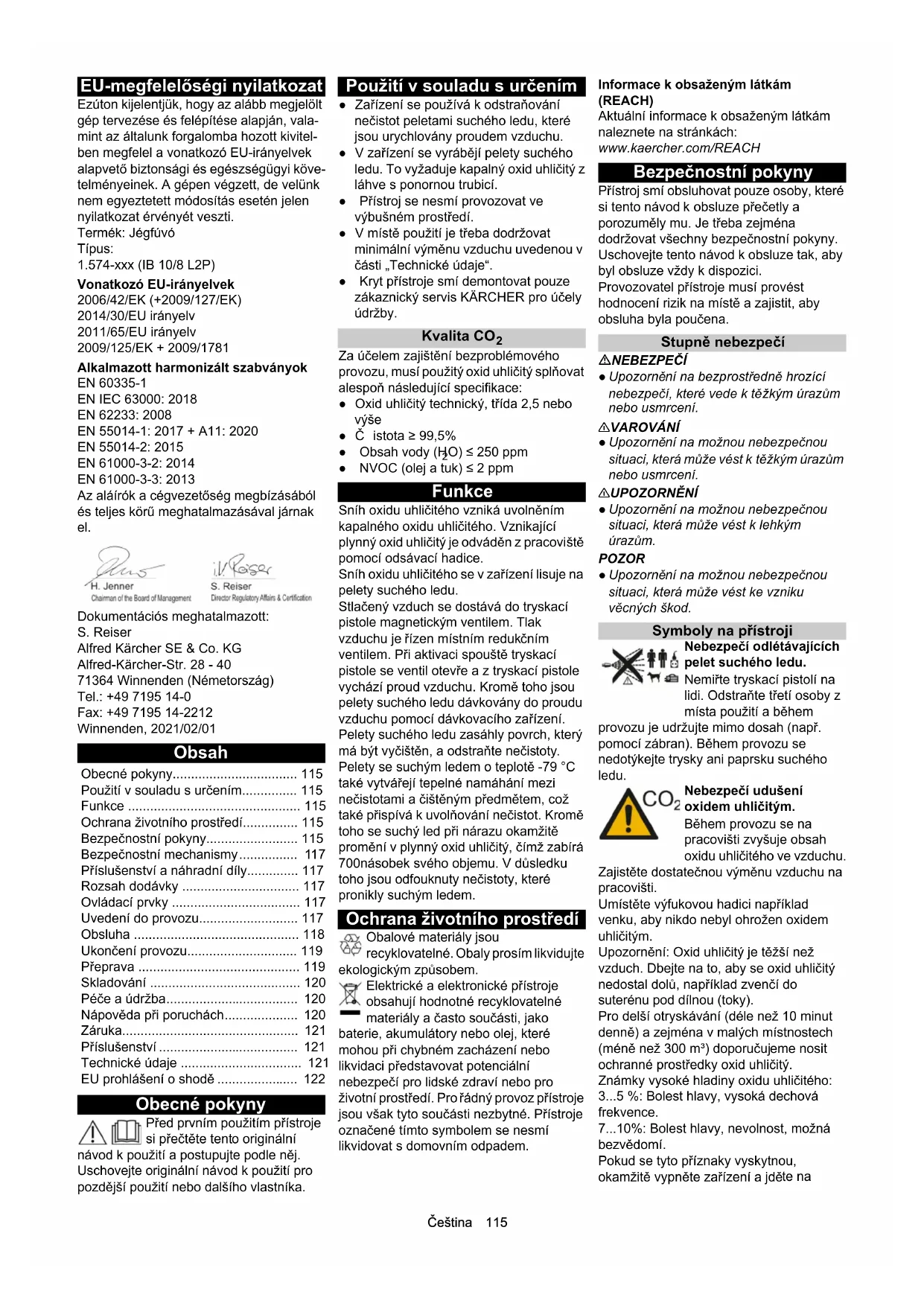

NÁVOD K OBSLUZE IB 108 L2P Kärcher

Obecné pokyny.... 115

Použití v souladu s určením.... 115

Funkce 115

Ochrana životního prostředí.... 115

Bezpečnostní pokyny.... 115

Bezpečnostní mechanismy 117

Příslušenství a náhradní díly.... 117

Rozsah dodávky 117

Ovládací prvky 117

Uvedení do provozu.... 117

Obsluha 118

Ukončení provozu.... 119

Přeprava 119

Skladování 120

Péče a údržba.... 120

Nápověda při poruchách.... 120

Záruka.... 121

Příslušenství 121

Technické údaje 121

EU prohlášení o shodě 122

Obecné pokyny

Před prvním použitím přístroje si přečtěte tento originální

návod k použití a postupujte podle něj.

Uschovejte originální návod k použití pro pozdější použití nebo dalšího vlastníka.

Použití v souladu s určením

• Zařízení se používá k odstraňování nečistot peletami suchého ledu, které jsou urychlovány proudem vzduchu.
• V zařízení se vyrábějí pelety suchého ledu. To vyžaduje kapalný oxid uhličitý z láhve s ponornou trubicí.
• Přístroj se nesmí provozovat ve výbušném prostředí.
• V místě použití je třeba dodržovat minimální výměnu vzduchu uvedenou v části „Technické údaje“.
• Kryt přístroje smí demontovat pouze zákaznický servis KÄRCHER pro účely údržby.

Kvalita CO₂

Za účelem zajištění bezproblémového provozu musí použitý oxid uhličitý splňovat alespoň následující specifikace:

• Oxid uhličitý technický, třída 2,5 nebo výše • Čistota ≥ 99,5 % • Obsah vody (H₂O) ≤ 250 ppm • NVOC (olej a tuk) ≤ 2 ppm

Funkce

Sníh oxidu uhličitého vzniká uvolněním kapalného oxidu uhličitého. Vznikající plynný oxid uhličitý je odváděn z pracoviště pomocí odsávací hadice.

Sníh oxidu uhličitého se v zařízení lisuje na pelety suchého ledu.

Stlačený vzduch se dostává do tryskací pistole magnetickým ventilem. Tlak vzduchu je řízen místním redukčním ventilem. Při aktivaci spouště tryskací pistole se ventil otevře a z tryskací pistole vychází proud vzduchu. Kromě toho jsou pelety suchého ledu dávkovány do proudu vzduchu pomocí dávkovacího zařízení.

Pelety suchého ledu zasáhnou povrch, který má být vyčištěn, a odstraní nečistoty. Pelety suchého ledu o teplotě -79 °C také vytvářejí tepelné namáhání mezi nečistotami a čištěným předmětem, což také přispívá k uvolňování nečistot. Kromě toho se suchý led při nárazu okamžitě promění v plynný oxid uhličitý, čímž zvětší svůj objem 700krát. V důsledku toho jsou odfouknuty nečistoty, které pronikly suchým ledem.

Ochrana životního prostředí

Obalové materiály jsou recyklovatelné. Obaly prosím likvidujte ekologickým způsobem.

Elektrické a elektronické přístroje obsahují hodnotné recyklovatelné materiály a často součásti, jako jsou baterie, akumulátory nebo olej, které mohou při chybném zacházení nebo likvidaci představovat potenciální nebezpečí pro lidské zdraví nebo pro životní prostředí. Pro řádný provoz přístroje však tyto součásti nejsou nezbytné. Přístroje označené tímto symbolem se nesmí likvidovat s domovním odpadem.

Informace k obsaženým látkám (REACH)

Aktuální informace k obsaženým látkám naleznete na stránkách:

Přístroj smí obsluhovat pouze osoby, které si tento návod k obsluze přečetly a porozuměly mu. Je třeba zejména dodržovat všechny bezpečnostní pokyny. Uschovejte tento návod k obsluze tak, aby byl obsluze vždy k dispozici.

Provozovatel přístroje musí provést hodnocení rizik na místě a zajistit, aby obsluha byla poučena.

Stupně nebezpečí

⚠NEBEZPEČÍ

- Upozornění na bezprostředně hrozící nebezpečí, které vede k těžkým úrazům nebo usmrcení.

⚠VAROVÁNÍ

- Upozornění na možnou nebezpečnou situaci, která může vést k těžkým úrazům nebo usmrcení.

⚠UPOZORNĚNÍ

- Upozornění na možnou nebezpečnou situaci, která může vést k lehkým úrazům.

POZOR

- Upozornění na možnou nebezpečnou situaci, která může vést ke vzniku věcných škod.

Symboly na přístroji

Nebezpečí odlétávajících pelet suchého ledu.

Nemiřte tryskací pistolí na lidi. Odstraňte třetí osoby z místa použití a během provozu je udržujte mimo dosah (např. pomocí zábran). Během provozu se nedotýkejte trysky ani paprsku suchého ledu.

provozu je udržujte mimo dosah (např. pomocí zábran). Během provozu se nedotýkejte trysky ani paprsku suchého ledu.

Během provozu se na pracovišti zvyšuje obsah oxidu uhličitého ve vzduchu.

Během provozu se na pracovišti zvyšuje obsah oxidu uhličitého ve vzduchu.

Zajistěte dostatečnou výměnu vzduchu na pracovišti.

Umístěte výfukovou hadici například venku, aby nikdo nebyl ohrožen oxidem uhličitým.

Upozornění: Oxid uhličitý je těžší než vzduch. Dbejte na to, aby se oxid uhličitý nedostal dolů, například zvenčí do suterénu pod dílnou (toky).

Pro delší otryskávání (déle než 10 minut denně) a zejména v malých místnostech (méně než 300 m³) doporučujeme nosit ochranné prostředky oxid uhličitý.

Známky vysoké hladiny oxidu uhličitého: 3...5 %: Bolest hlavy, vysoká dechová frekvence.

7...10%: Bolest hlavy, nevolnost, možná bezvědomí.

Pokud se tyto příznaky vyskytnou, okamžitě vypněte zařízení a jděte na

čerstvý vzduch. Před tím, než budete pokračovat v práci zesilte větrání nebo použijte dýchací přístroj.

Oxid uhličitý je těžší než vzduch a hromadí se v těsných prostorech, níže položených prostorech nebo v uzavřených nádobách.

Zajistěte dostatečné větrání pracoviště.

Řidte se bezpečnostním listem dodavatele oxidu uhličitého.

Nebezpečí zranění, nebezpečí poškození elektrostatickým nábojem.

Předmět čištění se může během procesu čištění

elektrostaticky nabít.

Čištěný předmět uzemněte a udržujte až do dokončení procesu čištění.

Nebezpečí úrazu elektrickým proudem.

Zařízení neotevírejte. Práce na zařízení smí provádět pouze zákaznický servis KÄRCHER.

Nebezpečí poranění popáleninami.

Suchý led má teplotu -79 °C. Nedotýkejte se suchého ledu nebo studených částí přístroje.

Nebezpečí poranění při pádu lahve s oxidem uhličitým, Nebezpečí udušení oxidem uhličitým

Připojte bezpečně láhev s

oxidem uhličitým.

Nebezpečí poranění poletujícími peletami suchého ledu a částicemi nečistot.

Používejte ochranné brýle.

Nebezpečí poškození sluchu.

Používejte ochranu sluchu.

Nebezpečí poranění poletujícími peletami suchého ledu a částicemi nečistot.

Noste ochranné rukavice podle

EN 511.

Nebezpečí poranění poletujícími peletami suchého ledu a částicemi nečistot.

Noste ochranný oděv s

dlouhými rukávy.

Pozor! Možné trvalé poruchy. Stopy tuku nebo oleje narušují tvorbu suchého ledového sněhu

v zařízení. Na spojovací kus nebo na závit láhve s oxidem uhličitým nebo na hadici s oxidem uhličitým nepoužívejte mazivo, olej ani jiná maziva.

Všeobecné bezpečnostní pokyny ⚠ NEBEZPEČÍ

Nebezpečí úrazu

Přístroj se může neočekávaně spustit.

Před zahájením prací na zařízení vytáhněte zástrčku ze zásuvky.

Nebezpečí úrazu

Suchý led a studené části zařízení mohou při kontaktu s nimi způsobit popáleniny za studena.

Před zahájením prací na zařízení noste studený ochranný oděv nebo nechejte zařízení zahřát.

Nikdy si nedávejte suchý led do úst.

Nebezpečí úrazu

Paprsek suchého ledu může být při nesprávném použití nebezpečný.

Nesměřujte paprsek suchého ledu na osoby, zvířata, aktivní elektrická zařízení ani na přístroj samotný.

Nesměřujte paprsek suchého ledu na sebe nebo na jiné osoby, např. kvůli čištění oděvu nebo obuvi.

Nebezpečí úrazu

Lehké předměty mohou být odnášeny paprskem suchého ledu.

Před zahájením čištění lehké předměty upevněte.

Nebezpečí udušení

Zvýšená koncentrace oxidu uhličitého ve vzduchu, který dýcháte, může vést k udušení.

Zajistěte, aby se do blízkosti vzduchových vpustí nedostaly žádné emise výfukových plynů.

Na pracovišti zajistěte dostatečné větrání a ujištěte se, že jsou výfukové plyny správně odváděny.

⚠VAROVÁNÍ

Nebezpečí úrazu

Síla zpětného rázu vysokopecního děla vás může vyvést z rovnováhy.

Najděte bezpečné místo pro postavení a pevně držte tryskací pistoli, než stisknete spoušť.

Nebezpečí úrazu

Pelety suchého ledu a částice nečistot mohou lidi zasáhnout a zranit.

Nepoužívejte zařízení, pokud jsou v dosahu jiné osoby, pokud nemají ochranný oděv.

Nepoužívejte zařízení, pokud je poškozený připojovací kabel nebo důležité části zařízení, např. bezpečnostní zařízení, abrazivní hadice, tryskací pistole.

Bezpečnostní pokyny pro plynové lahve

⚠ NEBEZPEČÍ

Nebezpečí prasknutí, nebezpečí udušení

Plynové lahve mohou prasknout, pokud jsou příliš horké nebo pokud jsou mechanicky poškozeny. Únik oxidu uhličitého může způsobit smrt udušením.

Chraňte lahve s plynem před nadměrným teplem, ohněm, nebezpečnou korozí, mechanickým poškozením a neoprávněným přístupem.

Skladujte plynové lahve tak, aby nebyly omezeny únikové cesty.

Neskladujte plynové lahve v podzemních místnostech, na schodech a v chodbách, chodbách a garážích.

Neskladujte plynové lahve společně s hořlavými materiály.

Skladujte plynové lahve ve svislé poloze.

Zajistěte lahve na plyn proti převrácení nebo pádu.

Před přepravou lahví na plyn zavřete ventil lahve.

Přepravujte lahve s plynem vozíkem nebo vozidlem a zajistěte lahve proti pádu.

Před zvednutím plynové láhve zatáhněte za ochranný kryt a zkontrolujte, zda je ochranný kryt pevně na svém místě.

Zajistěte plynovou láhev v místě použití proti pádu.

Neotvírejte ventil lahve, abyste zkontrolovali tlak.

Otevírejte a zavírejte ventil lahve pouze ručně bez použití nářadí.

Zkontrolujte těsnost připojení ventilu lahve/zařízení.

Během pracovních přestávek a na konci práce zavřete ventil tlakové láhve, abyste zabránili nekontrolovanému úniku plynu.

Prázdné lahve s plynem vyprazdňujte pouze tak dlouho, aby ve lahvi zůstal malý zbytkový tlak, aby se zabránilo vniknutí cizích látek.

Když je tlaková láhev vyprázdněna na zbytkový tlak, nejprve uzavřete ventil tlakové lahve a poté odšroubujte odsávací zařízení. Plynová láhev má stále značný zbytkový tlak.

Před vrácením našroubujte na plynovou láhev pojistnou matici a ochranný kryt.

Pokud plyn nekontrolovaně uniká, zavřete ventil lahve. Pokud nelze vývod plynu zastavit, vezměte láhev ven nebo opusťte místnost, zamkněte přístup a do místnosti vstupujte a větrejte, pouze pokud měření koncentrace vylučuje nebezpečí.

Předpisy a směrnice

Pro provoz tohoto zařízení platí ve Spolkové republice Německo následující předpisy a směrnice (k dostání u společnosti Carl Heymanns Verlag KG, Luxemburger Straße 449, 50939 Köln):

- DGUV R 100-500 Práce s tryskacími systémy

- DGUV 113-004 Práce ve stísněných prostorech

- DGUV 113-004 Použití ochranného oděvu

- DGUV 113-004 Práce s tryskacími zařízeními

- DGUV 213-056 Výstražné zařízení plynu

- VDMA 24389 Systémy pro tryskání suchým ledem - bezpečnostní požadavky

Vypnutí v případě nouze

1. Pusťte spouštěcí páčku vysokotlaké pistole.
2. Otočte spínač programu do polohy „0/OFF“.
3. Zavřete uzavírací ventil láhve s oxidem uhličitým.
4. Vypněte přívod stlačeného vzduchu.

Bezpečnostní mechanismy

⚠UPOZORNĚNÍ

Chybějící nebo pozměněné bezpečnostní mechanismy

Bezpečnostní mechanismy slouží pro vaši ochranu.

Bezpečnostní mechanismy nikdy nepozměňujte ani nepřemosťujte.

Pojistná páčka

Bezpečnostní páka zabraňuje neúmyslné aktivaci tryskací pistole.

Spoušť lze aktivovat pouze tehdy, pokud byla předem zvednuta bezpečnostní páka.

Příslušenství a náhradní díly

Používejte pouze originální příslušenství a náhradní díly, které vám zaručují bezpečný a bezporuchový provoz přístroje. Informace o příslušenství a náhradních dílech naleznete na stránkách www.kaercher.com.

Ochranný oděv

Ochranné brýle s plným výhledem, proti zamlžování, číslo dílu: 6.321-208.0 Ochranné rukavice proti chladu s protiskluzovým profilem, kategorie III podle EN 511, číslo dílu: 6 321-210.0 Ochrana sluchu s čelenkou, číslo dílu: 6 321-207.0

Rozsah dodávky

Při vybalení zkontrolujte úplnost obsahu. V případě chybějícího příslušenství nebo výskytu poškození při přepravě informujte prosím vašeho prodejce.

Ovládací prvky

Ilustrace A

① Řiditelná kolečka s parkovací brzdou

② Připojení abrazivní hadice

③ Spojovací ovládací vedení

④ Ovládací panel

⑤Posuvné madlo

⑥Držák pro tryskací pistoli

⑦Odkládací plocha

⑧Držák trysek

⑨Displej

⑩ Přepínač programu

⑪ Indikátor poruchy dávkování pelet – Svítí červeně: Hnací motor dávkovacího zařízení je zablokován – Bliká červeně: Hnací motor dávkovacího zařízení je přehřátý

⑫ Indikátor poruchy výroby pelet – Svítí červeně: Hnací motor pro výrobu pelet je blokován

⑬ Indikátor poruchy přívodu stlačeného vzduchu – Svítí červeně: Přívod stlačeného vzduchu má příliš malý tlak – Bliká červeně: vnitřní tlak je příliš vysoký

⑭ Kontrolka napájení – Svítí zeleně: Napájení je v pořádku

⑮ Kontrolka stlačeného vzduchu – Svítí zeleně: Přívod stlačeného vzduchu je v pořádku.

⑯ Indikátor poruchy tryskací pistole – Svítí žlutě: spoušť je pevná (např. kabelový svazek) – Bliká žlutě: k zařízení není připojena tryskací pistole

⑰ Tryska

⑱ Tryskací pistole

⑲ Tlačítko Stlačený vzduch / pelety s kontrolkou – Svítí červeně: Proud stlačeného vzduchu – Nesvítí: Tryska na pelety

Spouštěcí páčka

Pojistná páčka

Přídržný kužel

Abrazivní hadice

Připojení lahve

Uzavírací šroub

Měděný těsnící kroužek

Filtr oxidu uhličitého

Šroubová příruba

Těsnicí kroužek připojení lahve (objednací číslo 6.574-316.0)

Tyto nejsou obsaženy v rozsahu dodávky.

Hadice s oxidem uhličitým

Bezpečnostní pás lahve s oxidem uhličitým

Úchytná lišta pro Homebase

Držák hadice/kabelu s gumovým napínákem

③5 Otevření pro resetování motorového ochranného spínače

③6 Držadlo

③8 Prostor pro láhev s oxidem uhličitým

⑲ Výfuková hadice na oxid uhličitý

④0 Sítový kabel se síťovou zástrčkou

④1 Držák pro abrazivní hadici

④2 Vypouštěcí kohout pro kondenzovanou vodu

Displej

Přepínač programů na úrovni 1 ... 3: Ilustrace B

① Tlak trysky

② Celková doba provozu

③ Zákaznický servis je splatný

④ Čas paprsku od posledního resetování

Přepínač programů v poloze resetování: Ilustrace C

① Pro resetování doby tryskání stiskněte tlačítko stlačeného vzduchu / pelet

② Doba do příští návštěvy zákaznického servisu

③ Čas paprsku od posledního resetování

Uvedení do provozu

⚠ NEBEZPEČÍ

Nebezpečí úrazu

Pelety suchého ledu mohou unikat z poškozených součástí a způsobit zranění. Před uvedením do provozu zkontrolujte všechny součásti zařízení, zejména abrazivní hadici, zda jsou v dobrém stavu. Vyměňte poškozené sestavy za nezávadné. Znečištěné sestavy očistěte a zkontrolujte, zda fungují správně.

POZOR

Nebezpečí poškození

Kondenzovaná voda může kapat z krytu přístroje na podlahu.

Nepoužívejte zařízení na površích náchylných na vlhkost.

1. Otevřete vypouštěcí kohout a vypusťte kondenzovanou vodu, která se nahromadila v zařízení.
2. Zavřete vypouštěcí kohout.
3. Umístěte zařízení na vodorovný, rovný povrch.
4. Zablokujte kolečka parkovací brzdou.
5. Připojte abrazivní hadici ke spojce na zařízení.

Obrázek H

①Kontrolní linka

② Převlečná matice

③Spojovací ovládací vedení

④Připojení abrazivní hadice

⑤ Převlečná matice

⑥Abrazivní hadice

1. Odšroubujte převlečnou matici abrazivní hadice a lehce ji utáhněte otevřeným klíčem.
2. Připojte ovládací vedení k zařízení.
3. Našroubujte převlečnou matici ovládacího vedení a utáhněte rukou.
4. Vložte tryskací pistoli s přidržným kuželem do držáku na zařízení.

⚠NEBEZPEČÍ

Nebezpečí udušení

Oxid uhličitý uniká z výfukové hadice. Z koncentrace 8% objemových v dechu vede oxid uhličitý k bezvědomí, zástavě dechu a smrti. Maximální koncentrace na pracovišti je 0,5%. Oxid uhličitý je těžší než vzduch a hromadí se v jámách, suterénech a dřezech.

Položte výfukovou hadici tak, aby nikdo nebyl ohrožen unikajícím oxidem uhličitým.

Upozornění: Oxid uhličitý je těžší než vzduch. Dbejte na to, aby se oxid uhličitý nedostal dolů, například zvenčí do suterénu pod dílnou (toky).

1. Umístěte odsávací hadici venku nebo ji připojte k sacímu zařízení.

Vyměňte trysku

Trysku na tryskové pistoli lze vyměnit, aby se zařízení přizpůsobilo materiálu a stupni znečištění čištěného předmětu.

ΔNEBEZPEČÍ

Nebezpečí úrazu

Přístroj se může neúmyslně spustit a způsobit zranění a popáleniny studeným proudem pelet suchého ledu.

Před výměnou trysky přepněte přepínač programů do polohy „0 / VYPNUTO“.

⚠VAROVÁNÍ

Nebezpečí úrazu

Ihned po použití je tryska velmi studená a při dotyku může způsobit popáleniny. Před výměnou nechte trysku roztát nebo noste ochranné rukavice.

POZOR

Nebezpečí poškození

Nepoužívejte zařízení, pokud k tryskové pistoli není připojena žádná tryska.

1. Stiskněte uvolňovací tlačítko dolů a vytáhněte trysku z tryskové pistole.

Ilustrace D

①Tryskací pistole

②Čep

③Tryska

④ Uvolňovací tlačítko

1. Zatlačte druhou trysku do tryskací pistole, dokud nezaklapne na místo. Upozornění: Tryska je správně zasunuta, když čep již nevyčnívá z pouzdra. Trysku lze otočit do požadované orientace.

Připojte stlačený vzduch

Upozornění

Pro bezporuchový provoz musí mít stlačený vzduch nízký obsah vlhkosti (maximálně 5% relativní vlhkost, rosný bod pod 0 °C). Stlačený vzduch musí být bez oleje, nečistot a cizích těles.

Stlačený vzduch musí být suchý a bez oleje, za kompresorem musí být připojen alespoň jeden dochlazovač a jeden odlučovač.

Přívod stlačeného vzduchu musí být vybaven redukčním ventilem na místě.

1. Nasaďte si osobní ochranné prostředky.
2. Připojte hadici stlačeného vzduchu k přípojce stlačeného vzduchu na zařízení.
3. Pomalu otevřete uzavírací ventil stlačeného vzduchu na místě.

Připojte láhev s oxidem uhličitým

Požadavky na přívod CO₂:

- CO₂ láhev s ponornou trubicí pro odběr kapalného CO₂.

Upozornění

CO₂ láhve s ponornou trubicí (také nazývané stoupací trubička) jsou obvykle označeny velkým „T“ na láhvi nebo na zadní straně láhve.

V některých případech je ponorná trubice také symbolizována svislou barevnou linií na láhvi.

- Kvalita CO₂ musí odpovídat informacím v kapitole „Účel použití“.

POZOR

Poruchy funkce

Tlakový přepouštěcí ventil nebo zpětný ventil ve spojení s lahví CO₂ zabraňuje odebrání požadovaného množství CO₂. V případě použití CO₂ láhve s tlakovým přepouštěcím ventilem je nutné mezi láhev a přístroj namontovat tlakový přepouštěcí ventil ABS (objednací číslo 2.574-006.0), který je k dispozici jako příslušenství.

Obrázek E

① Láhev CO₂ bez tlakového přepouštěcího ventilu ② Láhev CO₂ s tlakovým přepouštěcím ventilem

Jak teplota stoupá, účinnost výroby pelet klesá a pomocí vypouštěcí hadice se uvolňuje větší podíl oxidu uhličitého v plynné formě. Lahve s oxidem uhličitým skladujte pokud možno co nejchladnější (pod 31 °C) a během provozu je chraňte před teplem, slunečním zářením a teplem.

1. Zatlačte zařízení na rovný a stabilní povrch.
2. Zatáhněte parkovací brzdu na obou kolečkách.
3. Otevřete oba pásky pro láhev s oxidem uhličitým.
4. Umístěte láhev s oxidem uhličitým na povrch zařízení. Upozornění: Pokud je láhev s oxidem uhličitým přepravována na vozíku s válci, lze přední okraj podlahové plochy na přepravním vozíku umístit na povrch zařízení. Poté lze lahvičku otočit z vozíku na základnu.
5. Umístěte oba pásky kolem láhve s oxidem uhličitým, zajistěte a utáhněte.
6. Odšroubujte ochranný kryt z láhve s oxidem uhličitým.

POZOR

Možné poruchy

Stopy tuku narušují tvorbu suchého ledového sněhu v zařízení. Zkontrolujte připojovací hrdla a závity láhve s oxidem uhličitým a hadice s oxidem uhličitým a v případě potřeby je před připojením k přístroji očistěte. Ujistěte se, že je mezi lahví a připojením lahve vloženo nepoškozené těsnění.

1. U láhví s tlakovým přepouštěcím ventilem namontujte na láhev s oxidem uhličitým tlakový přepouštěcí ventil ABS (doplňková sada) (objednací číslo 2.574-006.0), který je k dispozici jako příslušenství. Dodržujte samostatný návod, který je přiložený k adaptéru.
2. Připojte konektor láhve s filtrem oxidu uhličitého k láhvi s oxidem uhličitým. Ujistěte se, že mezi šroubovou přírubu a láhev s oxidem uhličitým je vložen bezvadný těsnící kroužek konektoru láhve.
3. Mírně utáhněte úzkou převlečnou matici šroubové příruby plochým nebo očkovým klíčem (např. 6.574-337.0). Přidržte širokou převlečnou matici plochým klíčem, aby nedošlo ke zkroucení hadice oxidu uhličitého.

POZOR

Nezetěžujte hadici oxidu uhličitého torzí (kroucením), jinak může dojít k jejímu poškození.

Vytvořte síťové připojení

⚠ NEBEZPEČÍ

Nebezpečí úrazu elektrickým proudem

Použitou zásuvku musí instalovat elektrikář a musí odpovídat normě IEC 60364-1.

Zařízení smí být připojeno k napájecímu zdroji pouze s ochranným uzemněním.

Použitá zásuvka musí být snadno přístupná a ve výšce mezi 0,6 m a 1,9 m nad podlahou.

Použitá zásuvka musí být v dohledu obsluhy.

Zařízení musí být chráněno chráničem proti chybovému proudu 30 mA.

Před každým použitím zkontrolujte napájecí kabel zařízení, zda není poškozený. Nepoužívejte přístroj s poškozeným kabelem. Poškozený kabel nechejte vyměnit kvalifikovaným elektrikářem.

Prodlužovací kabel musí zajistit ochranu IPX4 a provedení kabelu musí odpovídat alespoň H 07 RN-F 3G1.5.

Nevhodné prodlužovací kabely mohou být nebezpečné. Pokud je použit prodlužovací kabel, musí být vhodný pro venkovní použití a připojení musí být suché a musí ležet nad zemí. Doporučuje se použít kabelový buben, který drží zásuvku nejméně 60 mm nad zemí.

1. Zastrčte síťovou zástrčku do zásuvky.

Počítadlo času paprsku lze před započetím práce vynulovat, aby se zohlednila pracovní doba.

1. Otočte spínač programu do polohy resetování.

Ilustrace F

① Doba do příští návštěvy zákaznického servisu

② Čas paprsku od posledního resetování

③ Tlačítko Stlačený vzduch / pelety

1. Stiskněte tlačítko stlačeného vzduchu / pelet na tryskací pistoli.

Čas paprsku se vynuluje

Obsluha

⚠NEBEZPEČÍ

Nebezpečí úrazu

Pelety suchého ledu, které poletují kolem, mohou způsobit zranění nebo popáleniny. Nemířte tryskací pistolí na lidi. Odstraňte třetí osoby z místa použití a během provozu je udržujte mimo dosah (např. pomocí zábran). Během provozu se nedotýkejte trysky ani paprsku suchého ledu.

1. Veškeré údržbářské práce provádějte z kapitoly „Péče a údržba / každý den před uvedením do provozu“.
2. Zahrazený pracovní prostor, aby se zabránilo vstupu lidí během provozu.

⚠NEBEZPEČÍ

Nebezpečí udušení

Nebezpečí udušení oxidem uhličitým. Pelety suchého ledu sestávají z pevného oxidu uhličitého. Při provozu zařízení se zvyšuje obsah oxidu uhličitého ve vzduchu na pracovišti.

Umístěte výfukovou hadici například venku, aby nikdo nebyl ohrožen oxidem uhličitým.

Upozornění: Oxid uhličitý je těžší než vzduch. Dbejte na to, aby se oxid uhličitý nedostal dolů, například zvenčí do suterénu pod dílnou (toky).

Pro delší otryskávání (déle než 10 minut denně) a zejména v malých místnostech (méně než 300 m³) doporučujeme nosit ochranné prostředky oxid uhličitý.

Známky vysoké koncentrace oxidu uhličitého ve vzduchu, který dýcháte:

3...5 %: Bolest hlavy, vysoká dechová frekvence.

7...10%: Bolest hlavy, nevolnost, možná bezvědomí.

Pokud se tyto příznaky objeví poprvé, okamžitě vypněte zařízení a přesuňte se na čerstvý vzduch. Před pokračováním v práci nezapomeňte zlepšit ventilaci nebo použít dýchací přístroj.

Řiďte se bezpečnostním listem dodavatele oxidu uhličitého.

Nebezpečí zdraví ohrožujících látek

Látky odstraněné z předmětu, který má být čištěn, se víří jako prach.

Pokud během procesu čištění může dojít ke vznícení škodlivého prachu, dodržujte příslušná bezpečnostní opatření.

Nebezpečí výbuchu

Směs oxidu železa a prachu z lehkých kovů se může za nepříznivých podmínek vznítit a vytvářet intenzivní teplo.

Nikdy nepracujte s lehkými kovy a železnými díly současně.

Před prací na jiném materiálu očistěte pracovní plochu a odsávací zařízení.

1. Při práci v úzkých prostorách zajistěte dostatečnou výměnu vzduchu, aby koncentrace oxidu uhličitého ve vzduchu v místnosti byla pod nebezpečnou úrovní.
2. Upevněte lehké předměty čištění.

⚠NEBEZPEČÍ

Nebezpečí elektrostatického výboje

Předmět čištění se může během procesu čištění elektrostaticky nabít. Následné vybití může způsobit zranění a může dojít k poškození elektronických sestav. Předmět čištění uzemněte a během procesu čištění udržujte. 5. Elektricky uzemněte předmět čištění. 6. Používejte ochranný oděv, ochranné rukavice, těsně přiléhající ochranné brýle a ochranu sluchu. 7. Aktivujte přívod stlačeného vzduchu. 8. Otevřete uzavírací ventil na láhvi s oxidem uhličitým. 9. Přepněte přepínač programů na úroveň 3.

Ilustrace G

① Přepínač programu ② 1. stupeň ③ 2. stupeň ④ 3. stupeň ⑤ Reset

1. Vyberte si bezpečné místo, kde můžete stát, a zaujměte bezpečné držení těla, aby nedošlo k nevyvážení silou zpětného rázu tryskací pistole.

Čištění peletami suchého ledu

1. Vyberte provoz s tryskami pelet pomocí tlačítka Stlačený vzduch / pelety. (Kontrolka se nesmí rozsvítit.) Ilustrace I ① Tlačítko Stlačený vzduch / pelety s kontrolkou. Svítí červeně: Proud stlačeného vzduchu. Nesvítí: Tryska na pelety.
2. Nastavte tlak trysky na místním redukčním ventilu na požadovanou hodnotu. Maximální tlak: 10 bar. Minimální tlak:
3. Stupeň 1: 0,7 bar
4. Stupeň 2: 1,4 bar
5. Stupeň 3: 2,8 bar

Upozornění

Směr jízdy se zobrazí na displeji. Pokud není dosažen minimální tlak nebo je překročen maximální tlak, displej bliká.

1. Namiřte tryskací pistoli směrem od těla.
2. Zatlačte bezpečnostní páčku tryskací pistole nahoru a současně aktivujte spoušť.

Ilustrace K

①Pojistná páčka ② Spouštěcí páčka ③Pracovní osvětlení

Pracovní osvětlení začíná současně s výrobou pelet.

1. Počkejte, až se tryska pelet vybuduje.

POZOR

Nikdy neprovozujte zařízení bez nebo s prázdnou lahví s oxidem uhličitým.

Přepínačem programu zvolte vyšší úroveň nebo vyměňte láhev s oxidem uhličitým, pokud z tryskací pistole po 5 minutách tryskání nevystoupí žádné pelety. 6. V případě potřeby přepněte přepínač programů zpět na úroveň 2 nebo 1.

POZOR

Nebezpečí poškození

Mohou vyjít hrubé pelety.

Nejprve zkontrolujte čisticí výkon na neviditelném místě, aby nedošlo k poškození.

Upozornění

Pokud je paprsek suchého ledu přerušen, zvyšte tlak paprsku nebo nastavte nižší úroveň na spínači volby programů.

1. Nasměrujte trysku na pelety na předmět, který chcete vyčistit, a odstraňte nečistoty paprskem.
2. Uvolněte spouštěcí páčku. Tryska na pelety se zastaví. Pracovní světla zhasnou po 30 sekundách.
3. Vložte tryskací pistoli s přidržným kuželem do držáku na zařízení. Ilustrace J

①Držák ②Přídržný kužel ③ Tryskací pistole

1. Pokud pracovní přestávka trvá déle než 30 minut, uzavřete uzavírací ventil na láhvi s oxidem uhličitým.

Volné nečistoty lze odstranit stlačeným vzduchem bez pelet suchého ledu.

1. Vyberte provoz se stlačeným vzduchem pomocí tlačítka Stlačený vzduch / pelety. (Kontrolka musí svítit červeně.) Ilustrace I ① Tlačítko Stlačený vzduch / pelety s kontrolkou Svítí červeně Proud stlačeného vzduchu Nesvíti: Tryska na pelety
2. Zatlačte bezpečnostní páčku tryskací pistole nahoru a současně aktivujte spoušť.

Ilustrace K

①Pojistná páčka ② Spouštěcí páčka ③Pracovní osvětlení

Stlačený vzduch proudí ven z trysky a pracovní světla jsou aktivní.

1. Nasměrujte proud stlačeného vzduchu na předmět, který chcete vyčistit, a odstraňte znečištění.
2. Uvolněte spouštěcí páčku. Proud stlačeného vzduchu se zastaví. Pracovní světla zhasnou po 30 sekundách.
3. Vložte tryskací pistoli s přídržným kuželem do držáku na zařízení.
4. Pokud pracovní přestávka trvá déle než 30 minut, uzavřete uzavírací ventil na láhvi s oxidem uhličitým.

Ukončení provozu

1. Pust'te spouštěcí páčku vysokotlaké pistole.
2. Zavřete uzavírací ventil láhve s oxidem uhličitým.
3. Stiskněte spoušť tryskací pistole, dokud nevystoupí žádné další pelety.
4. Přepněte přepínač programů na úroveň
6. Vypněte přívod stlačeného vzduchu.
7. Stiskněte spoušť tryskací pistole, dokud ze zařízení neunikne stlačený vzduch.
8. Otočte spínač programu do polohy „0/OFF“.
9. Síťovou zástrčku vytáhněte ze zásuvky.
10. Naviňte napájecí kabel, zavěste jej na držák hadice/kabelu a zajistěte gumovým napínákem.

Ilustrace L

①Síťový kabel ②Držák hadice/kabelu ③Gumový napínač ④Vypouštěcí hadice

1. Odpojte tlakovzdušnou hadici pro přívod vody od přístroje.
2. Odviňte vypouštěcí hadici, zavěste ji na držák hadice / kabelu a zajistěte gumovým napínákem.
3. Naviňte abrazivní hadici a zavěste ji na držák abrazivní hadice.
4. Vložte tryskací pistoli s kuželem do držáku na zařízení.

Přeprava

⚠UPOZORNĚNÍ

Nebezpečí úrazu a zranění

Dbejte při přepravě a skladování na hmotnost přístroje, viz kapitola Technické údaje.

POZOR

Nebezpečí poškození

Při přepravě naležato může motorový olej uniknout. Následný nedostatek oleje může vést k poškození během dalšího provozu. Přístroj přepravujte pouze nastojato.

1. Před přepravou proveďte všechny kroky v kapitole „Ukončení provozu“.
2. Uvolněte parkovací brzdy na kolečkách a zatlačte zařízení na rukojeť.
3. Před naložením do vozidla vyjměte lahvičku s oxidem uhličitým ze zařízení.
4. Zařízení mohou zvedat 2 lidé. Každá osoba používá rukojeť na spodní straně

zařízení a druhou rukou podepírá zařízení na horním okraji.

1. Při přepravě ve vozidle zajistěte parkovací brzdy na kolečkách a zajistěte zařízení napínacím pásem. Ilustrace M

Skladování

⚠UPOZORNĚNÍ

Nebezpečí úrazu a zranění

Dbejte při přepravě a skladování na hmotnost přístroje, viz kapitola Technické údaje.

Přístroj se smí skladovat pouze ve vnitřním prostoru.

⚠NEBEZPEČÍ

Nebezpečí udušení

Oxid uhličitý se může hromadit v uzavřených prostorech a způsobit smrt udušením.

Lahve s oxidem uhličitým (i když jsou připojeny k zařízení) skladujte pouze na dobře větraných místech.

Péče a údržba

Pokyny pro údržbu

Základem bezpečného provozu zařízení je pravidelná údržba prováděná podle následujícího plánu údržby.

Používejte výhradně originální náhradní díly od výrobce nebo díly výrobcem doporučené, jako např.

• náhradní díly a díly podléhající opotřebení, • díly příslušenství, • provozní látky,
• čisticí prostředky.

⚠NEBEZPEČÍ

Nebezpečí nehody

Může dojít k nezamýšlenému spuštění přístroje. Studené části přístroje nebo kapalný oxid uhličitý mohou způsobit omrzliny. Plynný oxid uhličitý může způsobit smrt udušením.

Před zahájením prací na zařízení proveďte všechny kroky v kapitole „Ukončení provozu“. Počkejte, až se zařízení zahřeje, nebo noste studený ochranný oděv. Nikdy si nedávejte suchý led do úst.

POZOR

Nebezpečí poškození

Použití nesprávného čisticího prostředku může poškodit zařízení a tryskací pistoli. Nikdy nečistěte zařízení ani tryskací pistoli rozpouštědly, benzínem nebo čisticími prostředky obsahujícími olej.

Smlouva o provádění údržby

Chcete-li zajistit spolehlivý provoz zařízení, doporučujeme vám uzavřít smlouvu o provádění údržby. Obraťte se, prosím, na svůj zákaznický servis společnosti KÄRCHER.

Plán údržby

Denně před zahájením provozu

1. Pečlivě zkontrolujte, zda nejsou abrazivní hadice prasklé, zkroucené nebo jinak poškozené. Měkké skvrny v hadici indikují opotřebení na vnitřní straně hadice. Vadnou nebo opotřebovanou hadici vyměňte za novou.
2. Prohlédněte elektrické kabely a konektory, zda nejsou poškozené. Vadné díly nechejte vyměnit zákaznickým servisem.

Každých 100 provozních hodin

1. Zkontrolujte spojky na abrazivní hadici a na zařízení, zda nejsou poškozené a opotřebované. Vyměňte vadnou tryskací hadici, vadné spojky na přístroji nechejte vyměnit zákaznickým servisem.

Každých 500 hodin nebo jednou za rok

1. Nechte přístroj zkontrolovat zákaznickým servisem.

Každé 2 roky

1. Vyměňujte abrazivní hadici nejméně každé 2 roky.

Kontroly

Podle DGUV R 100-500 musí být na přístroji provedeny následující kontroly odborníkem. Výsledky zkoušky musí být zaznamenány v protokolu o zkoušce. Provozovatel zařízení musí uchovat protokol o zkoušce až do příští zkoušky.

Po přerušení podnikání na více než rok

1. Zkontrolujte správný stav a funkci zařízení.

Po změně místa instalace

1. Zkontrolujte správný stav, funkci a instalaci zařízení.

Po opravách nebo změnách, které mohou ovlivnit bezpečnost provoz

1. Zkontrolujte správný stav, funkci a instalaci zařízení.

Nápověda při poruchách

⚠NEBEZPEČÍ

Nebezpečí nehody

Může dojít k nezamýšlenému spuštění přístroje. Studené části zařízení nebo kapalný oxid uhličitý mohou způsobit omrzliny. Plynný oxid uhličitý může způsobit smrt udušením. Před zahájením prací na zařízení proved'te všechny kroky v kapitole „Ukončení provozu“. Počkejte, až se zařízení zahřeje, nebo noste studený ochranný oděv. Nikdy si nedávejte suchý led do úst.

POZOR

Nebezpečí poškození

Použití nesprávného čisticího prostředku může poškodit zařízení a tryskací pistoli. Nikdy nečistěte zařízení ani tryskací pistoli rozpouštědly, benzínem nebo čisticími prostředky obsahujícími olej.

Indikátor poruchy

Poruchy jsou signalizovány kontrolkami na ovládacím panelu.

Ilustrace N

① Indikátor poruchy tryskací pistole ② Indikátor poruchy přívodu stlačeného vzduchu ③ Indikátor poruchy výroby pelet ④ Indikátor poruchy dávkování pelet

Odstraňování problémů

Poruchy mají často jednoduché příčiny, které můžete sami odstranit pomocí následujícího přehledu. V případě pochybností nebo při zde neuvedených poruchách se prosím obraťte na autorizovaný zákaznický servis.

Chyba Odstranění
Rozsvítí se indikátor poruchy tryskové pistole	Před zapnutím tryskací pistole nestiskněte spoušť.Odstraňte upevnění na spoušti tryskací pistole.
Indikátor poruchy stříkací pistole bliká	Zkontrolujte, zda je ovládací vedení tryskací pistole připojeno k zařízení.Zkontrolujte, zda není poškozeno ovládací vedení na abrazivní hadici.
Rozsvítí se indikátor poruchy přívodu stlačeného vzduchu	Zvyšte tlak vzduchu.
Indikátor poruchy přívodu stlačeného vzduchu bliká	Zkontrolujte, zda není ucpaná výfuková hadice.Láhev s oxidem uhličitým je příliš horká, a proto má příliš vysoký tlak. Umístěte zařízení včetně láhve s oxidem uhličitým na chladnější místo nebo jej chraňte před přímým slunečním zářením.
Rozsvítí se indikátor poruchy výroby pelet	Nenechávejte přístroj bez dozoru. Zkontrolujte filtr na oxid uhličitý a v případě potřeby jej vyměňte. Resetujte čisticí robot.Pokud se porucha vyskytne opakovaně, vyměňte láhev s oxidem uhličitým.
Rozsvítí se indikátor poruchy dávkování pelet	Přístroj vypněte a opět jej zapněte.Pokud indikátor poruchy dále svítí, kontaktujte zákaznický servis.
Indikátor poruchy dávkování pelet bliká	Nechte dávkovací motor vychladnout. Umístěte zařízení tak, aby do něj mohl proudit vzduch zespodu. V případě potřeby kontaktujte zákaznický servis.
Kontrolka napájení nesvítí	Zastrčte síťovou zástrčku do zásuvky.Zkontrolujte místní napájení.
Kontrolka stlačeného vzduchu nesvítí	Připojte k zařízení hadici na stlačený vzduch.Otevřete uzavírací ventil v místním přívodu stlačeného vzduchu.
Zařízení nefunguje	Zkontrolujte kontrolky a indikátory poruch.Provedťe reset.
Špatný čisticí výkon	Přepněte přepínač programů na vyšší úroveň.Zvyšte tlak trysky.Zkontrolujte hladinu láhve s oxidem uhličitým.Nepoužívejte vyhřívanou láhev s oxidem uhličitým. Chraňte láhev s oxidem uhličitým před tepelným zářením. Pokud je teplota oxidu uhličitého vyšší než 31 °C, účinnost výroby pelet prudce klesá.Nechte abrazivní hadici a tryskací pistoli roztát, abyste odstranili případná ucpání. Poté zvyšte tlak trysky.
Dávkování pelet je příliš nízké	Přepněte přepínač programů na vyšší úroveň.Vyměňte filtr s oxidem uhličitým mezi láhev s oxidem uhličitým a zařízení.
Opakující se přerušení paprsku suchého ledu	Přepněte spínač programů na nižší úroveň. nebo zvyšte tlak trysky.Pokud je tryska paprsku zablokovaná:a Okamžitě uzavřete láhev s oxidem uhličitýmb Nechte přístroj 30 minut rozmrznout.c Zvyšte tlak paprsku.d Spustťe přístroj s uzavřenou lahví s oxidem uhličitým, abyste odstranili zbytky pelet.

Proveďte reset

1. Stiskněte resetovací tlačítko uvnitř zařízení pomocí šroubováku. Ilustrace O

Vyměňte filtr oxidu uhličitého

POZOR

Poruchy funkcí

Znečištěný oxid uhličitý může způsobit poruchy funkce.

Při práci na filtru oxidu uhličitého dávejte pozor, aby se do zařízení nedostaly nečistoty.

POZOR

Poruchy funkcí

Poruchy funkci v důsledku znečištění. Při každém povolení nebo odšroubování uzavíracího šroubu je nutné vyměnit filtr oxidu uhličitého a měděný těsnicí kroužek. Pokud tak neučiníte, částice se mohou uvolnit z filtru oxidu uhličitého a způsobit tak poruchy funkci.

Upozornění

Po odpojení připojení tlakové láhve od láhve s oxidem uhličitým se filtr oxidu uhličitého zpětně propláchne a vyčistí. Pravidelná výměna filtru oxidu uhličitého proto není nutná.

1. Zavřete uzavírací ventil na láhvi s oxidem uhličitým.
2. Provozujte přístroj na nejvyšší úrovni po dobu cca 1 minuty, aby se odtlakovala hadice s oxidem uhličitým.
3. Odšroubujte šroubovací přírubu na láhvi s oxidem uhličitým.
4. Opatrně vyšroubujte uzavírací šroub na šroubové přírubě. Nechte šroubovou přírubu viset dolů, aby se zabránilo vniknutí nečistot do hadice s oxidem uhličitým.

Ilustrace P

① Šroubová příruba ② Filtr oxidu uhličitého ③ Měděný těsnicí kroužek ④ Uzavírací šroub 5. Vyjměte filtr oxidu uhličitého.

1. Vyčistěte uzavírací šroub a šroubovou přírubu vysavačem.
2. Opatrně rukou zatlačte na nový filtr oxidu uhličitého na uzavíracím šroubu.
3. Vyměňte měděný těsnicí kroužek.
4. Utáhněte uzavírací šroub a přitom držte široký šestihran šroubové příruby plochým klíčem.

Utahovací moment: 80 Nm.

Záruka

V každé zemi platí záruční podmínky vydané naší příslušnou odbytovou společností. Případné závady Vašeho přístroje odstraníme během záruční lhůty bezplatně, pokud jsou zaviněny vadou materiálu nebo výrobní vadou. V záručním případě se prosím obraťte s dokladem o koupi na Vašeho prodejce nebo na nejbližší autorizované servisní středisko. (Adresa viz zadní stranu)

Příslušenství

Tlakový přepouštěcí ventil ABS (doplňková sada)

Objednací číslo 2.574-006.0 Nezbytné při použití láhví s oxidem uhličitým s tlakovým přepouštěcím ventilem.

Technické údaje

		IB 10/8 L2P
Elektrické prípojení
Napětí sítě	V	220...230
Fáze ~ 1
Kmitočet	Hz	50...60
Příkon	kW	1,0
Krytí		IPX4
Unikající proud, typ.	mA	<3,5
proudový chráníč delta I,A	A	0,03

Přípojka stlačeného vzduchu

Tlakovzdušná hadice, Palec 0,5 jmenovitá světlost (min.)

		IB 10/8 L2P
Tlak (max.)	MPa(bar)	1,0(10)
Spotřeba stlačeného vzduchu, max.	m3/min	0,8

Výkonnostní údaje přístroje

Tlak trysky, max.	MPa(bar)	1,0(10)
Tlak trysky, min. stupeň 1	MPa(bar)	0,07(0,7)
Tlak trysky, min. stupeň 2	MPa(bar)	0,14(1,4)
Tlak trysky, min. stupeň 3	MPa(bar)	0,28(2,8)
Spotřeba oxidu uhličitého	kg/h	20...60
Síla zpětného nárazu tryskací pistole (max.)	N	40

Láhev s oxidem uhličitým

Maximální množství náplně	kg	37,5
Průměr, max.	mm	220
Okolní podmínky
Výměna vzduchu	m3	2000

Rozměry a hmotnosti

Typická provozní hmotnost (bez láhve s oxidem uhličitým)	kg	95
Délka	mm	866
Šířka	mm	443
Výška bez láhve s oxidem uhličitým	mm	970

Zjištěné hodnoty podle EN 60335-2-79

Hodnota vibrací rukou/paží	m/s2	0,08
Hladina akustického tlaku	dB(A)	95
Hladina akustického výkonu LWA + Nejistota KWA	dB(A)	115

Technické změny vyhrazeny.

EU prohlášení o shodě

Prohlašujeme tímto, že níže uvedený stroj na základě svého provedení a druhu konstrukce, jakož i v provedení námi uváděném na trh, vyhovuje příslušným základním bezpečnostním a zdravotním požadavkům podle směrnic EU. V případě provedení námi neschválené změny stroje ztrácí toto prohlášení svoji platnost.

Výrobek: Ice Blaster

Typ:

Příslušné směrnice EU

Aplikované harmonizované normy

EN 60335-1

EN IEC 63000: 2018

EN 62233: 2008

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

Níže podepsaní jednají z pověření a se zplnomocněním představenstva společnosti.

Zmocněnec pro dokumentaci:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Německo)

Tel.: [phone]

Fax: [phone]

Bezpečnostní pokyny 144

Bezpečnostní zařízení 146

Ovládací prvky.... 146

Technické údaje.... 151

Tento návod k obsluze uchovávejte tak, aby ho měl personál obsluhy kdykoliv k dispozici.

Nebezpečí udušení oxidem uhličitým.

Dodržujte kartu bezpečnostních údajů poskytnutou dodavatelem oxidu uhličitého.

Nebezpečí vzniku zranění a poškození vlivem elektrostatického nabíjení.

Nebezpečenstvo vzniku poranení po zásahu elektrickým prúdom.

Nebezpečenstvo vzniku zranení vplyvom náhlych omrzlín.

Nebezpečenstvo vzniku zranení pri páde z fľaše s oxidom uhličitým, nebezpečenstvo udusenia oxidom uhličitým

Bezpečne upevnite fľašu s oxidom uhličitým.

Používajte ochranné rukavice

Používajte ochranný odev s dlhými rukávmi.

Všeobecné bezpečnostné pokyny ⚠NEBEZPEČENSTVO

Nebezpečenstvo poranenia

Suchý ľad si nikdy nedávajte do úst.

Nebezpečenstvo poranenia

Pred zahájením čistiacich prác zafixujte ľahké predmety.

Nebezpečenstvo zadusenia

Bezpečnostné pokyny pre plynové fľaše

⚠NEBEZPEČENSTVO

Nebezpečenstvo prasknutia, nebezpečenstvo zadusenia

Plynové fláše skladujte tak, aby neboli obmedzené únikové cesty.

Plynové fľaše neskladujte spolu s horľavými látkami.

Plynové fľaše skladujte vo zvislej polohe. Plynové fľaše zabezpečte proti prevráteniu alebo pádu.

Pred prepravou plynových fliaš zatvorte ventil fľaše.

Plynové fľaše prepravujte pomocou vozíka na fľaše alebo vozidla a zabezpečte ich proti pádu.

Počas pracovných prestávok a na konci práce zatvorte ventil fľaše, aby ste zabránili nekontrolovanému úniku plynu.

Prázdne plynové fľaše vyprázdňujte len natoľko, aby vo fľaši zostal malý zvyškový tlak, aby sa zabránilo vniknutiu cudzích látok.

Keď je plynová fľaša vyprázdnená až na zvyškový tlak, pred odskrutkovaním odberného zariadenia zatvorte ventil.

Pred spätnou prepravou naskrutkujte uzatváraciu maticu a ochranný kryt na plynovú fľašu.

1. Uvoľnite páčku spúšte tryskacej pištole.
2. Programový spínač otočte do polohy „0/OFF“.
3. Zatvorte uzatvárací ventil fľaše s oxidom uhličitým.
4. Uzavrite zásobovanie stlačeným vzduchom.

Bezpečnostné zariadenia

⚠UPOZORNENIE

Poistná páka bráni neúmyselnému stlačeniu tryskacej pištole.

Páčka spúšte sa dá stlačiť len vtedy, ak bola predtým zdvihnutá poistná páka.

⑭ Kontrolka napájania napätím – svieti na zeleno: Napájanie napätím je v poriadku

⑲ Tlačidlo „stlačený vzduch/pelety“ s kontrolkou

– zhasnutá: Prúd peliet

⑳ Spúšťacia páčka

21 Poistná páka

⑳ Pridržiavací kužeľ

27 Filter oxidu uhličitého

Z vypúšťacej hadice uniká oxid uhličitý.

8 objemových percent v dýchanom vzduchu k bezvedomiu, zástave dýchania a k smrti. Maximálna koncentrácia na pracovisku je 0,5 %. Oxid uhličitý je ťažší ako vzduch a hromadí sa v jamách, suterénoch a priehlbinách.

Pred výmenou dýzy uvedte prepínač programov do polohy „0/OFF“.

⚠️ VÝSTRAHA

Nebezpečenstvo poranenia

Pred výmenou nechajte dýzu rozmraziť, alebo použite ochranné rukavice.

POZOR

1. Odistovacie tlačidlo stlačte smerom nadol a otryskávaciu dýzu vytiahnite z otryskávacej pištole.

Obrázok D

①Otryskávacia pištol' ②Čap ③Otryskávacia dýza ④ Odist'ovacie tlačidlo 2. Inú otryskávaciu dýzu zatlačte do otryskávacej pištole tak, aby došlo k jej zaisteniu.

1. Oba upevňovacie remene umiestnite okolo fláše s oxidom uhličitým a následne ich zatvorte a utiahnite.
2. Z fl'aše s oxidom uhličitým odskrutkujte ochranný uzáver.

POZOR

Pred pripojením k prístroju skontrolujte pri-pájacie hrdlo a závit fľaše s oxidom uhliči-tým a hadice vedúcej oxid uhličitý a v pripade potreby ich očistite.

škodeného kábla poverte odborného elektrikára.

1. Programový spínač otočte do polohy Reset.

Obrázok F

③ Tlačidlo Stlačený vzduch/pelety

Nebezpečenstvo výbuchu

Nebezpečenstvo v dôsledku elektrostatického výboja

1. Zvolte si bezpečné miesto na státie a zaujmite bezpečné držanie tela, aby nedošlo k narušeniu rovnováhy silou spätného nárazu tryskacej pištole.

Čištění pomocí pelet suchého ledu

① Tlačítko „stlačený vzduch/pelety“ s kontrolkou

zhasnutá: proud pelet

Proud pelet se zastaví.

Pracovní osvětlení zhasne po 30 sekundách.

chom. (Kontrolka musí svítit na červeno.)

Obrázek I

① Tlačítko „stlačený vzduch/pelety“ s kontrolkou svítí na červeno: proud stlačeného vzduchu zhasnutá: proud pelet

Nebezpečí vzniku nehody a poranění.

Ošetřování a údržba

Pokyny pro údržbu

Smlouva o provádění údržby

Výměna filtru oxidu uhličitého

POZOR

Poruchy funkcí

Fl'aša s oxidom uhličitým

Výrobok: Ice Blaster

Typ:

Aplikované harmonizované normy

EN 60335-1

EN IEC 63000: 2018

EN 62233: 2008

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

Nuotěkio srově, tip.

mA

<3,5

FI apsauginis jungiklis	delta I, 0,03
	A

Suslègtojo oro jungtis
