| Typ produktu | Bruska na stěny a stropy |
| Značka | Parkside |
| Model | PWDS 920 B2 |
| Jmenovité napětí | 220-240 V ~, 50-60 Hz |
| Příkon | 710 W |
| Rychlost kmitání (nastavitelná) | 800 - 1800 min⁻¹ |
| Průměr brusného talíře | 215 mm |
| Průměr brusného kotouče | 225 mm |
| Délka napájecího kabelu | 4,5 m |
| Třída ochrany | II (dvojitá izolace) |
| Hladina akustického tlaku | 90 dB(A) (nejistota 3 dB) |
| Hladina akustického výkonu | 101 dB(A) (nejistota 3 dB) |
| Emise vibrací (broušení) | < 2,5 m/s² (nejistota 1,5 m/s²) |
| LED osvětlení pracovní plochy | Ano, s vypínačem |
| Regulátor otáček | Ano, tlačítky + a - |
| Teleskopický nástavec | Ano, nastavitelná délka |
| Orientace hlavy | 30° bočně, 30° dopředu, 90° dozadu |
| Kartáčový okraj | Ano, pro ochranu povrchů |
| Obsah balení | 1 bruska, 1 nástavec, 1 odsávací hadice, 2 adaptéry, 6 brusných kotoučů (zrnitost 80-240), 1 šroubovák, 1 imbusový klíč, 1 pár náhradních uhlíků, návod |
| Běžná údržba | Čištění suchým hadříkem, výměna uhlíků, výměna brusného talíře |
| Doporučená bezpečnost | Ochranné brýle, chrániče sluchu, protiprachová maska, před údržbou odpojit |
| Záruka | 3 roky |
| Poprodejní servis Francie | 0800904879, owim@lidl.fr |
| Poprodejní servis Belgie | 080071011, owim@lidl.be |
Často kladené otázky - PWDS 920 B2 PARKSIDE
Dotazy uživatelů ohledně PWDS 920 B2 PARKSIDE
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Bruska ve formátu PDF zdarma! Najděte svůj návod PWDS 920 B2 - PARKSIDE a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. PWDS 920 B2 značky PARKSIDE.
NÁVOD K OBSLUZE PWDS 920 B2 PARKSIDE
Pokyny pro obsluhu a bezpečnostní pokyny
Překlad původního návodu k používání
SK
NÁSTENNÁ A STROPNÁ BRÚSKA
Pokyny pre obsluhu a bezpečnostné pokyny
Použitá výstražná upozornění a symboly ...... Strana 127
Úvod. Strana 128
Použití ke stanovenému účelu. Strana 128
Rozsah dodávky. Strana 129
Popis dílů ...... Strana 129
Technické údaje.... Strana
Bezpečnostní pokyny ...... Strana 131
Všeobecné bezpečnostní pokyny pro elektrické nástroje. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 131
Bezpečnostní pokyny pro všechny aplikace – společné bezpečnostní pokyny pro
broušení brusným papírem. ...... Strana 134
Zvláštní bezpečnostní pokyny pro broušení brusným papírem. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 136
Další bezpečnostní pokyny .... Strana 136
Snížení vibrací a hluku .... Strana 137
Zbytková rizika. Strana 137
Před prvním použitím Strana 137
Příslušenství. Strana 137
Vybalení. Strana 138
Montáž.... Strana 138
Vyklopte dřík ...... Strana 138
Namontujte teleskopickou prodlužovací tyč. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 138
Připojte sací hadici. Strana 139
Vyměňte hadicový adaptér .... Strana 139
Vyberte brusný list .... Strana 140
Připevněte a odstraňte brusný list. Strana 140
Funkce kartáčového okraje .... Strana 140
Obsluha Strana 141
Přípojka na elektrické napájení .... Strana 141
Zapínání a vypínání ...... Strana 141
Nastavte otáčky. Strana 141
Demontujte a namontujte odnímatelný přední ochranný kryt. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 141
Zapnutí a vypnutí pracovní svítilnys LED....
Otočte a sklopte kryt motoru.... Str
Pracovní pokyny.... Strana 142
Po použití Strana 142
Čištění a péče. Strana 142
Čištění. Strana 143
Údržba. Strana 143
Oprava Strana 144
Skladování.... Strana 144
Transport....Strana 144
Zlikvidování.... Strana 146
Záruka Strana 147
Postup v prípadě uplatňování záruky. Strana 147
Servis.... Strana 147
ES prohlášení o shodě. Strana 148

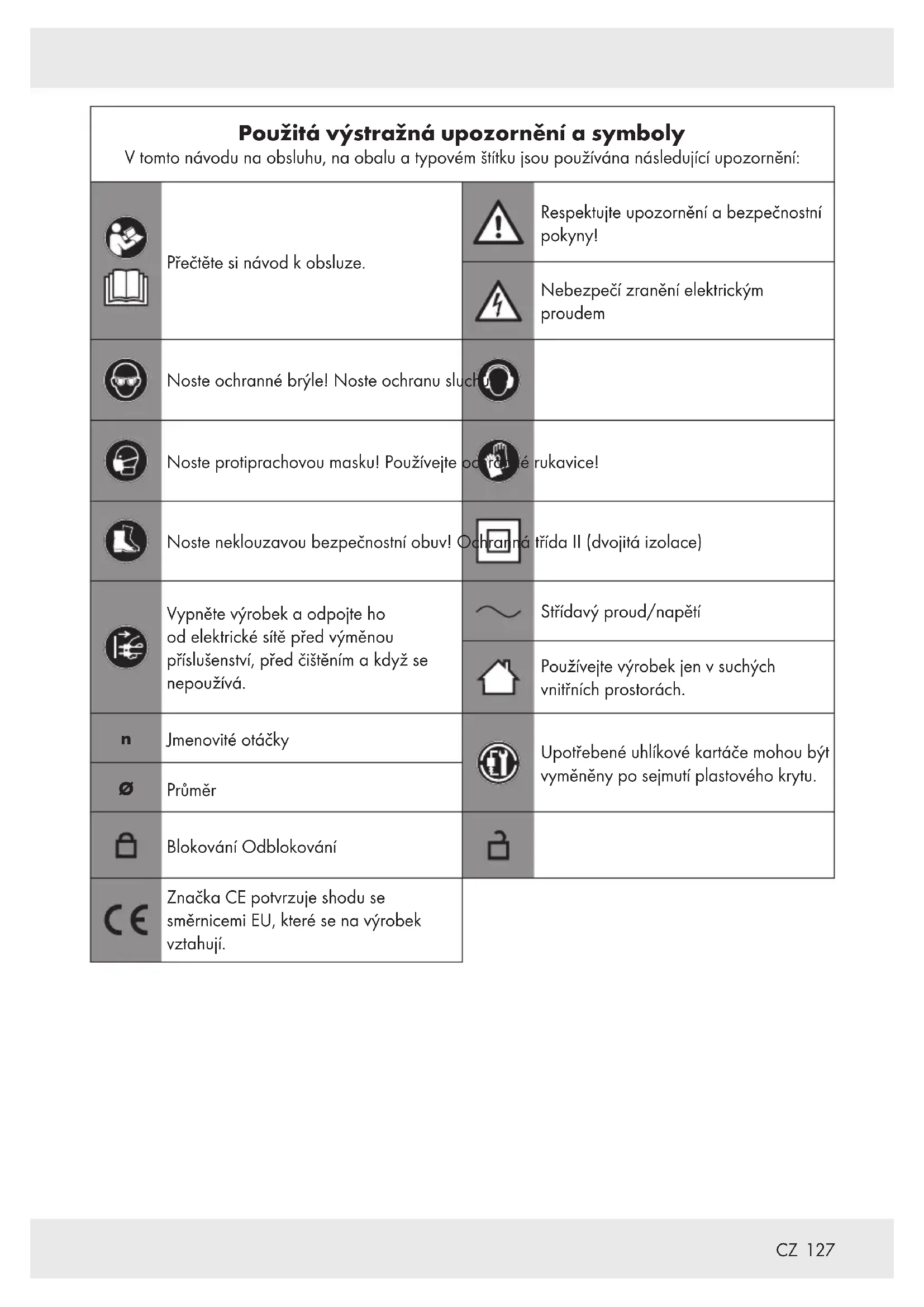

| Použitá výstražná upozornění a symbolyV tomto návodu na obsluhu, na obalu a typovém štítku jsou používána následující upozornění: | |||
  | Přečtěte si návod k obsluze. | Respektujte upozornění a bezpečnostní pokyny! | |
| Nebezpečí zranění elektrickým proudem | |||
 | Noste ochranné brýle! Noste ochranu sluchu | ||
 | Noste protiprachovou masku! Používejte od rácáté rukavice! | ||
 | Noste neklouzavou bezpečnostní obuv! Ochranná třída II (dvojitá izolace) | ||
 | Vypněte výrobek a odpojte ho od elektrické sítě před výměnou příslušenství, před čištěním a když se nepoužívá. | ~ | Střídavý proud/napětí |
| Používejte výrobek jen v suchých vnitřních prostorách. | |||
 | Jmenovité otáčky | Upotřebené uhlíkové kartáče mohou být vyměněny po sejmutí plastového krytu. | |
| ∅ | Průměr | ||
 | Blokování Odblokování | ||
 | Značka CE potvrzuje shodu se směrnicemi EU, které se na výrobek vztahují. | ||
NÁSTĚNNÁ A STROPNÍ BRUSKA
• Úvod
Blahopřejeme Vám ke koupi nového výrobku. Rozhodli jste se pro kvalitní produkt. Návod k obsluze je součástí tohoto výrobku. Obsahuje důležité pokyny pro bezpečnost, použití a likvidaci. Před použitím výrobku se seznamte se všemi pokyny k obsluze a bezpečnostními pokyny. Používejte výrobek jen popsaným způsobem a na uvedených místech. Při předání výrobku třetí osobě předejte i všechny podklady.
- Použití ke stanovenému účelu
Tato stěnová a stropní bruska (dále jen „výrobek“ nebo „elektrický nástroj“) je vhodná pro následující aplikace:
Příprava povrchu před natíráním/tapetováním:
- Brousit základní barvou natřené nebo omítnuté sádrokartonové stěny
- Broušení dřevěných stěn/stropů (přírodní dřevo nebo překližka)
- Odstraňte nežádoucí zbytky materiálů:
- Zbytky koberců
- Nátěry
- Povlaky/lepidla
- Sypká omítka
Nepoužívejte výrobek pro následující aplikace:
Odstranit tapety
Odřízněte nebo obruste kov
Hrubovací broušení nebo leštění
■ Brousit materiály obsahující azbest
Nepoužívejte výrobek ve vlhkém prostředí.
Nepoužívejte výrobek spolu s drátěnými kartáči nebo podobným příslušenstvím.
Vždy používejte správný typ brusného listu podle zamýšleného použití. Při nákupu a použití brusných listů vždy dbejte na technické požadavky výrobku (viz „Technické údaje“ a „Vyberte brusný list“).
Pracovní svítilna s LED na tomto výrobku se používá k osvětlení bezprostřední pracovní oblasti.
Jiné použití nebo úpravy výrobku se považují za užívání v rozporu se stanoveným účelem a mohou vést k rizikům, jako je nebezpečí smrti, zranění nebo poškození. Výrobce nenese žádnou odpovědnost za škody způsobené nesprávným použitím. Tento výrobek je vhodný výhradně pro soukromé použití. Výrobek není určen k živnostenskému nebo podobnému využívání.
Dodržujte všechny platné místní bezpečnostní předpisy, normy a nařízení. Používání hlučných elektrických nástrojů může být v souladu s národními nebo místními předpisy povoleno pouze v určitých časech.
- Rozsah dodávky
⚠️ VAROVÁNÍ!
Výrobek a balicí materiály nejsou dětská hračka! Nedovolte dětem hrát si s plastovými sáčky, fóliemi a malými díly! Hrozí nebezpečí polknutí a udušení!
1x Nástěnná a stropní bruska PWDS 920 B2
1x Teleskopická prodlužovací tyč
1x Sací hadice
2x Adaptér sací hadice
(1 adaptér je předinstalován na sací hadici)
6x Brusné listy
(Zrnitost: #80, #100, #120, #150, #180, #240)
1x Šroubovák
1x Klíč s vnitřním šestihranem
2x Náhradní uhlíkový kartáč (1 pár)
1x Návod k obsluze
- Popis dílů
Obrázek A:
1 Brusná ochrana
2 Brusný disk (se suchým zipem)
3 Odnímatelný přední ochranný kryt
4 Zámek předního ochranného krytu
5 Kryt motoru
6 Víčko držáku uhlíkového kartáče
7 Kartáčový okraj
8 Pružná hadice
9 Přední rukojet'
10Pracovní svítilna s LED
11 Zámek sklopného kloubu
12Přepínač pracovní svítilny s LED
13 Dřík
14Spojka
15 Přípojné vedení se síťovou zástrčkou (síťová zástrčka nezobrazena)
16Tlačitko - (Snížení otáček)
17Tlačitko + (Zvýšení otáček)
18 Zámek spouště
19Spoušť
20Hlavní rukojet'
21 Páčka zámku
22Teleskopická prodlužovací tyč
23Zadní rukojeť
24Spojka
25Uzavírací manžeta
26 Hadicová spojka
27Stojan na hadici
28 Sací hadice
(max. délka: 4 m)
29 Hadicový adaptér
(Vnější průměr: 47 mm)
30 Hadicový adaptér
(Vnější průměr: 39 mm)
31 Klíč s vnitřním šestihranem
(Velikost: SW5, délka: 153 mm)
32 Plochý šroubovák
(Velikost: S6, délka: 164 mm)
33 Brusný list
(∅: 225 mm, se suchým zipem)
34Uhlíkový kartáč (náhradní)
Obrázek H:
35Těsnicí kroužek
36Pojistný kroužek s dvojitou svorkou
Obrázek R:
37Šroub
38 Podložka
39Středový otvor (brusný disk)
40Vřeteno (M14, vnitřní závit: M6)
- Technické údaje
Nástěnná a stropní
bruska PWDS 920 B2
Číslo modelu : HG07574 (se
zástrčkou VDE)
HG07574-BS (se
zástrčkou BS)
Nominální vstupní napětí : 220–240 V \~,
50-60 Hz
Příkon : 710 W
Jmenovité otáčky n (rychlost
oscilage): 800-1800 min
Velikost závitu vřetena : M6
Velikost brusného disku : ∅ 215 mm
Velikost brusného listu : ∅ 225 mm
Délka přípojného vedení : 4,5 m
Ochranná třída : II/
Hodnoty emisí hluku
Naměřené hodnoty byly stanoveny v souladu s normou EN 60745. Hladina akustického tlaku elektrického nástroje hodnocená jako A je obvykle:
Hladina akustického
tlaku L _pA : 90 dB(A)
Nejistota K_pA : 3 dB
Hladina akustického
výkonu L_WA : 101 dB(A)
Nejistota K_WA : 3 dB
(Měření LWA v souladu se směrnicemi o emisích hluku ve venkovním prostoru 2000/14/ES a 2005/88/ES)
Emisní hodnoty vibrací
Celkové hodnoty vibrací (vektorový součet tří směrů), stanovené v souladu s EN 60745:
Broušení:
Hodnota emisí vibrací a_h : <2,5 m/s ^2
Nejistota K : 1,5 m/s ^2
UPOZORNĚNÍ
Uvedená hodnota vibrací působících na ruční rameno je založena na broušení brusným listem. Jiné aplikace mohou vést k jiným hodnotám emisí vibrací.
Hodnoty hluku a vibrací byly stanoveny v souladu s normami EN 60745-1 a EN 60745-2-3.
Uvedená celková hodnota vibrací byla naměřena pomocí standardizovaných zkušebních metod, a může být použita k porovnání jednoho elektrického nástroje s jiným.
Uvedená hodnota emisí vibrací lze použít pro prvotní posouzení expozice.
⚠️ VAROVÁNÍ!
V závislosti na způsobu použití elektrického nástroje se mohou skutečné hodnoty vibrací lišit od uvedené!
Přijměte opatření ke své ochraně před vibračními zatíženími!
Vezměte přitom v úvahu celý pracovní postup, včetně časů, ve kterém elektrický nástroj pracuje bez zatížení nebo je vypnuto! Odpovídající opatření zahrnují kromě jiného pravidelnou údržbu a péči o elektrický nástroj a nástavce nástrojů, udržování rukou v teple, pravidelné přestávky a dobré plánování pracovních procesů!
⚠️ VAROVÁNÍ!
Noste nějakou ochranu
sluchu! Působení hluku může
způsobit ztrátu sluchu.
Bezpečnostní pokyny
Všeobecné bezpečnostní pokyny pro elektrické nástroje
VAROVÁNÍ!
Přečtěte si všechna bezpečnostní upozornění a pokyny. Zanedbání povinnosti při dodržování bezpečnostních upozornění a pokynů může mít za následek zasažení elektrickým proudem, požár a/nebo vážné poranění.
Uschovejte bezpečnostní pokyny a návody pro budoucnost.
Termín používaný v bezpečnostních pokynech „elektrický nástroj“ se vztahuje na elektrické nástroje napájené ze sítě (sítovým kabelem) nebo elektrické nástroje napájené akumulátorem (bez síťového kabelu).
Bezpečnost práce na pracovním místě
1) Udržujte pracovní prostor v čistotě a dobře osvětlený. Nepořádek nebo neosvětlené pracovní prostory mohou vést k úrazům.
2) Nepracujte s elektrickým nástrojem ve výbušném prostředí, v přítomnosti hořlavých kapalin, plynů nebo prachu. Elektrické nástroje jsou zdrojem jiskření, které může zapálit prach nebo výpary.
3) Při práci s elektrickými nástroji udržujte děti a osoby v bezpečné vzdálenosti. Nepozornost by mohla způsobit, že nad přístrojem ztratíte vládu.
Elektrická bezpečnost
1) Síťová zástrčka elektrického nástroje se musí hodit do zásuvky. Zástrčka nesmí být žádným způsobem měněna. Nepoužívejte rozbočovací zástrčky s uzemněnými elektrickými nástroji. Neupravené zástrčky a odpovídající zásuvky snižují riziko úrazu elektrickým proudem.
2) Vyhněte se kontaktu těla s uzemněnými povrchy, jako jsou potrubí, radiátory, sporáky a ledničky. Pokud je vaše tělo uzemněné, existuje zvýšené riziko úrazu elektrickým proudem.
3) Chraňte elektrické nástroje před deštěm nebo vlhkem. Proniknutí vody do elektrického nástroje zvyšuje riziko úrazu elektrickým proudem.
4) Nezneužívejte kabel k zavěšování nebo nošení elektrického nástroje nebo k vytáhnutí zástrčky ze zásuvky. Udržujte kabel daleko od tepla, oleje, ostrých hran nebo pohybujících se částí. Poškozené nebo spletené kabely zvyšují riziko úrazu elektrickým proudem.
5) Pokud pracujete s elektrickým nástrojem venku, používejte jen prodlužovací kabel vhodné i pro venkovní použití. Použití prodlužovacího kabelu vhodného pro venkovní prostředí snižuje riziko úrazu elektrickým proudem.
6) Pracujete-li s elektrickým nástrojem ve vlhkém prostředí, použijte proudový chránič. Použití proudového chrániče snižuje riziko úrazu elektrickým proudem.
Bezpečnost osob
1) Bud'te pozorní, sledujte, co děláte a používejte zdravý rozum při práci s elektrickým nástrojem. Nepoužívejte elektrický nástroj, jste-li unaveni nebo pod vlivem drog, alkoholu nebo léků. Moment nepozornosti při používání elektrického nástroje může vést k vážným zraněním.
2) Používejte osobní ochranné pomůcky a vždy noste ochranné brýle. Nošení osobních ochranných pomůcek, jako je protiprachová maska, neklouzavá bezpečnostní obuv, ochranná přilba nebo ochrana sluchu, v závislosti na povaze a použití elektrického nástroje, snižuje riziko zranění.
3) Zabraňte náhodnému spuštění.
Ujistěte se, že elektrický nástroj je vypnutý předtím, než jej připojíte k elektrické síti a/nebo akumulátoru, ho zvednete nebo přenášíte. Pokud přenášíte elektrický nástroj s prstem na vypínači nebo již zapnutý přístroj připojíte k napájení, může to vést k nehodám.
4) Před zapnutím elektrického nástroje odstraňte všechny seřizovací nástroje nebo klíče. Nástroj nebo klíč, který ponecháte připevněn k otáčející se části zařizení může vést ke zranění.
5) Vyhýbejte se nenormálnímu držení těla. Dbejte na správný postoj a udržujte za všech okolností rovnováhu. To umožňuje lepší ovladatelnost elektrického nástroje v neočekávaných situacích.
6) Noste vhodný oděv. Nenoste volný oděv nebo šperky. Udržujte své vlasy, oblečení a rukavice mimo dosah pohybujících se částí. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se částmi.
7) Pokud mohou být namontována zařízení na odsávání a sběr prachu, ujištěte se, že jsou připojeny a správně použity. Použití odsávání prachu dokáže snížit ohrožení prachem.
Použití a zacházení s elektrickým nástrojem
1) Přístroj nepřetěžujte. Použijte pro svou práci určený typ elektrického nástroje. S pomocí vhodného elektrického nástroje pracujete lépe a bezpečněji v zadané oblasti výkonu.
2) Nepoužívejte elektrický nástroj, jehož spínač je vadný. Elektrický nástroj, které již není možné zapnout nebo vypnout, je nebezpečné a musí být opraveno.
3) Před jakýmkoliv seřizováním, výměnou příslušenství nebo před uložením nepoužívaného přístroje vytáhněte zástrčku ze zásuvky a/nebo odstraňte akumulátor. Toto opatření zabraňuje neúmyslnému spuštění elektrického nástroje.
4) Nepoužívané elektrické nástroje skladujte mimo dosah dětí.
Nenechte osoby používat přístroj, pokud s ním nejsou obeznámeni nebo nečetli instrukce. Elektrické nástroje jsou nebezpečné, když jsou používány nezkušenými osobami.
5) Udržujte elektrické nástroje s péči. Zkontrolujte, zda pohyblivé dily bezvadně fungují a nezadírají se, zda dily nejsou prasklé nebo tak poškozené, že je narušena funkce elektrického nástroje. Poškozené dily nechte opravit před použitím přístroje. Mnoho nehod je způsobeno špatně udržovanými elektrickými nástroji.
6) Řezné nástroje udržujte ostré a čisté. Rádně udržované rezné nástroje s ostrými reznými břity se méně zadírají a lépe se ovládají.
7) Používejte elektrický nástroj, příslušenství a nástrojové nástavce atd. v souladu s těmito pokyny. Zohledněte pracovní podmínky a činnost, která má být provedena. Použití elektrického nástroje k jiné činnosti, než je určené použití, může vést k nebezpečným situacím.
Servis
1) Nechte elektrické nástroje opravovat jen od kvalifikovaného odborného personálu s použitím originálních náhradních dílů. Tím je zajištěno, že bezpečnost elektrického nástroje zůstane zachována.
- Bezpečnostní pokyny pro všechny aplikace – společné bezpečnostní pokyny pro broušení brusným papírem
1) Tento elektrický nástroj se používá jako bruska na brusný papír. Dodržujte všechny bezpečnostní pokyny, pokyny, prohlášení a údaje dodané s přístrojem Pokud nedodržíte níže uvedené pokyny, může dojít k úrazu elektrickým proudem, požáru nebo vážnému zranění.
2) Tento elektrický nástroj není vhodný pro broušení, práci s drátěným kartáčem, leštění a odbrušování. Použití, pro něž není elektrický nástroj určen, mohou způsobit ohrožení a zranění.
3) Nepoužívejte příslušenství, které výrobcem nebylo určeno a doporučeno pro tento elektrický nástroj. Skutečnost, že jste schopni příslušenství na váš elektrický nástroj upevnit nezaručuje bezpečné upotřebení.
4) Přípustný počet otáček nástrojového nástavce musí být minimálně tak vysoký jako nejvyšší počet otáček uvedený na elektrickém nástroji. Příslušenství, které se otáčí rychleji než je přípustní, se může rozbít a rozlétnout do okolí.
5) Vnější průměr a tloušťka nástrojového nástavce musí odpovídat rozměrům vašeho elektrického nástroje. Špatně změřené nástrojové nástavce nemohou být dostatečně odstíněny a kontrolovány.
6) Nástrojové nástavce se závitovou vložkou musí přesně padnout do závitu brusného vřetena. U nástrojových nástavců, které jsou montovány s pomocí příruby, se musí hodit průměr otvoru nástrojového nástavce k upínacímu průměru příruby. Nástrojové nástavce, které nejsou přesně připojeny na elektrický nástroj, se otáčejí nerovnoměrně, silně vibrují a mohou vést ke ztrátě kontroly.
7) Nepoužívejte poškozené nástrojové nástavce. Zkontrolujte před každým použitím nástrojové nástavce, jako brusné kotouče, na odlupky a trhliny, brusné taliře na trhliny, otěr nebo silné opotřebování, drátěné kartáče na prasklé dráty. Pokud vám elektrický nástroj nebo nástrojový nástavec upadnou, zkontrolujte, zda nejsou poškozeny, nebo použijte nepoškozené nasazované nástroje. Pokud jste nástrojový nástavec zkontrolovali a nasadili, držte se vy a osoby nacházející se v blízkosti mimo rovinu rotujícího příslušenství a nechte přístroj běžet na maximální otáčky jednu minutu Poškozené nasazované nástroje se většinou poškodí v této testovací době.
8) Noste osobní ochranné pomůcky. Používejte v závislosti na aplikaci celoobličejový štít, ochranu očí nebo ochranné brýle. Podle potřeby noste masku proti prachu, ochranu sluchu, ochranné rukavice nebo speciální zástěru, která vám zadrží malé úlomky brusiva a materiálu. Oči by měly být chráněny před odlétajícími částečkami, které vznikají při různých druzích využití. Ochranná maska proti prachu nebo respirátor musí při používání filtrovat vznikající prach. Budete-li dlouho vystaveni silnému hluku, můžete být postižení ztrátou sluchu.
9) U ostatních osob dbejte na bezpečnou vzdálenost od vaší pracovní oblasti. Každý, kdo do pracovní oblasti vstoupí, musí nosit osobní ochranné pomůcky. Úlomky nástroje nebo zlomené nástrojové nástavce mohou odlétnout a způsobit poranění i mimo příslušnou pracovní oblast.
10) Napájecí kabel udržujte mimo dosah rotujících nástrojových nástavců. Ztratíte-li kontrolu nad přístrojem, může být přívodní kabel proříznut nebo zachycen a vaše dlaň nebo ruka se mohou dostat do otáčejícího se nástrojového nástavce.
11) Nikdy neodkládejte elektrický nástroj, dokud se nástrojový nástavec úplně nezastaví. Otáčející se nástrojový nástavec se může dostat do kontaktu s odkládací plochou, čímž byste mohli nad elektrickým nástrojem ztratit kontrolu.
12) Nenechávejte elektrický nástroj v chodu při prénášení. Vaše oblečení může být náhodným kontaktem zachyceno otáčejícím se nástrojovým nástavcem a ten může poranit vaše tělo.
13) Pravidelně čistěte větrací otvor svého elektrického nástroje. Ventilátor motoru vtahuje do krytu prach a silné nahromadění kovového prachu může způsobit elektrická nebezpečí.
14) Nepoužívejte elektrický nástroj v blízkosti hořlavých materiálů. Jiskry mohou tyto materiály zapálit.
15) Nepoužívejte nástrojové nástavce, které vyžadují tekuté chladivo. Použití vody nebo jiných tekutých chladiv může vést k úrazu elektrickým proudem.
Další bezpečnostní pokyny pro všechny aplikace – zpětný ráz a odpovídající bezpečnostní opatření:
Zpětný ráz je náhlá reakce v důsledku zaháknutí nebo zablokování rotujícího nástrojového nástavce, jako jsou řezací kotouč, brusný kotouč, brusný disk, drátěný kartáč atd. Zaháknutí nebo zablokování vede k náhlému zastavení otáčejícího se nástrojového nástavce. Tím se zrychlí nekontrolovaný elektrický nástroj proti směru otáčení nástrojového nástavce na místě zablokování.
Když se např. brusný kotouč zahákne nebo zablokuje v obrobku, může se okraj brusného kotouče, která se zasahuje do obrobku, zachytit a tím způsobit rozbití brusného kotouče nebo zpětný ráz. Brusný kotouč se pak pohybuje směrem k obsluhující osobě nebo od ní, v závislosti na směru otáčení kotouče v místě zablokování. Přitom se mohou brusné kotouče také vylomit.
Zpětný ráz je následkem špatného nebo chybného používání elektrického nástroje. Je možno mu zamezit vhodnými preventivními bezpečnostními opatřeními, jak je popsáno dále.
1) Elektrický nástroj držte pevně a vaše tělo i ruse měite v palaze, vo
vasé lelo frute hějte v poloze, ve které můžete dobře zachytit síly zpětného rázu. Vždy používejte přídavnou rukojeť, je-li k dispozici, pro maximálně možnou kontrolu nad silami zpětného rázu nebo reakčními momenty při náběhu. Obsluhující osoba může díky vhodným preventivním bezpečnostním opatřením zvládnout síly zpětného rázu a reakční síly.
2) Nedávejte svou ruku nikdy do blízkosti otáčejícího se nástrojového nástavce. Nástrojový nástavec se při zpětném rázu může pohybovat přes vaši ruku.
3) Zamezte tomu, aby se nedostali části vašeho těla do oblasti, kde se pohybuje elektrický nástroj při zpětném rázu. Zpětný ráz pohybuje elektrickým nástrojem ve směru opačném k pohybu brusného kotouče na místě zablokování.
4) Pracujte zvlášte opatrně v oblasti rohů, ostrých hran atd. zamezte tomu, aby se nástrojové nástavce od obrobku odrážely nebo aby v něm uvázly. Rotující nástrojový nástavec má sklon se vzpríčit v rozích, ostrých hranách nebo pokud se odrazí. To pak způsobí ztrátu kontroly nebo zpětný ráz.
5) Nepoužívejte list řetězové nebo ozubené pily. Takovéto nástrojové nástavce často způsobují zpětný ráz nebo ztrátu kontroly nad elektrickým nástrojem.
Zvláštní bezpečnostní pokyny pro broušení brusným papírem
1) Nepoužívejte příliš velké brusné listy, ale postupujte podle pokynů výrobce pro velikost brusného listu. Brusné listy, které vyčnívají nad brusný disk, mohou způsobit zranění a způsobit váznutí, roztržení brusných listů nebo zpětný ráz.
Další bezpečnostní pokyny
1) Pro práci připojte k dodávanému adaptéru vhodný odsávací systém.
2) Výstraha! Zabraňte, aby se do blízkosti otevřeného ohně dostal abrazivní prach, prach může být výbušný.
3) Při broušení vždy používejte ochranné brýle a protiprachovou masku, zejména při práci nad hlavou a při práci na kritických materiálech! Při broušení určitých materiálů (např. olovnaté barvy, některé druhy dřeva a kovu) způsobují škodlivý nebo toxický prach. Kontakt s těmito prachy nebo jejich vdechnutí může představovat nebezpečí pro obsluhu nebo blízko se nacházející osoby.
Snížení vibrací a hluku
Chcete-li snížit účinky emisí hluku a vibrací, proved'te následující kroky:
- Používejte pouze bezvadné elektrické nástroje.
- Pravidelně provádějte údržbu a čištění elektrického nástroje.
- Přizpůsobte svou pracovní metodu elektrickému nástroji.
- Elektrický nástroj nepřetěžujte.
- V případě potřeby nechte elektrický nástroj zkontrolovat.
- Pokud se elektrický nástroj nepoužívá, vypněte jej.
Zbytková rizika
I když budete tento elektrický nástroj používat podle předpisu, vždy zůstávají určitá zbytková rizika. Následující nebezpečí mohou nastat v souvislosti s konstrukcí a provedením tohoto elektrického nástroje:
Zdravotní poškození vyplývající z vibrací ruky a paže, je-li přístroj používán po delší dobu, nebo není správně veden a udržován.
Zranění a poškození majetku způsobené brusnými listy nebo uvolněnými částmi spuštěného elektrického nástroje, které se neočekávaně uvolňují z elektrického nástroje v důsledku náhlého poškození, opotřebení nebo nesprávného vložení.
Popáleniny a pořezání, pokud se nástrojových nástavců dotknete bezprostředně po použití a/nebo holou kůží.
⚠️ VAROVÁNÍ!
Tento výrobek generuje během provozu elektromagnetické pole! Toto pole může za určitých okolností ovlivňovat aktivní nebo pasivní lékařské implantáty! Chcete-li snížit nebezpečí vážných nebo smrtelných úrazů, doporučujeme osobám s lékařskými implantáty, aby konzultovaly svého lékaře a výrobce zdravotnického implantátu před obsluhou výrobku!
- Před prvním použitím
Příslušenství
Pro bezpečné a řádné používání tohoto výrobku jsou nutné mimo jiné následující díly příslušenství, jako např. nástroje a nástrojové nástavce:
■ Vhodné osobní ochranné pomůcky
■ Brusné listy (jakmile jsou opotrebeny dodané brusné listy)
Nástroje a nástrojové nástavce dostanete v odborném obchodě. Při nákupu, prosím vždy dbejte na technické požadavky tohoto výrobku (viz „Technické údaje“).
Pokud si nejste jisti, zeptejte se kvalifikovaného odborníka a nechte si poradit od svého prodejce.
⚠️ VAROVÁNÍ!
Nepoužívejte žádné příslušenství nedoporučené společností Parkside. To může vést ke zranění elektrickým proudem nebo k požáru.
Vybalení
Otevřete obal a opatrně vyjměte výrobek.
UPOZORNĚNÍ
Výrobek je dodáván ve složeném stavu (Obr. B).
Odstraňte obalový materiál a balicí a transportní pojistky (pokud existují).
Zkontrolujte, zda je rozsah dodávky úplný.
Zkontrolujte výrobek a příslušenství na poškození při přepravě.
⚠️ VAROVÁNÍ!
Výrobek a balicí materiály nejsou dětská hračka! Nedovolte dětem hrát si s plastovými sáčky, fóliemi a malými díly! Hrozí nebezpečí polknutí a udušení!
Montáž
Při práci s výrobkem noste stále ochranné rukavice a používejte pouze originální díly.
Před prováděním jakékoli kontroly, údržby nebo čištění provedte:
Výrobek vypněte.
Výrobek odpojte od sítě.
■ Nechte výrobek ochladit.
⚠️ DŮLEŽITÉ!
Před novým použitím musíte výrobek úplně složit!
⚠️ VAROVÁNÍ!
Před tím, než začnete provádět nastavení na výrobku, vždy vytáhněte síťovou zástrčku.
- Vyklopte dřík
(Obr. C)
Odemknutí: Dejte zámek sklopného kloubu 11 do polohy
Podržte dřík 13 a rozložte přední část, dokud zámek sklopného kloubu 11 zcela nezapadne.
Zamknutí: Dejte zámek sklopného kloubu 11 do polohy
- Namontujte teleskopickou prodlužovací tyč
(Obr. D)
UPOZORNĚNÍ
Teleskopická prodlužovací tyd22 je vhodná pro místnosti s vysokými stropy.
Odemknutí: Zaklapněte páčku zámku 21 nahoru.
Zasuňte teleskopickou prodlužovací tyd22 do spojky 14 (na hlavní rukojeti 20).
Přizpůsobte délku.
UPOZORNĚNÍ
Maximální délka je vyznačena na teleskopické prodlužovací tyči 22.
Vytáhněte teleskopickou prodlužovací tyč z hlavní rukojeti 20: Značka Max musí zůstat skryta v hlavní rukojeti nebo vyrovnána s okrajem spojky 14.
Nevytahujte teleskopickou prodlužovací tyč dále.
Zamknutí: Zaklapněte páčku zámku 21 dolů.
Připojte sací hadici
(Obr. E, F, G)
VAROVÁNÍ!
Při broušení vždy používejte protiprachovou masku. Použití tohoto výrobku vytváří velké množství prachu. Broušení povrchů barvy obsahující olovo může způsobit škodlivý prach.
UPOZORNĚNÍ
Připojte externí odsavač prachu (např. vysavač) na hadicovém adaptéru 2930 (na konci sací hadice 28). Tak chráníte sebe i ostatní v okolí před prachem a udržuje pracovní prostor čistý.
Sací hadici 28 můžete připojit ke spojce 14 hlavní rukojeti 20 nebo ke spojce 24 zadní rukojeti 23.
Zasuňte hadicovou spojku 26 do spojky 14/24, dokud není zcela zasunutá.
Zamknutí: Otočte uzavírací manžetu 25 proti směru hodinových ručiček.
Odemknutí: Otočte uzavírací manžetu 25 ve směru hodinových ručiček.
UPOZORNĚNÍ
Stojan na hadici 27 chrání sací hadici 28 před nadměrným ohnutím, když umístíte výrobek na podlahu ve svislé poloze.
Vyměňte hadicový adaptér
(Obr. H, I)
UPOZORNĚNÍ
Hadicový adaptér ^29 s vnějším průměrem 47 mm je na sací hadici ^28 predinstalován. Tento adaptér lze připojit přímo k průmyslovému vysavači bez použití sací hadice.
Připojte sací hadici vysavače k výrobku: Připojte hadicový adaptér 30 o vnějším průměru 39 mm k sací hadici 28.
Vyjímání: Pomocí plochého šroubováku 32 zatlačte na jednu ze zajišťovacích spon pojistného kroužku s dvojitou svorkou 36. Když je pojistná spona zcela stlačená, vytáhněte pojistný kroužek s dvojitou svorkou z hadicového adaptéru 29. Těsnicí kroužek 35 musí být zcela oddělen.
Instalace: Vložte těsnicí kroužek 35 do hadicového adaptéru 30.
Vyrovnejte otvory na hadicovém adaptéru s pojistnými sponami na pojistném kroužku s dvojitou svorkou 36.
Rukou zatlačte jednu z pojistných západek dolů. Vložte pojistný kroužek s dvojitou svorkou do hadicového adaptéru. Otočte hadicový adaptér o 180° a opakujte stejné kroky na opačné straně. Obě pojistné spony musí zapadnout do otvorů hadicového adaptéru.
Vyberte brusný list
Pokud potřebujete zakoupit další brusné listy, vyberte brusné listy s následujícími vlastnostmi:
- Průměr (∅): 225 mm
- Suchý zip na zadní straně
- Předděrované otvory odpovídající poloze otvorů v brusném disku 2
- Vyrobeno z oxidu hlinitého, karbidu křemíku nebo jiných syntetických brusiv
Zrnitost je vytistěna na zadní straně brusného listu. Čím je číslo menší, tím hrubší je zrnitost.
Hrubé broušení: Použijte brusný list s malým číslem.
Jemné broušení: Použijte brusný list s velkým číslem.
Pro dosažení co nejlepšího výsledku začněte hrubou zrnitostí. Dokončete proces s nejjemnější možnou zrnitostí.
- Připevněte a odstraňte brusný list
(Obr. J)
Instalace: Zarovnejte otvory brusného listu 33 s otvory brusného disku 2. Skrz otvory lze prach z brusné ochrany 1 odsávat.
Přitlačte brusný list k brusnému disku. Brusný list je držen na místě suchým zipem.
Výjímání: Uvolněte okraj brusného listu 33. Vyjměte brusný list z brusného disku 2.
● Funkce kartáčového okraje
(Obr. J)
Kartáčový okraj 7 vyčnívá za brusný disk 2. Kartáčový okraj je první část, která se dotýká povrchu, který má být vyšinutý. Tím se brusný disk umístí rovnoběžně s povrchem před tím, než se brusný list 33 dotkne povrchu. Tím se zabrání vzniku srpovitých drážek, které mohou být způsobeny hranou rotujícího brusného listu.
Kartáčový okraj 7 zabraňuje nadměrnému úniku brusného prachu z brusné ochrany 1.
Před každým použitím: Zkontrolujte kartáčový okraj 7 na poškození. Pokud je kartáčový okraj poškozený nebo opotřebený, musí ho vyměnit kvalifikovaná osoba.
Obsluha
Přípojka na elektrické napájení
UPOZORNĚNÍ
Před připojením výrobku k napájecímu zdroji se ujistěte, že údaje na typovém štítku jsou stejné jako údaje na napájecím zdroji.
Vyvarujte se dlouhých přívodních vedení (prodlužovací vedení).
Neprovozujte výrobek ve vlhkém nebo mokrém prostředí.
Výrobek lze provozovat pouze ve vhodných místnostech (dobře větrané).
■ Spojte síťovou zástrčku ^15 se zásuvkou. Výrobek je nyní připraven k použití.
Zapínání a vypínání
(Obr. K)
Zapnutí: Podržte stisknutou spoušť19.
Nepřetržitý provoz: Po stisknutí spouště 19 stiskněte zámek spouště 18.
Vypnutí: Uvolněte spoušť ^19 . Pokud jste spoušť zablokovali, stiskněte a uvolněte tlačítko spouště.
Nastavte otáčky
(Obr. K)
UPOZORNĚNÍ
Před aplikací výrobku na povrch upravte otáčky.
Pro hrubé broušení použijte nízké otáčky. Pro jemné broušení použijte vysoké otáčky.
Zvyšte otáčky: Stiskněte tlačítko +17.
■ Snižte otáčky: Stiskněte tlačítko – 16.
UPOZORNĚNÍ
Po vypnutí výrobku se brusný disk 2 po krátkou dobu dále otáčí. Před odkládáním výrobku počkejte, až se brusný disk přestane otáčet.
- Demontujte a namontujte odnímatelný přední ochranný kryt
(Obr. L)
UPOZORNĚNÍ
Chcete-li výrobek umístit blíže ke stěně nebo stropu, můžete sejmout odnímatelný přední ochranný kryt 3.
Vyjímání: Jemně zatlačte zámek předního ochranného krytu 4 dolů.
Vytáhněte odnímatelný přední ochranný kryt 3 z brusné ochrany 1.
Instalace: Nasad'te odnímatelný přední ochranný kryt 3 na brusnou ochranu 1. Zámek předního ochranného krytu 4 musí zapadnout.
Zapnutí a vypnutí pracovní svítilny s LED
(Obr. M:)
Zapnutí: Stiskněte přepínač pracovní svítilny s LED 12 dolů do polohy I.
Vypnutí: Stiskněte přepínač pracovní svítilny s LED 12 dolů do polohy O.
Otočte a sklopte kryt motoru
(Obr. N, O)
UPOZORNĚNÍ
Otáčením a nakláněním krytu motoru 5 můžete maximalizovat přístupnost pracovního povrchu. Brusný disk 2 tak může sledovat obrysy pracovního povrchu.
Kryt motoru 5 můžete otočit doleva a doprava až o 30°.
Kryt motoru 5 můžete naklonit dopředu až o 30°.
Kryt motoru 5 můžete naklonit dozadu až o 90°.
● Pracovní pokyny
■ Vyberte brusný list 33 a přimontujte jej.
Zapněte výrobek a přizpůsobte otáčky. Počkejte, až výrobek dosáhne nastavené otáčky.
Držte brusný disk 2 pevně paralelně k pracovní ploše. Dotkněte se pracovního povrchu kartáčovým okrajem 7.
Aplikujte tlak tak, aby se brusný list33 dotýkal pracovního povrchu.
■ Brusným listem 33 pohybujte nepřetržitě po pracovním povrchu. Nepřidržujte brusný list na jednom místě příliš dlouho. To by vedlo k nekonzistentním výsledkům.
Před vypnutím: Zdvihněte výrobek z pracovní plochy.
Před odložením výrobku stranou: Počkejte, až se brusný disk 2 přestane otáčet.
Broušení stěn
(Obr. P)
Držte výrobek vždy pevně 2 rukama.
Broušení stropů
(Obr. Q)
Výrobek můžete otočit o 180°, aby byl povrch snadněji a pohodlněji dosažitelný.
Po použití
Výrobek vypněte a odpojte ho od sítě. Nechte výrobek ochladit.
Zkontrolujte, očistěte a uložte výrobek (viz „Čištění a péče“).
- Čištění a péče
⚠️ VAROVÁNÍ!
Před prováděním kontrolních, údržbových a čisticích prací výrobek vypněte a vytáhněte síťovou zástrčku ze síťové zásuvky!
Čištění
Dávejte pozor na to, aby dovnitř výrobku nepronikly žádné kapaliny.
Udržujte výrobek stále čistý, suchý a zbavený oleje nebo mazacích tuků. Po každém použití a před uskladněním odstraňte prach.
Pravidelné řádné čištění pomáhá zajistit bezpečné používání a prodlužuje životnost výrobku.
Výrobek čistěte suchou utěrkou. Pro těžce přístupná místa použijte měkký kartáč.
UPOZORNĚNÍ
Nepoužívejte žádné chemické, alkalické, abrazivní nebo jiné agresivní čisticí nebo dezinfekční prostředky k čištění výrobku. Tyto čisticí a dezinfekční prostředky by mohly poškodit povrchy výrobku.
Údržba
Zkontrolujte výrobek a díly příslušenství (např. brusné listy), před a po každém použití na opotřebení a poškození. Případně je nahradťe za nové, jak je popsáno v tomto návodu k obsluze. Dodržujte při tom technické požadavky (viz „Technické údaje“).
Vyměňte brusný disk
(Obr. R)
⚠️ VAROVÁNÍ!
Nepoužívejte žádné příslušenství nedoporučené společností Parkside. Použití nekompatibilního brusného disku může vést ke zranění nebo poškození majetku.
Pevně držte brusný disk 2.
Použijte klíč s vnitřním šestihranem 31 k uvolnění šroubu 37 proti směru otáčení hodinových ručiček.
Opatrně odejměte starý brusný disk 2.
- Výrovnejte středový otvor 39 nového brusného disku na vřetenu 40.
■ Nasad'te podložku38 na závit šroubu 37.
Použijte klíč s vnitřním šestihranem 31 k utažení šroubu 37 ve směru otáčení hodinových ručiček.
Výměna uhlíkových kartáčů
(Obr. S)
⚠️ VAROVÁNÍ!
Vždy vyměňte oba uhlíkové kartáče současně.
Nepoužívejte žádné příslušenství nedoporučené společností Parkside. Použití nekompatibilních uhlíkových kartáčů může vést k úrazu elektrickým proudem, zranění osob nebo poškození majetku.
Použijte plochý šroubovák 32 k uvolnění víčka držáku uhlíkového kartáče 6 proti směru otáčení hodinových ručiček.
Vyjměte víčko držáku uhlíkového kartáče 6.
Pružina uhlíkového kartáče vystoupí.
■ Odeberte uhlíkový kartáč.
Zasuňte náhradní uhlíkový kartáč34 do držáku uhlíkového kartáče.
Jemně stlačte pružinu uhlíkového kartáče 34
pomocí víčka držáku uhlíkového kartáče 6,
dokud není pružina zcela zatlačena.
Použijte plochý šroubovák 32 k utažení víčka držáku uhlíkového kartáče 6 ve směru otáčení hodinových ručiček.
Opakujte postup pro druhý uhlíkový kartáč 34 na profilehlé straně.
Oprava
Uvnitř výrobku nejsou žádné díly, které mohou být opravovány uživatelem. Obraťte se na autorizované servisní středisko nebo obdobně kvalifikovanou osobu, aby byl výrobek zkontrolován a opraven.
Když je přípojné vedení poškozeno, musí být nahrazen výrobcem nebo jeho zákaznickou službou nebo podobně kvalifikovanou osobou, aby se zabránilo ohrožením.
Skladování
Výrobek vypněte a odpojte ho od sítě. Nechte výrobek ochladit.
Výrobek čistěte, jak je popsáno výše.
Výrobek a jeho příslušenství skladujte na temném, suchém, nezamrzajícím a dobře větraném místě.
Uchovávejte výrobek stále na místě nedostupném pro děti. Optimální dlouhodobá skladovací teplota (déle než 3 měsíců) je mezi +10 a +30 °C s relativní vlhkostí až 60 %.
Transport
Výrobek vypněte a odpojte ho od sítě. Nechte výrobek ochladit.
- Chraňte výrobek před údery a silnými vibracemi, které nastávají zejména během přepravy ve vozidlech.
Zajistěte výrobek proti sklouznutí a převrhnutí.
Problém Možná příčina Náprava
| Výrobek nefunguje. Napájení přerušeno. Zkontrolujte zásuvku tak, že k ní | ||
| připojíte jiné elektrické zařízení. | ||
| Vadné přípojné vedení nebo síťová zástrčka 15. | Výrobek nechejte opravit jen autorizovaným odborníkem. | |
| Kartáčový okraj 34 je opotřebený. | Vyměňte uhlíkové kartáče 34 (viz „Údržba“). | |
| Další elektrická porucha. Výrobek nechejte opravit jen autorizovaným odborníkem. | ||
| Výrobek není provozován na plný výkon. | Prodlužovací kabel je příliš dlouhý a/nebo průřez je příliš malý. | Použijte prodlužovací kabel s přípustnou délkou nebo dostatečným průřezem. |
| Příliš nízké napájecí napětí (např. generátor). | Připojte výrobek do vhodného napájení. | |
Slabý výkon. Brusný papír je opotrebený. Vyměňte brusný papír.
| Brusný disk 2 je opotřebený. | Brusný disk nechejte vyměnit jen kvalifikovaným odborníkem. | |
| Nadměrná tvorba prachu. | Opotřebený kartáčový okraj 7. | Kartáčový okraj nechejte opravit jen kvalifikovaným odborníkem. |
| Externí odsavač prachu není připojen nebo je vypnut. | Připojte nebo zapněte externí odsavač prachu. |
Zlikvidování
Obal se skládá z ekologických materiálů, které můžete zlikvidovat prostřednictvím místních sběren recyklovatelných materiálů.
Při třídění odpadu se řídte podle označení obalových materiálů zkratkami (a) a čísly (b), s následujícím významem: 1-7: umělé hmoty / 20-22: papír a lepenka / 80-98: složené látky.
Výrobek a obalové materiály jsou recyklovatelné, zlikvidujte je odděleně pro lepší odstranění odpadu. Logo Triman platí jen pro Francii.
O možnostech likvidace vysloužilých zařízení se informujte u správy vaší obce nebo města.
V zájmu ochrany životního prostředí vysloužilý výrobek nevyhazujte do domovního odpadu, ale předejte k odborné likvidaci. O sběrnách a jejich otevíracích hodinách se můžete informovat u příslušné správy města nebo obce.
Záruka
Výrobek byl vyroben s nejvyšší pečlivostí podle přísných kvalitativních směrnic a před odesláním prošel výstupní kontrolou. V případě závad máte možnost uplatnění zákonných práv vůči prodejci. Vaše práva ze zákona nejsou omezena naší níže uvedenou zárukou.
Na tento artikl platí 3 záruka od data zakoupení. Záruční lhůta začíná od data zakoupení. Uschovejte si dobře originál pokladní stvrzenky. Tuto stvrzenku budete potřebovat jako doklad o zakoupení.
Pokud se do 3 let od data zakoupení tohoto výrobku vyskytne vada materiálu nebo výrobní vada, výrobek Vám – dle našeho rozhodnutí – bezplatně opravíme nebo vyměníme. Tato záruka zaniká, jestliže se výrobek poškodí, neodborně použil nebo neobdržel pravidelnou údržbu.
Záruka platí na vady materiálu a výrobní vady. Tato záruka se nevztahuje na díly výrobku podléhající opotřebení (např. na baterie), dále na poškození křehkých, choulostivých dílů, např. vypínačů, akumulátorů nebo dílů zhotovených ze skla.
Postup v případě uplatňování záruky
Pro zajištění rychlého zpracování Vašeho případu se říd’te následujícími pokyny:
Pro všechny požadavky si připravte pokladní stvrzenku a číslo artiklu (IAN 380856_2110) jako doklad o zakoupení.
Číslo artiklu najdete na typovém štítku, gravuře, titulní stránce návodu (vlevo dole) nebo na nálepce na zadní nebo spodní straně.
V případě poruch funkce nebo jiných závad nejdříve kontaktujte, telefonicky nebo e-mailem, v následujícím textu uvedené servisní oddělení.
Výrobek registrovaný jako vadný potom můžete s přiloženým dokladem o zakoupení (pokladní stvrzenkou) a údaji k závadě a kdy k ní došlo, bezplatně zaslat na adresu servisu, která Vám byla sdělena.
Servis
Servis Česká republika
Tel.: 800600632
E-Mail: owim@lidl.cz
ES prohlášení o shodě
ES PROHLÁŠENÍ O SHODĚ
Mezinárodní číslo obchodní položky (380856_2110
Identifikace produktu: PARKSIDE Nástěnná a stropní bruska
Číslo modelu: HG07574
Výše popsany předmět prohlášení je ve shodě s příslušnými harmonizačními právními předpisy Unie:
| Directive 2006/42/EC |
| Directive 2014/30/EU |
| Directive 2011/65/EU |
Odkazy na prěslušné harmonizované normy, které byly použity, nebo na jiné technické specifikace, na jejichž základě se shoda prohlašuje:
| Č. / Části |
| Directive 2006/42/EC |
| EN 60745-1:2009/A11:201C |
| EN 60745-2-3:2011/A13:2015 |
| Directive 2014/30/EU |
| EN 55014-1:2017/A11:202C |
| EN 55014-2:2015 |
| EN 61000-3-2:2014 |
| EN IEC 61000-3-2:2019 |
| EN 61000-3-3:2013 |
| EN 61000-3-3:2013/A1:201S |
Předmět výše uvedeného prohlášení je v souladu se směrnící Evropského parlamentu a Rady 2011/65/EU ze dne 8. června 2011 o omezení použivání některých nebezpečných látek v elektrických a elektronických zaříkeních:
| Č. / Části |
| Directive 2011/65/EU |
| EN IEC 63000:2018 |
Držitel technické dokumentace: OWIM GmbH & Co.KG
Podepsáno za a jménem:
Toto prohlálení o shodě se vydává na výhradní odpovědnost výrobce.
Překlad původního prohlášení o shodě
Neckarsulm
Místo
16.02.2022
Datum
Benjamin Steeb
Managing Director
- Budan
ppa.Jeys/Buchheim
Použité výstražné upozornenia a symboly ...... Strana 151
Úvod. Strana 152
Rozsah dodávky. Strana 153
Technické údaje.... Strana
Bezpečnostné upozornenia ...... Strana 155
Zvyškové riziká. Strana 161
Po použití Strana 166
Čistenie a starostlivost' Strana 166
Čistenie Strana 167
Údržba. Strana 167
Oprava Strana 168
Skladovanie .... Strana 168
Preprava. Strana 168
Likvidácia.... Strana 170
Záruka Strana 171
Menovité vstupné napätie : 220-240 V \~,
50-60 Hz
Príkon : 710 W
Hodnoty emisií hluku
výkonu L_WA : 101 dB(A)
Neistota K_WA : 3 dB
Elektrická bezpečnost'
2) Vyhýbajte sa telesnému kontaktu s uzemnenými povrchmi, napr. rúr, kúrení, sporákov a chladničiek. Ked' je vaše telo uzemnené, hrozí zvýšené riziko zásahu elektrickým prúdom.
Pred nastavovaním produkt vždy vytiahnite zástrčku.
- Vyklopenie tyče
(Obr. C)
- Výmena adaptéra hadice
(Obr. H, I)
UPOZORNENIA
Adaptér hadice ^29 s vonkajším priemerom 47 mm je predinštalovaný na nasávacej hadici ^28 . Tento adaptér je možné zapojit' priamo do priemyselného vysávača bez toho, aby ste použili jeho odsávaciu hadicu.
Spojte odsávaciu hadicu vášho vysávača s produktom: Zapojte adaptér hadice 30 s vonkajším priemerom 39 mm na nasávaciu hadicu 28.
Vybrať: Použite plochý skrutkovac 32, aby ste zatlačili na jednu z dvoch spôn s uzáverom na uzatváracom krúžku s dvojsponou 36. Ak je spona s uzáverom kompletne zatlačená, vytiahnite uzatvárací krúžok s dvojsponou z adaptéra hadice 29. Tesniaci krúžok 35 musí byť kompletne odpojený.
Montáz: Zasuňte tesniaci krúžok 35 do adaptéra hadice 30.
Vycentrujte otvory adaptéra hadice na sponách s uzáverom na uzatváracom krúžku s dvojsponou 36.
Zatlačte jednu zo spôn s uzáverom rukou smerom dole. Zapojte uzatvárací krúžok s dvojsponou do adaptéra hadice. Otočte adaptér hadice o 180° a tieto kroky zopakujte na protil'ahlej strane. Obidve spony s uzáverom musia zapadnút do otvorov adaptéra hadice.
Pred každým použitím: Skontrolujte hranu kefy 7 na poškodenie. Ak je hrana kefy poškodená alebo opotrebená, musí ju vymení odborník.
Obsluha
Zapojenie do napájania
UPOZORNENIA
Zvýšenie rýchlosti: Stlačte tlačidlo + 17.
Zníženie rýchlosti: Stlačte tlačidlo – 16.
UPOZORNENIE
Po vypnutí produktu sa brúsny tanier 2 nad'alej krátko točí. Počkajte, kým sa brúsny tanier prestane točit', až potom odložte produkt na stranu.
■ Pridržte produkt vždy pevne 2 rukami.
Brúsenie stropov
(Obr. Q)
Zatlačte pružinu uhlíkovej kefy34 opatrne s krytkou držiaka uhlíkových kief 6, až je pružina kompletne zatlačená dovnútra.
