NÁVOD K OBSLUZE PHET 15 C2 PARKSIDE
Překlad původního návodu k používání
ES
Legenda použitých piktogramů....Strana 66
Úvod....Strana 66
Použití ke stanovenému účelu ...... Strana 66
Popis dílů ...... Strana 67
Obsah dodávky....Strana 67
Technická data....Strana 67
Všeobecné bezpečnostní pokyny pro elektrické nástroje...Strana 68
Bezpečnostní pokyny pro zarážecí přístroje ...... Strana 70
Doplňující pokyny ...... Strana 70
Originální příslušenství/doplňující vybavení ...... Strana 70
Uvedení do provozu....Strana 70
Doplňování spon do zásobníku....Strana 71
Doplňování hřebíků do zásobníku.... Strana 71
Funkce Strana 71
Nastřelování spon a hřebíků ...... Strana 71
Odstranění zaseklých spon nebo hřebíků...... Strana 71
Volba správné délky hřebíků a sponek ...... Strana 71
Čistění a ošetřování....Strana 72
Údržba Strana 72
Opravy....Strana 72
Skladování.... Strana 73
Zlikvidování.... Strana 73
Záruka a servis ...... Strana 73
Záruka....Strana 73
Postup v případě uplatňování záruky....Strana 74
Servis ...... Strana 74
EU prohlášení o shodě ...... Strana 75

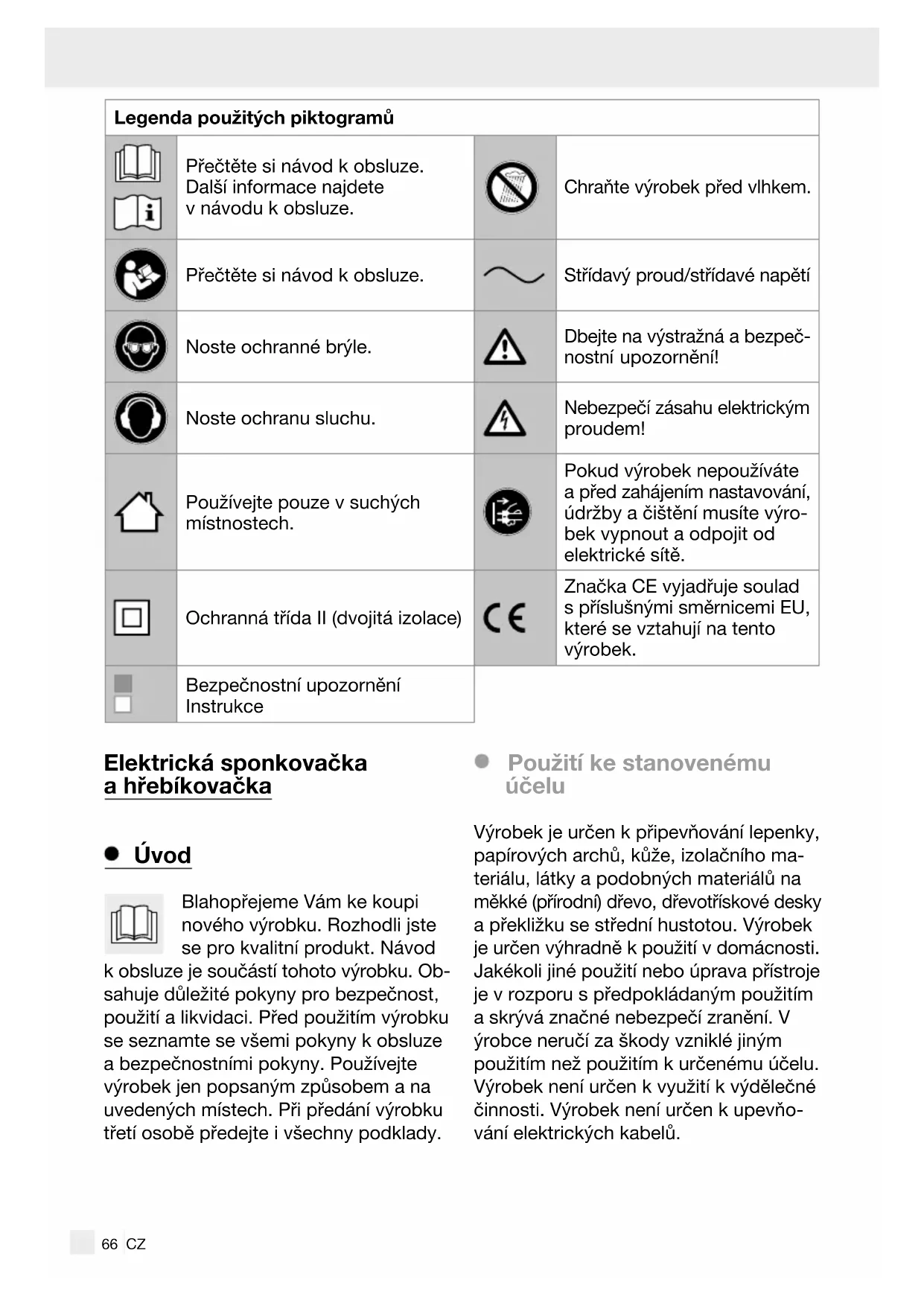

| Legenda použitých piktogramů | |||
 | Přečtěte si návod k obsluze. Další informace najdete v návodu k obsluze. |  | Chraňte výrobek před vlhkem. |
 | |||
 | Přečtěte si návod k obsluze. | Střídavý proud/střídavé napětí | |
 | Noste ochranné brýle. | Dbejte na výstražná a bezpečnostní upozornění! | |
 | Noste ochranu sluchu. |  | Nebezpečí zásahu elektrickým proudem! |
 | Používejte pouze v suchých místnostech. |  | Pokud výrobek nepoužíváte a před zahájením nastavování, údržby a čištění musíte výrobek vypnout a odpojit od elektrické sítě. |
 | Ochranná třída II (dvojitá izolace) | CE | Značka CE vyjadřuje soulad s příslušnými směrnicemi EU, které se vztahují na tento výrobek. |
| [A6X4] | Bezpečnostní upozornění Instrukce | ||
Elektrická sponkovačka a hřebíkovačka
• Úvod
Blahopřejeme Vám ke koupi nového výrobku. Rozhodli jste se pro kvalitní produkt. Návod
k obsluze je součástí tohoto výrobku. Obsahuje důležité pokyny pro bezpečnost, použití a likvidaci. Před použitím výrobku se seznamte se všemi pokyny k obsluze a bezpečnostními pokyny. Používejte výrobek jen popsaným způsobem a na uvedených místech. Při předání výrobku třetí osobě předejte i všechny podklady.
- Použití ke stanovenému účelu
Výrobek je určen k připevňování lepenky, papírových archů, kůže, izolačního materiálu, látky a podobných materiálů na měkké (přírodní) dřevo, dřevotřískové desky a překližku se střední hustotou. Výrobek je určen výhradně k použití v domácnosti. Jakékoli jiné použití nebo úprava přístroje je v rozporu s předpokládaným použitím a skrývá značné nebezpečí zranění. Výrobce neručí za škody vzniklé jiným použitím než použitím k určenému účelu. Výrobek není určen k využití k výdělečné činnosti. Výrobek není určen k upevňování elektrických kabelů.
- Popis dílů
1 Aretace vypínače
2 Spoušť
3 Zásobník
3a Odblokovací tlačítko
4 Šachta zásobníku
5 Ukazatelstavu zásobníku (spon)
6 Bezpečnostní kontakt
7 Ukazatelstavu zásobníku (spon a hřebíků)
Hodnota emise hluku:
Naměřená hodnota hluku zjištěna podle EN 60745. Typická jednorázová hladina hluku A, normováno na 1 s:
Hladina akustického tlaku (LpA): 85,3 dB Hladina akustického výkonu (LWA): 96,3 dB Nepřesnost měření (LpA, LWA): 3 dB
Obsah dodávky
1 elektrická sponkovačka a hřebíkovačka 400 spon, 10mm 100 hřebíků, 14mm 1 návod k obsluze
- Technická data
Elektrická sponkovačka
a hřebíkovačka: PHET 15 C2
Model číslo: HG12187
Vstupní jmenovité napětí: 230–240V\~, 50Hz
Jmenovitý proud: 4A
Rychlost: max. 20min -1
Kapacita zásobníku: 100 spon nebo 50 hřebíků
Třída ochrany: II/ ☐ (dvojitá izolace)
Spony z tenkého drátku:
šířka spony: 11,4mm
délka spony: 6–14mm
Hřebíky:
délka hřebíku: 14–15 mm
Používejte ochranu sluchu!
Celkové hodnoty vibrací zjištěné podle EN 60745:
Emisní hodnota vibrací a_h = 3,159 m/s^2 Nepřesnost K = 1,5 m/s²
Upozornění: Hladina vibrací uvedená v tomto návodu k obsluze byla měřena postupem v souladu se standardizovanou zkouškou popsanou v normě a může se použít pro srovnávání přístrojů. Hodnotu emise vibrací je možné použít k počátečnímu posouzení jejich vyloučení.
VÝSTRAHA!
Hladina vibrací se mění podle použití elektrického nástroje a může v mnohých případech přesahovat hodnotu udanou v těchto návodech. Zátěž vibracemi by mohla být podceněna, používá-li se elektrického nástroje pravidelně tímto způsobem. Snažte se minimalizovat zatížení vibracemi. Příkladná opatření k minimalizaci zatížení vibracemi jsou použití rukavic při práci s nástrojem a zkrácení pracovní doby. Přitom je nutné vzít v úvahu všechny části provozního cyklu (např. i doby, kdy je elektrické zařízení vypnuto a doby, kdy je sice zapnuto, ale běží naprázdno).
Upozornění: K presnému odhadu zatížení vibracemi během určité pracovní doby je nutné vzít v úvahu také dobu, během které je přístroj vypnutý nebo běží, aniž by byl
používán. Následkem toho může být za- tížení vibracemi během pracovní doby výrazně nižší.
- Všeobecné bezpečnostní pokyny pro elektrické nástroje
VÝSTRAHA!
Přečtěte si všechny bezpečnostní pokyny a návody!
Zanedbání při dodržování bez-
pečnostních pokynů a návodů mohou způsobit úraz elektrickým proudem, požár a/nebo těžká poranění.
Uschovejte všechny bezpečnostní pokyny a návody pro budoucnost!
Pojem „elektrický nástroj“ uvedený v bezpečnostních pokynech se vztahuje na elektrické nástroje napájené ze sítě (se sítovým kabelem) a na elektrické nástroje napájené akumulátorem (bez sítového kabelu).
Bezpečnost na pracovišti
a) Svou pracovní oblast udržujte tak, aby byla čistá a dobře osvětlená. Nepořádek a neosvětlené pracovní oblasti mohou vést k úrazům.
b) Nepracujte se zařízením v okolí ohroženém výbuchem, v němž se nacházejí kapaliny, plyny nebo prachy. Elektrické nástroje vyrábějí jiskry, které mohou zapálit prach nebo páry.
c) Elektrické nástroje během používání chraňte před dětmi a jinými osobami. Při rozptýlení byste mohli ztratit kontrolu nad zařízením.
Elektrická bezpečnost
a) Sítová zástrčka elektrického nástroje (resp sítového adaptéru) musí být vhodná pro zásuvku. Zástrčka se nesmí žádným způsobem změnit.
Nepoužívejte zástrčky s adaptérem společně a se zařizeními s ochranným uzemněním. Nezměněné zástrčky a lícující zásuvky snižují riziko úrazu elektrickým proudem.
b) Vyhněte se tělesnému kontaktu s uzemněnými povrchy, jako jsou potrubí, topení, sporáky a chladničky. Existuje zvýšené riziko úrazu elektrickým proudem, je-li vaše tělo uzemněno.
c) Zařízení chraňte před deštěm nebo vlhkem. Vniknutí vody do elektrického zařízení zvyšuje riziko úrazu elektrickým proudem.
d) Kabel nepoužívejte k nestano venému účelu jako je nošení zařízení, pověšení nebo vytáhnutí zástrčky ze zásuvky. Chraňte kabel před horkem, olejem, ostrými hranami nebo se pohybujícími díly zařízení. Poškozené nebo zapletené kabely zvyšují riziko úrazu elektrickým proudem.
e) Při práci s elektrickým nástrojem venku použijte jen prodlužovací kabely, které jsou povoleny pro vnější oblast. Použití prodlužovacího kabelu povoleného pro vnější oblast snižuje riziko úrazu elektrickým proudem.
f) Nelze-li se vyhnout provozu elektrického nástroje ve vlhkém okolí, použijte ochranný spínač proti chybnému proudu. Použití ochranného spínače proti chybnému proudu snižujte riziko úrazu elektrickým proudem.
Bezpečnost osob
a) Budte neustále pozorní, dbejte na to, co činíte a dejte se s rozumem do práce s elektrickým nástrojem. Nikdy nepoužívejte zařízení, jste-li unaveni nebo pod vlivem drog, alkoholu a léků. Už okamžik nepozornosti při použití zařízení může vést k závažným poraněním.
b) Noste osobní ochranné vybavení a vždy ochranné brýle. Nošení osobního ochranného vybavení, jako je maska proti prachu, protiskluzná bezpečnostní obuv, ochranná přilba nebo ochrana proti sluchu, v závislosti na druhu a použití elektrického nástroje, zmenšuje riziko poranění.
c) Zabraňte nechtěnému uvedení do provozu. Zabraňte nechtěnému uvedení do provozu. Přesvědčte se před připojením elektrického přístroje na přívod elektrického proudu, zvednutím nebo nošením, že je vypnutý. Přenášení elektrického nástroje s prstem na spouštěči nebo připojení zapnutého elektrického přístroje k síti elektrického napájení může mít za následek nehody a úrazy.
d) Před zapnutím zařízení odstraňte nastavovací nářadí nebo šroubo-váky. Nástroj nebo šroubovák, který se nachází v rotujícím dílu zařízení může způsobit poranění.
e) Vyhněte se neobvyklému držení hlavy. Pečujte vždy o bezpečnou stabilní polohu a udržujte neustále rovnováhu. Tím můžete zařízení zejména v neočekávaných situacích lépe kontrolovat.
f) Noste vhodný oděv. Nenoste volný oděv nebo šperky. Chraňte vlasy, oděv a rukavice před pohyblivými díly. Volný oděv, šperk nebo vlasy mohou být zachyceny samopohyblivými díly.
g) Jsou-li namontována zařízení k vysávání a zachycování prachu, ujistěte se, že jsou tato připojena a správně použita. Správné použití těchto zařízení snižuje ohrožení pra-chem.
Pečlivé zacházení s elektrickými nástroji a jejich použití
a) Zařízení nepřetěžujte. Pro práci použijte k tomu určených elektrických nástrojů. S vhodným elektrickým nástrojem pracujete lépe a bezpečněji v udaném výkonnostním rozsahu.
b) Nepoužívejte elektrický nástroj, jehož vypínač je defektní. Elektrický nástroj, který nelze zapínat a vypínat, je nebezpečný a musí se opravit.
c) Vytáhněte zástrčku ze zásuvky a/nebo odstraňte akumulátor, před-tím než provedete nastavení zaři-zení, vyměníte díly příslušenství nebo zařízení odložíte. To opatření zabrání neuvědomělému spuštění elektrospotřebiče.
d) Nepoužité elektrické nástroje skladujte tak, aby byly z dosahu dětí. Nenechávejte elektrický nástroj používat osoby, které s ním nejsou seznámeny, nebo které tyto pokyny nečetly. Elektrické nástroje jsou nebezpečné, používají- li je nezkušené osoby.
e) Ošetřujte zařízení s pečlivostí. Zkontrolujte, fungují-li pohyblivé díly zařízení a neuvázly-li, jsou-li díly zlomené nebo poškozené, także je funkce zařízení ohrožena. Před použitím elektrického nástroje nechte opravit poškozené díly. Příčina mno-hých úrazů tkví ve špatně udržovaných elektrických nástrojích.
f) Udržujte řezací nástroje ostré a čisté. Pečlivě ošetřované řezací nástroje s ostrými řeznými hranami neuvíznou tak často a lze je snadněji vést.
g) Použijte elektrické nástroje, příslušenství, náhradní nástroje atd. podle těchto návodů a tak, jak je pro tento speciální typ nástroje předepsáno. Přitom přihlédněte k pracovním podmínkám a prováděné činnosti.
Použití elektrických nástrojů pro jiná než určená použití může vést k nebezpečným situacím.
Servis
a) Zařízení nechejte opravit jen místem servisu nebo odbornou elektrickou dílnou a jen s originálními náhradními díly. Tím se zajistí, že bezpečnost zařízení zůstane zachována.
- Bezpečnostní pokyny pro zarážecí přístroje
- Neustále mějte na paměti, že elektrický přístroj obsahuje spony. Bezstarostná manipulace se zaráže-cím přístrojem může vést k nečekanému vystřelení spony a způsobit vám zranění.
- Nemiřte elektrickým nářadím na sebe ani na ostatní osoby v okolí. Nečekaným spuštěním dojde k vy-střelení spony, která může způsobit zranění.
- Nespouštějte elektrické nářadí před přiložením na zpracovávaný materiál. Bez kontaktu elektrického nářadí se zpracovávaným materiálem může dojít k odražení spony od materiálu.
- Jestliže se v elektrickém nářadí zasekla spona, odpojte přístroj od přívodu elektrického proudu nebo od akumulátoru. U zarážecího přístroje připojeného k přívodu elektrického proudu může dojít při odstraňování zaseklé spony k nechtěnému spuštění.
- Budte opatrní při odstraňování zaseklé spony. Při uvolňování zaseknuté spony může být systém natažený a spona může být náhle vymrštěna.
- Nepoužívejte tento zarážecí přístroj k připevňování elektrických vodičů. Přístroj není vhodný k instalaci elektrických vodičů, může poškodit izolaci elektrických kabelů a způsobit
tím zásah elektrickým proudem a nebezpečí požáru.
- Doplňující pokyny
VÝSTRAHA! NEBEZPEČÍ ZRANĚNÍ!
Přístroj nikdy nesměřujte proti sobě nebo proti jiným osobám nebo zvířa-tům.
Ujistěte se, že se na druhé straně zpracovávaného materiálu nebo v jeho blízkosti nezdržují žádné další osoby nebo zvířata.
POUŽÍVEJTE OCHRANU ZRAKU!
Noste ochranné brýle. To platí i pro osoby, které během použití výrobku pomáhají a vykonávají další činnosti.
Zajistěte zpracovávaný materiál!
Zpracovávaný materiál, který je upnutý v upínacím zařízení nebo svěráku, je mnohem lépe zabezpečený než materiál, který držíte v ruce.
Přívodní kabel vždy vedte k zadní straně přístroje.
- Originální příslušenství/doplňující vybavení
Používejte pouze příslušenství a do- plňující přístroje, které jsou uvedeny v návodu k obsluze a jsou kompati- bilní s přístrojem.
• Uvedení do provozu
VÝSTRAHA!
Před zahájením prací na výrobku musíte nejprve aktivovat aretaci vypínače 1, abyste zablokovali spoušť 2 a odpojit výrobek od elektrické sítě.
- Doplňování spon do zásobníku
Otočte výrobek.
□ Stiskněte odblokovací tlačítko 3a (viz obr. B).
Následně vytáhněte zásobník 3 ze šachty zásobníku 4 (viz obr. B).
Naplňte šachtu zásobníku 4 sponami nebo hřebíky (viz obr. C).
☐ Po doplnění zasuňte zásobník 3 zpět tak, aby byla šachta zásobníku 4 správně uzavřená. Odblokovací tlačítko 3a musí být zajištěno v šachtě zásobníku 4, poznáte podle cvaknutí (viz obr. C).
Upozornění: Zkontrolujte okénkem v ukazateli stavu zásobníku 5 nebo 7, zda je šachta zásobníku 4 prázdná. Pomocí obou ukazatelů stavu zásobníku můžete zkontrolovat, zda jsou v šachtě zásobníku ještě spony.
Doplňování hřebíků do zásobníku
Otočte výrobek.
□ Stiskněte odblokovací tlačítko 3a (viz obr. B).
Následně vytáhněte zásobník 3 ze šachty zásobníku 4 (viz obr. B).
Orientujte se podle symbolu na zásobníku 3 a doplňujte do šachty zásobníku 4 hřebíky (viz obr. D).
☐ Po doplnění zasuňte zásobník 3 zpět tak, aby byla šachta zásobníku 4 správně uzavřená. Odblokovací tlačítko 3a musí být zajištěno v šachtě zásobníku 4, poznáte podle cvaknutí (viz obr. D).
Upozornění: Zkontrolujte okénkem v ukazateli stavu zásobníku 7, zda je šachta zásobníku 4 prázdná.
- Funkce
Nastřelování spon a hřebíků
Přepněte aretaci vypínače 1 zcela zprava doleva do polohy „odjištěno“
□ Zatlačte bezpečnostním kontaktem 6 proti obrobku (viz obr. E).
☐ K nastřelení spony/hřebíku stiskněte spoušť 2, zatímco výrobek tlačíte proti obrobku.
Upozornění: Výrobek pevně držte a před nastřelením jej tlačte proti pracovní ploše tak, aby bylo zajištěno úplné na- střelení spony/hřebíku.
- Odstranění zaseklých spon nebo hřebíků
VÝSTRAHA!
Před zahájením prací na výrobku musíte nejprve aktivovat aretaci vypínače 1, abyste zablokovali spoušť 2 a odpojit výrobek od elektrické sítě.
Otevřete šachtu zásobníku 4 a vy-táhněte zásobník 3.
Odstraňte ze šachty zásobníku 4
zaseklé spony nebo hřebíky.
- Volba správné délky hřebíků a sponek
Při výběru správné délky hřebíků a sponek je třeba zohlednit dva faktory:
- tlouštka upevňovaného materiálu
- stav a tvrdost základního materiálu.
Typické příklady
| Základní materiál | Připevňovaný materiál/tlouštka | Sponky Hřebíky |
| Překližka ≤ 1 mm | 6–8mm 8–10mm | |
| Dřevovláknitá deska | 1–3mm 8–10mm | 12–14mm |
| Měkké dřevo (např. borovice) | ≤ 3mm 8–10mm | 10–12mm |
| 3–5mm 10–14mm | 12–15mm |
Jak je na obrázku znázorněno, má horní strana spony nebo hřebíku lícovat s povrchem připevňovaného materiálu.
Pokud horní strana spony nebo hřebíku nelícuje s povrchem připevňovaného materiálu, pak byly použity příliš dlouhé spony nebo hřebíky. V tomto případě použijte o stupeň kratší spony nebo hřebíky, abyste dosáhli optimálního připevnění.
- Čistění a ošetřování
VÝSTRAHA!
Před zahájením prací na výrobku musíte nejprve aktivovat aretaci vypínače 1, abyste zablokovali spoušť 2 a odpojit výrobek od elektrické sítě.
K čištění výrobku nepoužívejte chemické nebo alkalické čisticí prostředky, čisticí písky nebo jiné agresivní čisticí nebo dezinfekční prostředky, mohlo by dojít k poškození povrchu.
■ Zabraňte vniknutí kapalin do výrobku.
Výrobek musí být vždy čistý, suchý a bez oleje nebo mazacích tuků.
Po každém použití a před uskladněním odstraňte všechny nečistoty.
Pravidelné a správné čištění přispívá k bezpečnému použití a prodlužuje životnost výrobku.
Pokud je nutné vyměnit přívodní kabel, musí tuto opravu provést výrobce nebo oficiální zastoupení tak, aby nedošlo ke vzniku bezpečnostního rizika.
□ Na těžko přístupná místa použijte měkký kartáček.
□ Výrobek čistěte suchým hadrem.
• Údržba
VÝSTRAHA!
Před zahájením prací na výrobku musíte nejprve aktivovat aretaci vypínače 1, abyste zablokovali spoušť 2 a odpojit výrobek od elektrické sítě.
Výrobek nevyžaduje údržbu.
Výrobek před každým použitím a po něm pečlivě přezkoušejte, zda nejeví známky opotřebování anebo poškození.
•Opravy
Tento výrobek neobsahuje žádné součásti, které by mohl uživatel sám opravovat.
K opravám nebo revizi přístroje kontak- tujte autorizovaného prodejce nebo osobu s podobnou kvalifikací.
- Skladování
■ Vyčistěte výrobek podle popisu výše.
Před uskladněním odstraňte všechny spony a hřebíky ze šachty zásobníku 4 a aktivujte aretaci vypínače 1 tak, abyste zajistili spoušť 2.
■ Skladujte výrobek, hřebíky a spony na suchém a dobře větraném místě, chráněném před mrazem.
Výrobek vždy skladujte mimo dosah dětí.
• Zlikvidování
Obal se skladá z ekologických materiálů, které můžete zlikvidovat prostřednictvím místních sběren recyklovatelných materiálů.
Při třídění odpadu se řídte podle označení obalových materiálů zkratkami (a) a čísly (b), s následujícím významem: 1–7: umělé hmoty/20–22: papír a lepenka/80–98: složené látky.
O možnostech likvidace vysloužilých zařízení se informujte u správy vaší obce nebo města.
V zájmu ochrany životního prostředí vysloužilý výrobek nevy-hazujte do domovního odpadu, ale předejte k odborné likvidaci. O sběrnách a jejich otevíracích hodinách se můžete informovat u příslušné správy města nebo obce.
Výrobek vč. příslušenství a obalové materiály jsou recyklovatelné a podléhají rozšířené odpovědnosti výrobce. Likvidujte je odděleně podle ilustrovaných Info-tri (informace o třídění), abyste mohli lépe nakládat s odpady.
• Záruka a servis
Záruka
Výrobek byl vyroben podle přísných směrnic kvality a před dodáním pečlivě otestován. V případě materiálních nebo výrobních vad máte zákonná práva vůči prodejci výrobku. Vaše zákonná práva nejsou níže uvedenou zárukou nijak omezená.
Záruka na tento výrobek je 3 roky od data zakoupení. Záruční doba začíná dnem zakoupení. Originál dokladu o zakoupení si uschovejte na bezpečném místě, protože tento doklad je vyžadován jako doklad o koupi.
Jakékoli poškození nebo závady, které se vyskytly již v okamžiku nákupu, musí být nahlášeny ihned po vybalení výrobku.
Pokud se u výrobku během 3 let od data zakoupení projeví vada materiálu nebo výrobní vada, pak vám ho podle naší volby bezplatně opravíme nebo vyměníme. Záruční doba se po uznané reklamaci neprodlužuje. To platí také pro vyměněné a opravené díly.
Tato záruka je neplatná, pokud byl výrobek poškozený nebo nesprávně používaný anebo udržovaný.
Záruka se kryje na materiálové a výrobní vady. Tato záruka se nevztahuje na díly výrobku, které jsou vystaveny běžnému opotřebení, a proto je lze považovat za spotřební díly (např. baterie, akumulátory, hadice, inkoustové patrony) nebo na poškození křehkých součástí, jako jsou např. spínače nebo díly, které jsou vyrobeny ze skla.
Postup v případě uplatňování záruky
K zajištění rychlého zpracování vaší záležitosti se řídte následujícími pokyny:
o Pro všechny požadavky si připravte pokladní stvrzenku a číslo artiklu (IAN 465696_2404) jako doklad o zakoupení.
o Číslo artiklu naleznete na typovém štítku výrobku, na rytině na výrobku, na titulním stránce vašeho návodu (vlevo dole) nebo na nálepce na zadní nebo spodní straně výrobku.
o Pokud se vyskytnou funkční vady nebo jiné závady, kontaktujte nejprve telefonicky nebo e-mailem níže uvedené servisní oddělení.
o Výrobek, který byl evidován jako vadný, pak můžete bezplatně zaslat na adresu, kterou vám servisní oddělení poskytlo, přiložit k němu doklad o zakoupení (pokladní stvrzenku) a uvést o jakou vadu se jedná a kdy se vyskytla.
0
se dostanete přímo na stránky parkside-diy.com. Vyberte svou zemi a pomocí vyhledávací masky hledejte návody k použití. Zadáním čísla artiklu (IAN) 465696_2404 získáte přístup k návodu k použití vašeho artiklu.
Servis
VÝSTRAHA!
- Opravy nechte provádět jen servis nebo elektrikáře a jen originálními náhradními díly. Tím je zajištěno, že zůstane bezpečnost výrobku zachována.
cz Servis Česká republika
Tel.: 800600632
E-Mail: owim@lidl.cz
• EU prohlášení o shodě
EU PROHLÁŠENÍ O SHODĚ (č. 465696_2404)
| IAN: | 465696_2404 |
| Identifikace produktu: | "PARKSIDE" Elektrická sponkovačka a hřebíkovačka |
| Číslo modelu: | HG12187 |
Výše popsaný předmět prohlášení je ve shodě s příslušnými harmonizačními právními předpisy Unie:
| Směrnice 2006/42/ES |
| Směrnice 2014/30/EU |
| Směrnice 2011/65/EU se všemi souvisejícími změnami |
Odkazy na příslušné harmonizované normy nebo na jiné technické specifikace, ve vztahu k nimž se shoda prohlašuje:
| Č. / Části |
| Směrnice2006/42/ES |
| EN 60745-1:2009/A11:2010 |
| EN 60745-2-16:2010 |
| Směrnice 2014/30/EU |
| EN IEC 55014-1:2021 |
| EN IEC 55014-2:2021 |
| EN IEC 61000-3-2:2019/A1:2021 |
| EN 61000-3-3:2013/A2:2021 |
Předmět výše uvedeného prohlášení je v souladu se směrnici Evropského parlamentu a Rady 2011/65/EU ze dne 8. června 2011 o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních:
| Č. / Části |
| Směrnice 2011/65/EU |
| EN IEC 63000:2018 |
Držitel technické dokumentace: OWIM GmbH & Co.KG
Podepsáno za a jménem:
Toto prohlášení o shodě se vydává na výhradní odpovědnost výrobce.
Překlad původního prohlášení o shodě
| Neckarsulm | 15.08.2024 | ||
| Misto | Datum | ppa. Stefan HaenselProkurista | ppa. Jens BuchheimProkurista |
Obsah dodávky....Strana 78
Technické údaje ...... Strana 78
Všeobecné bezpečnostné pokyny pre elektrické nástroje ...... Strana 79
Elektrický sponkovač
• Úvod
Blahoželáme Vám ku kúpe Vášho nového výrobku. Rozhodli ste sa pre velmi kvalitný výrobok.
5 Ukazovatel'na-
plnenia (svorky)
6 Bezpečnostný kontakt
7 Ukazovatel' naplnenia (svorky a klince)
Obsah dodávky
1 elektrická sponkovačka
400 sponiek, 10mm
100 klincov, 14mm
1 návod na obsluhu
•Technickéúdaje
Elektrická sponkovačka: PHET 15 C2
Číslo modelu: HG12187
Menovité vstupné napätie: 230–240V\~, 50Hz
Menovitý prúd: 4A
Rýchlost: max.
20min ^-1
Kapacita zásobníka: 100 svoriek
100 svoriek alebo
50 klincov
Triedaochrany: II/☐ (dvojitá izolácia)
Emisná hodnota hluku:
Nameraná hodnota pre hluk podl'a EN 60745. A-hodnotená hladina hluku jednotlivého výsledku, normovaná na 1 s, typicky obnáša:
Hladina akustického tlaku (LpA): 85,3 dB Hladina akustického výkonu (LWA): 96,3 dB Odchýlka (LpA, LWA): 3 dB
Noste ochranu sluchu!
- Všeobecné bezpečnostné pokyny pre elektrické nástroje
VAROVANIE!
Elektrická bezpečnost
Poznámka: Cez okienko ukazovatel'a naplnenia 7 skontrolujte, či je šachta zásobníka 4 prázdna.
- Funkcie
●Sponkovaniea pribíjanie klincov
■ Výrobok si nevyžaduje údržbu.
Pred a po každom použití výrobok starostlivo skontrolujte, či nie je opotrebovaný alebo poškodený.
•Oprava
na stránku parkside-diy.com. Vyberte si svoju krajinu a pomocou masky vyhl'adávania vyhl'adávajte návody na obsluhu. Zadaním čísla výrobku (IAN) 465696_2404 prejdete na návod na obsluhu svojho výrobku.
