PHET 15 B1 - Sešívačka PARKSIDE - Bezplatný návod k obsluze

NÁVOD K OBSLUZE PHET 15 B1 PARKSIDE

Překlad originálního provozního návodu

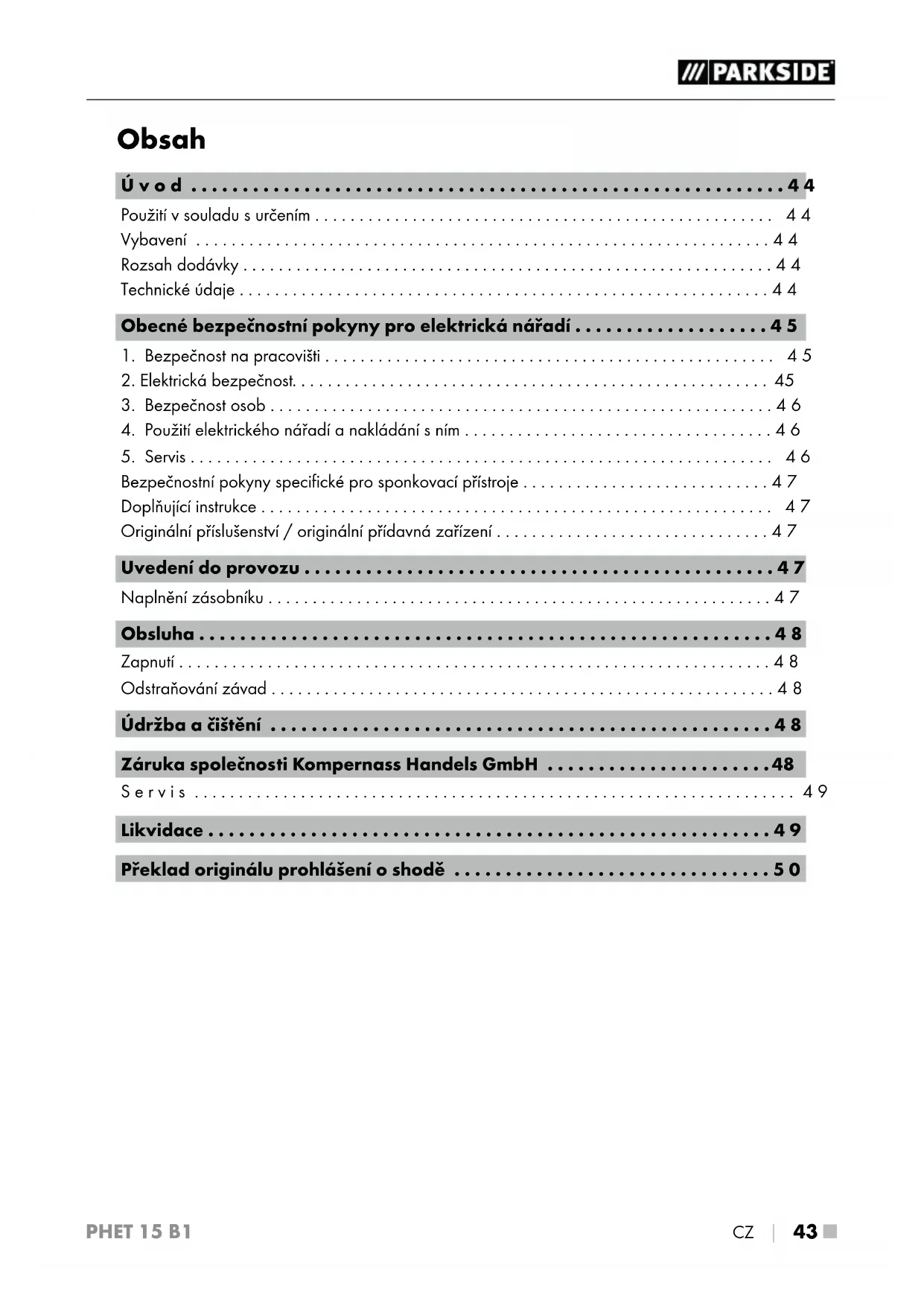

4. Použití elektrického nářadí a nakládání s ním ...................................46

5. Servis .................................................................. 46

• Bezpečnostní pokyny specifické pro sponkovací přístroje p. 47
• Doplňující instrukce p. 47
• Originální příslušenství / originální přídavná zařízení p. 47
• Uvedení do provozu p. 47
• Naplnění zásobníku p. 47
• Obsluha p. 48
• Zapnutí p. 48
• Odstraňování závad p. 48
• Údržba a čištění p. 48
• Záruka společnosti Kompernass Handels GmbH p. 48
• Servis p. 49
• Likvidace p. 49
• Překlad originálu prohlášení o shodě PHET 15 B1 ■ 44 │ CZ p. 50

ELEKTRICKÁ SPONKOVAČKA

PHET 15 B1 Úvod Blahopřejeme Vám kzakoupení Vašeho nového přístroje. Rozhodli jste se pro vysoce kvalitní výro- bek. Návod kobsluze je součástí tohoto výrobku. Obsahuje důležité informace obezpečnosti, použití a likvidaci. Před použitím výrobku se seznamte se všemi provozními a bezpečnostními pokyny. Výrobek používejte pouze předepsaným způso- bem a pro uvedené oblasti použití. Při předávání výrobku třetím osobám předejte spolu sním ityto podklady. Použití vsouladu surčením Elektrický sponkovač je vhodný pro soukromé použití k sešívání lepenky, izolačního materiálu, kůže, tkaniny (textilních nebo přírodních vláken) a srovna- telných materiálů na měkké dřevo nebo na materiál podobný dřevu. Použití je povoleno jen v suchých prostorách. Jakékoliv jiné použití nebo úprava stroje jsou pokládány za použití vrozporu surčením a mohou způsobovat vážná nebezpečí úrazu. Za ško- dy, které vzniknou při použití vrozporu surčením, nenese výrobce odpovědnost. Přístroj není určen pro komerční použití. Vybavení blokovací tlačítko spoušť zásobník odjištění zásobníková šachta indikace stavu naplnění (sponky z jemného drátu) indikace stavu naplnění (hřebíky) Rozsah dodávky 1 elektrická sponkovačka PHET 15 B1 400 sponek 10 mm 100 hřebíků 14 mm 1 návod k obsluze Technické údaje Jmenovité napětí 230 - 240 V ∼ 50 Hz Příkon: 45 W Třída ochrany: II / (Dvojitá izolace) Sponky z jemného drátu: Šířka sponky: 11,4mm zvenčí Délka sponky: 6 - 14 mm Hřebíky: Délka hřebíků: 14 - 15 mm Informace ohluku a vibracích: Měřená hodnota hluku zjištěna podle EN 60745. Typická hladina hluku elektrického nářadí shodno- cenímA je: Hladina akustického tlaku: 73,8 dB(A) Hladina akustického výkonu: 84,8 dB(A) NejistotaK: 3 dB Používat ochranu sluchu! Celkové vibrační hodnoty zijštěny v souladu s EN 60745: Hodnota emise vibrací a

Typ 53 6–14 mm Typ 47 14–15 mmPHET 15 B1 CZ │ 45 ■ VÝSTRAHA! ► Hladina vibrací uvedená vtomto návodu byla měřena vsouladu se standardizovanou metodou měření dle EN60745 a lze ji pou- žít ke srovnání přístrojů. Uvedenou hodnotu emise vibrací lze rovněž použít kpředběž- nému posouzení expozice. Hladina vibrací se mění vzávislosti na použití elektrického ná- řadí a může být vněkterých případech vyšší než hodnota uvedená vtomto návodu. Pokud se elektrické nářadí užívá takovým způsobem pravidelně, mohlo by být zatížení vibracemi podceněno. UPOZORNĚNÍ ► Pro přesné posouzení zatížení vibracemi během určité pracovní doby by se měly zohlednit i doby, ve kterých je přístroj vypnutý nebo sice běží, ale není skutečně používán. Tím se může zatížení vibracemi za celou pracovní dobu zřetelně snížit. Obecné bezpečnostní pokyny pro elektrická nářadí VÝSTRAHA! ► Přečtěte si veškerá bezpečnostní upozornění a pokyny. Nedbalost při dodržování bez- pečnostních upozornění a pokynů může vést kúrazu elektrickým proudem, k požáru a/ nebo těžkým zraněním. Veškerá bezpečnostní upozornění a pokyny uschovejte pro budoucí použití. Pojem „elektrické nářadí“ užívaný vbezpečnost- ních pokynech se vztahuje na elektrické nářadí napájené ze sítě (síťovým kabelem) a elektrické nářadí napájené akumulátorem (bez síťového kabelu).

1. Bezpečnost na pracovišti

a) Svůj pracovní prostor udržujte včistotě a dobře osvětlený. Nepořádek a neosvětlený pracovní prostor mohou vést kúrazům. b) S elektrickým nářadím nepracujte vprostředí ohroženém výbuchem, ve kterém se nachází hořlavé kapaliny, plyny nebo prachy. Elektrické nářadí vytváří jiskry, od nichž se může vznítit prach nebo výpary. c) Nedovolte dětem ani jiným osobám, aby se přibližovaly kelektrickému nářadí vdobě, kdy jej používáte. Vpřípadě odvedení pozornosti můžete ztratit kontrolu nad přístrojem.

2. Elektrická bezpečnost

a) Síťová zástrčka elektrického nářadí musí od- povídat zásuvce. Zástrčka se nesmí žádným způsobem pozměňovat. Nepoužívejte adaptérové zástrčky vkombi- naci suzemněným elektrickým nářadím. Ne- pozměněné zástrčky a jim odpovídající zásuvky snižují riziko úrazu elektrickým proudem. b) Zabraňte kontaktu těla suzemněnými předměty jako jsou trubky, topení, sporáky a chladničky. Je-li Vaše tělo uzemněné, hrozí zvýšené riziko úrazu elektrickým proudem. c) Elektrické nářadí chraňte před deštěm a vlh- kostí. Vniknutím vody do elektrického přístroje se zvyšuje riziko úrazu elektrickým proudem. d) Nepoužívejte kabel vrozporu sjeho určením pro přenášení či zavěšování elektrického ná- řadí nebo kvytahování zástrčky ze zásuvky. Udržujte kabel vdostatečné vzdálenosti od zdrojů vysoké teploty, oleje, ostrých hran nebo pohyblivých částí přístroje. Poškozené nebo zapletené kabely zvyšují riziko úrazu elektrickým proudem. e) Pokud pracujete selektrickým nářadím venku, používejte pouze takové prodlužovací kabely, jež jsou schváleny i pro venkovní použití. Používáním prodlužovacího kabelu vhodného pro venkovní použití se snižuje riziko úrazu elektrickým proudem.PHET 15 B1 ■ 46 │ CZ f) Pokud nelze zabránit provozu elektrického nářadí ve vlhkém prostředí, používejte prou- dový chránič. Použitím ochranného spínače chybného proudu se snižuje riziko úrazu elek- trickým proudem.

a) Buďte stále pozorní, sledujte, co děláte a k práci selektrickým nářadím přistupujte s rozumem. Elektrické nářadí nepoužívejte, jste-li unavení nebo pod vlivem drog, alko- holu či léků. Jediný okamžik nepozornosti při používání elektrického nářadí může způsobit vážná zranění. b) Noste osobní ochranné prostředky a vždy i ochranné brýle. Nošením osobních ochran- ných prostředků jako je ochranná maska proti prachu, protiskluzová bezpečnostní obuv, ochranná přilba nebo ochrana sluchu, a to vzávislosti na druhu a použití elektrického nářadí, se snižuje riziko zranění. c) Zabraňte neúmyslnému uvedení přístroje do provozu. Než elektrické nářadí zapojíte do elektrické sítě, ho zvednete nebo přenesete, ujistěte se, zda je vypnuto. Pokud máte při přenášení elektrického nářadí prst na vypínači, nebo pokud do sítě zapojíte již zapnutý přístroj, může dojít kúrazu. d) Předtím, než elektrické nářadí zapnete, od- straňte nastavovací nástroje nebo šroubováky. Pokud se nástroj nebo šroubovák nacházejí votá- čející se části přístroje, může to vést kezraněním. e) Vyhýbejte se nepřirozenému držení těla. Zajis- těte si bezpečnou stabilitu a neustále udržujte rovnováhu. Tak dokážete elektrické nářadí vneočekávaných situacích lépe kontrolovat. f) Noste vhodný oděv. Nenoste volné oblečení ani šperky. Vlasy, oděv a rukavice udržujte vbezpečné vzdálenosti od pohyblivých částí. Volný a nepřiléhavý oděv, šperky nebo dlouhé vlasy mohou být pohyblivými částmi zachyceny. g) Pokud lze namontovat zařízení pro odsávání a zachytávání prachu, ujistěte se, zda jsou připojena a správně použita. Použitím odsává- ní prachu se může snížit ohrožení prachem.

4. Použití elektrického nářadí

a nakládání s ním a) Přístroj nepřetěžujte. Pro svou práci používejte elektrické nářadí vhodné k danému účelu. Svhodným elektrickým nářadím se vám bude vuvedeném výkonovém rozsahu pracovat lépe a bezpečněji. b) Nepoužívejte elektrické nářadí, jehož vypínač je vadný. Elektrické nářadí, které se již nedá zapnout nebo vypnout, představuje nebezpečí a musí se opravit. c) Před nastavením přístroje, výměnou příslu- šenství nebo odložením přístroje, vytáhněte zástrčku ze zásuvky. Toto bezpečnostní opatře- ní zabraňuje neúmyslnému spuštění elektrického nářadí. d) Nepoužívané elektrické nářadí udržujte mimo dosah dětí. Nedovolte používat přístroj oso- bám, které sním nejsou obeznámeny nebo které nečetly tento návod. Elektrické nářadí je nebezpečné, manipulují-li sním nezkušené osoby. e) Údržbu elektrického nářadí vykonávejte pečli- vě. Zkontrolujte, zda jsou vpořádku pohyblivé části přístroje a zda jim není bráněno vpohy- bu, zda nejsou některé součásti rozbité nebo natolik poškozené, že je funkčnost elektrického nářadí omezena. Poškozené části přístroje nechte před jeho použitím opravit. Řada úrazů má svou příčinu ve špatné údržbě elektrického nářadí. f) Řezné nástroje udržujte vostrém a čistém sta- vu. Pečlivě udržované řezné nástroje sostrými řeznými hranami se méně zasekávají a snáze se vedou. g) Elektrické nářadí, příslušenství, výměnné nástroje atd. používejte dle těchto pokynů. Zohledňujte přitom pracovní podmínky a vykonávanou činnost. Použití elektrického nářadí kjiným než určeným účelům může vést ke vzniku nebezpečných situací.

a) Nechte své elektrické nářadí opravovat pouze kvalifikovanými odborníky a používejte jen originální náhradní díly. Tím zajistíte, že zůstane zachována bezpečnost elektrického nářadí.PHET 15 B1 CZ │ 47 ■ Bezpečnostní pokyny specifické pro sponkovací přístroje ■ Vždy počítejte s tím, že v elektrickém nářadí se nachází sponky.Bezstarostná manipulace se sponkovacím přístrojem může vést k neočekáva- nému vystřelení sponek a zranit Vás. ■ Elektrickým nářadím nemiřte na sebe ani na jiné osoby nacházející se v blízkosti. Nečekaným spouštěním se vyrazí sponka, což může vést ke zranění. ■ Elektrické nářadí neuvádějte do provozu, dokud není pevně nasazeno na obrobek. Pokud elektrické nářadí nemá kontakt s obrob- kem, tak se sponka může odrazit od místa upevnění. ■ Odpojte elektrické nářadí od sítě nebo akumulátoru, jestli-že se sponka zasekla v elektrickém nářadí. Je-li zapojen spon- kovací přístroj, může se tento při odstranění zaseknuté sponky náhodně stisknout. ■ Buďte opatrní při odstranění zaseknuté sponky. Systém může být upnutý a sponky se mohou silně vyrazit, zatímco se snažíte odstranit sevření. ■ Nepoužívejte tento sponkovací přístroj k upevnění elektrického vedení. Není vhodný pro instalaci elektrického vedení, izolace elek- trických kabelů se může poškodit a způsobit úraz elektrickým proudem a nebezpečí požáru. Doplňující instrukce VÝSTRAHA! NEBEZPEČÍ ZRANĚNÍ! ■ Přístrojem nikdy nemiřte na sebe nebo jiné osoby nebo zvířata. Dbejte na to, aby se na druhé straně obrobku nebo v jeho blízkosti nenacházely žádné osoby nebo zvířata. ■ CHRAŇTE SVÉ OČI! Noste ochranné brýle. To platí i pro osobu, která při provozu provádí podpůrné a přidržovací práce. ■ Obrobek zajistěte. Obrobek, upevněný vupí- nacím přípravku nebo svěráku, drží spolehlivěji, než když jej přidržujete Vaší rukou. ■ Kabel veďte od přístroje vždy zadem. Originální příslušenství / originální přídavná zařízení ■ Používejte pouze příslušenství a přídavná zařízení, uvedená vnávodu kobsluze, resp. taková, jejichž upínání je s přístrojem kompatibilní. Uvedení do provozu Naplnění zásobníku VÝSTRAHA! NEBEZPEČÍ ZRANĚNÍ! ■ Před jakoukoli prací na přístroji ho vypněte a vytáhněte síťovou zástrčku ze zásuvky. ♦ Přístroj otočte. ♦ Stiskněte odjištění (viz obr. A). ♦ Vytáhněte zásobník směrem dozadu (viz obr. A). ♦ Vložte do zásobníkové šachty sponky nebo hřebíky (viz obr. B). UPOZORNĚNÍ ► Hřebíky lze do zásobníkové šachty vklá- dat pouze zleva, jak je vyobrazeno. ♦ Po naplnění zasuňte odjištění až na doraz do zásobníku , dokud nezaskočí. UPOZORNĚNÍ ► Pomocí indikací stavu naplnění , můžete rozpoznat, zda se v zásobníku nachází sponky resp. hřebíky.PHET 15 B1 ■ 48 │ CZ Obsluha Zapnutí ♦ Stiskněte přístroj na tom místě materiálu, které chcete sešít / přisponkovat hřebíky. ♦ Uvolněte blokovací tlačítko

Odstraňování závad VÝSTRAHA! NEBEZPEČÍ ZRANĚNÍ! ■ Před jakoukoli prací na přístroji ho vypněte a vytáhněte síťovou zástrčku ze zásuvky. Příčina: Sponka nebo hřebík blokuje přístroj. Řešení: ♦ Povolte odjištění . Tím uvolníte předpětí. ♦ Odstraňte sponku nebo hřebík. Údržba a čištění VÝSTRAHA! NEBEZPEČÍ ZRANĚNÍ! Před jakoukoli prací na přístroji ho vypněte a vytáhněte síťovou zástrčku ze zásuvky. ■ Přístroj musí být vždy čistý, suchý a zbavený oleje a maziv. ■ Kčištění povrchu používejte suchý hadřík. VÝSTRAHA! ■ Pokud je nutná výměna připojovacího kabelu, musí ji provést výrobce nebo jeho zástupce, aby se zabránilo ohrožení bezpečnosti. UPOZORNĚNÍ ► Neuvedené náhradní díly (jako např. spínače) můžete objednat přes náš Callcenter. Záruka společnosti Kompernass Handels GmbH Vážená zákaznice, vážený zákazníku, na tento přístroj získáváte záruku v trvání 3let od data zakoupení. V případě závad tohoto výrobku máte zákonná práva vůči prodejci výrobku. Tato zákonná práva nejsou omezena naší níže uvede- nou zárukou. Záruční podmínky Záruční doba začíná plynout dnem nákupu. Dobře uschovejte pokladní doklad. Tento doklad je potřebný jako důkaz okoupi. Pokud se do tří let od data zakoupení tohoto výrob- ku vyskytne vada materiálu nebo výrobní závada, pak Vám podle našeho uvážení výrobek zdarma opravíme, vyměníme nebo uhradíme kupní cenu. Předpokladem této záruky je, že bude během tříle- té lhůty předložen vadný přístroj a doklad okoupi (pokladní doklad) a stručně se popíše, včem závada spočívá a kdy se vyskytla. Vztahuje-li se na závadu naše záruka, obdržíte zpět buď opravený nebo nový produkt. Opravou nebo výměnou výrobku nezačne plynout nová záruční doba. Záruční doba a zákonné nároky vyplývající ze závad Záručním plněním se záruční doba neprodlužuje. To platí ipro vyměněné a opravené součásti. Poškození nebo vady vyskytující se případně již při nákupu se musí oznámit ihned po vybalení. Po uplynutí záruční doby podléhají veškeré opravy zpoplatnění. Rozsah záruky Přístroj byl vyroben pečlivě podle přísných směrnic kvality a před expedicí byl svědomitě vyzkoušen. Záruka se vztahuje na materiálové nebo výrobní vady. Tato záruka se nevztahuje na součásti výrobku, které jsou vystaveny běžnému opotřebení, a proto je lze považovat za spotřební díly, nebo na poškození křehkých součástí, jako jsou např. spínače, akumulátory nebo díly, které jsou vyrobeny ze skla.PHET 15 B1 CZ │ 49 ■ Tato záruka zaniká, pokud je výrobek poškozen, nebyl řádně používán nebo udržován. Pro zajištění správného používání výrobku se musí přesně dodržovat všechny pokyny uvedené v návodu kob- sluze. Účelům použití a úkonům, které se v návodu kobsluze nedoporučují nebo se před nimi varuje, je třeba se bezpodmínečně vyhnout. Výrobek je určen pouze pro soukromé účely a ne pro komerční použití. Při nesprávném a neodbor- ném používání, při použití násilí a při zásazích, které nebyly provedeny našimi autorizovanými servisními provozovnami, záruční nároky zanikají. Vyřízení v případě záruky Pro zajištění rychlého Vaší žádosti postupujte podle následujících pokynů: ■ Pro všechny dotazy mějte připraven pokladní lístek a číslo výrobku (např.IAN12345) jako doklad o koupi. ■ Číslo výrobku naleznete na typovém štítku na výrobku, rytině na výrobku, na titulní straně návodu k obsluze (vlevo dole) nebo na nálepce na zadní nebo spodní straně výrobku. ■ Pokud by se měly vyskytovat funkční vady nebo jiné závady, kontaktujte nejprve níže uvedené servisní oddělení telefonicky nebo e-mailem. ■ Výrobek, zaevidovaný jako vadný výrobek pak můžete při přiložení dokladu o nákupu (poklad- ní lístek) a při uvedení, v čem spočívá vada a kdy k ní došlo, poslat výrobek pro Vás bez poš- tovného na adresu, kterou Vám oznámí servis. Na webových stránkách www.lidl-service.com si můžete stáhn- out tyto a mnoho dalších příruček, videí o výrobku a instalační software. Pomocí kódu QR se dostanete přímo na stránku servisu Lidl (www.lidl-service.com) a můžete pomocí zadání čísla výrobku (IAN)123456 otevřít svůj návod k obsluze. Servis Servis Česko Tel.: 800143873 E-Mail: kompernass@lidl.cz IAN 327106_1904 Dovozce Dbejte prosím na to, že následující adresa není adresou servisu. Kontaktujte nejprve uvedený servis.

KOMPERNASS HANDELS GMBH

• BURGSTRASSE 21 44867 BOCHUM NĚMECKO www.kompernass.com Likvidace Obal se skládá zekologických materiálů, které lze zlikvidovat vkomunálních sběrných recyklačních dvorech. Nevyhazujte elektrická nářadí do domovního odpadu! Vsouladu sevropskou směrnicí č. 2012/19/EU musí být opotřebovaná elektrická nářadí shroma- žďována odděleně a odevzdána kekologické recyklaci. Informace omožnostech likvidace vysloužilého přístroje vám podá obecní nebo městský úřad.PHET 15 B1 ■ 50 │ CZ Balení zlikvidujte ekologicky. Dbejte na označení na různých obalových materiálech a v případě potřeby je roztřiďte odděleně. Obalové materiály jsou označeny zkratkami (a) a číslicemi (b) s následujícím významem: 1–7: Plasty, 20–22: Papír a lepenka, 80–98: Kompozitní materiály Informace omožnostech likvidace vysloužilého výrobku Vám podá správa Vašeho obecního nebo městského úřadu. Překlad originálu prohlášení o shodě My, KOMPERNASS HANDELS GMBH, osoba odpovědná za dokumentaci: pan Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, DEUTSCHLAND/NĚMECKO, prohlašujeme, že tento výrobek je ve shodě snásledujícími normami, normativními dokumenty a směrnicemi ES: Směrnice ostrojních zařízeních (2006 / 42 / EC) Směrnice oelektromagnetické kompatibilitě (2014 / 30 / EU) Směrnice oomezení používání nebezpečných látek (RoHS) (2011 / 65 / EU)* *Výhradní odpovědnost za vystavení tohoto prohlášení o shodě nese výrobce. Výše popsán předmět prohlášení je v souladu spředpisy směrnice č. 2011/65/EU Evrop- ského parlamentu a Rady ze dne 8. června 2011 oome- zení používání určitých nebezpečných látek velektrických a elektronických zařízeních. Použité harmonizované normy: EN 60745-1:2009 + A11 EN 60745-2-16:2010 EN 55014-1:2006/A2:2011 EN 55014-2:2015 EN 61000-3-2:2014 EN 61000-3-3:2013 EN 50581:2012 Typové označení stroje: Elektrická sponkovačka PHET 15 B1 Rok výroby: 07 - 2019 Sériové číslo: IAN 327106_1904 Bochum, 17.07.2019 Semi Uguzlu - manažer kvality - Technické změny ve smyslu dalšího vývoje jsou vyhrazeny.PHET 15 B1 SK │ 51 ■ Obsah Úvod p. 52
