NÁVOD NA OBSLUHU PHET 15 B1 PARKSIDE

4. Použitie a manipulácia s elektrickým náradím ...................................54

5. Servis ..................................................................55

• Bezpečnostné upozorneniašpecifické pre sponkovačky p. 55
• Doplňujúe pokyny p. 55
• Originálne príslušenstvo/originálne prídavné zariadenia p. 55
• Uvedenie do prevádzky p. 55
• Naplnenie zásobníka p. 55
• Obsluha p. 56
• Zapnutie p. 56
• Odstraňovanie chýb p. 56
• Údržba ačistenie p. 56
• Záruka spoločnosti Kompernass Handels GmbH p. 56
• Servis p. 57
• Likvidácia p. 58

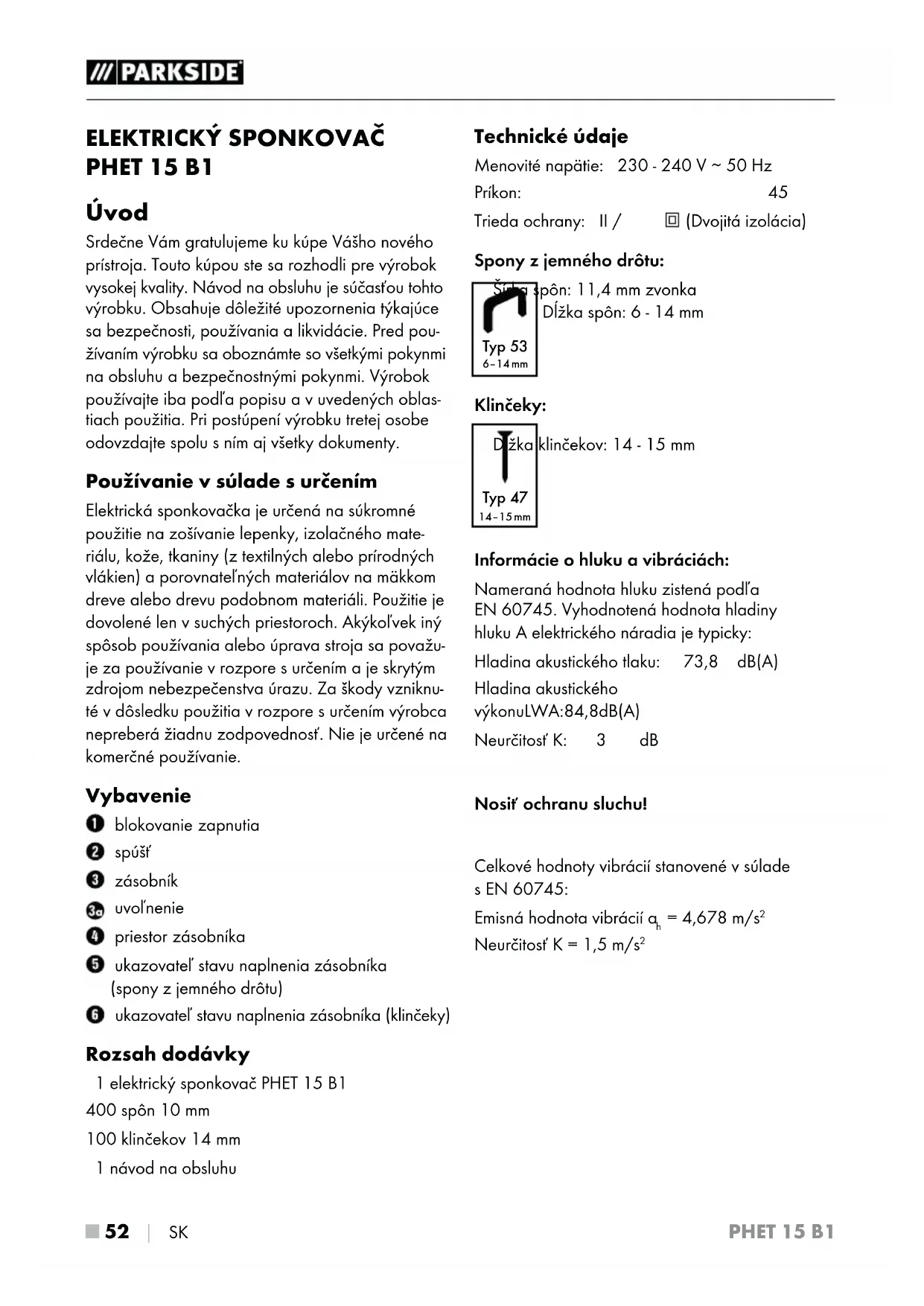

• Preklad originálneho vyhlásenia o zhode PHET 15 B1 ■ 52 │ SK ELEKTRICKÝ SPONKOVAČ PHET 15 B1 Úvod Srdečne Vám gratulujeme kukúpe Vášho nového prístroja. Touto kúpou ste sa rozhodli pre výrobok vysokej kvality. Návod na obsluhu je súčasťou tohto výrobku. Obsahuje dôležité upozornenia týkajúce sa bezpečnosti, používania alikvidácie. Pred pou- žívaním výrobku sa oboznámte sovšetkými pokynmi na obsluhu abezpečnostnými pokynmi. Výrobok používajte iba podľa popisu a vuvedených oblas- tiach použitia. Pri postúpení výrobku tretej osobe odovzdajte spolu sním aj všetky dokumenty. Používanie vsúlade surčením Elektrická sponkovačka je určená na súkromné použitie na zošívanie lepenky, izolačného mate- riálu, kože, tkaniny (z textilných alebo prírodných vlákien) a porovnateľných materiálov na mäkkom dreve alebo drevu podobnom materiáli. Použitie je dovolené len v suchých priestoroch. Akýkoľvek iný spôsob používaniaalebo úprava strojasapovažu- je zapoužívanie vrozpore surčením aje skrytým zdrojom nebezpečenstva úrazu. Za škody vzniknu- té v dôsledku použitia v rozpore s určením výrobca nepreberá žiadnu zodpovednosť. Nie je určené na komerčné používanie. Vybavenie blokovanie zapnutia spúšť zásobník uvoľnenie priestor zásobníka ukazovateľ stavu naplnenia zásobníka (spony z jemného drôtu) ukazovateľ stavu naplnenia zásobníka (klinčeky) Rozsah dodávky 1 elektrický sponkovač PHET 15 B1 400 spôn 10 mm 100 klinčekov 14 mm 1 návod na obsluhu Technické údaje Menovité napätie: 230 - 240 V ∼ 50 Hz Príkon: 45 W Trieda ochrany: II / (Dvojitá izolácia) Spony z jemného drôtu: Šírka spôn: 11,4 mm zvonka Dĺžka spôn: 6 - 14 mm Klinčeky: Dĺžka klinčekov: 14 - 15 mm Informácie o hluku avibráciách: Nameraná hodnota hluku zistená podľa EN 60745. Vyhodnotená hodnota hladiny hluku A elektrického náradia je typicky: Hladina akustického tlaku: 73,8 dB(A) Hladina akustického výkonu LWA: 84,8 dB(A) Neurčitosť K: 3 dB Nosiť ochranu sluchu! Celkové hodnoty vibrácií stanovené v súlade s EN 60745: Emisná hodnota vibrácií a p. 58

Neurčitosť K = 1,5 m/s

Typ 53 6–14 mm Typ 47 14–15 mmPHET 15 B1 SK │ 53 ■ VÝSTRAHA! ► Vibračná hladina uvedená v týchtoinštruk- ciách bola meraná vsúlade spostupom merania uvedeným vnorme EN60745 amôže sa použiť na porovnanie prístrojov. Uvedená hodnota emisií vibrácií sa môže tiež použiť na predbežné stanovenie času práce. Vibračná hladina sa mení podľa používania elektrického náradia a vniektorých prípa- doch môže byť väčšia ako hodnota uvedená vtýchto pokynoch. Zaťaženie vibráciami by sa mohlo podceniť, keď sa elektrické náradie používa pravidelne takýmto spôsobom. UPOZORNENIE ► Z dôvodu presnosti odhadu zaťaženia vibrá- ciami počas určitého pracovného rozsahu by sa mali takisto zohľadniť doby, počas ktorých je prístroj vypnutý alebo je síce vprevádzke, ale vskutočnosti sa nepoužíva. To môže výrazne zredukovať zaťaženie vibráciami vcelom pracovnom rozsahu. Všeobecné bezpečnostné pokyny pre elektrické náradia VÝSTRAHA! ► Prečítajte si všetky bezpečnostné pokyny a upozornenia. Zanedbania pri dodržiavaní bezpečnostných pokynov a upozornení môžu mať za následok zásah elektrickým prúdom, požiar a/alebo ťažké poranenia. Pre prípad budúceho použitia uschovajte všetky bezpečnostné pokyny a upozornenia. V bezpečnostných upozorneniach používaný pojem „elektrické náradie“ sa týka elektrického náradia napájaného zo siete (so sieťovým káblom) aelek- trického náradia prevádzkovaného s akumulátorom (bez sieťového kábla).

1. Bezpečnosť na pracovisku

a) Udržiavajte svoje pracovisko v čistote adobre osvetlené. Neporiadok aneosvetlené pracovné oblasti môžu viesť k úrazom. b) Nepracujte s elektrickým náradím na miestach s nebezpečenstvom výbuchu, na ktorých sa nachádzajú horľavé kvapaliny, plyny alebo prach. Z elektrického náradia vychádzajú iskry, ktoré môžu tento prach alebo výpary zapáliť. c) Počas používaniaelektrického náradia za- bráňte prístupu detí a iných osôb. Pri odvedení pozornosti môžete stratiť kontrolu nad prístrojom.

2. Elektrická bezpečnosť

a) Prípojná zástrčka elektrického náradia musí byť vhodná pre danú zásuvku. Zástrčka sa nesmie žiadnym spôsobom modifikovať. Spolu s elektrickým náradím, ktoré má ochranné uzemnenie, nepoužívajte žiad- ne sieťové adaptéry. Nezmenené zástrčky avhodné zásuvky znižujú riziko úrazu elektric- kým prúdom. b) Vyvarujte sa telesnému kontaktu suzemne- nými povrchmi, ako sú potrubia, vykurovacie telesá, sporáky achladničky. Ak je Vaše telo uzemnené, hrozí zvýšené riziko úrazu elektric- kým prúdom. c) Chráňte elektrické náradie pred dažďom alebo vlhkosťou. Vniknutie vody do elektric- kého náradia zvyšuje riziko úrazu elektrickým prúdom. d) Nepoužívajte kábel na iné účely, ako napr. na nosenie, zavesenie elektrického náradia alebo na vyťahovanie zástrčky z elektrickej zásuvky. Udržiavajte kábel mimo zdrojov tepla, oleja, ostrých hrán alebo pohybujúcich sa častí prístroja. Poškodené alebo zamotané káble zvyšujú riziko úrazu elektrickým prúdom. e) Ak pracujete s elektrickým náradím vonku, používajte len taký predlžovací kábel, ktorý je schválený na vonkajšie použitie. Použitie predlžovacieho kábla vhodného do vonkaj- šieho prostredia zníži riziko úrazu elektrickým prúdom.PHET 15 B1 ■ 54 │ SK f) Ak nie je možné zabrániť prevádzke elektric- kého náradia vo vlhkom prostredí, použite prúdový chránič. Použitie prúdového chrániča znižuje riziko úrazu elektrickým prúdom.

a) Buďte vždy pozorní a dbajte na to, čo robíte a pri práci s elektrickým náradím postupujte s rozvahou. Nepoužívajte elektrické náradie, ak ste unavení alebo ak ste pod vplyvom drog, alkoholu alebo liekov. Aj okamih nepozornosti pri používaní elektrického náradia môže spôso- biť vážne zranenia. b) Vždy noste osobné ochranné prostriedky a ochranné okuliare. Nosenie osobných ochran- ných prostriedkov, ako je maska proti prachu, protišmyková bezpečnostná obuv, ochranná prilba alebo ochrana sluchu, podľa druhu apo- užitia elektrického náradia, znižuje riziko pora- není. c) Zabráňte neúmyselnému uvedeniu do pre- vádzky. Pred zapojením elektrického náradia do napájania prúdom, pred jeho dvíhaním a prenášaním sa presvedčte, či je elektrické náradie vypnuté. Ak máte pri prenášaní elektric- kého náradia prst na spínači, alebo ak prístroj zapojíte do zdroja elektrického prúdu zapnuté, môže to viesť kúrazom. d) Skôr než zapnete elektrické náradie, odstráňte nastavovacie náradie alebo kľúč na skrutky. Náradie alebo kľúč, ktorý sa nachádza na otáčajúcej sa časti prístroja, môže spôsobiť zranenia. e) Vyhýbajte sa neprirodzenému držaniu tela. Majte pevný postoj a nepretržite udržiavajte rovnováhu. Takto môžete elektrické náradie lepšie kontrolovať v neočakávaných situáciách. f) Noste vhodný odev. Nenoste voľný odev ani šperky. Vlasy, odev arukavice udržiavajte v bezpečnej vzdialenosti od pohyblivých dielov. Voľný odev, šperky alebo dlhé vlasy môžu byť zachytené pohybujúcimi sa časťami prístroja. g) Ak je možná montáž zariadení na odsávanie a zachytávanie prachu, presvedčte sa, či sú tieto zapojené a či sú používané správne. Používanie odsávania prachu môže zredukovať ohrozenie prachom.

4. Použitie a manipulácia s elektric-

kým náradím a) Prístroj nepreťažujte. Pre Vašu prácu použ- ívajte len na to určené elektrické náradie. Sosprávnym elektrickým náradím pracujete lepšie abezpečnejšie v uvedenom rozsahu jeho výkonu. b) Nepoužívajte elektrické náradie spoškode- ným spínačom. Elektrické náradie, ktoré sa nedá zapnúť alebo vypnúť, je nebezpečné amusí sa opraviť. c) Pred akýmkoľvek nastavovaním, výmenou príslušenstva alebo pred odložením prístroja vytiahnite zástrčku zo zásuvky. Toto preventívne opatrenie zabraňuje neúmyselnému spusteniu elektrického náradia. d) Nepoužívané elektrické náradie uschovávajte mimo dosahu deti. Nedovoľte používať prí- stroj osobám, ktoré sním nie sú oboznámené alebo si neprečítali tieto pokyny. Elektrické náradie je nebezpečné, ak ho používajú neskú- sené osoby. e) Elektrické náradie starostlivo udržiavajte. Skontrolujte, či pohyblivé diely fungujú správne, a nie sú zaseknuté, či niektoré diely nie sú zlomené alebo poškodené tak, že je obmedzená funkcia elektrického náradia. Pred použitím prístroja nechajte opraviť poškodené časti. Veľa úrazov je spôsobených nedostatočnou údržbou elektrických náradí. f) Rezné nástroje udržiavajte ostré ačisté. Starostlivo udržiavané rezné nástroje sostrými reznými hranami sa menej zasekávajú aľahšie sa dajú viesť. g) Elektrické náradie, príslušenstvo, vsadené nástroje a pod. používajte v súlade s týmito inštrukciami. Zohľadnite pritom pracovné podmienky ačinnosť, ktorú budete vykoná- vať. Použitie elektrických náradí za iným, ako určeným účelom použitia, môže mať za násle- dok nebezpečné situácie.PHET 15 B1 SK │ 55 ■

a) Elektrické náradie smie opravovať len kvali- fikovaný odborný personál alen za použitia originálnych náhradných dielov. Takto sa zabezpečí, že zostane zachovaná bezpečnosť elektrického náradia. Bezpečnostné upozorneniašpecifické pre sponkovačky ■ Vždy myslite na to, že elektrické náradie obsahuje spony.Nedbalé zaobchádzanie so sponkovačkou môže zapríčiniť neočakávané vystrelenie spôn a Vás zraniť. ■ Elektrickým náradím nemierte na seba ani na iné osoby vo Vašej blízkosti. Neú- myselným spustením sa vystrelí spona, čo môže spôsobiť zranenia. ■ Elektrické náradie neuvádzajte do činnosti skôr, dokiaľ nie je pevne upevnené na obrobok. Ak elektrické náradie nie je v kontak- te s obrobkom, môže spona odskočiť z miesta upevnenia. ■ Odpojte elektrické náradie zo siete alebo z akumulátora, ak sa v ňom zasekne spo- na. Ak je sponkovačka zapojená, môže sa pri odstraňovaní pevne zaseknutej spony neúmysel- ne uviesť do činnosti. ■ Pri odstraňovaní pevne zaseknutej spony buďte opatrní. Systém môže byť napnutý a spona sa môže silno vystreliť, zatiaľ čo Vy sa snažíte odstrániť zablokovanie. ■ Nepoužívajte túto sponkovačku na upev- nenie elektrického vedenia. Nie je vhodná na inštaláciu elektrického vedenia, môže poško- diť izoláciu elektrických káblov a spôsobiť úraz elektrickým prúdom a požiar. Doplňujúe pokyny

VÝSTRAHA! NEBEZPEČENSTVO

PORANENIA! ■ Prístrojom nikdy nemierte na seba alebo na iné osoby či zvieratá. Dbajte na to, aby na druhej strane obrobku alebo v jeho blízkosti sa nenachádzali žiadne osoby alebo zvieratá. ■ CHRÁŇTE SI SVOJE OČI! Noste ochranné okuliare. To platí aj pre osobu, ktorá počas pre- vádzky vykonáva oporné a pridržiavacie práce. ■ Obrobok zaistite. Obrobok, ktorý je uchytený v upínacom zariadení alebo vo zveráku, je pridržiavaný bezpečnejšie ako Vašou rukou. ■ Kábel veďte vždy smerom dozadu od prístroja. Originálne príslušenstvo/originálne prídavné zariadenia ■ Používajte len príslušenstvo a prídavné zariadenia, ktoré sú uvedené v návode na obsluhu, príp. ktorých upnutie je kom- patibilné s prístrojom. Uvedenie do prevádzky Naplnenie zásobníka

VÝSTRAHA! NEBEZPEČENSTVO

PORANENIA! ■ Pred akýmikoľvek prácami na prístroji vypnite prístroj a vytiahnite elektrickú zástrčku. ♦ Prístroj otočte. ♦ Stlačte uvoľnenie (pozri obr. A). ♦ Vytiahnite zásobník smerom dozadu (pozri obr. A). ♦ Priestor zásobníka naplňte sponami alebo klinčekmi (pozri obr. B). UPOZORNENIE ► Klinčeky možno vložiť – ako je znázornené – vľavo do priestoru zásobníka

♦ Uvoľnenie po naplnení posuňte až na doraz do zásobníka , dokiaľ toto nezaskočí. UPOZORNENIE ► Pomocou ukazovateľov stavu naplnenia zásobníka , môžete rozpoznať, či sú v zásobníku ešte spony alebo klinčeky.PHET 15 B1 ■ 56 │ SK Obsluha Zapnutie ♦ Prístroj pritlačte na miesto materiálu, ktoré chcete spájať / priklincovať. ♦ Uvoľnite poistku zapnutia

PORANENIA! ■ Pred akýmikoľvek prácami na prístroji vypnite prístroj a vytiahnite elektrickú zástrčku. Príčina: Spona alebo klinček blokuje prístroj. Riešenie: ♦ Povoľte uvoľnenie . Tým uvoľníte predpätie. ♦ Odstráňte sponu alebo klinček. Údržba ačistenie

VÝSTRAHA! NEBEZPEČENSTVO

PORANENIA! Pred akýmikoľvek prácami na prístroji vypnite prístroj a vytiahnite elektrickú zástrčku. ■ Prístroj musí byť vždy čistý, suchý abez oleja alebo mastiaceho tuku. ■ Načistenie telesapoužívajte suchú handru. VÝSTRAHA! ■ Ak je nevyhnutná výmena prípojného kábla, výmenu musí vykonať výrobca alebo ním poverený zástupca, aby nedošlo k ohrozeniu bezpečnosti. UPOZORNENIE ► Neuvedené náhradné diely (ako napr. spína- če) si môžete objednať prostredníctvom nášho callcentra. Záruka spoločnosti Kompernass Handels GmbH Vážená zákazníčka, vážený zákazník, natento prístroj máte záruku 3roky od dátumu zakúpenia. V prípade nedostatkov tohto výrobku máte práva vyplývajúce zo zákona voči predajcovi tohto výrobku. Tieto Vaše práva vyplývajúce zo zá- kona nie sú obmedzené našou zárukou, uvedenou nižšie. Záručné podmienky Záručná doba začína plynúť dátumom zakúpenia. Prosím, uschovajte si pokladničný blok. Tento bude potrebný ako dôkaz ozakúpení. Ak v priebehu troch rokov od dátumu zakúpenia tohto výrobku dôjde k chybe materiálu alebo výrobnej chybe, výrobok vám – podľa nášho uváženia – bezplatne opravíme, vymeníme alebo uhradíme kúpnu cenu. Podmienkou tohto záručné- ho plnenia je, že počas trojročnej lehoty sa poško- dený prístroj a doklad o zakúpení (pokladničný blok) predloží so stručným opisom, v čom spočíva nedostatok prístroja a kedy sa vyskytol. Ak je chyba pokrytá našou zárukou, zašleme Vám späť opravený alebo nový výrobok. Opravou alebo výmenou výrobku nezačína plynúť žiadna nová záručná doba. Záručná doba a zákonné nároky na odstrá- nenie chýb Záručná doba sa záručným plnením nepredĺži. To platí aj pre vymenené aopravené diely. Poškode- nia a chyby zistené prípadne už pri kúpe, sa musia hlásiť okamžite po vybalení. Po uplynutí záručnej doby podliehajú prípadné opravy poplatku. Rozsah záruky Prístroj bol starostlivo vyrobený v súlade s prísnymi smernicami kvality a pred dodaním bol svedomito preskúšaný. Záručné plnenie sa vzťahuje na chyby materiálu alebo výrobné chyby. Táto záruka sa nevzťahuje na časti výrobku, ktoré sú vystavené bežnému opot- rebovaniu a preto ich možno pokladať za rýchlo opotrebiteľné diely, ani na poškodenia krehkých dielov, ako sú napríklad spínače, akumulátory alebo diely vyrobené zo skla.PHET 15 B1 SK │ 57 ■ Táto záruka zaniká v prípade poškodenia výrobku neodborným používaním alebo neodbornou údržbou. Na správne používanie výrobku sa musia presne dodržiavať všetky pokyny, uvedené v návode na obsluhu. Bezpodmienečne sa musí zabrániť použitiu alebo úkonom, ktoré sa v návode na obsluhu neodporúčajú alebo pred ktorými sa varuje. Výrobok je určený len na súkromné použitie a nie na priemyselné používanie. Zárukazaniká pri nesprávnom aneodbornom zaobchádzaní, pri po- užití násilia apri zásahoch, ktoré neboli vykonané naším autorizovaným servisom. Vybavenie v prípade záruky Na zaručenie rýchleho vybavenia Vašej žiadosti postupujte podľa nasledujúcich pokynov: ■ Na všetky otázky majte pripravený pokladničný doklad a číslo výrobku (napr.IAN12345) ako doklad o nákupe. ■ Číslo výrobku nájdete na typovom štítku na vý- robku, na gravúre na výrobku, na titulnej stránke návodu na obsluhu (dole vľavo) alebo ako ná- lepku na zadnej alebo spodnej strane výrobku. ■ Ak dôjde k funkčným poruchám alebo iným ne- dostatkom, kontaktujte najprv nižšie uvedené ser- visné oddelenie telefonicky alebo e-mailom. ■ Výrobok, zaevidovaný ako poruchový, môžete potom spolu s dokladom o nákupe (pokladničný blok) a uvedením popisu chyby a dátumu, kedy k nej došlo, bezplatne odoslať na adresu servisné- ho strediska, ktorá Vám bude oznámená. Na webovej stránke www.lidl-service.com si môžete stiahnuť tieto a mnoho ďalších príručiek, videá o výrobkoch a inštalačný softvér. Pomocou tohto QR-kódu sa dostanete priamo na stránku servisu Lidl (www.lidl-service.com) a pomo- cou zadania čísla výrobku (IAN) 123456 otvoríte váš návod na obsluhu. Servis Servis Slovensko Tel. 0850 232001 E-Mail: kompernass@lidl.sk IAN 327106_1904 Dovozca Majte na pamäti, že nižšie uvedená adresa nie je adresou servisného strediska. Najprv kontaktujte uvedené servisné stredisko.

KOMPERNASS HANDELS GMBH

BURGSTRASSE 21 44867 BOCHUM NEMECKO www.kompernass.comPHET 15 B1 ■ 58 │ SK Likvidácia Obal sa skladá zekologických materiá- lov, ktoré môžete zlikvidovať vmiestnych zberniach surovín. Elektrické náradie neodhadzujte do komunálneho odpadu! V súlade s európskou smernicou č. 2012/19/EU sa opotrebované elektrické náradia musia zberať oddelene a odovzdať za účelom ekologickej re- cyklácie. Informácie o možnostiach likvidácie vyslúženého prístroja dostanete na miestnej alebo mestskej správe. Obal zlikvidujte ekologicky. Zohľadnite označenie na rozličných obalových materiáloch a tieto prípadne zvlášť vytrieďte. Obalové materiály sú označené skratkami (a) a číslicami (b) s nasledujúcim významom: 1–7: Plasty, 20–22: Papier a lepenka, 80–98: Kompozitné materiály Informácie o možnostiach likvidácie vyslúženého výrobku získate od svojej obecnej alebo mestskej samosprávy. Preklad originálneho vyhlásenia o zhode My, spoločnosť KOMPERNASS HANDELS GMBH, zodpovedná osoba za dokumentáciu: pán Semi Uguzlu, BURGSTR. 21, 44867

BOCHUM, DEUTSCHLAND/NEMECKO

vyhlasujeme, že tento výrobok je vsúlade s nasledovnými normami, normatívnymi dokumentmi a smernicami ES: Smernicao strojových zariadeniach (2006 / 42 / EC) Elektromagnetická kompatibilita (2014 / 30 / EU) Smernica RoHS (2011 / 65 / EU)* *Výhradnú zodpovednosť za vydanie tohto vyhlásenia o zhode nesie výrobca. Vyššie opísaný predmet vy- hlásenia je v súlade spredpismi smernice Európskeho parlamentu č. 2011/65/EU a Rady z 8.júna 2011 o obmedzení používania určitých nebezpečných látok velektrických a elektronických zariadeniach. Použité harmonizované normy: EN 60745-1:2009 + A11 EN 60745-2-16:2010 EN 55014-1:2006/A2:2011 EN 55014-2:2015 EN 61000-3-2:2014 EN 61000-3-3:2013 EN 50581:2012 Typové označenie stroja: Elektrický sponkovač PHET 15 B1 Rok výroby: 07 ‒ 2019 Sériové číslo: IAN 327106_1904 Bochum, 17.04.2019 Semi Uguzlu – Manažér kvality – Technické zmeny vzmysle ďalšieho vývoja sú vyhradené.8
