NÁVOD K OBSLUZE PET 25 C2 PARKSIDE

4. Manipulace s elektrickým nářadím a jeho použití ................................52

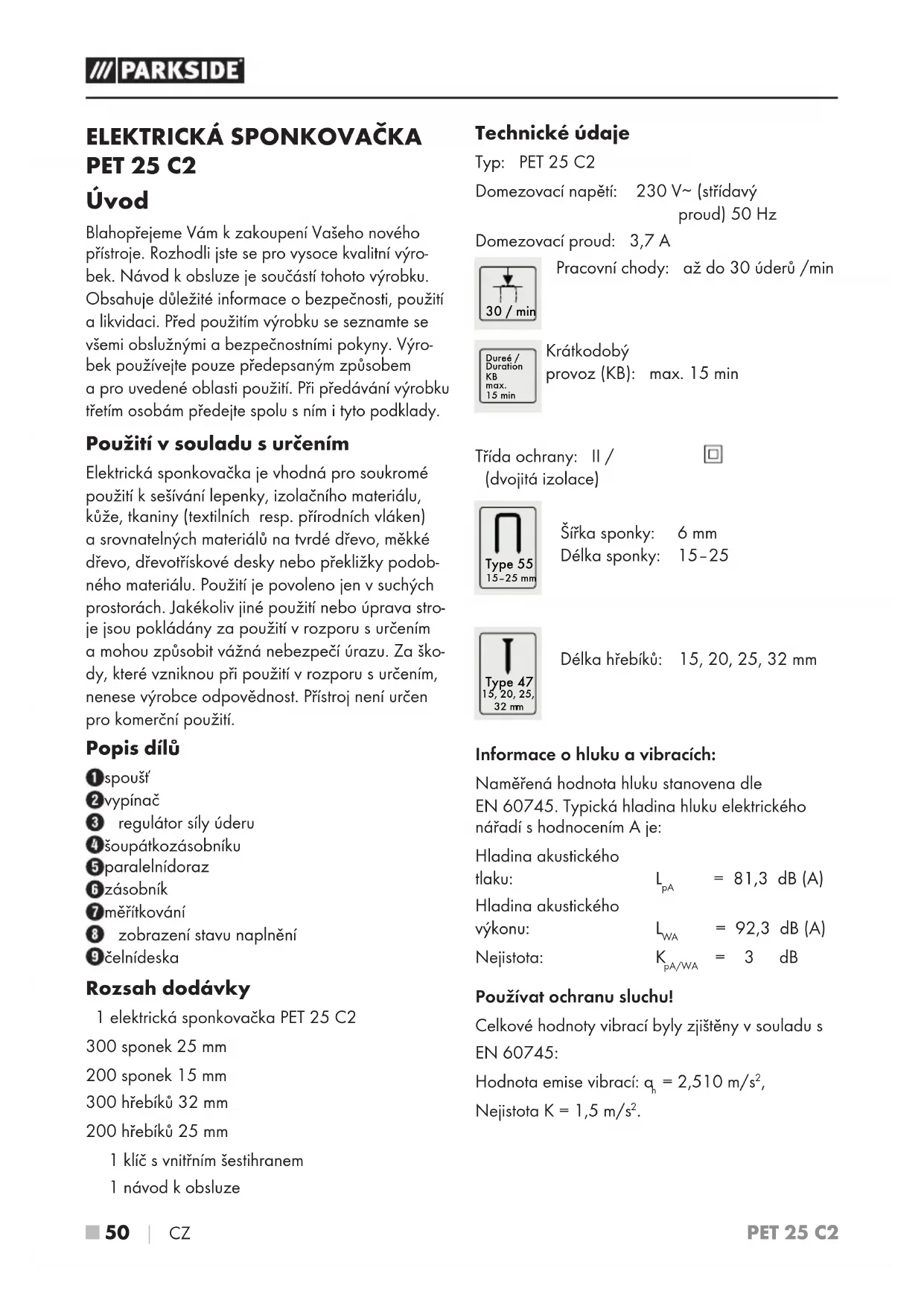

PET 25 C2 Úvod Blahopřejeme Vám kzakoupení Vašeho nového přístroje. Rozhodli jste se pro vysoce kvalitní výro- bek. Návod kobsluze je součástí tohoto výrobku. Obsahuje důležité informace obezpečnosti, použití a likvidaci. Před použitím výrobku se seznamte se všemi obslužnými a bezpečnostními pokyny. Výro- bek používejte pouze předepsaným způsobem a pro uvedené oblasti použití. Při předávání výrobku třetím osobám předejte spolu sním ityto podklady. Použití vsouladu surčením Elektrická sponkovačka je vhodná pro soukromé použití k sešívání lepenky, izolačního materiálu, kůže, tkaniny (textilních resp. přírodních vláken) a srovnatelných materiálů na tvrdé dřevo, měkké dřevo, dřevotřískové desky nebo překližky podob- ného materiálu. Použití je povoleno jen v suchých prostorách. Jakékoliv jiné použití nebo úprava stro- je jsou pokládány za použití vrozporu surčením a mohou způsobit vážná nebezpečí úrazu. Za ško- dy, které vzniknou při použití vrozporu surčením, nenese výrobce odpovědnost. Přístroj není určen pro komerční použití. Popis dílů spoušť vypínač regulátor síly úderu šoupátko zásobníku paralelní doraz zásobník měřítkování zobrazení stavu naplnění čelní deska Rozsah dodávky 1 elektrická sponkovačka PET 25 C2 300 sponek 25 mm 200 sponek 15 mm 300 hřebíků 32 mm 200 hřebíků 25 mm 1 klíč s vnitřním šestihranem 1návod kobsluze Technické údaje Typ: PET 25 C2 Domezovací napětí: 230 V∼ (střídavý proud) 50 Hz Domezovací proud: 3,7A 30 / min Pracovní chody: až do 30 úderů /min Dureé / Duration

max. 15 min Krátkodobý provoz (KB): max. 15 min Třída ochrany: II / (dvojitá izolace) Type 55 15–25 mm Šířka sponky: 6 mm Délka sponky: 15–25 Type 47 15, 20, 25, 32 mm Délka hřebíků: 15, 20, 25, 32 mm Informace ohluku a vibracích: Naměřená hodnota hluku stanovena dle EN 60745. Typická hladina hluku elektrického nářadí shodnocenímA je: Hladina akustického tlaku: L

= 92,3 dB (A) Nejistota: K pA/WA = 3 dB Používat ochranu sluchu! Celkové hodnoty vibrací byly zjištěny vsouladu s EN 60745: Hodnota emise vibrací: a

IB_310956_PET25C2_LB8.indb 50 10.12.18 13:31PET 25 C2 CZ │ 51 ■ VÝSTRAHA! ► Hladina vibrací uvedená vtomto návodu byla měřena vsouladu se standardizovanou metodou měření a lze ji použít ke srovnání přístrojů. Uvedenou hodnotu emise vibrací lze rovněž použít kpředběžnému posouzení expozice. Hladina vibrací se mění vzávislosti na použití elektrického nářadí a může být vněkterých případech vyšší než hodnota uvedená vtomto návodu. Pokud se elektrické nářadí užívá takovým způsobem pravidelně, mohlo by být zatížení vibracemi podceněno. UPOZORNĚNÍ ► Snažte se udržovat zatížení vibracemi co nejnižší. Příkladem opatření na snížení zatížení vibracemi je použití rukavic při práci snářadím a omezení doby práce snářa- dím. Je přitom nutno zohlednit všechny části provozního cyklu (například časy, kdy je elektrické nářadí vypnuté, a časy, kdy je sice zapnuté, ale běží bez zatížení). Obecné bezpečnostní pokyny pro elektrická nářadí VÝSTRAHA! ► Přečtěte si veškerá bezpečnostní upozornění a pokyny. Nedbalost při dodržování bez- pečnostních upozornění a pokynů může vést kúrazu elektrickým proudem, k požáru a/ nebo těžkým zraněním. Veškerá bezpečnostní upozornění a pokyny uschovejte pro budoucí použití. Pojem „elektrické nářadí“ užívaný vbezpečnost- ních pokynech se vztahuje na elektrická nářadí napájená ze sítě (síťovým kabelem) a elektrická nářadí provozovaná s akumulátorem (bez síťového kabelu).

1. Bezpečnost na pracovišti

a) Pracovní prostor udržujte včistotě a dobře osvětlený. Nepořádek a neosvětlený pracovní prostor mohou vést kúrazům. b) S elektrickým nářadím nepracujte vprostředí ohroženém výbuchem, ve kterém se nachází hořlavé kapaliny, plyny nebo prach. Elektrické nářadí vytváří jiskry, od nichž se může vznítit prach nebo výpary. c) Nedovolte dětem ani jiným osobám, aby se přibližovaly kelektrickému nářadí vdobě, kdy je používáte. Vpřípadě odvedení pozor- nosti můžete ztratit kontrolu nad přístrojem.

2. Elektrická bezpečnost

a) Síťová zástrčka elektrického nářadí musí od- povídat zásuvce. Zástrčka se nesmí žádným způsobem pozměňovat. Nepoužívejte adaptérové zástrčky vkombi- naci suzemněným elektrickým nářadím. Ne- pozměněné zástrčky a jim odpovídající zásuvky snižují riziko úrazu elektrickým proudem. b) Zabraňte kontaktu těla suzemněnými před- měty, jako jsou trubky, topení, sporáky a chladničky. Je-li Vaše tělo uzemněné, hrozí zvýšené riziko úrazu elektrickým proudem. c) Elektrická nářadí chraňte před deštěm a vlh- kostí. Při vniknutí vody do elektrického přístroje se zvyšuje riziko úrazu elektrickým proudem. d) Nepoužívejte kabel vrozporu sjeho určením pro přenášení či zavěšování elektrického nářadí nebo kvytahování zástrčky ze zásuv- ky. Udržujte kabel vdostatečné vzdálenosti od zdrojů vysoké teploty, oleje, ostrých hran nebo pohyblivých částí přístroje. Poškozené nebo zapletené kabely zvyšují riziko úrazu elektrickým proudem. e) Pokud pracujete selektrickým nářadím venku, používejte pouze takové prodlužovací kabe- ly, jež jsou schváleny i pro venkovní použití. Používáním prodlužovacího kabelu vhodného pro venkovní použití se snižuje riziko úrazu elektrickým proudem. IB_310956_PET25C2_LB8.indb 51 10.12.18 13:31PET 25 C2 ■ 52 │ CZ f) Pokud nelze zabránit provozu elektrického nářadí ve vlhkém prostředí, používejte prou- dový chránič. Použitím ochranného spínače chybného proudu se snižuje riziko úrazu elek- trickým proudem.

a) Buďte stále pozorní, sledujte, co děláte, a kpráci selektrickým nářadím přistupujte srozumem. Elektrické nářadí nepoužívejte, jste-li unavení nebo pod vlivem drog, alko- holu či léků. Jediný okamžik nepozornosti při používání elektrického nářadí může způsobit vážná zranění. b) Noste osobní ochranné prostředky a vždy iochranné brýle. Nošením osobních ochran- ných prostředků jako je ochranná maska proti prachu, protiskluzová bezpečnostní obuv, ochranná přilba nebo ochrana sluchu, a to vzávislosti na druhu a použití elektrického nářadí, se snižuje riziko zranění. c) Zabraňte neúmyslnému uvedení přístroje do provozu. Než elektrické nářadí zapojíte do elektrické sítě a/nebo připojíte akumulátor nebo než nářadí zvednete či přenesete, ujis- těte se, že je vypnuté. Pokud máte při přená- šení elektrického nářadí prst na vypínači nebo pokud do sítě zapojíte již zapnutý přístroj, může dojít kúrazu. d) Předtím, než elektrické nářadí zapnete, od- straňte nastavovací nástroje nebo šroubová- ky. Pokud se nástroj nebo šroubovák nacházejí votáčející se části přístroje, může to vést kezra- něním. e) Vyhýbejte se nepřirozenému držení těla. Zajistěte si bezpečnou stabilitu a neustále udržujte rovnováhu. Tak dokážete elektrické nářadí vneočekávaných situacích lépe kontro- lovat. f) Noste vhodný oděv. Nenoste volné oblečení ani šperky. Vlasy, oděv a rukavice udržujte vbezpečné vzdálenosti od pohyblivých částí. Volný a nepřiléhavý oděv, šperky nebo dlouhé vlasy mohou být pohyblivými částmi zachyceny. g) Pokud lze namontovat zařízení pro odsávání a zachytávání prachu, ujistěte se, zda jsou připojena a správně použita. Použitím odsává- ní prachu se může snížit ohrožení prachem.

4. Manipulace s elektrickým nářadím

a jeho použití a) Přístroj nepřetěžujte. Pro práci používejte elektrické nářadí vhodné k danému účelu. Svhodným elektrickým nářadím se Vám bude vuvedeném výkonovém rozsahu pracovat lépe a bezpečněji. b) Nepoužívejte elektrické nářadí, jehož vy- pínač je vadný. Elektrické nářadí, které se již nedá zapnout nebo vypnout, představuje ne- bezpečí a musí se opravit. c) Před nastavováním nářadí, výměnou dílů příslušenství nebo odložením nářadí vytáhně- te zástrčku ze zásuvky a/nebo vyjměte aku- mulátor. Toto bezpečnostní opatření zabraňuje neúmyslnému spuštění elektrického nářadí. d) Nepoužívaná elektrická nářadí udržujte mimo dosah dětí. Nedovolte používat přístroj osobám, které sním nejsou obeznámeny nebo které nečetly tento návod. Elektrické nářadí je nebezpečné, manipulují-li sním nezku- šené osoby. e) Údržbu elektrických nářadí vykonávejte pečlivě. Zkontrolujte, zda jsou vpořádku pohyblivé části přístroje a zda jim není brá- něno vpohybu, zda nejsou některé součásti rozbité nebo natolik poškozené, že je funkč- nost elektrického nářadí omezena. Poškoze- né části přístroje nechte před jeho použitím opravit. Řada úrazů má svou příčinu ve špatné údržbě elektrického nářadí. f) Řezné nástroje udržujte vostrém a čistém sta- vu. Pečlivě udržované řezné nástroje sostrými řeznými hranami se méně zasekávají a snáze se vedou. g) Elektrické nářadí, příslušenství, vsazovací nástroje atd. používejte dle těchto pokynů. Zohledňujte přitom pracovní podmínky a vykonávanou činnost. Použití elektrického nářadí kjiným než určeným účelům může vést ke vzniku nebezpečných situací. IB_310956_PET25C2_LB8.indb 52 10.12.18 13:31PET 25 C2 CZ │ 53 ■

a) Nechte své elektrické nářadí opravovat pou- ze kvalifikovanými odborníky a používejte jen originální náhradní díly. Tím zajistíte, že zůsta- ne zachována bezpečnost elektrického nářadí. Bezpečnostní pokyny specific- ké pro sponkovací přístroje ■ Vždy počítejte s tím, že v elektrickém nářadí se nacházejí sponky. Bezstarostná manipulace se sponkovacím pří- strojem může vést k neočekávanému vystřelení sponek a zranit vás. ■ Elektrickým nářadím nemiřte na sebe ani na jiné osoby nacházející se v blízkosti. Neče- kaným spouštěním se vyrazí sponka, což může vést ke zranění. ■ Elektrické nářadí neuvádějte do provozu, do- kud není pevně nasazeno na obrobek. Pokud elektrické nářadí nemá kontakt s obrobkem, tak se sponka může odrazit od místa upevnění. ■ Odpojte elektrické nářadí od sítě nebo akumulátoru, jestliže se sponka zasekla v elektrickém nářadí. Je-li zapojen sponkovací přístroj, může se tento při odstranění zaseknuté sponky náhodně stisknout. ■ Buďte opatrní při odstranění zaseknuté sponky. Systém může být upnutý a sponky se mohou silně vyrazit, zatímco se snažíte odstranit sevření. ■ Nepoužívejte tento sponkovací přístroj k upevnění elektrického vedení. Není vhodný pro instalaci elektrického vedení, izolace elek- trických kabelů se může poškodit a způsobit úraz elektrickým proudem a nebezpečí požáru. VÝSTRAHA! ■ Pokud se připojovací kabel tohoto přístroje poškodí, musí jej vyměnit výrobce, jeho zá- kaznický servis nebo obdobně kvalifikovaná osoba, aby se tak zabránilo nebezpečím. Před uvedením do provozu UPOZORNĚNÍ ► Osaďte zásobník pouze při vypnutém pří- stroji! Nastavte vypínač do polohy „0“ a vytáhněte zástrčku ze sítě! Osazení zásobníku ♦ Stiskněte k sobě šoupátko zásobníku (viz obr. A). ♦ Vytáhněte šoupátko zásobníku ze zásobníku přístroje (viz obr. B). ♦ Vložte do zásobníku sponky nebo hřebíky (viz obr. C). ♦ Po naplnění zasuňte šoupátko zásobníku

na doraz do zásobníku , dokud tento citelně a slyšitelně nezaskočí. UPOZORNĚNÍ ► Pro naplnění hřebíky použijte pravou šachtu, jak je viditelné na podrobném zobrazení na obr. C. Dbejte na to, aby hlava hřebíku byla vždy nahoře. ► Při naplnění dodržujte maximální množství na- plnění cca 85 sponek nebo cca 75 hřebíků. ► Pomocí zobrazení stavu naplnění můžete rozpoznat, zda se v zásobníku ještě nachází sponky nebo hřebíky. Nastavení síly úderu UPOZORNĚNÍ ► Zvolte nejnižší sílu úderu, kterou potřebujete k sešívání. Dbejte při tom na délku použitých spon nebo hřebíků a také na pevnost zpraco- vávaného materiálu. Regulátor síly úderu Zvýšení síly úderu: ♦ Otáčejte regulátorem síly úderu proti směru hodinových ručiček . Snížení síly úderu: ♦ Otáčejte regulátorem síly úderu ve směru hodinových ručiček. IB_310956_PET25C2_LB8.indb 53 10.12.18 13:31PET 25 C2 ■ 54 │ CZ Uvedení do provozu Zapnutí a vypnutí ♦ K zapnutí přístroje nastavte vypínač do polohy „I“. ♦ K vypnutí přístroje nastavte vypínač

polohy „0“. Sešívání / sbíjení hřebíky ♦ Přístroj zapněte nastavením vypínače do polohy „I“. ♦ Přitlačte přístroj čelní deskou na tom místě materiálu, které chcete sešít / kde chcete přibít hřebíky. ♦ Stiskněte spoušť

UPOZORNĚNÍ ► Vestavěná pojistka proti vystřelení v čelní desce zabraňuje neúmyslnému spuštění. Práce s paralelním dorazem Pokud chcete hřebíky nebo sponky zarazit se vždy stejným odstupem od okraje, postupujte takto: ♦ Vytáhněte paralelní doraz ve směru šipky. ♦ Veďte paralelní doraz podél měřítkování až po požadovaný odstup od okraje objektu, který chcete opracovat. ♦ Nasaďte paralelní doraz na okraj objektu, který chcete opracovat. ♦ Pokračujte tak, jak je popsáno v kapitole Sešívání / sbíjení hřebíky. Odstraňování závad POZOR! ► Ujistěte se, zda je přístroj odpojen od prou- du, aby se zabránilo náhodnému zapnutí a následným zraněním. Příčina: Sponka nebo hřebík blokuje přístroj. Řešení: ♦ Otevřete šoupátko zásobníku . Tím uvolníte předpětí. Povolte klíčem svnitřním šestihranem (obr.D) šrouby na čelním desce . ♦ Odstraňte sponku nebo hřebík. Údržba a čištění

VÝSTRAHA! NEBEZPEČÍ ZRANĚNÍ

► Před všemi pracemi na přístroji vytáhněte síťovou zástrčku ze zásuvky! Elektrická sponkovačka je bezúdržbová. ■ Přístroj musí být vždy čistý, suchý a zbavený oleje a maziv. ■ Přístroj vyčistěte bezprostředně po ukončení práce. ■ Dovnitř přístroje nesmí vniknout žádné tekutiny. ■ Kčištění krytu přístroje používejte hadřík. Nikdy nepoužívejte benzin, rozpouštědla ani čisticí prostředky, které narušují umělou hmotu. Likvidace Obal je zekologických materiálů. Lze ho zlikvidovat vmístních recyklačních kontej- nerech. Nevyhazujte elektrická nářadí do domovního odpadu! Vsouladu sevropskou směrnicí č. 2012/19/EU musí být opotřebovaná elektrická nářadí shroma- žďována odděleně a odevzdána kekologické recyklaci. Informace omožnostech likvidace vysloužilého přístroje Vám poskytne obecní nebo městský úřad. IB_310956_PET25C2_LB8.indb 54 10.12.18 13:31PET 25 C2 CZ │ 55 ■ Balení zlikvidujte ekologicky. Dbejte na označení na různých obalových materiálech a v případě potřeby je roztřiďte odděleně. Obalové materiály jsou označeny zkratkami (a) a číslicemi (b) s následujícím významem: 1–7: Plasty, 20–22: Papír a lepenka, 80–98: Kompozitní materiály Informace o možnostech likvidace vysloužilého výrobku Vám podá správa Vašeho obecního nebo městského úřadu. Záruka společnosti Kompernass Handels GmbH Vážená zákaznice, vážený zákazníku, na tento přístroj získáváte záruku vtrvání 3 let od data zakoupení. V případě závad tohoto výrobku máte zákonná práva vůči prodejci výrobku. Tato zákonná práva nejsou omezena naší níže uvedenou zárukou. Záruční podmínky Záruční doba začíná plynout dnem nákupu. Dobře uschovejte originál pokladního lístku. Tento doklad je potřebný jako důkaz o koupi. Pokud do tří let od data zakoupení tohoto výrobku dojde k vadě materiálu nebo vý robní závadě, pak Vám podle našeho uvážení výrobek zdarma opra- víme nebo vyměníme. Předpokladem této záruky je, že bude během tříleté lhůty předložen vadný přístroj a doklad o koupi (pokladní lístek) a stručně se popíše v čem závada spočívá a kdy se vyskytla. Vztahuje-li se na závadu naše záruka, obdržíte zpět buď opravený nebo nový produkt. Opravou nebo výměnou výrobku nezačne plynout nová záruční doba. Záruční doba a zákonné nároky vyplývající ze závad Záručním plněním se záruční doba neprodlužuje. To platí ipro vyměněné a opravené součásti. Poškození nebo vady vyskytující se případně již při nákupu se musí oznámit ihned po vybalení. Po uplynutí záruční doby podléhají veškeré opravy zpoplatnění. Rozsah záruky Přístroj byl vyroben pečlivě podle přísných směrnic kvality a před expedicí byl svědomitě vyzkoušen. Záruka se vztahuje na materiálové nebo výrobní vady. Tato záruka se nevztahuje na součásti pro- duktu, které jsou vystaveny normálnímu opotřebení, a proto je lze považovat za opotřebovatelné díly nebo za poškození křehkých součástí jako jsou např. spínače, akumulátory, formy na pečení nebo části, které jsou vyrobeny ze skla. Tato záruka zaniká, pokud je výrobek poškozen, nebyl řádně používán nebo udržován. Pro zajištění správného používání výrobku se musí přesně dodr- žovat všechny pokyny uvedené v návodu kobsluze. Účelům použití a úkonům, které se v návodu kobsluze nedoporučují nebo se před nimi varuje, je třeba se bezpodmínečně vyhnout. Výrobek je určen pouze pro soukromé účely a ne pro komerční použití. Při nesprávném a neodborném používání, při použití násilí a při zásazích, které nebyly provedeny našimi autorizovanými servisními provozovnami, záruční nároky zanikají. Vyřízení v případě záruky Pro zajištění rychlého Vaší žádosti postupujte podle následujících pokynů: ■ Pro všechny dotazy mějte připraven pokladní lístek a číslo výrobku (např. IAN 12345) jako doklad o koupi. ■ Číslo výrobku naleznete na typovém štítku, rytině, na titulní straně svého návodu (vlevo dole) nebo jako nálepku na zadní nebo spodní straně. ■ Pokud by se měly vyskytovat funkční vady nebo jiné závady, kontaktujte nejprve níže uvedené servisní oddělení telefonicky nebo e-mailem. IB_310956_PET25C2_LB8.indb 55 10.12.18 13:31PET 25 C2 ■ 56 │ CZ ■ Výrobek, zaevidovaný jako vadný výrobek pak můžete při přiložení dokladu o nákupu (pokladní lístek) a při uvedení, v čem spočívá vada a kdy k ní došlo, poslat výrobek pro Vás bez poštovného na adresu, kterou Vám oznámí servis. UPOZORNĚNÍ ► U nástrojů Parkside a Florabest zašlete, prosím, výlučně vadnou část bez příslušenství (např. akumulátor, úložný kufřík, montážní nářadí, atd.). Na webových stránkách www.lidl-service.com si můžete stáhnout tyto a mnoho dalších příruček, videí o výrobku a software. Servis VÝSTRAHA! ► Přístroj nechte opravovat pouze kvalifikovaný- mi odborníky a pouze za použití originálních náhradních dílů. ► Výměnu zástrčky nebo přípojného vedení nechte provádět vždy příslušným výrobcem nebo jeho zákaznickým servisem. Zajistíte tak, že zůstane zachována bezpečnost přístroje. UPOZORNĚNÍ ► Neuvedené náhradní díly (jako např. uhlíkové kartáče, spínače) můžete objednat přes naše call centrum. Servis Česko Tel.: 800143873 E-Mail: kompernass@lidl.cz IAN 310956 Dovozce Dbejte prosím na to, že následující adresa není adre- sou servisu. Kontaktujte nejprve uvedený servis.

• NĚMECKO www.kompernass.com Překlad originálu prohlášení o shodě My, KOMPERNASS HANDELS GMBH, osoba odpovědná za dokumentaci: pan Semi Uguzlu, BURGSTR. 21, DE - 44867 BOCHUM, DEUTSCHLAND/NĚMECKO, prohlašujeme, že tento výrobek je ve shodě snásledujícími normami, normativními dokumenty a směrnicemi ES: Směrnice ostrojních zařízeních (2006 / 42 / EC) Směrnice oelektromagnetické kompatibilitě (2014 / 30 / EU) Směrnice oomezení používání nebezpečných látek (RoHS) (2011 / 65 / EU)* *Výhradní odpovědnost za vystavení tohoto prohlášení o shodě nese výrobce. Výše popsaný předmět prohlášení je v souladu spředpisy směrnice č. 2011/65/EU Evrop- ského parlamentu a Rady ze dne 8. června 2011 oome- zení používání určitých nebezpečných látek velektrických a elektronických zařízeních. Použité harmonizované normy: EN 60745-1:2009/A11:2010 EN 60745-2-16:2010 EN 55014-1:2006/A2:2011 EN 55014-2:2015 EN 61000-3-2:2014 EN 61000-3-3:2013 EN 50581:2012 Typové označení stroje: Elektrická sponkovačka PET 25 C2 Rok výroby: 11 - 2018 Sériové číslo: IAN 310956 Bochum, 06.11.2018 Semi Uguzlu - manažer kvality - Technické změny ve smyslu dalšího vývoje jsou vyhrazeny. IB_310956_PET25C2_LB8.indb 56 10.12.18 13:31PET 25 C2 SK │ 57 ■ Obsah Úvod p. 58
