GEBRUIKSAANWIJZING PET 25 C2 PARKSIDE

Vertaling van de originele gebruiksaanwijzing

ELEKTRICKÁ SPONKOVAČKA

Vouw vór het lezen de paging met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

PL

NL/BE Vertaling van de originele gebruiksaanwijzing Pagina 29

Procedure en cas de garantie

Gebruik in overeenstemming met bestemming 30
Beschrijving van onderdelen 30
Inhoud van het pakket 30
Technische gegevens 30

Algemene veiligheidsvoorschriften voor elektrische gereedschappen. . . . . 31

1. Veiligheid op de werkplek 31
   2.Elektrischeveiligheid 31
2. Veiligheid van personen 32
3. Gebruik en behandeling van het elektrische gereedschap 32
4. Service 33

Apparaatspecifiekeveiligheidsvoorschriftenvoortackers. 33

Vóró de ingebruikname. 33

Magazijn vullen 33

Slagkracht instellen. 34

Ingebruikname 34

In- en uitschakelen 34

Nieten/spijkeren. 34

Werken met de parallelaanslag. 34

Problemen oplossen 34

Onderhoud en reiniging. 35

Afvoeren 35

Garantie van KompernaB Handels GmbH 36

Service. 37

Importeur 37

Vertaling van de oorspronkelijke conformiteitsverklaring 38

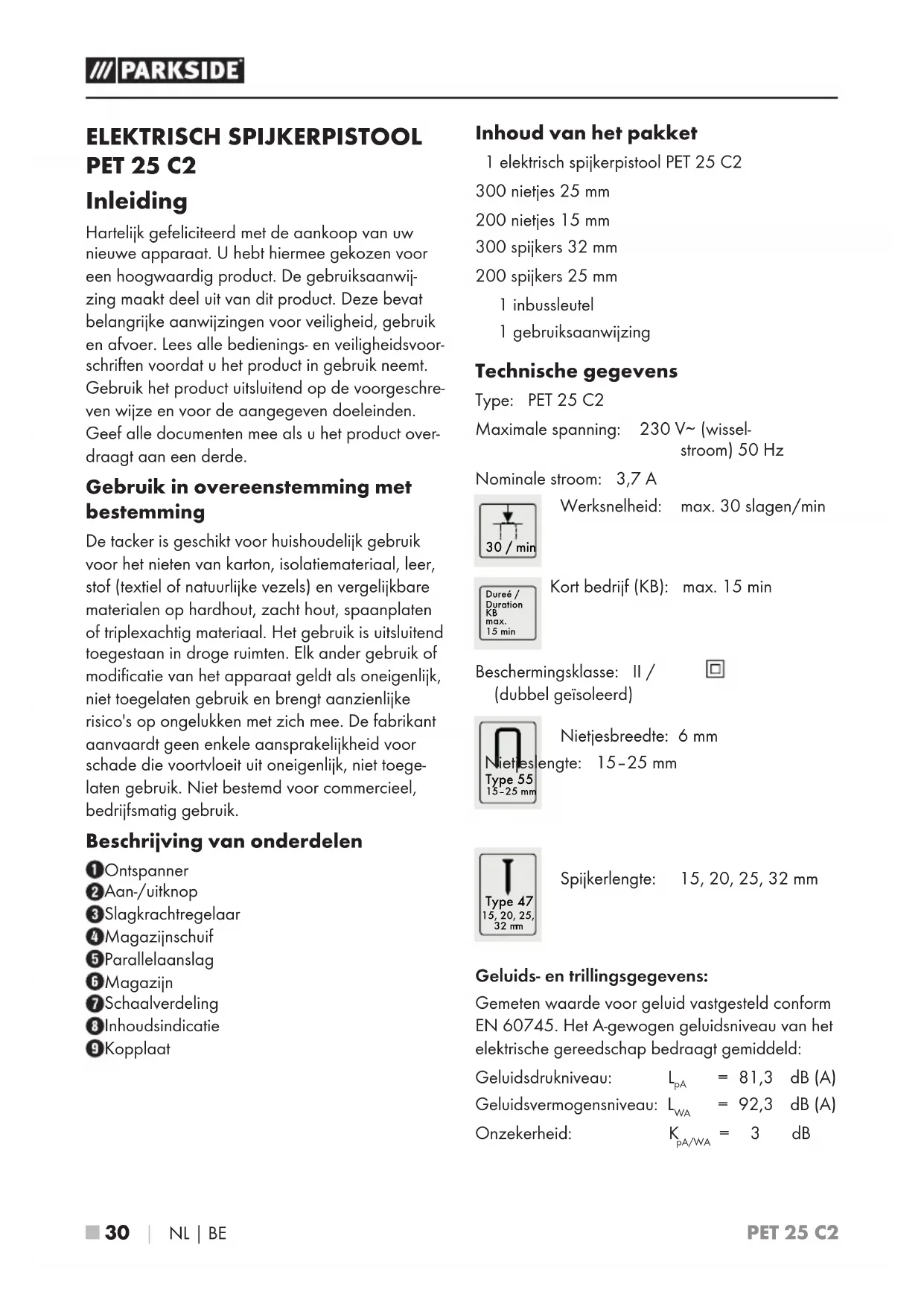

ELEKTRISCH SPIJKERPISTOOL PET 25 C2

Inleiding

Hartelijk gefeliciteerd met de aankoop van uw neue apparaat. U hebt hiermee gekozen voor een hoogwaardig product. De gebruiksaanwijzing maakt deel uit van dit product. Deze bevat belangrijke aanwijzingen voor veriligeid, gebruik en afvoer. Lees alle bedienings- en veriligeidsvoerschriften voordat u het product in gebruik neemt. Gebruik het product uitsluitend op de voorgeschreven wijze en voor de aangegeven doeleinden. Geef alle documenten mee als u het product overdraagt aan een derde.

Gebruik in overeenstemming met bestemming

De tacker is geschikt voor huishoudelijk gebruik voor het Nieten van karton, isolatiematerialial, leer, stof (textiel of naturuurlijke verzels) en vergelijkbare materialien op hardhout, zacht hout, spaanplaten of triplexachtig materiaal. Het gebruik is uitsluitend toegestaan in droge ruimten. Elk ander gebruik of modificatie van het apparaat geldt als oneigenlijk, Niet toegelaten gebruik en brengt aanzienlijke risico's op ongelukken met zich mee. De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade die voortvloeit UIT oneigenlijk, Niet toegelaten gebruik. Niet bestemd voor commercieel, bedrijfsmatig gebruik.

Beschrijving van onderdelen

Ontspanner
Aan-/uitknop
3Slagkrachtregelaar
Magazijnschuif
5Parallelaanslag
Magazijn
Schaalverdeling
8 Inhoudsindicatie
9 Kopplaat

Inhoud van het pakket

1 elektrisch spijkerpistol PET 25 C2

300 nietjes 25 mm
200 nietjes 15 mm
300 spijkers 32 mm
200 spijkers 25 mm
1 inbussleutel
1 gebruiksaanwijzing

Technische gegevens

Type: PET 25 C2

Maximale spanning: 230V (wisselstroom) 50Hz

Nominate stroom: 3,7 A

Werksnelheid: max. 30 slagen/min

Kort bedrijf (KB): max. 15 min

Beschermingsklasse: II/ (dubbel geisoleerd)

Nietjesbreedte: 6 mm
engte: 15-25 mm

Geluids- en trillingsgegevens:

Gemeten waarde voor geluid vastgesteld conform EN 60745. Het A-gewogen geluidsniveau van het elektrische gereedschap bedraagt gemiddeld:

Geluidsdrukniveaua: L_pA = 81.3 dB (A)

Geluidsvermogensniveau: L_WA = 92.3 dB (A)

Onzekerheid: K_pA / WA = 3 dB

Draag gehoorbescherming!

Totale trillingswaarde vastgesteld conform

EN 60745:

Trillingsemissiewaarde a_L = 2,510~m / s^2

Onzekerheid K = 1,5m / s^2

WAARSCHUWING!

Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten conform een genormeerde meetprocedure en kan worden gebruikt voor apparaatvergelijking. De vermelde trillingssemissiewaarde kan ook worden gebruikt voor een Voorlopige beoordeling van de blootstelling. Het trillingsniveau verandert afhankelijk van het gebruik van het elektrische gereedschap en kan in bepaalde gezallen hoger zich dan de in deze gebruiskaanwijzing aangegeven waarde. De trillingsbelasting kan worden onsderschat wanner het elektrische gereedschap regelmatig op een dergelijk manier worden gebruikt.

OPMERKING

Probeer de belasting door trillingen zo Klein mogelijk te houden. U kunt bijvoorbeeld handschoenen dragenijdens het gebruik van het gereedschap en slechts beperkteijd met het gereedschap werken om de trillingsbelasting te reduceren. Daar bij dient u rekening te houden met alle aspecten van de bedrijfscylclus (bijvoorbeeld perioden waarin het gereedschap is uitgeschakeld en perioden waarin het gereedschap weliswaar is ingeschakeld, maar nicht worden belast).

emene veiligheids

voorschriften voor elektrische gereedschappen

WAARSCHUWING!

Lees alle verilgheidsvoorschriften en aanwijzingen. Het Niet-naleven van de verilgheidsvoorschriften en aanwijzingen kan elektrische schokken, brand en/of ernstig letselveroorzaken.

Bewaar alle veiligheidsvoorschriften en -aanwijzingen voor toekomstig gebruik.

De in de veiligheidsinstructies gebrukte term "elektrisch gereedschap" heeft betrekking op elektrische gereedschappen die op netvoeding werken (met snoer) en op elektrische gereedschappen die op accu's werken (zonder snoer).

1. Veiligheid op de werkplek

a) Houd uw werkomgeving schoon en goed verlicht. Wanorde en een nicht-verlichte werkomgeving konnen leiden tot ongelukken.
b) Werk met het elektrische gereedschap nicht in explosiegevaarlijke omgevingen waarin zich brandbare vloeistoffen, gassen of stof bevinden. Elektrisch gereedschap geeft vonken af die stof of dampen+kennen ontvlammen.
c) Houd kinderen en andere Personen uit de buurtijdens het gebruik van het elektrische gereedschap. Als u afgeleid raakt, zou u de controle over het apparaat+kunnen verliezen.

a) De stekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag op geen enkele wijze worden veranderd. Gebruik geen verloopstekker in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten verminderen het risico op elektrische schokken.
b) Voorkom lichamelijk contact met geaarde oppervlakken, zoals buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico op een elektrische schok als uw lichaam geaard is.
c) Houd elektrisch gereedschap uit de buurt van regen of vocht. Als er water in een elektrisch apparatusbinnendringt, bestaat er een verhoogde kans op een elektrische schok.

d) Gebruik het snoer Niet voor een ander doel, bijvoorbeeld om het elektrische gereedschap te dragen, op te hangen of om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hittebronnen, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen de kans op een elektrische schok.
e) Gebruik bij het werknen met elektrisch gereed-schap buitenshuis alleen verlengsnoeren die geschikt zich voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor gebruik buitenshuis, verminder het risico op een elektrische schok.
f) Gebruik een aardlekschakelaar als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is. Het gebruik van een aardlekschakelaar vermindert het risico op een elektrische schok.

a) Wees altijd alert, let op wat u doet en gebruik uw gezond verstand bij het gebruik van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid kan bij het gebruik van het elektrische gereedschap al tot ernstig letsel leiden.
b) Draag persoonlijke beschemmingsmiddelen en altijd een veiligheidsbril. Het dragen van persoonlijke beschemmingsmiddelen zoals een stofmasker, antislip-veiligheidsschoenen, veiligheidshelm of gehoorbescherming, alaar gelang het type en het gebruik van het elektrische gereedschap, vermindert het risico op letsel.
c) Voorkom onbedoelde inschakeling. Zorg ervaar dat het elektrische gereedschap is uit geschakeld voordat u het aansluit op de netvoeding en/of de accu, het optilt of draagt. Als u bij het dragen van het elektrische gereed-schap uw vinger op de aan-/uitknop houdt of het apparaat al ingeschakeld op de netvoeding aansluit, kan dit tot ongelukken leiden.
d) Verwijder het afstelgereedschap of de sleutel voordat u het elektrische gereedschap aan-zet. Gereedschap of een sleutel die zich in een

draciend onderdeel van het apparaat bevindt, kan letsel tot gevolg hebben.

e) Voorkom een abnormale lichaamshouding. Zorg dat u stevig staat enbewaar altijd uw evenwicht. Daardoor kunt u het elektrische gereedschap in onverwachtete situatives beter controleren.
f) Draag geschikte kleding. Draag geen wijde kleding of sieraden. Houdhaar, kleding en handschoenen ver van bewegende onderdelen. Loszittende kleding, sieraden of haren hunnen door bewegende onderdelen gegrepen worden.
g) Als stofafzuiigings- en opvangvoorzieingen kuren worden bevestigd, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van een stofafzuiiging kan risico's door stof beperken.

4. Gebruik en behandeling van het elektrische gereedschap

a) Voorkom overbelasting van het apparaat. Gebruik voor uw werkzaamheden het waarvoor voorziene elektrische gereedschap. Met een passend elektrisch gereedschap werkt u beter en veiligier in het aangegeven vermogensbereik.
b) Gebruik geen elektrisch gereedschap waarvan de aan-/uitknop defect is. Elektrisch gereedschap dat Niet meer aan- of uitgezet kan worden, is gevaarlijk en moet gerepareerd worden.
c) Haal de stekker uit het stopcontact en/of verwijder de accu voordat u instellenen aan het apparaat verricht, accessoires verwisselt of het apparaat weglect. Deze voorzorgsmaatregel voorkomt dat het elektrische gereedschap onbedoeld worden geschakeld.
d) Berg elektrisch gereedschap buten het bereik van kinderen op als het Niet in gebruik is. Zorg ervoor dat het apparaat Niet worden gelebruikt door personen die hiermee Niet vertrouwd zijn of die deze instructies Niet hebben gelezen. Elektrisch gereedschap is gevaarlijk als het door onervaren personen worden gelebruikt.

e) Onderhoud elektrisch gereedschap zorgvuldig. Controller of bewegende onderdenaar behoren werken en nicht klemmen, enof er geen onderden gebroken of zodanigbeschadigd zich dat daardoor de werkingvan het elektrische gereedschap nadeligwordt beinvloed. Laat beschadigde onderden voor de ingebruikname van het apparaat repareren. Veel ongelukken zich het gevolg van slecht onderhoud van elektrisch gereedschap.
f) Houd snijgereedschappen scherp en schoon. Met zorg onderhonden snijgereedschappen met scherpe snijkanten lopen minder vaak vast en zichn gemakkelijk te sturen.
g) Gebruik elektrisch gereedschap, accessoires, hulpstukken en dergelijke in overeenstemming met deze instructies. Houd waar bij rekening met de werkomstandigheden en de te verrachten werkzaamheden. Het gebruik van elektrisch gereedschap voor andere doeleinden dan de beoogde toepassingen kan tot gevaarlijke situatuies leiden.

5. Service

a) Laat uw elektrische gereedschap alleen dooregkalificeerde vakmensen en uitsluitend metoriginele verrangingsonderdelen repareren.

Op die manier blijft de veiligheid van het elektrische gereedschap gewaarborgd.

Apparaatspecifieke veiligheidsvoorschriften voor tackers

Ga er altijd vanuit dat het elektrische gereedschap niedjes/spijkers bevat.

Nonchalant omgaan met de tacker kan onverwacht uitschieten van niedjes/spijkers tot gevolg hebben en u verwonden.

Richt het elektrische gereedschap nicht op uzelf of op andere personen in de buurt.

Door onverwacht ontspannen worden een Nietje/ spijker uitgestoten, wat tot letsel kan leiden.

Activeer het elektrische gereedschap Niet voor het stevig op het werkstuk is geplaatst.

Als het elektrische gereedschap geen contact heeft met het werkstuk, kan het Nietje/de spijker van de bevestigingsplaats afketsen.

Koppel het elektrische gereedschap los van het stroomnet als het Nietje/de spijker klem zit in het elektrische gereedschap. Als de tacker ingeschakeld is, kan hij bij het verwijderen van een klemzittend Nietje/spijker onbedoeld geactiveerd worden.
Wees voorzichtig bij het verwijdersen van een klemzittend Nietje/spijker. Het systeem kan opgespannen zich en het Nietje/de spijker kan daardoor krachtig uitgestoten worden verwijl u probeert het vastklemmen te verhelpen.
Gebruik de tacker Niet voor het bevestigen van elektrische leidingen. Het apparaat is Niet geschikt voor de installmentie van elektrische leidingen,want het kan de isolatie van elektrische kabels beschadigen en elektrische schokken en brand yeroorzaken.

WAARSCHUWING!

Wonneer het netsnoer van dit apparaat beschadigd is, moet het worden verrangen door de fabrikant of de klantendienst van de fabrikant of een persoon met vergelijkbare kwalificaties, om risico's te voorkomen.

Vóör de ingebruikname

OPMERKING

Vul het magazijn alleen als het apparaat isuitgeschakeld!Zet de aan-/uitknop 2 in de stand ^ 日 en haal de stekker uit het stopcontact!

Magazijn vullen

Druk de magazijnschu4 samen (zie afb. A).
Trek de magazijnschul uithet magazijn 6 van het apparatus (zie afb.B).
Vul het magazij met Nietjes of spijkers (zie afb. C).
Duw, na het vullen van de magazijnschu, de schuif tot aan de aanslag in het magazijn 6 zodat de schuif merkbaar vastklikt.

OPMERKING

Maak, voor het vullen van de tacker met spijkers, gebruik van de rechtschacht, zoals weergegeven in afb. C. Zorg ervoor dat de spijkerkop zich algid boven bevindt.
Houd bij het vullen van de tacker rekening met de maximale vulhoeveelheid van ca. 85 nietjes of ca. 75 spijkers.
Aande inhoudsindicatie kunt u zien of het magazijn nog Nietjes of spijkers bevat.

Slagkracht instellen

OPMERKING

Kies de laagste slagkracht die u nodig hebt voor het Nieten of spijkeren. Houd waar bij rekening met de lenghte van de gebruike niedjes of spijkers en met de stevigheid van het te verwerken materiaal.

Slagkrachtregelaar 3

Slagkracht verhogen:

Draai de slagkrachtregelao3 gegen de wijzers van de klok in.

Slagkracht verlagen:

Draai de slagkrachtregelaa met de wijzers van de klok mee.

Ingebruikname

In- en uitschakelen

Zet de aan/uitknop in de stand "I" om het apparatusat in te schakelen.
Zet de aan/uitknop in de stand "0" om het apparaat uit te schakelen.

Nieten/spijkeren

Schakel het apparaat in door de aan-/uitknop in de stand "I" te zetten.
Druk het apparaat met de kopplacop de plek van het materiaal die u wilt niieten of vastspijkeren.
Druk op de ontspanne1.

OPMERKING

De ingebouwde beveiliging in de koplaat voorkomt onbedoeld activeren.

Werken met de parallelaanslag

Als u Nietjes of spijkers altijd metdezelfde afstand tot een rand wilt indrijven,gaat u als volgt te werk:

Trek de parallelaansla in de pijlichting UIT.
Schuif de parallelaanslag 5 langs de schaalverdeling 7 tot aan de gewenste afstand tot derand van het object dat u wilt bewerken.
Plaats de parallelaanslag5 gegen de rand van het object dat u wilt bewerken.
Ga verder zoals beschreiben in het hoofdstuk Nieten/spijkeren.

Problemen op losses

LET OP!

Vergewis u ervan dat het apparaat is losgekoppeld van de stroom, om onbedoeld inschakelen en hieruit voortvloeendi letsel te voorkomen.

Oorzaak:

Een Nietje of spijker blokkeert het apparaat.

Oplossing:

Open de magazijnschu. U lost daardoor de voorspanning. Draai met de inbussleutel (afb. D) de bouten van de kopplaat 9bs.
Verwijder het Nietje of de spijker.

Onderhoud en reiniging

Trek voorafgaand aan alle werkzaamheden aan het apparaat de stekker uit het stopcontact!

De tacker is onderhoudsvrij.

Het apparaat moet altijd schoon, droog en vrij van olie of smeervet zich.
Reinig het apparaat onmiddelijk na het uitvoeren van de werkzaamheden.
Er mogen geen vloeistoffen binnendringen in het apparaat.
Gbruik een doek om de behuizing schoon te makes. Gebruik nooit benzine, oplosmiddelen of schoonmaakmiddelen die kunststof aantasten.

Afvoeren

rpakking bestaatuit milieuvriendelike materialen.De verpakking kan in deplaatselijke kringloopcontainers wordengedeponeerd.

eer elektrisch gereedschap.
niet bij het huisvuil!

Conform de Europese richtlijn 2012/19/EU要去 afgedankt elektrisch gereedschap gescheiden worden ingezameld en op een milieuvriendelijk wijze worden gerecycled.

Informatie over möglichkheden voor het afvoeren van het afgedankte apparaat krijgt u bij uw gemeenteinigingsdienst.

Voer de verpakking af conform de milieuvoorschriften.

Let op de aanduiding op de verschillende verpakkingsmaterialen en voer ze zo nodig gescheden af. De verpakkingsmaterialen zijn voorzien van afkortingen (a) en cijfers (b) met de volgende betekenis:

1-7: kunststoffen,

20-22: papier en karton,

80-98: composietmaterialen

Mogelijkheden voor het afvoeren van het afgedankte product vindt u bij uw gemeente.

Garantie van Kompernaß Handels GmbH

Geachte klant,

U hebt op dit apparaat 3aar garantie vanaf de aankoopdatum. In geval van ge breken in dit product hebt u wettelijk rechten gegenover de verkoper van het product. Deze wettelijk rechten worden door once hierna beschreiben garantie nicht beperkt.

Garantievoorwaarden

De garantieperiode geldt vanaf de datum van aankoop. Bewaar de originele kassabon. U heb't de bon nodig als bewijs van aankoop.

Als er binnen drieণaar vanaf de aankoopdatum van dit product een material- of fabricagebout optreedt, wordt het product door ons - maar onze keuze - voor u kosteloos gerepareerd of verrangen. Voorwaarde voor deze garantie is dat binnen de termijn van drieণaar het defecte apparaat en het aankoopbewijs (kassabon) worden overlegd en dat kort worden omschreiben waaruit het gebrek bestaat en wanner het is opgetreden.

Wonneer het defect door once garantie worden gedekt, krijt u het gerepareerde product of een nieuw product retour. Met de reparatie of verranging van het product begint er geen{nieuwe garantiperiode.

Garantieperiode en wettelijk aanspraken bij gebreken

De garantieperiode worden door deze waarborg nicht verlangd. Dat geldt ook voor verwangen en gerepareerde onderdelen. Eventuel al bij aankoop aanwezige schade en gebreken要去en meteen na het uitpakken worden gemeld. Voor reparaties na afloop van de garantieperiode worden kosten in rekening gebracht.

Garantieomvang

Het apparaat is op basis van strenge kwaliteitsnormen met de grootst mogelijkke zorg vervaardigden voorafgaand aan de levering nauwkeuriggecontroleerd.

De garantie geldt voor materiaal- of fabricagefouten. Deze garantie geldt Niet voor productonderdelen die blootstaan aan normale slijtage en derhalve als aan slijtage onderhevige onderdelen kannen worden aangemerkt, of voor beschadigingen aan breekbare onderdelen, bijv. schakelaars, accu's, bakvormen of onderdelen die van glas zijn gemaakt.

Deze garantie vervalt wonneer het product is beschadigd, ondeskundig is gebruikt of is gerepareerd. Voor deskundig gebruik van het product要去en alle in de gebruiksaanwijzing beschreiben aanwijzingen precies worden opgevolgd. Gebruidsdoelende in handelingen die in de gebruiksaanwijzing worden afgeraden of waarvoordt gewaarschuwd,要去en beslilst worden vermeden.

Het product is uitsluitend bestemd voor privégebruik en Niet voor bedrijfsmatige doeleinden. Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparations die Niet door ons erkend servicefiliaal zijn uitgevoerd, vervalt de garantie.

Afhandeling bij een garantiekwestie

Voor een snelle afhandeling van uw aanvraag neemt u de volgende aanwijzingen in acht:

Houd voor alle aanvragen de kassabon en het artikelnummer (bij. IAN 12345) als aankoopbewijs bij de hand.

Het articelnummer vindt u op het typeplaatje, in het product gegraveerd, op de titelpagina van de gebruiksaanwijzing (linksonder) of als sticker op dechter- of onderkant van het product.

■ Als er fouten in de werkung of andere gebrenken optreden, neemt u eerst contract op met de hierna genoemde serviceafdeling, Telefonisch of via e-mail.

Een als defect geregisteerd product kunt u dan zonder portokosten maar het aan u doorgegeven serviceadres sturen. Voeg het aankoopbewijs (kassabon) bij en vermeld waaruit het gebrek bestaat en wanner het is opgetreden.

OPMERKING

Bij gereedschap van Parkside en Florabest: returneer a.u.b.uitsluitend het defecte artikel zonder accessoires (bijv.accu, opbergkoffer, montagegereedschap, enz.).

Op www.lidl-service.com kunt udez e ne vele andere handboeken, productvideo's en software downloaden

Service

WAARSCHUWING!

Laat uw apparaat uitsluitend door gekwalificerdeskundig personeel en alleen met originele verrangingsonderdelen repareren.
Laat verranging van de stekker of het snoer altijd over aan de fabrikant van het elektrisch apparatus at aan zijn klantenservice.

Op die manier blijft de veiligheid van het apparaat gewaarborgd.

OPMERKING

Niet-vermelde reserveonderdelen (zoals koolborstels, schakelaars) kurz u bestellen via onze callcenters.

NL Service Nederland

Let op: het volgende adres is geen serviceadres.
Neem eerst contact op met het opgegeven serviceadres.

Vertaling van de oorspronkelijke conformiteitsverklaring

Wij, KOMPERNASS HANDELS GMBH, documentverantwoordelijke persoon: de heer Semi Uguzlu, BURGSTR. 21, DE - 44867 BOCHUM, DUISTLAND, verklaren hierbij dat dit product voldoet aan de volgende normen, normatieve documenten en EU-richtlijnen:

Machinerichtlijn

(2006/42/EC)

Elektromagnetische compatibiliteit

(2014/30/EU)

RoHS-richtlijn

(2011/65/EU)*

• De volledige verantwoordelijkheid voor het afgeven van deze conformiteitsverklaring ligt bij de fabrikant. Het hierboven beschreiben object van de verklaring voldoet aan de voorschriften van de Richtlijn 2011/65/EU van het Europees Parlement en de Raad van 8 Juni 2011 aangaande de beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten.

Toegepaste geharmoniseerde normen:

EN 60745-1:2009/A11:2010

EN 60745-2-16:2010

EN 55014-1:2006/A2:2011

EN 55014-2:2015

EN 61000-3-2:2014

EN 61000-3-3:2013

EN 50581:2012

Typeaanduiding van het apparaat: Elektrisch spijkerpistool PET 25 C2

Productiejaar: 11-2018

Serienummer: IAN 310956

Bochum, 06-11-2018

Semi Uguzlu

• Kwaliteitsmanager -

Technische wizzigingen vanwege verdere ontwikkeling voorbehonden.
