NÁVOD K OBSLUZE RTAX86S ASUS

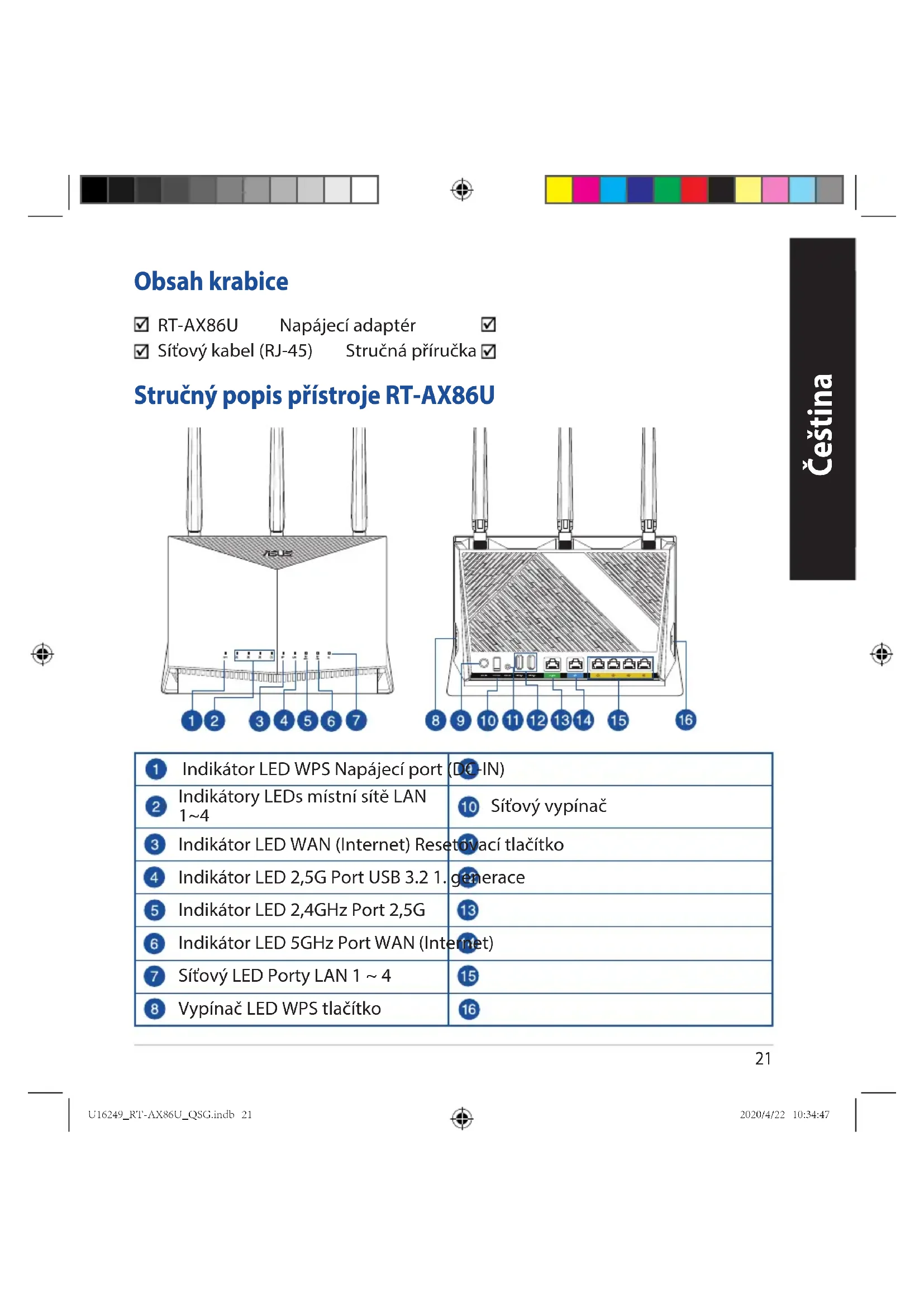

Stručný popis přístroje RT-AX86U Stručný popis přístroje RT-AX86U Obsah krabice Obsah krabice RT-AX86U Napájecí adaptér Síťový kabel (RJ-45) Stručná příručka Indikátor LED WPS Napájecí port (DC-IN) Indikátory LEDs místní sítě LAN 1~4 Síťový vypínač Indikátor LED WAN (Internet) Resetovací tlačítko Indikátor LED 2,5G Port USB3.2 1.generace Indikátor LED 2,4GHz Port 2,5G Indikátor LED 5GHz Port WAN (Internet) Síťový LED Porty LAN 1 ~ 4 Vypínač LED WPS tlačítko U16249_RT-AX86U_QSG.indb 21U16249_RT-AX86U_QSG.indb 21 2020/4/22 10:34:472020/4/22 10:34:47Čeština

Umístění směrovače Umístění směrovače Aby byl zajištěn optimální přenos bezdrátového signálu mezi bezdrátovým směrovačem a síťovými zařízeními, zajistěte, aby byly splněny následující podmínky:

• Umístěte bezdrátový směrovač do centralizované oblasti pro maximální bezdrátové pokrytí pro síťová zařízení.

• Udržujte zařízení mimo kovové překážky a mimo přímé sluneční záření.

• Udržujte zařízení v bezpečné vzdálenosti od zařízení Wi-Fi 802.11g nebo 20 MHz, počítačových periférií 2,4 GHz, zařízení Bluetooth, bezdrátových telefonů, transformátorů, výkonných motorů, uorescenčního osvětlení, mikrovlnných trub, chladniček a dalšího průmyslového vybavení, aby se zabránilo ztrátě signálu.

Vždy zaktualizujte na nejnovější rmware. Nejnovější aktualizace rmwaru jsou k dispozici na webu společnosti ASUS na adrese http://www.asus.com.

• Signálu nasměrujte antény podle následujícího obrázku. POZNÁMKA:

• Používejte pouze adaptér dodaný se zařízením. Používání jiných adaptérů může poškodit zařízení.

• Technické údaje: Adaptér stejnosměrného napájení Výstup stejnosměrného napájení: +19V s proudem max. 2,37A; Výstup stejnosměrného napájení: +19,5V s proudem max. 2,31A; Provozní teplota 0~40

Provozní vlhkost 50~90% Skladování 20~90%

1. Vypněte napájení kabelového/DSL modemu.

Pokud má záložní baterii, vyjměte baterii. POZNÁMKA: Používáte-li připojení DSL pro internet, bude pro správné nakongurování směrovače zapotřebí vaše uživatelské jméno/heslo od vašeho poskytovatele internetového připojení (ISP).

2. Připojte váš modem ke směrovači pomocí

přiloženého síťového kabelu. Příprava modemu Příprava modemu

3. Zapněte napájení kabelového/DSL modemu.

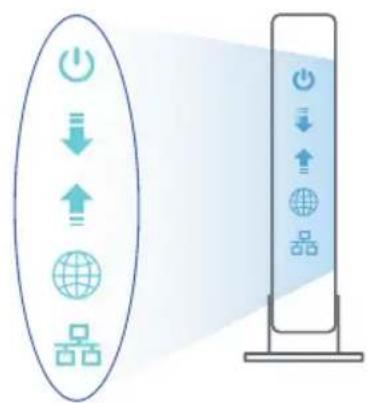

4. Podle indikátorů LED na vaše kabelovém/DSL

modemu zkontrolujte, zda připojení je aktivní. Unplug U16249_RT-AX86U_QSG.indb 23U16249_RT-AX86U_QSG.indb 23 2020/4/22 10:34:482020/4/22 10:34:48Čeština

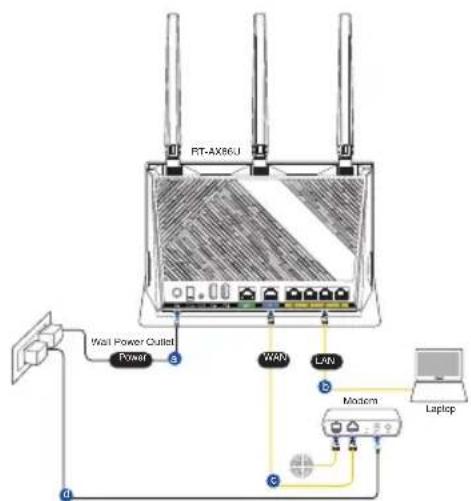

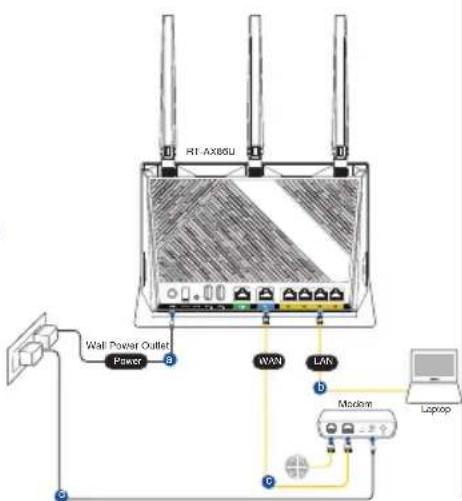

Nastavení zařízení RT-AX86U Nastavení zařízení RT-AX86U RT-AX86U lze nakongurovat prostřednictvím pevného nebo bezdrátového připojení. A. Drátové připojení

1. Připojte směrovač k elektrické zásuvce a

zapněte napájení. Připojte síťový kabel od počítače k portu LAN na směrovači.

2. Po spuštění webového prohlížeče se automaticky spustí webové gracké

uživatelské rozhraní. Pokud se nespustí automaticky, zadejte http://router.asus.com.

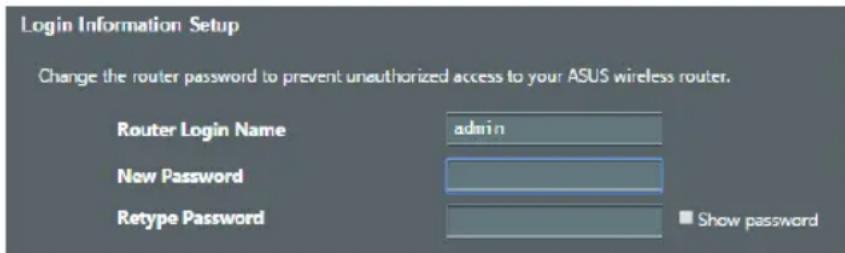

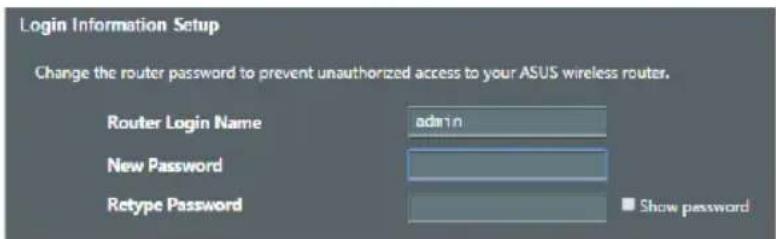

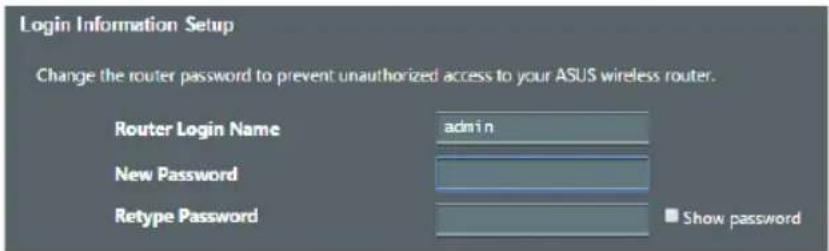

3. Nastavte heslo směrovače, aby se zabránilo neoprávněnému přístupu.

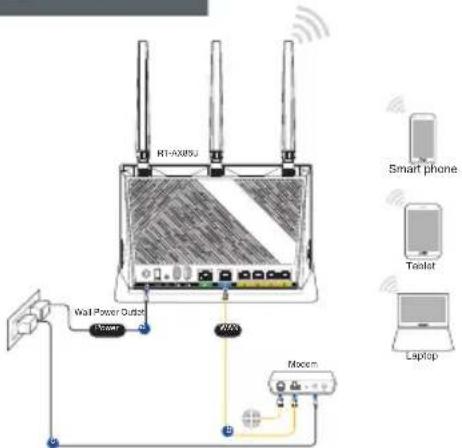

B. Bezdrátové připojení

1. Připojte směrovač k elektrické

zásuvce a zapněte napájení. ModemWall Power OutletLINE LAN RESET PWRPower

2. Připojte se k názvu sítě (SSID), který je uveden na štítku produktu na boční

straně směrovače. Pro zvýšení zabezpečení sítě změňte na jedinečné SSID a vytvořte heslo. Název sítě Wi-Fi (SSID): ASUS_XX

• XX označuje poslední dvě číslice adresy MAC 2,4 GHz. Je uvedeno na štítku na zadní straně přístroje RT-AX86U.

3. K nastavení vašeho směrovače můžete zvolit webové gracké uživatelské

rozhraní nebo aplikaci ASUS Router. a. Nastavení přes webové gracké uživatelské rozhraní

Po spuštění webového prohlížeče se automaticky spustí webové gracké uživatelské rozhraní. Pokud se nespustí automaticky, zadejte http://router.asus.com.

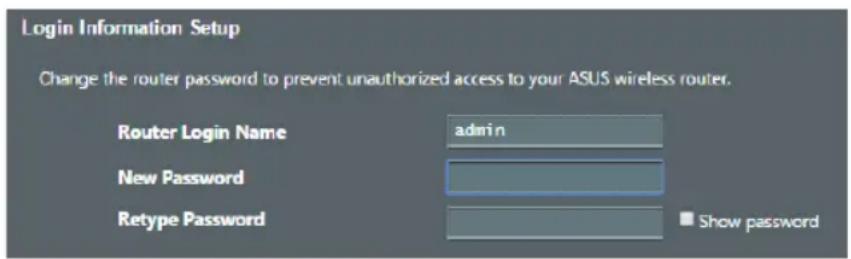

Nastavte heslo směrovače, aby se zabránilo neoprávněnému přístupu. U16249_RT-AX86U_QSG.indb 25U16249_RT-AX86U_QSG.indb 25 2020/4/22 10:34:482020/4/22 10:34:48Čeština

b. Nastavení pomocí aplikace Stáhněte si aplikaci ASUS Router pro nastavení vašeho směrovače z mobilních zařízení.

Zapněte síť Wi-Fi v mobilních zařízeních a připojte se k vaší síti RT-AX86U.

Dokončete nastavení podle pokynů aplikace ASUS Router. ASUS RouterASUS Router Zapamatování nastavení bezdrátového směrovače

• Po dokončení nastavení směrovače si pamatujte nastavení vašeho bezdrátového připojení. Název routeru: Heslo:

1. Kde lze najít další informace o tomto bezdrátovém směrovači?

• Horká linka pro zákazníky: Viz Horká linka odborné pomoci v Doplňkové příručce

3. Zapnite káblový/DSL modem.

zapnite ho. Sieťový kábel z počítača zapojte do portu LAN v smerovači.

zapnite ho. Sieťový kábel z počítača zapojte do portu LAN v smerovači.

• Počítač používejte jen při teplotě okolí 0 ˚C (32 ˚F) až 40 ˚C (104 ˚F).

• Informace naleznete na energetickém štítku na spodní straně vašeho produktu. Ujistěte se, že napájecí adaptér je v souladu s hodnotou na něm uvedenou.

• NEPOKLÁDEJTE na nerovné ani nestabilní pracovní povrchy. Pokud je skříň počítače poškozená, vyhledejte opravnu.

• NEDÁVEJTE ani neupouštějte předměty na horní stranu produktu ani do něj nezastrkujte žádné cizí objekty.

• NEVYSTAVUJTE ani nepoužívejte blízko tekutin, deště nebo vlhkosti. NEPOUŽÍVEJTE modem během bouřek.

• NEZAKRÝVEJTE otvory na produktu, které mají zabránit přehřátí systému.

• NEPOUŽÍVEJTE poškozené napájecí kabely, doplňky ani jiné periférie.

• Pokud je napájecí zdroj porouchaný, nepokoušejte se jej opravovat. Kontaktujte kvalikovaného servisního technika nebo prodejce.

• Aby nedošlo k zásahu elektrickým proudem, odpojte napájecí kabel z elektrické zásuvky před přemístěním počítače.

• NEINSTALUJTE toto vybavení výše než do výšky 2 metrů. CE statement Zjednodušené prohlášení o shodě s EU Společnost ASUSTek Computer Inc. tímto prohlašuje, že toto zařízení splňuje základní požadavky a další příslušná ustanovení směrnice 2014/53/EU. Plné znění prohlášení o shodě EU je k dispozici na adrese https:// www.asus.com/Networking/RT-AX86U/HelpDesk/. Prohlášení o shodě se směrnicí o ekodesignu 2009/125/ES Bylo provedeno testování požadavků na ekodesign podle směrnic (ES) č. 1275/2008 a (EU) č. 801/2013. Když se toto zařízení nachází v pohotovostním síťovém režimu, jeho vstupy/výstupy a síťové rozhraní jsou v režimu spánku a nemusí fungovat správně. Zařízení lze probudit vypínačem Wi-Fi, vypínačem LED, resetovacím tlačítkem nebo tlačítkem WPS. Toto zařízení vyhovuje limitům EU pro vystavení vyzařování stanoveným pro neřízené prostředí. Toto zařízení musí být nainstalováno a provozováno v minimální vzdálenosti 20 cm mezi zářičem a vaším tělem. Všechny provozní režimy: 2.4GHz: 802.11b, 802.11g, 802.11n (HT20), 802.11n (HT40), 802.11ac (VHT20), 802.11ac (VHT40), 802.11ax (HE20), 802.11ax (HE40) 5GHz: 802.11a, 802.11n (HT20), 802.11n (HT40), 802.11ac (VHT20), 802.11ac (VHT40), 802.11ac (VHT80), 802.11ac (VHT160), 802.11ax (HE20), 802.11ax (HE40), 802.11ax (HE80), 802.11ax (HE160) Níže je uvedena frekvence, kanál a maximální vysílaný výkon v EU: 2400-2483.5MHz(1-13): OFDM: 19.97dBm(99.3mW); CCK: 19.73dBm(93.9mW) 5150-5250MHz (36-48): 22.98dBm(198mW) 5250-5350MHz (52-64): 22.99dBm(199mW) 5470-5725MHz (100-140): 29.98dBm(995mW) Při provozu ve frekvenčním rozsahu 5 150 až 5 350 MHz je používání tohoto zařízení omezeno pouze na vnitřní prostory. Používaný adaptér se musí nacházet v blízkosti zařízení a musí být snadno přístupný. U16249_RT-AX86U_QSG.indb 186U16249_RT-AX86U_QSG.indb 186 2020/4/22 10:35:362020/4/22 10:35:36187 Estonian Ohutusmärkused
