ПОСІБНИК КОРИСТУВАЧА RTAX86S ASUS

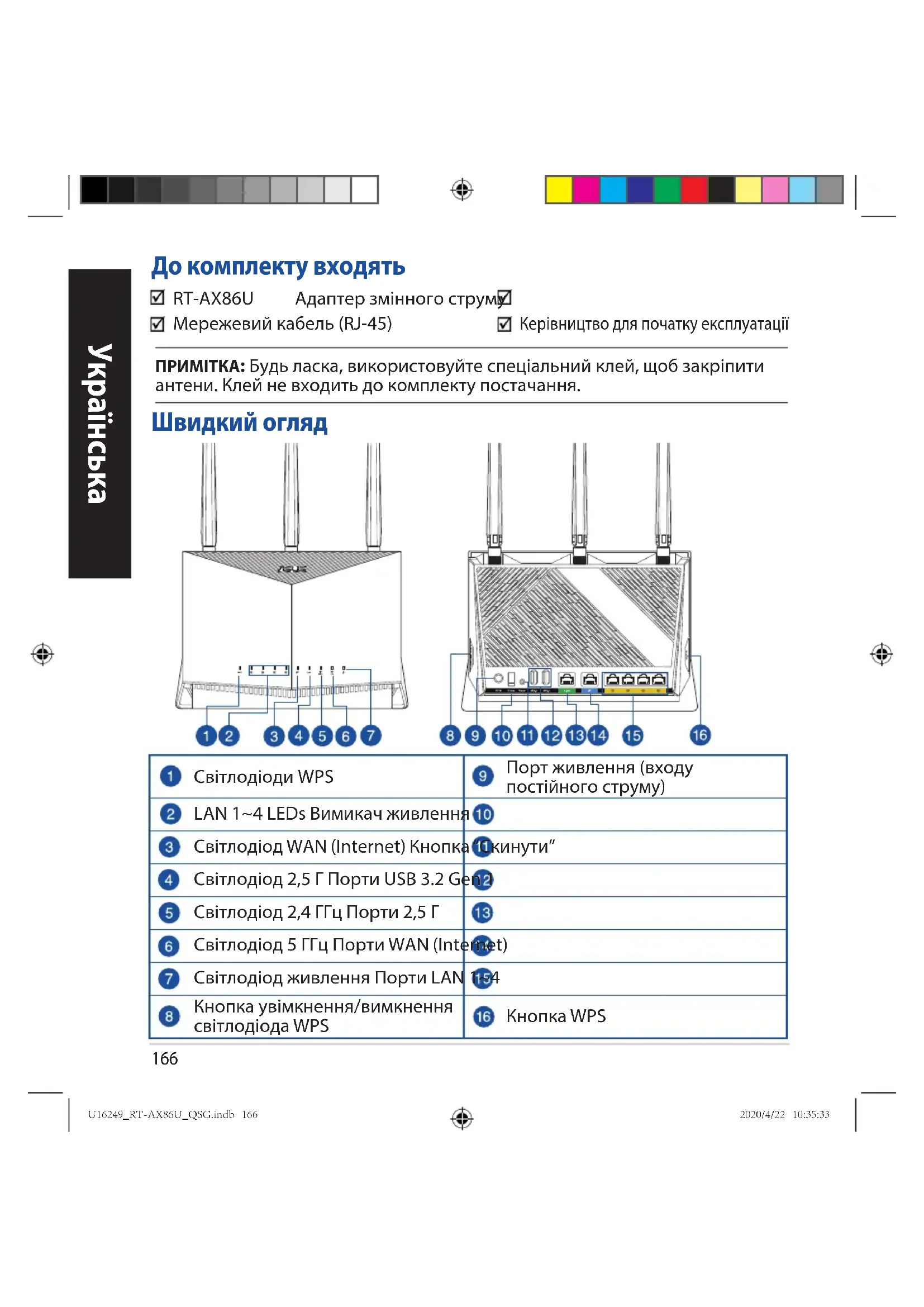

Швидкий огляд Швидкий огляд До комплекту входять До комплекту входять RT-AX86U Адаптер змінного струму Мережевий кабель (RJ-45) Керівництво для початку експлуатації Світлодіоди WPS Порт живлення (входу постійного струму) LAN 1~4 LEDs Bимикач живлення Світлодіод WAN (Internet) Кнопка “Скинути” Світлодіод 2,5 Г Порти USB 3.2 Gen 1 Світлодіод 2,4 ГГц Порти 2,5 Г Світлодіод 5 ГГц Порти WAN (Internet) Світлодіод живлення Порти LAN 1~4 Кнопка увімкнення/вимкнення світлодіода WPS Кнопка WPS ПРИМІТКА: Будь ласка, використовуйте спеціальний клей, щоб закріпити антени. Клей не входить до комплекту постачання. U16249_RT-AX86U_QSG.indb 166U16249_RT-AX86U_QSG.indb 166 2020/4/22 10:35:332020/4/22 10:35:33167

Розташування бездротового маршрутизатора Розташування бездротового маршрутизатора Щоб забезпечити найвищу якість передачі сигналу між маршрутизатором і підключеними до нього мережевими пристроями, переконайтеся, що:

• Маршрутизатор знаходиться по центру всіх пристроїв, щоб досягти максимального покриття для мережевих пристроїв.

• Розташовуйте маршрутизатор подалі від металевих предметів, які стають перешкодами на шляху сигналу, і бережіть від прямого сонячного проміння.

• Розташовуйте пристрій подалі від пристроїв Wi-Fi 802，11g або 20 МГц, периферійних пристроїв комп’ютерів на 2,4 ГГц, пристроїв Bluetooth, бездротових телефонів, трансформаторів, потужних моторів, люмінесцентних ламп, мікрохвильових пічок, холодильників та іншого промислового обладнання, щоб уникнути інтерференції або втрати сигналу.

• Постійно поновлюйте первинне ПЗ. Відвідайте сайт ASUS http://www.asus.com , щоб отримати найсвіжіші поновлення первинного ПЗ.

• Oрієнтуйте антени так, як показано на малюнку нижче.

• Користуйтеся лише адаптером з комплекту. Користування іншими адаптерами може пошкодити пристрій.

• Технічні характеристики:

Адаптер живлення постійного струму Вихід постійного струму: +19 В з макс. струмом 2.37 А Вихід постійного струму: +19.5 В з макс. струмом 2.31 А Температура експлуатації 0~40

Відносна вологість повітря експлуатації 50~90% Зберігання 20~90%

2. Підключіть модем до маршрутизатора

поєднаним у пару мережевим кабелем. Підготовка модема Підготовка модема

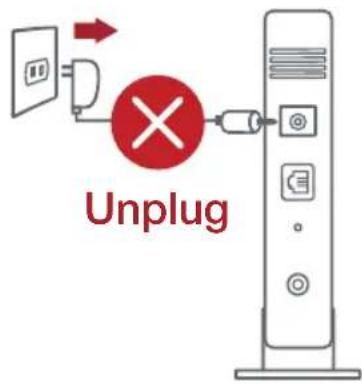

1. Вимкніть з мережі шнур живлення/модем DSL.

Якщо пристрій має акумулятор, вийміть його. ПРИМІТКА: Якщо ви користуєтеся Інтернет через DSL, вам знадобиться ім’я користувача/пароль від Інтернет- провайдера, щоб правильно конфігурувати маршрутизатор.

3. Підключіть до електромережі шнур

4. Перевірте шнур/світлодіодні індикатори модема

DSL, щоб пересвідчитися, що підключення -

B. Бездротове підключення

1. Увімкніть маршрутизатор до розетки

живлення і подайте живлення. Налаштування RT-AX86U Налаштування RT-AX86U Можна налаштувати RT-AX86U через дротове або бездротове підключення. A. Дротове підключення:

1. Увімкніть маршрутизатор до розетки

живлення і подайте живлення. Підключіть мережевий кабель від комп’ютера до порту LAN на маршрутизаторі.

2. Графічний веб-інтерфейс автоматично

запускається, коли ви відкриваєте веб-браузер. Якщо він не запускається автоматично, введіть http://router.asus.com.

3. Встановіть пароль на маршрутизатор, щоб запобігти неавторизованому

2. Підключіться до мережевої назви (SSID), вказаної на ярлику виробу

ззаду на маршрутизаторі. Заради надійнішої безпеки мережі змініть SSID на унікальний і призначте пароль. Назва Wi-Fi (SSID): ASUS_XX

• XX відповідає останнім двом цифрам МАС-адреси 2,4 ГГц. Їх вказано на ярлику ззаду на RT-AX86U.

3. Для налаштування маршрутизатора можна вибрати графічний веб-

інтерфейс або програму маршрутизатора ASUS. a. Налаштування через графічний веб-інтерфейс

Графічний веб-інтерфейс автоматично запускається, коли ви відкриваєте веб-браузер. Якщо він не запускається автоматично, введіть http://router.asus.com.

Встановіть пароль на маршрутизатор, щоб запобігти неавторизованому доступу. U16249_RT-AX86U_QSG.indb 170U16249_RT-AX86U_QSG.indb 170 2020/4/22 10:35:352020/4/22 10:35:35171

Як запам’ятати налаштування бездротового маршрутизатора

• Завершуючи налаштування маршрутизатора, запам’ятайте бездротові налаштування. Назва маршрутизатора: Пароль: SSID мережі 2,4 ГГц: Пароль: SSID мережі 5 ГГц: Пароль: Розповсюджені питання Розповсюджені питання

1. Де знайти більше інформації про цей бездротовий маршрутизатор?

• Розповсюджені питання он-лайн: https://www.asus.com/support/faq

• Сайт технічної підтримки: https://www.asus.com/support

• Гаряча лінія для клієнтів: Див. “Гарячі лінії” у Supplementary Guide (Додаткове керівництво).

• Посібник користувача можна отримати онлайн: https://www.asus.com/ support b. Налаштування через програму Завантажте програму маршрутизатора ASUS, щоб налаштувати маршрутизатор через мобільні пристрої.

Увімкніть Wi-Fi на мобільних пристроях і підключіть їх до мережі RT-AX86U.

Виконуйте інструкції з налаштування програми маршрутизатора ASUS, щоб завершити налаштування. ASUS RouterASUS Router U16249_RT-AX86U_QSG.indb 171U16249_RT-AX86U_QSG.indb 171 2020/4/22 10:35:352020/4/22 10:35:35172 Manufacturer ASUSTeK Computer Inc. Tel: +886-2-2894-3447 Address: 1F., No. 15, Lide Rd., Beitou Dist., Taipei City 112, Taiwan
