MANUALE UTENTE RTAX86S ASUS

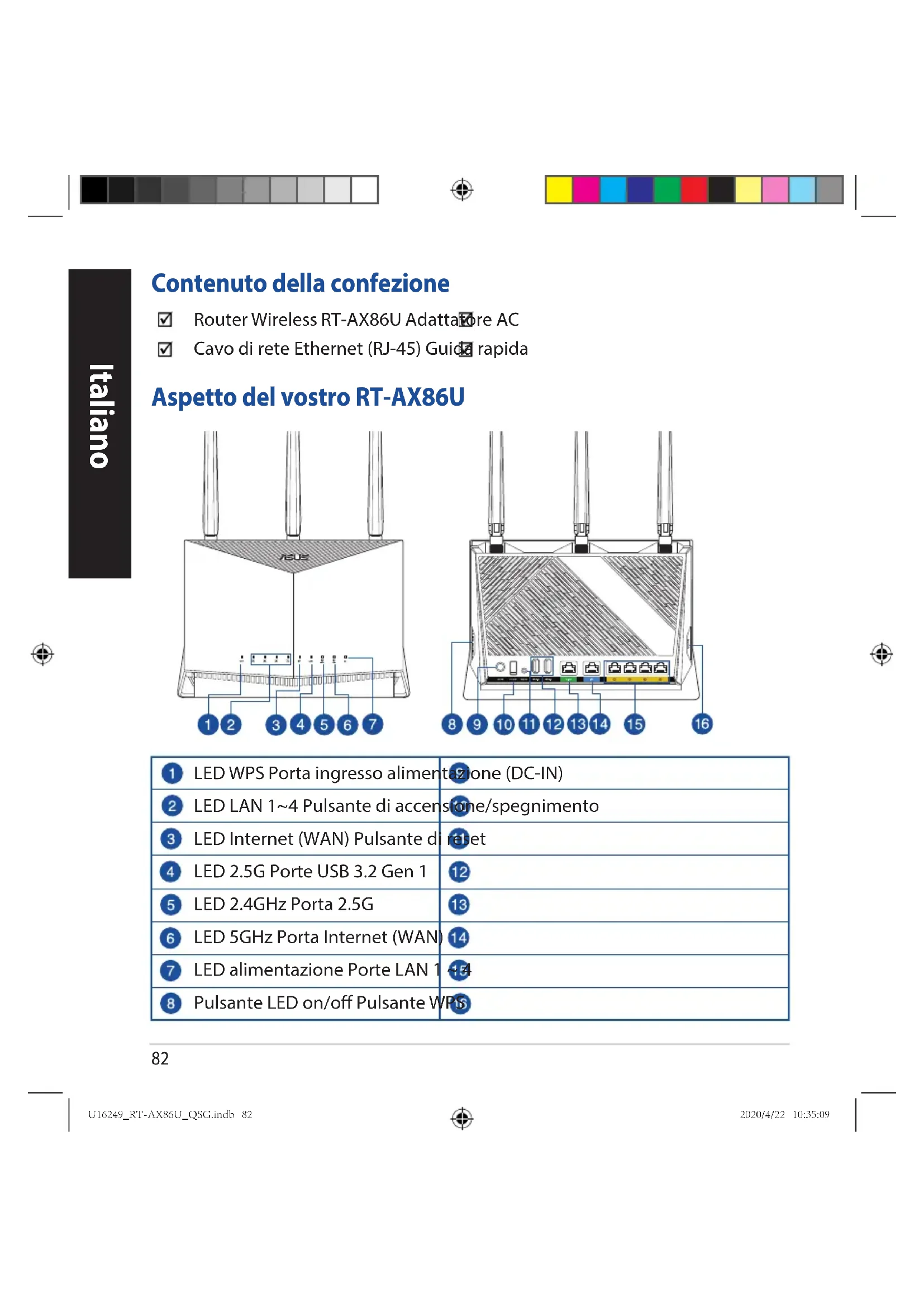

Contenuto della confezione

Router Wireless RT-AX86U AdattaRe AC
Cavo di rete Ethernet (RJ-45) Guida rapida

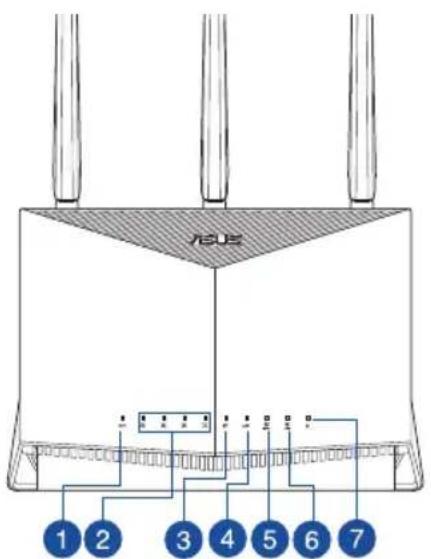

Aspetto del vostro RT-AX86U

1 LED WPS Porta ingresso alimentazione (DC-IN)
2 LED LAN 1~4 Pulsante di accerché sone/spegnimento
3 LED Internet (WAN) Pulsante di reseet
4 LED 2.5G Porte USB 3.2 Gen 1	12
5 LED 2.4GHz Porta 2.5G	13
6 LED 5GHz Porta Internet (WAN)	14
7 LED alimentazione Porte LAN 1	15
8 Pulsante LED on/off Pulsante WPS

Posizionamento del vostro router wireless

Per ottenere una migliorare trasmissione del segnale tra il router wireless e i dispositivi di rete connessi assicuratevi di:

• Posizione il router wireless il più possibile al centro della vostra area per avere una copertura globale miglior.
• Tenete il router lontano da ostacoli di metallo e alla luce solare diretta.
• Tenete lontano da dispositivi Wi-Fi (che supportino solo 802.11g o 20Mhz), periferiche per computer a 2.4Ghz, dispositivi Bluetooth, Telefoni cordless, trasformatori, motori pesanti, luci fluorescenti, forn i microonde, frigoriferi o altre attrezzature industriali per prevenire interferenze sul segnale.
• Aggiornate sempre all'ultimo firmware disponible. Scaricate l'ultimo firmware disponible dal site web ASUS: http://www.asus.com.

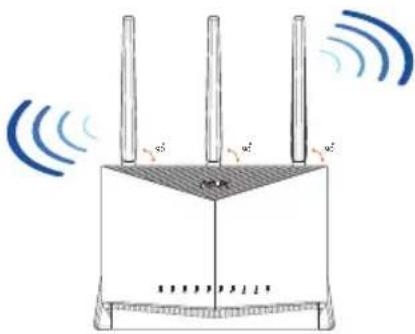

• Orientate le antennne comme mostrato nella figura seguente.

NOTE:

• Usate solamente l'adattatore di alimentazione che trovate nella confesezione. L'utilizzo di altri adattatori potrebbe danneggiare il disposativo.
• Specifiche:

Adattatore di alimentazione DC:	Uscita DC: +19V con corrente 2.37A Uscita DC: +19.5V con corrente 2.31A
Temperatura di esercizio 0~40°C Archiviazione 0~70°C
Umidità di esercizio 50~90% Archiviazione 20~90%

Preparazione del modem

1. Scollegate il cavo di alimentazione/modem DSL. Se è presente una batteria di riserva, rimuovetela.

NOTA: Se usate la linea DSL per Internet avrete bisogno di nome utente e password forniti dal sostro ISP (Internet Service Provider) per configurare il router correttamente.

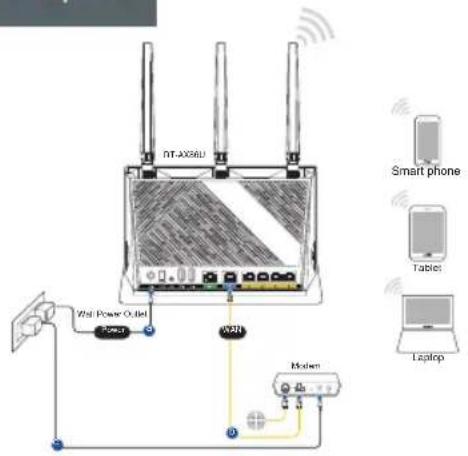

1. Collegate il vosto modem al router usando il cavo di rete in dotazione.

1. Accendete il vostro modem DSL/cavo.
2. Controllate i LED sul vostro modem DSL/cavo per verificare che la connessione sia attiva.

Installazione del vosto RT-AX86U

Potete configurare il router tramite connessione cablata oswana fili.

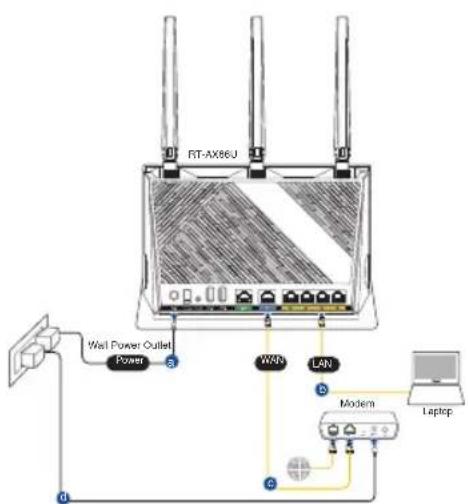

A. Connessione cablata

1. Collegate il router ad una presa di corrente e accendetelo. Collegate un cavo di rete dal vosto computer ad una porta LAN del router.

1. L'interfaccia web (GUI) si avvia automaticamente quando aprite un browser web. In caso contrario inserte http://router.asus.com nella barra degli indirizzi.

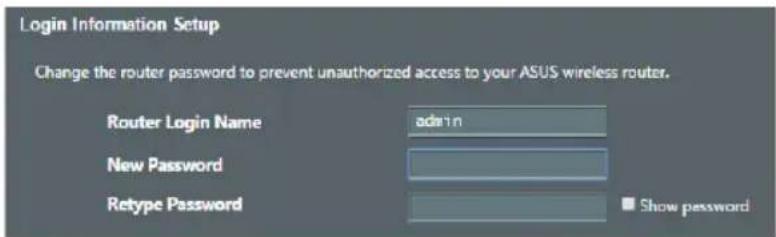

2. Impostate una password per il vostro router per prevenir accessi non autorizzati.

B. Connessioneswana fili

1. Collegate il router ad una presa di corrente e accendetelo.

1. Stabilite la connessione alla rete senza fili con nome (SSID) che trovate sull'etichetta nella parte posteriore del router. Per una migliorie sicurezza di rete modificate il SSID inserendo un nome unico e assegnate una password.

Nome rete Wi-Fi (SSID): ASUS XX

• XX corrisponde alle ultime due cifre dell'indirizzo MAC 2.4GHz. Potete trovare l'indirizzo nell'etichetta sul retro del router.

• Per configurare il router potete scegliere l'interfaccia web GUI o l'app ASUS Router.

a. Configurazione tramite interfaccia web GUI

• Una volta eseguita la connessione l'interfaccia web (GUI) si avvia automaticamente quando aprite un browser web. In caso contrario inserte http://router.asus.com nella barra degli indirizzi.

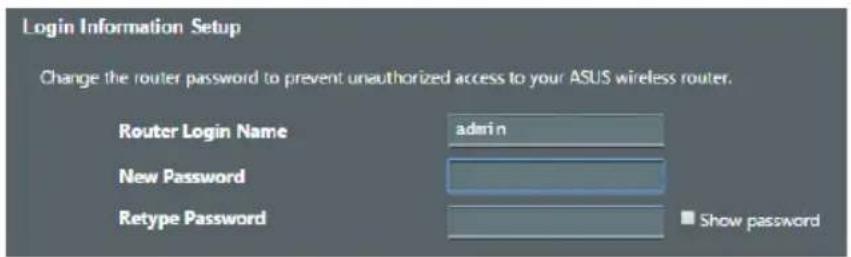

• Impostate una password per il vosto router per prevenire accessi non autorizzati.

b. Configurazione tramite app

Scaricate l'app ASUS Router per configurare il router tramite il vosto dispositivo mobile.

• Abilitate la connessione Wi-Fi sul vostro dispositivo mobile per connettervi alla rete del router.

ASUS Router

• Seguite le istruzioni sull'app ASUS Router per completare la configurazione.

ASUS Router

Prendete notatione delle impostazioni del router wireless

• Prendetenota delle impostazioni wirelessdopo avercompletato la configurazione.

Nome utente: Password:
SSID rete 2.4GHz: Password:
SSID rete 5GHz: Password:

FAQ

1. Dove posso trovare ulteriori informazioni sul mio router wireless?
2. Sito web delle domande Frequenti: https://www.asus.com/support/faq
3. Sito del supporto technician: http://www.asus.com/it/support
   -Numero del servizio clienti: consultate la sezione Networks Global Hotline Information di但这a guida rapida
4. Potete consultare il manuale utente online all'indirizzo http://www.asus.com/it/support

Pakuotës turinys

RT-AX86U Kintamosios srovés adaptoris
Tinklo kabelis (RJ-45) Grei engim darbui vadovas

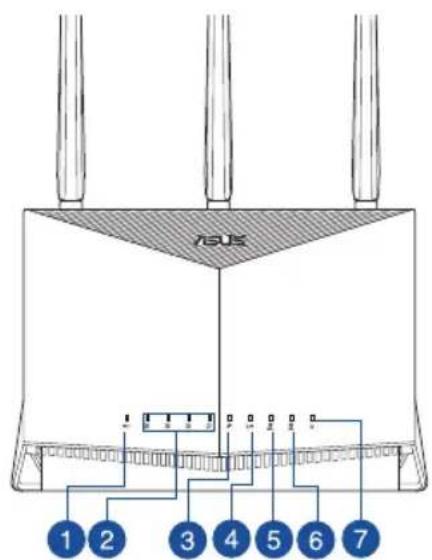

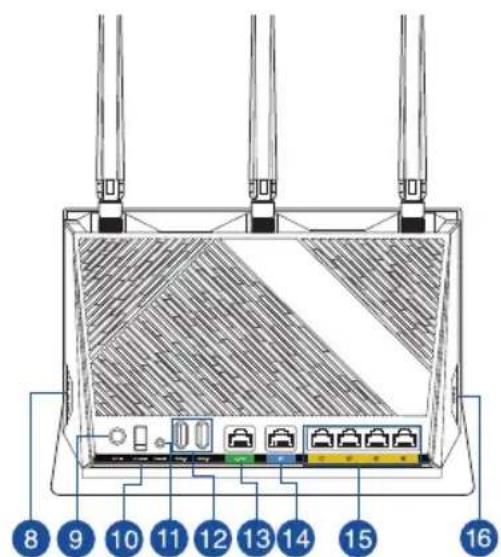

Trumpa irenginio RT-AX86U apžvalga

1 WPS LED	9 Maitinimo (nuolatinès srovès jvado) prievas
2 LAN 1~4 kontrolène lematé Maitinimogungiklis
3 WAN (Internet) LED Paleidimo iš naujo hygtukas
4 2,5G LED USB 3.2 „Gen 1" prievasdai	12
5 2,4GHz LED 2,5G prievasdai	13
6 5GHz LED WAN (Internet) prievasdai	14
7 Maitinimo LED LAN 1~4 prievasdai	15
8 LED jjungimo / išjungimo mygtukas WPSmygtukas

Informazioni periutilizare in condi tii de siguranta

Dichiarazione di conformità UE amplificata

ASUSTek Computer Inc. con la presente dichiara che questo dispositivo è conforme ai requisiti essenziali e alle altre disposizioni pertinenti con la direttiva 2014/53/EU. Il testo completo della dichiarazione di conformità UE è disponibile all'indirizzo https://www.asus.com/Networking/RT-AX86U/HelpDesk/.

Dichiarazione di conformità con la direttiva Ecodesign 2009/125/EC

I test per i requisiti eco-design (EC) N. 1275/2008 e (EU) N. 801/2013 sono stati eseguiti. Quando il dispositorio si trova nella modalità Standby di rete le sue interfacci de rete e I/O sono in sospensione e potrebbero non funzionare correttamente. Per riattivare il dispositorio premete uno tra i pulsanti Wi-Fi on/off, LED on/off, reset o WPS.

Questo appearecchio è conforme ai limiti UE, per l'esposizione a radiazioni, stabiliti per un ambiente non controllato. Questo appearecchio deve essere installato e utilizzato ad una distance di almeno 20 cm dal corpo.

Tutte le modalità operative:

2.4GHz: 802.11b, 802.11g, 802.11n (HT20), 802.11n (HT40), 802.11ac (VHT20), 802.11ac (VHT40), 802.11ax (HE20), 802.11ax (HE40)

5GHz: 802.11a, 802.11n (HT20), 802.11n (HT40), 802.11ac (VHT20), 802.11ac (VHT40), 802.11ac (VHT80), 802.11ac (VHT160), 802.11ax (HE20), 802.11ax (HE40), 802.11ax (HE80), 802.11ax (HE160)

I valori di frequenza, canale e massima potenza di trasmissione per l'UE sono elencati di seguito: 2400-2483.5MHz(1-13): OFDM: 19.97dBm(99.3mW); CCK: 19.73dBm(93.9mW)

5150-5250MHz (36-48): 22.98dBm(198mW)

5250-5350MHz (52-64): 22.99dBm(199mW)

5470-5725MHz (100-140): 29.98dBm(995mW)

L'utilizzo di questo dispositorio è limitatoagli ambienti interni quando si stautilizzando la banda di frequenze compresa tra i 5150 e i 5350 MHz.

L'adattatore deve essere installato vicino al dispositivo e lavorente accessibile.

Comunicazioni sulla sicurezza

• Usa quello prodotto in ambienti la cui temperatura sia compresa tra 0^(32^) e 40^(104^) .
• Consulta l'etichettaindicante la potenza posta sul fondo del prodotto e assicurati che l'adattatore di alimentazione sia compatible con tali valori.
• Non collocare il dispositivo su superfici irregulari o instabili. Contatta il servizio clienti se lo chassis è stato danneggiato.
• NON ripore oggetti sopra il dispositivo e non infrilare alcun oggetto all'interno del dispositivo.
• NON esporre a liquidi, pioggia o umidità. NON usare il modem durante i temporali.
• NON coprige le prese d'aria del prodotto per evitare che il systema si surriscaldi.
• NON utilizzato cavi di alimentazione, accessori o periferiche danneggiate.
• Se l'adattatore è danneggiato non provare a ripararlo. Contatta un techniciano qualificato o il rivenditore.
• Per prevenire il rischio di scosse elettriche scollega il cavo di alimentazione alla presa di corrente prima di spostare il systema.
• NON montate quello dispositivo ad un'altezza superiore a 2 metri.
