NÁVOD K OBSLUZE STF8 OLYMPUS

8:1, 4:1, 2:1, 1:1, 1:2, 1:4

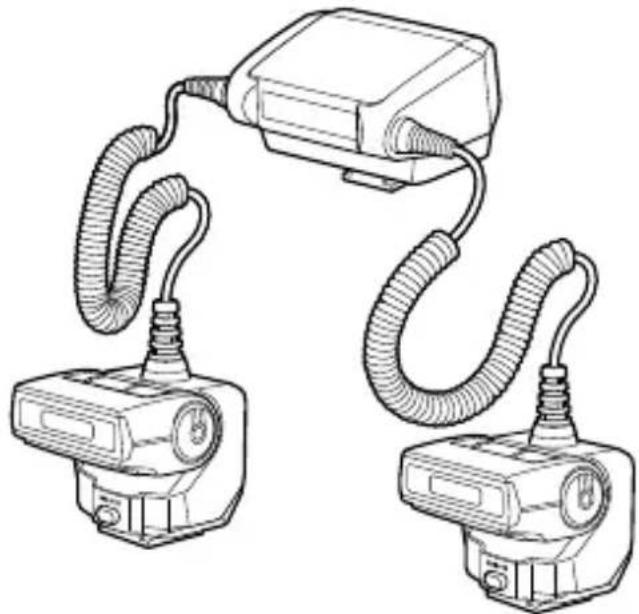

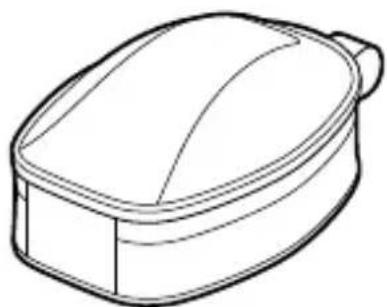

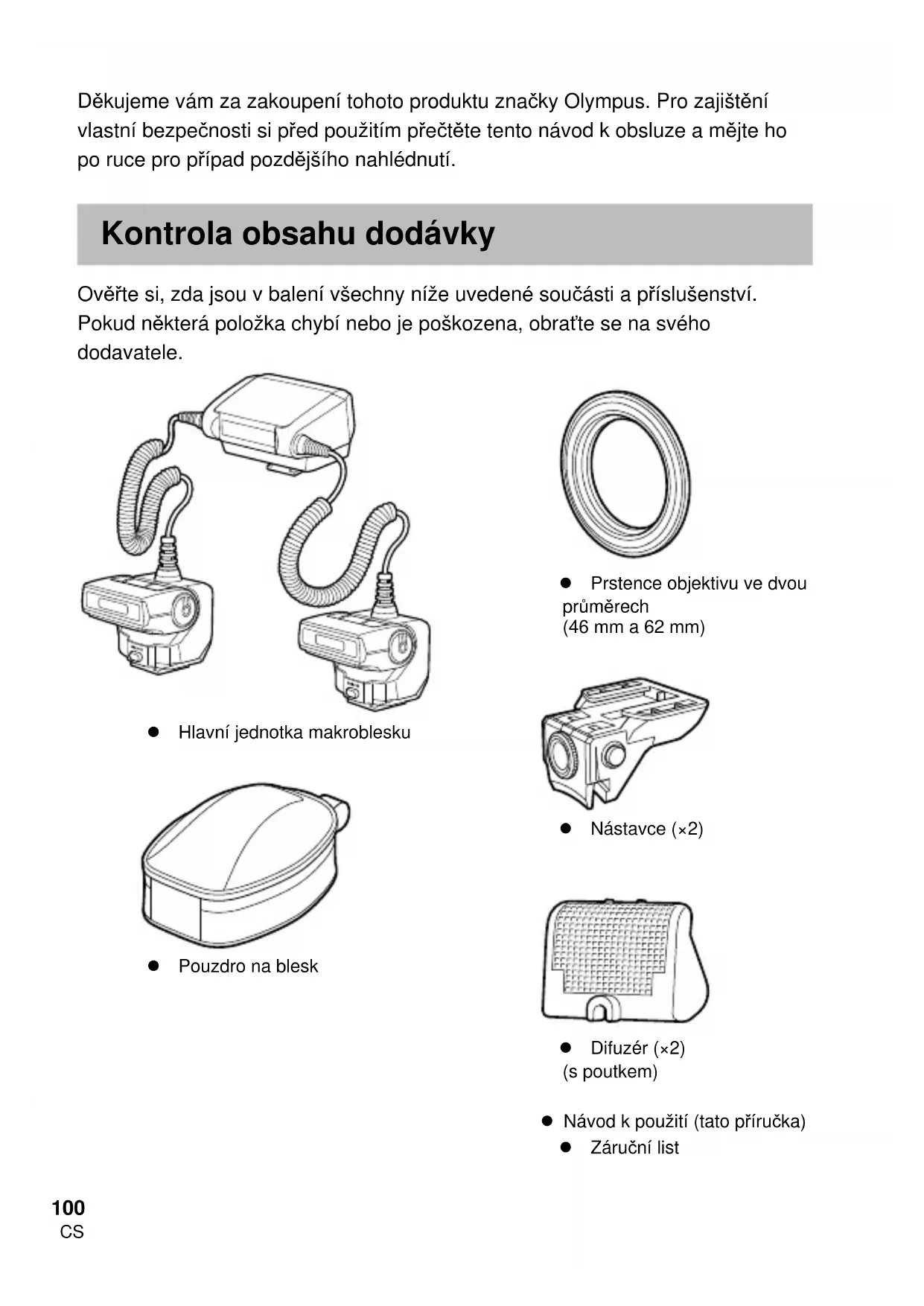

Děkujeme vám za zakoupení tohoto produktu značky Olympus. Pro zajištění vlastní bezpečnosti si před použitím přečtěte tento návod k obsluze a mějte ho po ruce pro případ pozdějšího nahlédnutí. Kontrola obsahu dodávky Ověřte si, zda jsou v balení všechny níže uvedené součásti a příslušenství. Pokud některá položka chybí nebo je poškozena, obraťte se na svého dodavatele. Návod k použití (tato příručka) Záruční list Hlavní jednotka makroblesku Pouzdro na blesk Prstence objektivu ve dvou průměrech (46 mm a 62 mm) Nástavce (×2) Difuzér (×2) (s poutkem)101

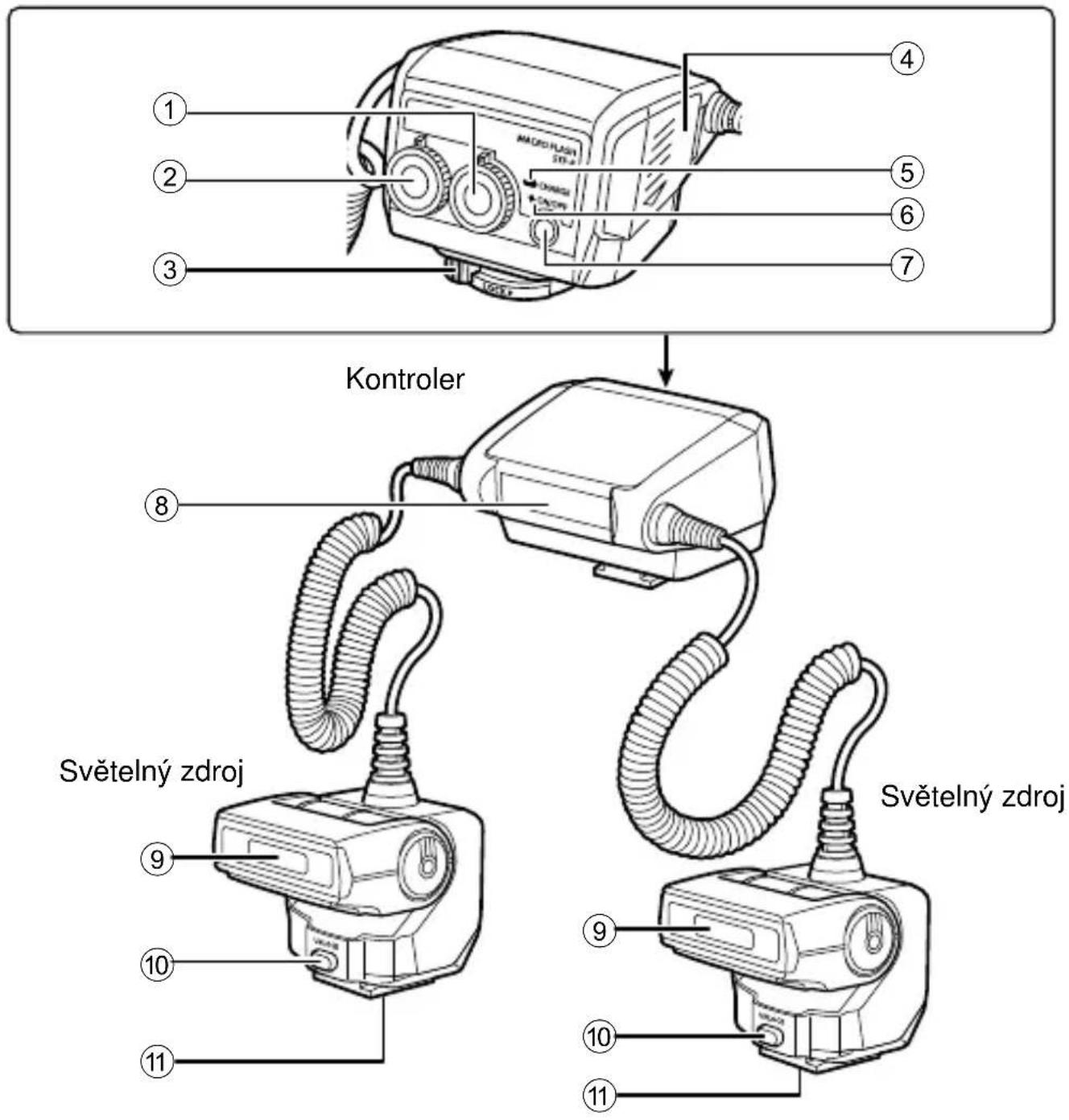

1 Ovladač poměru blesku 2 Ovladač režimu 3 Západka 4 Kryt bateriového prostoru 5 Indikátor CHARGE 6 Indikátor 7 Vypínač ON/OFF 8 Vzdálené okénko vyzařující světlo 9 Okénko vyzařující světlo 0 Tlačítko UNLOCK a Patice pro stativ Kontroler Světelný zdroj Světelný zdroj102

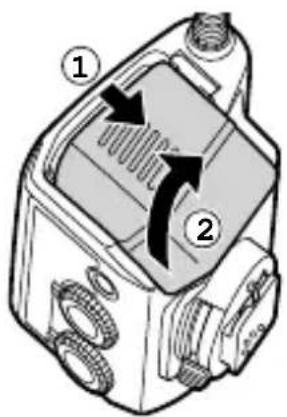

Příprava na snímání záběrů Příprava baterie (prodává se samostatně)Příprava baterie (prodává se samostatně) Vyberte si z níže uvedených typů:• Baterie AA (R6) NiMH (× 4) • Alkalické baterie AA (R6) (× 4)Manganové baterie AA (R6) nelze použít. Vkládání bateriíVkládání baterií 1 Otevřete kryt bateriového prostoru. 2 Vložte baterie a dbejte na dodržení správné polarity +/– . 3 Uzavřete kryt bateriového prostoru.

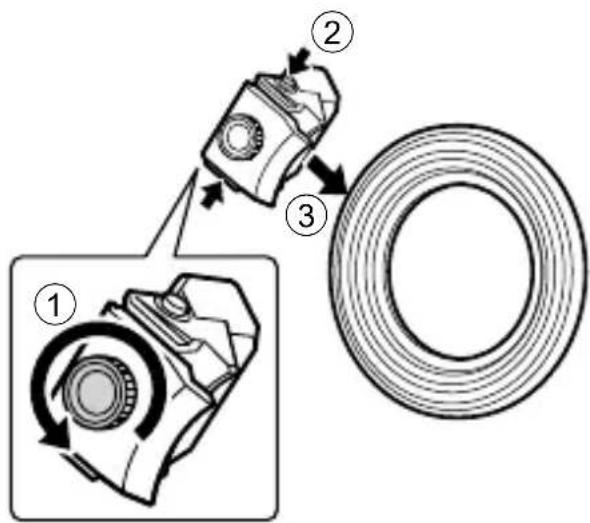

Připevnění k fotoaparátuPřipevnění k fotoaparátu Ověřte si, zda je fotoaparát i makroblesk vypnutý. Pokud je blesk nebo fotoaparát při připevňování či odebírání blesku zapnutý, může dojít k poruše. 1 Pokud jsou šrouby na nástavcích utaženy, povolte je (

2 Přidržujte tlačítka na obou stranách nástavce (

) a přitom nástavec nasaďte na prstenec objektivu (

• Vyberte prstenec, jehož velikost odpovídá průměru fi ltru používaného objektivu.

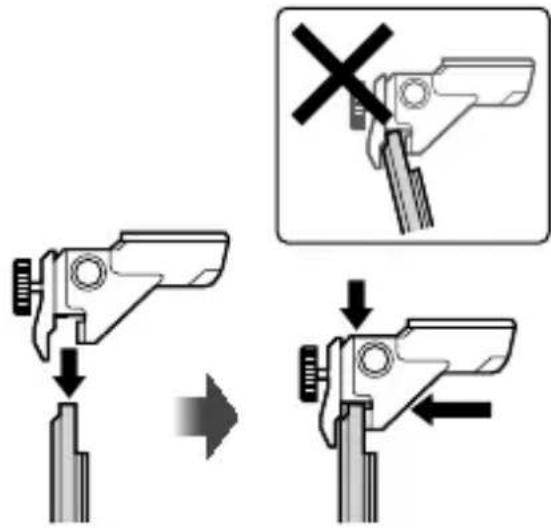

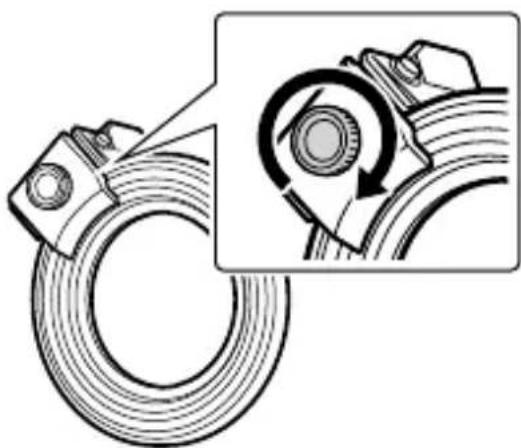

• Současně s přidržením tlačítek na obou stranách nástavce zasuňte prstenec objektivu kolmo zcela do nástavce tak, aby se proti němu stlačily zuby nástavce jako na vyobrazení. Při nasazování udržujte prstenec objektivu v rovině. 3 Utáhněte šrouby a tak zajistěte nástavec k prstenci.

• Pokud chcete polohu nástavce na prstenci objektivu změnit, posuňte ho podél prstence a zároveň přidržujte tlačítka po obou stranách nástavce.

• Při sundávání nástavce povolte šroub a nástavec vysuňte z prstence. Během otáčení šroubu udržujte nástavec v rovině.

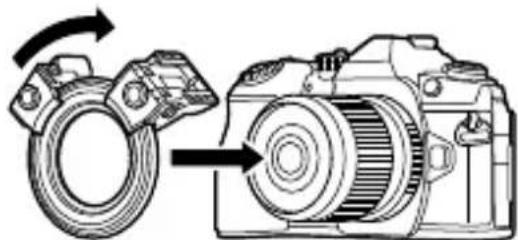

• Při připevňování dalšího nástavce opakujte kroky 1 až 3. 4 Prstenec objektivu s nasazenými nástavci připevněte k objektivu fotoaparátu.

• Pokud by byly nástavce blokovány úchopem fotoaparátu nebo jinou překážkou, při nasazování prstence objektivu je posuňte.104

5 Západku na kontroleru posuňte ve směru opačném, než označuje ikona [LOCK ►] (

6 Kontroler nasaďte na sáňky pro příslušenství fotoaparátu (

• Zasuňte ho pevně až na doraz, dokud nezacvakne na své místo. 7 Západku posuňte do polohy [LOCK ►] (

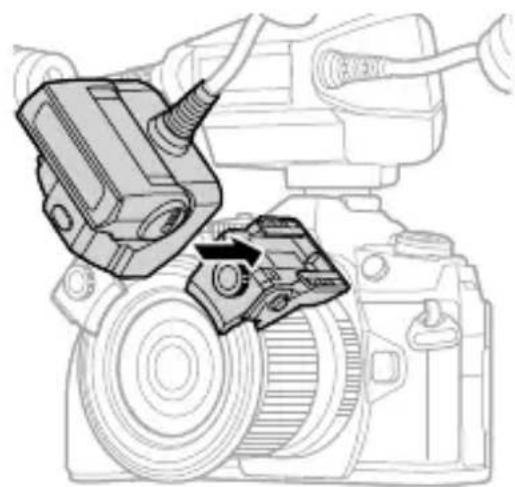

8 Na příslušný nástavec nainstalujte světelný zdroj.

• Zasuňte ho pevně až na doraz, dokud nezacvakne na místo.

• Světelný zdroj sundávejte tahem se současným stiskem tlačítka UNLOCK. Instalace je dokončena.105

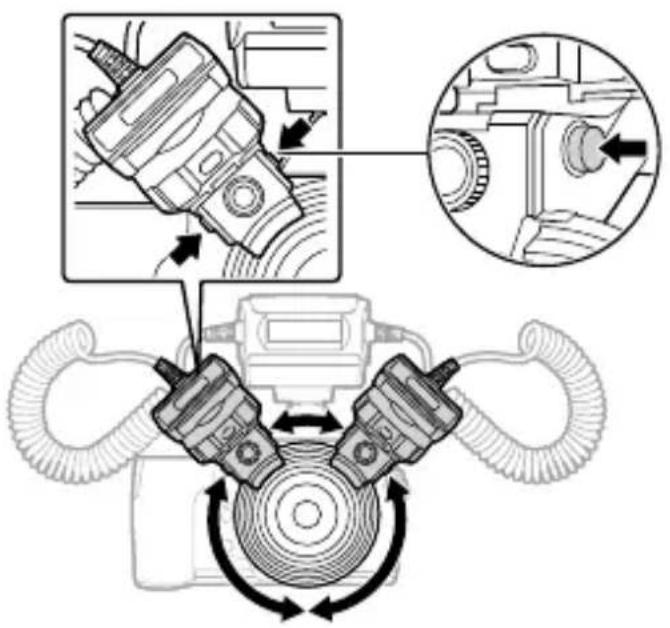

Seřízení vyzařovacího úhluSeřízení vyzařovacího úhlu 1 Chcete-li upravit polohu světelných zdrojů, přidržujte tlačítka po obou stranách nástavců a současně je posouvejte po prstenci objektivu.

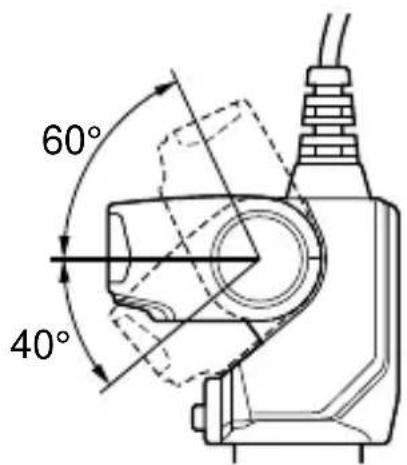

• Polohu zafi xujete uvolněním tlačítek.• Kolem prstence objektivu je možný pohyb v rozsahu 360°. 2 Úprava úhlu světelného zdroje.
• Polohu světelného zdroje lze seřídit nahoru a dolů podle úhlů znázorněných na nákresu. 40° 60°

• Při pořizování snímků zblízka se širokoúhlým objektivem nebo makroobjektivem může být osvětlení nedostatečné. V tomto případě použijte difuzér. g „Použití difuzéru” (str. 109)106

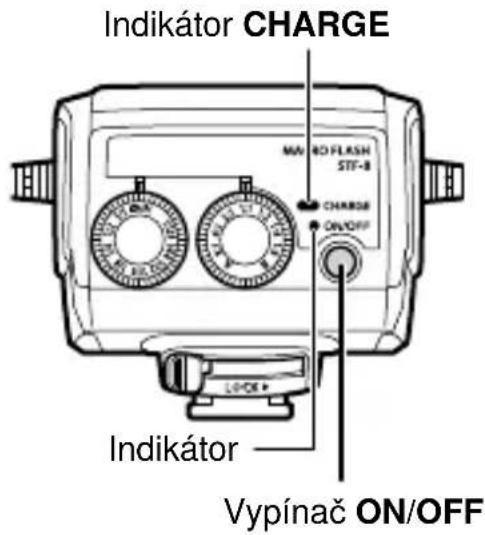

Základní snímání záběrů a nastavení Zapnutí makrobleskuZapnutí makroblesku Makroblesk nasaďte na fotoaparát a poté fotoaparát i makroblesk zapněte. 1 Stiskněte tlačítko ON/OFF.

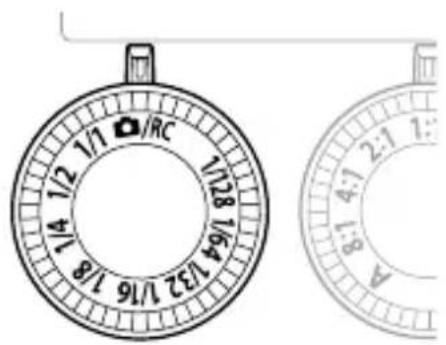

• Indikátor se rozsvítí zeleně.• Při zapnutí fotoaparátu se automaticky zapne i makroblesk. Pokud se fotoaparát přepne do režimu spánku, přepne se do tohoto režimu i makroblesk.• Po dokončení nabíjení se rozsvítí indikátor CHARGE. Pokud se po uplynutí níže uvedených časů indikátor CHARGE nerozsvítí, nabijte nebo vyměňte baterie:45 sekund (baterie NiMH)45 sekund (alkalické baterie) Snímání záběrůSnímání záběrů 1 Ovladač režimu na makroblesku nastavte do polohy

2 K volbě režimu blesku použijte ovládací prvky fotoaparátu.

• Lze nastavit automatický nebo ruční blesk. Podrobnosti naleznete v návodu k fotoaparátu. 3 Nastavte poměr světelné intenzity. g „Nastavení poměru světelné intenzity” (str. 107) 4 Stisknutím spouště vyfotografujte snímek. Vypínač ON/OFFIndikátorIndikátor CHARGE107

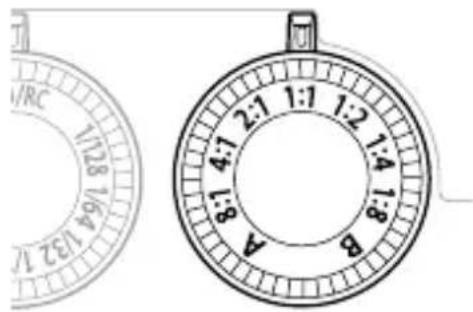

Nastavení poměru světelné intenzity Nastavení poměru světelné intenzity Poměr intenzity dvou světelných zdrojů lze změnit. Díky různým úrovním zastínění objektu lze vytvořit trojrozměrný efekt. Lze použít také jenom jeden zdroj světla. 1 Otáčením ovladače poměru blesku nastavte poměr světelné intenzity.

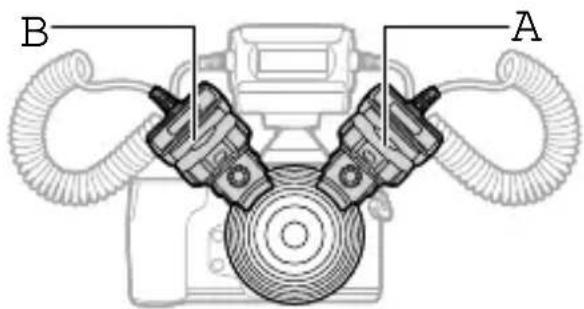

• Zvolte poměr světelné intenzity 8:1, 4:1, 2:1, 1:1, 1:2, 1:4 nebo 1:8.• Chcete-li použít pouze jeden světelný zdroj, nastavte ovladač poměru blesku na A nebo B.

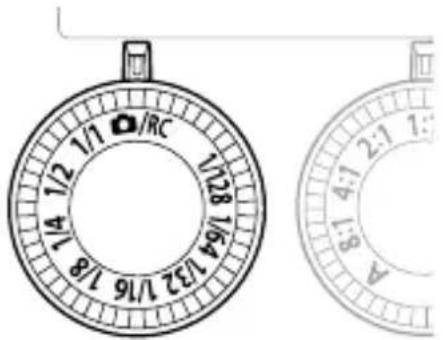

Ruční nastavení výkonu bleskuRuční nastavení výkonu blesku Výkon blesku lze nastavit ručně prostřednictvím režimu blesku na fotoaparátu nebo ovladačem režimu na makroblesku. Režim blesku na fotoaparátu umožňuje jemnější nastavení intenzity světla. Nastavení výkonu blesku prostřednictvím režimu blesku na fotoaparátuNastavení výkonu blesku prostřednictvím režimu blesku na fotoaparátu 1 Ovladač režimu na makroblesku nastavte do polohy

2 K volbě režimu blesku použijte ovládací prvky fotoaparátu. Nastavení výkonu blesku na jednotce makrobleskuNastavení výkonu blesku na jednotce makroblesku 1 Ovladač režimu na makroblesku nastavte do polohy od 1/1 až po 1/128.

• Pokud se nastavení na makroblesku a na fotoaparátu liší, nastavení na makroblesku má přednost.

• Pokud používáte fotoaparát, který není od výrobce Olympus, nastavte výkon blesku prostřednictvím ovladače režimu na makroblesku. g „Fotografování s přístroji jiné značky než Olympus” (str. 110)109

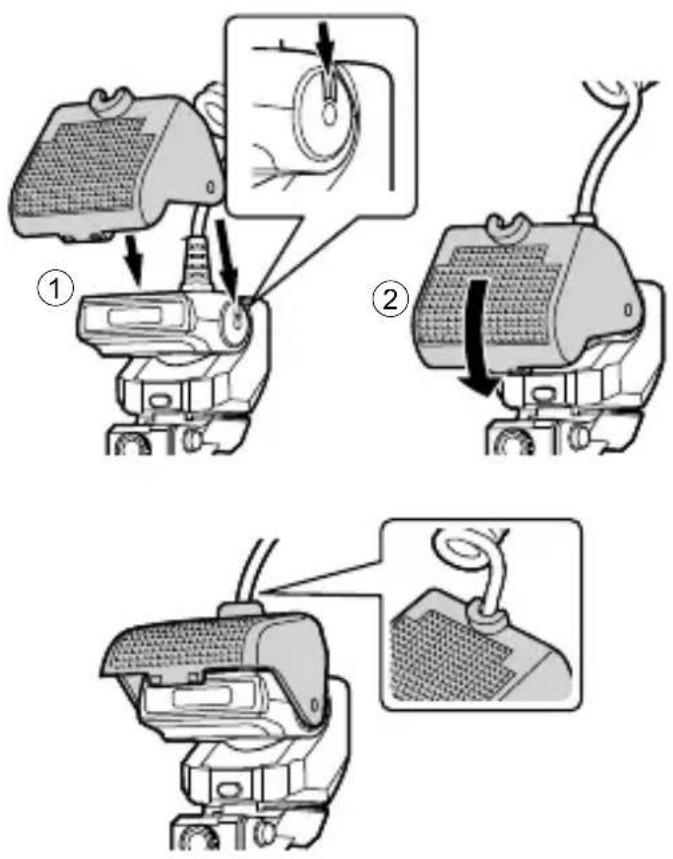

Další funkce Použití difuzéru Použití difuzéru Difuzér umožňuje fotografování pod měkkým osvětlením potlačením stínů objektu. Rozšiřuje možnosti fotografování, například umožňuje použít širší clonu (F). Při pořizování snímků zblízka se širokoúhlým objektivem nebo makroobjektivem může být osvětlení nedostatečné. Díky použití difuzéru mohou být výsledky dokonalejší. 1 Přiložený difuzér nasaďte na světelný zdroj (1).

• Nejprve připojte difuzér ke kabelu blesku pomocí poutka.• Zoubek uvnitř difuzéru nasaďte do drážky na boku světelného zdroje. 2 Difuzér zajistíte tak, že ho otočíte, dokud nezapadne na své místo v nástavci (2).

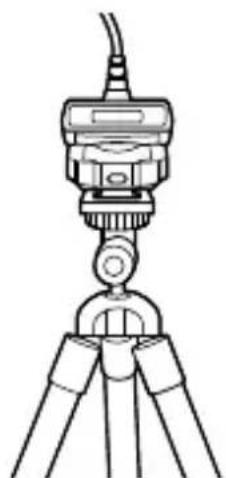

• Pokud nebudete difuzér používat, můžete ho ponechat připevněný na světelném zdroji. Stačí ho zvednout a zajistit na kabelu. Instalace světelného zdroje na stativInstalace světelného zdroje na stativ Světelný zdroj je na spodní straně opatřen otvorem pro stativ. Světelné zdroje lze uspořádat tak, že je samostatně připevníte na příslušné stativy vlevo a vpravo.110

Bezdrátové ovládání jednotek blesku na dálkuBezdrátové ovládání jednotek blesku na dálku Tento produkt lze připojit k digitálním fotoaparátům Olympus, které podporují režim RC a bezdrátové ovládání většího počtu blesků na dálku. Informace týkající se fotoaparátů, které podporují režim RC, naleznete v návodu k fotoaparátu. 1 Makroblesk nasaďte na fotoaparát a ovladač režimu přepněte do polohy

• Režim RC lze použít, i když ovladač režimu není v poloze , ale nastavení na makroblesku má při stanovení chování blesku přednost. 2 Blesk kompatibilní s režimem RC, který chcete ovládat, přepněte do režimu RC a nastavte jej.

• Podrobnosti naleznete v návodu k blesku. 3 Fotoaparát přepněte do režimu RC a nakonfi gurujte režim ovládání blesku a další nastavení.

• Podrobnosti naleznete v návodu k fotoaparátu.

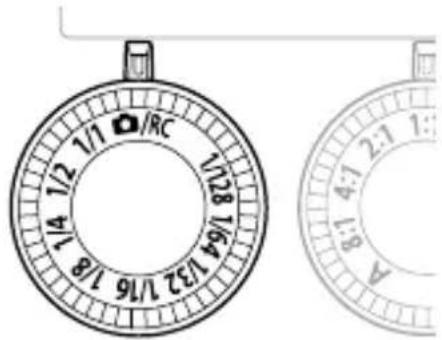

• Tento produkt nepodporuje blesk Super FP. Fotografování s přístroji jiné značky než Olympus Fotografování s přístroji jiné značky než Olympus Pokud nelze ovládat blesk prostřednictvím komunikace s fotoaparátem, nastavte výkon blesku ručně. 1 Ovladač režimu na makroblesku nastavte do polohy mezi 1/1 a 1/128. 2 Stisknutím spouště vyfotografujte snímek.111

Bezpečnostní opatření Pro zajištění bezpečného používání si důkladně přečtěte UPOZORNĚNÍ a VAROVÁNÍ. Tato bezpečnostní opatření chrání uživatele a ostatní a zabraňují poškození majetku. POZOR Nedodržení instrukcí označených tímto symbolem může mít za následek úraz nebo zranění s následkem smrti.

• Nepoužívejte elektronický blesk na místech, kde mohou být přítomny hořlavé nebo výbušné plyny. Jinak může dojít k výbuchu nebo požáru.

• Výrobek přímo nepájejte, neupravujte, nepřetvářejte ani nerozebírejte.

• Nezakrývejte refl ektor blesku rukou a nedotýkejte se refl ektoru po opakovaném vypalování blesku. Může dojít k popálení kůže.

• Voda a nečistota uvnitř přístroje může způsobit požár nebo úraz elektrickým proudem. Pokud je přístroj ponořen nebo vystaven působení vody nebo pokud jsou uvnitř přístroje nalezeny nečistoty, okamžitě vypněte napájení a opatrně vyjměte baterie. Obraťte se na prodejce nebo autorizovaný servis Olympus.

• Abyste předešli dopravní nehodě, nesměřujte blesk přímo na osobu řídící motorové vozidlo.

• Nepoužívejte blesk nebo AF iluminátor v těsné blízkosti ostatních lidí (zejména v blízkosti dětí). Uchovávejte blesk mimo dosah dětí. Světlo z blesku může způsobit poškození zraku.

• Nepoužívejte baterie, které pro tento blesk nejsou určeny.

• Nemíchejte staré a nové baterie nebo baterie vyrobené různými výrobci.

Nespojujte materiály , jako je kov s (+) nebo (–) baterií. VAROVÁNÍ Nedodržení instrukcí označených tímto symbolem může mít za následek úraz nebo poškození majetku.

• Pokud si všimnete neobvyklých jevů, jako je zápach, hluk nebo kouř, přestaňte toto zařízení používat. Jinak může dojít k požáru nebo popálení. Opatrně vyjměte baterie, abyste se nepopálili, a obraťte se na prodejce nebo autorizovaný servis Olympus.

• Neobsluhujte mokrýma rukama. To může způsobit závadu nebo úraz elektrickým proudem.

• Baterie nepoužívejte a neponechávejte na místech vystavených vysokým teplotám (např. na přímém slunci, v horkém vozidle nebo poblíž topidla).

• Před nasazením makroblesku na fotoaparát otřete z kontaktů nečistoty a vlhkost, aby nedošlo k závadě.112

Technické údaje MODEL Č. STF-8 Typ výrobku Externí elektronický blesk pro digitální fotoaparát Směrné číslo Při použití 1 blesku: 6,0 (ISO100), 8,5 (ISO200) Při použití 2 blesků: 8,5 (ISO100), 12,0 (ISO200) Úhel záblesku Nahoru-dolů 60°, doleva/doprava 72° (1 blesk) Úhel odrazu Nahoru-dolů 100° (1 blesk) Režimy blesku TTL-AUTO, MANUAL Počet vypálených blesků (při plné aktivaci)* Cca 1 330x (při napájení bateriemi NiMH AA(R6)) Cca 480x (při napájení alkalickými bateriemi AA(R6)) Doba nabíjení Cca 4 sekundy (při napájení bateriemi NiMH AA(R6)) Cca 4 sekundy (při napájení alkalickými bateriemi AA (R6)) (od plné aktivace až po rozsvícení indikátoru CHARGE)* Odolnost proti postříkání vodou Ochrana třídy 1 (IPX1): ekvivalent JISC0920/IEC60529 (naměřené hodnoty získány z interních testů společnosti Olympus) Provozní podmínky Teplota: –10 až 40 °C Vlhkost: 30 až 90 % Rozměry Kontroler: 66,9 (Š) × 59,1 (V) × 68,5 (H) mm Světelný zdroj (1 blesk): 45,4 (Š) × 39,7 (V) × 42,3 (H) mm Hmotnost Cca 283 g (kromě baterie, nástavců a prstenců objektivu)

• Naměřené hodnoty získány z interních testů společnosti Olympus. Skutečné hodnoty se mohou lišit podle fotografi ckých podmínek. Technické údaje podléhají změnám bez upozornění nebo závazku ze strany výrobce.113

Evropská technická podpora zákazníků Navštivte naše domovské stránky http://www.olympus-europa.com nebo volejte: Tel. 00800 - 67 10 83 00 (zdarma) +49 40 - 237 73 899 (zpoplatněná linka) Pro zákazníky v Evropě Tento symbol [přeškrtnutý kontejner s kolečky podle WEEE příloha IV] znamená povinnost třídění elektrotechnického odpadu v zemích EU. Nevyhazujte prosím zařízení do běžného komunálního odpadu. Při likvidaci vysloužilého zařízení využijte systém sběru tříděného odpadu, který je zavedený ve vaší zemi.114
