BEDIENUNGSANLEITUNG STF8 OLYMPUS

BEDIENUNGSANLEITUNG 114

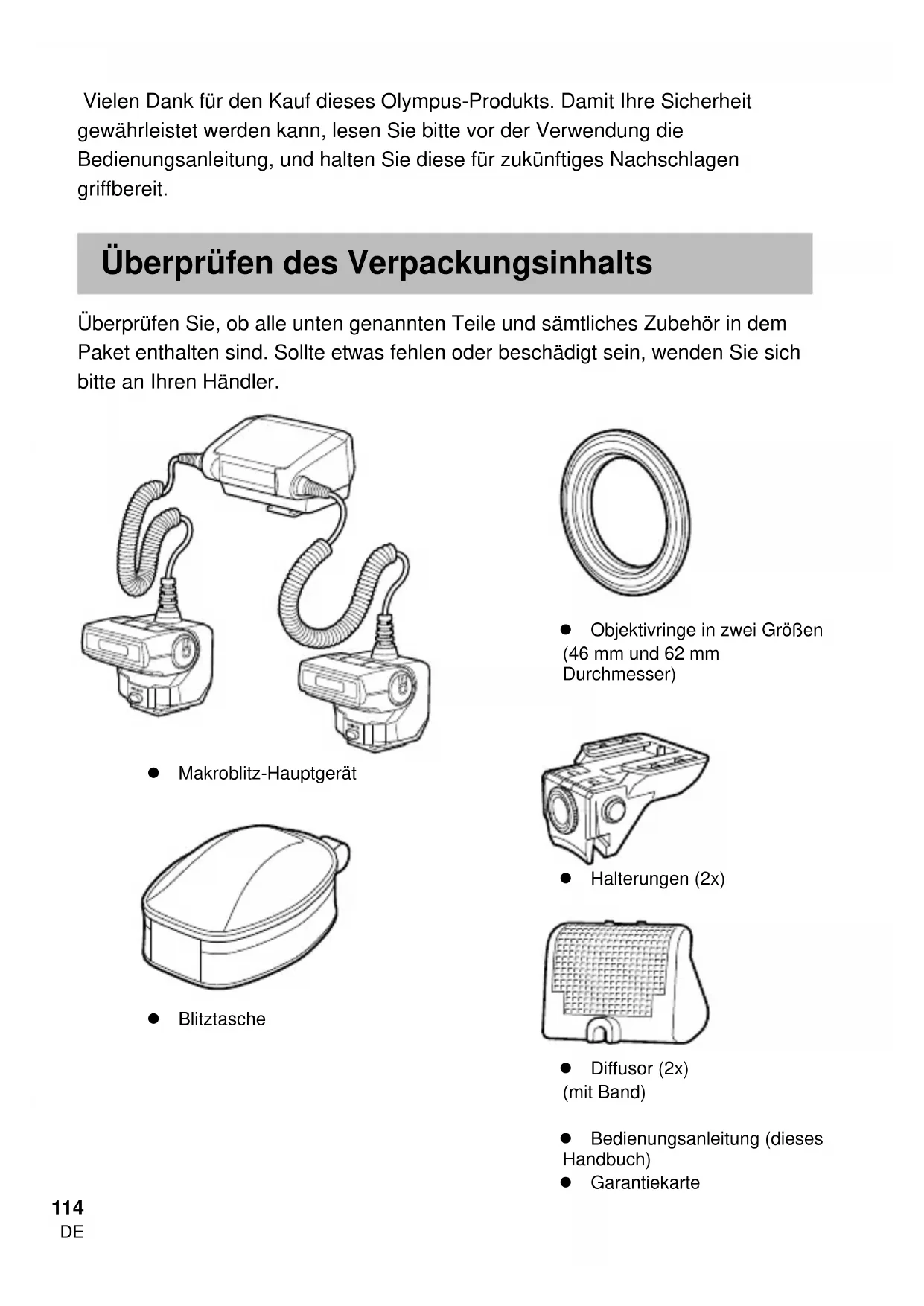

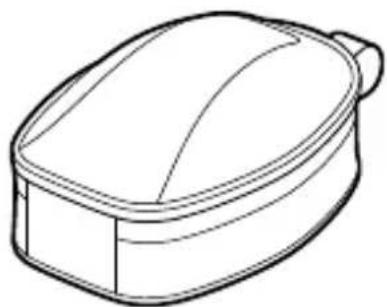

Vielen Dank für den Kauf dieses Olympus-Produkts. Damit Ihre Sicherheit gewährleistet werden kann, lesen Sie bitte vor der Verwendung die Bedienungsanleitung, und halten Sie diese für zukünftiges Nachschlagen griffbereit. Überprüfen des Verpackungsinhalts Überprüfen Sie, ob alle unten genannten Teile und sämtliches Zubehör in dem Paket enthalten sind. Sollte etwas fehlen oder beschädigt sein, wenden Sie sich bitte an Ihren Händler. Bedienungsanleitung (dieses Handbuch) Garantiekarte Makroblitz-Hauptgerät Blitztasche Objektivringe in zwei Größen (46 mm und 62 mm Durchmesser) Halterungen (2x) Diffusor (2x) (mit Band)115

Bezeichnung der Teile

1 Blitzverhältnis-Einstellrad 2 Modus-Einstellrad 3 Verriegelung 4 Batteriefachdeckel 5 CHARGE-Lampe 6 Anzeigelampe 7 ON/OFF-Taste 8 Blitzfernsteuerung 9 Blitzfenster 0 UNLOCK-Taste a Stativsockel Steuereinheit Blitzeinheit Blitzeinheit116

Vorbereiten für die Aufnahme Vorbereiten der Batterie (separat erhältlich)Vorbereiten der Batterie (separat erhältlich) Verwenden Sie einen der nachfolgenden Batterietypen:• AA (R6) NiMH-Batterien (4x) • AA (R6) Alkalibatterien (4x)AA (R6)-Manganbatterien dürfen nicht verwendet werden. Einlegen der BatterienEinlegen der Batterien 1 Öffnen Sie den Batteriefachdeckel. 2 Legen Sie die Batterien mit der richtigen Polarität (+/–) ein. 3 Schließen Sie den Batteriefachdeckel.

Anbringen an der KameraAnbringen an der Kamera Vergewissern Sie sich, dass sowohl Kamera als auch Makroblitz ausgeschaltet sind. Falls der Makroblitz beim Anbringen oder Abnehmen eingeschaltet ist, kann es zu Betriebsstörungen kommen. 1 Wenn die Schrauben der Halterungen festgezogen sind, lösen Sie diese (

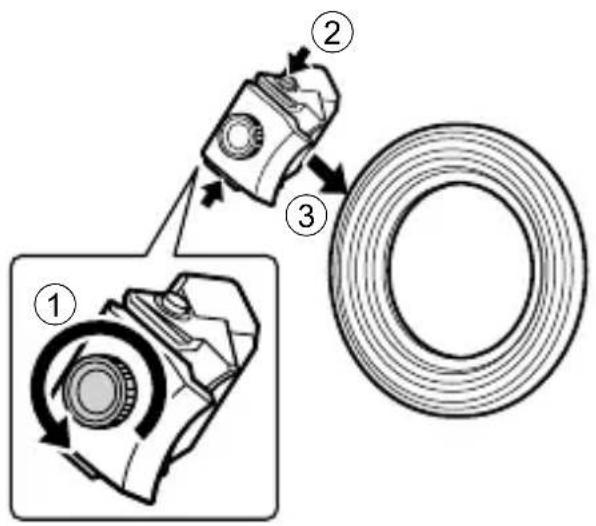

2 Halten Sie die Knöpfe auf beiden Seiten der Halterung gedrückt (

) und bringen Sie die Halterung am Objektivring (

• Wählen Sie den Objektivring aus, dessen Größe dem Filterdurchmesser des verwendeten Objektivs entspricht.

• Halten Sie die Knöpfe auf beiden Seiten der Halterung gedrückt, und setzen Sie den Objektivring senkrecht bis zum Anschlag in die Halterung, so dass die Zangen der Halterung dagegen drücken (siehe Abbildung). Halten Sie den Objektivring gerade, während Sie ihn einsetzen. 3 Ziehen Sie die Schrauben fest, um die Halterung am Objektivring zu sichern.

• Wenn Sie die Position der Halterung am Objektivring ändern möchten, halten Sie die Knöpfe auf beiden Seiten der Halterung gedrückt und verschieben Sie diese am Objektivring.

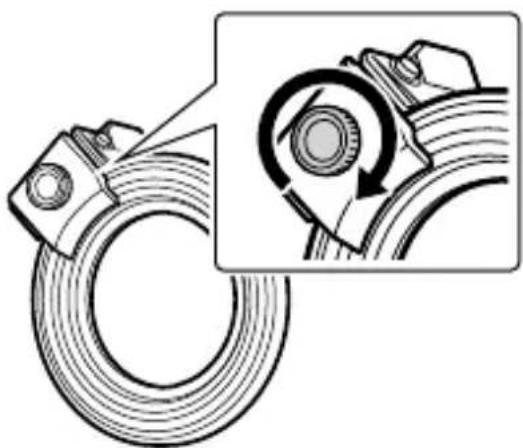

• Um die Halterung abzunehmen, lösen Sie die Schraube und entfernen Sie die Halterung vom Objektivring. Halten Sie die Halterung gerade, während Sie die Schraube drehen.

• Zum Anbringen der anderen Halterung wiederholen Sie die Schritte 1 bis 3. 4 Bringen Sie den Objektivring mit den befestigten Halterungen am Objektiv der Kamera an.

• Wenn die Halterungen beim Anbringen des Objektivrings durch einen Kameragriff oder ein anderes Objekt behindert werden, verschieben Sie die Halterungen entsprechend.118

5 Schieben Sie die Verriegelung an der Steuereinheit in die dem [LOCK ►]-Pfeil entgegengesetzte Richtung (

6 Bringen Sie die Steuereinheit am Zubehörschuh der Kamera an

• Schieben Sie diesen bis zum Anschlag in den Zubehörschuh, bis er einrastet. 7 Schieben Sie die Verriegelung in die [LOCK ►]-Position (

8 Bringen Sie die beiden Blitzeinheiten an der jeweiligen Halterung an.

• Schieben Sie jede Blitzeinheit bis zum Anschlag in die Halterung ein, bis diese einrastet.

• Zum Entfernen einer Blitzeinheit halten Sie die UNLOCK-Taste gedrückt und ziehen Sie diese heraus. Damit ist die Anbringung abgeschlossen.119

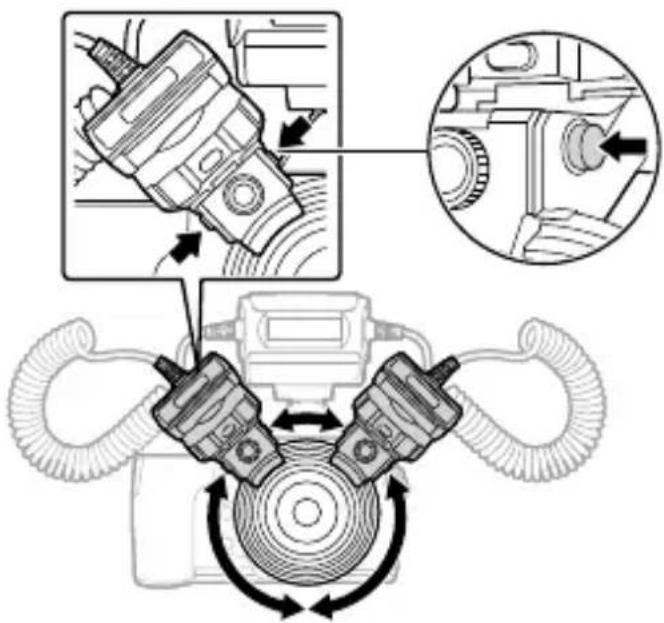

Festlegen des EinfallswinkelsFestlegen des Einfallswinkels 1 Stellen Sie die Position der Blitzeinheiten ein. Halten Sie dazu die Knöpfe auf beiden Seiten der Halterung gedrückt und verschieben Sie die Einheiten am Objektivring in die gewünschte Position.

• Lassen Sie die Tasten los, um die Position zu fi xieren.• Die Einheiten können über den gesamten Umfang des Objektivrings (360 °) verschoben werden. 2 Stellen Sie den Winkel der Blitzeinheiten nach Bedarf ein.

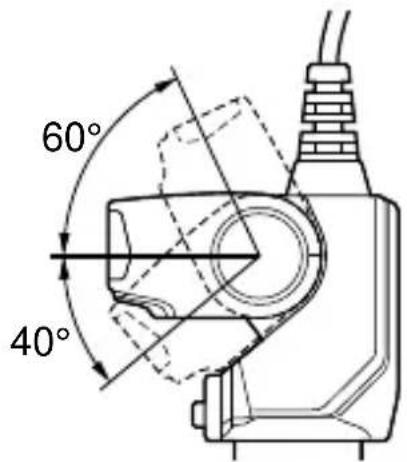

• Der Blitzwinkel kann wie in der Abbildung nach oben und unten eingestellt werden. 40° 60°
• Die Beleuchtung kann unzureichend sein, wenn Sie Fotos aus sehr kurzem Abstand mit einem Weitwinkelobjektiv oder Makroobjektiv aufnehmen. In diesem Fall verwenden Sie den Diffusor. g „Arbeiten mit dem Diffusor“ (S. 123)120

Grundlegende Aufnahmefunktionen und Einstellungen Einschalten des MakroblitzesEinschalten des Makroblitzes Bringen Sie den Makroblitz an der Kamera an und schalten Sie Kamera und Makroblitz ein. 1 Drücken Sie die ON/OFF-Taste.

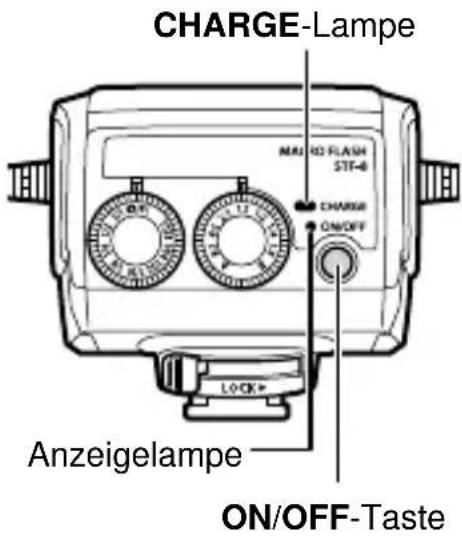

• Die Anzeigelampe leuchtet grün.• Wenn die Kamera eingeschaltet ist, wird der Makroblitz automatisch mit Strom versorgt. Der Makroblitz geht auch in den Ruhemodus, sobald die Kamera in den Ruhemodus wechselt.• Wenn der Ladevorgang abgeschlossen ist, leuchtet die CHARGE-Lampe. Laden Sie die Batterien auf bzw. wechseln Sie diese aus, wenn die CHARGE-Lampe nach Ablauf der folgenden Zeit nicht leuchtet:45 Sekunden (NiMH-Batterien)45 Sekunden (Alkalibatterien) AufnahmebetriebAufnahmebetrieb 1 Stellen Sie das Modus-Einstellrad am Makroblitz auf

2 Wählen Sie mit den Bedienelementen der Kamera den Blitzmodus aus.

• Sie können den Blitz auf automatisch oder manuell einstellen. Einzelheiten hierzu fi nden Sie in der Bedienungsanleitung der Kamera. 3 Stellen Sie das Blitzverhältnis ein. g „Einstellen des Blitzverhältnisses“ (S. 121) 4 Drücken Sie den Auslöser, um das Bild aufzunehmen. ON/OFF-TasteAnzeigelampeCHARGE-Lampe121

Einstellen des Blitzverhältnisses Einstellen des Blitzverhältnisses Sie können die Lichtintensität der beiden Blitzeinheiten im Verhältnis zueinander ändern. Dadurch haben Sie die Möglichkeit, am Motiv verschiedene Schattierungsgrade zu erzeugen und damit eine dreidimensionale Wirkung zu erzielen. Es ist auch möglich, nur eine Blitzeinheit zu verwenden. 1 Um das Blitzverhältnis einzustellen, drehen Sie am Blitzverhältnis- Einstellrad.

• Wählen ein Blitzverhältnis von 8:1, 4:1, 2:1, 1:1, 1:2, 1:4 oder 1:8.• Wenn Sie nur eine Blitzeinheit verwenden möchten, stellen Sie das Blitzverhältnis-Einstellrad auf A bzw. B.

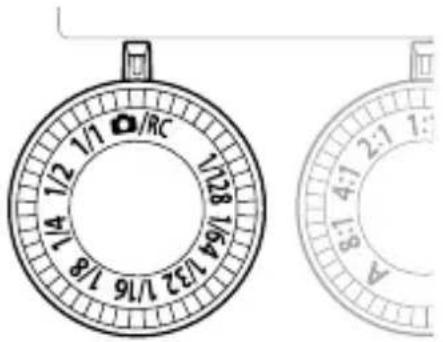

Manuelles Einstellen der BlitzleistungManuelles Einstellen der Blitzleistung Sie können die Blitzleistung manuell einstellen. Dies geschieht entweder über den Blitzmodus der Kamera oder über das Modus-Einstellrad am Makroblitz. Über den Blitzmodus der Kamera können Sie die Lichtmenge feiner steuern. Einstellen der Blitzleistung über den Blitzmodus der KameraEinstellen der Blitzleistung über den Blitzmodus der Kamera 1 Stellen Sie das Modus-Einstellrad am Makroblitz auf

2 Wählen Sie mit den Bedienelementen der Kamera den Blitzmodus manuell aus. Einstellen der Blitzleistung am MakroblitzEinstellen der Blitzleistung am Makroblitz 1 Stellen Sie das Modus-Einstellrad am Makroblitz auf eine Einstellung von 1/1 bis 1/128.

• Wenn die Einstellungen an Makroblitz und Kamera unterschiedlich sind, hat die Einstellung am Makroblitz Vorrang.

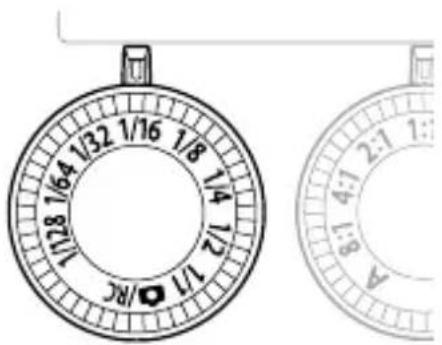

• Wenn Sie eine Kamera verwenden, die nicht von Olympus stammt, stellen Sie die Blitzleistung mit dem Modus-Einstellrad am Makroblitz ein. g „Aufnehmen mit Kameras von anderen Herstellern als Olympus“ (S. 124)123

Weitere Funktionen Arbeiten mit dem Diffusor Arbeiten mit dem Diffusor Der Diffusor ermöglicht Aufnahmen mit weichem Licht, das heißt, die Schatten des Motivs werden abgeschwächt. Er erweitert auch die Aufnahmemöglichkeiten, da er zum Beispiel eine größere Blende (F) ermöglicht. Die Beleuchtung kann unzureichend sein, wenn Sie Fotos aus sehr kurzem Abstand mit einem Weitwinkelobjektiv oder Makroobjektiv aufnehmen. Die Ergebnisse können durch die Verwendung des Diffusors verbessert werden. 1 Bringen Sie den mitgelieferten Diffusor an der Blitzeinheit (1) an.

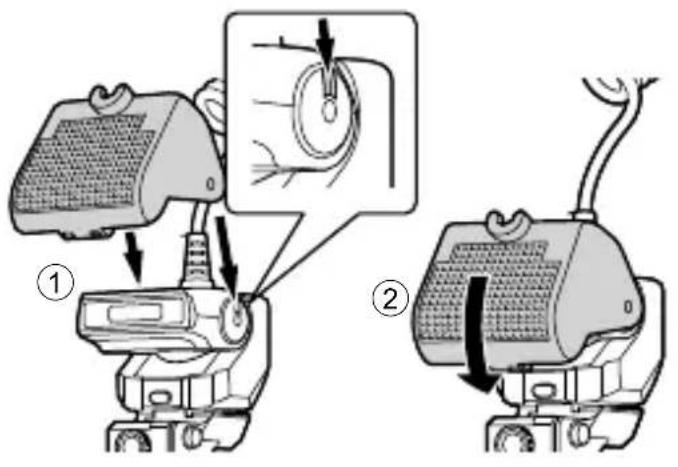

• Bringen Sie den Diffusor vorher mit dem Band am Blitzkabel an.• Setzen Sie die Raste im Inneren des Diffusors in die Nut an der Seite der Blitzeinheit ein. 2 Um den Diffusor zu fi xieren, drehen Sie diesen, bis er in der Halterung (2) einrastet.

• Wenn Sie den Diffusor nicht verwenden, kann er an der Blitzeinheit montiert bleiben. Heben Sie einfach den Diffusor nach oben und fi xieren Sie diesen am Kabel. Montage der Blitzeinheit auf einem StativMontage der Blitzeinheit auf einem Stativ Die Blitzeinheiten sind auf der Unterseite mit einem Stativgewinde ausgerüstet. Sie können die Blitzeinheiten links und rechts auf getrennten Stativen montieren.124

Drahtlose Steuerung von Slave-BlitzgerätenDrahtlose Steuerung von Slave-Blitzgeräten Dieses Produkt kann an Olympus-Digitalkameras angeschlossen werden, die den RC-Modus für die drahtlose Steuerung von mehreren Slave-Blitzgeräten unterstützen. Informationen über die Kameras, die den RC-Modus unterstützen, fi nden Sie in der Bedienungsanleitung der Kamera. 1 Bringen Sie den Makroblitz an der Kamera an, und stellen Sie das Modus-Einstellrad auf

• Der RC-Modus kann auch dann verwendet werden, wenn das Modus-Einstellrad nicht auf eingestellt ist, jedoch erhalten die Einstellungen am Makroblitz beim Festlegen des Blitzverhaltens Vorrang. 2 Stellen Sie den RC-kompatiblen Blitz ein, den Sie mit dem RC-Modus ansteuern möchten, und richten Sie diesen für die Aufnahme ein.

• Einzelheiten hierzu fi nden Sie in der Bedienungsanleitung des Blitzgeräts. 3 Stellen Sie die Kamera auf den RC-Modus, und konfi gurieren Sie den Blitzsteuermodus und andere Einstellungen.

• Einzelheiten hierzu fi nden Sie in der Bedienungsanleitung der Kamera.

• Der Super-FP-Blitzmodus wird von diesem Produkt nicht unterstützt. Aufnehmen mit Kameras von anderen Herstellern als Aufnehmen mit Kameras von anderen Herstellern als OlympusOlympus Wenn für die Blitzsteuerung keine Kommunikation mit der Kamera möglich ist, stellen Sie die Blitzleistung manuell ein. 1 Stellen Sie die Blitzleistung ein. Wählen Sie hierzu mit dem Modus- Einstellrad am Makroblitz einen Wert zwischen 1/1 und 1/128. 2 Drücken Sie den Auslöser, um das Bild aufzunehmen.125

Sicherheitsmaßnahmen Lesen Sie die Warnungs- und Vorsichtshinweise sorgfältig durch, um eine sichere Handhabung zu gewährleisten. Diese Sicherheitsmaßnahmen schützen Benutzer und Andere und beugen Sachbeschädigung vor. WARNUNG Die Missachtung der mit diesem Symbol gekennzeichneten Hinweise kann zu Verletzungen oder zum Tod führen.

• Das Blitzgerät niemals an Orten verwenden, an denen entfl ammbare Dämpfe oder Gase auftreten können. Andernfalls besteht Explosions- und Feuergefahr.

• Das Produkt nicht direkt löten, modifi zieren, umgestalten oder auseinanderbauen.

• Bedecken Sie die lichtrefl ektierende Fläche des Blitzes nicht mit Ihrer Hand und berühren Sie die lichtrefl ektierende Fläche nicht nach mehrfachem Auslösen des Blitzes. Das kann zu Hautverbrennungen führen.

• Das Eintreten von Wasser und Fremdkörpern in das Innere des Geräts kann Feuer oder Stromschläge verursachen. Wenn das Gerät in Wasser eingetaucht oder Wasser ausgesetzt wird oder innerhalb des Geräts unbekanntes Material gefunden wird, stellen Sie sofort den Strom ab und entfernen Sie vorsichtig die Batterien. Wenden Sie sich an Ihren Fachhändler oder eine von Olympus autorisierte Kundendienststelle.

• Um einen Verkehrsunfall zu verhindern, richten Sie den Blitz nicht auf eine Person, die ein motorisiertes Fahrzeug fährt.

• Verwenden Sie den Blitz oder das AF-Hilfslicht nicht in direkter Nähe Anderer (besonders Kinder). Verwahren Sie den Blitz außerhalb der Reichweite von Kindern. Blitzlicht kann zu Sehstörungen führen.

• Verwenden Sie keine Batterien, die nicht für den Gebrauch spezifi ziert sind.

• Niemals gleichzeitig neue und gebrauchte Batterien oder Batterien unterschiedlicher Hersteller verwenden.

• Berühren Sie die Pole (+) oder (–) der Batterie nicht mit Materialien wie Metall. ACHTUNG Nichtbeachtung der durch dieses Symbol gekennzeichneten Vorsichtsmaßnahmen kann zu Verletzungen oder Sachschäden führen.

• Wenn Sie irgendwelche Auffälligkeiten wie Geruch, Lärm oder Rauch bemerken, hören Sie auf dieses Gerät zu benutzen. Es kann sonst Brand oder Verbrennungen zur Folge haben. Entnehmen Sie vorsichtig die Batterien, um zu verhindert, dass Sie sich verbrennen und wenden Sie sich an Ihren Händler oder einen autorisierten Olympus Kundendienst.

• Nicht mit nassen Händen verwenden. Dies kann zu Betriebsstörungen oder elektrischen Schlägen führen.

• Verwenden oder lagern Sie die Batterien nicht an einem Ort, der hohen Temperaturen ausgesetzt ist (zum Beispiel unter direkter Sonneneinstrahlung, in heißen Fahrzeugen oder in der Nähe von Öfen).

• Bevor Sie den Makroblitz an der Kamera anbringen, wischen Sie Schmutz und Feuchtigkeit vom Kontaktpunkt ab, um Fehlfunktionen zu vermeiden.126

Produkttyp Externes elektronisches Blitzgerät für Digitalkameras Leitzahl Bei 1 Blitzeinheit: 6,0 (ISO100), 8,5 (ISO200) Bei 2 Blitzeinheiten: 8,5 (ISO100), 12,0 (ISO200) Ausleuchtwinkel Oben – unten 60°, links – rechts 72° (1 Blitzeinheit) Winkel für indirektes Blitzen Oben – unten 100° (1 Blitzeinheit) Blitzmodi TTL-AUTO, MANUAL Anzahl der Blitze (bei voller Aktivierung)* Ca. 1.330 mal (mit NiMH-Batterien vom Typ AA (R6)) Ca. 480 mal (mit Alkalibatterien vom Typ AA (R6)) Blitzladedauer Ca. 4 Sekunden (mit NiMH-Batterien vom Typ AA (R6)) Ca. 4 Sekunden (mit Alkalibatterien vom Typ AA (R6)) (von voller Blitzstärke bis zum Aufl euchten der Ladeanzeige CHARGE)* Spritzwasserschutz Schutzart 1 (IPX1): Gleichwertig mit JISC0920/IEC60529 (Messwerte bei hausinternen Tests bei Olympus ermittelt) Betriebsumgebung Temperatur: –10 bis 40°C Luftfeuchtigkeit: 30 bis 90% Abmessungen Steuereinheit: 66,9 (B) × 59,1 (H) × 68,5 (T) mm Blitzeinheit (1 Blitz): 45,4 (B) × 39,7 (H) × 42,3 (T) mm Gewicht Ca. 283 g (ohne Batterien, Halterungen und Objektivringe)

• Messwerte bei hausinternen Tests bei Olympus ermittelt. Die tatsächlichen Werte können in Abhängigkeit von den Aufnahmebedingungen abweichen. Änderungen der technischen Daten sind jederzeit und ohne Vorankündigung oder Verpfl ichtung des Herstellers vorbehalten.127

Technische Unterstützung für Kunden in Europa Bitte besuchen Sie unsere Internetseite http://www.olympus-europa.com oder wenden Sie sich telefonisch unter einer dieser Rufnummern an uns: 00800 - 67 10 83 00 (gebührenfrei) +49 40 - 237 73 899 (gebührenpflichtig) Für Europa Dieses Symbol [durchgestrichene Mülltonne nach WEEE Anhang IV] weist auf die getrennte Rücknahme elektrischer und elektronischer Geräte in EU-Ländern hin. Bitte werfen Sie das Gerät nicht in den Hausmüll. Informieren Sie sich über das in Ihrem Land gültige Rücknahmesystem und nutzen dieses zur Entsorgung.128
