NÁVOD K OBSLUZE Kudu CASUALPLAY

CZ: Uchovete stockado zaploconi prouplatnění Vatřen spotobitickýchprav.

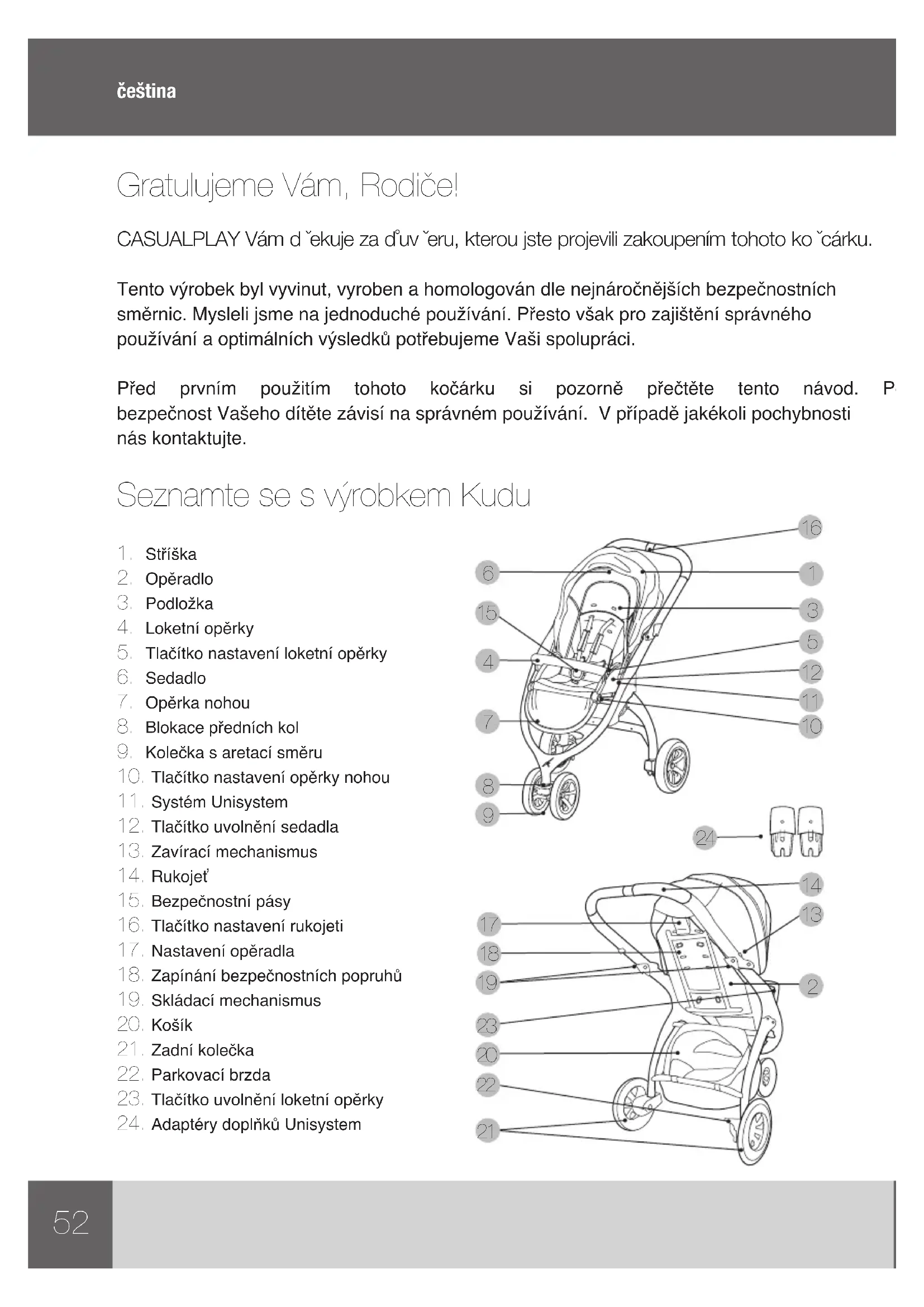

Gratulujeme Vám, Rodiče!

CASUALPLAY Vám d ěkuje za dův ěru, kterou jste projevili zakoupením tohoto ko ćárku.

Tento výrobek byl vyvinut, vyroben a homologován dle nejnáročnějších bezpečnostních směrnic. Mysleli jsme na jednoduché používání. Přesto však pro zajištění správného používání a optimálních výsledků potřebujeme Vaši spolupráci.

Před prvním použitím tohoto kočárku si pozorně přečtěte tento návod. P bezpečnost Vašeho dítěte závisí na správném používání. V případě jakékoli pochybnosti nás kontaktujte.

Seznamte se s výrobkem Kudu

1. Stříška
2. Opěradlo
3. Podložka
4. Loketní opěrky
5. Tlačítko nastavení loketní opěrky
6. Sedadlo
7. Opěrka nohou
8. Blokace předních kol
9. Kolečka s aretací směru
10. Tlačítko nastavení opěrky nohou
11. Systém Unisystem
12. Tlačítko uvolnění sedadla
13. Zavírací mechanismus
14. Rukojet'
15. Bezpečnostní pásy
16. Tlačítko nastavení rukojeti
17. Nastavení opěradla
18. Zapínání bezpečnostních popruhů
19. Skládací mechanismus
20. Košík
21. Zadní kolečka
22. Parkovací brzda
23. Tlačítko uvolnění loketní opěrky
24. Adaptéry doplňků Unisystem

Tento výrobek je určen pro děti od 0 měsíců a do 15 kg.

Bezpečnostní upozornění a poznámky

UPOZORNĚNÍ: nikdy nenechávejte dítě bez dozoru.

UPOZORNĚNÍ: před použitím výrobku zkontrolujte, zda jsou všechny upevňovací prvky správně zajištěny.

UPOZÓRŘENÍ: při rozkládání a skládání kočárku se ujistěte, zda se dítě nachází v dostatečně bezpečné vzdálenosti.

UPOZORNĚNÍ: nedovolte dětem, aby si s výrobkem hrály.

UPOZORNĚNÍ: používejte vždy upínací systém.

UPOZORNĚNÍ: výrobek není vhodný k použití při běhu ani jízdě na bruslích.

UPOZORNĚNÍ: V žádném případě nesmíte výrobek zvedat Kudu a přitom držet za SONO, PRIMA, PRIMA FIX, NUNO/FOLK, BABY 0+, NEWMOON, METROPOL/PLAYNEST. Doporučujeme zvedat za podvozek kočárku.

UPOZORNĚNÍ: Před použitím zkontrolovat správnou polohu úchytek u SONO, PRIMA, PRIMA FIX, NUNO/FOLK, BABY 0+, NEWMOON, METROPOL/PLAYNEST a sedačky.

• Děti mladší 6 měsíců je vhodné ukládat do nejsklopenější polohy.
• Při ukládání nebo vyjímání dítěte zajistěte kočárek parkovací brzdou.
• Jakákoliv zátěž zavěšená na madle, zádové opěrce či boční straně kočárku může ohrozit jeho stabilitu.
• Výrobek je určen pouze pro jedno dítě.
• Nepoužívejte příslušenství ani náhradní díly, které nebyly schváleny výrobcem

Návod k použití

DŮLEŽITÉ: Výrobek Kudu se dodává s odmontovanými kolečky. Před prvním rozložením kočárku musíte kolečka nasadit.

Montáž zadních koleč ek (obrázek 1)

• Při montáži zadních koleček stiskněte prostřední tlačítko (a) a zavedťe příslušného otvoru (b) v zadním držáku kola (obr. 1). Když cvakne, znamená to, že je kolečko namontováno správně a volně se otáčí.
• Při demontáži postupujte v opačném pořadí.

Montáž předních koleč ek (obrázky 2-3)

• Vložte sestavu koleček na příslušného otvoru, zatlačte nahoru, až se ozve cvaknutí, což znamená, že jsou kolečka vložena správně (obr. 2).
• Při demontáži otáčejte sestavou koleček, až se objeví uvolňovací tlačítko (obr. 3).
• Zatlačte a zatáhněte za sestavu koleček a vyjměte ji.

Rozložení (obrázky 4–5)

- Zatáhněte za rukojeť a uvolněte zavírací pojistku, kočárek se zcela rozloží.

Aretace předních kol (obrázek 6)

• Pro aretaci předních koleček stlačte dolů páčku mezi oběma kolečky. Pro odbloková zatlačte páčku nahoru.

Funkce zadní brzdy (obrázek 7)

• Zabrzdíte tak, že stlačíte dolů pedálek na pravém zadním kolečku.
• Pro uvolnění zatlačte pedál směrem nahoru.

POZNÁMKA: pro nastavení brzdné síly použijte tenzor brzdy.

Nasazení sedač ky (obrázek 8)

• Sešlápněte zadní brzdu.
  • Vložte konektory do obou otvorů v bočních adaptérech.
• Ujistěte se, zda jsou obě strany řádně připevněny ke kočárku. Pokud ano, sedačka cvakne.
• Můžete dítě posadit.

UPOZORNĚNÍ: PŘED INSTALACÍ SEDAČKY MUSÍTE VYJMOUT ADAPTÉRY UNISYSTEM.

Montáž loketní opěrky (obrázky 9-10)

• Vložte koncovky loketní opěrky do čelních otvorů v kočárku (obr. 9).
- Loketní opěrky se vyjmou tak, že stisknete postranní tlačítka a vytáhnete loketní opěrky nahoru (obr. 10).

Regulace polohy loketní opěrky (obrázek 11)

• Stlačte postranní tlačítka loketních opěrek, zatáhněte dopředu či dozadu, až dosáhnete požadované polohy (obr. 11).
• Loketní opěrka má uživatelskou polohu, při správné fixaci polohy opěrka cvakne.

Změna směru sedač ky (obrázky 12-13)

• UPOZORNĚNÍ: PŘED MANIPULACÍ SE SEDAČKOU (ZMĚNA SMĚRU, NASAZENÍ A VYJMUTÍ) VYSAĎTE DÍTĚ ZE SEDAČKY.
• Sešlápněte zadní brzdu.
• Stlačte postranní tlačítka z obou stran sedačky. Poté vytáhněte sedačku nahoru (obr. 12).
• Dejte sedačku do požadované polohy a zacvakněte (obr. 13).
• Můžete dítě posadit.

Nastavení opěrky nohou (obrázek 14)

• Úhel opěrky nohou lze přizpůsobit pohodlí dítěte.
• Držte oba konce opěrky nohou a zvedněte do požadované polohy.
• Stlačte tlačítka po stranách a zatlačte opěrku dolů, do požadované polohy.

Nastavení rukojeti (obrázek 15)

- Rukojeť má 3 polohy. Stiskněte tlačítko uprostřed a nastavte do požadované polohy.

Nastavení bezpečnostních popruhu° (obrázek 16)

• Než posadíte dítě do sedačky, sešlápněte zadní brzdu a ověřte, zda jsou bezpečnostní popruhy rozepnuty.
• Posad'te dítě a zapněte všechny části fixační spony: hrudní pásky i mezinožní pásek.
• Přizpůsobte hrudní pásky popruhů a břišní pás velikosti dítěte.

Nastavení opěradla (obrázek 17)

• Opěradlo má 4 polohy. Vytáhněte nahoru páčku polohovacího systému a dejte opěradlo do požadované polohy, poté páčku pustte.
  • Opěradlo také má polohu, která se používá při skládání kočárku Kudu.

nahoru páčku systému polohování, dejte opěradlo do nejvzpřímenější polohy.

Stř íška (obrázek 18)

• Stříška je připevněna k sedačce, potah lze stáhnout a prát. Postupujte dle pokynů k praní uvedených na textilním štítku na stříšce.
• Rozepněte zip v přední části stříšky a odstraňte postranní pásky se suchým zipem (obr. 18).
• Uvolněte suché zipy na zadní straně zádové opěrky kočárku.
• Při následné montáži postupujte v opačném pořadí.

Skládání (obrázky 19-20)

POZNÁMKA: Kočárek Kudu lze skládat s nasazenou sedačkou i bez ní.

UPOZORNĚNÍ: Kočárek Kudu nelze skládat, pokud je namontováno příslušenství (Prima easy, Prima fix, Nuno/Folk, Metropol/Playnest, Newmoon, Sono a Baby Zero Plus).

• Skládání, když je sedačka ve směru jízdy (obr. 19).
• Složte stříšku.
• Dejte loketní opěrky dopředu.
• Dejte opěradlo sedačky do polohy pro skládání.
• Posuňte oba knoflíky po stranách rukojeti.
• Zatlačte rukojeť dopředu.
  • A nakonec složte zadní díl.

Skládání v poloze "reverse", proti směru jízdy (obrázek 20)

• Složte stříšku a opěradlo dejte do horizontální polohy.
• Posuňte oba knoflíky po stranách rukojeti.
• Zatlačte rukojeť dopředu.
• Složte zadní díl.
  • Zafixujte pojistku.

Nasazení pláštěnky (obrázek 21)

UPOZORNĚNÍ: TUTO PLÁŠTĚNKU NELZE POUŽÍVAT NA KOČÁRKÁCH, K1 NEJSOU VYBAVENY STŘÍŠKOU.

• Rozložte stříšku
• Položte pláštěnku na kočárek Kudu Four, postupujte přitom opatrně.
• Přetáhněte spodní část pláštěnky přes opěrku nohou, připevněte oba pásky se suchým zipem k přední části podvozku.

Montáž adaptéru° Unisystem (obrázek 22)

UPOZORNĚNÍ: Adaptéry lze používat výhradně v kombinaci s následujícími doplňky: Prima easy, Prima Fix, Baby Zero Plus, Metropol/Playnest, Newmoon,

UPOZORNĚNÍ: Adaptéry systému Unisystem mají jedinou polohu pro montáž, nenasazovat silou.

• Položte každý adaptér na příslušné boční otvory Unisystem. Červená značka v bočním okénku každého adaptéru znamená, že byl adaptér řádně zafixován.
• Při demontáži adaptéru stlačte červenou značku v každém adaptéru.

Unisystem (obrázky 22-23)

• Tento exkluzivní systém kotvení umožňuje kočárek Kudu používat s následujícími doplňky: Prima easy, Prima Fix, Baby Zero Plus, Metropol/Playnest, Newmoon, Sono a Nuno/Folk. UPOZORNĚNÍ: Před instalací jakéhokoli doplňku musíte nainstalovat adaptéry sedačky Unisystem.
• Sešlápněte zadní brzdu.
• Položte Prima easy, Prima Fix, Baby Zero Plus, Metropol/Playnest, Newmoon, Sono nebo Nuno/Folk na kočárek, proti směru jízdy.
• Umístěte kotvení Prima easy, Prima Fix, Baby Zero Plus, Metropol/Playnest, Newmoon, Sono nebo Nuno/Folk proti příslušným otvorům.
• Zatlačte dolů, až cvaknou, poté se v každém bočním okénku kotvení objeví zelná značka. (obr. 22).
• Při demontáži stlačte a uvolněte červené tlačítko obou kotvení (okénko s značkou) a tahem nahoru vyjměte kočárek z podvozku (obr. 23).

Demontáž/montáž podložky (obrázek 25)

• Odmontujte bezpečnostní popruhy.
• Odepněte podložku od sedačky.
• Při montáži položte podložku na sedačku. Vložte oba pásky mezi opěradlo a sedačku, upevněte.
• Zapněte oba druky sedačky i oba postranní.
• Protáhněte oba pásky v opěradle podložky přes drážky sedačky a připevněte.
• Nakonec připněte zbývající druky k opěradlu a v části hlavy.
  • Nasazení fusaku (obrázek 27)

POZNÁMKA: Fusak je doplněk a prodává se zvlášť.

• Stáhněte návleky z hrudních pásků.
• Rozepněte bezpečnostní popruhy a hrudní přezky. Položte fusak na sedačku, vložte všechny části popruhů do příslušných otvorů.
• Zapněte všechny části přezky, nasadťe návleky na hrudní pásky.

Košík

• Košík je připnutý v dolní části podvozku, stačí pouze rozepnout druky a košík vyjmout.
• Maximální hmotnost předmětů převážených v košíku 2,5 kg.
• Před složením kočárku doporučujeme košík vyprázdnit.

Údržba

• Pravidelné mazání pohyblivých částí lubrikačním prostředkem (nesmí to být tuk ani olej).
• Zkontrolujte brzdy, popruhy, druky, mechanismy, které by se při použití mohly uvolnit nebo poškodit.
• Podvozek se čistí vlhkým hadříkem (nepoužívejte abrasiva ani rozpouštědla).
• Na plastové části používejte houbu, vlažnou vodu a jemný saponát.
• Při čištění textilních částí kočárku se říd'te návodem a před složením je nechte řádně vyschnout. Stejným způsobem postupujte i v případě, kdy byl kočárek v působení vlhkosti, aby se zamezilo vzniku plísně.
• Nepoužívejte příslušenství, které výrobce neschválil.
• Pomocí tenzorů na brzdových lankách lze nastavit sílu brzdy.

Oboznámte sa s buginou Kudu

- Zatiahnite za rukovät' a uvol'nite uzamykací mechanizmus, kým sa bugina nerozloží.

Unisystem (obrázky 22 – 23)

- Tento exkluzívny kotviaci systém umožňuje požit' buginu Kudu s nasledovnýr komponentmi: Prima easy, Prima Fix, Baby Zero Plus, Metropol/Playnest, Newmoon, Sono alebo Nuno/Folk.

DÔLEŽITÉ: PRED PRIPEVŇOVANÍM KTORÉHOKOL'VEK KOMPONENTU TREBA K SEDAČKE PRIPOJIŤ ADAPTÉRY UNISYSTEM.
